第4章 光的偏振及应用
光的偏振及其应用
光的偏振及其应用一、光的偏振光的偏振(polariz ationof light)振动方向对于传播方向的不对称性叫做偏振,它是横波区别于其他纵波的一个最明显的标志。
光波电矢量振动的空间分布对于光的传播方向失去对称性的现象叫做光的偏振。
只有横波才能产生偏振现象,故光的偏振是光的波动性的又一例证。
在垂直于传播方向的平面内,包含一切可能方向的横振动,且平均说来任一方向上具有相同的振幅,这种横振动对称于传播方向的光称为自然光(非偏振光)。
凡其振动失去这种对称性的光统称偏振光。
自然光通过偏振片P之后,只有振动方向与偏振片的透振方向一致的光才能顺利通过,也就是说,通过偏振片P的光波,在垂直于传播方向的平面上,沿着某个特定的方向振动,这种光叫偏振光。
通过偏振片P的偏振光,再通过偏振片Q,如果两个偏振片的透振方向平行,则可以通过;如果两个偏振片的透振方向垂直,则不能透过Q(如图-1所示)。
根据偏振光的这个特性,在实际中有很多用途。
二、光的偏振的应用1.在摄影镜头前加上偏振镜消除反光自然光在玻璃、水面、木质桌面等表面反射时,反射光和折射光都是偏振光,而且入射角变化时,偏振的程度也有变化。
在拍摄表面光滑的物体,如玻璃器皿、水面、陈列橱柜、油漆表面、塑料表面等,常常会出现耀斑或反光,这是由于反射光波的干扰而引起的。
如果在拍摄时加用偏振镜,并适当地旋转偏振镜片,让它的透振方向与反射光的透振方向垂直,就可以减弱反射光而使水下或玻璃后的影像清晰。
例1.下列说法正确的是()A.拍摄蓝天白云相片时,可以加用偏振镜片,突出蓝天中的白云B.一束自然光入射到两种介质的分界面上,当反射光线与折射光线的夹角恰好是90°时,反射光和折射光都是偏振光C.日落时分,拍摄水面下的景物,在照相机镜头前装上偏振滤光片可以使景物更清晰D.拍摄玻璃橱窗里的陈列物时,照相机镜头前的偏振片的透振方向应与反射光的振动方向平行分析:由于蓝天中存在大量的偏振光,所以用偏振镜能够调节天空的亮度,加用偏振镜以后,蓝天会变暗,从而突出了蓝天中的白云,所以A正确;自然光射到界面上时,反射光线与折射光线都是偏振光,当反射光和折射光的夹角为90°时,偏振程度最大,且两束光的振动方向垂直,所以B正确;拍摄水面下或玻璃橱窗内的景物时,应使偏振片的透振方向与反射光的振动方向垂直,这样反射光不能进入镜头,所以C正确,D错误。
光的偏振现象的原理和应用
光的偏振现象的原理和应用偏振现象的定义和原理光是一种电磁波,它的振动方向可以不受限制地摆动。
然而,当光传播过程中遇到特定的介质或物体时,它的振动方向会受到限制,这就是光的偏振现象。
光的波动形式分为纵波和横波,偏振现象主要发生在横波光中。
光的偏振现象可以通过以下两种方式实现:1.通过透射或反射产生偏振:当光从一个介质透射到另一个介质中时,根据两种介质的不同特性,光的振动方向会发生改变。
例如,当光从水中透射到空气中时,振动方向发生改变,产生偏振。
2.通过介质中的吸收和散射产生偏振:某些介质能够吸收特定方向的光,而将其他方向的光散射出来。
这样,散射出来的光就成为了偏振光。
光的偏振的分类根据光的振动方向和光传播方向之间的关系,光的偏振可以分为线偏振、圆偏振和椭偏振三种类型。
1.线偏振:光的振动方向只能在一个平面内,可以是水平方向、垂直方向或者在两者之间的任意方向。
2.圆偏振:光的振动方向随着时间呈现圆形轨迹。
3.椭偏振:光的振动方向随着时间呈现椭圆形轨迹。
光偏振的应用光的偏振现象在许多领域都有重要的应用。
以下是一些常见的应用:1.光学仪器:偏振片、偏振镜等光学元件常用于计量仪器和光学设备中,用于控制和分析光的偏振状态。
2.液晶显示技术:液晶分子具有偏振效应,利用液晶分子的偏振特性可以制造液晶显示器。
3.光通信:光纤传输中,利用光的偏振性质可以增加信息传输的容量,提高信号传输质量。
4.材料测试和表征:通过测试材料的偏振性质,可以了解材料的结构、性能等信息,对于材料的表征和研究具有重要意义。
5.生物医学成像:偏振光成像技术可以用于生物组织成像,通过对光的偏振变化进行分析,可以获取关于生物组织结构和功能的信息。
总结光的偏振现象是光学中的重要概念,它在许多领域都有广泛的应用。
通过透射、反射、吸收和散射等方式,光的振动方向可以受到限制,产生偏振。
根据振动方向和传播方向之间的关系,光的偏振可以分为线偏振、圆偏振和椭偏振三种类型。
光的偏振及其应用

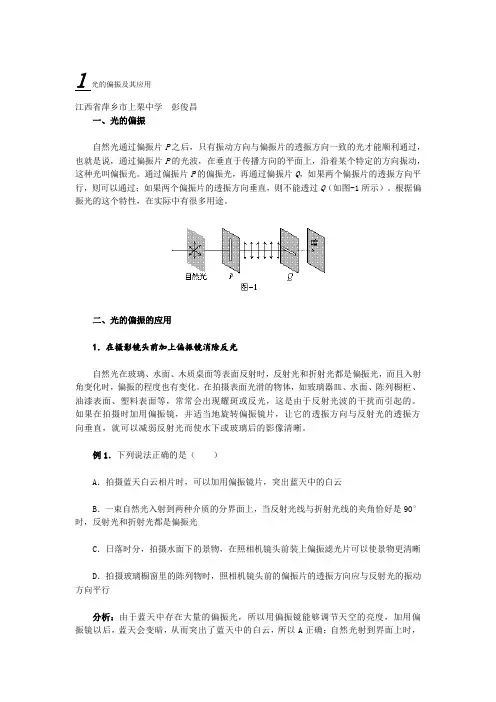

1光的偏振及其应用江西省萍乡市上栗中学彭俊昌一、光的偏振自然光通过偏振片P之后,只有振动方向与偏振片的透振方向一致的光才能顺利通过,也就是说,通过偏振片P的光波,在垂直于传播方向的平面上,沿着某个特定的方向振动,这种光叫偏振光。
通过偏振片P的偏振光,再通过偏振片Q,如果两个偏振片的透振方向平行,则可以通过;如果两个偏振片的透振方向垂直,则不能透过Q(如图-1所示)。
根据偏振光的这个特性,在实际中有很多用途。
二、光的偏振的应用1.在摄影镜头前加上偏振镜消除反光自然光在玻璃、水面、木质桌面等表面反射时,反射光和折射光都是偏振光,而且入射角变化时,偏振的程度也有变化。
在拍摄表面光滑的物体,如玻璃器皿、水面、陈列橱柜、油漆表面、塑料表面等,常常会出现耀斑或反光,这是由于反射光波的干扰而引起的。
如果在拍摄时加用偏振镜,并适当地旋转偏振镜片,让它的透振方向与反射光的透振方向垂直,就可以减弱反射光而使水下或玻璃后的影像清晰。
例1.下列说法正确的是()A.拍摄蓝天白云相片时,可以加用偏振镜片,突出蓝天中的白云B.一束自然光入射到两种介质的分界面上,当反射光线与折射光线的夹角恰好是90°时,反射光和折射光都是偏振光C.日落时分,拍摄水面下的景物,在照相机镜头前装上偏振滤光片可以使景物更清晰D.拍摄玻璃橱窗里的陈列物时,照相机镜头前的偏振片的透振方向应与反射光的振动方向平行分析:由于蓝天中存在大量的偏振光,所以用偏振镜能够调节天空的亮度,加用偏振镜以后,蓝天会变暗,从而突出了蓝天中的白云,所以A正确;自然光射到界面上时,反射光线与折射光线都是偏振光,当反射光和折射光的夹角为90°时,偏振程度最大,且两束光的振动方向垂直,所以B正确;拍摄水面下或玻璃橱窗内的景物时,应使偏振片的透振方向与反射光的振动方向垂直,这样反射光不能进入镜头,所以C正确,D错误。
正确答案ABC。
2.汽车前灯和前窗玻璃用偏振玻璃防止强光夜晚,汽车前灯发出的强光将迎面驶来的汽车司机照射得睁不开眼睛,严重影响行车安全。
光的偏振及应用的实验结果
光的偏振及应用的实验结果光是电磁波,它在传播过程中会呈现出不同的性质,包括偏振。
偏振是指光波在传播方向上的电场振荡方向,光波的偏振方式有水平偏振、垂直偏振、圆偏振和椭圆偏振等几种。
光的偏振性质在光学和电子学等领域中有广泛的应用,以下是一些应用实验结果的介绍。
1. 水平偏振光和垂直偏振光的消除偏振滤波片是一种可以使得只有满足一定偏振状态的光通过的器件。
利用这个原理,可以实现水平偏振光和垂直偏振光的消除。
实验中将一块直线偏振片置于光路上,使得光线只有水平方向的偏振状态通过。
在放置直线偏振片的后面放置一个强制转换波片,它可以将水平偏振光转换成垂直偏振光。
在转换后的光线后放置另外一块直线偏振片,它只能让垂直方向偏振的光线通过。
这样就可以消除水平偏振光和垂直偏振光。
2. 偏振干涉仪偏振干涉仪是一种测量光的相位差或折射率的仪器。
它主要由一系列偏振器和波片组成。
通过调节各个偏振器和波片的角度,可以测量样品的折射率和相位差。
这种干涉仪在生物医学、材料科学和光学等领域中有广泛的应用。
3. 偏振显微镜偏振显微镜是用于观察材料的光学特性的仪器。
它基于样品对偏振光的旋转现象,通过在样品和检测器中间加入一系列的偏振器和波片,从而可以得到样品的偏振旋转状态。
偏振显微镜被广泛应用于材料科学、生物医学和地质学等领域。
4. 光学通讯光学通讯是利用光来传输信息的技术。
由于在光传输过程中会出现干扰和损耗的问题,因此需要使用偏振光进行通讯信号传输。
在实际的应用中,需要使用高性能的偏振元件和偏振控制器来实现高速和高品质的光通讯。
总之,光的偏振性质在各个领域都有着广泛的应用。
通过各种实验和仪器的结合,人们可以更好地理解和控制光的偏振特性,进而推动技术的发展和创新。
光的偏振现象及应用
光的偏振现象及应用光的偏振是指光波中电场矢量振动方向的特性。
在自然光中,光的振动方向是随机的,即呈无偏振态。
然而,经过特殊材料的作用或特定物理现象的影响,光波的振动方向可以变得有规律,这就是光的偏振现象。
本文将就光的偏振现象的产生原理、分类和应用进行探讨。
一、光的偏振现象的产生原理光的偏振现象产生的原理是光波在传播过程中与介质或其他物理现象相互作用,使光波的电场矢量振动方向发生变化。
常见的光的偏振现象产生原理包括:1. 材料吸收偏振:当光波穿过介质时,材料分子对具有特定振动方向的电场矢量进行吸收,使得光波的偏振方向发生变化。
2. 反射偏振:当光波从介质界面上反射时,与介质界面垂直的方向上的光波电场分量被吸收或折射,而平行于界面的电场分量则被反射,使得反射光线偏振。
3. 散射偏振:当光波与物体表面或介质中的微粒相互作用时,光波的电场矢量会在特定方向上被散射,使得散射光线产生偏振。
二、光的偏振现象的分类根据光波的电场矢量振动方向的变化规律,光的偏振现象可分为线偏振、圆偏振和椭偏振三类:1. 线偏振:光波的电场矢量只在一个平面上振动,其偏振方向可以是水平、垂直或倾斜的。
线偏振光可以通过偏振片进行筛选,同方向振动的光波透过,垂直方向振动的光波被阻挡。
2. 圆偏振:光波的电场矢量绕光束的传播方向旋转,形成一个圆形轨迹。
圆偏振光可以通过偏振镜或光栅进行生成和分析。
3. 椭偏振:光波的电场矢量在平面上进行椭圆轨迹振动,既有水平分量又有垂直分量。
椭偏振光可以通过波片进行产生和研究。
三、光的偏振现象的应用由于光的偏振具有独特的性质,因此在许多领域有着广泛的应用。
以下列举了几个光的偏振应用的示例:1. 光学通信:光的偏振在光纤通信中起着重要的作用。
通过使用光的偏振调制技术,可以增加信息传输的容量和抗干扰能力。
2. 光电显示器:液晶显示器(LCD)利用电流控制液晶分子的方向,进而调节光的偏振状态,实现图像显示。
3. 3D影像技术:偏振成像技术被广泛用于制作3D影像,通过光的偏振状态的差异来再现真实场景的立体效果。
光的偏振现象及应用
光的偏振现象及应用在我们日常生活和科学研究中,光无处不在。
然而,光的奥秘远不止于它的明亮和温暖,其中一个引人入胜的现象便是光的偏振。
光,通常被我们认为是一种电磁波,如同水波一样,在空间中传播。
但与水波不同的是,光的振动方向是多样的。
而当光的振动方向变得有规律,不再是随意的各个方向时,就产生了偏振光。
想象一下,你手中拿着一根绳子的一端,上下抖动,产生的波沿着绳子传播。
如果这时候你给绳子加一个限制,让它只能在一个方向上抖动,那么产生的波就是偏振的。
光的偏振也是类似的道理。
偏振光有几种常见的产生方式。
其中一种是通过反射。
当自然光以特定的角度照射到某些表面时,反射光会变成偏振光。
比如,我们在开车时,有时候会看到路面或者水面反射的强光非常刺眼,这时候如果我们戴上偏振眼镜,就能有效地减弱这种反射光,让我们看得更清晰。
另一种产生偏振光的方式是通过偏振片。
偏振片就像是一个特殊的“筛子”,只允许特定方向振动的光通过。
我们常见的偏振眼镜就是在镜片中加入了偏振片。
那么,光的偏振现象有哪些奇妙的应用呢?在摄影领域,偏振镜可是摄影师们的得力助手。
当拍摄蓝天时,使用偏振镜可以减少大气散射导致的偏振光,让蓝天更加湛蓝,白云更加突出,增强画面的对比度和色彩饱和度。
拍摄玻璃橱窗内的物品时,偏振镜能够消除玻璃表面的反射光,清晰地展现橱窗内的展品。
在 3D 电影中,偏振光也发挥着关键作用。
3D 电影的原理是让观众的左眼和右眼分别看到不同的图像,从而产生立体感。
通过特殊的放映设备和偏振眼镜,让左眼看到一种偏振方向的光,右眼看到另一种偏振方向的光,这样我们就能感受到逼真的 3D 效果。
在科学研究中,偏振光更是不可或缺。
例如,在化学分析中,利用物质对偏振光的吸收特性,可以确定分子的结构和性质。
在天文学中,通过观测来自遥远天体的偏振光,可以了解天体周围的磁场分布和物质的运动情况。
在通信领域,偏振光也有着独特的应用。
由于偏振光的振动方向可以被精确控制和调制,因此可以用于提高光通信的容量和保密性。
光的偏振现象解析与应用
光的偏振现象解析与应用光是一种电磁波,它有波动的特性和粒子的特性。
在空间传播时,光通常是以波的形式传播,而波动光有一个重要的特性,那就是偏振。
光的偏振现象在光学领域有着广泛的应用,本文将对光的偏振现象进行解析,并探讨其在科学研究和技术应用中的重要性。
一、光的偏振现象解析1. 什么是偏振光在日常生活中,我们所看到的自然光是一种无规则的混合光,光的电场矢量在各个方向上都有等概率的振动。
而偏振光是指光的电场矢量在特定方向上振动的光波。
偏振光通过一个偏振片时,只允许在偏振片的特定方向上振动的光通过,其它方向上的光则被阻挡。
这个特性使得偏振光在科学研究和技术应用中具有独特的价值。
2. 光的偏振方式光的偏振方式可以分为线偏振、圆偏振和椭偏振三种。
(1) 线偏振:光的电场矢量只在特定方向上振动,振动方向可以是任意方向。
(2) 圆偏振:光的电场矢量在平面内绕光线传播方向旋转,振动幅度保持不变。
(3) 椭偏振:光的电场矢量在平面内既有振动方向的分量,也有振动方向垂直的分量,振动幅度可以改变。
3. 光的偏振产生光的偏振产生主要有自然偏振和人工偏振两种方式。
(1) 自然偏振:自然光经过反射、折射或散射后,可以部分或完全地变为偏振光。
例如阳光照射到湖泊表面或玻璃窗上,反射出的光就是部分偏振光。
(2) 人工偏振:通过使用偏振片、偏振器等器件,可以将自然光转化为具有特定偏振方式的偏振光。
二、光的偏振现象的应用1. 光的偏振在显微镜中的应用显微镜作为一种重要的科学研究工具,利用光的偏振现象可以观察到更多的细节和显现出不同的结构。
例如,使用偏振显微镜可以观察到双折射现象,通过对物质的双折射性质进行观察和分析,可以得到物质的结晶性质、应力状态等信息。
2. 光的偏振在通信技术中的应用随着光通信技术的发展,光的偏振在光纤通信系统中发挥着重要的作用。
在光纤传输中,光的偏振可以用来增加光信号的传输容量,提高通信质量和可靠性。
同时,光的偏振还可以用于解决光纤系统中的偏振相关问题,如偏振模式耦合、偏振模式色散等技术挑战。
光的偏振实验原理及其应用
光的偏振实验原理及其应用1. 引言光的偏振是光波传播中涉及的一个重要概念,它描述了光波中电场矢量的方向振动情况。
光的偏振性质在现代光学和光通信等领域都有广泛的应用。
本文将介绍光的偏振实验的基本原理以及其在科学研究和技术应用中的重要性。
2. 光的偏振实验原理在进行光的偏振实验时,我们通常使用偏振器来控制光的偏振状态。
偏振器是一种用于选择性地使特定振动方向的光通过的光学元件。
最常见的偏振器包括偏振片和偏振棱镜。
2.1 偏振片偏振片是一种将自然光转化为偏振光的光学元件。
它由长轴与光的振动方向平行的聚合物分子或金属纳米颗粒组成。
当自然光经过偏振片时,只有与偏振片振动方向平行的光能够透过,而与振动方向垂直的光将被吸收或反射。
2.2 偏振棱镜偏振棱镜是一种利用棱镜的折射和反射原理来实现偏振的光学元件。
它由两个或多个具有不同折射率和反射率的介质构成。
通过适当设计表面形状和介质层次结构,偏振棱镜能够将自然光中的某个偏振方向透射,并将其余的光反射或吸收。
3. 光的偏振实验应用光的偏振实验在科学研究和技术应用中具有重要意义,以下列举了一些常见的应用。
3.1 光学仪器光的偏振实验被广泛应用于光学仪器中,例如偏振显微镜和偏振滤光器。
偏振显微镜能够通过观察样品对偏振光的旋转、吸收或发射来揭示材料的结构和性质。
偏振滤光器则可以用于调节光的偏振状态,实现光信号的调制和解调。
3.2 光通信在光通信中,光的偏振被用作一种编码方式。
通过在不同偏振方向上发送光信号,可以实现更高的数据传输速率和带宽。
此外,偏振保持光纤也被用于减少光信号的偏振衰减,提高传输质量。
3.3 光电显示光电显示技术中,液晶显示屏和有机发光二极管(OLED)屏幕利用偏振器调节和控制光的偏振状态来实现图像的显示。
这种技术能够提供更高的对比度和更广的可视角度,使图像显示更加清晰和鲜明。
3.4 光学薄膜涂层光学薄膜涂层是一种用于增强或调节光的偏振特性的技术。
通过在光学元件表面涂覆特定厚度和折射率的薄膜,可以实现对光的偏振特性的精确控制。
光的偏振现象及应用
光的偏振现象及应用光的偏振现象是指光波在传播过程中的振动方向只沿着一个特定平面定向振动的现象。
光的振动方向在空间中可以有不同的方向,根据振动方向的差异,光的偏振可以分为线偏振、圆偏振和椭偏振。
线偏振是指光波在空间中振动方向保持不变的偏振状态。
具体来说,线偏振光的电场矢量在垂直于光传播方向的平面上振动,而在光传播方向上的分量为零。
线偏振可以分为水平偏振和垂直偏振两种类型。
圆偏振是指光波在空间中沿某个特定方向旋转的偏振状态。
具体来说,圆偏振光的电场矢量在振动过程中会顺时针或逆时针旋转。
圆偏振可以分为右旋圆偏振和左旋圆偏振两种类型。
椭偏振是指光波在空间中振动方向以椭圆轨迹变化的偏振状态。
具体来说,椭偏振光的电场矢量在振动过程中不再保持固定的方向,而是在空间中以椭圆轨迹振动。
椭偏振可以分为椭圆偏振和直线偏振两种类型。
偏振光在自然界中并不常见,大部分自然光都是无偏振光,其振动方向在任意平面上均匀分布。
然而,在一些物理现象和光学器件中,我们可以通过一些特殊的装置来产生和分析偏振光,从而应用于各个领域。
在光学领域中,偏振现象的应用非常广泛。
以下是一些典型的应用领域:1. 光通信:偏振光在光纤通信中起到重要的作用。
通过控制光的偏振方向,可以提高光信号的传输效率和抗干扰能力。
2. 显示技术:偏振光在液晶显示屏、液晶投影仪和偏振片等显示器件中广泛应用。
通过调节液晶分子的排列方向,可以实现像素点的开关控制和色彩的调整,从而实现高质量的图像显示。
3. 光学仪器:偏振光在光学仪器中用于测量折射率、材料的应力分布以及物质的结构分析等。
例如,偏振光显微镜可以观察到材料内部的各向异性结构和应变分布。
4. 光学薄膜和滤光器:偏振光可用于制备各种光学薄膜和滤光器,用于调节和选择特定波长的光,在光学成像、光谱分析和光子学器件等方面发挥重要作用。
5. 生物医学:偏振光可用于生物分子的结构研究和组织成像。
通过测量偏振光的旋光性质,可以得到物质的二次结构和分子间的相互作用信息。
光的偏振现象及其应用
光的偏振现象及其应用光的偏振现象是指光在传播过程中振动方向发生变化的现象,即所谓的偏振现象。
在自然界中,大多数光是无偏振的,即光波的电场和磁场的振动方向呈随机分布,沿着任意方向传播。
而在某些特定情况下,光波的振动方向则不是随机分布的,这种现象就被称为偏振现象。
光的偏振现象在科学界和工业界都有着广泛的研究和应用。
1. 光的偏振现象的表现形式光的偏振现象可以表现为光振动方向的偏转或者消失。
根据光振动方向的不同,可以将偏振光分为线偏振光、圆偏振光和椭偏振光三种类型。
线偏振光是指光波的电场振动方向恒定的偏振光,其特点是光的电场振动只沿着一个方向运动。
常见的线偏振光有平面偏振光和偏振片偏振光,这两种偏振光均是垂直于光线传播方向的电场振动方向相同的偏振光。
圆偏振光是指光波的电场在一个平面内旋转,并呈螺旋状走向,其振动方向是不断变化的。
圆偏振光的电矢量沿着一个以光线为轴心的圆周旋转。
常见的圆偏振光有左旋和右旋两种类型。
椭偏振光则是介于线偏振光和圆偏振光之间的光,其电场振动方向在一个平面内的振动幅度和方向均不断变化,并沿一个椭圆或椭球旋转。
椭偏振光的振动方向与光线方向不一定垂直。
2. 光的偏振现象的原理光的偏振现象是由于光的电磁波在空间传播时受到各种介质或者物体的影响而发生的。
这些介质或物体可以对光的电场和磁场起到不同的作用,使光波的振动方向发生改变或者选择性地吸收某个方向的振动能量。
最常见的偏振现象的原理是介质的吸收性和散射能力的差异所引起的。
例如,在光波经过某些有机分子或者晶体等物质时,这些物质对于振动电场方向的吸收能力不同,因而吸收电场振动方向垂直的光线分量,从而实现对光线的偏振。
另一种实现光线偏振的机制则是折射率的不同造成的相移差异所导致的。
例如,在某些电光晶体中,光波的电场振动方向会随着光线在晶体中的传播而发生旋转。
3. 光的偏振现象在工业和科学中的应用由于其在光学和电子学等领域的重要应用,光的偏振现象具有广泛的研究价值和实用性。
光的偏振及应用实验原理
光的偏振及应用实验原理光的偏振是指光波在传播过程中的振动方向。
在垂直于传播方向的平面上,光波的振动方向可能是多个方向上的,这就是光的非偏振态。
而当光波的振动方向只出现在一个平面内时,就称之为偏振光。
光的偏振可以通过一系列实验进行观察和研究。
其中一个重要的实验方法是使用偏振片。
偏振片是一种具有特定取向的光学器件,可以通过选择光的振动方向来改变光的偏振状态。
偏振片利用光的波动性质来实现光的偏振选择。
光波可以看作是电磁场在空间中的传播,电场矢量的方向就是光的振动方向。
当光通过偏振片时,偏振片的分子结构会对光的电场矢量进行滤波,只允许特定方向上的电场矢量通过,其他方向的则被吸收或转换。
最常见的偏振片是偏振光通过亚洲色球材料所制成的。
这种材料中的分子结构能够选择光波中特定方向的电场矢量,将其振动方向锁定在一个平面上,从而实现光的偏振。
偏振片的偏振特性与其制造过程有关,通过控制材料的分子结构和取向,可以制备出具有特定偏振特性的偏振片。
在应用方面,光的偏振在光学领域有重要的应用。
其中一个重要的应用是偏振光在液晶显示器中的使用。
液晶显示器利用液晶分子在电场作用下的偏振特性来实现图像显示。
通过控制电场的强弱,可以改变液晶分子的取向,从而改变光的偏振状态,进而控制光的透射或反射,实现图像的显示。
另一个重要的应用是偏振滤波器的使用。
偏振滤波器可以选择性地通过特定方向的偏振光,从而在光学成像、摄影、显微镜等领域起到重要作用。
例如,偏振滤波器可以用于增强光的对比度,去除反射或散射光,提高显像的清晰度。
此外,光的偏振在光通信中也有应用。
光通信利用光波在光纤中的传输来进行高速数据传输。
由于光的偏振是一种额外的信息量,可以通过调制光的偏振状态来传输更多的信息。
例如,可以通过改变光波的偏振状态来编码数字信息,实现更高的传输速率。
综上所述,光的偏振是指光波在传播过程中的振动方向。
通过使用偏振片等光学器件,可以实现光的偏振选择。
光的偏振在液晶显示器、光学成像、光通信等领域有广泛的应用。
光的偏振及应用实验原理
光的偏振及应用实验原理一、引言在光学中,光的偏振是指光波中的电场振动方向沿着特定方向传播的现象。
通过研究光的偏振现象,可以深入了解光的性质及其在实际应用中的表现。
本文将介绍光的偏振及其应用实验的原理。
二、光的偏振原理1. 光的偏振定义光的偏振是指在特定条件下,光的电场振动只沿着一个方向振动。
具体来说,光的电矢量将仅限于一个平面内的振动。
2. 偏振光的特性•具有方向性:光的偏振在特定平面内,只能沿着一个方向传播。
•具有振动方向:偏振光的电场振动方向与传播方向垂直。
•具有偏振状态:按照电场振动方向可分为线偏振光、圆偏振光和椭偏振光。
3. 光的偏振现象产生原理光的偏振可由于自然光通过偏振片、反射、散射、折射和干涉等现象引起。
其中,利用偏振片将自然光中的振动方向分离,从而得到偏振光。
三、光的偏振实验1. 实验仪器和材料准备•偏振片:用于分离光的偏振方向。
•光源:发出自然光。
•旋光仪:用于测量物质对光的旋光性质,判断光的偏振状态。
•光学台:用于放置实验仪器。
2. 实验步骤•步骤一:将光源放置在光学台上,并将偏振片放在光源前面。
调整偏振片的角度,观察光的强度变化。
•步骤二:使用旋光仪测量物质对光的旋光性质。
将样品放置在旋光仪中,调整角度,观察光的旋光现象及旋转角度。
•步骤三:将偏振片放在旋转角度固定的样品后面,观察光的偏振状态变化。
3. 实验结果分析通过实验观察和测量,可以得出以下结论:•偏振片在透过自然光后,能够将光的振动方向分离,产生偏振光。
•通过旋光仪测量物质的旋光性质,可以判断光的偏振状态。
•在旋转角度固定的样品后面放置偏振片,可以改变光的偏振状态。
四、光的偏振应用实验1. 偏振片的应用偏振片是光学实验中常用的器件之一,在以下实验和应用中得到广泛应用:•光的消光实验:通过逐渐旋转偏振片,使得自然光在特定角度下完全消光,从而实现光的消除。
•波片实验:配合偏振片使用,可以通过旋转偏振片和波片之间的角度关系,改变光的偏振状态。
光的偏振现象及其应用
光的偏振现象及其应用光是一种非常重要的物理现象,不仅在生活中被广泛应用,还在科学领域起着关键作用。
在物理学中,光是一种电磁波,具有许多特性。
其中最重要的一个特性是它的偏振性。
在这篇文章中,我们将探讨光的偏振现象及其应用。
什么是光的偏振?光的偏振是指光的电场矢量在垂直于光传播方向的平面内振动的方向。
通俗地说,光传播的方向看起来像是一根绳子,而电场矢量则是垂直于这根绳子的摆动方向。
在一般情况下,光是一种无偏振光,也就是说,它的电场矢量在垂直于光传播方向的平面内随机地摆动,因此在一个特定的时间点,它的电场矢量可能沿着x轴振动,而下一个瞬间它则可能沿着y轴振动。
然而,光也可以是一种偏振光。
在这种情况下,光的电场矢量只沿一个特定的方向振动。
根据电场矢量的方向,我们可以将光分为线偏振光、圆偏振光和椭偏振光。
线偏振光是指光的电场矢量只沿着一个特定平面内的方向振动。
如果光的电场垂直于这个平面,则它被称为水平线偏振光;如果光的电场沿着这个平面,则它被称为垂直线偏振光。
圆偏振光是指光的电场矢量在垂直于光传播方向的平面内做圆周运动。
而椭偏振光则是一种复杂的光,它的电场矢量在垂直于光传播方向的平面内同时具有x轴和y轴方向的分量。
由于光的偏振性在物理学和光学中起着关键作用,因此许多实际应用都与光的偏振性有关。
以下是一些常见的光的偏振现象及其应用。
偏光器偏光器是将无偏振光转换为偏振光的常见光学器件。
它们通常由一些特殊的材料制成,例如玻璃、塑料或聚合物。
当无偏振光通过偏光器时,它会被过滤,只有其中一个方向的偏振光能够通过。
这种技术可以用来制造偏振太阳镜、偏振滤镜和光学显微镜等产品。
圆偏振器圆偏振器也是常见的光学器件,其作用与偏光器类似,只不过它们可以将无偏振光转换为圆偏振光。
由于圆偏振光对人眼的影响较小,因此它们广泛应用于医学成像、半导体加工和光纤通信等领域。
光学偏振显微镜光学偏振显微镜是物质科学和生命科学研究中广泛使用的实验工具。
光的偏振现象及其应用
光的偏振现象及其应用1. 光的偏振现象1.1 偏振的概念偏振是光波的一种特性,描述了光波中电场矢量在空间中的特定方向。
与非偏振光相比,偏振光中电场矢量的方向在空间中保持一致,而非偏振光中电场矢量的方向在空间中随机分布。
1.2 偏振的产生偏振光的产生主要有两种方式:自然偏振和人工偏振。
•自然偏振:自然光在传播过程中,由于经过物质的散射、反射等作用,使得光波中的电场矢量方向逐渐趋于一致,从而产生偏振现象。
•人工偏振:通过偏振器可以将自然光或非偏振光转化为偏振光。
偏振器只允许电场矢量在特定方向上的光通过,其他方向的光被阻挡。
1.3 偏振的表示方法偏振可以用偏振态来表示,偏振态包括线偏振、圆偏振和椭圆偏振。
•线偏振:电场矢量在空间中只有一个方向,呈直线状。
•圆偏振:电场矢量在空间中呈圆周分布,且大小恒定。
•椭圆偏振:电场矢量在空间中呈椭圆分布,长轴和短轴分别表示电场矢量在不同方向上的大小。
2. 光的偏振现象的实验验证2.1 马吕斯定律马吕斯定律是描述偏振光通过偏振器时,光强与偏振器偏振方向的关系。
当偏振器的偏振方向与偏振光的偏振方向平行时,光强达到最大;当偏振器的偏振方向与偏振光的偏振方向垂直时,光强减小为零。
2.2 起偏器和检偏器起偏器是一种使自然光或非偏振光变为偏振光的装置,它可以通过对光波的特定方向进行选择来实现。
检偏器是一种检测偏振态的装置,通过测量光强变化来判断光波的偏振方向。
2.3 偏振光的干涉当两束偏振光波重叠时,由于电场矢量的相互叠加,会产生干涉现象。
偏振光的干涉可以用来研究光波的偏振态和相位关系。
3. 光的偏振现象的应用3.1 光学仪器光的偏振现象在光学仪器中有着广泛的应用。
例如,偏振显微镜可以用来观察物质的偏振性质;偏振镜可以用来消除反射光和非偏振光源中的杂散光,提高图像质量。
3.2 液晶显示技术液晶显示技术(LCD)中,光的偏振现象被用来控制显示屏幕的亮度和色彩。
通过调节液晶分子的排列,可以改变光的偏振状态,从而实现图像的显示。
光的偏振及其应用
1光的偏振及其应用江西省萍乡市上栗中学彭俊昌一、光的偏振自然光通过偏振片P之后,只有振动方向与偏振片的透振方向一致的光才能顺利通过,也就是说,通过偏振片P的光波,在垂直于传播方向的平面上,沿着某个特定的方向振动,这种光叫偏振光。
通过偏振片P的偏振光,再通过偏振片Q,如果两个偏振片的透振方向平行,则可以通过;如果两个偏振片的透振方向垂直,则不能透过Q(如图-1所示)。
根据偏振光的这个特性,在实际中有很多用途。
二、光的偏振的应用1.在摄影镜头前加上偏振镜消除反光自然光在玻璃、水面、木质桌面等表面反射时,反射光和折射光都是偏振光,而且入射角变化时,偏振的程度也有变化。
在拍摄表面光滑的物体,如玻璃器皿、水面、陈列橱柜、油漆表面、塑料表面等,常常会出现耀斑或反光,这是由于反射光波的干扰而引起的。
如果在拍摄时加用偏振镜,并适当地旋转偏振镜片,让它的透振方向与反射光的透振方向垂直,就可以减弱反射光而使水下或玻璃后的影像清晰。
例1.下列说法正确的是()A.拍摄蓝天白云相片时,可以加用偏振镜片,突出蓝天中的白云B.一束自然光入射到两种介质的分界面上,当反射光线与折射光线的夹角恰好是90°时,反射光和折射光都是偏振光C.日落时分,拍摄水面下的景物,在照相机镜头前装上偏振滤光片可以使景物更清晰D.拍摄玻璃橱窗里的陈列物时,照相机镜头前的偏振片的透振方向应与反射光的振动方向平行分析:由于蓝天中存在大量的偏振光,所以用偏振镜能够调节天空的亮度,加用偏振镜以后,蓝天会变暗,从而突出了蓝天中的白云,所以A正确;自然光射到界面上时,反射光线与折射光线都是偏振光,当反射光和折射光的夹角为90°时,偏振程度最大,且两束光的振动方向垂直,所以B正确;拍摄水面下或玻璃橱窗内的景物时,应使偏振片的透振方向与反射光的振动方向垂直,这样反射光不能进入镜头,所以C正确,D错误。
正确答案ABC。
2.汽车前灯和前窗玻璃用偏振玻璃防止强光夜晚,汽车前灯发出的强光将迎面驶来的汽车司机照射得睁不开眼睛,严重影响行车安全。
光的偏振的现象及应用
光的偏振的现象及应用光的偏振是指振动方向在某一方向上的光波。
在自然界中,大部分光波都是不偏振的,也就是说振动方向不确定,呈现各个方向的震荡状态。
而偏振光则是将不偏振光中的一部分分离出来,使得它只能在特定方向上振动。
光的偏振现象不仅仅是一种基本的光学现象,它还有着广泛的应用。
光的偏振现象可以分为线偏振、圆偏振和椭偏振。
其中,线偏振是最简单的形式,也是最容易理解和观察的。
线偏振是指光波只能在一个方向上振动,而在垂直于这个方向的其他方向上则不能振动。
这种线性的振动方向可以由一个偏振片来实现。
例如,偏振片可以让电场沿着称为“透射轴”的方向振动,而不能沿着垂直于透射轴的方向振动。
圆偏振是指振动方向沿着一个圆周运动,其振动方向在旋转过程中不断变化。
圆偏振可以由一个阿拉伯栈手套实现,它可以将线偏振光沿着特定方向旋转一定角度,从而形成一个圆偏振的状态。
椭偏振则是指振动方向沿着一个椭圆形运动,其振动方向在旋转过程中不断变化。
椭偏振可以由一个叫做波片的元件实现,它可以将线偏振光分裂成两个沿不同方向振动的光波,这两个光波之间的幅度和相位差决定了椭圆偏振的状态。
光的偏振现象在许多领域中都有着广泛的应用。
例如,在光学仪器中,偏振片、阿拉伯栈手套和波片等元件被广泛地应用于光学仪器的调节和控制。
例如,在显微镜、照相机、望远镜等光学仪器中,偏振光被用于减少光的反射和散射,提高成像的质量。
在通信领域,偏振光被广泛地应用于光通信中。
由于偏振光只能在一个方向上振动,因此可以在光纤中传输,从而避免光子之间的干扰。
在医疗领域,激光偏振器被用于对病人进行手术和治疗。
这些偏振器可以将激光束变成特定的偏振光波,用于治疗眼部疾病、皮肤痣和癌症等。
在材料科学中,光的偏振现象被应用于材料的表征和分析。
例如,偏振显微镜可以用于分析材料的结构和组成,从而确定材料的性质和性能。
偏振光也可以用于研究材料的光电性质和电磁性质,从而有助于开发更高效的电子器件和光电器件。
光学中的偏振现象及其应用
光学中的偏振现象及其应用光是一种电磁波,具有振动方向。
当光线传播时,振动方向会发生变化,称为偏振。
光的偏振现象是一个非常基础的光学现象,也是现代光学研究中的一个热点和难点。
一、偏振现象的产生和定义当平面电磁波通过一个介质时,波的振动方向可能和介质的分子、原子或者离子的方向有关。
当波的振动方向和障碍物的方向平行时,波的能量能够传递。
而当波的振动方向垂直于障碍物时,波的能量会发生反射或吸收。
偏振是指光振动的方向限制在特定的平面内,这个平面称为偏振面。
光可以按照其振动方向相对于偏振面的方向被分为三类:线偏振光、圆偏振光和椭偏振光。
二、偏振现象的应用1、偏振片的应用偏振片是一个类似于玻璃窗的透明媒介,但是它有一个非常重要的功能:它只能让特定方向的偏振光通过。
偏振片可以用于偏振显微镜、液晶显示屏和偏振摄影等领域。
2、偏振显微镜的应用偏振显微镜利用偏振片的性质,可以将样品中的光转换成线偏振光,然后通过观察样品对偏振光的旋转来获得样品的结构和组成。
偏振显微镜被广泛应用于生物学、物理学等领域。
3、偏振摄影的应用偏振摄影是一种独特的摄影技术,它可以捕捉特定方向的光线,产生非常美丽的效果。
偏振摄影被广泛应用于摄影艺术、建筑摄影和科学摄影等领域。
4、光学器件中的应用偏振器件被广泛应用于光通信、光电子学、偏振计、束缚光学和量子计算等领域。
三、光学偏振现象的发展现代光学研究使得我们可以制造出非常复杂的偏振光场,这些场可以用于研究奇特的现象,例如超材料中的捷径效应、扭曲光分波器件、奇异光束等等。
在基础和应用研究中,偏振光学都是一个重要的领域。
随着技术的发展,我们将可以更深入地了解自己的世界,也将能够创造出更多的科技产品和创造更多的艺术。
总之,偏振现象是非常重要的光学现象,它不仅在科学研究中起了非常重要的作用,并且被广泛应用于光电子学、光通信、量子计算和科学摄影等领域。
随着技术的进一步发展,我们相信在偏振光学领域中将会涌现更多的创新和发现。
光的偏振现象及其应用
光的偏振现象及其应用光是一种电磁波,具有波动性和粒子性的双重特性。
在自然界中,光的振动方向可以在任意方向上,这种光称为未偏振光。
然而,通过特定的方式对光进行处理,就可以使光的振动方向限制在特定的平面上,这种现象被称为偏振现象。
光的偏振现象广泛应用于光学领域,并在不同的领域中发挥着重要的作用。
一、光的偏振现象1. 偏振光的基本概念偏振光是指在某一特定平面上振动的光。
一束偏振光的振动方向可以沿着水平、垂直或其他方向,取决于偏振过程中所采用的方法。
偏振光可以通过一系列的光学器件(如偏振片、偏振镜等)来产生和分析。
2. 偏振光的产生偏振光的产生可以通过自然光的偏振过程或人为干涉方式实现。
自然光在反射、折射、散射等过程中会发生偏振现象,这是由于光的电矢量在垂直于传播方向的平面上发生了偏振。
人为干涉方式主要包括偏振片、布儒斯特角和马吕斯偏振器等。
3. 偏振光的性质偏振光具有许多独特的性质,如光的强度、方向和偏振状态的关系等。
对于线偏振光,其振动方向可以由一根二维向量表示。
光的强度可以通过偏振方向与偏振片的相对位置来调节。
二、光的偏振应用1. 光学显微镜偏振光学显微镜结合了光的偏振现象和显微技术,为观察细胞和微观结构提供了有力工具。
通过使用偏振片将光进行偏振,可以增强显微镜的成像对比度,并提供更多的细节信息。
2. 光导纤维通信光导纤维通信是一种高速、高容量的信息传输方式。
在光电信号的传输过程中,需要使用偏振控制器来调整光信号的偏振状态,以确保数据的准确传输和恢复。
光的偏振应用在光纤通信中起到了至关重要的作用。
3. 光电显示技术光偏振技术在液晶显示器(LCD)中得到广泛应用。
通过利用液晶材料具有对偏振光的选择性吸收特性,可以控制光的穿透性,从而实现图像显示。
液晶面板通常使用偏振片进行光的调制和控制。
4. 光学偏振成像光学偏振成像是一种通过光的偏振现象来观察和分析样品特性的非破坏性方法。
它可以用于材料表面形貌的表征、材料的缺陷检测和薄膜的厚度测量等领域。
光的偏振现象及其应用
光的偏振现象及其应用光是一种电磁波,在传播过程中存在着偏振现象。
光的偏振现象指的是光波振动方向的定向性。
这一现象在自然界和科学研究中都有广泛的应用。
本文将介绍光的偏振现象的基本原理,并探讨其在通信、显微镜、相机镜头和液晶显示等方面的应用。
一、光的偏振现象的基本原理光波是由电场和磁场交替振动形成的,光的偏振现象是指光波中电场振动方向的定向性。
光的偏振可以通过偏振片来实现。
偏振片是一种有选择性地透过特定方向振动的光的装置,常见的偏振片有偏光镜和偏振片滤光器。
当光通过偏振片时,只有与偏振片的振动方向相同的光能够透过,而与其垂直的光则被抑制或吸收。
根据这一原理,我们可以改变光的强度、颜色和方向等特性。
二、光的偏振现象的应用1. 光通信光通信是一种利用光来传输信息的技术。
光的偏振现象在光通信中起到了重要的作用。
通过控制光的偏振方向,可以实现信息的传输和调制。
例如,偏振分束器可以将输入光信号分成两个不同偏振方向的光,分别传输不同的信息。
而光偏振调制器可以根据需要改变光的偏振方向,进一步实现数据传输和调制。
2. 显微镜在显微镜中,光的偏振现象可以消除或增强特定物体的细节,提高观察的清晰度。
偏光显微镜利用光的偏振特性来观察材料的结构和性质。
通过旋转偏振光的偏振方向,可以观察到材料的各个方向上的特性差异,进而获得更全面的信息。
3. 相机镜头相机镜头中的偏振片可以控制进入镜头的光线,从而调整照片的颜色和对比度。
在室外拍摄时,偏振片可以减少反射光线的干扰,使画面更鲜明。
此外,通过调整偏振片的角度,还可以改变光线的折射程度,实现特殊的拍摄效果。
4. 液晶显示液晶显示器是一种利用光的偏振现象来显示图像的技术。
液晶显示器由上下两个偏振片、液晶层和电极组成。
当施加电压到液晶层时,液晶分子会改变排列状态,从而改变通过的偏振光的方向。
这样,可以通过控制电压来调节液晶层的透明度,最终显示出不同的图像。
三、结语光的偏振现象是光学领域中的重要概念,也是许多应用领域中关键的技术原理。
光的偏振及应用实验步骤
光的偏振及应用实验步骤光的偏振是指光波中电场矢量在空间中的振动方向。
对于普通光来说,其振动方向是沿着光传播的方向随机分布的,即呈无规律的振动。
而偏振光则是指振动方向特定的光波,其电场矢量在一个特定平面上振动。
光的偏振实验可以通过一系列的实验步骤来进行。
下面我将逐步介绍实验的步骤和相关细节。
1. 材料准备首先需要准备一束光源,可以是白光灯、激光器,或者是独立的LED灯等。
此外还需要一块偏光片、一个偏振片和一个检测光强的仪器,例如光强计或单色仪。
2. 光源设置将光源放置在实验台上,并向偏光片发出一束光。
为了更好地保持光线的稳定性,可以使用一个光束夹持器将光源固定在一个位置上。
3. 定义基准将偏光片放置在光源与偏振片之间,面对偏振片,旋转偏光片,直到达到最大光强。
此时的光强代表偏振片的透光方向与光源的光线波面平行。
4. 添加偏振片在基准条件下,在光源和偏光片之间插入一个偏振片,确保光线通过偏振片后的光线波面平行于偏振片的透光方向。
此时,透过偏振片的光线被偏振过滤,只剩下特定方向的偏振光通过。
5. 观察结果通过观察光强计或单色仪上的读数,可以得到通过偏振片的光的光强。
然后旋转偏振片,观察透射光的强度变化。
当透射光的光强最大(或称为通过率最高)时,此时透过偏振片的光与偏振片的透光方向平行,该角度称为传输方向。
6. 偏振性质将一系列的偏振片旋转,逐步改变通过光强计或单色仪的透射光强。
通过不同角度的变化,可以确定偏振片的透光方向,并且测出光通过不同角度偏振片的透射光强变化的规律。
7. 记录实验数据记录不同偏振片角度下透射光的光强,可以通过光强计或单色仪上的读数来测量。
将实验数据整理到图表中,可以绘制出透射光强与偏振片角度的关系曲线。
通过上述实验步骤,我们可以研究光的偏振现象。
实验结果可以用来验证偏振定律,例如马吕斯定律和布鲁斯特定律。
此外,光的偏振也在许多领域有着广泛的应用,包括光电技术、光通信、光显微镜等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
光子学与光电子学 原荣 邱琪
4.3.2 偏振复用相干接收传输系统
• 从4.2节介绍的偏振模色散中知道,在标准单模光 纤中,基模 LP01是由两个相互正交的线性偏振模 TE模和TM模组成的。
• 我们可以把QPSK调制的数据分别去调制x偏振光 (TE模)和y偏振光(TM模),如图4.3.2(a)所 示。
延迟
IL C EYDFA
掺铒镱
B
光纤放大器
43 Gb/s
x 偏振
y 偏振
PBC
EDF 33 dBm
440.7 km
EDFA
3级拉曼 泵浦源
本地 振荡器
滤 波
相干 接收
取样 示波
器
个人 计算机
• 将64个波长信道分成两组,奇数信道为一组,偶数信道为另一组,分别 复用后的WDM光信号通过MZ外调制器分别被21.4 Gb/s的RZ-BPSK伪 随机序列信号调制。
图4.1.4 非偏振光、线偏振光和 椭圆偏振光的区别
y
E x
y
2 x
z1
y
2
E
x
z1
y
2 E x
z1
Exo =1 Eyo =1
(a)无偏振光
Exo =1 E yo =2 0
(b)线偏振光
E xo =1
Eyo =2 4
E xo =1
Eyo =2 2
(c)一种右椭圆偏振光 (d)另一种右椭圆偏振光
3
5
A点奇数波长偏振复用后波形
幅度
幅度
…
2
4
6
B点偶数波长偏振复用后波形
光子学与光电子学 原荣 邱琪
…
1 2 3 4 5 6
C点奇偶波长间插复用后的波形
4.4 偏振复用的应用
• 4.4.1 偏振复用正交频分复用(OFDM)光 纤传输系统
• 4.4.2 偏振复用将低速信号提升到高速信号 • 4.4.3 偏振复用提高光信噪比
图4.2.1 光椭 子学与圆光电纤 子学芯原荣光邱琪纤偏振模色散
4.3 偏振复用相干接收技术和系统
• 在直接检测接收机中,信号光的极化(偏振)态 不起作用,这是因为这种接收机产生的光电流只 与入射光子数有关,而与它们的偏振态无关。但 是,在相干接收机中,要求接收机信号光的偏振 态要与本振光的偏振态匹配,并且还要保证匹配 是持续保持的。否则,任何瞬时的失配都将导致 数据的丢失。目前主要有下述三种方法来完成偏 振匹配任务,即偏振控制、偏振分集接收和发送 机中的偏振扰动。下面介绍:
• 矢量E在z轴给定空间位置上随时间传播时,其幅度最大点的轨迹 是椭圆,所以称这种光是椭圆偏振光,或椭圆光,它也有右椭圆 偏振光和左椭圆偏振光之分。
光子学与光电子学 原荣 邱琪
4.2 光纤的偏振特性和偏振模色散
LP0x1
LP0y1 a)
LP0x1
LP0y1 b)
y z
nx < ny c/nx > c/ny
cikx ciky
光OFDM
Ciky 接收机 2
(a)偏振复用光纤信道22 MIMO-OFDM系统原理图
图4.4.1 偏振复用 MIMO-OFDM系统原 理构成及其有关点波形
光子学与光电子学 原荣 邱琪
图4.4.1 偏振复用 MIMO-OFDM系统原理构 成及其有关点波形
x
x
x
X
• 第2种是采用多电平调制技术,如正交幅度调制(QAM)和差分相移键 控(DPSK)等调制;
• 第3种是提高符号率,如图4.4.2(a)所示。比如对于采用偏振复用 QPSK调制(m = 4)的系统,只要传输符合率达到28 GS/s,就可以实现 每个载波(n = 1)112 Gb/s线路速率,如图4.4.2(a)右上角所示。
4.1.4(b)~图4.1.4d所示。我们把这种只在特定方向上振动
的光称为偏振光。
光子学与光电子学 原荣 邱琪
线性偏振光
由 E和 z 确定的 y 偏振平面 E x
z 观察者
y Ey
45o Ex E
x
xˆEx
ˆyEy
E
• 光的偏振(也称极化)描述当它通过晶体介质传输时其电场的特性。
• 线性偏振光是它的电场振荡方向和传播方向总在一个平面内(振荡平面), 如图4.1.1a所示,因此线性偏振光是平面偏振波。
(c)右圆偏振光
E xo =1 E yo =1 2
(d)左圆偏振光
右圆偏振光的 Exo Eyo A , 2 ,此时
Ex Acost kz E y Asint kz
(4.1.5a) (4.1.5b)
E x2
E
2 y
A2
(4.1.6)
场矢量 E 的旋转角是 kz (2 ) z ,当z =时, = 2,即在一个波长 的传输距离内其轨迹是一个光圆子。学与光电子学 原荣 邱琪
y 相干接收 偏振
取
样 DSP
示
和
波 误码
器 计数
I
Q
Re{Ex}
(a)偏振复用+间插复用8040 Gb/s WDM系统实验原理图
光子学与光电子学 原荣 邱琪
(b) WDM系 统偏振 复用+奇 偶波长 信道间 插复用 图解原 理说明
偏振态
幅值
x
x
…
…
y A点偏振复用后波形
y B点偏振复用后波形
x 1 3
第4章 光的偏振及应用
• 4.1 偏振的基本概念 • 4.2 光纤的偏振特性和偏振模色散 • 4.3 偏振复用相干接收技术和系统 • 4.4 偏振复用的应用
光子学与光电子学 原荣 邱琪
4.1 偏振的基本概念
• 光波和声波同样都是波,但它们具有不同的性质。 • 声波是在它的行进方向上,以反复地强弱变化来传播的疏
• 调制后的x偏振光和y偏振光首先经偏振合波器合波, 进行偏振分割复用(PM),简称偏振复用。
• 然后再将调制后的奇偶波长信号频谱间插(SI) 复用,如图4.3.2(b)所示,最后送入光纤传输。
• 在接收端,进行相反的变换,解调出原来的数据。
光子学与光电子学 原荣 邱琪
图4.3.2 偏振复用+间插复用/相干接收 传输试验系统原理图
• 4.3.1 相干检测偏振分集接收 • 4.3.2 偏振复用相干接收传输系统 • 4.3.3 偏振复用相干接收无中继传输试验系统
光子学与光电子学 原荣 邱琪
4.3.1 相干检测偏振分集接收
图4.3.1 偏振分集相干接收机
• 用一个偏振光束分配器(PBS)获得两个正交偏振成分输 出信号,然后分别送到完全相同的两个接收支路进行处理。
• 电场除简单的线性偏振外,还有许多偏振特性。例如,场矢 量E的幅度保持恒定不变,总是垂直于z轴,但是在z方向给定 位置上,电场幅度最大点随时间顺时针旋转的轨迹,如光波 的观察者所见到的那样,在一个波长的传输距离内其轨迹是 一个圆,此时的电磁波称为右圆偏振光,如图4.1.2所示。
• 图4.1.2表示圆偏振光传播距离时的瞬间图像,此时场矢量E
光子学与光电子学 原荣 邱琪
图4.3.3 偏振复用+光频间插复用/相干接收 WDM传输试验系统原理图
…
…
奇数波长
1 LD1
LD63 63
偶数波长
LD2 2
LD64 64
延迟
RZ-
y 偏振
BPSK x 偏振
A 43 Gb/s
PBC
294.5 146.2
km
km
21.4 Gb/s
RZBPSK
• 奇/偶波长复用光分别分解成x偏振光和y偏振光,其中y偏振光在时间上
比x偏振光延迟几百个符号(时延为),然后通过偏振合波器(PBC)
在时间上交替偏振复用在一起,如图4.3.3(b)所示。 • 然后,奇数波长BPSK偏振复用光和偶数波长BPSK偏振复用光通过光频
交错器(IL)又间插复用在一起,从而构成一个43 Gb/s的PDM-RZBPSK信号,如图4.3.3(光c)子学所与示光电,子送学 入原E荣Y邱D琪FA光放大器。
光载波数 n 多载波/OFDM (频率或波长)
R = 28 GS/s的PDM-QPSK 单波长系统速率:
n x R x log2(m) x 2(偏振态) = 1 x 28 x 2 x 2 = 112 Gb/s
GS/s 符合率 R
多电平阶数 m
高阶多电平调制 (m-PSK或m-QAM)
接收机相对灵敏度/dB
• 海底无中继传输系统有两种不同的发展倾向,一种是尽量 扩大传输距离,即使只有几个信道也行;另一种是尽量增 加信道数量,以便提供大于1 Tb/s的线路容量。
• 直到目前为止,已经实验演示了以下几种WDM系统: 6440 Gb/s传输距离230 km,3240 Gb/s距离402 km, 26100 Gb/s距离401 km,40100 Gb/s距离365 km。
(b)BPSK偏振复用以便提高线路速率原理说明
x
线路速率21.4 Gb/s
x 线路速率21.4 Gb/s
x
偏振态
t
t
y
时间
y
时间
y
线路速率43 Gb/s
t 时间
(b) x偏振波形
(c) y偏振波形
(d) A或B点x、y偏振复用后的波形
(c)WDM系统奇偶波长信道间插复用以便增加波长数
幅度
…
1
3 0 3 6
9 12 15 18
0.1
PDM
m-PSK
2 4 OFDM
2
