常用逻辑电平简介讲解学习
高电平、低电平、高电平有效、低电平有效
高电平、低电平、高电平有效、低电平有效一、逻辑电平中高电平、低电平、中间电平(不定电平)概念电平和电压是有差别的，高电平指的是与低电平相对的高电压，是电工程上的一种说法。
在逻辑电平中，保证逻辑门的输入为高电平时所允许的最小输入高电平，当输入电平高于输入高电压(Vih)时，则认为输入电平为高电平。
在电子和自动化控制中，分为模拟信号和数字信号，在数字逻辑电子电路中，数字信号是二进制的，即只有0信号和1信号。
：•高电平表示电压高的状态,记为1，一般规定高电平为3.5~5V •低电平表示电压低的状态, 记为0，一般规定低电平为0~0.25V •不定电压：对于高低电平之间的电压属于不定电压，在这个电压下会使器件工作不稳定，比如有时电脑开机后有不正常现象,但重新启动后又没问题了，就是因为数字电路有时因为器件遇到了这个不定电压而无法识别发生紊乱要进一步了解逻辑电平的概念，必须理解一下几个概念的含义：•输入高电平（Vih）：保证逻辑门的输入为高电平时所允许的最小输入高电平，当输入电平高于Vih时，则认为输入电平为高电平。
•输入低电平（Vil）：保证逻辑门的输入为低电平时所允许的最大输入低电平，当输入电平低于Vil时，则认为输入电平为低电平。
•输出高电平（Voh）：保证逻辑门的输出为高电平时的输出电平的最小值，逻辑门的输出为高电平时的电平值都必须大于此Voh。
•输出低电平（Vol）：保证逻辑门的输出为低电平时的输出电平的最大值，逻辑门的输出为低电平时的电平值都必须小于此Vol。
•阀值电平(Vt)：数字电路芯片都存在一个阈值电平，就是电路刚刚勉强能翻转动作时的电平。
它是一个界于Vil、Vih之间的电压值，对于CMOS电路的阈值电平，基本上是二分之一的电源电压值，但要保证稳定的输出，则必须要求输入高电平>Vih，输入低电平<Vil，而如果输入电平在阈值上下，也就是Vil～Vih这个区域，电路的输出会处于不稳定状态。
RSRSRS电平及常见逻辑电平标准
R S232、R S485、R S422电平，及常见逻辑电平标准RS232电平或者说串口电平，有的甚至说计算机电平，所有的这些说法，指得都是计算机9针串口（RS232）的电平，采用负逻辑，－15v ~ －3v 代表1＋3v ~ ＋15v 代表0RS485电平和RS422电平由于两者均采用差分传输（平衡传输）的方式，所以他们的电平方式，一般有两个引脚 A,B发送端 AB间的电压差＋2 ～＋6v 1－2 ～－6v 0接收端 AB间的电压差大于＋200mv 1小于－200mv 0定义逻辑1为B>A的状态定义逻辑0为A>B的状态AB之间的电压差不小于200mv一对一的接头的情况下RS232 可做到双向传输，全双工通讯最高传输速率 20kbps422 只能做到单向传输，半双工通讯，最高传输速率10Mbps485 双向传输，半双工通讯, 最高传输速率10Mbps常见逻辑电平标准下面总结一下各电平标准。
和新手以及有需要的人共享一下^_^.现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的 LVDS、GTL、PGTL、CML、HSTL、SSTL等。
下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。
TTL：Transistor-Transistor Logic 三极管结构。
Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。
因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。
所以后来就把一部分“砍”掉了。
也就是后面的LVTTL。
LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。
3.3V LVTTL：Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。
3.3v cmos 逻辑电平
3.3v CMOS逻辑电平1. 什么是3.3v CMOS逻辑电平？在数字电子领域中，逻辑电平是指用来表示数字信号状态的电压水平。
而3.3v CMOS逻辑电平则是一种常见的逻辑电平标准，它使用3.3伏特的电压来表示逻辑高和逻辑低两种状态。
CMOS是“互补金属氧化物半导体”的缩写，指的是一种在集成电路中常用的技术。
在这种技术中，通过控制不同场效应晶体管的导通或截止来实现数字信号的处理和传输。
2. 3.3v CMOS逻辑电平的应用领域3.3v CMOS逻辑电平广泛应用于数字电路和数字信号处理领域。
在各种集成电路和数字系统中，3.3v CMOS逻辑电平都是常见的工作电压标准。
微控制器、FPGA（现场可编程门阵列）、数字信号处理器等数字集成电路都常使用3.3v CMOS逻辑电平。
许多现代的通信设备、计算机接口和各类传感器也都使用这种电平标准。
3. 3.3v CMOS逻辑电平的特点与其他逻辑电平标准相比，3.3v CMOS逻辑电平具有一些显著的特点。
它相对低功耗，能在电压较低的情况下工作，有利于减小系统功耗和热耗。
3.3v CMOS逻辑电平的噪声容限较高，能够在较差的信号环境下保持稳定的工作。
另外，这种电平标准的信号传输速率也相对较高，有利于提高系统的数据处理速度和响应速度。
4. 3.3v CMOS逻辑电平的优势和劣势尽管3.3v CMOS逻辑电平具有诸多优点，但也存在一些不足之处。
作为一种低电压标准，其抗干扰能力较弱，对信号干扰和噪声容限要求较高。
由于低电压容限的限制，3.3v CMOS逻辑电平在长距离传输和噪声环境下的稳定性可能会受到一定影响。
在一些特殊应用场景中，可能需要考虑使用其他逻辑电平标准。
5. 个人观点和总结3.3v CMOS逻辑电平作为一种常用的数字电路工作标准，在现代数字系统中发挥着重要作用。
它的低功耗、高速率等特点，使其在许多应用领域都有着广泛的应用前景。
我们也要充分认识到其在噪声环境下的一些不足之处，以便在实际设计和应用中进行合理的选择和折衷。

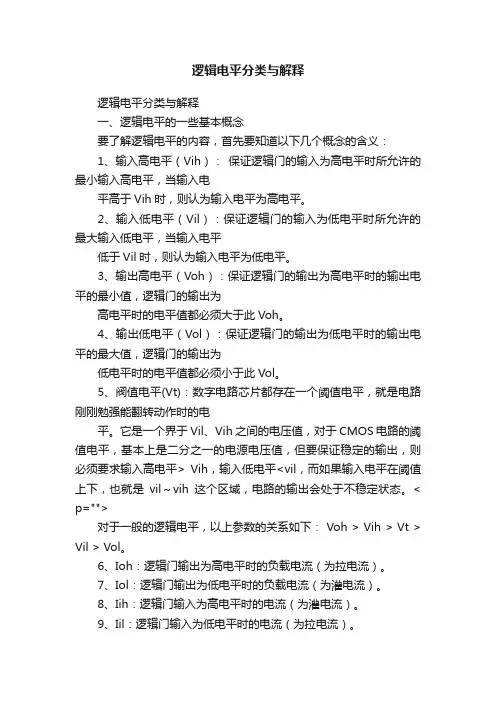

逻辑电平分类与解释
逻辑电平分类与解释逻辑电平分类与解释一、逻辑电平的一些基本概念要了解逻辑电平的内容，首先要知道以下几个概念的含义：1、输入高电平（Vih）：保证逻辑门的输入为高电平时所允许的最小输入高电平，当输入电平高于Vih时，则认为输入电平为高电平。
2、输入低电平（Vil）：保证逻辑门的输入为低电平时所允许的最大输入低电平，当输入电平低于Vil时，则认为输入电平为低电平。
3、输出高电平（Voh）：保证逻辑门的输出为高电平时的输出电平的最小值，逻辑门的输出为高电平时的电平值都必须大于此Voh。
4、输出低电平（Vol）：保证逻辑门的输出为低电平时的输出电平的最大值，逻辑门的输出为低电平时的电平值都必须小于此Vol。
5、阀值电平(Vt)：数字电路芯片都存在一个阈值电平，就是电路刚刚勉强能翻转动作时的电平。
它是一个界于Vil、Vih之间的电压值，对于CMOS电路的阈值电平，基本上是二分之一的电源电压值，但要保证稳定的输出，则必须要求输入高电平> Vih，输入低电平<vil，而如果输入电平在阈值上下，也就是vil～vih这个区域，电路的输出会处于不稳定状态。
< p="">对于一般的逻辑电平，以上参数的关系如下： Voh > Vih > Vt > Vil > Vol。
6、Ioh：逻辑门输出为高电平时的负载电流（为拉电流）。
7、Iol：逻辑门输出为低电平时的负载电流（为灌电流）。
8、Iih：逻辑门输入为高电平时的电流（为灌电流）。
9、Iil：逻辑门输入为低电平时的电流（为拉电流）。
10、OC、OD、OE门门电路输出极在集成单元内不接负载电阻而直接引出作为输出端，这种形式的门称为开路门。
开路的TTL门称为集电极开路（OC）；开路的CMOS门称为漏极开路（OD）；开路的ECL门称为发射极开路（OE）；开路门使用时必须外接上拉电阻（OC、OD门）或下拉电阻（OE 门），才能将它们的开关电平作为高低电平用，否则它们只为大电压和大电流负载提供开关，所以又叫做驱动门电路。
常用电平及接口电平
常用电平及接口电平常用电平及接口电平目录一.常用逻辑电平标准 (3)1.1 COMS电平 (4)1.2 LVCOMS电平 (5)2.1 TTL电平 (5)2.2 LVTTL电平 (5)3.1 LVDS电平 (6)4.1 PECL(VCC=5V)/LVPECL(VCC=3.3V)电平 (7)5.1 CML电平 (7)6.1 VML电平 (7)7.1 HSTL电平 (8)7.2 SSTL电平 (8)二．常用接口电平标准 (9)1. RS232、RS485、 RS422 (9)2 DDR1 ,DDR2,DDR3 (10)3 PCIE2. 0、PCIE3.0 (11)4 USB2.0, USB3.0 (13)5 SATA2.0, SATA3.0 (14)6 GTX高速接口 (14)一.常用逻辑电平标准附图1：附图2：附图3：附图4：1.1 COMS电平电平参数条件最大值典型值最小值单位备注电源电压（VCC） 5.5 5 4.5 V输入高压（VIH） 3.5 V输入低压（VIL) 1.5 V输出高压（VOH) 4.44 V输出低压（VOL）0.5 V共模电压（VT） 2.5 V传输延迟时间(25-50ns)最高速率耦合方式1.2 LVCOMS电平LVCOMS电平参数条件最大值典型值最小值单位备注电源电压（VCC） 3.6 3.3 2.7 V输入高压（VIH）0.7VCC V输入低压（VIL) 0.2VCC V输出高压（VOH) VCC-0.1 V输出低压（VOL）0.1 V共模电压（VT）0.5VCC V最高速率耦合方式2.1 TTL电平电平参数条件最大值典型值最小值单位备注电源电压（VCC） 5.5 5 4.5 V输入高压（VIH） 2 V输入低压（VIL) 0.8 V输出高压（VOH) 2.4 V输出低压（VOL）0.5 V共模电压（VT） 1.5 V传输延迟时间(5-10ns)，最高速率耦合方式2.2 LVTTL电平电平参数条件最大值典型值最小值单位备注电源电压（VCC）3.6 3.3 3 V 输入高压（VIH）2 V 输入低压（VIL) 0.8 V 输出高压（VOH) 2.4 V 输出低压（VOL）0.4 V 共模电压（VT） 1.5 V 最高速率耦合方式3.1 LVDS电平最高速率：3.125Gbps耦合方式：4.1 PECL(VCC=5V)/LVPECL(VCC=3.3V)电平最高速率：LVPECL为10+Gbps耦合方式：5.1 CML电平最高速率：10+Gbps耦合方式：VCC相同时CML与CML之间采用直流耦合，VCC不同时CML与CML 之间采用交流耦合6.1 VML电平电平参数条件最大值典型值最小值单位备注电源电压（VCC）V输入高压（VIH）V输入低压（VIL) V输出高压（VOH) 1.65 V输出低压（VOL） 0.85 V共模电压（VT） 1.25 V最高速率耦合方式VML电平与LVDS电平兼容，TLK2711输出是VML 电平。
逻辑电平介绍TTL,CMOS
逻辑电平介绍TTL,CMOSTTL电平：输出高电平>2.4V,输出低电平<0.4V。
在室温下，一般输出高电平是3.5V，输出低电平是0.2V。
最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<= 0.8V，噪声容限是0.4V。
2，CMOS电平：1逻辑电平电压接近于电源电压，0逻辑电平接近于0V。
而且具有很宽的噪声容限。
3，电平转换电路：因为TTL和COMS的高低电平的值不一样（ttl 5v<＝＝>cmos 3.3v），所以互相连接时需要电平的转换：就是用两个电阻对电平分压，没有什么高深的东西。
哈哈4，OC门，即集电极开路门电路，OD门，即漏极开路门电路，必须外界上拉电阻和电源才能将开关电平作为高低电平用。
否则它一般只作为开关大电压和大电流负载，所以又叫做驱动门电路。
5，TTL和COMS电路比较：1）TTL电路是电流控制器件，而coms电路是电压控制器件。
2）TTL电路的速度快，传输延迟时间短(5-10ns)，但是功耗大。
COMS电路的速度慢，传输延迟时间长(25-50ns),但功耗低。
COMS电路本身的功耗与输入信号的脉冲频率有关，频率越高，芯片集越热，这是正常现象。
TTL和CMOS的逻辑电平关系图2－1：TTL和CMOS的逻辑电平图上图为5V TTL逻辑电平、5V CMOS逻辑电平、LVTTL逻辑电平和LVCMOS逻辑电平的示意图。
5V TTL逻辑电平和5V CMOS逻辑电平是很通用的逻辑电平，注意他们的输入输出电平差别较大，在互连时要特别注意。
另外5V CMOS器件的逻辑电平参数与供电电压有一定关系，一般情况下，Voh≥Vcc-0.2V，Vih≥0.7Vcc；Vol≤0. 1V，Vil≤0.3Vcc；噪声容限较TTL电平高。
JEDEC组织在定义3. 3V的逻辑电平标准时，定义了LVTTL和LVCMOS逻辑电平标准。
LVTTL逻辑电平标准的输入输出电平与5V TTL逻辑电平标准的输入输出电平很接近，从而给它们之间的互连带来了方便。
常用逻辑电平简介
常用逻辑电平简介(总9页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除常用逻辑电平简介（转载）逻辑电平有：TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVDS、GTL、BTL、ETL、GTLP；RS232、RS422、RS485等。
图1－1：常用逻辑系列器件TTL：Transistor-Transistor LogicCMOS：Complementary Metal Oxide SemicondutorLVTTL：Low Voltage TTLLVCMOS：Low Voltage CMOSECL：Emitter Coupled Logic，PECL：Pseudo/Positive Emitter Coupled LogicLVDS：Low Voltage Differential SignalingGTL：Gunning Transceiver LogicBTL： Backplane Transceiver LogicETL： enhanced transceiver logicGTLP：Gunning Transceiver Logic PlusTI的逻辑器件系列有：74、74HC、74AC、74LVC、74LVT等S - Schottky LogicLS - Low-Power Schottky LogicCD4000 - CMOS Logic 4000AS - Advanced Schottky Logic74F - Fast LogicALS - Advanced Low-Power Schottky LogicHC/HCT - High-Speed CMOS LogicBCT - BiCMOS TechnologyAC/ACT - Advanced CMOS LogicFCT - Fast CMOS TechnologyABT - Advanced BiCMOS TechnologyLVT - Low-Voltage BiCMOS TechnologyLVC - Low Voltage CMOS TechnologyLV - Low-VoltageCBT - Crossbar TechnologyALVC - Advanced Low-Voltage CMOS TechnologyAHC/AHCT - Advanced High-Speed CMOSCBTLV - Low-Voltage Crossbar TechnologyALVT - Advanced Low-Voltage BiCMOS TechnologyAVC - Advanced Very-Low-Voltage CMOS Logic器件和CMOS器件的逻辑电平：逻辑电平的一些概念要了解逻辑电平的内容，首先要知道以下几个概念的含义：1：输入高电平（Vih）：保证逻辑门的输入为高电平时所允许的最小输入高电平，当输入电平高于Vih时，则认为输入电平为高电平。
逻辑电平mos
逻辑电平mos逻辑电平MOS是指Metal Oxide Semiconductor，即金属氧化物半导体。
它是一种常用的电子元件，广泛应用于数字电路中。
MOS是一种基于半导体材料的电子元件，其内部结构包括两个主要部分：MOSFET和MOS电容。
MOSFET是一种三端器件，包括源极、漏极和栅极，通过对栅极电压的控制，可以实现对漏极和源极之间的电流的调节。
MOS电容则是由金属电极、氧化物层和半导体基片组成，通过改变金属电极和半导体基片之间的电压，可以改变电容的电荷量。
逻辑电平MOS的作用是将输入信号转换为输出信号，实现逻辑功能。
在数字电路中，逻辑电平MOS常常被用于构建逻辑门电路，如与门、或门、非门等。
通过逻辑门电路的组合，可以实现各种复杂的数字逻辑功能。
逻辑电平MOS的工作原理是基于场效应。
当栅极电压为低电平时，MOSFET处于截止状态，漏极和源极之间的电流非常小；当栅极电压为高电平时，MOSFET处于导通状态，漏极和源极之间的电流较大。
通过对多个MOSFET的组合和控制，可以实现不同的逻辑功能。
逻辑电平MOS有许多优点。
首先，它具有体积小、功耗低的特点，适用于集成电路的制造。
其次，它具有高度的可靠性和稳定性，能够在宽温度范围内正常工作。
此外，逻辑电平MOS的响应速度较快，适用于高频率的信号处理。
然而，逻辑电平MOS也存在一些局限性。
首先，由于MOS电容的存在，逻辑电平MOS在工作过程中会产生一定的延迟，导致信号的传输速度受到限制。
其次，逻辑电平MOS的输出电流受到栅极电压的限制，不能提供较大的输出功率。
此外，逻辑电平MOS 的工作电压范围较窄，需要额外的电压转换电路来适应不同的工作电压要求。
为了克服逻辑电平MOS的一些缺点，研究者们提出了许多改进的方法。
例如，引入了多通道MOSFET和双栅极MOSFET等新型结构，以提高传输速度和输出功率。
此外，还提出了功耗优化的设计方法，通过降低栅极电压和调整电路结构，减少功耗，提高能效。
逻辑电平和差分电平
逻辑电平和差分电平逻辑电平和差分电平是电子领域中常用的概念。
它们在电路设计和数字信号处理中起着重要的作用。
本文将从人类的视角出发，以通俗易懂的方式，解释逻辑电平和差分电平的含义和应用。
逻辑电平是指数字电路中表示逻辑状态的电压值。
在大多数数字电路中，通常将高电平定义为逻辑"1"，低电平定义为逻辑"0"。
逻辑电平的判断是基于一定的电压范围，如TTL逻辑电平中，高电平范围是2.4V到5V，低电平范围是0V到0.8V。
逻辑电平的变化代表了逻辑电路中信号的传输和处理。
差分电平是指在差分信号传输中使用的电压值。
差分信号传输是一种常见的电路设计技术，用于提高抗干扰性能和传输速度。
差分电平由两个相对的电压值表示，分别称为正电平和负电平。
差分电平的差值代表了信号的幅度，而差分电平的和值则代表了信号的平均值。
差分信号传输常用于高速串行通信、LVDS接口等领域。
逻辑电平和差分电平在数字电路中扮演着不同的角色。
逻辑电平主要用于表示逻辑状态，例如开关的开关状态、数字电路中的逻辑运算结果等。
而差分电平则主要用于信号传输和抗干扰，它通过正负电平的差值来提高信号的可靠性和抗干扰性能。
在数字电路设计中，逻辑电平和差分电平的选择和处理是非常重要的。
合理的逻辑电平设计可以保证电路的正确工作，而差分电平的选择和处理可以提高信号的传输质量和可靠性。
因此，在设计数字电路时，工程师需要仔细考虑逻辑电平和差分电平的要求，以确保电路的性能和可靠性。
总的来说，逻辑电平和差分电平在数字电路中起着重要的作用。
它们代表了电路中信号的状态和传输性能。
合理的逻辑电平和差分电平设计可以提高电路的性能和可靠性。
因此，在数字电路设计中，工程师需要充分理解逻辑电平和差分电平的概念和应用，以确保电路的正确工作和稳定性。
希望通过本文的解释，读者能够对逻辑电平和差分电平有更加清晰的认识。
常用电平类型
常用电平类型
常用电平类型包括以下几种：
1. CMOS电平：CMOS逻辑电平的输入电压范围为0-20V，输出电压范围为-10+10V，输入、输出信号电平相差大于2V。
2. TTL电平：TTL逻辑电平的输入电压范围为0-5V，输出电压范围为0-5V，输入、输出信号电平相差大于0.8V。
3. ECL电平：ECL逻辑电平的输入电压范围为
-1.5-0.5V，输出电压范围为-1.5+0.5V，输入、输出信号电平相差小于0.4V。
4. RS-232电平：RS-232逻辑电平的输入电压范围为
-15-5V，输出电压范围为+3-15V，输入、输出信号电平相差大于3V。
5. USB电平：USB逻辑电平的输入电压范围为0-3.3V，输出电压范围为0-3.3V，输入、输出信号电平相差大于0.4V。
6. HDMI电平：HDMI逻辑电平的输入电压范围为0-3.3V，输出电压范围为0-3.3V，输入、输出信号电平相差大于0.4V。
7. SPI电平：SPI逻辑电平的输入电压范围为0-3.3V，输出电压范围为0-3.3V，输入、输出信号电平相差大于0.4V。
8. I2C电平：I2C逻辑电平的输入电压范围为0-3.3V，输出电压范围为0-3.3V，输入、输出信号电平相差大于0.4V。
常用逻辑电平的关系
常用逻辑电平的关系逻辑门是数字电路中最基本的构造单元，而逻辑门的实现离不开逻辑电平。
逻辑电平指的是表示逻辑状态的电压水平。
常用的逻辑电平有高电平和低电平，它们之间存在着一定的关系。
1. 高电平表示逻辑“1”，低电平表示逻辑“0”。
在数字电路中，高电平一般是指电压较高的状态，低电平一般是指电压较低的状态。
高电平和低电平的定义可以根据具体应用而有所不同，但一般情况下，高电平和低电平是通过电压水平来进行区分的。
2. 逻辑门的输入和输出都有高电平和低电平。
逻辑门是由晶体管等元件组成的电路，它根据输入端的电平状态来决定输出端的电平状态。
当输入端的电平满足逻辑门的输入条件时，输出端将产生相应的电平。
例如，与门的输入端都是低电平时，输出端才会产生高电平。
3. 逻辑门之间存在着与、或、非等逻辑关系。
与门是指当所有输入端的电平都是高电平时，输出端才产生高电平；或门是指当任意一个输入端的电平是高电平时，输出端就会产生高电平；非门是指当输入端的电平是低电平时，输出端产生高电平，反之输出端产生低电平。
4. 逻辑门的组合可以实现复杂的逻辑功能。
通过将多个逻辑门按照一定的方式连接起来，可以实现各种复杂的逻辑功能。
例如，通过将与门和或门组合使用，可以实现与非门、或非门等功能。
5. 逻辑电平的传输需要考虑信号的延迟。
在数字电路中，信号的传输是有一定延迟的，这是由于电路元件的响应时间等因素所导致的。
因此，在设计数字电路时，需要考虑信号延迟对逻辑电平的影响，以确保电路的正确功能。
6. 逻辑电平的稳定性对电路的可靠性至关重要。
在数字电路中，逻辑电平的稳定性是确保电路正常工作的重要条件之一。
如果逻辑电平不稳定，可能会导致信号误判，从而影响电路的正常运行。
7. 逻辑电平的转换需要使用适当的信号处理技术。
在实际应用中，有时需要将高电平转换为低电平，或者将低电平转换为高电平。
为了实现这种转换，可以使用电平转换器、电平比较器等信号处理技术。
总结起来，常用逻辑电平的关系包括高电平和低电平的定义、逻辑门的输入输出关系、逻辑门之间的逻辑关系、逻辑电平的传输延迟与稳定性，以及逻辑电平的转换等。
电路 逻辑电平 transition 转变-概述说明以及解释
电路逻辑电平transition 转变-概述说明以及解释1.引言1.1 概述在现代电子设备中，电路的设计和工作原理是至关重要的。
电路可以被看作是一个能够控制电子信号流动的系统，它可以实现各种功能，例如放大信号、逻辑运算等。
在电路中，逻辑电平是一个常见的概念，它表示电路在某个时间点上的电压状态，通常用高电平（1）和低电平（0）来表示。
另一个重要的概念是Transition转变，它指的是电路中信号从一个逻辑电平到另一个逻辑电平的过程。
在电路设计中，Transition的速度和稳定性对于电路的性能有着重要影响。
本文将重点讨论电路的基础知识、逻辑电平和Transition转变，希望能够为读者提供一个清晰的了解和认识。
通过深入研究这些概念，读者将能够更好地理解电路在现代电子设备中的重要性和应用。
1.2 文章结构:本文主要分为引言、正文和结论三个部分。
在引言部分，我们将对电路、逻辑电平和Transition转变进行简要的概述，介绍文章的结构和目的。
在正文部分，我们将详细介绍电路的基础知识，逻辑电平的特点以及Transition转变的原理和应用。
最后在结论部分，我们对本文进行总结，探讨逻辑电平和Transition转变在实际应用中的重要性，并展望它们在未来的发展方向。
通过本文的内容，读者可以全面了解电路中的逻辑电平和Transition转变，为电路设计和应用提供更深入的理解和指导。
1.3 目的本文的目的在于探讨电路中逻辑电平的转变过程，即Transition的概念。
通过对电路基础和逻辑电平的介绍，我们将对Transition的原理和影响因素进行深入分析，以帮助读者更好地理解电路中信号的传输过程。
在现代电子设备中，电路的稳定性和性能至关重要。
了解逻辑电平的转变过程不仅可以帮助我们优化电路设计，提高电路的可靠性和效率，还可以帮助我们更好地理解数字信号在电路中的传播机制。
通过本文的讨论，读者可以深入了解Transition的概念，并掌握如何在实际电路设计中应用和优化Transition来提升电路的性能和稳定性。
RS232、RS485、RS422电平,及常见逻辑电平标准
RS232、RS485、RS422电平，及常见逻辑电平标准RS232电平或者说串口电平，有的甚至说计算机电平，所有的这些说法，指得都是计算机9针串口（RS232）的电平，采用负逻辑，－15v ~ －3v 代表1＋3v ~ ＋15v 代表0RS485电平和RS422电平由于两者均采用差分传输（平衡传输）的方式，所以他们的电平方式，一般有两个引脚 A,B发送端 AB间的电压差＋2 ～＋6v 1－2 ～－6v 0接收端 AB间的电压差大于＋200mv 1小于－200mv 0定义逻辑1为B>A的状态定义逻辑0为A>B的状态AB之间的电压差不小于200mv一对一的接头的情况下RS232 可做到双向传输，全双工通讯最高传输速率 20kbps422 只能做到单向传输，半双工通讯，最高传输速率10Mbps485 双向传输，半双工通讯, 最高传输速率10Mbps常见逻辑电平标准下面总结一下各电平标准。
和新手以及有需要的人共享一下^_^.现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的 LVDS、GTL、PGTL、CML、HSTL、SSTL等。
下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。
TTL：Transistor-Transistor Logic 三极管结构。
Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。
因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。
所以后来就把一部分“砍”掉了。
也就是后面的LVTTL。
