调度规程培训资料调度规程培训1、迪庆电网遵循“统一调度、分级管理”的原则，任何单位和个人不得非法干预电力调度工作。
2、调度系统包括各级调度机构和电网内的发电厂、变电站的运行值班单位。
集控站（包括电厂远程集控、变电站集控等）属发电厂或变电站的异地值班形式。
3、调度管辖范围划分的基本原则：1）除总调调度管辖外的220kV 及以上电压等级接入电网的发电厂，由省调负责调度管辖。
纳入省网电力电量平衡的 110kV 及以下电压等级接入电网的电厂，原则上由省调调度管辖。
未纳入省网电力电量平衡的110kV 及以下电压等级接入电网的电厂，由迪庆地调负责划分。
电厂内相关设备的调度管辖划分和管辖模式由电厂涉及的相应最高一级调度机构确定。
2）500kV 及以上变电站除总调调度管辖外的设备，由省调管辖；220kV 变电站和站内设备的管辖范围，由省调根据电网调度运行需要划分；110kV 及以下变电站由地调负责划分。
3）除总调调度管辖外的220kV 及以上联络线和发电厂并网线由省调管辖。
220kV 直馈线路、110kV 及以下线路由相应地、县调管辖。
4）继电保护、安全自动装臵、通信及自动化设备的调度管辖范围划分，原则上与电网一次设备的调度管辖范围一致。
5）厂、站内除相关调度机构管辖以外的设备由厂、站管辖，一般为厂用电系统，站用电系统，直流系统，监控系统，水工和热工等辅助系统。
4、各级调度机构管辖范围内的“可接令人”的岗位技能培训由本单位负责，受令资格的培训及考核由相应调度机构负责。
值班调度员变动，应在其变动前书面报告上一级调度机构并通知所辖调度系统的有关单位。
5、厂站具有受令资格的运行值班人员变动，须在变动前书面报告相应调度机构。
6、地调调度管辖范围的“可接令人”为下列人员：1）州（县）调调度员2）发电厂值长、电气班长（火电厂单元长）及同等岗位职责的值班负责人。
3）变电站、集控站站长、技术负责人、值班长。
4）新设备投产联系人。
调度工作培训学习讲课提纲

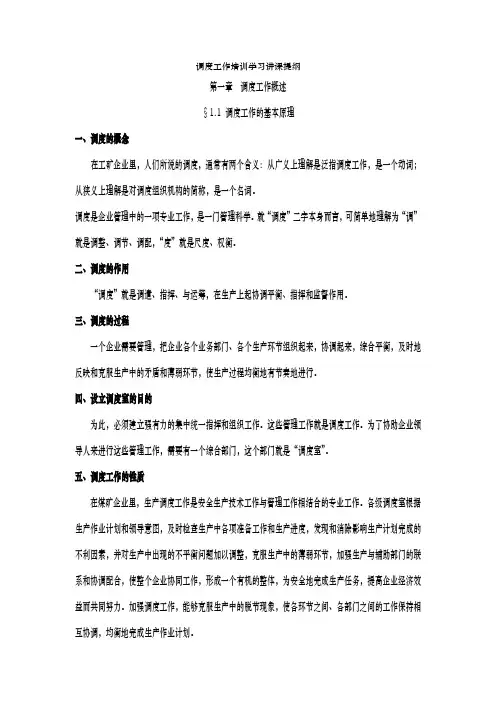

调度工作培训学习讲课提纲第一章调度工作概述§1.1 调度工作的基本原理一、调度的概念在工矿企业里，人们所说的调度，通常有两个含义：从广义上理解是泛指调度工作，是一个动词；从狭义上理解是对调度组织机构的简称，是一个名词。
