汽车起重机构造一
汽车起重机
汽车起重机汽车起重机，是一种用于搬运和举升重物的机械设备。
它具有强大的起重能力和灵活的操作性，被广泛应用于建筑工地、港口码头、物流仓储等领域。
本文将介绍汽车起重机的工作原理、结构组成、应用领域以及未来发展趋势。
一、工作原理汽车起重机的工作原理是通过液压系统实现的。
该系统由油箱、液压泵、液压缸、控制阀和液压管路等组成。
当操作者通过操纵杆操作时，液压泵将油液通过管路输送到液压缸，使其腔内的活塞运动，从而实现汽车起重机的升降、伸缩、旋转等功能。
二、结构组成汽车起重机主要由底盘、车身、转臂、起重臂、升降机构和控制系统等组成。
底盘是汽车起重机的基础，它支撑着整个机身，并提供了驱动力和操控性。
车身是起重机的主体结构，上面安装有起重臂和转臂，以及驾驶室和操作台。
起重臂可以进行伸缩和升降，以适应不同高度和距离的起重任务。
升降机构可以将货物升降到需要的高度。
控制系统负责控制起重机的各项动作，使其实现精确的操作。
三、应用领域汽车起重机广泛应用于建筑工地、港口码头和物流仓储等领域。
在建筑工地中，汽车起重机常用于吊装建筑材料、安装大型构件，如吊装钢梁、混凝土构件等。
在港口码头中，汽车起重机可以进行船舶装卸作业，提高作业效率。
在物流仓储中，汽车起重机可以用于堆垛货物、装卸货物，节省了人工操作的时间和精力。
四、未来发展趋势随着科技的发展，汽车起重机也在不断创新和进步。
未来，汽车起重机可能会朝着更高效、智能化和自动化的方向发展。
例如，利用传感器和高精度仪器，可以实现对起重物的准确定位和操控。
同时，机械臂和无人驾驶技术的应用，可以实现远程操控和自动化作业，提高安全性和效率。
五、总结汽车起重机是一种重要的工程机械设备，它能够承担起各种重物搬运和举升任务。
通过液压系统的工作原理，汽车起重机实现了升降、伸缩、旋转等功能。
它的结构组成包括底盘、车身、起重臂、转臂、升降机构和控制系统等。
汽车起重机在建筑工地、港口码头和物流仓储等领域得到广泛应用，提高了工作效率和减少了人力投入。

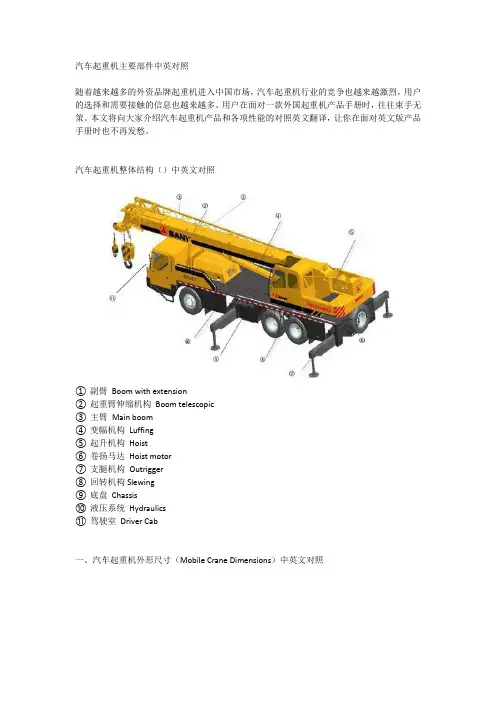

汽车起重机主要部件中英文对照
汽车起重机主要部件中英对照随着越来越多的外资品牌起重机进入中国市场，汽车起重机行业的竞争也越来越激烈，用户的选择和需要接触的信息也越来越多。
用户在面对一款外国起重机产品手册时，往往束手无策。
本文将向大家介绍汽车起重机产品和各项性能的对照英文翻译，让你在面对英文版产品手册时也不再发愁。
汽车起重机整体结构（）中英文对照①副臂Boom with extension②起重臂伸缩机构Boom telescopic③主臂Main boom④变幅机构Luffing⑤起升机构Hoist⑥卷扬马达Hoist motor⑦支腿机构Outrigger⑧回转机构Slewing⑨底盘Chassis⑩液压系统Hydraulics⑪驾驶室Driver Cab一、汽车起重机外形尺寸（Mobile Crane Dimensions）中英文对照接近角Approach angle 30离去角Departure angle 10.5最小离地间隙260（320）轴距Wheel Base 3950高度Height 3080长度Length 8440汽车地盘长度Chassis Length 7002基础臂长Base boom length 68001-支腿纵向跨距Outrigger Longitudinal span 2-2-支腿横向跨距Outrigger Transverse span 3-3、4-机身宽度WidthCrane Weights 起重机总重量Gross vehicle weight (GVW) 车辆总重量(GVW)Axle Loads 桥负荷Steering axle (axle 1) 转向桥(桥1)Drive axle (axle 2) 驱动桥(桥2)Ground Clearances 通过性参数Minimum ground clearance 最小离地间隙Ramp angle 纵向通过角Approach angle 接近角Departure angle 离去角Wheel Base 轴距Distance between axle 1 and 2 桥1 和2 之间的距离Wheel Track 轮距Axle 1 桥1Axle 2 桥2Outrigger Dimensions 支腿跨距Longitudinal span 纵向跨距Transverse span 横向跨距Outrigger Forces 支腿反力Maximum counterforce 最大支反力Overall Dimensions 外形尺寸(Length x Width x Height) (长x 宽x 高)技术描述Lifting Capacity 起重量Maximum rated capacity for main hook主钩额定起重量Maximum load moment最大起重力矩Boom and Components 主臂和零件Profile截面形状Number of sections节数Base boom length基本臂长度Base boom maximum lift height基本臂最大起升高度Base boom maximum working radius基本臂最大作业半径Fully extended boom length全伸臂长度Fully extended boom maximum lift height全伸臂最大起升高度Fully extended boom maximum working radius全伸臂最大作业半径Jib 副臂Jib length副臂长度Slewing speed回转速度Winch Performance 起升机构工作速度Main hoist – 3rd layer – single rope speed主卷扬-第三层-单绳速度Crane Boom Function Speeds 起重臂工作速度Elevation – up起臂Elevation – down落臂Full extension全伸Full retract全缩Outrigger Function Speeds 支腿工作速度Simultaneous full extension同步伸出Simultaneous full retract同步收缩Outrigger Controls 支腿操纵Dual outrigger controls – LH and RH side支腿操纵-左侧和右侧Ambient working temperature作业温度Engine and Transmission 发动机和变速箱Engine发动机Emission compliance排放标准Number of cylinders缸数Aspiration进气Rated power额定功率Maximum torque最大扭矩Estimated fuel consumption per 100 km100 km 油耗Fuel type燃油类型Fuel tank capacity燃油箱容积Manual gearbox手动变速箱Hydraulics 液压装置Combined system with dual pump带有双泵的组合系统Hydraulic controls:液压控制：Mechanical, multi-lever controls机械式，多杆控制底盘基本构造1-发动机Engine2-离合器Cluth3-变速箱Transmission Case4-万向节Universal Flange5-后桥壳Rear Axle Housing6-差速器Differential7-半轴Axle Shaft8-后桥Rear Axle9-中桥Intermediate Axle10-主减速器Reducer11-传动轴Drive ShaftEngineChassis and Components 底盘及其部件Axle drive system桥驱动系统Minimum turning radius最小转弯半径Maximum gradeability最大爬坡度Maximum traveling speed最高行驶速度Driver Cab 驾驶室Dong Feng truck cab东风卡车驾驶室Adjustable driver seat调式司机座椅可Fitted with heater加热器Operator Cab 操纵室Adjustable seat可调式座椅Ergonomically placed switches and gauges开关和仪表的布置符合人机工程学Recirculation fan循环风扇主要参数表最大起重量Max.Rated Lifting Capacity最大起升高度Max.Lifting Height主臂Main Boom副臂JibM最大起升力矩ax.Hoisting Moment最大起升速度(单绳) Max.Lifting Rope Speed 回转速度Slewing Speed外形尺寸Qutline Dimension整机重量Weight Data底盘号Chassis Model发动机型号Diesel Model发动机功率Max.Power of engline最大扭矩Max.Torque of engine最小转弯半径Min.Turing Radius最大爬坡度Max.Gradeabilitg最高行驶速度Max.Trave Ling Speed接近角Approach Angle离去角Angle of Departure支腿距离(纵向×横向) Qutriggers Di Stance。
汽车起重机构造与原理
汽车起重机构造与原理一、汽车起重机基本术语1、汽车起重机起重作业部分安装在专用或通用汽车底盘上的起重机。
参见图一2、整机。
具有齐全的上车、下车及附属装置的起重机。
3、上车(起重机部分)包括回转支承及其以上的全部机构的总和。
4、下车(运载车部分)回转支承以下部分，包括底架、底盘、支腿等各部件、机构和装置的统称。
(包括支腿在内的装载上车而行走的运载车)。
5、起重性能参数（参见表一）5.1起重量：起吊物体的质量。
5.2总起重量：起吊物体的质量与取物装置质量之和。
5.3额定总起重量起重机在各种工况和规定的使用条件下所允许起吊的最大总起重量。
(工况，指不同的臂长和仰角；规定的使用条件，如打支腿、地面的平整度、风力、设备状况等规定的使用条件)5.4最大额定总起重量起重机用基本臂处于最小额定幅度，用支腿进行作业所允许的额定总起重量，并以此作为起重机的名义起重量。
6、幅度（参见图二、图三）6.1幅度：起重机空钩时，回转中心垂线与吊钩中心之间的水平距离。
6.2工作幅度：起重作业时，回转中心垂线与吊钩中心之间的水平距离。
6.3最小工作幅度：起重机处于最大仰角时的工作幅度。
6.4额定幅度：某一额定总起重量所允许的最大工作幅度。
6.5最小额定幅度：最大额定总起重量所允许的最大工作幅度。
7、起重力矩：总起重量与相应的工作幅度的乘积。
8、起升高度：起重机起升到最高位置时，起重钩钩口中心到支承地面的距离。
9、倍率：动滑轮组的承载钢丝绳数与引入卷筒的钢丝绳数之比。
10、起升速度：平稳运动时，起吊物体的垂直位移速度。
10.1单绳速度：动力装置在额定转速下，在卷筒计算直径处第n层的钢丝绳速度。
10.2起重钩的起升(下降)速度钢丝绳单绳速度除以起升滑轮组倍率得到的值。
11、变幅时间(速度)变幅作业时，幅度从最大(最小)变到最小(最大)所用的时间。
12、最大回转速度空载状态下，基本臂在最大仰角时，所能达到的最快回转速度。
13、起重臂伸(缩)时间(速度)空载状态下，起重臂处于最大仰角，使吊臂由全缩(伸)状态运动到全伸(缩)状态所用的时间。
05第五章 起重机械
路起重机等。其特点是：具有起升机构、变幅机构、旋转机构
和行走机构。
汽车起重机
履带起重机
塔式起重机
5.1.2 起重机械分类
起重机械大致可以分为下列四个基本类型：
（4）升降机。包括：载人或载货电梯、连续工作的乘客升降机
等。升降机虽然只有一个升降动作，但远比简单起重机复杂， 特别是载人的升降机，要求有完善的安全装置和其它附属装置。
第五章 起重机械
工业特种设备安全
第5章 起重机械
5.1
起重机械基础知识
5.2
起重机械安全管理
5.3
起重机械安全装置
5.4
起重机械安全技术
5.5
起重机械检测检验
5.6 起重机械常见事故原因及控制
5.7 起重机械典型事故案例分析
5.1 起重机械基础知识
5.1.1 5.1.2 5.1.3 5.1.4 5.1.5 5.1.6
图5-2 L型单主梁门式起重机
2、门式起重机的构造
构造：由电气设备、小车、大车运行机构、门架和大车导 电装置等五大部分组成。抓斗门式起重机有时还设置煤斗车。 （1）电气设备
门式起重机的动力源是电力，靠电力进行拖动、控制 和保护。门式起重机的电气设备是指轨道面以上起重机的电 气设备，大部分安设在司机室和电气室内。
（2）小车 门式起重机小车一般由小车架、小车导电架、起升机构、小 车运行机构、小车防雨罩等组成，以实现小车沿主梁方向的 移动，取物装置的升降，以及吊具自身的动作，并适应室外 作业的需要。小车形式根据主梁形式的不同而异，主要有： ①双梁门式起重机的小车 ②单主梁门式起重机的小车 ③具有减震装置的小车
5.1.3 起重机械结构
5.1.3.1 5.1.3.2 5.1.3.3 5.1.3.4 5.1.3.5 5.1.3.6 5.1.3.7
第八章起重机械
第八章起重机械§8-1 起重机械一、装卸起重机械的分类 1．轻小型起重设备包含千斤顶、滑车、葫芦、卷扬机。
通常只有升降机构（卷扬机也可作水平移动）. 2．桥式类起重机包含通用桥式、龙门式、装卸桥等。
由起升机构、大车运行机构、小车运行机构构成。
3．臂架类起重机包含门座式、汽车吊、轮胎吊、铁路吊等。
由起升、旋转、变幅与行走四大机构构成起重机械的全面分类二、起重机械的基本构成要紧由驱动装置、工作机构、金属结构三大部分构成。
1、驱动装置：起重机械的动力设备。
现代起重机械驱动方式要紧有 电力驱动内燃机-电力驱动 内燃机-液压驱动2、工作机构：起升机构：使货物作升降运动的机械；运行机构：实现起重机械或者起重小车沿地面或者轨道运行的机构； 变幅机构：使吊具移动而改变幅度的机构；回转机构：使起重机械在水平面内作旋转运动的机构。
其中：起升机构是最基本的机构。
与其他三种组合成不一致的类型起重机械臂架类起重机轻小型起重设备桥式起重机梁式起重机 堆垛起重机龙门起重机 装卸桥 起重机桥式起重机通用桥式起重机与堆垛起重龙门起重机与装卸桥 千斤顶 滑车及滑车组卷扬机 葫芦固定臂架式起重机塔式起重机 汽车起重机 轮胎起重机 履带起重机 铁路起重机门座起重机悬臂起重机 桅杆起重机自行动臂挂式起重机3、金属结构：起重机械的基体与骨架。
作用：作为支承基础，布置与安装驱动装置及各机构。
三、起重机的基本参数1．额定起重量Q：起重机正常工作时，同意提升货物的最大重量与取物装置重之与。
2．起升高度H：运行轨道面或者地面到取物装置上极限位置的高度。
当取物装置可降到地面下列时，起升高度还包含下放深度。
3．跨度或者幅度——表示起重机的工作范围大小的参数跨度L：桥式起重机大车运行两轨道中心线间的距离幅度R：臂架类起重机旋转中心到取物装置中心线间的距离幅度要紧根据工作范围确定跨度要紧由工作需要或者场地确定4．额定工作速度：按安全、工艺、生产率等方面综合考虑起升速度：取物装置的上升速度变幅速度：从最大幅度变到最小幅度的平均线速度旋转速度：回转式起重机每分钟的转数行走速度：桥式起重机的大车运行速度5．起重机与机构的工作级别：说明起重机工作繁忙程度与载荷状态的参数。

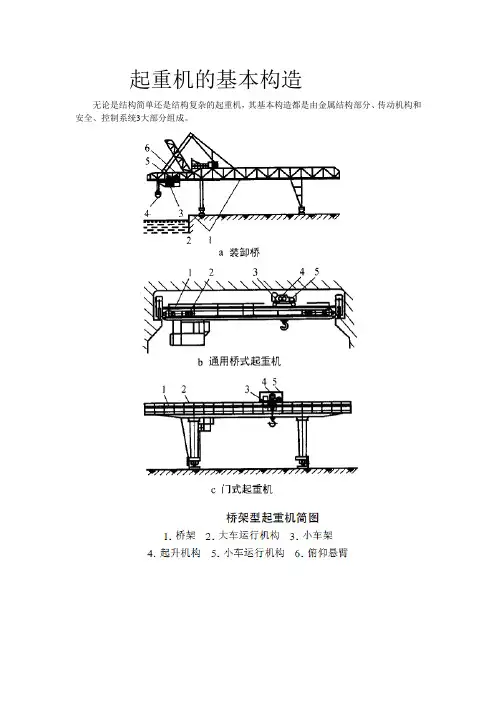

起重机的机械机构
起重机的基本构造无论是结构简单还是结构复杂的起重机，其基本构造都是由金属结构部分、传动机构和安全、控制系统3大部分组成。
能使起重机发生某种动作的传动系统，统称为起重机的机构。
因起重运输作业的需要，起重机要做升降、移动、旋转、变幅、爬升及伸缩等动作，而这些动作必须由相应的机构来完成。
起重机的基本机构有起升、运行、回转和变幅4个机构。
另外，还有塔吊的塔身爬行机和汽车、轮胎等起重机专用的支腿伸缩机构。
起重机的每个机构均由4种装置组成，即驱动装置、制动装置、传动装置和与机构作用直接相关的专用装置。
驱动装置分人力、机械和液压驱动装置。
制动装置是制动器。
不同类型的起重机使用各种不同型式的块式、盘式、带式、内张蹄式和锥形等制动器。
传动装置是减速器。
不同类型的起重机使用各种不同形式的斜齿轮、蜗轮和行星减速器。
一、起重机的起升机构起升机构的驱动装置采用电力驱动时为电动机。
其中，葫芦起重机多用异步鼠笼式电动机，其他电动起重机多采用绕线式异步电动机，或直流电动机。
履带、铁路起重机的起升驱动装置为内燃机。
汽车、轮胎起重机的起升机构驱动装置是由原动机带动的液压泵、液压油缸或液压电动机。
起升机构包括起升卷筒（或链轮）、钢丝绳（或链条）、定滑轮、动滑轮、吊钩（或抓斗、吊环、吊梁、电磁吸盘）等。
二、起重机的运行机构起重机的运行机构可分为轨行式运行机构和无轨行式运行机构（轮胎、履带式运行机构），这里只介绍轨行式运行机构。
轨行式运行机构除了铁路起重机以外，基本上都是电动机驱动形式。
此运行机构是由电动机、制动器、减速器和车轮四部分组成。
车轮装置由车轮、车轮轴、轴承及轴承箱等组成。
采用无轮缘车轮，是为了将轮缘的滑动摩擦变为滚动摩擦，此时应增设水平导向轮。
车轮与车轮轴的连接可采用单键、花键或锥套等多种方式。
起重机的运行机构分为集中驱动和分别驱动2种形式。
集中驱动是由一台电动机通过传动轴驱动两边车轮转动运行的运行机构形式，集中驱动只适合小跨度的起重机或起重小车的运行机构。
起重机械类型结构及参数
51
起重机的工作级别
利用等级 工作等级
U0 U1 U2 U3 U4 U5 U6 U7 U8 U9
