线材基础知识
通讯信号类线材基础知识
通讯信号类线材基础知识1、同轴线、信号线种类：阻抗RG174电缆：50欧姆 TV Antenna（电视天线）：300 欧姆RG58电缆：52 欧姆 Cable TV（有线电视）：73 欧姆RG59 电缆：75 欧姆 Twisted pairs（双绞线）：100-120 欧姆RG62 电缆：93 欧姆视频信号线阻抗控制为：75欧姆USB信号线差分阻抗为：90欧姆以太网差分信号线差分阻抗为：100欧姆RS422/RS485/CAN差分信号的差分阻抗为：120欧姆2、材料的介电常数：HIPS(阻燃V0级) 2-3 PMMA 2-5FEP 2.1-2.1 PMP(矿物填充) 2.3-2.3PFA 2.1-2.1 PMP 2.1-3.6PTFE 2.1-2.1 UHMWPE 2.3-2.3PCTFE 2-3 PMP(30%玻纤) 2.4-2.4HDPE 2.3-2.3 PS 2.4-2.7LDPE 2.3-2.3 HIPS 2.4-4.8LLDPE 2.3-2.3 PS(30%玻纤) 2.5-2.5PP(10%-40%矿物 )2.3-2.3 SAN 2.5-3.4PP(10%-40%滑石粉) 2.3-2.3 ECTFE 2.57-2.59PP(共聚) 2.3-2.3 SMA 2.8-2.8PP(均聚) 2.3-2.3 PPE(30%玻纤) 2.9-2.9PP(增韧) 2.3-2.3 PPE 2.7-2.7EVA 2.5-3 PMMA(增韧) 2.9-3.7ETFE 2.6-2.6 PSU 3-3.2PP(10%-40%玻纤) 2.6-2.6 PBT(30%玻纤) 3-4PE(30%玻纤) 2.7-2.8 PEI(30%玻纤) 3-4ABS 2.7-3.2 PEI(矿物填充) 3-4ABS(阻燃) 2.8-3 PET 3-4MABS 2.8-3 PET(30%玻纤) 3-4PC 2.8-3.8 PETG 3-4ABS/PC 2.9-3.2 ASA/PC 3-3.4PBT 2.9-4 PC(20%-40%玻纤) 3-3.5PA66(增韧) 2.9-5 PC(20%-40%玻纤，3-3.8PC/PBT 2.95-3.14 阻燃)CP 3-4PTFE(25%玻纤) 3-3 POM(低摩擦) 3-4PPS 3-3.3 LCP(矿物填充) 3-5.9LCP 3-4 CPVC 3-6PA610 3-4 PVDC 3-6PVC(硬质) 3-4 CAB 3-7PVC(硬质) 3-5 CA 3-8PVC(增塑) 3-5 PI 3.1-3.55PA11 3-9 ASA/PC(阻燃) 3.2-3.2PA12 3-9 PEEK 3.2-3.2SRP 3.1-3.1 SMMA .2-3.2ABS/PC(20%玻纤) 3.1-3.2 SAN(20%玻纤) 3.2-3.8PEI 3.1-3.2 PEEK(30%碳纤) 3.2-3.4PMMA(高耐热) 3.2-4 PPS(20%-30%玻纤) 3.3-3.8 LCP 3.3-3.3 PEKK(低结晶度) 3.3-3.3 PAR 3.3-3.3 PEEK(30%玻纤) 3.3-4.2 SMA(20%玻纤) 3.3-3.3 PSU(30%玻纤) 3.6-3.7ASA 3.3-3.8 PARA(30%-60%玻纤) 3.9-4.5 PC/PBT(玻纤填充) 3.3-3.9 PPA(33%玻纤) 3.7-3.9 POM 3.3-4.7 POM(增韧) 4-4.3PPSU 3.4-3.5 PA6 4-5PA46 3.4-3.8 PA66 4-5PA66(15%-30%玻纤，增韧) 3.4-4.2 PPS(40%玻纤) 4-4PESU 3.5-4.1 PAI 3.9-7.3PA66(30%玻纤) 3.5-5.6 PA66(30%矿物) 4-5PPA(30%矿物) 4-4.2 PA46(30%玻纤) 4-4.6电线原材料比重：铜： 8.9 铜包钢： 7.9铜包铝： 2.8 镀锡铜： 8.9锡包钢： 7.7 铝镁丝： 2.63铝箔： 2.7 铝箔麦拉：1.8 HDPE: 0.95 LLDPE: 0.92硅烷交联：0.93 ABS: 1.15PVC: 1.48 TPU: 1.2TPE: 1.2 低烟无卤： 1.5橡胶: 1.45 硅橡胶： 1.28PP: 0.9 PC: 1.2PBT: 1.3 PA: 1.15网络线的定义：五类网线： CAT.5 传输宽带：100MHz 传输速率：100Mbps超五类网线： CAT.5e 传输宽带：155MHz 传输速率：1000Mbps六类网线： CAT.6 传输宽带：250MHz 传输速率：1000Mbps六类增强型： CAT.6A 传输宽带：500MHz 传输速率：10Gbps七类网线： CAT.7 传输宽带：500MHz 传输速率：10Gbps。
线材知识
影像信号传输.高频信号传输
电源供应器.电子电路配线 电话连接线.卷线 计算机屏幕使用 LCD液晶显示器使用 网络连结线 计算机外设设备连接线 计算机外设设备连接线.电子电路配线
二、常用电线电缆材料
电缆用金属材料 1、 银
金属导电性及导热性最高﹐具有良好的耐腐蚀性及耐氧化性﹐有良好 塑性﹐易于焊接﹔主要用于镀层和包复层﹔主要用做耐高温线及(注﹕依 照集肤效应原理)用做高频通讯电缆导体。 导电性仅次于银﹐导热性仅次于金﹐银﹔抗腐蚀﹐无磁性﹐塑性好
2、裸铜线
铜线之分。绞合的目的是保持导体柔软
用热镀或电镀方式将金属锡镀于铜导体表面﹐以防止铜腐蚀/变色﹐及使导
3、镀锡铜线
体更易焊接。分为单根(或实心)镀锡铜线和绞合。绞合的目的是保持导体柔 软。 主要用于电子线上﹐一方面便于焊锡﹐另一方面由于导体较硬,不易弯曲﹐ 便于插到印刷电路板上面。
4、裸绞镀铜线
26
7/0.160mm 10/0.127mm 19/0.079mm 7/0.254mm 17/0.160mm 26/0.127mm
24
22
四、我司主要线材介绍
• 相关英文注解
Drain: 地线 P<Pair>: 一对 Braid :编织 Foamed PE :发泡PE PVC:聚氯乙烯 Thicked :厚度 Lay :绞距 Twist: 绞线 Twisted Pair :对绞 HD-PE: 高密度PE(聚乙烯) PP :聚丙烯 Overall Dia <OD> :外径 Filler :填充 Nylon :尼龙
5
四、我司主要线材介绍
线规: AWG(American Wire Gauge)美国线规=OD平方x0.7854x根数
线材基础知识

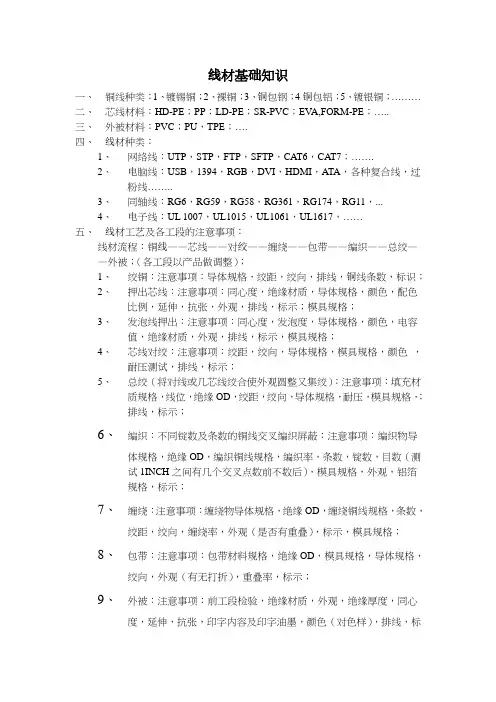

线材基础知识一、铜线种类：1、镀锡铜；2、裸铜；3、铜包钢；4铜包铝；5、镀银铜；………二、芯线材料：HD-PE；PP；LD-PE；SR-PVC；EV A,FORM-PE；…..三、外被材料：PVC；PU，TPE；….四、线材种类：1、网络线：UTP，STP，FTP，SFTP，CAT6，CA T7；…….2、电脑线：USB，1394，RGB，DVI，HDMI，ATA，各种复合线，过粉线……..3、同轴线：RG6，RG59，RG58，RG361，RG174，RG11，...4、电子线：UL 1007，UL1015，UL1061，UL1617，……五、线材工艺及各工段的注意事项：线材流程：铜线——芯线——对绞——缠绕——包带——编织——总绞——外被；（各工段以产品做调整）；1、绞铜：注意事项：导体规格，绞距，绞向，排线，铜线条数，标识；2、押出芯线：注意事项：同心度，绝缘材质，导体规格，颜色，配色比例，延伸，抗张，外观，排线，标示；模具规格；3、发泡线押出：注意事项：同心度，发泡度，导体规格，颜色，电容值，绝缘材质，外观，排线，标示，模具规格；4、芯线对绞：注意事项：绞距，绞向，导体规格，模具规格，颜色，耐压测试，排线，标示；5、总绞（将对线或几芯线绞合使外观圆整又集绞）：注意事项：填充材质规格，线位，绝缘OD，绞距，绞向，导体规格，耐压，模具规格，；排线，标示；6、编织：不同锭数及条数的铜线交叉编织屏蔽：注意事项：编织物导体规格，绝缘OD，编织铜线规格，编织率，条数，锭数，目数（测试1INCH之间有几个交叉点数前不数后），模具规格，外观，铝箔规格，标示；7、缠绕：注意事项：缠绕物导体规格，绝缘OD，缠绕铜线规格，条数，绞距，绞向，缠绕率，外观（是否有重叠），标示，模具规格；8、包带：注意事项：包带材料规格，绝缘OD，模具规格，导体规格，绞向，外观（有无打折），重叠率，标示；9、外被：注意事项：前工段检验，绝缘材质，外观，绝缘厚度，同心度，延伸，抗张，印字内容及印字油墨，颜色（对色样），排线，标识；六，生产中使用的测试工具：1、测铜线：分厘卡，延伸机；2、测绞距：游标卡尺，布尺；3、测同心度：数显示放大镜；4、测OD：厚薄规，游标卡尺，布尺；5、测延伸及抗张：拉力机；七、押出机头及模具的分类：1、机头分为：传统机头，U7奂对机头，U14机头，FEP机……2、模具：传统模具，U7模具，U14模具，FEP模具，钻石模具……八、各种电线的设计与开发：。
《线材基础知识》课件
接影响。
耐腐蚀性
线材抵抗化学物质侵蚀 的能力，与其材质和表
面处理有关。
抗氧化性
线材在高温或空气中保 持稳定，不被氧化的能
力。
电绝缘性
线材在电场中的绝缘性 能，影响其作为导线的
电气性能。
线材的性能指标
导电性能
衡量线材传导电流的能力，与 电阻、电导率等参数相关。
详细描述
线材是一种常用的工程材料，其基本定义是指长度较长、横 截面较小的金属或非金属材料。这些线材通常用于制造各种 产品或工程结构中的受力或传力部件，如钢筋、钢丝、钢绞 线等。
线材的常见分类
总结词
线材可以根据不同的分类标准进行分类，常见的分类方式包括按材质、形状和用途等。
详细描述
根据材质的不同，线材可以分为金属线材和非金属线材两大类。金属线材如钢丝、钢筋 等，具有良好的机械性能和耐腐蚀性，广泛应用于建筑、交通、能源等领域。非金属线 材如塑料线、纤维线等，具有轻便、绝缘性好等特点，主要用于电子、通信、航空航天
《线材基础知识》 ppt课件
目录
CONTENTS
• 线材的定义与分类 • 线材的特性与性能指标 • 线材的生产工艺与制造流程 • 线材的连接与加工方法 • 线材的选用与使用注意事项
01 线材的定义与分类
线材的基本定义
总结词
线材是指长度较长、横截面较小的金属或非金属材料，通常 用于制造各种产品或工程结构中的受力或传力部件。
存储方式
合理存放线材，避免过度 弯曲、挤压和潮湿等对线 材造成损害。
感谢您的观看
THANKS
02 线材的特性与性能指标
线材的物理特性
01
02
线材基础知识
第一章线材基础知识一、检测工具的使用（1）酸洗磷酸盐测试，使用的检测工具有烧杯、吸管、滴定管等仪器，主要测试磷酸盐之全酸度（33-37）、游离酸酸比（5-7）与含铁量。
（2）分厘卡经品保校验且有合格标识和补正卡后方可使用。
每次测量时先归零，然后按正确的测量方法去量测（圆经必须在同一截面上测试三点）读值±补正值，对精度产生怀疑时，应及时将工具送交品保部校验。
二、盘元（1）盘元验收作业流程图Array（2）盘元（材料）按含碳量的多少可分成哪几类？目前公司使用的盘元有哪几类？答：按碳的含碳量可分为：低碳钢、中碳钢、高碳钢、合金钢。
目前公司使用的盘元有：低碳钢：其材质有CH6A、1008K、M10、CH10K、1015K等；中碳钢：其材质有CH38F、CH40K、35ACR、40ACR、1039等；合金钢：其材质有10B21、10B33、10B38、SCM435、SCM415、4140等。
（3）前公司使用的盘元有哪些厂商，各厂商代码是什么？答：使用之厂商有：浦项 (代码PO)、中山(代码NS)、阪和(代码NB)、南达(代码SO)、优基诺(代码US)、太钢(代码TG)、宝钢(代码AG)、沙钢(代码HG)、聚亨(代码TY)、包钢(代码BG)、印尼(代码PT)等。
三、酸洗（1）酸洗作业流程图：（2）盘元或线材经过酸洗的目的是什么？答：线材在酸洗时经弱中强酸。
盐酸浓度5-10%为弱酸，其作用是剥离氧化膜，盐酸浓度15-20％为强酸，其作用是侵蚀素材，盐酸浓度10-15％为中酸，其作用是剥离氧化膜及侵蚀素材。
若盐酸浓度大于20％素材会大量侵蚀，线材酸洗应避免盐酸浓度过高。
（3）线材在磷化液反应的作用是什么？答：其作用是：线材在经过加温后的磷化液中，做上磷酸锌皮膜，这层皮膜附着力极强，可随着线材在冷镦变形时变型，起着隔离或减少模具和线材之间的磨擦，延长模具的使用寿命。
（4）润滑主要目的是什么？答：润滑的主要目的是在磷酸盐皮膜表面增加润滑作用，在伸线和冷墩变形时磨擦阻力减小。
线材基础必学知识点
线材基础必学知识点
1. 线材的材料：常见的线材材料有铜、铝、铁、钢、银等。
其中，铜线具有良好的导电性能和可焊性，广泛用于各种电气连接；铝线轻便且价格相对较低，常用于输电线路和低压电气设备。
2. 线材的截面积和导电能力：线材的截面积越大，其导电能力越强。
通常以：平方毫米（mm²）为单位来表示截面积大小。
3. 线材的绝缘材料：线材表面涂覆或包裹绝缘材料，以防止电流泄露或短路。
常见的绝缘材料有聚氯乙烯（PVC）、聚乙烯（PE）、聚丙烯（PP）等。
4. 线材的额定电流和额定电压：线材能够承受的最大电流和电压称为额定电流和额定电压。
选择合适的线材规格是确保电路安全、可靠运行的关键。
5. 线材的接头与连接方式：线材在使用过程中需要进行连接，常见的连接方式有焊接、螺纹连接和插拔连接等。
接头的质量将直接影响电路连接的可靠性。
6. 线材的损耗和温升：当电流通过线材时，会产生一定的电阻损耗和热量，导致线材温升。
合理选择线材规格和加强散热措施，可以降低损耗和温升，提高线材的使用寿命。
7. 线材的阻抗：线材导体材料和几何形状等因素会影响线材的阻抗大小。
合理的线材选择可以降低电路的阻抗，提高电路的传输效率。
8. 线材的防护措施：在特殊环境下，线材可能受到机械、化学、热或
电磁等因素的损害。
为了保护线材的安全和可靠性，需要采取适当的防护措施，如加装护套、使用绝缘管或套管等。
以上是线材基础必学的一些知识点，了解这些知识可以帮助你更好地选择和使用线材，并确保电路的安全和可靠性。
线材基础知识
8.线材规格对照表
•
导体截面积：约等于0.78Nd² N:铜丝数量 d：铜丝大小
二、常用UL认证线材介绍
UL1007 PVC电子线 额定温度80℃ 额定电压300V 32AWG-16AWG UL3302 无卤电子线/排线 额定温度105℃ 额定电压30V 32AWG-24AWG UL3385 无卤照射PE电子线 额定温度105℃ 额定电压300V 32AWG-18AWG UL1061 300V 80°电子线30AWG -16AWG ,单根或者裸铜，镀锡铜丝 UL10064 极细铁氟龙电子线 额定温度105℃ 额定电压30V 32AWG-28AWG UL1015 600V 105°电子线32AWG -10AWG ,单根或者裸铜，镀锡铜丝 UL1571 PVC电子线可做排线 额定温度80℃ 额定电压30V 34AWG-24AWG UL2468 PVC并排线 额定温度80℃ 额定电压300V 28AWG-18AWG UL2651大PIN位排线PVC 额定温度105℃ 额定电压300V 30AWG-26AWG(常用灰排线） UL2547 80°多芯屏蔽线缆80度，30-16AWG 2-3芯，录放音响电子系统 UL2854 80°30V 多芯屏蔽线缆80度，30-18AWG UL2725 30V 80° 30-28AWG 2-13芯用于2类系统视听电子设备内外部连接线 UL1185,300V 80°单芯屏蔽线，30-4AWG 单根或者裸铜，镀锡铜丝
17
6.常用线材颜色
Black 黑色 Yellow 黄色
White Blue Brown Gray Pink
Ivory Beige
白色 蓝色 棕色 灰色 粉红色
象牙色 贝吉色
线材基础知识
2019/2/3
二、铜线的各种性能 1. 导体电阻 — 导体之电阻与其长度成正比与其截面积成 反比 。 R=ρ（L/A） 其中ρ称为导体之电阻系数，单位为：ohm-cm 2.导电率—以20℃时长度为1m、截面积为1mm2之标准软铜线 之电阻 1/58ohm(0.017241 ohm) 为基准，称为 100% 导电率。 电阻愈大，则导电率愈低，两者成反比例。 3.耐弯折性—单线之一端固定，另一端加上重量使垂直向下， 然后来回180地弯折，直至线断为止，弯折次数愈多，表示 耐弯折性愈强。 4.拉断力—抗张试验时，施于试样而使其断裂之最大负荷重 量或力。 5.抗张强度—抗张试验时，使得试样断裂，单位面积承受的 拉断力 6.伸长率 — 于规定之标准距离，试样经伸长至断裂后所增 加之长度与原来长度之比率。 导体在温度不同时会有不同的阻抗，一般常以20℃或 L R 25℃时为标准，温度愈高，阻抗会愈大。 A
8
UL758 导体规格标准
2019/2/3
9
2019/2/3
10
二 、绞铜导体规格的确定 1.单位换算 单铜导体可通过用千分尺或者螺旋测微表直接测量直径，对照标准确定 规格即可﹔绞铜导体不能直接测量，而要通过计算截面积来确定规格。UL 758导体标准里有用mil(密尔)和 cmil(圆密尔)作单位，所以先要懂得它们 和国际单位（公制单位）的换算。mil(密尔)是长度单位，cmil(圆密尔)是 面积单位。 1inch（英寸） = 25.4mm = 1000 mil；1mm = 39.37mil； 1inch2 = 106 cmil；1mm2 = 39.372 cmil = 1550 cmil 2.截面积的计算 UL758对导体截面积的计算，和我们以前学习到的计算圆的面积不一样， 假设： A 为截面积，单位为cmil或mm2﹔d为绞铜组成中单根铜线的直径， 单位为mil或mm﹔n为绞铜导体由单根直径为d组成的条数﹔则其截面积为 A = 0.7854*nd2 ※ 这里需特别指出：上面的计算公式只适用于确定导体规格标准时截 面积的计算，不能用于其它面积计算! 举例：请计算导体7/36AWG = 7/0.127mm (36AWG Solid = 0.127 mm)是属于 什 幺规格的。 解：n = 7, d = 0.127*39.37mil, 则 A = 0.7854*n*d2 = 7*(0.127*39.37)2 = 174.9993cmil
线材基础知识
线材基础知识目录一、线材概述 (2)1.1 线材定义 (3)1.2 线材分类 (3)1.2.1 按材质分类 (4)1.2.2 按截面形状分类 (5)1.2.3 按用途分类 (6)二、线材生产工艺 (7)2.1 原材料准备 (8)2.2 线材成型工艺 (9)2.3 线材表面处理工艺 (10)三、线材性能与检测 (11)3.1 线材力学性能 (12)3.2 线材电学性能 (13)3.3 线材热性能 (14)3.4 线材环保性能 (16)3.5 线材质量检测方法 (17)四、线材应用领域 (18)4.1 建筑行业 (19)4.2 电子行业 (20)4.3 通信行业 (21)4.4 纺织行业 (22)4.5 轨道交通 (23)五、线材市场与供应链 (24)5.1 线材市场概况 (25)5.2 线材供应链结构 (26)5.3 线材价格波动及影响因素 (28)六、线材产业发展趋势 (29)6.1 技术创新与研发动态 (30)6.2 市场需求与挑战 (31)6.3 行业发展趋势与前景展望 (32)一、线材概述作为现代工业、通信、电子及建筑等领域不可或缺的基础材料，是指由金属（如铜、铝等）或其他合金材料制成的连续带状型材。
线材具有多种形态和规格，广泛应用于电力传输、信号传输、制造加工、建筑连接等方面。
线材可定义为一种细长且连续的金属条带，根据其用途和特性可分为多种类型。
常见的线材分类主要包括：电力线、通信线、数据线、音视频线、网络线等。
这些线材在结构、性能及外观上都有所区别，以满足不同的应用需求。
线材的发展历经多个阶段，随着科技的不断进步，其制造工艺和性能也在持续提升。
从最初的简单手工制作，到现在的自动化生产，线材的精度、稳定性和可靠性得到了极大的提高。
新型材料的出现，如纳米材料、高性能合金等，也为线材的进一步发展提供了广阔的空间。
线材作为现代社会的连接纽带，其重要性不言而喻。
在电力、通信、电子、建筑等行业中，线材是信息传输和能量转换的关键元件。
线材结构的基础知识
线材结构的基本知识
培训文件
GX-MQ-099
起草：
审核：
批准：
20 年月日发布 20 年月日实施
1.导体：
导体材质分祼铜和镀锡铜（有直放与绞铜），导体规格有30AWG:7/0.10MM 、10/0.08MM; 28AWG:7/0.127MM 、7/0.12MM 、10/0.10MM;26AWG:7/0.16MM 、12/0.12MM 、19/0.10MM; 24AWG:7/0.20MM 、11/0.16MM 、19/0.12MM;22AWG:17/0.16MM;20AWG:21/0.18MM; 18AWG:34/0.18MM 、41/0.16MM 等等 2.芯线：
绝缘材质分SR-PVC 聚氯乙烯、PP 聚丙烯、PE 聚乙烯：LD-PE 低密度PE 、HD-PE 高密度PE 、 FPE 发泡PE 、TFE 铁弗龙等等 3.填充：
填充有棉纱、高强丝、充麻及填充胶条等 4.遮蔽：
用途1.防止外界电场干扰，2.防止信号被窃取，3.防止漏话 4.1.AL 铝箔:分单面和双面导电铝箔，双面发亮铝箔、银色和蓝色 4.2.缠绕：材质、条数、导体ID 4.3.编织、锭数、条数、导体ID
5.地线：功能：与AL 一起将静电荷引入地下，需与AL 导电面接触
6.外被：材质有PVC 聚氯乙烯（耐寒ABS ）、PU 聚尿烯、橡胶等
线材结构的基本知识
编号
版本 A 版 页数
1 OF 1
绝缘材质SR-PVC 导体
棉纱填充 铝箔AL 地线
外被。
《线材基础知识》课件
包覆
包覆是将线材表面覆盖一层绝 缘材料，以提高线材的绝缘性 能和耐腐蚀性。
绞合
绞合是将多股线材合并在一起， 形成一根更加坚固和耐用的线 材。
线材的规格及标准
规格 直径 长度 材质 标准
描述 线材的直径决定了其导电性和强度。 线材的长度可以根据需求进行定制。 线材的材质影响其导电性、耐腐蚀性和强度。 线材的生产和质量要符合相关的国际标准。
《线材基础知识》PPT课 件
线材是指用金属材料制成的细长产品，常见的线材分类有钢丝、铜线等。本 课件将介绍线材的定义和分类，生产工艺，规格和标准，主要用途，加工工 艺，检测和质量控制，以及市场前景与展望。
线材的定义和分类
什么是线材？
线材是由金属材料制成的细 长产品，具有导电、导热和 强度等特性。
常见的线材分类
成型和弯曲
2
需长度，并修整线材的外表形态。
将线材进行成型和弯曲，使其适应不同
形状和结构的应用场景。
3
焊接和接头
线材的焊接和接头工艺，用于连接不同 线材的段落。
线材检测及质量控制
视觉检测
拉伸测试
通过视觉检测设备对线材的外表 进行检测，确保表面无明显缺陷。
通过拉伸测试，测试线材的强度 和塑性。
导电性测试
线材的主要用途
1 电气领域
线材广泛应用于电缆、电机、变压器等电气 设备中。
2 建筑行业
线材用于建筑结构的加固和电气系统的布线。
3 汽车制造
线材在汽车电器、传感器等系统中起着重要 的作用。
4 航空航天
高性能线材广泛应用于航空航天领域，满足 复杂工况下的需求。
线材加工工艺
1
切断和修整
通过切断和修整工艺，将线材切割成所
线材基础知识
2、绝缘体(胶体部分)：
2.1：绝缘体材料：纸、棉、漆、塑料、橡胶、云母等；其中塑料在电线中使用最广。
塑料主要有PVC（聚氯乙烯）、 PE（聚乙烯）、PP（聚丙烯）等。
2.2：绝缘电阻：UL/CULF规定线材绝缘体的最低绝缘电阻为：20℃，500VDC，2.5MΩ/1KFT。
CUL标识(举例):LONG HUI CUL TYPE SJTW 18AWG×3C105℃FT2 300V
VDE标识（举例）：LONG HUI HO3VV-F3G0.75mm2 VDE ÖVE KEMA-KEVR CEBEC
CCC标识（举例）：LONG HUI 227 IEC 53（RVV） 300/500V 3×0.75mm290℃CCC 2002010105024716
0.0063
0.0201
956
10
2.59
0.1019
5.26
3.36
35
0.142
0.0056
0.0169
1,200
11
2.30
0.0907
4.17
4.24
36
0.127
0.0050
0.0127
1,530
12
2.05
0.0808
3.332
5.31
37
0.114
0.0045
0.0098
1,377
13
VDE/CCC则规定了各种不同线种在70℃，80-500VDC下的最小电阻。
（UL/CUL与VDE/CCC标准中对绝缘电阻的测试方式不同）
2.3：绝缘材料的阻燃性：
2.3.1：UL/CUL有明确定分为：FT1、FT2、FT4、FT6、VW-1；其中FT1或VW-1是UL对电线的常用要求，CUL（CSA）一般只要求达到FT2标准。
史上最全的线材基础知识讲解
IEEE线缆
常见为1394标准线缆，传输速率可达400M/SEC
DVI线缆
是比较高级的数据传输线，传输速率可达1.5G/SEC
网络线
最常见的局域网连接线缆，现常用的为CAT5、CAT5e、CAT6和CAT6e等。主要区别是绞距不同，还有单股和多股的区 别，单股比多股传输速率高
同轴线 见下页详细介绍 光纤 略
11
线材的结构
光纤
我们公司暂没有加工光纤的能力，暂不做介绍。
大功率电源
提供大功率动力电源，暂不做详细介绍
12
三、MARKER(印字）
13
线材的印字
在线材的生产过程中，很多时候要求在线材表面印字说明线材的特性， 这些特性通常包括以下几个方面：线材符合的安规信息、线径、使用 环境、机械性能、阻燃等级、生产商等。 下面以上海乐庭电线电缆有限公司生产的一款电子线的印字内容进行 说明，其线材上的印字内容如下：
10
线材的结构
电话线
电话线的结构比较统一，常见为导体、绝缘加护套的结构。
黑 红 绿 黄 护套 绝缘 导体
电话的芯线
电话线的导体以多支铜绞合为主； 根据实际使用环境可以有二芯、四芯、六芯、八芯或更多。
电话线结构示意图
电话线的材质
电话线的绝缘一般使用PE； 护套使用PVC ； 导体使用裸铜或镀锡铜。
07
08 4 42 5 52 53
内部布线用导体温度为90℃的单芯实心导体无护套电缆（227IEC 07）
内部布线用导体温度为90℃的单芯软导体无护套电缆（227IEC 08） 轻型无护套软电缆 扁形无护套软线（227IEC 42） 一般用途护套软电缆 轻型聚氯乙烯护套软线（227IEC 52） 普通聚氯乙烯护套软线（227IEC 53）
线材基础知识讲解
材料基础知识培训、线材1.结构外被Jacket 编织braid 缠绕spiral 铝箔AL麦拉MYLAR 绝缘体insulation 导体conductor2.Jacket起保护作用,押出方式有三種.套管式半套管式填充式外觀分為霧面、亮面、半霧。
外被印字低壓電腦線SPACESHUTTLECSACASIE 號設備用線多導體FTICSA 垂直燃燒等級所有ULSTYLE 有各自不同之額定電壓與溫度。
3．Braid/spiral(1) .起防幹扰，屏蔽作用(2) .材質一般為Tinnedcopper(3).B 、BraidS 、Spird二、插頭結構1．膠芯2．Pin 針廠商英文名(太空梭)加拿大工業協會LL80761AWMIIA/B UL26726AWM t UL 標識VWL tUL 垂直燃燒等級 E10144 廠商UL 證號 80°C30V 額定電壓、 溫度 LOW VOLTAGE COMPUTER STYLE2919 t 2919型號規範CBLE3．鐵殼(1).膠芯、材料PBT+CLASSFIBER玻纤(2).顔色:白色、黑色、藍色(3).作用:絕緣、隔離(1).Pin針材質銅合金。
⑵.電鍍：TinPlated鍍錫.GoldFlash漂金.(3).作用:做地線連接作用插頭種類(1).DB類DB9P-50P(2).HDB類HDB15P(高密度DB插頭)一般用於顯示器接口(3).CEN類(焊線式、編線式)(母端帶扣環)一般用於打印機接口分任位型及新型⑷.大DIN類3-9P分車針對性沖針兩種⑸.MiNiDIN類3-9P一般用於鼠標，鍵盤，分車針，沖針(6).RCA類分梅花式,高張力式(銅管式)(7).USB類USBATYPEUSBBTYPEMiNiUSB(8).IEEE1394類4-6P(9).立體頭(2.5-3.5)分單音，雙音.(10).香蕉頭(11).電話頭(PC頭)4P4C6P6C8P8C(12).PCFMCA類(13).DVI類等1、電線供應商:億泰(EVERTOP)瑞興(REIHSING)萬泰(WONDERFUL)高鋒(KEENTOP)元太(YUANTAI)新亚(XINYA)2、膠殼和端子的供應商捷仕美(JMT)威力盛(WST)加煒(JWT)世荃(SC)營暢(臺灣)(WTR)健暉(JH)旗欣(ECI)3、客戶協發友訊益衡精原龍駿康舒七盟TYCO等a、連接端子b、空中接導端子c、PC板端子(PCBTERMINAL)d、管狀端子e、圓盤端子(RINGTERMINAL)注:端子按包裝類別可分為兩种:連續端子(L)和單粒端子(S)磷青銅端子可以代替黃銅端子使用，黃銅端子不可以代替磷青銅端子使用,pc板上一般用磷青銅端子端子按材質可分為:黃銅端子(B)、磷青銅端子(P)、不銹鋼端子(S)、鋁端子、鐵端子等2、厂內的常用端子a、黃銅端子銅質為黃色b、磷青銅端子銅質為紅色，一般可從切面看到.。
线材基础培训资料
线材基础培训资料导言:线材是电气工程中不可或缺的重要组成部分。
了解线材的基础知识对于电气工程师和技术人员来说非常重要。
本文将介绍线材的种类、结构、性能、应用以及选择和安装时需要考虑的因素。
希望通过这些信息，读者可以对线材有一个全面的了解。
一、线材的种类线材根据材料的不同可以分为铜线和铝线，其中铜线是最常用的。
根据导电材料的纯度，铜线又分为无氧铜线和含氧铜线。
无氧铜线因其纯度高，导电性能好，因而使用广泛。
除了铜线之外，还有铜包铝线，主要用于延长输电距离。
二、线材的结构线材主要由导体，绝缘层和护套组成。
导体是线材的核心部分，用于传输电能。
绝缘层包裹导体，防止漏电和短路。
护套作为外壳，可以保护线材免受机械和环境损害。
三、线材的性能线材的性能包括导通性、抗拉强度、耐磨性、耐高温性以及耐腐蚀性等。
导通性是最基本的要求，线材的导通性好，电能传输效率高。
抗拉强度决定了线材的拉伸能力，耐磨性能和耐高温性能可以使线材在恶劣环境下稳定运行。
耐腐蚀性能可以延长线材的使用寿命。
四、线材的应用线材广泛应用于建筑、电气设备、通信设备等领域。
在建筑领域，线材用于房屋的电力供应。
在电气设备中，线材将电能传输到各种电气设备中。
在通信设备中，线材用于传输数据和信号。
