简述可编程控制器的工作原理

简述可编程控制器的工作原理

简述可编程控制器的工作原理可编程控制器(Programmable Logic Controller,PLC)是一种用于工业自动化控制的电子设备,它基于数字逻辑技术,通过编程控制输入/输出信号,实现对工业控制系统的自动化控制。

PLC的工作原理主要包括以下几个步骤:1. 输入信号采集:PLC连接到各种输入设备,如传感器、按钮等,监测系统的各种输入信号。

当输入信号发生变化时,PLC会采集这些信号并将其转换为数字信号。

2. 编程逻辑控制:使用特定的编程语言,例如传统的梯形图编程语言(Ladder Diagram)或其他高级编程语言(例如结构化文本语言),对PLC进行编程来实现所需的控制逻辑。

编程逻辑是由一系列逻辑函数和定时器/计数器等进行组合结构的。

3. 输出信号控制:根据编程逻辑,PLC控制输出设备,例如电机、阀门等,通过输出相应的信号进行动作控制。

PLC通过数字转模拟转换器(DAC)或模拟输出模块将数字信号转换为模拟信号,以控制模拟设备。

4. 循环扫描:PLC以固定的时间间隔进行循环扫描(通常为几毫秒),检测输入信号的变化并执行相应的控制逻辑。

它会不断地检查输入信号,更新输出信号,并根据需要调整和执行控制逻辑。

5. 通信和数据交换:PLC可以与上位机或其他PLC进行通信,并进行数据交换。

这些通信可以包括与监视、报警、数据存储等系统的交互,以实现更复杂的控制功能。

总的来说,PLC的工作原理是通过输入信号采集、编程逻辑控制、输出信号控制、循环扫描和通信数据交换等步骤,实现对工业自动化控制系统的灵活和可靠的控制。

它具有模块化、灵活可编程和广泛适用等优势,被广泛应用于各种工业领域。

PLC的基本组成和工作原理

PLC的基本组成和工作原理

PLC的基本组成和工作原理PLC(Programmable Logic Controller)是一种用于实现工业自动化控制的计算机控制系统。

其组成和工作原理如下。

1.基本组成PLC系统通常由中央处理器CPU、内存模块、输入模块、输出模块和通信模块组成。

-中央处理器(CPU):是PLC系统的核心部件,负责执行控制程序并进行数据处理和逻辑运算。

-内存模块:用于存储程序代码、数据和中间结果等信息。

-输入模块:负责接收来自外部的传感器、开关等输入信号,并将其转换为数字信号供CPU处理。

-输出模块:负责将CPU处理后的数字信号转换为电流、电压等输出信号,控制执行器、驱动器等执行设备。

-通信模块:用于与其他PLC系统、计算机或设备进行数据交换和通信。

2.工作原理PLC系统的工作原理可以分为五个步骤:扫描输入、执行程序、更新输出、循环扫描和通信。

-扫描输入:将输入模块接收到的外部信号转换为数字信号,并存储在内存中。

这些外部信号通常来自传感器、开关等设备,如温度传感器、按钮开关等。

-执行程序:CPU根据存储在内存中的控制程序进行逻辑运算和数据处理。

控制程序通常由用户通过编程语言编写,用于实现控制逻辑和算法。

-更新输出:根据CPU执行程序的结果,将输出信号存储在内存中。

输出模块将内存中的数字信号转换为电流、电压等输出信号,控制执行设备的执行器、驱动器等,如电机、电磁阀等。

-循环扫描:PLC系统以循环的方式不断扫描输入、执行程序和更新输出的过程,实现对工业控制系统的持续监测和控制。

-通信:PLC系统可以通过通信模块与其他PLC系统、计算机或设备进行数据交换和通信,实现远程监测和控制。

PLC系统的工作原理可以通过一个简单的例子来说明。

假设有一个自动灯控系统,根据光照强度自动控制灯的开关。

传感器将光照强度转换为输入信号,并将其传递给PLC系统的输入模块。

CPU执行存储在内存中的控制程序,判断光照强度是否低于设定值。

如果低于设定值,则CPU更新内存中的输出信号。

PLC的基本原理及工作方式

PLC的基本原理及工作方式

PLC的基本原理及工作方式PLC(可编程逻辑控制器)是一种用于控制机器和自动化系统的计算机设备。

它以电子方式模拟和控制物理过程,广泛应用于工业生产、自动化系统和机械设备的控制。

本文将介绍PLC的基本原理和工作方式。

一、PLC的基本原理PLC的核心原理是基于逻辑控制。

它使用硬件电路和软件编程相结合的方式,实现对设备和过程的控制。

PLC的基本原理包括输入、输出和处理。

1. 输入(Input):PLC接收来自传感器、按钮和其他设备的输入信号。

这些输入信号可以是开关状态、传感器检测到的物理量或其他控制信号。

2. 输出(Output):PLC根据输入信号的分析和处理,通过输出接口控制执行器、马达、阀门等设备的工作状态。

输出信号可以包括开关信号、驱动电压等。

3. 处理(Processing):PLC中有一个中央处理器(CPU),负责执行编程逻辑。

它将输入信号和存储在其内部存储器中的程序进行比较、计算和逻辑运算,从而确定正确的输出信号。

其中,PLC的内部存储器由程序和数据两部分组成。

程序存储器存储PLC的控制程序,用于处理输入信号并输出相应信号。

数据存储器用于存储各类变量、计数器和定时器等数据。

二、PLC的工作方式PLC的工作方式可以分为扫描周期和周期内的逻辑运算。

1. 扫描周期(Scan Cycle):PLC以固定的扫描周期工作,通常为几毫秒至几十毫秒不等。

扫描周期是指PLC运行一次完整的输入-处理-输出过程所需要的时间。

在一个扫描周期内,PLC对输入信号进行采集,对采集到的信号进行处理,然后确定相应的输出信号。

2. 周期内的逻辑运算:在一个扫描周期内,PLC执行编程逻辑,对输入信号进行处理和判断,并根据程序设定的条件和逻辑进行计算。

根据计算结果,PLC确定输出信号的状态。

如果程序中有循环、计数器或定时器,PLC会根据这些设定进行相应的操作。

PLC的工作方式可分为三个步骤:输入采样、逻辑处理和输出响应。

在输入采样阶段,PLC读取输入信号的状态,并将其存储在内部存储器中。

PLC的工作原理

PLC的工作原理

PLC的工作原理PLC(可编程逻辑控制器)是一种专门用于自动化控制系统的电子设备,它通过编程来实现各种工业过程的控制和监控。

PLC的工作原理是通过输入信号的检测和处理,再根据预设的程序逻辑进行计算和判断,最后输出相应的控制信号,从而实现对工业设备的精确控制。

PLC的工作原理主要包括以下几个方面:1. 输入信号检测和处理:PLC通过输入模块接收外部的信号输入,如开关、传感器等。

输入信号经过滤波、放大和隔离等处理后,转化为数字信号供PLC内部使用。

2. 程序逻辑运算:PLC内部有一个程序存储器,用于存储用户编写的控制程序。

控制程序是基于逻辑运算的,根据输入信号的状态和用户设定的逻辑条件,进行判断和计算,确定输出信号的状态。

3. 输出信号控制:PLC通过输出模块将计算得出的控制信号转化为相应的输出信号,如控制继电器、电磁阀等。

输出信号经过放大和隔离等处理后,驱动外部的执行机构,实现对工业设备的控制。

4. 程序执行循环:PLC内部有一个运算器,用于执行控制程序。

PLC会周期性地扫描输入信号的状态,并根据程序逻辑进行计算和判断,最后更新输出信号的状态。

这个循环过程的周期称为扫描周期,普通在几毫秒到几十毫秒之间。

5. 人机界面:PLC通常还配备有人机界面设备,如触摸屏或者键盘等。

通过人机界面,用户可以对PLC进行编程、参数设置、监控和故障诊断等操作,提供了方便和灵便的控制手段。

PLC的工作原理可以简单概括为输入信号的检测和处理、程序逻辑的运算、输出信号的控制以及循环执行程序。

通过这种方式,PLC能够实现对工业设备的精确控制,提高生产效率、降低成本和提升产品质量。

在工业自动化领域,PLC已经成为不可或者缺的控制设备,广泛应用于各个行业和领域。

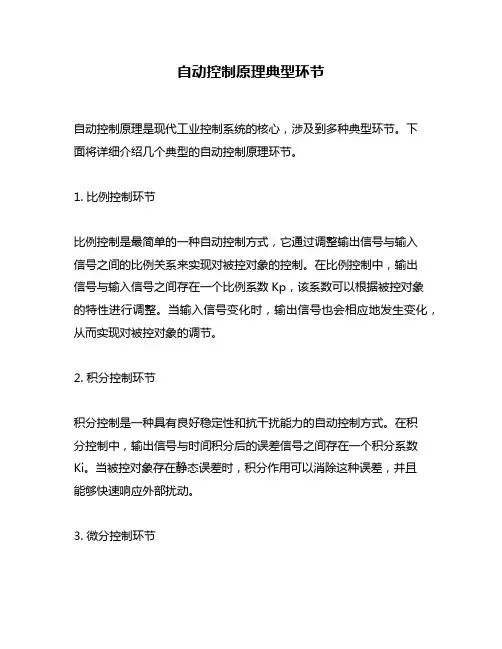

自动控制原理典型环节

自动控制原理典型环节

自动控制原理典型环节自动控制原理是现代工业控制系统的核心,涉及到多种典型环节。

下面将详细介绍几个典型的自动控制原理环节。

1. 比例控制环节比例控制是最简单的一种自动控制方式,它通过调整输出信号与输入信号之间的比例关系来实现对被控对象的控制。

在比例控制中,输出信号与输入信号之间存在一个比例系数Kp,该系数可以根据被控对象的特性进行调整。

当输入信号变化时,输出信号也会相应地发生变化,从而实现对被控对象的调节。

2. 积分控制环节积分控制是一种具有良好稳定性和抗干扰能力的自动控制方式。

在积分控制中,输出信号与时间积分后的误差信号之间存在一个积分系数Ki。

当被控对象存在静态误差时,积分作用可以消除这种误差,并且能够快速响应外部扰动。

3. 微分控制环节微分控制是一种能够有效抑制瞬时干扰和快速响应变化的自动控制方式。

在微分控制中,输出信号与误差信号的微分值之间存在一个微分系数Kd。

当被控对象存在瞬时干扰时,微分作用可以快速响应并抑制这种干扰。

4. PID控制环节PID控制是一种综合了比例、积分和微分控制的自动控制方式。

在PID 控制中,输出信号与比例、积分和微分三个环节的加权和之间存在一个PID系数。

通过调整PID系数,可以实现对被控对象的快速响应、稳定性和抗干扰能力等多方面的要求。

5. 开环控制环节开环控制是一种不考虑反馈信息的自动控制方式。

在开环控制中,输入信号直接作用于被控对象,输出信号不受反馈信息的影响。

开环控制具有简单、高效、低成本等优点,但也容易受到外界干扰和系统参数变化等因素的影响。

6. 闭环控制环节闭环控制是一种基于反馈信息进行自动调节的自动控制方式。

在闭环控制中,输出信号经过传感器测量后与输入信号进行比较,并根据误差信号进行调整。

闭环控制具有良好的稳定性和抗干扰能力,但也存在响应速度较慢、成本较高等缺点。

综上所述,自动控制原理涉及到多种典型的控制环节,每种环节都有其特点和适用范围。

在实际应用中,需要根据被控对象的特性和要求选择合适的控制方式,并进行相应的参数调整和优化。

西门子PLC控制系统工作原理及常见故障分析

西门子PLC控制系统工作原理及常见故障分析

西门子PLC控制系统工作原理及常见故障分析西门子PLC(可编程逻辑控制器)控制系统是一种用于工业自动化控制的设备。

它以控制逻辑的方式取代了电路连接的方式,具有可编程、高灵活性、可靠性高等特点。

下面是对西门子PLC控制系统工作原理及常见故障分析的详细介绍。

西门子PLC控制系统工作原理:西门子PLC控制系统由PLC主机、输入模块、输出模块、中央处理器和运行程序组成。

输入模块用于接收来自外部输入设备(如传感器、按钮等)的信号,输出模块用于控制外部执行机构(如电机、阀门等)。

PLC主机负责运行和管理中央处理器和运行程序。

PLC控制系统的工作原理是:1. 输入信号采集:输入信号通过输入模块接收,并将其转换为数字信号传输给中央处理器。

2. 程序执行:中央处理器根据事先编写好的程序对输入信号进行处理和控制。

3. 输出信号控制:中央处理器根据程序的要求,将输出信号传输给输出模块,控制外部执行机构的动作。

常见故障分析:1. 输入信号丢失:在工作过程中,可能会出现传感器故障、电缆连接不良等原因导致输入信号丢失。

此时应检查传感器是否工作正常,检查电缆连接是否牢固。

2. 输出信号异常:输出信号异常可能是由于输出模块损坏、执行机构故障等原因引起。

可以检查输出模块是否正常工作,执行机构是否受阻或故障。

3. 程序错误:程序错误可能导致PLC控制系统无法正常工作。

可以检查程序的逻辑是否正确,是否存在死循环、逻辑错误等问题。

4. 供电故障:供电故障可能导致PLC控制系统无法启动或运行异常。

此时应检查供电电源是否正常,是否存在电压波动或电源短路等问题。

了解西门子PLC控制系统的工作原理及常见故障分析,可以帮助工程师快速定位和解决PLC控制系统的故障,确保工业自动化控制系统的正常运行。

plc基本工作原理

plc基本工作原理

plc基本工作原理
PLC(可编程逻辑控制器)是一种专门用于工业自动化控制系统的电子装置,其基本的工作原理如下:
1. 输入信号采集:PLC通过输入模块采集来自传感器、开关等的输入信号。

输入信号可以是开关状态、模拟量电压或电流等。

2. 信号处理:PLC对采集到的输入信号进行处理,如滤波、放大或数字转换,以确保输入信号的准确性和稳定性。

3. 逻辑控制:PLC根据事先编程好的逻辑控制程序,对输入信号进行逻辑运算、判断和比较。

根据不同的逻辑条件,PLC 可以执行各种控制操作。

4. 输出控制:PLC通过输出模块产生相应的输出信号,用于控制执行器、电磁阀、电机等执行元件。

输出信号可以是开关信号、模拟量电压或电流等。

5. 监视与通信:PLC可以监视系统的运行状态,检测故障并进行报警。

同时,PLC也可以通过通信接口与上位机、其他PLC或外部设备进行通信,实现数据交换和集中监控。

总结起来,PLC的基本工作原理是通过采集、处理和控制输入信号,然后产生相应的输出信号,以实现对工业自动化系统的控制和监控。

由于其可编程性和灵活性,PLC在工业领域被广泛应用于各种自动化控制任务。

工业控制计算机

工业控制计算机

工业控制计算机工业控制计算机是指在工业控制领域中使用的计算机设备,也称为工业计算机。

它是一个功能强大的计算机系统,专门用于控制和管理工业生产过程,具有高可靠性、高安全性和高稳定性等特点。

一、工业控制计算机的组成工业控制计算机由计算机主机、外部输入输出设备、操作系统和应用软件组成。

1、计算机主机计算机主机是工业控制计算机的核心部件,它包括主板、CPU、内存、硬盘、电源、接口卡等组件。

计算机主机采用工业级的设计标准,在工业环境下具有高可靠性和高稳定性。

2、外部输入输出设备外部输入输出设备是工业控制计算机与周边设备进行数据交互的重要组成部分。

输入设备主要包括键盘、鼠标和触摸屏等,输出设备主要包括显示器、打印机和声音设备等。

3、操作系统工业控制计算机一般采用专门的工业操作系统,如Windows embedded、Linux、VxWorks等。

这些操作系统具有高度的可定制性、可靠性和安全性,适合于工业环境的应用。

4、应用软件工业控制计算机根据不同的应用需求安装不同的应用软件,如PLC编程软件、SCADA软件、HMI软件等,这些软件可以根据需求进行自定义开发,以满足工业生产需求。

二、工业控制计算机的应用领域工业控制计算机广泛应用于各种工业控制领域,包括生产线自动化、机床控制、仓储物流、航空航天、半导体生产等。

工业控制计算机可以实现生产过程的监控、调度、控制和管理,从而提高生产效率、质量和安全性。

三、工业控制计算机的优点1、高可靠性:工业控制计算机采用工业级的设计标准,在工业环境下具有高可靠性和高稳定性。

2、高稳定性:工业控制计算机采用专门的工业操作系统,具有高度的可定制性、可靠性和安全性,能够确保稳定运行。

3、高安全性:工业控制计算机采用定制的硬件和软件,可以有效保护系统的安全,防止系统遭受攻击和破坏。

4、高性能:工业控制计算机采用优秀的处理器和存储设备,可以快速地完成各种复杂的工业控制任务。

5、可定制性:工业控制计算机具有高度的可定制性,可以根据不同的应用需求进行自定义开发,以满足各种工业生产需求。

PLC输入输出

PLC输入输出

PLC输入输出PLC(可编程逻辑控制器)是现代工业中一种常用的自动化控制设备,它可以对生产过程进行实时控制和监控。

而PLC输入输出模块作为PLC系统的重要组成部分,承担着将控制信号传输到执行器及检测执行器状态的任务。

本文将从PLC输入输出模块的基本工作原理、常见类型和应用案例等多个方面进行论述。

一、基本工作原理PLC输入输出模块主要由输入模块和输出模块两部分组成。

输入模块负责接收来自现场传感器等设备的信号,并将其转换成数字信号传输到控制器。

而输出模块则将来自控制器的信号转换成模拟信号,驱动现场执行器等设备进行操作。

这种信号传输方式具有精度高、抗干扰性强等特点,提高了设备的稳定性和可靠性。

二、常见类型1. 数字输入输出模块数字输入输出模块是最常见的一种输入输出模块,它可以将不同的开关信号转换成数字信号,传输到PLC控制器。

例如,当一只按钮按下时,数字输入输出模块会将该信号转换为1或0的数字信号传输给PLC,然后控制器就可以对该信号进行响应。

2. 模拟输入输出模块模拟输入输出模块可以将现场的模拟信号(如温度、压力等)转换成数字信号,传输给PLC控制器。

另外,在输出信号方面,模拟输出模块可以将PLC控制器输出的数字信号转换成模拟信号,驱动各种执行器设备。

3. 高速计数、脉冲输出模块高速计数、脉冲输出模块主要应用于机器人控制系统、运动控制系统、测量控制系统和计数控制系统等领域。

它可以实现高速脉冲输出和高速计数输入,在高速计数时,它的计数速度可达到每秒1百万次以上。

4. 通用模块通用模块是一种多功能的输入输出模块。

它可以同时完成数字输入输出、模拟输入输出等多种功能,适用于多种应用场景。

三、应用案例1. 电力系统监控电力系统监控中PLC输入输出模块主要作用是监测电力系统的供电电压、电流、频率等参数,当这些参数出现异常时,PLC控制器会及时响应,触发报警或其他控制操作,从而保证电力系统的稳定和安全运行。

2. 汽车制造业在汽车制造业中,PLC输入输出模块主要用于机器人控制、装配线控制、焊接控制等多个领域。

模拟量隔离模块

模拟量隔离模块

模拟量隔离模块模拟量隔离模块是一种常见的工业自动化设备,用于将输入信号与输出信号进行隔离,以保证系统的稳定性和安全性。

它在工业控制系统中起到了至关重要的作用。

模拟量隔离模块通常由输入端、输出端和隔离电路组成。

输入端接收来自传感器或其他设备的模拟量信号,经过隔离电路处理后,输出端再将信号传递给控制系统或其他设备。

通过隔离电路的作用,模拟量隔离模块能够有效地防止输入信号的干扰和噪声对输出信号的影响,提高系统的抗干扰能力和稳定性。

模拟量隔离模块具有多种功能和特点。

首先,它能够实现输入信号与输出信号之间的电气隔离,避免了由于接地问题或电位差引起的干扰。

其次,它能够将输入信号进行放大、滤波和线性化处理,提高信号的精度和稳定性。

此外,模拟量隔离模块还具有高速响应、宽工作温度范围和抗电磁干扰等特点,适用于各种恶劣的工业环境。

模拟量隔离模块广泛应用于工业自动化领域。

例如,在化工生产过程中,模拟量隔离模块可以将传感器采集到的温度、压力、流量等模拟量信号隔离并传递给控制系统,实现对生产过程的监测和控制。

在电力系统中,模拟量隔离模块可以将发电机、变压器等设备的模拟量信号隔离并传递给监控系统,实现对电力设备的远程监测和故障诊断。

随着工业自动化技术的不断发展,模拟量隔离模块也在不断创新和改进。

目前,一些先进的模拟量隔离模块已经具备了更高的精度、更快的响应速度和更强的抗干扰能力。

同时,一些模拟量隔离模块还具备了通信接口,可以与上位机或其他设备进行数据交换和远程控制。

总之,模拟量隔离模块是工业自动化领域中不可或缺的设备之一。

它通过隔离电路的作用,保证了输入信号与输出信号之间的稳定传输,提高了系统的可靠性和安全性。

随着技术的不断进步,模拟量隔离模块将会在更多的领域得到应用,并发挥更大的作用。

PLC控制系统概述

PLC控制系统概述

PLC控制系统概述PLC(Programmable Logic Controller)即可编程逻辑控制器,是一种用来控制工业过程的电子设备。

PLC控制系统是现代工业自动化领域中最常用的控制技术之一,它可以代替传统的继电器控制系统,在许多领域中具有广泛的应用,如工业生产线、能源管理系统、交通信号控制等。

本文将对PLC控制系统的基本概念、工作原理、应用领域和发展趋势进行详细阐述。

一、PLC控制系统的基本概念PLC控制系统是由可编程控制器(PLC)、输入/输出设备(I/O)、人机界面(HMI)以及各种传感器和执行器组成的,它可以根据程序控制输入设备接收到的信号,再根据特定的逻辑规则控制输出设备的动作。

PLC通过控制逻辑来实现对工程过程的自动化控制,具有高度的可编程性和灵活性。

二、PLC控制系统的工作原理PLC控制系统工作的基本原理是输入、输出和控制运算:首先,通过传感器将实时数据转换为电信号,然后这些信号被输入到PLC中;PLC通过内部的逻辑运算对输入信号进行分析和处理,根据预设的控制程序生成输出信号;最后,输出信号通过输出设备控制执行器的动作,实现对被控对象的控制。

三、PLC控制系统的应用领域PLC控制系统在工业自动化领域中具有广泛的应用。

它可以用来控制各种工业生产过程,如流水线生产、装配工艺、化工过程等,可以实现对工业设备的自动化控制。

此外,PLC控制系统还用于能源管理系统、交通信号控制、建筑物自动化等领域。

四、PLC控制系统的发展趋势随着科技的不断发展,PLC控制系统也在不断演进。

一方面,PLC的性能逐渐提升,从最初的16位到现在的32位和64位,处理能力和存储容量大大增加,可以处理更复杂的控制任务;另一方面,PLC逐渐融入各种网络通信技术,如以太网、无线通信等,实现与其他系统的互联互通;此外,PLC控制系统的人机界面也在不断改进,从最初的LED数码显示器到现在的触摸屏、工控机等,提高了操作和监控的便利性。

常见PLC输入输出信号及检测方法课件

常见PLC输入输出信号及检测方法课件
详细描述
逻辑电平表可以准确地测量输出信号的电压值,判断其逻辑状态。示波器则可以用来观察输出信号的波形,判断其稳定性和正确性。
01
02
03
04
总结词:模拟量输出信号是PLC输出信号中的另一种类型,主要用于控制连续变化的设备。
总结词:除了数字量和模拟量输出信号外,还有一些特殊的输出信号类型,如PWM(脉冲宽度调制)信号等。
02
常见PLC输入信号及检测方法
数字量输入信号通常以开关状态表示,如高电平或低电平。
数字量输入信号通常用于检测设备的运行状态,如接触器的吸合/断开、开关的状态等。检测这类信号时,一般使用万用表测量输入端口电压,判断是否在高、低电平范围内。
模拟量输入信号表示连续变化的物理量,如电压、电流、温度、压力等。
03
常见PLC输出信号及检测方法
总结词
数字量输出信号是PLC输出信号中的一种常见类型,主要用于控制开关量设备。
详细描述
数字量输出信号通常以高电平或低电平的形式输出,代表开或关的ห้องสมุดไป่ตู้态。常见的数字量输出信号检测方法包括使用电压表或万用表测量输出端口电压,观察是否与预期的开或关状态相符。
总结词
数字量输出信号的检测方法还包括使用逻辑电平表或示波器等专用工具进行检测。
要点一
要点二
详细描述
输入输出信号干扰的原因可能包括电磁干扰、电源波动、接地不良等。为了解决这一问题,需要采取一系列抗干扰措施,如加强线路的屏蔽和接地、使用滤波器减少电源波动、优化接地系统等。同时,也可以通过软件算法对干扰信号进行识别和处理,提高系统的抗干扰能力。
THANK YOU
04
PLC输入输出信号的应用实例
VS
工业自动化控制是PLC应用最广泛的领域之一,通过输入输出信号控制各种设备和执行器,实现自动化生产线的控制和监测。

数字量io模块

数字量io模块

数字量io模块数字量IO模块是现代工业控制系统中常用的一种设备,它用于连接数字输入和输出信号,实现对外部设备的控制和监测。

本文将从数字量IO模块的定义、工作原理、应用场景和优势等方面进行详细介绍。

数字量IO模块是一种用于处理数字信号的设备,它可以将外部设备发送的数字信号转化为计算机能够识别和处理的信号。

数字量IO模块通常包括输入和输出两个部分,其中输入部分负责接收外部设备发送的信号,输出部分负责向外部设备发送信号。

数字量IO模块的工作原理主要是通过数字电路将模拟信号转化为数字信号。

当外部设备发送信号到数字量IO模块的输入端口时,数字量IO模块会将信号转化为二进制数据,并传输给计算机进行处理。

同样,当计算机需要向外部设备发送信号时,数字量IO模块会将计算机发送的二进制数据转化为模拟信号,并通过输出端口发送给外部设备。

数字量IO模块在工业控制系统中有着广泛的应用场景。

例如,在自动化生产线上,数字量IO模块可以接收传感器发送的信号,实时监测生产线的运行状态,并根据需要向执行机构发送控制信号,实现对生产过程的自动控制。

此外,数字量IO模块还可以用于楼宇自动化系统、环境监测系统、安防系统等领域,实现对各种设备和系统的集中控制和管理。

与传统的模拟量IO模块相比,数字量IO模块具有许多优势。

首先,数字量IO模块的信号传输精度高,抗干扰能力强,可以在恶劣的工业环境下稳定工作。

其次,数字量IO模块可以实现多路信号的集中处理,简化了系统的布线和维护工作。

此外,数字量IO模块还可以通过总线通信方式与其他设备进行连接,实现系统之间的数据交换和共享。

数字量IO模块是现代工业控制系统中不可或缺的重要组成部分。

它通过将外部设备发送的信号转化为数字信号,实现了对外部设备的控制和监测。

数字量IO模块具有广泛的应用场景和诸多优势,可以提高工业生产效率,降低人工成本,实现自动化控制。

随着科技的不断发展,数字量IO模块的功能和性能也在不断提升,将为工业控制系统的发展带来更多的可能性。

介绍一下工业控制系统中的I-O

介绍一下工业控制系统中的I-O

介绍一下工业控制系统中的I/O
 今天给大家介绍一下工业控制系统中的I/O。

 I/O(Input/Output)输入/输出,这里的输入输出都是针对控制系统而言,输
入指从仪表进入控制系统的测量参数,输出指从控制系统输出到执行机构的
参量,一个参量叫做一个点。

一个控制系统的规模有时按照它最大能够控制
的I/O点的数量来定的。

 工业控制系统中,比较常见的I/O信号有:
AI、AO、DI、DO、HSC、RTD等。

 AI(Analog Input)模拟量输入。

将现场模拟量信号即4-20mA、0-5V、0-10V等电流或电压信号,输入到PLC/ESD中。

现场的温度变送器,压力变送器均为AI信号。

AI信号接入PLC/ESD后,通过量程转化后传给HMI,用于显示现场的温度值,压力值方便监控生产情况。

同时需要参与连锁的AI信号,由PLC/ESD利用其数据进行逻辑编程。

 AO(Analog Output)模拟量输出。

由PLC/ESD输出模拟量信号即4-20mA、0-5V、0-10V等电流或电压信号,用于控制现场设备。

主要设备有变。

PLC组成及工作原理

PLC组成及工作原理

PLC组成及工作原理PLC(Programmable Logic Controller,可编程逻辑控制器)是一种专门用于工业自动化控制的计算机控制系统。

它由中央处理器、输入输出模块、存储器和通信模块等组成,通过编程控制各种工业设备的运行。

一、PLC的组成1. 中央处理器(CPU):PLC的核心部件,负责控制和执行程序。

CPU通常由控制逻辑处理器和存储器组成,可以执行逻辑运算、算术运算和数据传输等操作。

2. 输入模块:用于将外部信号转换为数字信号,供CPU处理。

常见的输入模块包括开关量输入模块、模拟量输入模块等。

3. 输出模块:用于将CPU处理后的数字信号转换为控制信号,控制外部设备的运行。

常见的输出模块包括继电器输出模块、模拟量输出模块等。

4. 存储器:用于存储程序、数据和中间结果。

存储器通常分为RAM(随机存取存储器)和ROM(只读存储器)两种类型。

5. 通信模块:用于PLC与其他设备之间的数据传输和通信。

通信模块可以实现PLC与上位机、其他PLC或外部设备的联网控制。

二、PLC的工作原理PLC的工作原理可以简单概括为以下几个步骤:1. 输入信号采集:PLC通过输入模块采集外部设备的信号,如传感器信号、按钮信号等。

输入模块将这些信号转换为数字信号,供CPU处理。

2. 程序执行:CPU根据预先编写的程序进行逻辑运算、算术运算和数据传输等操作。

程序可以通过编程软件进行编写,常用的编程语言有ladder图、指令表、SFC图等。

3. 输出信号生成:CPU根据程序的执行结果,将处理后的数字信号转换为控制信号。

输出模块接收这些信号,并将其转换为外部设备可以识别的信号,如继电器信号、模拟量信号等。

4. 控制外部设备:输出信号经过输出模块后,通过继电器、电磁阀、电机等外部设备进行控制。

PLC可以实现对各种工业设备的自动化控制,如生产线的启停控制、温度的调节控制等。

5. 监控与反馈:PLC可以监控外部设备的运行状态,并通过输入模块采集反馈信号。

工业控制系统的输入与输出信号

工业控制系统的输入与输出信号

工业控制系统的输入与输出信号工业生产过程实现计算机控制的前提就是,必须将工业生产过程的工艺参数、工况逻辑与设备运行状况等物理量经过传感器或变送器转变为计算机可以识别的电信号(电压或电流)或逻辑量。

传感器与变送器输出的信号有多种规格,其中毫伏(mV)信号、0~5V电压信号、1~5V电压信号、0~10mA电流信号、4~20mA电流信号、电阻信号就是计算机测控系统经常用到的信号规格。

在实际工程中,通常将这些信号分为模拟量信号与数字量信号两大类。

针对某个生产过程设计一套计算机控制系统,必须了解输入输出信号的规格、接线方式、精度等级、量程范围、线性关系、工程量换算等诸多要素。

1.模拟量信号许多来自现场的检测信号都就是模拟信号,如液位、压力、温度、位置、PH值、电压、电流等,通常都就是将现场待检测的物理量通过传感器转换为电压或电流信号;许多执行装置所需的控制信号也就是模拟量,如调节阀、电动机、电力电子的功率器件等的控制信号。

模拟信号就是指随时间连续变化的信号,这些信号在规定的一段连续时间内,其幅值为连续值。

模拟信号有两种类型:一种就是由各种传感器获得的低电平信号;另一种就是由仪器、变送器输出的4~20mA的电流信号或1~5V的电压信号。

这些模拟信号经过采样与A/D转换输入计算机后,常常要进行数据正确性判断、标度变换、线性化等处理。

模拟信号非常便于传送,但它对干扰信号很敏感,容易使传送中信号的幅值或相位发生畸变。

因此,有时还要对模拟信号做零漂修正、数字滤波等处理。

模拟量输出信号可以直接控制过程设备,而过程又可以对模拟量信号进行反馈。

闭环PID 控制系统采取的就就是这种形式。

模拟量输出还可以用来产生波形,这种情况下D/A变换器就成了一个函数发生器。

模拟信号的常用规格:1)1~5V电压信号此信号规格有时称为DDZ-Ⅲ型仪表电压信号规格。

1~5V电压信号规格通常用于计算机控制系统的过程通道。

工程量的量程下限值对应的电压信号为lV,工程量上限值对应的电压信号为5V,整个工程量的变化范围与4V的电压变化范围相对应。

plc基本概念

plc基本概念

plc基本概念PLC(可编程逻辑控制器)是一种用于工业控制系统的专用计算机,它通过编程控制数字和模拟输入/输出(I/O)来执行自动化任务。

以下是一些 PLC 的基本概念:1. 输入和输出(I/O):•输入(I): PLC 通过数字和模拟传感器接收输入信号,这些信号可以来自温度传感器、开关、按钮等。

数字输入通常是二进制信号(0或1),而模拟输入则是连续范围的信号,例如电压或电流。

•输出(O): PLC 通过数字和模拟输出发送信号到执行器,如电动阀门、电机、指示灯等。

数字输出通常是控制开关或继电器的二进制信号,而模拟输出则是模拟电压或电流信号。

2. 程序:• PLC 的行为由用户编写的程序定义。

这些程序通常使用特定的编程语言,如 ladder logic(梯形图)、structured text(结构化文本)、function block diagram(功能块图)等。

程序指定了在检测到某些条件时 PLC 应该采取的操作。

3. 扫描周期:• PLC 运行一个连续的循环,被称为扫描周期。

在每个扫描周期中,PLC 执行以下步骤:读取输入、执行程序、更新输出。

这个过程持续进行,使得 PLC 可以实时响应系统中的变化。

4. 定时器和计数器:• PLC 通常包含定时器和计数器,用于控制程序执行的时间和计数。

这些元素允许用户定义在一定时间内或某个事件发生后执行特定操作的逻辑。

5. 逻辑运算:• PLC 可以执行各种逻辑运算,例如 AND、OR、NOT 等,以便根据输入信号的状态决定输出信号的状态。

这些逻辑运算在程序中用于创建复杂的控制逻辑。

6. 数据存储:• PLC 包含内部存储器,用于存储用户程序、变量和其他数据。

这些数据可以是整数、浮点数等,用于在程序中进行计算和控制。

7. 通信接口:•现代的 PLC 通常具有通信接口,允许它们与其他设备、传感器或计算机系统进行数据交换。

这有助于集成 PLC 到更大的自动化系统中。

PLC的五大控制功能

PLC的五大控制功能

PLC的五大控制功能PLC(Programmable Logic Controller)是程序可编程逻辑控制器的缩写,是一种专门用于工业自动化控制的计算机控制系统。

PLC的控制功能是指其能够实现的各种控制操作。

下面将介绍PLC的五大控制功能。

1.逻辑控制功能:PLC的逻辑控制功能是指能够根据预设的逻辑算法和条件来实现对输入、输出信号的逻辑判断和操作。

包括开关量逻辑判断、逻辑关系的运算、逻辑控制的实现等。

通过逻辑控制功能,PLC可以根据输入信号的变化情况来控制输出信号的状态。

例如,当一些输入信号满足特定的条件时,PLC可以发送输出信号来实现启动一些设备,或者改变一些设备的工作状态。

2.运动控制功能:PLC的运动控制功能是指能够实现对各种机械设备的运动控制和位置控制。

通过与伺服系统或步进系统的连接,PLC可以实现机械设备的位置控制、速度控制、加减速控制等。

通过编写相应的运动控制程序,PLC可以根据输入的指令来控制机械设备的运动,从而实现自动化生产线的高效运作。

3.过程控制功能:PLC的过程控制功能是指对工业过程中持续变化的物理量进行监测和控制。

这些物理量可以包括温度、压力、液位、流量等各种工艺参数。

PLC通过连接传感器和执行器来实现对这些物理量的监测和调节。

通过定期的采样和反馈控制,PLC可以使工业过程处于一种稳定的状态,从而实现生产过程的高效、安全和可靠的运行。

4.通信控制功能:PLC的通信控制功能是指能够通过各种通信接口和协议,实现PLC与其他设备、系统之间的数据传输和通信。

通过与计算机、上位机、网络等设备的连接,PLC可以接收和发送各种数据信息,实现对远程设备的监控和控制。

同时,PLC之间也可以通过通信功能进行数据交换和共享,实现协作控制和分布式控制。

5.故障诊断和报警功能:PLC的故障诊断和报警功能是指能够对系统故障进行监测、诊断和报警。

通过连接各种传感器和智能设备,PLC可以实时监测各个设备的工作状态和运行参数。

了解PLC的输入输出模块

了解PLC的输入输出模块

了解PLC的输入输出模块PLC(Programmable Logic Controller,可编程逻辑控制器),是一种用于工业自动化控制系统的数字计算机。

PLC的输入输出模块是其核心组成部分,负责接收外部信号并输出控制信号,实现系统的自动化运行。

本文将介绍PLC的输入输出模块的种类、功能以及其在工业控制领域的应用。

一、PLC的输入输出模块的种类PLC的输入输出模块主要分为数字输入模块(DI)和数字输出模块(DO)两大类。

数字输入模块用于接收外部信号,例如传感器的信号、开关信号等;数字输出模块用于向外部设备输出控制信号,例如驱动电机、开关继电器等。

二、PLC的输入输出模块的功能1. 数字输入模块的功能数字输入模块主要用于接收外部信号,并将其转换成二进制信号,以便PLC的处理器进行处理。

它具有以下功能:(1)信号隔离:数字输入模块可以将外部信号和PLC内部的电路隔离开,保护PLC的安全;(2)信号采样:数字输入模块具有高速采样的能力,能够及时准确地接收外部信号;(3)信号滤波:数字输入模块可以对输入信号进行滤波处理,去除噪声和干扰信号,提高信号的稳定性和可靠性。

2. 数字输出模块的功能数字输出模块主要用于向外部设备输出控制信号,以实现对外部设备的控制。

它具有以下功能:(1)信号放大:数字输出模块可以将PLC的输出信号放大到足够的电压和电流,以满足外部设备的控制要求;(2)信号隔离:数字输出模块可以将PLC的输出信号和外部设备隔离开,保护PLC的安全;(3)信号保持:数字输出模块可以将PLC的输出信号保持在一个稳定的状态,以保证外部设备的正确工作。

三、PLC输入输出模块的应用PLC的输入输出模块在工业控制领域有着广泛的应用。

以下是几个常见的应用场景:1. 自动化生产线控制在自动化生产线上,PLC的输入输出模块可以接收来自传感器的信号,检测物料的位置、温度、压力等参数,并根据预定的控制逻辑,输出控制信号,控制电机、阀门等设备的运行,实现自动化生产过程的控制。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

工业控制系统的输入与
输出信
Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】
工业控制系统的输入与输出信号
工业生产过程实现计算机控制的前提是,必须将工业生产过程的工艺参数、工况逻辑和设备运行状况等物理量经过传感器或变送器转变为计算机可以识别的电信号(电压或电流)或逻辑量。

传感器和变送器输出的信号有多种规格,其中毫伏(mV)信号、0~5V电压信号、1~5V电压信号、0~10mA电流信号、4~20mA电流信号、电阻信号是计算机测控系统经常用到的信号规格。

在实际工程中,通常将这些信号分为模拟量信号和数字量信号两大类。

针对某个生产过程设计一套计算机控制系统,必须了解输入输出信号的规格、接线方式、精度等级、量程范围、线性关系、工程量换算等诸多要素。

1.模拟量信号
许多来自现场的检测信号都是模拟信号,如液位、压力、温度、位置、PH 值、电压、电流等,通常都是将现场待检测的物理量通过传感器转换为电压或电流信号;许多执行装置所需的控制信号也是模拟量,如调节阀、电动机、电力电子的功率器件等的控制信号。

模拟信号是指随时间连续变化的信号,这些信号在规定的一段连续时间内,其幅值为连续值。

模拟信号有两种类型:一种是由各种传感器获得的低电平信号;另一种是由仪器、变送器输出的4~20mA的电流信号或1~5V的电压信号。

这些模拟信号经过采样和A/D转换输入计算机后,常常要进行数据正确性判断、标度变换、线性化等处理。

模拟信号非常便于传送,但它对干扰信号很敏感,容易使传送中信号的幅值或相位发生畸变。

因此,有时还要对模拟信号做零漂修正、数字滤波等处理。

模拟量输出信号可以直接控制过程设备,而过程又可以对模拟量信号进行反馈。

闭环PID控制系统采取的就是这种形式。

模拟量输出还可以用来产生波形,这种情况下D/A变换器就成了一个函数发生器。

模拟信号的常用规格:
1)1~5V电压信号
此信号规格有时称为DDZ-Ⅲ型仪表电压信号规格。

1~5V电压信号规格通常用于计算机控制系统的过程通道。

工程量的量程下限值对应的电压信号为lV,工程量上限值对应的电压信号为5V,整个工程量的变化范围与4V的电压变化范围相对应。

过程通道也可输出1~5V电压信号,用于控制执行机构。

2)4~20mA电流信号
4~20mA电流信号通常用于过程通道和变送器之间的传输信号。

工程量或变送器的量程下限值对应的电流信号为4mA,量程上限对应的电流信号为20mA,整个工程量的变化范围与16mA的电流变化范围相对应。

过程通道也可输出
4~20mA电流信号,用于控制执行机构。

有的传感器的输出信号是毫伏级的电压信号,如K分度热电偶在l000℃时输出信号为。

这些信号要经过变送器转换成标准信号(4~20mA)再送给过程通
道。

热电阻传感器的输出信号是电阻值,一般要经过变送器转换为标准信号(4~20mA),再送到过程通道。

对于采用4~20mA电流信号的系统,只需采用250Ω电阻就可将其变换为
1~5V直流电压信号。

有必要说明的是,以上两种标准都不包括零值在内,这是为了避免和断电或断线的情况混淆,使信息的传送更为确切。

这样也同时把晶体管器件的起始非线性段避开了,使信号值与被测参数的大小更接近线性关系,所以受到国际的推荐和普遍的采用。

在程序中如何显示工程量
假设温度传感器如Pt100检测温度量,将传感器接到温度变送器上,将温度信号转换为1∽5V电压信号(如果是4∽20mA电流信号,可经250Ω电阻将电流信号转换为1∽5V电压信号),温度变送器的测量范围是0∽200℃,如下
由上可知:0℃对应1V,200℃对应5V,温度与电压成线性比例关系。

假设x表示温度,y表示电压,则电压y与温度x之间的数学关系式为: y=1+
将电压送入计算机后,可以通过编程获得电压值y,只需再增加1条语句即可将电压转换为温度x,使用下面算法:
x=(y-1)*50
这样,程序画面中就可显示温度值x。

如果工程量转换后的电压值不是标准量,只要电压与工程量成线性比例关系,同样可用上述方法来处理。

2.数字量信号
有许多的现场设备往往只对应于两种状态,例如,按钮、行程开关的闭合和断开、马达的起动和停止、指示灯的亮和灭、仪器仪表的BCD码、继电器或接触器的释放和吸合、晶闸管的通和断、阀门的打开和关闭等,可以用数字(开关)输出信号去控制或者对数字(开关)输入信号进行检测。

数字(开关)信号是指在有限的离散瞬时上取值间断的信号。

在二进制系统中,数字(开关)信号是由有限字长的数字组成,其中每位数字不是0就是1。

数字(开关)信号的特点是,它只代表某个瞬时的量值,是不连续的信号。

数字(开关)信号的处理主要是监测开关器件的状态变化。

开关量信号反映了生产过程、设备运行的现行状态、逻辑关系和动作顺序。

例如:行
程开关可以指示出某个部件是否达到规定的位置,如果已经到位,则行程开关接通,并向工控机系统输入1个开关量信号;又如工控机系统欲输出报警信号,则可以输出1个开关量信号,通过继电器或接触器驱动报警设备,发出声光报警。

如果开关量信号的幅值为TTL/CMOS 电平,有时又将一组开关量信号称之为数字量信号。

数字(开关)量输入信号有触点输入和电平输入两种方式。

触点又有常开和常闭之分,其逻辑关系正好相反,犹如数字电路中的正逻辑和负逻辑。

工控机系统实际上是按电平进行逻辑运算和处理的,因此工控机系统必须为输入触点提供电源,将触点输入转换为电平输入。

数字(开关)量输出信号也有触点输出和电平输出两种方式。

输出触点也有常开和常闭之分。

数字(开关)信号输入计算机后,常常需要进行码制转换的处理,如BCD 码转换成ASCII 码,以便显示数字信号。

对于数字(开关)量输出信号,可以分为两种形式:一种是电压输出,另一种是继电器输出。

电压输出一般是通过晶体管的通断来直接对外部提供电压信号,继电器输出则是通过继电器触点的通断来提供信号。

电压输出方式的速度比较快且外部接线简单,但带负载能力弱;继电器输出方式则与之相反。

对于电压输入,又可分为直流电压和交流电压,相应的电压幅值可以有5V 、12V 、24V 和48V 等。

如何实现数字(开关)量输入 见下面的图:
如何实现数字(开关)量输出
如果是电压输出,可用下面的图实现控制:
数字量输出端口接三极管基极,当计算机输出控制信为高电平时,三极管导通,继电器常开开关KM 闭合,指示灯亮;当输出为低电平时,三极管截止,继电器常开开关KM 打开,指示灯灭。

+_
接近开关
电气开关
如果是继电器输出,可用下面的图实现控制:。
