弱电系统中的防雷

合集下载

浅析小区弱电系统防雷方案

方面进行分析．以期起抛砖引玉的作用，为相关部门在雷雨季节防止雷击破坏起到一些指导作用。
【关键词】弱电系；统防雷；防雷器；；布线电位连接
雷电是大气中的放电现象。在大气层中，云层间或云和地之间的电位差增大达到一定程度时，即发生猛烈放电现象（闪电）。同时，电的路径上空气的温度瞬间可以增高几万放
它周围有强大的变化电磁场，在其中的导体因此而感应出处强大的电动势，而对有气隙的导体之间放电，至产生火花，甚引起灾害。
雷电击中地表物体，其强大的能量有将近一半从引下线等安全泄放到大地，另外还有不到一半的能量通过建筑物的
电力系统分流，还有一很小部分的能量通过弱电线缆分流，
２２２电磁感应．．
度，空气由于急剧增热而膨胀就会引起空气剧烈振动、冲击、爆炸，产生强烈的雷鸣（打雷）。
１雷电的侵入
雷电波的侵入主要是指雷电从地表建筑物、架空线缆等导体的引入线引入室内，发生闪击和雷击事故。
鉴于雷电流的特殊性，峰值极大而且持续时间很短，在
弱电线缆都改进楼道，统一敷设线槽，这一举措既美观了市
涌造成的。必须两方面都严格的实行防雷方案，才能在最大
程度上减轻雷击对弱电网络系统的破坏。
４１网络设备的防雷．
容，又把弱电雷击的概率大大降低了。
４２３屏蔽等电位连接．．
屏蔽的目的是降低或消除电磁对弱电系统的干扰，结合
当线路或设备附近发生雷击，虽然没有直接击中线路或

浅谈弱电系统的防雷

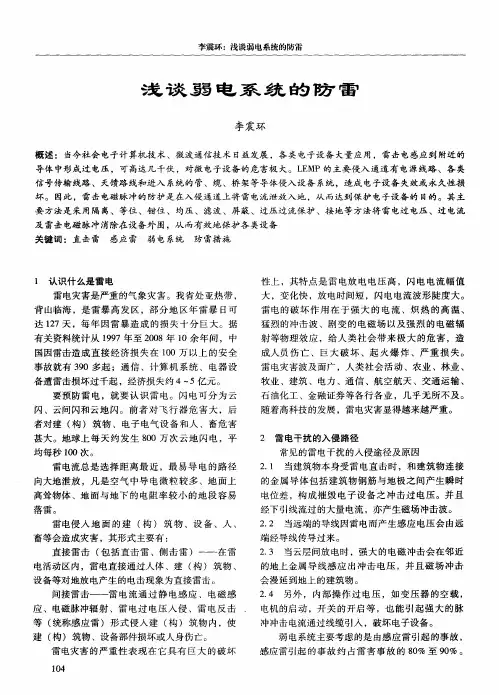

射等物理效应，给人类社会带来极大的危害，造成人员伤亡、巨大破坏、起火爆炸、严重损失。
雷电灾害波及面广，人类社会活动、农业、林业、牧业、建筑、电力、通信、航空航天、交通运输、
石油化工、金融证券等各行各业，几乎无所不及。
要预防雷电，就要认识雷电。闪电可分为云闪、云间闪和云地闪。前者对飞行器危害大，后者对建（）筑物、电子电气设备和人、畜危害构甚大。地球上每天约发生８０万次云地闪电，平０
均每秒１０次。０
高耸物体、地面与地下的电阻率较小的地段容易落雷。雷电侵入地面的建（）筑物、设备、人、构畜等会造成灾害，其形式主要有：直接雷击（括直击雷、侧击雷）— —在雷包电活动区内，雷电直接通过人体、建（）筑物、构
针对感应雷的破坏途径，我们可采取接地、分流、屏蔽、均压等电位等方法进行有效的防护，以保
位连接、减少接近耦合、过电压保护等措施，通过在需要保护设备的前端安装合适的避雷器即过
坏。因此，雷击电磁脉冲的防护是在入侵通道上将雷电流泄放入地，从而达到保护电子设备的目的。其主要方法是采用隔离、等位、钳位、均压、滤波、屏蔽、过压过流保护、接地等方法将雷电过电压、过电流

弱电机房防雷接地的施工方法

一、什么是防雷接地？防雷接地分为两个概念，一是防雷，防止因雷击而造成损害；二是接地，保证用电设备的正常工作和人身安全而采取的一种用电措施。

接地装置是接地体和接地线的总称，其作用是将闪电电流导入地下，防雷系统的保护在很大程度上与此有关。

接地工程本身的特点就决定了周围环境对工程效果的影响，脱离了工程所在地的具体情况来设计接地工程是不可行的。

实践要求要有系统的接地理论来对工程实际进行指导。

而设计的优劣取决于对当地土壤环境的诸多因数的综合考虑。

土壤电阻率、土层结构、含水情况以及可施工面积等因数决定了接地网形状、大小、工艺材料的选择。

因此在对人工接地体进行设计时，应根据地网所在地的土壤电阻率、土层分布等地质情况，尽量进行准确设计。

接地体：又称接地极，是与土壤直接接触的金属导体或导体群。

分为人工接地体与自然接体。

接地体做为与大地土壤密切接触并提供与大地之间电气连接的导体，安全散流雷能量使其泄入大地。

二、设计原则通信线路和通信机械接地，是为防雷、防强电、防电磁感应，防电腐蚀，防通信干扰，以及作为通信正常工作和保护人身安全而设。

通信机房的各种接地系统(包括联合接地，保护接地、防雷接地，以及各种自然接地体等)有两种设置方式(即分设方式与合设方式)，但每处只允许一种设置方式。

引入电源室的交流电源线，在室外应装置相应的低压避雷器及防护横向电压的设备。

接地体(包括防雷、交流零线的重复接地，保护接地、联合接地、电缆金属外护套，以及各种自然接地体等)，地下引接线及地上裸导体的连接等，应采取以下减少电化学腐蚀的措施：①接地体(包括地下的引接线)应采用镀锌钢材、铸钢材、铜材或石墨电极;②减少联合接地系统的直流工作电流;③保护接地系统应没有直流或交流电流;④引入电缆应采用有绝缘外护套的电缆或将电缆金属外护套与室内接地系统加绝缘措施;⑤两种不同的金属线(或金属排)连接时，应尽量采用熔接，保证无假焊、虚焊，当采用紧固件连接时，其连接处应镀锡。

浅谈弱电系统中防雷技术

挥中心之间联网的进出线路端口应装设适配的信号浪涌保护器。消防控制室
到达终端设备之前，逐级地减少它至无害的水平。不同的弱电系统采取的防护
措奇甑也不尽相同，因此防雷措施的内容也有相应的区别２．１、有线电视系统的防雷
建筑物是否采取了符合国家相关防雷技术标准规定的技术措施，在雷电过电压
电梯机房的电源进线端必须加装浪涌保护器，同时电梯的设备金属罩壳应有良好的接地，对单台接地线截面积不得小于２１５ｍｍ２，电梯机房内所有设备与
建筑物顶层内钢结构等电位联接，电梯导轨、轿厢以及底坑电气设备应做等电位连接并接地。２．６、火灾自动报警及消防联动控制系统的防雷
系统的各种线路，在建筑物直击雷非防护区或直击雷防护区与第一防护区交界处应装设线路适配的浪涌保护器。系统中央控制室内，应设等电位连接网络。室内所有设备金属机架（壳）、金属线槽、保护接地和浪涌保护器的接地端等应做等电位连接并接地。系统的接地宜采用共用接地，其接地干线应采用截面不小于１６ａｍ２ｒ的铜芯绝缘导线，并应穿管敷设至就近的等电位接地端子板。
遭受雷击，并且破坏性大，波及范围广，为避免设备损坏，架空进线传输时应做
火灾报警控制系统的报警主机、联动控制盘、火警广播、对讲通信等系统的信号传输线缆宜在进出建筑物直击雷非防护区或直击雷防护区与第一防护区交界处装设适配的信号浪涌保护器。消防控制室与本地区或城市 “ １１９ ” 报警指

弱电机房系统防雷方案

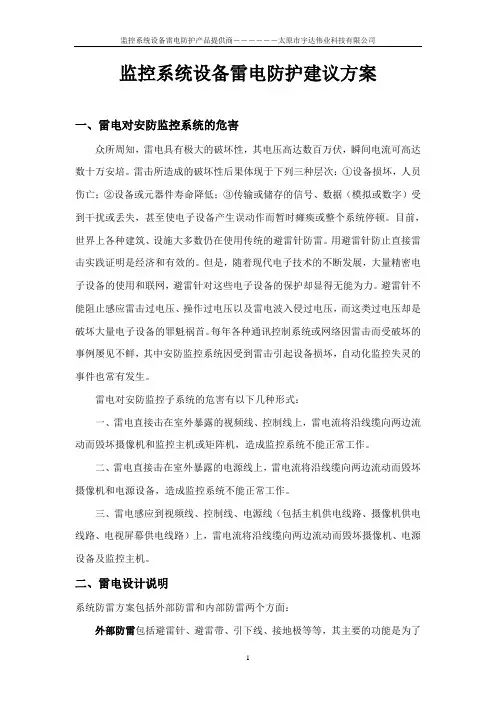

监控系统设备雷电防护建议方案一、雷电对安防监控系统的危害众所周知，雷电具有极大的破坏性，其电压高达数百万伏，瞬间电流可高达数十万安培。

雷击所造成的破坏性后果体现于下列三种层次：①设备损坏，人员伤亡；②设备或元器件寿命降低；③传输或储存的信号、数据（模拟或数字）受到干扰或丢失，甚至使电子设备产生误动作而暂时瘫痪或整个系统停顿。

目前，世界上各种建筑、设施大多数仍在使用传统的避雷针防雷。

用避雷针防止直接雷击实践证明是经济和有效的。

但是，随着现代电子技术的不断发展，大量精密电子设备的使用和联网，避雷针对这些电子设备的保护却显得无能为力。

避雷针不能阻止感应雷击过电压、操作过电压以及雷电波入侵过电压，而这类过电压却是破坏大量电子设备的罪魁祸首。

每年各种通讯控制系统或网络因雷击而受破坏的事例屡见不鲜，其中安防监控系统因受到雷击引起设备损坏，自动化监控失灵的事件也常有发生。

雷电对安防监控子系统的危害有以下几种形式：一、雷电直接击在室外暴露的视频线、控制线上，雷电流将沿线缆向两边流动而毁坏摄像机和监控主机或矩阵机，造成监控系统不能正常工作。

二、雷电直接击在室外暴露的电源线上，雷电流将沿线缆向两边流动而毁坏摄像机和电源设备，造成监控系统不能正常工作。

三、雷电感应到视频线、控制线、电源线（包括主机供电线路、摄像机供电线路、电视屏幕供电线路）上，雷电流将沿线缆向两边流动而毁坏摄像机、电源设备及监控主机。

二、雷电设计说明系统防雷方案包括外部防雷和内部防雷两个方面：外部防雷包括避雷针、避雷带、引下线、接地极等等，其主要的功能是为了确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电通过避雷针、避雷带、引下线等，泄放入大地。

内部防雷系统是为保护建筑物内部的设备以及人员的安全而设置的。

通过在需要保护设备的前端安装合适的避雷器，使设备、线路与大地形成一个有条件的等电位体。

将可能进入的雷电流阻拦在外，将因雷击而使内部设施所感应到的雷电流得以安全泄放入地，确保后接设备的安全。

弱电系统防雷电应急预案

弱电系统防雷电应急预案
为减少在雷雨季节弱电系统（包括：闭路监控系统、楼宇对讲，红外周边防范、消防报警控制系统、车场道闸系统等）遭受雷电的冲击破坏，保护设备安全，制订以下防雷措施。

1．在雷雨季节必须坚持关注天气预报并加强设备巡视和保养。

2．检查各部分防雷装置、建筑物金属构件、低压配电保护线(PE)、等电位连接带、设备保护地、屏蔽体接地、防静电接地及接地装置等连接在一起的接地系统
3．检查和测量所属电器设备的接地情况，是否符合《电气装置安装施工及验收规范》要求，这是避免雷击的关键。

4．雷电来临之际立刻关停易受雷击破坏的设备（包括消防报警控制系统、车场道闸系统、闭路监控系统、红外线报警系统、楼宇对讲系统、天线接收系统等）。

5．电子系统应外部防雷和内部防雷等措施进行综合防护。

6．设备和装置外露可导电部分作电位基本相等的电气连接即等电位连接。

7．将工作接地与防雷接地分开布线，禁止互联互通。

8．过电压是一种高强电压、大电流、瞬间发生的电压。

其破坏力相当强，在其发生的同时还产生渐弱的空间感应电势，极性与之相反。

因此，使用良好的接地才能减除其破坏。

9．工程主管与护卫部协调工作，保证小区安全巡视，维修部设专人值守，保证出现意外雷电时能及时抢修，排除故障。

试述工厂弱电系统的防雷保护

试述工厂弱电系统的防雷保护摘要：随着计算机技术和电子信息的不断发展，日益繁忙的事务通过电脑、自动化及通讯设备得以高效运营地井然有序，如果受雷电袭击的后果可能是整个系统的运行中断、重要数据丢失，造成无法弥补的经济损失，雷电和浪涌电压已成为电子信息时代的公害。

弱电设备的防雷问题是一个综合性的工程,工厂弱电系统的安全运行对企业来说，尤其是大型的综合企业非常重要，企业供电的可靠性、连续性和安全性要求性很高，减少雷电对弱电系统的损坏,防患于未然、势在必行。

本文从雷电和弱电系统，工厂弱电系统防雷保护设计、弱电系统防雷原则与措施和弱电系统防雷措施五个方面分析工厂弱电系统防雷的保护，以期起抛砖引玉的作用。

关键词：弱电系统；防雷；保护中图分类号：tm7文献标识码：a 文章编号：1009-0118（2011）-02-000-02一、雷电和弱电系统雷电是一种很常见的自然现象，雷电是雷云层接近大地时,地面感应出相反电荷,当电荷积聚到一定程度,产生云和云之间以及云和大地之间放电,迸发出光和声的现象。

雷电可分为直击雷、感应雷(包括静电感应和电磁感应)和球形雷。

雷电波入侵智能建筑的形式有两种，一种是直击雷，另一种是感应雷。

一般来说，直击雷击中智能楼宇内的电子设备的可能性很小，通常不必安装防护直击雷的设备。

感应雷即是由雷闪电流产生的强大电磁场变化与导体感应出的过电压，过电流形成雷击。

感应雷入侵电子设备及计算机系统主要有以下三条途径：雷电的地电位反击电压通过接地体入侵；由交流供电电源线路入侵；由通信信号线路入侵。

不管是通过哪种途径入侵形式，都会使电子设备及计算机系统受到不同程度的损坏或严重干扰。

厂区智能建筑主要由建筑自动化系统(bas)、办公自动化系统(oas)、信息通信系统(cas)三个系统组成,并利用计算机网络技术、通信技术将此三个系统进行系统集成。

即将智能建筑管理系统,以语言、数据、视频、监控等不同信号的配线系统经过统一的规划设计,综合成一套标准的布线系统,作为建筑物内部之间的传输网络的综合布线系统，又名弱电系统,可分为建筑物内综合布线、建筑物群内部之间的综合布线。

建筑弱电系统防雷设计

２２１电源防雷系统．．
电源防雷系统主要是防止雷电波通过电源
置非常重要，应充分考虑防雷产品与通信系统
配。对于信息系统，分为粗保护和精细保护，应粗保护根据所属保护区的级别确定，细保护要精根据电子设备的敏感度进行确定。
２２２信号防雷系统．．
蔽各种电磁脉冲。电气线路的主干线一般集中于高层建筑物的巾心部位（其雷电电磁场强度最弱）避免靠近作为引下线的柱筋位置，小干扰，缩的范围。穿线钢管和线槽等都应与各楼层的等
（馈线）。网络通信设备的接口芯片抗过电天等
丝建
・
圜
防雷技术・
Ｎｏ６Ｖ１（ｅｉｌ．０２１．ｏ．Ｓｒａ３）０２３Ｎｏ
电压应小于保护电压。
３２过流保护要求．
的防雷保护方案：大楼低压主配电系统做两级防雷保护（三相电源）其他机房设备进出端采取第，
三级防雷保护。
电子设备的过流能力一般为额定电流的
１５～．２倍，以此为标准选择电子元器件。如额定电流为０２的计算机，最大过流能力约为．２Ａ其０４。当电流大于该值时，．５Ａ电子设备所选用的电子元器件将会烧坏而无法正常工作，因而应保证到达电子设备的瞬问过电流小于其额定电流

弱电系统防雷接地的技术措施

弱电系统防雷接地的技术措施1、建筑物金属屋顶、立面金属表面、钢柱、钢梁、混凝土内钢筋和金属门窗框架等大尺寸金属件，应作等电位联结并与防雷装置相连；2、弱电系统的防雷接地宜与建筑物其他的接地共用接地系统。

共用接地电阻1。

当互相邻近的建筑物之间有电力和通信电缆连通时，宜将其接地网互相连接，否则，宜作有效隔离。

3、需要保护的电子信息系统必须采取等电位连接与接地保护措施。

电气和电子设备的金属外壳、机柜、机架、金属管、槽、屏蔽线缆外层、建筑外墙上的所有金属门窗框架、信息设备防静电接地、安全保护接地、浪涌保护器（SPD）接地端等均应以最短的距离与等电位连接网络的接地端子连接；对不能直接进行等电位连接的带电体，可通过浪涌保护器（SPD）进行等电位连接。

4、对功能性接地有特殊要求需单独设置接地线的电子信息设备，接地线应与其他接地线绝缘；供电线路与接地线宜同路径敷设。

5、除高频外的低频信号弱电系统采用一点接地。

共用接地装置应与总等电位接地端子板连接，通过接地干线引至楼层等电位接地端子板，由此引至设备机房的局部等电位接地端子板。

6、建筑物每一层内的等电位联结网络宜呈封闭环形，其安装位置应便于接线。

7、室外引进的电源线、信号线应采用能承载可预见的雷电流的屏蔽电缆，并宜埋地敷设，如果采用非屏蔽电缆时，应敷设在金属管道内并埋地引入，金属管应电气导通，并且电缆屏蔽层、金属管、光缆金属加强芯等金属物应在雷电防护区交界处做等电位连接并接地。

其埋地长度应符合表达式:L≧21/2（--埋地电缆处土壤电阻率）要求，但不应小于15m；8、在分开的建筑物之间布置的屏蔽电缆的屏蔽层应与各个建筑物的等电位连接带作等电位连接，在需要保护的空间内，屏蔽电缆的屏蔽层应至少在两端作等电位连接。

9、电子信息系统设备机房的信号线缆内芯线相应端口，应安装适配的信号线路浪涌保护器，浪涌保护器的接地端及电缆内芯的空线对应接地。

10、电子信息系统机房电源的进线处，应设置限压型浪涌电压保护器。

弱电机房防雷接地做法

弱电机房防雷接地做法随着信息技术的不断发展，弱电机房已经成为了各个行业中不可或缺的一部分。

在弱电机房中，各种电子设备和通讯设备通过电缆进行连接，这些设备的正常运行需要一个稳定的电力环境。

然而，在雷电天气中，弱电机房很容易受到雷击的影响，导致设备损坏，甚至造成人员伤亡。

因此，弱电机房的防雷接地工作显得尤为重要。

一、弱电机房防雷接地的意义弱电机房的防雷接地工作是指将弱电机房中的各种设备与地面之间建立良好的接地连接，使得雷电在接地系统中得到释放，从而保护弱电机房内的设备和人员不受到雷击的危害。

弱电机房防雷接地的意义主要有以下几个方面：1. 保护设备：弱电机房中的各种设备都是非常敏感的，一旦受到雷击就会损坏甚至报废。

通过合理的防雷接地系统，可以将雷电引入地下，从而保护弱电机房中的各种设备。

2. 保护人员：雷电不仅会对设备造成危害，也会对人员造成伤害。

通过合理的防雷接地系统，可以将雷电引入地下，从而保护弱电机房内的人员不受到雷击的危害。

3. 提高工作效率：如果弱电机房中的设备受到雷击而损坏，就需要维修或更换设备，这将耗费大量的时间和资源。

通过合理的防雷接地系统，可以避免设备损坏，从而提高工作效率。

二、弱电机房防雷接地的方法弱电机房防雷接地的方法主要有以下几种：1. 等电位接地法等电位接地法是指将弱电机房中的所有设备和电缆都连接到同一个接地体上，从而形成一个等电位接地系统。

这种方法可以有效地避免设备之间的电位差，从而减少雷击的危害。

等电位接地法的缺点是需要大量的接地电极，成本较高。

2. 端接地法端接地法是指将弱电机房中的所有设备和电缆都连接到一个地线上，然后将地线接到地下的接地体上。

这种方法可以有效地保护设备和人员不受到雷击的危害。

端接地法的优点是成本较低，但需要注意地线的质量和长度。

3. 电磁屏蔽法电磁屏蔽法是指在弱电机房中设置电磁屏蔽装置，将雷电的电磁波屏蔽在弱电机房外部的金属壳体中，从而保护弱电机房内的设备和人员不受到雷击的危害。

弱电系统的防雷措施

弱电系统的防雷措施弱电系统是指电力传输和分配系统中电压等级较低的那部分系统，主要包括通信、监控、安防等设备。

由于其电压较低，对雷击等外界扰动较为敏感，因此必须采取一系列有效的防雷措施来确保其安全稳定运行。

本文将介绍一些常见的弱电系统的防雷措施，并阐述其原理和操作步骤。

一、接地系统的建立接地系统是弱电系统防雷的基础，其作用是把雷击电流引入地下，减少对设备的损害。

接地系统主要包括接地电极、接地网和接地线。

接地电极是通过将金属材料埋入地下，与设备相连接，实现设备的接地；接地网则是将多个接地电极相互连接形成的网状结构，提高了接地效果和可靠性；而接地线则用于连接设备和接地系统，确保电流能够顺利流入地下。

在建立接地系统时，应根据实际情况采用不同的接地方式，并保证接地电阻符合相关标准。

二、防雷装置的安装防雷装置是弱电系统中常用的防护设备，其主要作用是将雷击电流引入接地系统，减小对弱电设备的影响。

常见的防雷装置包括避雷针、避雷带和避雷网等。

避雷针是安装在建筑物顶部的金属导体，能够吸引雷电，并通过接地系统将电流引导入地下；避雷带则是安装在建筑物周围的导电材料，起到类似的导流作用；而避雷网则是建立在建筑物周围的金属网状结构，将雷电引入接地系统。

在安装防雷装置时，应根据建筑物的结构和所在地的雷电活动情况选择合适的装置，并确保其可靠地连接到接地系统上。

三、设备的屏蔽和保护在弱电系统中，设备的屏蔽和保护是防止雷击对设备造成影响的重要手段。

屏蔽主要通过屏蔽层或屏蔽壳来实现，能够阻挡外界的电磁干扰并减小雷击的影响；而保护则是通过安装保护器件，如熔断器和过压保护器等，来限制雷击电流和电压的传播。

在屏蔽和保护设备时，应根据设备的特性、工作环境和所需的防护水平选择合适的方法和装置，并严格按照操作规程进行安装和维护。

四、定期检测和维护弱电系统的防雷措施需要定期进行检测和维护，以确保其正常运行和有效防护。

检测主要包括对接地系统的接地电阻和接地电位进行测试，以及对防雷装置和设备的状态进行检查；而维护则包括清除接地系统周围的杂物和杂草，修复损坏的接地电极和接地线，更换损坏的防雷装置等。

现代建筑弱电系统防雷设计

现代建筑弱电系统防雷设计摘要：雷击是一种自然现象，它能释放出的能量具有极强大的破坏能力。

几个世纪以来，人类通过对雷击破坏性的研究、探索，对雷电的危害采取了一定的预防措施，有效地降低了雷害。

本文介绍了雷电对建筑物弱电系统可能引起的危害，以及弱电系统的一些基本防雷设计。

探讨了有效防止弱电系统雷电损害的具体措施。

关键词: 防雷; 弱电系统; 浪涌保护器中图分类号：tu856文献标识码： a 文章编号：1 弱电设备遭受雷害的情况分析雷击损害建筑中弱电设备的主要原因是：避雷针能防止直接雷击，但不能阻止雷电感应过电压、操作过电压、零电位漂移过电压，以及因过电压在泄放电流时在其周围所产生的很强的感应电压，在弱电设备中造成的浪涌超过了设备承受的能力。

浪涌的主要形式是电源浪涌和信号浪涌。

这种浪涌在新建或扩建设备时往往不被重视。

在多年的实践中，人们对直击雷、感应雷、球形雷的认识比较高、防护措施也相对完善，但对雷电浪涌的防护意识不强，防护措施也相对比较薄弱。

雷击形式及弱电设备遭受雷害的情况主要有以下3 种：（1）直击雷。

指雷电直接击在建筑物构架、动植物上，因电效应、热效应和机械效应等造成建筑物及建筑物内设备的损坏。

（2）感应雷。

指雷电在雷云之间或雷云对地放电时，在附近的户外传输信号线路、埋地电力线、设备间连接线所感应的雷电过电压。

当其侵入设备后，使串联在线路中间或终端的弱电设备遭到损害。

感应雷虽然没有直击雷严重，但其发生的几率比直击雷高得多。

（3）雷电浪涌。

近年来，由于电力系统中不断引入自动化装置而引起人们重视的一种雷电危害形式。

最常见的弱电设备危害不是由于直接雷击引起的，而是由于雷击发生时在电源和通信线路中感应的电流浪涌引起的。

一方面由于弱电设备内部结构高度集成化，从而造成设备耐压、耐过电流的能力下降，对雷电（包括感应雷及操作过电压浪涌）的承受能力下降；另一方面由于信号来源路径增多，系统较以前更容易遭受雷电波的侵入。

弱电智能化防雷与接地系统

弱电智能化防雷与接地系统目录一、设计要求 (3)二、弱电系统接地种类 (3)三、施工方法 (3)3.1防雷接地 (3)3.2屏蔽接地 (3)3.3防静电接地 (3)3.4保护接地 (4)3.5工作接地 (4)一、设计要求本工程接地设计采用总等电位联结，各弱电机房、配线间等的接地采用局部等电位联结。

接地极采用联合接地体，接地电阻不大于1Ω。

二、弱电系统接地种类弱电系统的接地种类有防雷接地、保护接地、工作接地、屏蔽接地和防静电接地等。

三、施工方法3.1防雷接地防雷接地一般由电气设计完成，利用柱头钢筋、圈梁钢筋、楼层钢筋、基础钢筋，形成具有多层屏蔽的笼形防雷体系。

本工程语音系统采用大对数双绞线作为垂直主干线，需要在机柜中安装计算机网络防雷器，作为计算机网络的二级防雷措施。

在综合布线系统的工作区子系统中，由于语音线路与外线联结，有必要安装信号避雷器，作为末级防雷措施。

3.2屏蔽接地屏蔽管路两端须与PE线可靠连接，室内屏蔽也应多点与PE线可靠连接。

3.3防静电接地对于弱电系统来说，防静电接地非常重要，人的走路、设备的移动、各自摩擦都会产生大量静电，有时会产生很高的静电电压，不仅仅会对电子设备产生干扰，甚至可能导致芯片击穿，所以，所有设备外壳及室内设施必须与PE线多点可靠连接。

3.4保护接地本工程保护接地一般应该采用TN-S接地系统。

PE线可以用裸铜排经总等电位铜排上引出后，延伸到需要保护的地方。

PE线除在总等电位铜排上与防雷接地连接外，应该与防雷接地尽量隔离。

严禁将N线接到PE线上。

3.5工作接地工作接地的N线必须采用铜芯绝缘线，箱柜配电中的辅助等电位接地端子不能外露，更不能与屏蔽接地、防静电接地等混接。

1）接地工程尽量做到：保护接地、工作接地、直流接地以及它们各自的辅助等电位网络互相绝缘隔离，只能在总等电位铜排上连接。

2）配线间中每个配线架均要可靠地接在配线架接地铜排上，其接地导线截面大于2.5mm2，接地电阻要小于1Ω。

弱电防雷等级

弱电防雷等级随着现代社会科技的不断发展，弱电系统在各行各业中的应用越来越广泛。

弱电系统中的设备和线路对雷击有着较强的敏感性，因此，为了保护弱电系统的安全运行，我们需要对其进行合理的防雷措施。

而弱电防雷等级则是评估和确定弱电系统防雷能力的重要指标。

弱电防雷等级是根据国家标准《GB/T 17626.5-2008》中的相关规定确定的。

根据该标准，弱电防雷等级分为四个等级，分别为一级、二级、三级和四级。

不同等级的弱电系统所需的防雷措施和防护设备也不同。

一级弱电防雷等级适用于对雷电过电压要求非常高的弱电系统，如航空航天、军事指挥和控制等系统。

这些系统对雷击的容忍度很低，因此需要采取非常严格的防雷措施。

一级防雷设施包括雷电监测系统、避雷针、避雷带、避雷网等。

二级弱电防雷等级适用于对雷电过电压要求较高的弱电系统，如通信、广播电视、计算机网络等系统。

这些系统对雷击的容忍度较低，因此需要采取较为严格的防雷措施。

二级防雷设施包括避雷针、避雷带、避雷网、避雷器等。

三级弱电防雷等级适用于对雷电过电压要求一般的弱电系统，如建筑智能化、楼宇自控等系统。

这些系统对雷击的容忍度一般，因此需要采取一般的防雷措施。

三级防雷设施包括避雷针、避雷带、避雷网等。

四级弱电防雷等级适用于对雷电过电压要求较低的弱电系统，如安防监控、门禁系统等系统。

这些系统对雷击的容忍度较高，因此需要采取相对较低的防雷措施。

四级防雷设施包括避雷带、避雷器等。

为了确定弱电系统的防雷等级，我们需要根据具体的情况进行评估和分析。

评估弱电系统的防雷等级需要考虑以下几个因素：弱电系统的使用环境、系统的重要性、系统的容忍度、系统的防护设备等。

通过综合考虑这些因素，我们可以确定适合该系统的防雷等级，并采取相应的防雷措施。

在实际的防雷工程中，我们需要根据弱电防雷等级的要求，选择合适的防雷设施和防护措施。

同时，还需要对弱电系统进行定期的维护和检测，确保其防雷设施的有效性和可靠性。

防雷技术问题在弱电系统中的分析探讨

一
了预防雷电波沿着弱电线路或金属管道侵入室内或弱电系统，及系统设备和人身危安全。弱电系统的雷电防护属于内部防雷，包括有线电视系统、电话系统、计算机网络系统、监控系统、电梯系统以及消防报警系统等的雷电防护。建筑物弱电系统
号传输线缆宜在进出建筑物直击雷非防护区或直击雷防护区与第一防护区交界处装２弱电系统防雷备前穿金属管埋地引入，埋地长度不得设适配的信号浪涌保护器。消防控制室与但建筑物的弱电系统主要有两类：一类小于ｌｍ，入户端将电缆金属外皮、钢本地区或城市 “ ｌ ”报警指挥中心之间联５在ｌ９是国家规定的安全电压等级及控制电压等管同防雷接地装置相连。在野外，了预网的进出线路端１应装设适配的信号浪涌为：３低电压电能，交流与直流之分，２Ｖ直防埋地电缆遭受雷击，经过大树地方，有如４在根保护器。消防控制室内，设置等电位连应
２０ＮＯ．６０８３
工程技术
ＳｃｅｃｎＴｃｎｌｇｎｏａｉｎｅｅｄｅｈｏｏｙＩｎｖ
＿Ｆ
防雷技术问题在弱电系统中的分析探讨

电站弱电系统防雷研究

浪涌口，传输到微机系统的过电压有时甚至达上千伏，由于大多数变电站的低压电源系统没有过电压保护措施，雷电过电压得不到有效限制，就
２电对电站弱电系统干扰的方式及危．雷
自
２雷电通过低压电源系统产生的干扰．１雷电经由低压电源系统对微机保护和综合自动化系统产生干扰最为常见形式，产生的危害也
维普资讯
５６
电站弱电系统防雷研究
电站弱电系统防雷研究
ＬｉｈｎｎｏｅｔｎｏｇｔｒｅｔＳｔｍｗｅｔｔｏｇｔｉｇＰｒｔｃｉｆＬｉｈｒｎｙｓｅｉＰｏｒＳａｉｎｏＣｕｎ
关键词：微机保护
ｐｏｅｔｎｍｅｓｒｓｒｔｃｉａｕｅｏ
电磁兼容
雷电干扰
防雷措施
、
Ｋｅｏｄ：ｃｏｏｕｅ－ａｅｒｔｔｎＥｅｔ－ｇｅｉｃｍａｉｉｔＥ）ＬｇｔｉｇｉｔｆｒｎｅＬｇｔｉｇｙｗｒｓＭｉｃｍｐｔｒｓｄｐｏｅｉｌｒｍａｎｔｏｐｔｌｙ（ＭＣｒｂｃｏｃｏｃｂｉｉｎｎｅｅｅｃｉｈｎｈｎｒｎ
ＡｂｔａｔＴｈｓａｅｎｌｚｓｔｅｐｏｌｍｓａｏｔｉｈｎｎｒｔｃｉｎｏｇｔｕｒｎｙｔｍｏｒｔｔｎＡｃｏｄｎｓｒｃ：ｉｐｐｒａｙｅｈｒｂｅｂｕｇｔｉｇｐｏｅｔｏｆｉｈｒｅｔｓｅｉｐｗｅａｉ．ｃｒｉｇａｌｌｃｓｎｓｏｔｈｉｈｎｎｃｉｅｔｆｍｉｒｃｍｐｔｒｂｓｄｐｏｅｔｏｎｎｅｒｔｄａｔｍａｉｎｉｏｒｓａｉｎｉｅｅｔｙａｓｔｏｔｅｌｔｉｇａｃｄｎｓｏｃｏｏｇｕｅ－ａｅｒｔｃｉｎａｄｉｔｇａｅｕｏｔｏｎｐｗｅｔｔｎｒｃｎｅｒ，ｉｏｄｓｕｓｓｔｅｉｈｎｎｎｅｆｒｎｅｏｉｈｕｒｎｙｔｍｓｕｈａｏｖｌａｅｏｒｅｙｔｍｎｓｃｎａｙｃｒｕｔｉｃｓｅｈｌｔｉｇｉｔｒｅｅｃｆｌｔｃｒｅｔｓｓｅ，ｓｃｓｌｗｏｔｇｓｕｃｓｓｅａｄｅｏｄｒｉｉ．ｇｇｃ

弱电系统的防雷和接地设计方案

弱电系统的防雷和接地设计方案1．概述雷电是一种非常壮观的自然现象,它具有极大的破坏力,对人类的生命、财产安全造成巨大的危害。

1987年联合国确定的“国际减灾十年"中，雷电为对人类危害最大的十种灾害之一。

自从人类进入到电气化时代以后，雷电的破坏由主要以直击雷击毁人和物为主，发展到以通过金属线传输雷电波破坏电气设备为主。

随着近年来电子技术的飞速发展, 计算机系统的网络化程度越来越高，人类对电气设备尤其是计算机设备的依赖越来越严重。

而电子元器件的微型化、集成化程度越来越高,各类电子设备的耐过电压能力下降，遭雷电和过电压破坏的比例呈不断上升的趋势，对设备与网络的安全运行造成严重威胁.据统计,全世界每年因雷害造成的损失高达十亿美元以上。

长沙地处中纬度地带，冷暖空气交会频繁，平均每年雷暴天数为44天，最多的年份达87天,大于40天，不超过60天的地区属高雷区.1年中12个月均有可能发生雷暴，其中85%以上的雷暴集中在春夏两季，平均每年发生雷击事件上千起，雷击所带来的损失越来越严重,所以防雷显得尤为重要。

国家有关部门对计算机系统的防雷工作非常重视，制订了相关的法律、法规及相应的标准和规范.雷电对电气设备的影响,主要由以下四个方面造成:1、直击雷直击雷蕴含极大的能量,电压峰值可达5000KV，具有极大的破坏力。

如建筑物直接被雷电击中,巨大的雷电流沿引下线入地,会造成以下三种影响：a：巨大的雷电流在数微秒时间内流下地，使地电位迅速抬高，造成反击事故，危害人身和设备安全。

b：雷电流产生强大的电磁波，在电源线和信号线上感应极高的脉冲电压。

C：雷电流流经电气设备产生极高的热量，造成火灾或爆炸事故。

2、传导雷远处的雷电击中线路或因电磁感应产生的极高电压，由室外电源线路和通信线路传至建筑物内，损坏电气设备。

3、感应雷云层之间的频繁放电产生强大的电磁波，在电源线和信号线上感应极高的脉冲电压,峰值可达50KV。

4、开关过电压供电系统中的电感性和电容性负载开启或断开、地极短路、电源线路短路等，都能在电源线路上产生高压脉冲，其脉冲电压可达到线电压的3.5倍，从而损坏设备。

弱电工程防雷接地系统技术要求

1.1弱电防雷接地系统1.1.1系统概述1、所有从户外引入的、穿越各级雷电防护分区的、引入信息机房的管线均需设置SPD。

电涌保护器宜安装在配电箱或信息系统的配电设备，SPD连接线全长不宜超过0.5m。

室外摄像机应加装电涌保护器。

2、各弱电系统接地采用共用接地装置，其接地电阻不应大于1欧姆。

各消防控制室、弱电机房、弱电竖井设专用接地板。

机房、弱电竖井内的弱电设备及金属箱体等均应可靠接地。

3、专用接地线应选用铜芯绝缘导线，其线芯截面积不应小于6mm2。

从机房设置专用接地干线引至接地体，应选用铜芯绝缘导线其线芯截面积不应小于25mm2。

弱电间应采用专用接地线接至接地端子箱内。

弱电系统防雷接地做法必须满足相关规范。

4、进、出建筑物的信号线缆（包括光缆的金属芯），宜选用有金属屏蔽层的电缆，并宜埋地敷设，在直击雷非防护区或直击雷防护区与第一防护区交界处，电缆金属屏蔽层应做等电位连接并接地。

1.1.2系统技术要求一级防雷由强电单位设计考虑，本工程主要考虑弱电系统的二级防雷及三级防雷。

信号防雷主要对室外进线进行防护，防止浪涌电流对机房内的贵重设备造成损害。

1、电源防雷部分机房内各个配电箱和UPS输出设备前端，配置的二级防雷模块；在重要设备前装三级防雷器，各电话、网络机房内每个机柜内为双回路UPS电源配置三级防雷器。

2、信号防雷部分信号防雷部分主要针对进出建筑的信号线缆防雷，如室外广播、室外摄像机，室外大屏等防雷。

3、接地部分：弱电系统接入建筑物联合接地体接地。

其接地电阻不大于1Ω,弱电竖井接地干线采用40x4镀锌扁钢，40x4镀锌扁钢在弱电井道内与土建提供的接地端子采用BVR50连接。

弱电设备间内所有设备外壳必须与接地干线连接，采用BVR-1x6接地线连接至接地端子箱,机房通过BVR-25连接到就近弱电间内的弱电接地端子箱。

所有机房内采用40x4铜排均压环，与机房内土建提供的接地端子连接。

各机房的直流地网单独从MEB端子引BVR50线接地。
