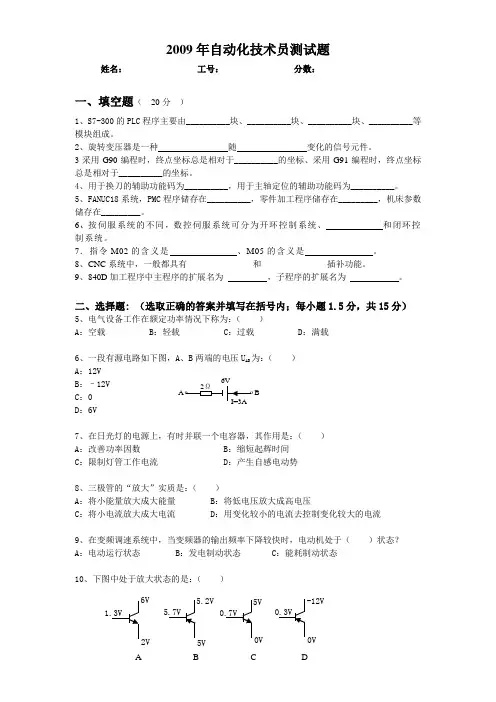

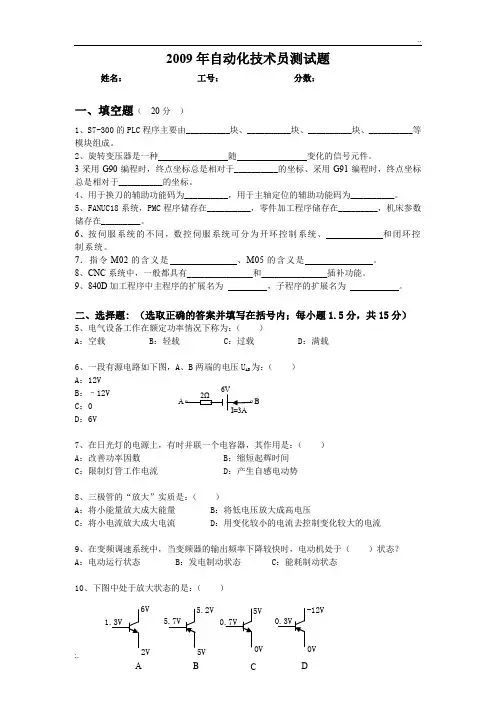

自动化技术员测试题

2009年自动化技术员测试题

姓名：工号：分数：

一、填空题（20分）

1、S7-300的PLC程序主要由__________块、__________块、__________块、__________等模块组成。

2、旋转变压器是一种随变化的信号元件。

3采用G90编程时，终点坐标总是相对于__________的坐标、采用G91编程时，终点坐标总是相对于__________的坐标。

4、用于换刀的辅助功能码为__________，用于主轴定位的辅助功能码为__________。

5、FANUC18系统，PMC程序储存在__________，零件加工程序储存在_________，机床参数储存在_________。

6、按伺服系统的不同，数控伺服系统可分为开环控制系统、和闭环控制系统。

7．指令M02的含义是、M05的含义是。

8、CNC系统中，一般都具有_______________和_______________插补功能。

9、840D加工程序中主程序的扩展名为，子程序的扩展名为。

二、选择题: （选取正确的答案并填写在括号内；每小题1.5分，共15分）

5、电气设备工作在额定功率情况下称为：（）

A：空载 B：轻载 C：过载 D：满载

6、一段有源电路如下图，A、B两端的电压U AB为：（）

A：12V

B：–12V

C：0

D：6V

7、在日光灯的电源上，有时并联一个电容器，其作用是：（）

A：改善功率因数 B：缩短起辉时间

C：限制灯管工作电流 D：产生自感电动势

8、三极管的“放大”实质是：（）

A：将小能量放大成大能量 B：将低电压放大成高电压

C：将小电流放大成大电流 D：用变化较小的电流去控制变化较大的电流

9、在变频调速系统中，当变频器的输出频率下降较快时，电动机处于（）状态？

A：电动运行状态 B：发电制动状态 C：能耗制动状态

10、下图中处于放大状态的是：（）

6V

2V 0V

-12V

0V

B

12、三相异步电动机负载不变而电源电压降低时，其定子电流将：（）

A：增大 B：减小 C：不变 D：不一定

13、三相异步电动机转子回路电阻增加，将使：（）

A：最大转矩增加 B：最大转矩减小

C：最大转矩增加，功率因数提高 D：最大转矩不变，启动转矩增加

14、可编程控制器的输入、输出、辅助继电器，计时计数的触点是（）无限地重复使用。A：无限的，能 B：有限的，能 C：无限的，不能 D：有限的，不能

16、一单相变压器原、付边匝数为1400/153，当原边接220V电压，付边接9Ω的电阻负载时，付边电流I2为多大：（）

（不计损耗）

A：0.29A B：2.67A C：2.9A D：6.5A

三、判断题：(在括号中对的打“√”，错的打“×”每小题 1.5分，共 15 分)

6、两根靠近的平行导体通以同向电流时，二者相互吸引；通以反向电流时，二者相互排斥。（）

7、在同一供电线路中不允许一部分电气设备采用保护接地，另一部分设备采用保

护接零。（）

8、晶闸管逆变器是一种将交流电能转变为直流电能的装置。（）

9、双速三相异步电动机调速时，将定子绕组由原来的Δ接法改接成YY接法，可使电动机的极对数减少一半，使转速增加一倍。此调速方法适合于拖动恒转矩性质的负载。（）

10、步进电动机的步距（或转速）不受电压和负载变化的影响，而只与脉冲频率成正比，

它能按控制脉冲数的要求，立即起动、停止和反转。（）

11、两相电流互感器V形接线的电流测量电路，既可用于测量三相负荷平衡的电路，

也可测量三相不平衡的电路。（）

12、当机械负载加重时，同步电动机的转速会降低。（）

13、三相异步电动机反接制度的原理是改变三相电源的正负极，使电机产生

反向制动转矩。（）

14、在SPWM调制方式的逆变器中，只要改变参考信号正弦波的幅值，就可以

调节逆变器输出交流电压的大小。（）

16、交流伺服电动机是靠改变对控制绕组所施电压的大小、相位或同时改变两者来控制其

转速的。在多数情况下，它都是工作在两相不对称运行状态，因而气隙中的合成磁场不是

圆形旋转磁场，而是脉动磁场。（）

四、分析题

1、下面是S7-300系列PLC的变量，计算下列变量及表达式的结果（十进制或十六进制都可以）。（10分）

已知：MB20=1、MB21=2、MB22=3、MB23=4

计算：

MW20 =

MW21 =

MW22 =

MW20 AND 00FFH =

MW22 AND FF00H =

MW20 AND 00FFH + MW22 AND FF00H =

2、根据以下时序图分析下面梯形图程序输出点（故障灯）的各种情况。（10分）

Fault_Signal:故障

Acknowledge:故障清除

Flash_Frequency:闪烁频率（2Hz）信号

五、设计题

1、根据要求用STEP7设计程序：如下图输入I1.7一接通，输出Q5.7立即接通，输入I1.7一断开，输出Q5.7立即断开，I1.7接通期间，输出Q5.7 带电2S断开4S交替运行。（15分）

2、单按钮控制电机正转和反转：

用1个自复位单触点按钮SB控制一个电机的正转和反转，要求按一下电机正转，再按一下电机反转，再按一下又正转，交替进行，尽量用最少的中间继电器。请画出控制回路原理图。（15分）
