日立电梯LCA无机房救援说明简易版

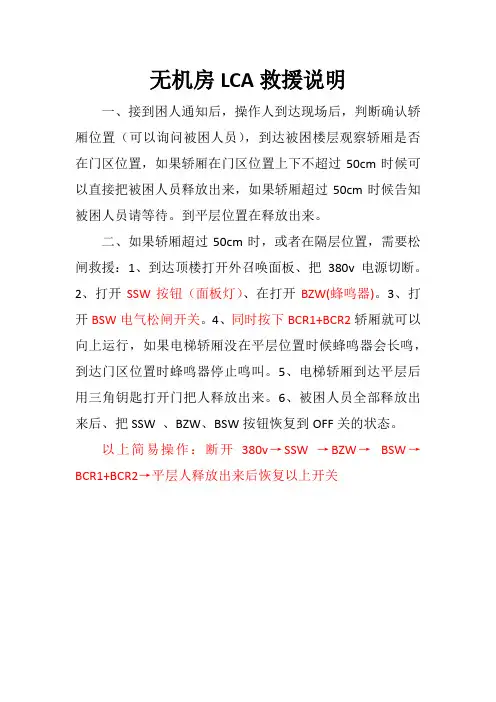

无机房LCA救援说明
一、接到困人通知后，操作人到达现场后，判断确认轿厢位置（可以询问被困人员），到达被困楼层观察轿厢是否在门区位置，如果轿厢在门区位置上下不超过50cm时候可以直接把被困人员释放出来，如果轿厢超过50cm时候告知被困人员请等待。
到平层位置在释放出来。
二、如果轿厢超过50cm时，或者在隔层位置，需要松闸救援：1、到达顶楼打开外召唤面板、把380v电源切断。
2、打开SSW按钮（面板灯）、在打开BZW(蜂鸣器)。
3、打开BSW电气松闸开关。
4、同时按下BCR1+BCR2轿厢就可以向上运行，如果电梯轿厢没在平层位置时候蜂鸣器会长鸣，到达门区位置时蜂鸣器停止鸣叫。
5、电梯轿厢到达平层后用三角钥匙打开门把人释放出来。
6、被困人员全部释放出来后、把SSW 、BZW、BSW按钮恢复到OFF关的状态。
以上简易操作：断开380v→SSW →BZW→BSW→BCR1+BCR2→平层人释放出来后恢复以上开关。
