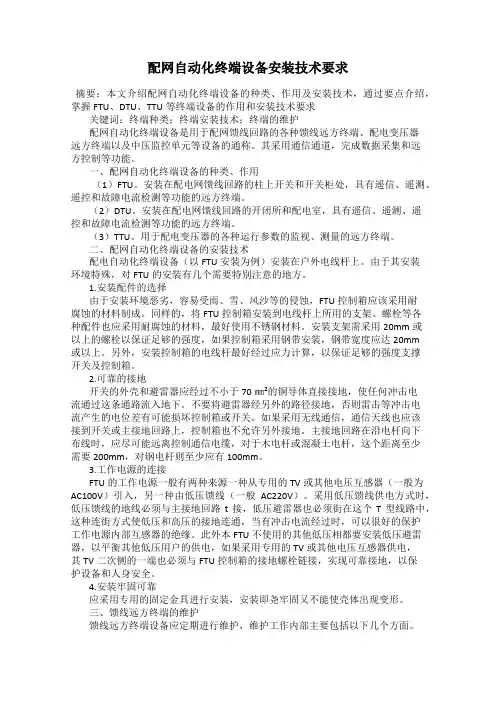

![配网自动化终端设备安装技术要求](https://img.taocdn.com/s3/m/72ac0d526bec0975f565e2b3.png)
配网自动化终端设备安装技术要求摘要:本文介绍配网自动化终端设备的种类、作用及安装技术,通过要点介绍,掌握FTU、DTU、TTU等终端设备的作用和安装技术要求关键词:终端种类;终端安装技术;终端的维护配网自动化终端设备是用于配网馈线回路的各种馈线远方终端、配电变压器远方终端以及中压监控单元等设备的通称。
其采用通信通道,完成数据采集和远方控制等功能。
一、配网自动化终端设备的种类、作用(1)FTU。
安装在配电网馈线回路的柱上开关和开关柜处,具有遥信、遥测、遥控和故障电流检测等功能的远方终端。
(2)DTU。
安装在配电网馈线回路的开闭所和配电室,具有遥信、遥测、遥控和故障电流检测等功能的远方终端。
(3)TTU。
用于配电变压器的各种运行参数的监视、测量的远方终端。
二、配网自动化终端设备的安装技术配电自动化终端设备(以FTU安装为例)安装在户外电线杆上。
由于其安装环境特殊,对FTU的安装有几个需要特别注意的地方。
1.安装配件的选择由于安装环境恶劣,容易受雨、雪、风沙等的侵蚀,FTU控制箱应该采用耐腐蚀的材料制成。
同样的,将FTU控制箱安装到电线杆上所用的支架、螺栓等各种配件也应采用耐腐蚀的材料,最好使用不锈钢材料。
安装支架需采用20mm或以上的螺栓以保证足够的强度,如果控制箱采用钢带安装,钢带宽度应达20mm或以上。
另外,安装控制箱的电线杆最好经过应力计算,以保证足够的强度支撑开关及控制箱。
2.可靠的接地开关的外壳和避雷器应经过不小于70㎜²的铜导体直接接地,使任何冲击电流通过这条通路流入地下。
不要将避雷器经另外的路径接地,否则雷击等冲击电流产生的电位差有可能损坏控制箱或开关。
如果采用无线通信,通信天线也应该接到开关或主接地回路上,控制箱也不允许另外接地。
主接地回路在沿电杆向下布线时,应尽可能远离控制通信电缆,对于木电杆或混凝土电杆,这个距离至少需要200mm,对钢电杆则至少应有100mm。
3.工作电源的连接FTU的工作电源一般有两种来源一种从专用的TV或其他电压互感器(一般为AC100V)引入,另一种由低压馈线(一般AC220V)。
配网智能终端介绍(FTU、DTU及TTU)
![配网智能终端介绍(FTU、DTU及TTU)](https://img.taocdn.com/s3/m/e89dd11802020740be1e9bdc.png)
FTU、DTU及TTU介绍DTU(开闭所、环网柜智能终端)开闭所终端设备(DTU)distribution terminal unitDTU一般安装在常规的开闭所(站)、户外小型开闭所、环网柜、小型变电站、箱式变电站等处,完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算,对开关进行分合闸操作,实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。
配变终端设备(TTU)distribution Transformer supervisory Terminal Unit,配电变压器监测终端)TTU监测并记录配电变压器运行工况,根据低压侧三相电压、电流采样值,每隔1~2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数,记录并保存一段时间(一周或一个月)和典型日上述数组的整点值,电压、电流的最大值、最小值及其出现时间,供电中断时间及恢复时间,记录数据保存在装置的不挥发内存中,在装置断电时记录内容不丢失。
配网主站通过通信系统定时读取TTU测量值及历史记录,及时发现变压器过负荷及停电等运行问题,根据记录数据,统计分析电压合格率、供电可靠性以及负荷特性,并为负荷预测、配电网规划及事故分析提供基础数据。
如不具备通信条件,使用掌上电脑每隔一周或一个月到现场读取记录,事后转存到配网主站或其它分析系统。
馈线终端设备(FTU)feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关,例如10kV线路上的断路器、负荷开关、分段开关等。
一般来说,1台FTU 要求能监控1台柱上开关,主要原因是柱上开关大多分散安装,若遇同杆架设情况,这时可以1台FTU监控两台柱上开关。
我公司开发型FTU, 选用国际著名的高质量元器件,电磁兼容性能和抗干扰能力突出。
综合考虑了各种环网柜、柱上开关的监控需求,可以和国内外各型开关接口。
配网智能终端介绍(FTU、DTU及TTU)
![配网智能终端介绍(FTU、DTU及TTU)](https://img.taocdn.com/s3/m/b49cefa8bed5b9f3f80f1c2b.png)
FTU、DTU及TTU介绍DTU(开闭所、环网柜智能终端)开闭所终端设备(DTU)distribution terminal unitDTU一般安装在常规的开闭所(站)、户外小型开闭所、环网柜、小型变电站、箱式变电站等处,完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算,对开关进行分合闸操作,实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。
配变终端设备(TTU)distribution Transformer supervisory Terminal Unit,配电变压器监测终端)TTU监测并记录配电变压器运行工况,根据低压侧三相电压、电流采样值,每隔1~2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数,记录并保存一段时间(一周或一个月)和典型日上述数组的整点值,电压、电流的最大值、最小值及其出现时间,供电中断时间及恢复时间,记录数据保存在装置的不挥发存中,在装置断电时记录容不丢失。
配网主站通过通信系统定时读取TTU测量值及历史记录,及时发现变压器过负荷及停电等运行问题,根据记录数据,统计分析电压合格率、供电可靠性以及负荷特性,并为负荷预测、配电网规划及事故分析提供基础数据。
如不具备通信条件,使用掌上电脑每隔一周或一个月到现场读取记录,事后转存到配网主站或其它分析系统。
馈线终端设备(FTU)feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关,例如10kV线路上的断路器、负荷开关、分段开关等。
一般来说,1台FTU..要求能监控1台柱上开关,主要原因是柱上开关大多分散安装,若遇同杆架设情况,这时可以1台FTU监控两台柱上开关。
我公司开发???型FTU, 选用国际著名的高质量元器件,电磁兼容性能和抗干扰能力突出。
综合考虑了各种环网柜、柱上开关的监控需求,可以和国外各型开关接口。
配网自动化终端设备(DTU、FTU、TTU、RTU)的定义、特点、功能及区别

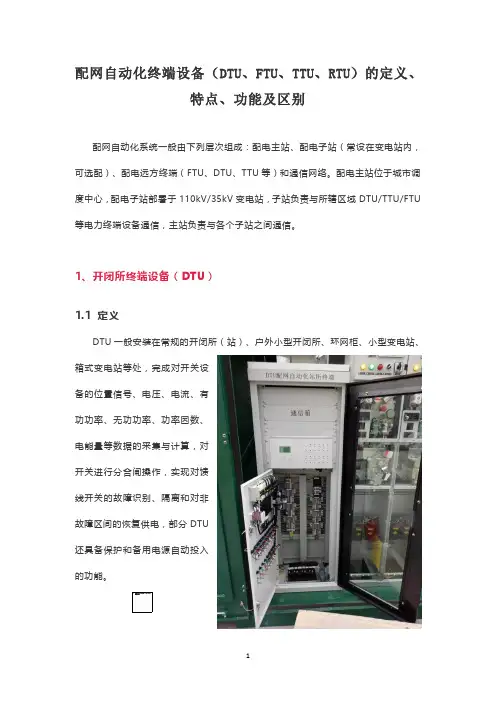

![配网自动化终端设备(DTU、FTU、TTU、RTU)的定义、特点、功能及区别](https://img.taocdn.com/s3/m/7deeaead482fb4daa48d4b47.png)
配网自动化终端设备(DTU、FTU、TTU、RTU)的定义、特点、功能及区别配网自动化系统一般由下列层次组成:配电主站、配电子站(常设在变电站内,可选配)、配电远方终端(FTU、DTU、TTU等)和通信网络。
配电主站位于城市调度中心,配电子站部署于110kV/35kV变电站,子站负责与所辖区域DTU/TTU/FTU 等电力终端设备通信,主站负责与各个子站之间通信。
1、开闭所终端设备(DTU)1.1 定义DTU一般安装在常规的开闭所(站)、户外小型开闭所、环网柜、小型变电站、箱式变电站等处,完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算,对开关进行分合闸操作,实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电,部分DTU还具备保护和备用电源自动投入的功能。
1.2 特点1) 机箱结构采用标准4U半(全)机箱,增强型设计;2)采用后插拔接线方式,整体面板,全封闭设计;3)率先采用基于CANBUS总线的智能插件方案,极大地减少了插件间接线,完全避免了插件接触不良的隐患,装置运行可靠性高;4)智能插件方案的采用,使机箱母板标准化,便于生产及现场维护;5)装置不同类插件在结构设计时保证不能互插,提高整体安全性;6)采用32位D浮点型SP,系统性能先进;7)采用16位A/D转换芯片,采样精度高;8)采用大规模可编程逻辑芯片,减少外围电路,提高可靠性;9)大容量存储器设计,使得报文及事故录波完全现场需求;10)采用多层印制板电路和SMT表面贴装技术,装置的抗干扰性能强;11)测量回路精度软件自动校准,免调试,减小现场定检等维护时间;12)超强的电磁兼容能力,能适应恶劣的工作环境;13)功能强大的PC支持工具,具有完善灵活的分析软件,便于事故分析;14)简单可靠的保护处理系统(DSP)与成熟的实时多任务操作系统相结合,既保证功能可靠性,又能满足网络通讯、人机界面的实时性;15)支持RS232/RS485、Enthernet等多种通讯接口,内置Enthernet使得工程应用简单、可靠;16)支持IEC60870-5-101、IEC60870-5-103、IEC60870-5-104等标准规约;17)各装置独立的掉电保持时钟系统及带对时脉冲的GPS对时系统。
配网自动化终端DTU安装、调试步骤
![配网自动化终端DTU安装、调试步骤](https://img.taocdn.com/s3/m/1dfe230b2a160b4e767f5acfa1c7aa00b52a9db9.png)
目录
CONTENTS
• DTU设备介绍 • DTU安装步骤 • DTU调试步骤 • DTU常见问题及解决方案 • DTU维护保养建议
01 DTU设备介绍
CHAPTER
DTU设备概述
01
DTU是配网自动化终端设备的简 称,是一种用于实现配电网自动 化监控和控制的设备。
谢谢
THANKS
04 DTU常见问题及解决方案
CHAPTER
设备无法正常启动
总结词
设备无法正常启动可能是由于电源故障、硬件故障或软件故障等原因引起的。
详细描述
首先检查电源是否正常,确保电源线连接牢固,无短路或断路现象。如果电源 正常,则检查硬件设备是否完好,有无损坏或故障的部件。如果硬件正常,则 可能是软件故障,需要重新安装或升级软件。
设备的调试过程
电源检查
检查DTU设备的电源是否正常 ,包括电压和电流是否符合要
求。
通信测试
测试DTU设备的通信功能,包 括与主站系统的通信以及设备 之间的通信是否正常。
功能测试
根据设备的技术要求,逐项测 试其各项功能是否正常,如遥 测、遥控、遥信等。
性能测试
对DTU设备的性能进行测试, 如响应时间、稳定性等,确保
设备的安装过程
01
02
03
04
开箱验货
核对DTU的数量、型号是否 与订货单相符,检查设备是否
有损坏。
硬件连接
按照说明书要求,连接DTU 的电源线、通信线等。
固定设备
将DTU安装在指定的支架或 柜体内,确保稳固、水平。
软件配置
根据实际需求,在DTU上配 置IP地址、通信端口等参数。
配电自动化站所终端DTU技术规范
![配电自动化站所终端DTU技术规范](https://img.taocdn.com/s3/m/05aed348650e52ea54189841.png)
配电自动化站所终端(DTU)技术规范目录配电自动化站所终端(DTU)技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本适用于本文件。
GB/T 电磁兼容试验和测量技术抗扰度试验总论GB/T 静电放电抗扰度试验GB/T 射频电磁场辐射抗扰度试验GB/T 浪涌(冲击)抗扰度试验GB/T 电快速瞬变脉冲群抗扰度试验GB/T 工频磁场的抗扰度试验GB/T 阻尼振荡磁场的抗扰度试验GB/T 电压暂降、短时中断和电压变化抗扰度试验GB/T 远动设备及系统第2部分:工作条件第1篇:电源和电磁兼容兼容性GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB/T 14285 继电保护和安全自动装置技术规程GB/T 4208 外壳防护等级(IP)GB/T 13729 远动终端设备GB/T 5096 电子设备用机电件基本试验规程及测量方法GB/T 19520 电子设备机械结构GB 低压成套开关设备和控制设备第五部分:对户外公共场所的成套设备—动力配电网用电缆分线箱(CDCs)的特殊要求DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 721 配电网自动化系统远方终端DL/T 远动设备及系统第5-101部分:传输规约基本远动任务配套标准DL/T 远动设备及系统第5-104部分:传输规约采用标准传输协议子集的IEC60870-5-101网络访问DL/T 814 配电自动化系统功能规范Q/GDW 382 配电自动化技术导则Q/GDW 513 配电自动化主站系统功能规范Q/GDW 514 配电自动化终端/子站功能规范Q/GDW 625 配电自动化建设与改造标准化设计技术规定2 技术要求概述终端分类及安装形式:站所终端的结构形式可分为组屏式、遮蔽立式、遮蔽壁挂式站所终端。
组屏式站所终端通过标准屏柜方式,安装在配电网馈线回路的开关站、配电室等处的配电终端。
(完整版)配网智能终端介绍(FTU、DTU及TTU)
![(完整版)配网智能终端介绍(FTU、DTU及TTU)](https://img.taocdn.com/s3/m/4b79e699f78a6529657d5311.png)
FTU、DTU及TTU介绍DTU(开闭所、环网柜智能终端)开闭所终端设备(DTU)distribution terminal unitDTU一般安装在常规的开闭所(站)、户外小型开闭所、环网柜、小型变电站、箱式变电站等处,完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算,对开关进行分合闸操作,实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。
配变终端设备(TTU)distribution Transformer supervisory Terminal Unit,配电变压器监测终端)TTU监测并记录配电变压器运行工况,根据低压侧三相电压、电流采样值,每隔1~2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数,记录并保存一段时间(一周或一个月)和典型日上述数组的整点值,电压、电流的最大值、最小值及其出现时间,供电中断时间及恢复时间,记录数据保存在装置的不挥发内存中,在装置断电时记录内容不丢失。
配网主站通过通信系统定时读取TTU测量值及历史记录,及时发现变压器过负荷及停电等运行问题,根据记录数据,统计分析电压合格率、供电可靠性以及负荷特性,并为负荷预测、配电网规划及事故分析提供基础数据。
如不具备通信条件,使用掌上电脑每隔一周或一个月到现场读取记录,事后转存到配网主站或其它分析系统。
馈线终端设备(FTU)feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关,例如10kV线路上的断路器、负荷开关、分段开关等。
一般来说,1台FTU 要求能监控1台柱上开关,主要原因是柱上开关大多分散安装,若遇同杆架设情况,这时可以1台FTU监控两台柱上开关。
我公司开发型FTU, 选用国际著名的高质量元器件,电磁兼容性能和抗干扰能力突出。
综合考虑了各种环网柜、柱上开关的监控需求,可以和国内外各型开关接口。
配电终端DTU技术规范书
![配电终端DTU技术规范书](https://img.taocdn.com/s3/m/deb592bc25c52cc58ad6be98.png)
配电终端DTU技术规范书1 总则1.1 引言供方应具有ISO9001质量保证体系认证证书,亦具有ISO14001环境管理体系认证证书和OHSAS18001职业健康安全管理体系认证证书及年检记录,宜具有AAA级资信等级证书、重合同守信用企业证书并具备良好的财务状况和商业信誉。
提供的配电终端应在国家或电力行业级检验检测机构通过型式试验。
提供的产品应有部级鉴定文件或等同有效的证明文件。
供方应提供国家或电力行业级检验检测机构提供的有效期内的检测报告。
1) 本规范书提出了配电终端的功能设计、结构、性能、安装和试验、运行等方面的技术要求。
2) 本规范书提出的是最低限度的要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,供方应提供符合本规范书和工业标准的优质产品。
3) 如果供方没有以书面形式对本规范书的条文提出异议,则表示供方提供的设备完全符合本规范书的要求;如有异议,应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
4) 本规范书所使用的标准如遇与供方所执行的标准不一致按较高的标准执行。
5) 本规范书经招、投标双方确认后作为订货合同的技术附件,与合同正文具有同等效力。
1.2 供方职责供方的工作范围将包括下列内容,但不仅仅限于此内容。
1) 提供标书内所有设备及设计说明书及制造方面的说明。
2) 提供国家或电力行业级检验检测机构出具的型式试验报告,以便确认供货设备能否满足所有的性能要求。
3) 提供设备安装、使用的说明书。
4) 提供试验和检验的标准,包括试验报告和试验数据。
5) 提供图纸,制造和质量保证过程的一览表以及标书规定的其它资料。
6) 提供设备管理和运行所需有关资料。
7) 所提供设备应发运到规定的目的地。
8) 在更换所用的准则、标准、规程或修改设备技术数据时,供方有责任接受需方的选择。
9) 提供现场及售后服务。
2 技术规范要求2.1 规范性文件引用下列文件中的条款通过本规范的引用而成为本规范的条款。
配电自动化站所终端(DTU)技术规范
![配电自动化站所终端(DTU)技术规范](https://img.taocdn.com/s3/m/6948e46d777f5acfa1c7aa00b52acfc789eb9fd3.png)
配电自动化站所终端〔DTU〕技术标准名目配电自动化站所终端〔DTU〕技术标准1标准性引用文件以下文件关于本文件的应用是必不可少的。
但凡注日期的引用文件,仅注日期的版本适用于本文件。
但凡不注日期的引用文件,其最新版本适用于本文件。
电磁兼容试验和测量技术抗扰度试验总论静电放电抗扰度试验射频电磁场辐射抗扰度试验浪涌〔冲击〕抗扰度试验电快速瞬变脉冲群抗扰度试验工频磁场的抗扰度试验阻尼振荡磁场的抗扰度试验电压暂落、短时中断和电压变化抗扰度试验远动设备及系统第2局部:工作条件第1篇:电源和电磁兼容兼容性GB/T11022高压开关设备和操纵设备标准的共用技术要求GB/T14285继电保卫和平安自动装置技术规程GB/T4208外壳防护等级〔IP〕GB/T13729远动终端设备GB/T5096电子设备用机电件全然试验规程及测量方法GB/T19520电子设备机械结构低压成套开关设备和操纵设备第五局部:对户外公共场所的成套设备—动力配电网用电缆分线箱〔CDCs)的特不要求DL/T637-1997阀控式密封铅酸蓄电池订货技术条件DL/T721配电网自动化系统远方终端远动设备及系统第5-101局部:传输规约全然远动任务配套标准远动设备及系统第5-104局部:传输规约采纳标准传输协议子集的IEC60870-5-101网络访咨询DL/T814配电自动化系统功能标准Q/GDW382配电自动化技术导那么Q/GDW513配电自动化主站系统功能标准Q/GDW514配电自动化终端/子站功能标准Q/GDW625配电自动化建设与改造标准化设计技术2技术要求2.1概述终端分类及安装形式:站所终端的结构形式可分为组屏式、遮蔽立式、遮蔽壁挂式站所终端。
组屏式站所终端通过标准屏柜方式,安装在配电网馈线回路的开关站、配电室等处的配电终端。
遮蔽立式站所终端通过机柜与开关并列方式,安装在配电网馈线回路的环网柜、箱式变电站内部的配电终端。
站所终端安装形式要求见表1,各型终端的安装、结构、端子布置等详见附录A。
配网自动化终端屏技术规范书 1.0版
![配网自动化终端屏技术规范书 1.0版](https://img.taocdn.com/s3/m/9b49cc38482fb4daa58d4b2b.png)
配网自动化终端屏技术规范书V1.0上海华通自动化设备股份有限公司2018年3月配网自动化终端屏技术规范书1、概述配网自动化终端屏(下称DTU屏)的设计,充分分析了配电自动化规划设计技术指导原则,配电自动化技术导则以及配电自动化终端功能规范、技术规范的相关规定和要求,并根据供电可靠性要求、网架结构、一次设备条件等情况,按照经济、高效的原则差异化设计生产,包括馈线终端DTU、UPS,等设备的选型、与一次设备的配套设计、与配网自动化电源配套设计、通信配套设计、结构及安装方式等内容的典型设计描述。
产品名称:配网自动化终端屏型号:HT-PWZD-DTU/WPWZD-DTU配网自动化终端屏2、DTU屏参考以下标准GB3906 《3~40.5KV交流金属封闭开关设备和控制设备》GB/T16927 《高电压试验技术》GB/T7251.1 《低压成套开关设备和控制设备》GB1207 《电压互感器》GB/T 14285 《继电保护和安全自动装置技术规程》DL/T 599 《城市中低压配电网改造技术导则》DL/T 634 《远动设备及系统》DL/T 721 《配电网自动化系统远方终端》DL/T 814 《配电自动化系统功能规范》Q/GDW 156 《城市电力网规划设计导则》Q/GDW 370 《城市配电网技术导则》Q/GDW 382 《配电自动化技术导则》Q/GDW 513 《配电自动化主站系统功能规范》Q/GDW 514 《配电自动化终端/子站功能规范》Q/GDW 625 《配电自动化建设改造标准化设计技术规定》Q/GDW 1738 《配电网规划设计技术导则DL/T620 《交流电气装置的过电压保护和绝缘配合》GB50150 《电气装置安装工程、电气设备交接试验标准》GB311.2 《高电压试验技术》GB311.7 《高压输变电设备的绝缘配合使用导则》GB-9174 《一般货物运输包装通用技术条件》国家电网公司输变电工程典型设计10kV配电线路分册国家电网公司输变电工程典型设计10kV配电工程分册以上标准和规范,参照最新版本执行。
配电自动化终端(DTU)技术导则
![配电自动化终端(DTU)技术导则](https://img.taocdn.com/s3/m/9cea2126336c1eb91a375dfb.png)
配电自动化终端(DTU)技术导则目 录1 规范性引用文件 (1)2 技术要求 (1)3 标准技术参数 (9)4 环境条件表 (13)5 试验 (13)附录A 站所终端及辅助设备的结构和安装示意图(参考性附录) (15)附录B 站所终端端子排、航空接插件接口定义及接线要求(规范性附录) (28)配电自动化站所终端(DTU)技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本适用于本文件。
GB/T 17626.1 电磁兼容试验和测量技术抗扰度试验总论GB/T 17626.2 静电放电抗扰度试验GB/T 17626.3 射频电磁场辐射抗扰度试验GB/T 17626.4 浪涌(冲击)抗扰度试验GB/T 17626.5 电快速瞬变脉冲群抗扰度试验GB/T 17626.8 工频磁场的抗扰度试验GB/T 17626.10 阻尼振荡磁场的抗扰度试验GB/T 17626.11 电压暂降、短时中断和电压变化抗扰度试验GB/T 15153.1 远动设备及系统 第2部分:工作条件 第1篇:电源和电磁兼容兼容性GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB/T 14285 继电保护和安全自动装置技术规程GB/T 4208 外壳防护等级(IP)GB/T 13729 远动终端设备GB/T 5096 电子设备用机电件基本试验规程及测量方法GB/T 19520 电子设备机械结构GB 7251.5 低压成套开关设备和控制设备第五部分:对户外公共场所的成套设备—动力配电网用电缆分线箱(CDCs)的特殊要求DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 721 配电网自动化系统远方终端DL/T 634.5101 远动设备及系统 第5-101部分:传输规约 基本远动任务配套标准DL/T 634.5104 远动设备及系统第5-104部分:传输规约采用标准传输协议子集的IEC60870-5-101网络访问DL/T 814 配电自动化系统功能规范Q/GDW 382 配电自动化技术导则Q/GDW 513 配电自动化主站系统功能规范Q/GDW 514 配电自动化终端/子站功能规范Q/GDW 625 配电自动化建设与改造标准化设计技术规定2技术要求2.1概述终端分类及安装形式:站所终端的结构形式可分为组屏式、遮蔽立式、遮蔽壁挂式站所终端。
配电自动化站所终端(DTU)技术规范标准[详]
![配电自动化站所终端(DTU)技术规范标准[详]](https://img.taocdn.com/s3/m/a4b9948c0242a8956aece40f.png)
配电自动化站所终端(DTU)技术规范目录1 规范性引用文件 (1)2 技术要求 (2)3 标准技术参数 (10)4 环境条件表 (15)5 试验 (15)附录A 站所终端及辅助设备的结构和安装示意图(参考性附录) (17)附录B 站所终端端子排、航空接插件接口定义及接线要求(规范性附录) (33)配电自动化站所终端(DTU)技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本适用于本文件。
GB/T 17626.1 电磁兼容试验和测量技术抗扰度试验总论GB/T 17626.2 静电放电抗扰度试验GB/T 17626.3 射频电磁场辐射抗扰度试验GB/T 17626.4 浪涌(冲击)抗扰度试验GB/T 17626.5 电快速瞬变脉冲群抗扰度试验GB/T 17626.8 工频磁场的抗扰度试验GB/T 17626.10 阻尼振荡磁场的抗扰度试验GB/T 17626.11 电压暂降、短时中断和电压变化抗扰度试验GB/T 15153.1 远动设备及系统第2部分:工作条件第1篇:电源和电磁兼容兼容性GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB/T 14285 继电保护和安全自动装置技术规程GB/T 4208 外壳防护等级(IP)GB/T 13729 远动终端设备GB/T 5096 电子设备用机电件基本试验规程及测量方法GB/T 19520 电子设备机械结构GB 7251.5 低压成套开关设备和控制设备第五部分:对户外公共场所的成套设备—动力配电网用电缆分线箱(CDCs)的特殊要求DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 721 配电网自动化系统远方终端DL/T 634.5101 远动设备及系统第5-101部分:传输规约基本远动任务配套标准DL/T 634.5104 远动设备及系统第5-104部分:传输规约采用标准传输协议子集的IEC60870-5-101网络访问DL/T 814 配电自动化系统功能规范Q/GDW 382 配电自动化技术导则Q/GDW 513 配电自动化主站系统功能规范Q/GDW 514 配电自动化终端/子站功能规范Q/GDW 625 配电自动化建设与改造标准化设计技术规定2 技术要求2.1 概述终端分类及安装形式:站所终端的结构形式可分为组屏式、遮蔽立式、遮蔽壁挂式站所终端。
配电自动化dtu
![配电自动化dtu](https://img.taocdn.com/s3/m/c9a89443591b6bd97f192279168884868762b8dc.png)
配电自动化dtu配电自动化DTU(终端单元)是一种用于配电系统中的自动化监测与控制设备。
DTU的作用是完成与配电网络中各个终端设备(如开关、变压器等)的数据通信和远程控制。
配电自动化DTU广泛应用于供电局、变电站、工矿企业等配电系统中,提高了配电系统的可靠性、安全性和效率。
1. DTU的基本原理配电自动化DTU通过监测终端设备的数据,如电流、电压、功率因数等,实时采集并传输到后台控制中心。
后台控制中心通过分析这些数据,实现对配电终端设备的监测和控制。
同时,DTU也可以接收控制指令,将指令传递给终端设备,实现远程操作。
基于成熟的通信技术和数据处理平台,DTU可以提供数据的汇总、分析、存储以及远程控制等功能。
2. DTU的特点和优势(1) 稳定可靠:DTU采用先进的通信技术,如GPRS、4G等,能够保证数据传输的稳定性和可靠性。
(2) 高效节能:DTU可以实时监测配电设备的运行状态和能耗情况,帮助企业合理调度电力资源,提高能源利用效率。
(3) 远程控制:DTU可以远程控制终端设备开关状态,实现远程操作和故障处理,节约人力和时间成本。
(4) 实时监测:DTU可以实时监测配电设备的运行状况,及时发现和预防潜在的故障或异常,提高配电系统的可靠性和安全性。
(5) 数据分析:DTU可以将采集到的数据传输到后台控制中心,进行大数据分析,例如用于故障诊断、负荷预测等,为决策提供依据。
3. DTU的应用场景(1) 供电局:供电局通过在变电站等配电设施中部署DTU,实现了对供电网络的远程监控与控制。
能够更好地了解供电网络的运行状态,及时发现故障并采取措施。
提高了供电效率和可靠性。
(2) 变电站:DTU能够实现对变电站的各种设备的实时监测,如变压器的温度、电压等。
当设备发生故障或异常时,可以及时发送告警信息到后台控制中心,减少事故的发生。
(3) 工矿企业:DTU可以用于工矿企业的配电系统中,监测电力设备的运行状态和能耗情况,提供数据支持进行能源管理和优化。
配电自动化终端DTU详解
![配电自动化终端DTU详解](https://img.taocdn.com/s3/m/5962c2ef32d4b14e852458fb770bf78a64293a76.png)
配电自动化终端DTU详解1. 什么是配电自动化终端DTU配电自动化终端DTU(Distribution Terminal Unit)是在配电系统中用于实现远程监控和控制的重要设备。
它通过采集、传输和接收配电系统的实时数据,实现对配电系统运行情况的实时监测和控制。
2. 配电自动化终端DTU的功能2.1 数据采集和传输配电自动化终端DTU能够采集配电系统的各种数据,如电流、电压、功率等参数。
它可以通过以太网、GSM、GPRS等通信方式,将采集到的数据传输到远程监控中心。
2.2 远程监控和控制配电自动化终端DTU还具有远程监控和控制的功能。
监控中心通过与DTU建立通信连接,可以实时获取配电系统的运行状态和数据。
同时,监控中心可以通过DTU下发指令,对配电系统进行远程操作和控制。
2.3 故障报警和事件记录配电自动化终端DTU能够实时监测配电系统的运行状态,一旦发现异常情况,如过载、短路等故障,DTU会向监控中心发送报警信息。
同时,DTU还可以记录配电系统发生的各种事件,便于后续分析和处理。
3. 配电自动化终端DTU的应用场景3.1 配电网监控与管理配电自动化终端DTU可应用于各种规模的配电网监控与管理系统中。
通过DTU的安装和配置,配电系统的运行状态可以实时监测,并且可以通过远程操作和控制来提高配电系统的运行效率和可靠性。
3.2 变电站自动化配电自动化终端DTU也可以应用于变电站自动化系统中。
通过与变电设备的连接,DTU可以将变电站的实时数据和运行状态传输到监控中心。
同时,监控中心也可以通过DTU对变电站进行远程操作和控制。
3.3 新能源配电网随着新能源的不断发展,新能源配电网的建设和管理变得越来越重要。
配电自动化终端DTU可以用于新能源配电网的监控和控制,实时采集和传输新能源发电设备的运行数据,提高新能源配电网的运行效率和稳定性。
4. 总结配电自动化终端DTU在配电系统中起着至关重要的作用。
它能够通过数据采集和传输,实现远程监控和控制;同时,还具备故障报警和事件记录等功能。
配电自动化站所终端DTU
![配电自动化站所终端DTU](https://img.taocdn.com/s3/m/3d7ca6d3bceb19e8b9f6ba05.png)
配电自动化站所终端(DTU)技术条件书广州供电局有限公司2015年1月目录1总则 (1)2引用标准 (1)3技术要求 (3)3.1环境条件 (3)3.2电气额定参数 (3)3.3功能要求 (4)3.4技术性能 (7)4制造工装的一般要求 (12)4.1 壁挂式结构设计 (12)4.2 机柜式结构设计 (14)4.3 终端附属设备技术要求 (16)5质量保证和试验 (19)5.1 质量保证 (19)5.2 型式试验 (20)5.3 出厂试验 (21)5.4 现场试验及调试 (21)6包装、运输和贮存 (22)7订货范围 (23)8双方工作安排 (23)8.1 招标方职责 (23)8.2 投标方职责 (23)8.3 工作安排 (24)9技术资料与文档 (25)附表一技术性能偏差表 (26)附表二供货清单及报价表 (27)附图一《壁挂式终端安装图》 (29)附图二《机柜式终端安装图》 (31)附图三《主控单元端子排接口定义图》 (33)附图四《终端操作面板参考图》 (36)配电自动化站所终端(DTU)技术条件书1总则1.1为适应广州供电局发展需要,提高系统设备运行的安全可靠性,加强配电自动化终端设备技术管理,规范采购技术要求,特制定本技术条件书。
1.2本技术条件书是依据国际、国家和行业的有关标准、规程和规范并结合公司运行情况而制定的。
1.3本技术条件书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,投标方应提供符合本条件书和工业标准的优质产品。
1.4本技术条件书所使用的标准如遇与投标产品所执行的标准不一致时,按较高标准执行。
1.5本技术条件书经买、卖双方确认后作为订货合同的技术附件与合同正文具有同等法律效力。
1.6本技术条件书对配电自动化终端设备的技术条件提出了具体要求,适用于规范配电自动化终端设备的采购技术管理。
2引用标准下列文件中的条款通过本条件书的引用而构成为本条件书的条款。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
配网自动化终端技术条件书D T U设备SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#配电自动化终端设备采购技术规范书国网宁夏电力公司银川供电公司配检中心二零一五年三月目录第一章总则1.为适应国网宁夏电力公司银川供电公司配电自动化系统中配电终端的发展需要,提高设备运行的安全可靠性,加强配电自动化终端设备技术管理,规范采购技术要求,特制定本技术规范书。
2.本技术规范书是依据国际、国家和行业的有关标准、规程和规范并结合公司运行情况而制定的。
3.本设备技术规范书提出的是最低限度的技术要求, 并未对一切技术细节作出规定, 也未充分引述有关标准和规范的条文, 投标方应提供符合本规范书和工业标准的优质产品。
4.本设备技术规范书所使用的标准如遇与投标产品所执行的标准不一致时, 按较高标准执行。
5.本设备技术规范书经招标方和投标方确认后作为订货合同的技术附件与合同正文具有同等法律效力。
6.本规范书对配电自动化终端设备的技术条件提出了具体要求,适用于规范配电自动化终端设备的采购技术管理。
第二章引用标准下列文件中的条款通过本标书的引用而构成为本规范的条款。
GB 50053-1994 10kV及以下变电所设计规范GB 50059-1992 35~110kV变电所设计规范GB 50052-2009 供配电系统设计规范GB/T 14049-2008额定电压10、35kV架空绝缘电缆GB 50061-1997 66kV及以下架空电力线路设计规范GB/T4623-2006 环形钢筋混凝土电杆GB50169-2006 电气装置安装工程接地装置施工及验收规范GB50168-2006 电气装置安装工程电缆工程施工及验收规范GB50217-2007 电力工程电缆设计规范GB11032-2000 交流无间隙金属氧化物避雷器GB4208-2008 外壳防护等级(IP代码)DL/T599-2005 城市中低压配电网改造技术导则DL/T601-1996 架空绝缘配电线路设计技术规程DL/T621-1997 交流电气装置的接地DL/T620-1997 交流电气装置的过电压保护和绝缘配合DL/T5220-2005 10kV及以下架空配电线路设计技术规程DL/T5221-2005 城市电力电缆线路设计技术规定DL/T741-2001 架空送电线路运行规程DL/T814-2002 配电自动化系统功能规范DL/T836-2003 供电系统用户供电可靠性评价规程DLGJ154-2000 电缆防火措施设计和施工与验收标准GB/T 13730 地区电网数据采集与监控系统通用技术条件GB/T 13729 远动终端设备DL/T 630 交流采样远动终端技术条件DL 451 循环式远动规约DL/T 远动设备及系统标准传输协议子集第101部分DL/T 远动设备及系统标准传输协议子集第104部分DL/T 721 配电网自动化系统远方终端Q/GDW 212 电力系统无功补偿配置技术原则IEC 60870 远动设备及系统IEC 61968 配网管理系统接口标准IEC 61970 能量管理系统应用程序接口标准(EMS-API)电监会[2004]5号令电力二次系统安全防护规定电监安全[2006]34号电力二次系统安全防护总体方案第三章配电测控终端系统技术规范3.1关键性技术要求配电终端装置是配电自动化系统终端设备层,也叫基础层,主要完成开关站、配电站、环网柜、柱上开关等各种设备的信息采集处理及保护、监控功能,将信息上传给子站或主站处理。
1)配电终端安全防护功能配电终端须具备非对称解密软件模块,与主站/子站安全防护功能相对应。
软、硬解密必须满足国电电网调(2011)168号文件的相关规定。
2)为了维护人员方便、安全地对配电终端进行维护,装置必须具备蓝牙技术维护手段,方便在装置就地查看实时、历史数据,进行参数定值的修改;3)具备电压220V以内,电流5A以内,量程自适应及毫安级小电流检测能力。
4)装置要采用背板式总线式结构,遥测、遥信、遥控功能分别集成在不同的插件上,通过总线方式扩展,以方便后期维护和检修;5)装置各功能模块可以带电插拔,提高设备调试及维护的方便性及设备可靠性;6)装置具有三遥接入能力同时要具备通过规约接入保护、故障指示器等信息;7)装置要支持双路交流电源备份供电。
采用软切换技术,确保交流电、蓄电池的快速投入与切除,保证装置供电电源的可靠;8)环网柜终端装置要具备分支线开关的过电流集中保护功能;9)装置要具有远方召唤和修改定值、参数功能。
10)分支线保护功能:根据配电自动化的实用性和可靠性要求以及提高供电可靠性减少停电的要求。
11)配电终端必须经过现有主站系统的详细测试并满足主站要求。
(满足国网验收细则中关于终端的各项指标)12)在国网的一二次试点中终端2000台3.2环境条件1)工作在户外的配电自动化终端设备应满足在如下环境中正常工作环境温度范围:-40℃~+70℃环境温度最大变化率:1℃/min湿度:5%~95%最大绝对湿度:35g/m3大气压力:70~106KPa2)工作在室内的配电自动化终端设备应满足在如下环境中正常工作环境温度范围:-20℃~+70℃环境温度最大变化率:0.5℃/min湿度:5%~95%最大绝对湿度:29g/m3大气压力:70~106KPa3.3电气额定参数电压输入标称值:220V/100V,50Hz;电流输入标称值: 5A或1A自适应;配电自动化终端主电源:交流220V或直流220V,允许偏差-20%~+20%,支持PT取电;备用电源:蓄电池开闭所终端24V/24Ah;环网柜终端24V/24Ah;整机功耗<15VA(不含通信模块)。
电源模块输出功率不小于100W。
3.4技术性能1)模拟量采样交流采样容量可根据需要单独选择配置;电压电流采样精度:级有功采样精度:1级无功采样精度:1级在标称输入值时,每一回路的功率消耗小于故障电流支持10In,允许误差±3%;直流采样支持0~5V,不大于误差%。
2)遥信采集对用机械触点“闭合”和“断开”表示的状态量,仅考虑以无源空触点接入方式;输入回路应有电气隔离及滤波回路,延迟时间为10ms~100ms;遥信采集容量可根据需要单独选择配置;SOE分辨率小于10毫秒;软件防抖动时间10-60000毫秒可设。
3)遥控遥控容量可根据需要单独选择配置;输出方式:继电器常开接点;接点容量:AC220V,10A;DC110V、5A或220V、5A,24V、10A。
4)装置输入输出配置环网柜测控终端(DTU)每装置应具备至少8条线路的模拟量测量能力,至少提供64路硬遥信接点、10路遥控接点;开闭所测控终端(DTU)组屏安装。
每装置应具备至少8条线路的模拟量测量能力,至少提供64路硬遥信接点、10路遥控接点。
装置可以根据实际需要通过级联方式扩展测量容量;每台装置应至少提供3路0~5V直流量采集接口。
5)信息响应时间遥信变位响应时间不大于1s;重要遥测信息不大于3s;其他响应时间参见DL/T 630-1997中4.5.5中表7的规定。
6)信息通道上传口:10/100M自适应以太网口或者串口方式;下传口:串口方式,传输速率1200~9600bps;比特差错率不大于10-5(信噪比S/N不大于17dB,观察时间大于15min);能适应配电线载波、光纤、无线、专线通道等多种通信方式。
7)传输特性支持IEC60870-5-101、IEC60870-5-104、等多种通信协议;支持多种通信接口,如RS232/485, 以太网等。
8)允许过量输入交流电流回路10In,可连续工作;交流电流回路20In,允许工作16s;交流电流回路40In,允许工作1s;交流电压回路 Un,连续工作。
9)可靠性指标在雷击过电压、一次回路操作、一次设备故障、二次回路操作及其它强干扰作用下,装置不应误动作或损坏;装置的快速瞬变干扰试验、高频干扰试验、浪涌试验、静电放电干扰试验、辐射电磁场干扰试验等应满足DL/T721-2000《配电网自动化系统远方终端》规定中的要求;平均无故障时间不小于50000小时。
10)其他结构模块化,便于使用和维护。
工业级产品,宽温度范围,防磁、防震、防潮、防雷、防侵蚀。
3.5装置设备的功能要求馈线远方终端应由后备蓄电池电源、数据处理器模块、数据采集模块和机箱组成。
支持网络口、多串口,应具有强大的数据处理能力。
具备如下功能:1)基本功能采集遥信变位,事故遥信并可向主站发送状态量;可根据要求采集单点遥信和双点遥信;采集、转换、处理模拟量并可同时向主站传送,实现电流、电压量的测量,监视馈线的供电状况其中模拟量包括:IA、IB、IC、3I0、UA、UB、UC、3U0、P、Q、Ipa、Ipb、Ipc、f、DC等;装置具有远方控制功能和当地控制功能:装置接受并执行来自主站的遥控指令,完成开关的分、合闸及分合闸闭锁操作;具有当地控制功能,可就地实现开关的分、合闸及分合闸闭锁操作检测、判别瞬时故障和永久故障,判别相间短路、断线、单相接地等故障,故障信息主动上报主站;能接收主站的对时命令,与系统时钟保持同步,使事件记录具有可比性;事件顺序记录功能;接收并执行遥控及复归指令,保存最近至少10次动作指令;能接收主站端显示装置的指定修改定值,同时支持主站可随时召唤配电终端的当前整定值。
拥有参数设定、工况显示、系统诊断等维护功能。
也可在装置面板上直接进行参数设置及定值修改;设备自诊断及自恢复功能:具有上电及软件自恢复功能,对程序运行状态监测;能定期对内部重要的芯片进行检测,出错向主站告警并反应内部工况,也可进行人工诊断,人工诊断可通过内置和外置软硬件设备进行自诊断;采集和监视装置本身主要部件及后备电源的状态,故障时能传送报警信息。
具有远方和本地控制切换功能,支持开关的就地操作功能;提供RS232、RS485、以太网等接口,可根据需要提供光纤、GPRS/CDMA、载波等通信模块;输入、输出回路具有安全防护措施。
2)维护和调试通过笔记本电脑能直观地显示采集的各个模拟量、数字量、状态量等实时信息数据,能方便地进行参数设置、更改及调试;能够监视各通道接收及发送数据,具备误码检测功能,可方便进行数据分析及通道故障排除;能够方便进行各种参数的设置及存储;软件成熟,在不修改固化程序和不改变原有硬件的情况下,能方便容易地进行维护;可以灵活的设置转发表,将不重要的数据剔除,不向主站传送。
也可以按照数据的重要性将转发顺序重新排序;遥控操作具备操作口令,可远方/就地操作开关;3)电源应具有掉电保护,电源重新恢复后,能自启动。
具备双路交流电源自动切换功能。
具备蓄电池后备电源,主电源失电后,装置正常工作不低于8小时。
