高低压开关柜型号总结
高低压开关柜型号总结1. 引言高低压开关柜是电力系统中一种常见的配电设备，用于控制和保护电路。
根据不同的使用场景和功能需求，市场上存在许多不同型号的高低压开关柜。
本文将对几种常见的高低压开关柜型号进行总结和介绍。
2. 型号一：XGN2-12型高低压开关柜XGN2-12型高低压开关柜是一种固定式金属封闭开关设备，适用于交流50Hz、额定电压为12kV的配电系统。
该型号开关柜采用嵌套结构，具有体积小、功能完善、操作灵活的特点。
同时，该型号开关柜具备防雷击和防电弧功能，提高了系统的安全可靠性。
3. 型号二：GCS-12型高低压开关柜GCS-12型高低压开关柜是一种模块化设计的设备，适用于交流50Hz、额定电压为12kV的配电系统。
该型号开关柜具有结构紧凑、可靠性高、安全性好的特点。
它还配备了智能化的电气保护装置，可以实现对电流、电压等参数进行监测和保护。
4. 型号三：KYN28A-12型高低压开关柜KYN28A-12型高低压开关柜是一种全封闭、金属铠装型开关设备，适用于交流50Hz、额定电压为12kV的配电系统。
该型号开关柜具有结构紧凑、外观美观、防护等级高的特点。
它还具备完善的电气保护功能，可以实现对过载、短路等故障的及时检测和隔离。
5. 型号四：MNS2.0型高低压开关柜MNS2.0型高低压开关柜是一种模块化设计的设备，适用于交流50Hz、额定电压为690V的配电系统。
该型号开关柜采用可拆卸模块化结构，具有快速安装、方便维护的特点。
它还配备了先进的电气保护技术，可以实现对短路、过载等故障的及时切除。
6. 型号五：GCK型高低压开关柜GCK型高低压开关柜是一种固定式设备，适用于交流50Hz、额定电压为380V的配电系统。
该型号开关柜具备结构紧凑、体积小、安全可靠等特点。
它还采用了新型的屏蔽板设计，增强了开关柜的绝缘性能。
7. 结论以上所介绍的几种型号的高低压开关柜只是市场上众多型号中的一部分。
不同型号的开关柜适用于不同的配电系统，具有不同的特点和功能。
1电气设备设施→1.12配电箱、柜→1.12.2触电防护
GB/T 13955-2017剩余电流动作保护装置安装和运行4.4.1
规范原文
GB/T 13955-2017剩余电流动作保护装置安装和运行4.4.1下列设备和场所应安装末端保护RCD：a)属于Ⅰ类的移动式电气设备及手持式电动工具；b)工业生产用的电气设备；c)施工工地的电气机械设备；d)安装在户外的电气装置；e)临时用电的电气设备；f)机关、学校、宾馆、饭店、企事业单位和住宅等除壁挂式空调电源插座外的其他电源插座或插座回路；g)游泳池、喷水池、浴室、浴池的电气设备；h)安装在水中的供电线路和设备；i)医院中可能直接接触人体的医用电气设备；j)农业生产用的电气设备；k)水产品加工用电；l)其他需要安装RCD的场所。5.7 RCD动作参数的选择，应考虑如下因素：a）手持式电动工具、移动电器、家用电器等设备应优先选用额定剩余动作电流不大于30mA、无延时的RCD；b）单台电气机械设备，可根据其容量大小选用额定剩余动作电流30mA以上、100mA及以下、无延时RCD；c）电气线路或多台电气设备（或多住户）的电源端，其动作电流和动作时间应按被保护线路和设备的具体情况及其泄漏电流值确定。必要时应选用动作电流可调和延时动作型的RCD；d）在采用分级保护方式时，上下级RCD的动作时间差不得小于0.1s。上一级RCD的极限不驱动时间应大于下一级RCD的动作时间，且时间差应尽量小；e）选用的RCD的额定剩余不动作电流，应不小于被保护电气线路和设备的正常运行时泄漏电流最大值的2倍；f）除末端保护外，各级RCD应选用低灵敏度延时型的保护装置。且各级保护装置的动作特性应协调配合，实现具有选择性的分级保护。
序号
1电气设备设施→1.12配电箱、柜→1.12.2触电防护
大类
电气设备设施
中类
配电箱、柜
电气盘柜一二次保护应用及电气隔离

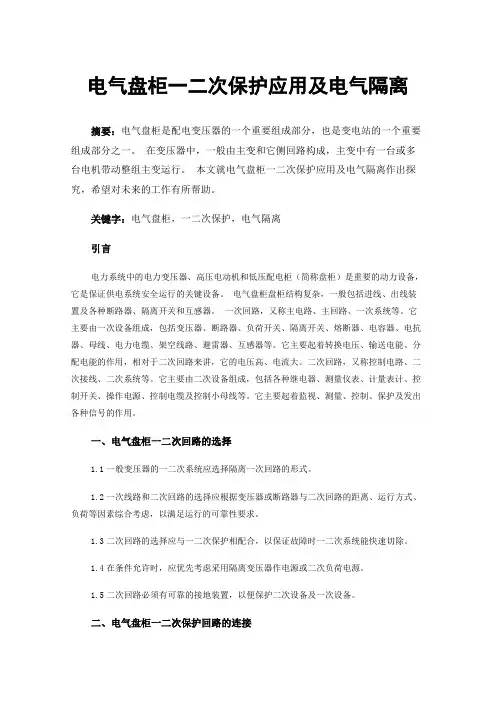

电气盘柜一二次保护应用及电气隔离摘要：电气盘柜是配电变压器的一个重要组成部分，也是变电站的一个重要组成部分之一。
在变压器中，一般由主变和它侧回路构成，主变中有一台或多台电机带动整组主变运行。
本文就电气盘柜一二次保护应用及电气隔离作出探究，希望对未来的工作有所帮助。
关键字：电气盘柜，一二次保护，电气隔离引言电力系统中的电力变压器、高压电动机和低压配电柜（简称盘柜）是重要的动力设备，它是保证供电系统安全运行的关键设备。
电气盘柜盘柜结构复杂，一般包括进线、出线装置及各种断路器、隔离开关和互感器。
一次回路，又称主电路、主回路、一次系统等。
它主要由一次设备组成，包括变压器、断路器、负荷开关、隔离开关、熔断器、电容器、电抗器、母线、电力电缆、架空线路、避雷器、互感器等。
它主要起着转换电压、输送电能、分配电能的作用，相对于二次回路来讲，它的电压高、电流大。
二次回路，又称控制电路、二次接线、二次系统等。
它主要由二次设备组成，包括各种继电器、测量仪表、计量表计、控制开关、操作电源、控制电缆及控制小母线等。
它主要起着监视、测量、控制、保护及发出各种信号的作用。
一、电气盘柜一二次回路的选择1.1一般变压器的一二次系统应选择隔离一次回路的形式。
1.2一次线路和二次回路的选择应根据变压器或断路器与二次回路的距离、运行方式、负荷等因素综合考虑，以满足运行的可靠性要求。
1.3二次回路的选择应与一二次保护相配合，以保证故障时一二次系统能快速切除。
1.4在条件允许时，应优先考虑采用隔离变压器作电源或二次负荷电源。
1.5二次回路必须有可靠的接地装置，以便保护二次设备及一次设备。
二、电气盘柜一二次保护回路的连接开关之间的连接一般用双绞线进行连接。
当一次回路中存在短路故障时，二次回路则是通过隔离开关进行控制和保护的。
隔离开关通常采用双电源供电，如果是单相电源供电时，通常采用分段供电。
隔离开关不能同时带负荷工作时，应采取分段或隔空操作的方法进行切断工作电源。
低压配电室设备清单CAD
低压配电室设备清单CAD
本文档旨在提供低压配电室设备清单的CAD格式，以供参考
和使用。
设备清单
以下是低压配电室设备清单的CAD图纸和详细说明：
1. 主配电柜：
- 详细说明：主配电柜用于接收电源并将其分配到不同的电路。
2. 电力电缆：
- 详细说明：电力电缆用于将电能从主配电柜传输到不同的设
备和机器。
3. 断路器：
- 详细说明：断路器用于控制电路的开关和断电。
4. 接地系统：
- 详细说明：接地系统用于安全地将电流引导至地面。
5. 电能质量监测装置：
- 详细说明：电能质量监测装置用于监测和记录电能的质量和稳定性。
注意事项
- 在使用CAD图纸时，请确保按照安全规定进行安装和维护。
- 如有任何技术问题或意见建议，请与相关技术人员联系。
以上是低压配电室设备清单CAD文档的简要内容，详细信息请参考相应的CAD图纸和说明。
如需更多帮助，请随时提问。
某标准型豪华游轮配电系统电气原理设计施工CAD图纸
电子元器件识别功能大全(含图片)
电子元器件技术培训电子元器件电子电路中常用的器件包括：电阻、电容、二极管、三极管、可控硅、轻触开关、液晶、发光二极管、蜂鸣器、各种传感器、芯片、继电器、变压器、压敏电阻、保险丝、光耦、滤波器、接插件、电机、天线等。
本课件只针最常用的各种元件进行讲解，抛砖引玉，各位学员在日常中应注意积累相关知识。
电阻一、电阻作为电路中最常用的器件，电阻器，通常简称为电阻（以下简称为电阻）。
电阻几乎是任何一个电子线路中不可缺少的一种器件，顾名思义，电阻的作用是阻碍电子的作用。
在电路中主要的作用是：缓冲、负载、分压分流、保护等作用。
碳电阻器碳膜电器碳膜电阻器是目前电子、电器、资讯产品中使用量最大，价格最便宜，品质稳定性、信赖度最高的碳膜固定电阻器。
气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。
改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。
优点:制作简单，成本低；缺点:稳定性差，噪音大、误差大。
金属氧化皮膜电阻器金属氧化皮膜电阻器随着电子设备的发展其构成的零件亦趋向小型化、轻型化及耐用化等趋势。
在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。
刻槽和改变金属膜厚度可以控制阻值。
优点:体积小、精度高、稳定性好、噪音小、电感量小；缺点:成本高。
绕线电阻器、无感性绕线电阻器绕线电阻器、无感性绕线电阻器把碳黑、树脂、粘土等混合物压制后经过热处理制成。
在电阻上用色环表示它的阻值。
这种电阻成本低，阻值范围宽，但性能差，很小采用。
优点:功率大；缺点:有电感，体积大，不宜作阻值较大的电阻。
水泥型绕线电阻器水泥型绕线电阻器将电阻线绕於无咸性耐热瓷件上或用氧化膜电阻等固定电阻器，外面加上耐热，耐湿及耐腐蚀的材料保护固定而成。
水泥型电阻是把电阻体放入方形瓷器框内，用特殊不燃性耐热水泥充填密封而成。
具有耐高功率、散热容易、稳定性高等特点,额定功率一般在1瓦以上。
优点:功率大；缺点:有电感，体积大，不宜作阻值较大的电阻。
WTY-871技术及使用说明书 V1.01
3
装置功能 .......................................................................................................................................................................... 6 3.1 FC 回路保护（厂用变、电动机保护配置） ........................................................................................................ 6 3.2 （低压闭锁）过流保护（线路保护配置） .......................................................................................................... 6 3.3 复压闭锁过流保护（厂用变保护配置） .............................................................................................................. 6 3.4 过流保护（电容器、电动机保护配置） .............................................................................................................. 7 3.5 反时限过流保护（线路、厂用变、电容器、电动机保护配置） .........................................................
高低压柜型号各字母的含义
高压产品
箱型固定式环网开关柜产品型号及含义：HXGN19-12
H：环网
XGN2-12(Z) 箱型固定式金属封闭开关柜
产品型号及含义：
铠装移开式交流金属封闭开关柜产品型号及含义：
GZS1型户内金属铠装抽出式开关设备
G——高压铠装开关设备
Z——中置式组装型
S——森源电气系统
1——设计系列序号
□——一次电路方案编号
□——环境特征代号：用于湿热带为TH
用于干热带为TA
用于高海拔为G
低压抽出式开关柜
产品型号及含义：
S：森源电气系统：
森源电气股份有限公司是电器制造业的主体，公司创建于1992年，是国家原机械部、电力部定点生产高低压配电成套设备、隔离开关及元器件产品的厂家，是全国高压开关行业协会理事会员单位，中国输变电行业协会会员单位，是国家重点高新技术企业。
产品型号及含义：
GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心
GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统
G 交流低压开关柜 C 抽出式K/L 用途代号：K 配电L 动力
GGD交流低压配电柜：
产品型号及含义：
G--低压配电柜；G—电器元件固定安装、固定接线；D--电力用柜
PGL-型低压配电屏
型号及其含义
P 低压开启式配电屏
G 电气元件固定安装、固定接线
L 动力用
□设计序号 1 2 3 和GGD一样
□主电路方案号
□辅助电路方案号。
JTGF80_2_2004公路工程质量检验评定标准(机电工程)
中华人民共和国行业标准JTG F80/2－2004公路工程质量检验评定标准第二册机电工程Quality Inspection and Evaluation Standards for Highway Engineering Section 2Electrical and Mechanical Engineering2004-09-04发布2005-01-01实施中华人民共和国交通部发布关于发布《公路工程质量检验评定标准》的公告第25号现发布《公路工程质量检验评定标准》（土建工程）（JTG F80/1-2004）与《公路工程质量检验评定标准》（机电工程）（JTG F80/1－2004），自2005年１月１日起实行，原《公路工程质量检验评定标准》（JTJ 071－98）同时废止。
《公路工程质量检验评定标准》（土建工程）（JTG F80/1－2004）与《公路工程质量检验评定标准》（机电工程）（JTG F80/2－2004）由交通部公路科学研究所主编，标准的管理权和解释权归交通部，日常的具体解释和管理工作由交通部公路科学研究所负责。
请各有关单位在实践中注意积累资料，总结经验，及时将发现的问题和修改意见函告交通部公路科学研究所（北京海淀区西土城路８号，邮政编码：100088），以便修订时参考。
特此公告。
中华人民共和国交通部二OO四年九月四日前言本标准依据交通部交公路发［2000］722号文《关于下达2000年度公路工程标准修订计划的通知》要求进行编制。
本册为《公路工程质量检验评定标准》（JTG F80－2004）之第二册――机电工程分册，是对公路工程中机电项目进行检验评定的依据。
本册共分七章，主要内容包括：一般规定、监控设施、通信设施、收费设施、低压配电设施、照明设施、隧道机电设施等。
工程项目划分、质量评定方法及相关附表等内容附后。
本标准是适应我国公路及交通工程建设迅速发展的需要制定的，对于指导全国公路机电工程质量检评工作、提高技术水平和确保工程质量具有重要意义。
1、2号联变电缆磁路闭合处理方案
文件编号：中国石化集团资产公司齐鲁石化分公司中国石化股份有限公司齐鲁分公司检修施工方案项目编号：项目名称：电站联变电缆头支架磁路处理编制单位：供电车间编制人：王蕴审核人：审定人：批准人：批准日期：年月日有效期限：年月日一、项目概述因设计缺陷，电站1、2号联变110、220kV侧B相电缆头被支架槽钢包围，存在磁路闭合现象，支架槽钢存在涡流，故障状况下将严重影响电缆和变压器安全运行。
因此必须将该支架槽钢形成的磁路切断，保证安全运行。
处理时间确定为2010年变压器停电春检期间进行。
二、编制依据1、《电力线路维护检修规程》（SHS06007-2004）《石油化工设备维护检修规程》第六册《电气设备》2、《电力安全工作规程》（电力线路部分）（国家电网公司）3、《电力工程电缆设计规范》（GB 50217-94）三、检修内容与要求检修内容：1、切断2号联变110kV主变侧电缆头支架B相磁路2、切断2号联变110kV开关侧电缆头支架电缆B相磁路3、切断2号联变220kV侧电缆头支架B相磁路4、切断1号联变220kV侧电缆头支架B相磁路检修要求：电缆支架B相磁路中有至少有一点断开四、检修有关注意事项1．开工前30天，上报本次工作的材料计划；2.工作前提交相关停电申请安全措施等工作；3.开工前准备好施工所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料；4.开工前确定现场工器具摆放位置；5.根据本次作业内容和性质确定好检修人员，并组织学习本指导书；6.填写第一种工作票，在开工前交值班员；7.办理其他相应票证；五、施工程序与技术要求5.1、施工程序1.按工作票所列安全措施项目现场逐条确认，以确保安全检修；2.办理工作票、临时用电票、用火票3.1号、2号联变停电4.根据工作票要求布置现场安全措施；5.松动电缆抱箍，用架子支撑电缆头瓷瓶6.用切割机将电缆头底座槽钢与横撑槽钢切断7.在横向槽钢和纵向槽钢之间垫绝缘板，并在槽钢两侧绝缘板上方各置一铁板，此铁板与横向槽钢牢固焊接。
矿用产品主要受控部件及原材料
二〇 一〇 年七月二十二日
产品主要零（元）部件及重要原材料明细汇总表
目录
1 电气设备 .......................................................................................................................................................... 1 1.1 开关与起动器 ....................................................................................................................................... 1 1.1.1 矿用防爆低压交流真空馈电开关 .................................................................................................... 1 1.1.2 矿用隔爆型馈电开关 ........................................................................................................................ 1 1.1.3 矿用防爆高压配电装置 ...........................................................................................................
南方电网35kV～500kV变电站装备技术导则(变电一次分册)
3 术语和定义、缩略语............................................................................................ 2
4 通用技术原则........................................................................................................ 2
中国南方电网有限责任公司企业标准
35kV～500kV 变电站装备技术导则 （变电一次分册）
2014-08-21 发布
E1自管低压柜用电详表
E1自管低压柜用电容量1#自管变：1#变压器：800KVA1、地下车库1#电源进线：93.71KW2、地下车库3#电源进线：290KW3、配电房照明：25KW4、1#电梯动力箱AP01-1(主)：196KW5、2#电梯动力箱AP01-1(主)：196KW6、生活泵备用：68KW2#变压器：800KVA7、影院电源3N3：100KW8、影院电源3N4：270KW9、影院电源3N5：270KW10、影院电源3N6:180KW+10KW11、地下车库2#电源进线：31.24KW12、地下车库4#电源进线：290KW13、1#电梯动力箱AP01-2(备)：176KW14、2#电梯动力箱AP01-2(备):176KW15、影院备用电源3N2：10KW2#自管变1#变压器：1250KV A1、AL3-3-2箱进线（5N14）：100KW2、AL3-3-1箱进线（5N13）：150KW3、AL3-2、AL3-2-2箱进线：（104KW）4、AL3-2-1箱进线（5N12）：（50KW）5、AL3-6箱进线（N28）：180KW6、AL3-1箱进线（N23）：200KW7、AL1-7-2箱进线（5N11）：200KW8、AL1-7-1箱进线（5N10）：100KW9、AL1-4箱进线（N22）：150KW10、AL4-1-2箱进线：50KW（补充）11、AL1-4-1箱进线（5N9）：90KW12、AL1-6-1箱进线（5N8）：100KW13、AL1-6-2箱进线（5N7）：100KW14、AL1-3-2箱进线（N21）：120KW15、AL1-3-1箱进线（5N6）：170KW16、AL1-2箱进线（N20）：110KW17、AL1-5箱进线（5N5）：180KW18、AL1-1箱进线（N19）：104KW19、AL1-1-2箱进线（5N4）：95KW21、AL1-DS（有线电视控制室）进线（5N2）：4KW22、AL1-DX（电信网络控制室）进线（5N1）：6KW1#变压器及应急发电机供电：1、ALE1-1、ALE3-1、ALE4-5箱备用进线（N2）：55KW2、ALE1-2、ALE3-2、ALE4-2箱备用进线（N4）：55KW3、ALE1-3、ALE3-3、ALE3-3J箱备用进线（N6）：85KW4、ALE1-4箱备用进线（N8）：10KW5、ALE3-4、ALE4-3箱备用进线（N10）：30KW6、ALE3-5、ALE4-4箱备用进线（N12）：35KW7、ALE3-6、ALE4-1箱备用进线（N14）：35KW8、ALE1-XF（消防控制室）箱备用进线（N16）：10KW9、ALE1-RD（弱电，安保控制室）箱备用进线（N18）：40KW10、APE01-BD（变电所）箱备用进线（N36）：30KW11、APE01-XF（消防泵主电源）箱备用进线（N38）：150KW12、APE01-SH（生活泵）箱备用进线（N40）：68KW13、APE1-BF1箱备用进线（N49）：5.5KW14、APE3-BF5箱备用进线（N51）：5.5KW15、APE1-BF3箱备用进线（N53）：5.5KW16、APE1-BF4、APE1-PY1箱备用进线（N55）：22.5KW17、APE3-BF2箱备用进线（N59）：22KW18、APE3-PY1箱备用进线（N61）：20.5KW19、APE3-BF3箱备用进线（N63）：13KW20、APE3-BF4箱备用进线（N65）：7.5KW21、AL4-2-1箱进线：70KW（补充）2#变压器：1250KVA1、APE1-BF1箱进线（N48）：5.5KW2、APE3-BF5箱进线（N50）：5.5KW3、APE1-BF3箱进线（N52）：5.5KW4、APE1-BF4、APE1-PY1箱进线（N54）：22.5KW5、APE3-BF1箱进线（N56）：20.5KW6、APE3-BF2箱进线（N58）：22KW7、APE3-PY1箱进线（N60）：20.5KW8、APE3-BF3箱进线（N62）：13KW9、APE3-BF4箱进线（N64）：7.5KW10、APE01-XF（消防泵主电源）箱进线（N37）：150KW11、AL4-4箱进线（N32）：100KW12、AL4-5箱进线（N33）：200KW13、AL4-5-1箱进线（5N19）：250KW（原图AL4-5）14、AL3-4箱进线（N26）：250KW15、AL3-16箱进线（5N18）：80KW16、AL3-16-2箱进线（5N17）：80KW18、AL3-5箱进线（N27）：50KW19、AL3-17箱进线（N28a）：150KW20、AL3-3箱进线（N25）：100KW21、AL3-3-3箱进线（5N15）：150KW22、ALE1-RD（弱电，安保控制室）箱进线（N17）：40KW23、ALE1-XF（消防控制室）箱进线（N15）：10KW24、APE01-BD（变电所）箱进线（N35）：30KW25、APE01-SH（生活泵）箱进线（N39）：68KW26、ALE3-6、ALE4-1箱进线（N13）：35KW27、ALE3-5、ALE4-4箱进线（N11）：35KW28、ALE3-4、ALE4-3箱进线（N9）：30KW29、ALE1-4箱进线（N7）：10KW30、ALE1-3、ALE3-3、ALE3-3J箱进线（N5）：85KW31、ALE1-2、ALE3-2、ALE4-2箱进线（N3）：55KW32、ALE1-1、ALE3-1、ALE4-5箱进线（N1）：55KW33、AL4-2、AL4-2-1箱进线：104KW（206柜出线）3#变压器：1250KVA1、AP1-1、AP3-1、AP4-5箱进线（N41）：107KW2、AP1-2、AP3-2、AP4-2箱进线（N42）：110KW3、AP1-3、AP3-3、AP3-3J箱进线（N43）：145.4KW4、AP1-4-1、AP1-4-2箱进线（N44）：101KW5、AP3-4、AP4-3-2、AP4-3-1箱进线（N45）：133KW6、AP3-5、AP4-4箱进线（N46）：135KW7、AP3-6箱进线（N47）：45KW8、AP4-1箱进线（N47a）：170KW9、AP5-KT1（冷冻，冷却泵）箱进线（N98）：300KW10、AP5-KT2（空调主机，冷却塔）箱进线（N99）：140KW11、AL4-1-1箱进线（5N20）：250KW12、AL4-1箱进线（N29）：250KW13、AL3-3J-1、AL3-3J箱进线（N31a）：257KW14、AL1-GG箱进线（广告用电）（N118）：170KW15、AL1-GG箱进线（广告用电）（N119）：170KW16、AL1-GG箱进线（广告用电）（N120）：170KW3#变压器及应急发电机供电：1、APE4-PY1箱备用进线（N67）：15KW2、APE4-BF1箱备用进线（N69）：11KW3、APE4-BF2箱备用进线（N71）：45KW4、APE4-BF3箱备用进线（N73）：5.5KW5、APE4-PY2箱备用进线（N75）：20.5KW6、APE4-BF5箱备用进线（N77）：15KW7、APE4-BF4、APE4-PY3箱备用进线（N79）：26KW8、APE5-ZY1（正压双速送风机）箱备用进线（N81）：16KW9、APE5-ZY2（正压双速送风机）箱备用进线（N83）：15.5KW10、APE5-PY1（排烟风机）箱备用进线（N85）：78.5KW11、APE5-PY2（排烟风机）箱备用进线（N87）：56KW12、APE5-ZY3（正压送风机）箱备用进线（N89）：46KW13、APE5-ZY4（正压送风机）箱备用进线（N91）：76KW14、APE1-FT1（扶梯）箱备用进线（N93）：22KW15、APE3-FT1、APE4-FT1（扶梯）箱备用进线（N97）：66KW16、APE5-DT1（客梯）箱备用进线（N101）：60KW17、APE5-DT2（客梯）箱备用进线（N103）：60KW18、APE5-DT3（客梯）箱备用进线（N105）：40KW19、APE4-HT（货梯）箱备用进线（N107）：85KW20、AL-J（B楼）箱备用进线（N113）：10KW21、APE4-DT（入口观光电梯）箱备用进线（N115）：40KW22、APE5-BF（事故排风机）箱备用进线（N117）：6KW4#变压器：1250KVA1、APE4-PY1箱主用进线（N66）：15KW2、APE4-BF1箱主用进线（N68）：11KW3、APE4-BF2箱主用进线（N70）：45KW4、APE4-BF3箱主用进线（N72）：5.5KW5、APE4-PY2箱主用进线（N74）：20.5KW6、APE4-BF5箱主用进线（N76）：15KW7、APE4-BF4、APE4-PY3箱主用进线（N78）：26KW8、APE5-ZY1（正压双速送风机）箱主用进线（N80）：16KW9、AL4-6-1箱进线（5N21）：100KW10、AL4-6-2箱进线（5N22）:100KW11、AL4-6-3箱进线（5N23）：100KW12、AL4-6箱进线（5N24）：100ＫＷ13、AL4-3箱进线（N31）：100KW14、公寓夹层配电箱进线（5N25）：137.5KW15、公寓夹层配电箱进线（5N26）：137.5KW16、AL-J（A楼）箱进线（N112）：10KW17、AL-J（B楼）箱主用进线（N113）：10KW18、APE5-ZY2（正压双速送风机）箱主用进线（N83）：15.5KW19、APE5-PY1（排烟风机）箱主用进线（N84）：78.5KW20、APE5-PY2（排烟风机）箱主用进线（N86）：56KW21、APE5-ZY3（正压送风机）箱主用进线（N88）：46KW22、APE5-ZY4（正压送风机）箱主用进线（N90）：76KW23、APE1-FT1（扶梯）箱主用进线（N92）：22KW24、APE3-FT1、APE4-FT1（扶梯）箱主用进线（N96）：66KW25、APE5-DT1（客梯）箱主用进线（N100）：60KW26、APE5-DT2（客梯）箱主用进线（N102）：60KW27、APE5-DT3（客梯）箱主用进线（N104）：40KW28、APE4-HT（货梯）箱主用进线（N107）：85KW29、APE4-DT（入口观光电梯）箱主用进线（N115）：40KW30、APE5-BF（事故排风机）箱主用进线（N117）：6KW3#自管变（大润发超市）1#变压器：1600KVA1、APE5-BF-CS（事故排风机）箱主用进线（2N84）：5.5KW2、APE01-SH-CS（生活泵）箱主用进线（2N82）：15KW3、APE01-XF-CS（消防泵）箱主用进线（2N80）：120KW4、APE01-BD-CS（变电所）箱主用进线（2N78）：25KW5、APE1-FT3、APE2-FT2（扶梯）箱主用进线（2N67）：44KW6、APE2-FT1（扶梯）箱主用进线（2N65）：22KW7、APE3-HT（货梯）箱主用进线（2N54）：95KW8、APE2-BF4箱主用进线（2N52）：16.5KW9、APE2-PY3箱主用进线（2N50）：27.5KW10、水工电源箱主用进线（4N18）：25KW11、APE2-PY2箱主用进线（2N48）：26KW12、APE2-BF3、APE2-PY1箱主用进线（2N46）：35.5KW13、APE2-BF2箱主用进线（2N44）：7.5KW14、APE3-PY2箱主用进线（2N42a）：7.5KW15、APE2-BF1箱主用进线（2N42）：7.5KW16、APE1-PY2箱主用进线（2N40）：20.5KW17、ALE3-CS箱主用进线（2N38）：5KW18、ALE2-CS7箱主用进线（2N36）：5KW19、ALE2-CS6箱主用进线（2N34）：5KW20、ALE3-EDP箱主用进线（4N10）：40KW21、水产区配电箱主用进线（4N5）：20KW22、ALE2-CS5箱主用进线（2N32）：5KW23、ALE2-CS4箱主用进线（2N30）：10KW24、ALE2-CS3箱主用进线（2N28）：30KW25、ALE2-CS2箱主用进线（2N26）：40KW26、ALE2-CS1箱主用进线（2N24）：15KW27、ALE1-CS箱主用进线（2N22）：10KW28、ALE1-KC箱主用进线（2N20）：5KW29、ALE1-RD-CS箱主用进线（2N8）：25KW30、AP5-KT-CS（冷冻冷却泵等动力）箱进线（2N69）：281KW31、冷水机组自带控制箱进线（4N23）：401KW32、APE01-FD（柴油发电机房）箱主用进线（4N21）：80KW33、AL2-MD（面点加工）及果蔬区箱进线（4N20）：55KW34、账管室配电箱进线（4N17）：10KW35、AP2-CS4箱进线（4N16）：100KW36、AP2-CS3箱进线（4N15）：30KW37、AP2-CS2箱进线（4N14）：75KW38、AP2-CS1箱进线（4N13）：100KW39、AP1-CS箱进线（4N12a）：10KW40、AL2-MS箱进线（4N12）：2KW41、AP2-CS4-HJ箱进线（4N9）：70KW42、AP2-CS3-HJ箱进线（4N8）：70KW43、AP2-CS2-HJ箱进线（4N7）：70KW44、AP2-CS1-HJ箱进线（4N4）：50KW45、AL2-MS箱进线（4N3）：2KW46、商店街配电箱进线（4Ｎ2）：200KW47、AL1-KFC箱进线（4N1）：250KW（1#变压器重复回路：4N5、4N18、4N10）2#变压器：1600KVA1、AL1-CS-1箱进线（2N1）：20KW2、AL1-CS-2箱进线（2N2）：20KW3、AL2-CS1-2箱进线（2N3）：40KW4、AL2-CS1-1箱进线（2N4）：40KW5、AL2-CS2-2箱进线（2N5）：40KW6、AL2-CS2-1箱进线（2N6）：40KW7、AL1-KC箱进线（2N7）：20KW8、配电房照明箱进线：25KW9、AL2-CS3-2箱进线（2N10）：30KW10、AL2-CS3-1箱进线（2N11）：30KW11、AL2-CS4-2箱进线（2N12）：30KW12、AL2-CS4-1箱进线（2N13）：30KW13、AL2-CS5箱进线（2N14）：20KW14、AL2-CS6-2箱进线（2N15）：10KW15、AL2-CS6-1箱进线（2N16）：10KW16、AL2-CS7箱进线（2N17）：30KW17、AL1-FG-CS（户外广告照明）箱进线（2N18）：150KW18、AL3-CS箱进线（2N19）：70KW19、AP2-KT1箱进线（2N56）：56KW20、AP2-KT2箱进线（2N57）：45KW21、AP2-KT3箱进线（2N58）：56KW22、AP2-KT4箱进线（2N59）：85KW23、AP2-KT5箱进线（2N60）：71KW24、AP2-KT6-1箱进线（2N61）：45KW25、AP2-KT6-2箱进线（2N62）：45KW26、AP2-KT6-3箱进线（2N63）：45KW27、AP2-KT6-4箱进线（2N64）：30KW28、冷水机组自带控制箱进线（4N24）：401KW29、AP2-SS（熟食区）箱进线（2N71）：200KW30、AP2-HB（烘焙区）箱进线（2N72）：200KW31、AP2-DP（豆品区）箱进线（2N74）：60KW32、AP2-MP（面品区）箱进线（2N75）：170KW33、AP2-SX（生鲜冷冻区）箱进线（2N76）：370KW2#变压器及及应急发电机供电：1、APE5-BF-CS（事故排风机）箱备用进线（2N85）：5.5KW2、APE01-SH-CS（生活泵）箱备用进线（2N83）：15KW3、APE01-XF-CS（消防泵）箱备用进线（2N81）：120KW4、APE01-BD-CS（变电所）箱备用进线（2N79）：25KW5、APE1-FT3、APE2-FT2（扶梯）箱备用进线（2N68）：44KW6、APE2-FT1（扶梯）箱备用进线（2N66）：22KW7、APE3-HT（货梯）箱备用进线（2N55）：95KW8、APE2-BF4箱备用进线（2N53）：16.5KW9、APE2-PY3箱备用进线（2N51）：27.5KW10、水工电源箱备用进线（4N19）：25KW11、APE2-PY2箱备用进线（2N49）：26KW12、APE2-BF3、APE2-PY1箱备用进线（2N47）：35.5KW13、APE2-BF2箱备用进线（2N45）：7.5KW14、APE3-PY2箱备用进线（2N43a）：7.5KW15、APE2-BF1箱备用进线（2N43）：7.5KW16、APE1-PY2箱备用进线（2N41）：20.5KW17、ALE3-CS箱备用进线（2N39）：5KW18、ALE2-CS7箱备用进线（2N37）：5KW19、ALE2-CS6箱备用进线（2N35）：5KW20、ALE3-EDP箱备用进线（4N11）：40KW21、水产区配电箱备用进线（4N6）：20KW22、ALE2-CS5箱备用进线（2N33）：5KW23、ALE2-CS4箱备用进线（2N31）：10KW24、ALE2-CS3箱备用进线（2N29）：30KW25、ALE2-CS2箱备用进线（2N27）：40KW26、ALE2-CS1箱备用进线（2N25）：15KW27、ALE1-CS箱备用进线（2N23）：10KW28、ALE1-KC箱备用进线（2N21）：5KW29、ALE1-RD-CS箱备用进线（2N9）：25KW。
CSC-316M数字式变压器保护装置说明书(0SF.450.028)_V1.12
目 录
第 1 篇 装置的技术说明............................................................................................................... 1 1 概述............................................................................................................................................ 1 1.1 适用范围....................................................................................................................... 1 1.2 装置主要特点............................................................................................................... 1 1.3 保护配置....................................................................................................................... 3 1.4 装置型号命名............................................................................................................... 4 1.5 典型组屏方式.......
ZB#2–12型高压低压预装式变电站接线方案与安装尺寸设计
ZB#2–12型高压低压预装式变电站接线方案与安装尺寸设计
一、用途
ZB#2–12型预装式变电站，用于6-1O kV环网可放射式电网的终端供电，它适用于城市高层建筑、住宅小区、厂矿企业、宾馆、医院、商场、公园、车站、油田、机场、港口和临时性设施等户外场所。
二、主要技术参数
三、结构简介
该产品采取独特的设计，结构紧凑、体积小、运输和安装方便。
壳体由
骨架拼装而成，具有较高的机械强度和装配灵活性。
外壳材料采用厚度2mm 不锈钢板或优质冷轧钢板，对于不同的使用环境，采用不同的防热、防潮、防腐措施，并可以喷不同颜色的漆和涂料，既有极强的防腐能力，义与四周环境相快调。
产品具备机械、电气联锁，满足“五防”要求，具有完备的监测、报警和保护手段。
变压器室设置轨道及变压器小车，且设两道门，内门采用网状开启式，既方便变压器安装、更换，义确保巡视人员的人身安全。
产品具有良好的通风散热系统，由几条自然通风道和自动投切的风机（强迫通风）组成，并有新颖的
隔热层，保证产品在过负荷和温度过高条件下正常运行。
四、一次线路方案
五、外形安装尺寸图
（单位：mm）。
低压配电柜的组成、作用以及常用电气元件和符号解析，请收藏好！
低压配电柜的组成、作用以及常用电气元件和符号解析，请收藏好！配电柜是电动机控制中心的统称，配电柜使用在负荷比较分散、回路较少的场合。
一般我们看到配电柜都是安装在比较隐蔽的角落。
断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，下面以图文并茂的方式介绍配电柜的作用、组成以及常用电气元件的原理和应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
（1）配电柜的作用配电柜的作用主要是进行电力分配，将经过变压器的电压分配到各个用电单元。
低压配电屏是按一定的接线方案将有关低压一、二次设备组装起来，用于低压配电系统中动力、照明配电之用。
（2）配电柜主要组成配电柜主要由进线柜、出线柜、电容器柜、计量柜等组成。
1）进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。
2）出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。
3）母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
4）PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
5）隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。
由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。
在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。
6）电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。
低压配电柜二次接线流程
低压配电柜二次接线流程一、按照原理图来了，不在同一位置的的要上端子，千万不要一个端子接3根线。
查错就不是那么查了,只能按照原理图来一个个对。
1、导线横截面的选用市电（交流220V）电压回路的线用1。
5平方毫米的；电流回路用2。
5平方毫米的。
蓄电池一般用1。
5平方毫米就可以。
2、接线时候，要检查好导线两端的信号是否对应,以免造成不必要的错误.3、最主要的是看明白原理图及接线图.二、如果是新手要先审图,整理一条自己的思路，而且还可以检查一下图纸有没有问题，不懂的地方可以先弄明白，这样有利于做线。
然后才开始接线.整个接线的过程都需要细心，当然，如果你是老手的话，就不用说这么多了。
施工人员应认真阅读并熟悉二次线符号,要将二次接线图与原理图进行核对，确保接线图正确无误。
对二次接线施工的要求：按图施工,接线正确；导线与电气元件采用螺栓连接、插接、焊接或压接等，均应牢固可靠，接线良好；配线整齐清晰、美观；导线绝缘良好,无损伤；柜内导线不应有接头；回路编号正确,字迹清晰.电缆芯线截面的选择还应符合下列要求：（1）电流回路：应使电流互感器的工作准确等级,此时，如无可靠根据，可按断路器的电流容量确定最大短路电流。
（2）电压回路：当全部保护装置和安全自动装置动作时（考虑到发展，电压互感器的负荷最大时),电压互感器至保护和自动装置屏的电缆压降不应超过额定电压的3％。
（3）操作回路：在最大负荷下,操作母线至设备的电压降，不应超过10%额定电压。
三、电流互感器二次绕组不允许开路.电压互感器二次侧不允许短路二次接线前，应熟悉一下图纸：1、原理图。
（表示各回路的工作原理和相互作用。
图纸不久表示出二次回路中各元件的连接方式，而且还表示出与一次回路有关的联系）2、展开图3、端子排图4、安装接线图没有界限所谓一次线，就是母线（总空开到分开关或都到接触器继电器等那三根ABC）二次线，接电压表，电流表，互感器,脱扣器等这些叫二次线（负载很小）配电箱二次接线一般指的是有控制系统的配电箱，二次接线指的就是控制系统接线，不过这种配电箱都比较大，严格的应该叫做配电柜了。
低压配电系统图符号及字母含义
配电系统图符号母含义（从电源引入端开始向配出端顺序看）：1、SCB10-2000 10/0.4 D/Yn11 。
干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10) 。
低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；3、MT40H1/3P MIC5.0 I=3200A 。
低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A 。
进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU3-60II 。
浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200 。
低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿。
电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J 。
带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS-0.22 。
浪涌吸收保护（避雷器）；10、NT100-100A 。
熔断器，100A；11、LC1-DPK12M7C 。
施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FK-Dr30/440/7 。
电容器组回路串接电抗器，防止瞬间切换过电流；13、10*MKPg0.44-30-3 。
10组电容器，MKPg0.44型号，30KVar、三相；14、D7，含4套NS系列断路器。
低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；15、112KW WDZA-YJY-4*185+E95 。
高低压成套电气设备一二次安装接线基础知识
成套安装接线基础知识作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。
同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。
要学会看懂、领会有关的图纸。
图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。
从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。
在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。
要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布置图、原理图、二次接线安装图。
（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。
质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。
在日常工作中要有一个比较合理的、完整的装配接线计划。
电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。
这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。
它们在电力系统中通常称为一次设备，把这些设备连接在一起组成的电路称为一次接线，也称主接线，也就是一次方案回路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
指南编号/Guideline No.E-12(201510)E-12低压配电板生效日期/Issued date:2015年10月20日©中国船级社China Classification Society前言本指南是CCS规范的组成部分，规定船舶入级产品，授权法定产品检验适用技术要求，检验和试验要求。
本指南由CCS编写和更新，通过网页发布，使用相关方对于本社指南如有意见可反馈至ps@历史发布版本及发布时间本版本主要修改内容及生效时间：目录1 适用范围 (4)2 检验依据 (4)3 定义 (4)4 图纸资料 (7)5 设计和技术要求 (8)6 单件/单批检验 (17)3 / 181 适用范围1.1 本指南适用于海上航行船舶安装使用的低压配电板及配电电器的产品审图与检验。
1.2 低压配电板包括：主配电板、应急配电板（包括蓄电池充放电板）等。
1.3 考虑到船用低压配电板及配电电器的产品规格多样性，CCS未要求对此类产品进行工厂认可或型式认可，故本指南适用于未进行型式试验的低压配电设备。
对于批量生产的此类产品，CCS鼓励船用产品制造厂进行低压配电设备的型式认可及试验，具体要求可依据本指南第2条所述产品标准进行，但同时应满足本指南中适用要求。
1.4 海上设施使用的同类设备的检验可参照执行。
1.5 本指南不适用于上述设备上使用的电气/电子设备（如，断路器、熔断器、发电机保护装置等）的认可及检验。
2 规范性引用文件2.1 中国船级社《钢质海船入级规范》2.2 IEC60092-302:1997 船舶电气设施第302部分:低压开关设备和控制设备组合装置Electrical installations in ships - Part 302: Low-voltage switchgear and controlgear assemblies2.3 IEC61439-1:2011 低压开关设备和控制设备组合装置第1部分:一般规则Low-voltage switchgear and controlgear assemblies. Part 1:General rules2.4 IEC60092-504:2001 船舶电气设施第504部分:特殊设备控制和仪器仪表Electrical installations in ships - Part 504: Special features - Control and instrumentation3 定义上述检验依据中所确定的术语及定义适用于本指南。
为编写及使用方便，本指南直接引用或补充下列定义。
3.1 《钢规》4 / 18系指中国船级社《钢质海船入级规范》3.2 重要设备系指推进、操舵和船舶安全所必需的设备，以及具有特殊附加标志船舶上的特殊设备。
分为主重要设备（指为保持推进和操舵需连续运转的设备）和次重要设备（为保持推进和操舵不必连续运转的设备，但作为保持船舶安全必需的设备），详见《钢规》第4篇1.1.1.2所规定。
3.3 开关设备和控制设备组件系指一个或多个开关电器，连同控制、测量、信号、保护和调节设备等的组合，由制造厂负责加上所有电气和机械的内部连接件和结构件组装完成的组件。
3.4 主配电板系指由主电源直接供电、并分配和控制电能至船上各种设备的开关设备和控制设备组件。
3.5 应急配电板系指正常情况下由主配电板供电，而在主电源供电系统发生故障的情况下，由应急电源或临时应急电源直接供电，并分配和控制电能至各种应急设备的开关设备和控制设备组件。
3.6 充放电板系指用于监视、控制、保护蓄电池充放电的配电电器。
但不包括蓄电池充电机（单元）。
3.7 低压系统系指工作于额定频率为50Hz 或60Hz、导体间最高电压不超过1000V 的交流系统，或在额定工作条件下导体间最高瞬时电压不超过1500V 的直流系统。
3.8 隔板用来将一个隔室与其他隔室隔开的一种部件，由钢板或其它滞燃材料制成。
5 / 183.9 隔室通过隔板与配电板其他空间相隔离，除非进行内部接线、调整或通风时才需打开外，通常处于封闭状态的一种结构单元。
3.10 额定容量低压配电板及配电电器中某一电路的额定电流应由制造厂考虑到装置内电路中的电气设备的元器件额定值及其布置和应用情况来确定。
在确定该船电气装置额定电流时，应使装置的部件在按5.2规定的电流进行温升试验时的温升不超过规定限值。
3.11 额定极限短路分断能力（Icu）系指按试验程序所规定的条件（电压、电流、功率因数等）不包括断路器连续承载其额定电流能力的分断能力。
3.12 额定运行短路分断能力（Ics）系指按规定试验程序所规定的条件（电压、电流、功率因数）包括断路器连续承载其额定电流的分断能力。
3.13 额定短时耐受电流（Icw）系指在规定的使用和性能条件下,电路或在闭合位置上的断路器在指定的时间内所能承载的电流。
3.14 额定短路接通能力（Icm）断路器的额定短路接通能力是在制造厂规定的额定工作电压、额定频率以及一定的功率因数（对于交流）或时间常数（对于直流）下断路器的短路接通能力值，用最大预期峰值电流表示。
3.15 主汇流排系指连接一条或几条分汇流排和（或）进线和出线单元的母线。
3.16 分汇流排6 / 18系指连接在主汇流排上，并由它向用电负荷供电汇流排3.17 批量生产的同型配电板产品系指由同一生产厂制造的，具有同一结构形式、同一母排结构、尺寸和材质、同一发电机主断路器联接形式、同一额定容量的配电板产品。
4 图纸资料4.1 图纸资料审查的基本原则对于主配电版、应急配电板（包括应急充放电板）等重要的配电设备，CCS 采取产品审图与船舶审图配合进行的方式。
船舶审图由CCS船舶审图单位进行。
产品审图由有资质的产品检验单位（或审图单位）进行。
4.2 船舶审图下列船舶图纸是主配电板、应急配电板等重要配电设备设计的基础，必须经CCS船舶审图单位批准。
经CCS批准的船舶图纸及审图意见书应随产品图纸提交产品检验单位。
4.2.1短路电流计算书(适用于可并联连接的发电机总容量大于250kV A 的船舶)；短路电流的计算应按照CCS规范规定的方法（详见规范附录）或IEC61363-1规定的方法计算。
4.2.2 保护电器协调动作的分析(适用于可并联连接的发电机总容量大于250kV A 的船舶) 具体分析方法可参见CCS相应指南的要求4.2.3 主配电板单线图（如有时）。
4.2.4 应急配电板(或应急蓄电池充放电板) 单线图。
4.2.5 电力系统图。
4.2.6 电力负荷计算书4.3 产品审图7 / 184.3.1 应将下列图纸、资料提交CCS批准：(1) 总图（包括外形图、基座图、结构图等）；(2) 面板布置图；(3) 产品技术条件（规定配电板的适用规范、型号规格、主要技术要求和试验）（若配电板的其他图纸和技术文件已涵盖说明书内容时可不必提交）；(4) 电气原理图（标明各元器件代号、各回路电线型号/规格、汇流排材质和规格及主要设备参数等）；(5) 出厂试验大纲(6) 其他需提交批准的图纸、资料。
4.3.2 应将下列图纸、资料提交CCS备查(1) 配套电器规格明细表（标明元器件在名称、型号、规格、数量及其图纸中的代号）；(2) 产品使用说明书（若配电板的其他图纸和技术文件已涵盖说明书内容时可不必提交）；(3) 外部接线图；4.4 原材料及零部件产品原材料及零部件应按照我社现行规范相关要求进行控制5 设计和技术要求5.1 结构、装配和部件5.1.1 区配电板和分配电板应具有符合《钢规》第4篇表1.3.2.2 规定的防护外壳。
所有防护外壳均应以滞燃、耐腐蚀的材料制成（或有可靠的保护层），且有坚固的结构；5.1.2 配电板的顶部应达到防护等级IP22的要求，但如安装在符合《钢规》8 / 18第4篇2.1.4.2 要求的控制室中，则其顶部的防护等级可为IP21。
配电板的两侧应有不低于防护等级IP2X 的防护措施。
额定电压大于500V 者，其背面还应有不低于防护等级IP2X 的防护措施；5.1.3 电缆进入配电板处应有防止漏水沿着电缆进入配电板内部的措施；5.1.4 对地电压或工作电压大于50V 者，其裸露带电部分不应安装在面板上；5.1.5 发电机总容量超过100kV A（a.c）或100kW（d.c）时，则每台发电机应设独立的发电机屏，且应以钢板或其它滞燃材料将发电机屏之间及发电机屏与其它相邻屏间隔开，在发电机断路器单元和控制功能单元之间应设置挡板以防护电弧的影响；5.1.6 额定电压大于500V 系统用的接线柱应与较低电压的接线柱隔开，并有明显的标志；5.1.7 配电板各屏间应设有隔板。
不同电压的配电系统的开关设备一般应设置在不同屏中；若设于同一屏中，尽量采用隔板相互隔离；5.1.8 重要设备的控制单元，应设置于各自的隔室内；5.1.9 配电板应采取措施，防止内部短路所引起的热游离气体从配电板前部逸出；5.1.10 每一配电板均应配置一个安装在固定部件上的绝缘扶手，或者适当地安装在配电板前的绝缘手柄。
为了操作和维护目的必须到上述配电板后部，则在后面也必须绝缘扶手或绝缘手柄。
如配电板的后面是开启的，则其后面的绝缘扶手应水平安装；5.1.11 配电板的结构形式及内部电气元件、电路和接线端子的布置应与其设计的安装型式相适应，但无论何种情况，应便于操作和维修,同时要保证必要的安全等级。
接线端子（排）在安装基座上至少为0.2米。
5.1.12 用于接线的有效空间应使规定材料的外接导线和芯线分开的多芯电缆能够正确地连接。
导线不应承受影响其寿命的应力。
5.1.13 配电板每屏都应有可靠接地装置。
装有电气元件的面板与构架之间，9 / 18以及构架与底座之间，应可靠接地。
当配电板或电气元件工作电压小于50V，且对于交流电压为通过非自耦变压器获得时，除另有要求外，可不接地。
电压互感器和电流互感器的次级绕组应单独可靠接地，接地处应设有耐久的接地标记;保护接地不应与工作接地共用接地线和接地螺钉。
单独固定的接地导体截面积应符合下表的规定：接地导体的截面积（mm2）表5.1.135.2 汇流排及汇流排分段装置5.2.1 汇流排应由导电用电解铜或铜包覆的铝合金制成。
汇流排的最大允许温升为45K。
5.2.2 汇流排及其支承件应能承受短路时产生的热应力及机械应力而不致损坏。
对于额定短路电流大于10kA的配电装置，必要时按IEC60865-1或CCS接受的其他标准，进行汇流排及其支撑件的短路强度计算和复核。
5.2.3 主汇流排（或其一部分）的额定载流量为最大负荷工况下的通过主汇流排（或其一部分）的承载电流（方均根值），分汇流排的额定载流量为分支线路的总电流并考虑适当的需用系数，如IEC60439-1 表1。
