压力表接头螺纹规格
压力表选型说明
弹簧管
氨用压力表
S
变送器
H
氢用压力表
E
膜盒
O
氧用压力表
P
膜片
M
耐热压力表
B
精密表
Y
乙炔压力表
差压
D
定位
F
防腐
J
记忆
L
调整
N
耐震
P
隔膜表
Q
安全型
S
防溅（不锈钢外壳）一般为IP65
T
差动远传
X
电接点
Z
电阻远传
XC
磁助电接点注：多功能选择并列标识
－
分隔符
xxx
表盘直径（40；50；60；63；70；75；98；100；150；160；200；250）
径向凸装
TQ
径向嵌装
Z
轴向直接安装
ZT
轴向嵌装
ZK
轴向卡子安装注：不标注为直接径向安装
过载保护器
R
散热器
Y1
软管
C
角型转角注：不标注为直接连接；加散热器请注明温度
F1
I字型法兰
F2
敞开式法兰（A；B）
F4
角度可调式
F5
探入式
F6
卡子式（卫生型）
F7
螺母式（卫生型）
F8
焊接一体式
F9
管道型注：不标注为螺纹连接
全不锈钢
S
全塑
Bห้องสมุดไป่ตู้
防爆注：不注外壳材质为08F
1
2
3
4
5
6
7
8
9
选型举例：YTNP-100HF2B 0-0.6MPa DN50 PN1.6 RF HG20592 1997316L（100圆全不锈钢耐震隔膜表）
压力表接头螺纹规格表
压力表接头螺纹规格与压力表表盘直径有一定的关联关系,一般压力表表盘直径与螺纹关系如下：压力表螺纹接头形式规格尺寸一、压力表螺纹接头形式：压力表螺纹接头是用来连接被测量介质的设备或管路与压力表之间的连接体，压力表螺纹接头形式多样，有焊接式管接头、扩管式接头、三通中间接头、弯通中间接头、直通中间接头、直通锥管接头、压力表直通接头、卡套式管接头等等。
二、压力表螺纹接头尺寸压力表螺纹接头规格与压力表表盘直径有一定的关联关系，国内目前常用的压力表接头规格如下：压力表螺纹接头尺寸：公制螺纹:Ma*b ，英制螺纹:G*″，美制螺纹: *″NPT（电磁流量计）(压力变送器)三、压力表接头螺纹专业术语螺距是两条螺纹之间的距离。
牙尖角是螺纹尖角的度数。
四、压力表螺纹接头的规格1、压力表螺纹接头公制：M20ד20”代表接头有螺纹处的直径是20mm；“”代表螺牙和螺牙之间的距离为；“M”代表牙尖角为60°的管螺纹；2、压力表螺纹接头英制：G1/2″“″”代表英寸1″=“G”代表牙尖角为55°的非自密封管螺纹“1/2”为连接管道的直径大小一般有：G1/2”ZG1/2"ZG-------机械制图或工程中是锥管镙纹的代号1/2-------在这里意是1/2英寸，由于一英寸等于8分，所以1/2英寸等于4（英）分ZG1/2---------直径为1/2英寸（4分）的锥管镙纹五、压力表螺纹接头在一般情况下φ40的连接螺纹尺寸为M10×1；φ60的连接螺纹尺寸为M14×。
φ100、φ150的连接螺纹尺寸为M20×。
压力表螺纹

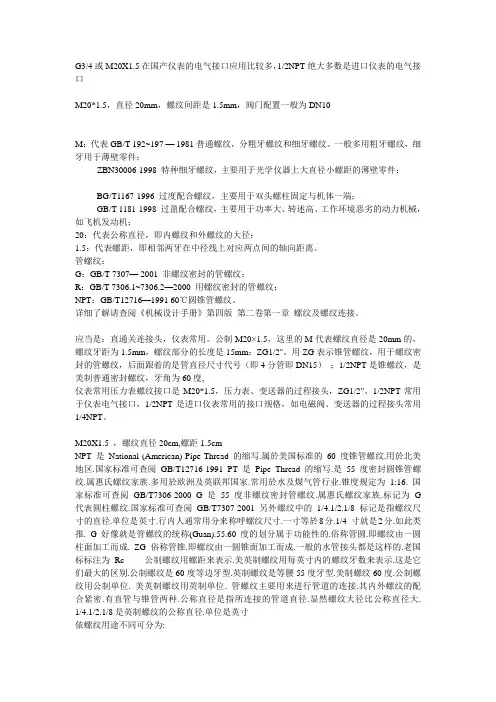

G3/4或M20X1.5在国产仪表的电气接口应用比较多，1/2NPT绝大多数是进口仪表的电气接口M20*1.5，直径20mm，螺纹间距是1.5mm，阀门配置一般为DN10M：代表GB/T 192~197 — 1981普通螺纹，分粗牙螺纹和细牙螺纹。
一般多用粗牙螺纹，细牙用于薄壁零件；ZBN30006-1998 特种细牙螺纹，主要用于光学仪器上大直径小螺距的薄壁零件；BG/T1167-1996 过度配合螺纹，主要用于双头螺柱固定与机体一端；GB/T 1181-1998 过盈配合螺纹，主要用于功率大、转述高、工作环境恶劣的动力机械，如飞机发动机；20：代表公称直径，即内螺纹和外螺纹的大径；1.5：代表螺距，即相邻两牙在中径线上对应两点间的轴向距离。
管螺纹：G：GB/T 7307— 2001 非螺纹密封的管螺纹；R：GB/T 7306.1~7306.2—2000 用螺纹密封的管螺纹；NPT：GB/T12716—1991 60℃圆锥管螺纹。
详细了解请查阅《机械设计手册》第四版第二卷第一章螺纹及螺纹连接。
应当是：直通关连接头，仪表常用。
公制M20×1.5，这里的M代表螺纹直径是20mm的，螺纹牙距为1.5mm，螺纹部分的长度是15mm；ZG1/2"，用ZG表示锥管螺纹，用于螺纹密封的管螺纹，后面跟着的是管直径尺寸代号（即4分管即DN15）；1/2NPT是锥螺纹，是美制普通密封螺纹，牙角为60度,仪表常用压力表螺纹接口是M20*1.5，压力表、变送器的过程接头，ZG1/2"、1/2NPT常用于仪表电气接口，1/2NPT是进口仪表常用的接口规格，如电磁阀、变送器的过程接头常用1/4NPT。
M20X1.5 ，螺纹直径20cm,螺距1.5cmNPT 是National (American) Pipe Thread 的缩写.属於美国标准的60 度锥管螺纹.用於北美地区.国家标准可查阅GB/T12716-1991 PT 是Pipe Thread 的缩写.是55 度密封圆锥管螺纹.属惠氏螺纹家族.多用於欧洲及英联邦国家.常用於水及煤气管行业.锥度规定为1:16. 国家标准可查阅GB/T7306-2000 G 是55 度非螺纹密封管螺纹.属惠氏螺纹家族.标记为G 代表圆柱螺纹.国家标准可查阅GB/T7307-2001 另外螺纹中的1/4.1/2.1/8 标记是指螺纹尺寸的直径.单位是英寸.行内人通常用分来称呼螺纹尺寸.一寸等於8分.1/4 寸就是2分.如此类推. G 好像就是管螺纹的统称(Guan).55.60度的划分属于功能性的.俗称管圆.即螺纹由一圆柱面加工而成. ZG俗称管锥.即螺纹由一圆锥面加工而成.一般的水管接头都是这样的.老国标标注为Rc ---- 公制螺纹用螺距来表示.美英制螺纹用每英寸内的螺纹牙数来表示.这是它们最大的区别.公制螺纹是60度等边牙型.英制螺纹是等腰55度牙型.美制螺纹60度.公制螺纹用公制单位. 美英制螺纹用英制单位. 管螺纹主要用来进行管道的连接.其内外螺纹的配合紧密.有直管与锥管两种.公称直径是指所连接的管道直径.显然螺纹大径比公称直径大. 1/4.1/2.1/8是英制螺纹的公称直径.单位是英寸依螺纹用途不同可分为:1.国际公制标准螺纹(International Metric Thread System):我国国家标准CNS 采用之螺纹.牙顶为平面.易於车削.牙底则为圆弧形.以增加螺纹强度.螺纹角为60 度.规格以M 表示.公制螺纹可分粗牙及细牙二种.表示法如M8x1.25.(M:代号.8:公称直径.1.25:螺距).2.美国标准螺纹(American Standard Thread):螺纹顶部与根部皆为平面.强度较佳.螺纹角亦为60 度.规格以每英寸有几牙表示.此种螺纹可分为粗牙(NC),细牙(NF),特细牙(NEF)三级.表示法如1/2-10NC.(1/2:外径,10:每寸牙数,NC代号).3.统一标准螺纹(Unified Thread):由美国.英国.加拿大三国共同制订.为目前常用之英制螺纹.螺纹角亦为60 度.规格以每英寸有几牙表示.此种螺纹可分为粗牙(UNC),细牙(UNF),特细牙(UNEF).表示法如1/2-10UNC.(1/2:外径,10:每寸牙数,UNC代号)4.V形螺纹(Sharp V Thread):顶部与根部均成尖状.强度较弱.亦坏不常使用.螺纹角为60 度. 5.惠式螺纹(Whitworth Thread):英国国家标准采用之螺纹.螺纹角为55 度.表示符号为"W".适用於滚压法制造.表示法如W1/2-10.(1/2:外径,10:每寸牙数,W代号).6.圆螺纹(Knuckle Thread):为德国DIN 所定之标准螺纹.适用於灯泡.橡皮管之连接.表示符号为"Rd".7.管用螺纹(Pipe Thread):为防止泄漏用的螺纹.经常用於气体或液体之管件连结.螺纹角为55 度.可分为直管螺纹代号为"P.S..N.P.S."和斜管螺纹代号为" N.P.T.".其锥度为1:16.即每尺3/4 寸.8.方螺纹(Square Thread):传动效率大.仅次於滚珠螺纹.而磨损后无法用螺帽调整.为其缺点.一般用於虎钳之螺杆及起重机之螺纹.9.梯形螺纹(Trapezoidal Thread):又称爱克姆螺纹.传动效率较方螺纹稍小.但磨损后可用螺帽调整.公制之螺纹角为30 度.英制之螺纹角为29 度.一般用於车床之导螺杆.表示符号为"Tr".10.锯齿形螺纹(Buttress Thread):又称斜方螺纹.只适於单方向传动.如螺旋千斤顶.加压机等.表示符号为"Bu".11.滚珠螺纹:为传动效率最好之螺纹.其制造困难.成本极高.乃用於精密之机械上.如数控工具机之导螺杆.英制螺栓之表示法LH 2N 5/8 × 3 - 13 UNC━2A(1)LH为左螺纹(RH为右螺纹.可省略) .(2)2N双线螺纹.(3)5/8 英制螺纹.外径5/8 ".(4)3 螺栓长度3" .(5)13 螺纹每寸牙数13 牙.(6)UNC统一标准螺纹粗牙.(7)2 级配合.外螺纹(3:紧配合,2:中配合,1:松配合) A:外螺纹(可省略) B:内螺纹英制螺纹:英制螺纹之大小.通常以螺纹上每寸长度有若干螺纹数表示.简称为「每寸牙数」.恰等於螺距之倒数.例如每寸8 牙之螺纹.其螺距为1/8 寸.1/2NPT是60度圆锥管螺纹一、基本面上的螺纹直径：1、大径21.2232、中径19.7723、小径18.321二、管端面螺纹小径17.813三、车制1/2NPT这样的外螺纹，其选用标准的1/2吋管就行.注：1/2吋管子内径Φ15，管子外径Φ21.3如果人家设计上写1/2NPT（F） F 便是指内螺纹的意思M*制的意思，20是螺纹直径，1.5是螺纹螺距。
一般压力表螺纹规格
GB/T12２6-２0０1《一般压力表》国家标准中规定,Y－40压力表得连接螺纹为M10×１,Y －60压力表得连接螺纹为M1４×1、5,Y-１00，１50,２00,２50压力表得连接螺纹为M20×1、5。
在用户无特殊要求得情况下，制造商将按标准规定提供相应螺纹规格得压力表。
BS EＮ837－１Ｐｒessure Ｇauges 压力表欧标中规定,螺纹接头有G1/８Ｂ,Ｇ1/4B,G3／8B，G1/２Ｂ四种管螺纹与1/8-27NPT ＥXＴ,1/4-１8NPT ＥXＴ，1/2-14NPT EXT 三种锥管螺纹,其中G3/8B为不推荐规格。
实际上,R１／8（ZG1/8），R1/４（ZＧ1／4),R1/２（ZG1/２)也就是压力表常用得连接螺纹规格老国标得安装方式只有:径向直接式(Ｉ)、径向凸装式(Ⅱ)、轴向嵌装式(Ⅲ)、轴向直接式(Ⅳ)。
见下表与图型式安装方式接头位置外壳公称直径I 径向直接式径向40;６0；100;１50;200;２5０Ⅱ径向凸装式径向６0;1００；150；２０0;２50 Ⅲ轴向嵌装式轴向6０;10０;1５0;2０0;25０Ⅳ轴向直接式轴向40；603.仪表精度等级得变化压力表国家标准《一般压力表》ＧB/Ｔ1２26-２00１中第４、２仪表得精确度等级:仪表得精确度等级分为:1、０级;1、6级;2、5级;４、０级。
各等级仪表得外壳公称直径应符合表２得规定。
表2外壳公称直径(mm) 精确度等级（%)40;60 2、5；4、0100 1、6;2、５15０;20０;250 1、0；１、 6老国标得精度等级规定见下表外壳公称直径(mm) 精确度等级(％）4０；6０2、5;４、0１00 1、５;2、5150;200;250 1、 0；1、 5精度等级新旧国标得不同点就是把原有得1、5级改为1、6级。
4．一般压力表按基本参数得分类。
ﻫ1)、仪表外壳公称直径(mm)系列：Φ４０、Φ60、Φ10０、Φ150、Φ200、Φ２50、2ﻫ)、仪表测量范围得上限(ＭPa)应符合规定得系列:１×１0n、外壳公称装配螺栓中心圆外壳螺栓孔直径D 直径ｄo 直径d1mｍmｍmｍ４0 ５０ 4６0 72 ５100 11８６150 16５ 6200 215 ６250 272 ７7)、提出了在仪表结构设计中对于其安全措施得处理建议。
指针压力表所需的规格

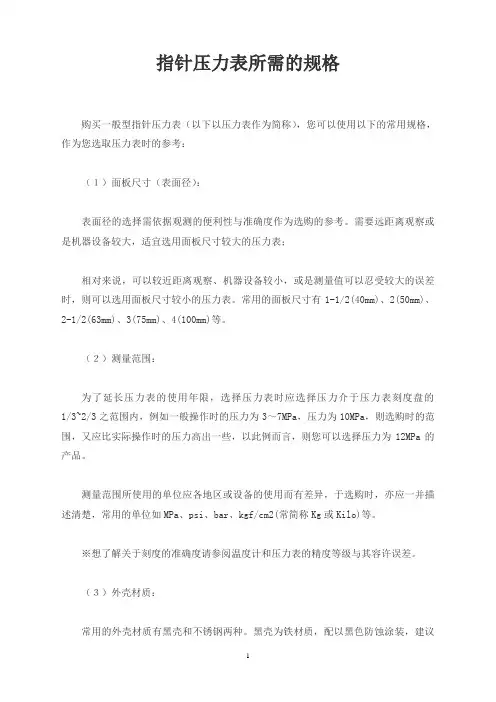

指针压力表所需的规格购买一般型指针压力表（以下以压力表作为简称），您可以使用以下的常用规格，作为您选取压力表时的参考：（１）面板尺寸（表面径）：表面径的选择需依据观测的便利性与准确度作为选购的参考。
需要远距离观察或是机器设备较大，适宜选用面板尺寸较大的压力表；相对来说，可以较近距离观察、机器设备较小，或是测量值可以忍受较大的误差时，则可以选用面板尺寸较小的压力表。
常用的面板尺寸有1-1/2(40mm)、2(50mm)、2-1/2(63mm)、3(75mm)、4(100mm)等。
（２）测量范围：为了延长压力表的使用年限，选择压力表时应选择压力介于压力表刻度盘的1/3~2/3之范围内，例如一般操作时的压力为3～7MPa，压力为10MPa，则选购时的范围，又应比实际操作时的压力高出一些，以此例而言，则您可以选择压力为12MPa的产品。
测量范围所使用的单位应各地区或设备的使用而有差异，于选购时，亦应一并描述清楚，常用的单位如MPa、psi、bar、kgf/cm2(常简称Kg或Kilo)等。
※想了解关于刻度的准确度请参阅温度计和压力表的精度等级与其容许误差。
（３）外壳材质：常用的外壳材质有黑壳和不锈钢两种。
黑壳为铁材质，配以黑色防蚀涂装，建议使用于室内一般用途，且价格较为经济；不锈钢材质则耐腐蚀、酸硷，亦可减缓日晒雨淋老化，故为室外安装首要的选择，且由于不锈钢之机械性质，亦具有耐高负荷之工作能力特性，使得此系列压力表能符合大部分之石化工业系统压力量测需求，但易于结晶或固化之工作流体压力量测则不适用。
（４）有无充油：充油压力表为压力内填充甘油，以做为操作时的缓冲使用。
充油式压力表之设计特色在于适用工作系统硬件结构具有震动特性之场所。
上述系统振动之问题，会导致指针过度晃动，压力数据判读不易，而压力表内部所填充之高黏度油体，具有高阻尼特性，得以大幅降低内机齿轮耗损，使用寿命得以提升。
简单来说，充油式压力表可以?耐震动，延长表头使用寿命。
螺纹连接件技术规定
吐哈油田公司螺纹连接件技术规定为了规范压力表等接口的螺纹选型，避免因螺纹不匹配造成安全隐患，特制定以下技术规定。
1.压力表和压力变送器1.1压力表制造标准国产压力表按照GB/T 1226-2010和 GB/T 1227-2010标准制造。
该标准中规定了压力表的安装尺寸，其中压力表接头螺纹为M20×1.5。
见表11和图1。
表1 压力表安装尺寸（单位：mm）接头尺寸D H不大于d L d1 L140 55 M10×1.0 10 4960 70 M14×1.5 14 5100 100150 125M20×1.5 20 6 12 200 150250 175注1:当对仪表接头螺纹有特殊要求时，用户与生产商协商解决。
注2:图中接头尺寸L处可为四方、六方或对方，图示为四方。
图1 压力表结构图目前国内常用压力表螺纹接口为M20×1.5，其中M 表示米制普通管螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距。
米制普通管螺纹的内外螺纹是圆柱型非密封螺纹，牙型角与美制螺纹的相同均为60°。
国内压力表生产厂家根据用户需求提供的螺纹接口见表2，其中的ZG表示锥管螺纹，等同于国标GB/T-7306.2-2000中的R2。
表2 国内常用压力表螺纹接口型号（表盘直径）Y-50 Y-60 Y-75 Y-100 Y-150常用螺纹公制螺纹M14×1.5 M20×1.5英制螺纹ZG 1/4〞、G1/4〞ZG3/8〞、G3/8〞、ZG1/2〞、G1/2〞美制螺纹1/4〞NPT 3/8〞NPT、1/2〞NPT精度等级 2.5 1.6测量范围（MPa）-0.1 ~0，-0.1~0.06，-0.1~0.15，-0.1~0.3，-0.1~0.5，-0.1 ~0.9，-0.1~1.5，-0.1~2.4，0~0.1，0~0.16，0~0.25，0~0.4，0~0.6，0~1.0，0~1.6，0~2.5，0~4.0，0~6.0，0~10.0，0~16.0，0~40.0，0~60.0，0~100.01.2 压力表鉴于M20×1.5的螺纹为非密封普通管螺纹，为了保证压力表螺纹连接的可靠性，压力表螺纹一律采用英制锥管密封螺纹，执行标准为：《55°密封管螺纹第2部分圆锥内螺纹与圆锥外螺纹》GB/T-7306.2-2000。
压力表接头常用螺纹介绍-耐震压力表
压力表接头常用螺纹介绍
压力表接头是用来连接被测量介质的设备或管路与压力表之间的连接体，压力表接头螺纹常用的有以下三大类:
一.公制螺纹：
常用的螺纹规格有：M20*1.5；M14*1.5；M10*1.0等。
M：代表牙尖角为60°的管螺纹；
20（14；10）：代表接头有螺纹处的直径是20mm；
1.5(1.0)：代表螺牙和螺牙之间的距离为1.5mm；
压力表公制螺纹接头螺纹主要尺寸如下：
二．英制螺纹：
常用的规格有：G1/2″；G3/8″；G1/4″；G1/8等。
三．美制螺纹：
常用的规格有：NPT1/2″；NPT3/8″；NPT1/4″；1/8NPT等。
“NPT”代表牙尖角为60°的自密封椎管螺纹；
公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别。
压力表接头螺纹规格与压力表表盘直径有一定的关联关系,一般压力表表盘直径与螺纹关系如下：。
压力表型号含义
YTP代表隔膜压力表，YMF代表法兰式，YML代表螺纹式压力表，型号为Y-100,0-1.6MPa,1.5 级，径向G1/2A。
普通压力表，直径100mm,压力值0-1.6MPa, （16公斤力/平方厘米），接头方向…径向,接头螺纹---1/2"（管螺纹）通用的意义有这些，但具体到不同的厂家还有不同的含意在仪表型号表示中：Y表示压力，Z表示真空或阻尼，E表示防爆或标准，J表示精密或矩形，A表示氨表，X表示信号或电接点，XC表示磁助电接点，P表示膜片，E表示膜盒，F表示防腐，N表示耐震，T表示弹簧管，E表示不锈钢等等.我们常用的有：YTF表示不锈刚压力表，YA表示氨用压力表，YXC表示电接点压力表，YZ表示真空压力表，YY表示乙炔压力表，YO表示耐热压力表，YH表示氢气压力表等等YN无代号：径向无边Z：轴向无边ZQ:轴向带前边「径向带后边5060100小：—----- . ------- 耐震压力表无代号：径向无边z :轴向无边ZQ :轴向带前边T ：径向带后边5060100150压力表*10-4MPa3、 流量特性：在进口压力大于2MPa 时，调节流量在额定范围内变化，输岀压力变化不大于输 岀压力表测量上限时的 6%4、 安装连接：a. 入口端：G5/8"（左、右旋），W21.8514牙寸（左、右旋） b. 岀口端：M10*1;M8*1软管接头等.三、适应气体： YQ 系列H2、O2、N2、CH4、CO 、CO2、He 、Ne 、Ar 等非腐蚀性气体YQF 系列NH3、SO2、H2S 、HCL 、NO 等腐蚀性气体. 产品名称：丙烷压力表产品型号: YW-60 产品名称： 氩气表产品型号： Yar-60/100产品名称： 氢气压力表 产品型号: YQ-60产品名称： 乙炔压力表 产品型号: YY-60/100/150产品名称：二氧化碳表 产品型号: YC-60/100 产品名称： 氧气压力表 产品型号: YO-60/100/150 YQ 、YQF 系列两级压力调节器主要适用于输入压力需要精密控制和调整的分析仪器、环保仪器 设备、电力工业、以及其它仪器和设备 .还适用于无腐蚀性（YQ 系列）或有腐蚀性（YQF 系列）的纯 气及标准混合气体，对钢瓶气体的高压气源进行精密调节后， 主要技术参数： 1、型号及参数技术参数/型号YQ-1 YQ-2 YQ-3 送入仪器设备。
压力表活接头规格
压力表活接头规格
压力表活接头是一种用于连接压力表和被测系统的装置，以便测量系统内的压力。
活接头的规格可以因应用、压力范围和连接类型而有所不同。
以下是一些常见的压力表活接头规格：
1.连接类型：活接头的连接类型通常取决于被测系统的接口。
常
见的连接类型包括螺纹连接、法兰连接、夹持连接、螺帽连接等。
连接的尺寸和标准也会因地区而异，如英制和公制连接。
2.材料：活接头通常由不锈钢、黄铜或其他耐腐蚀材料制成，以
适应各种环境条件。
3.压力范围：活接头的规格应与被测系统的压力范围相匹配。
不
同的活接头可以承受不同的最大压力。
4.内螺纹和外螺纹：活接头通常具有内螺纹和外螺纹，以连接压
力表和被测系统。
这些螺纹的尺寸和类型也是规格的一部分。
5.密封类型：活接头通常具有密封垫或O形圈，以确保连接的
密封性，防止泄漏。
6.连接尺寸：活接头的连接尺寸是指螺纹的直径，通常以英寸或
毫米为单位。
7.适用标准：活接头应符合适用的国际或地方标准，以确保其性
能和质量。
8.温度范围：活接头应能够在被测系统的工作温度范围内正常运
行。
9.防腐蚀和防爆性能：根据需要，活接头可能需要具有防腐蚀和
防爆性能，以适应特定的环境要求。
压力表活接头的规格应根据具体的应用需求和系统要求来选择。
在选择和安装压力表活接头时，确保遵循制造商的建议和相关的安全标准，以确保安全和准确的压力测量。
压力表活接头规格
压力表活接头规格
摘要：
一、压力表活接头简介
1.压力表活接头的定义
2.压力表活接头的作用
二、压力表活接头规格
1.压力表活接头的尺寸规格
2.压力表活接头的压力等级
3.压力表活接头的连接方式
三、压力表活接头的应用领域
1.工业领域应用
2.科研领域应用
3.日常生活领域应用
四、压力表活接头的选购与维护
1.选购压力表活接头的注意事项
2.压力表活接头的使用与维护
正文：
压力表活接头是一种用于连接压力表与被测介质的元件，它能够使压力表的测量结果更加准确，并且能够适应不同的工作环境。
压力表活接头的规格主要包括尺寸规格、压力等级和连接方式。
尺寸规格是指压力表活接头的直径和长度，这两个参数决定了压力表活接
头能否与被测介质和压力表相匹配。
压力等级是指压力表活接头能够承受的最大压力，这个参数决定了压力表活接头能否在特定的工作环境中正常工作。
连接方式是指压力表活接头与压力表和被测介质之间的连接方式，主要有螺纹连接、法兰连接等。
压力表活接头广泛应用于工业、科研和日常生活等领域。
在工业领域，压力表活接头被广泛应用于各种工业流程中，用于测量各种介质的压力；在科研领域，压力表活接头被用于各种科研实验中，用于测量实验条件下的压力变化；在日常生活中，压力表活接头也被广泛应用于各种家用电器中，用于测量各种气体的压力。
在选购压力表活接头时，需要注意尺寸规格、压力等级和连接方式是否与压力表和被测介质相匹配。
在安装和使用压力表活接头时，需要注意避免撞击和过度弯曲，以保证压力表活接头的使用寿命和测量准确性。
一般压力表螺纹规格
１.一般压力表的定义
《一般压力表》GＢ/Ｔ1２26-２001规定了一般压力表的定义：
精确度等级等于或低于1.０级的压力表、真空表及压力真空表。
表2
外壳公称直径（ｍｍ)
精确度等级(%)
４0;60
2.5;4.0
100
1．6;2.5
150;２00；250
1． 0;1． 6
老国标的精度等级规定见下表
外壳公称直径（mm)
精确度等级(％)
40;６0
2.5;4.0
1０0
1.5;2.５
150;2００;250
1. ０;1. ５
精度等级新旧国标的不同点是把原有的１.5级改为1.6级。
272
７
7).提出了在仪表结构设计中对于其安全措施的处理建议。
7.１ 仪表外壳可以采用不同形式的卸压装置,也可以不采用卸压装置，但要确保使用安全,以防弹簧管破裂时介质不能及时散逸而导致表玻璃爆裂发生事故。
7.2 建议用节流装置,它有助于防止事故的扩大和蔓延。
7．３建议测量气压＞2.5 MPa和测量液压＞6 MPa的仪表，采用有卸压装置的外壳。
径向
60；100;15０;20０;250
Ⅲ
轴向嵌装式
轴向
６0；1０0；150;2００；2５0
Ⅳ
轴向直接式
轴向
４0；60
3．仪表精度等级的变化
压力表国家标准《一般压力表》GB/T1２２6-2００１中第4.2 仪表的精确度等级：
仪表的精确度等级分为:1．０级；１．6级;２．5级；4.0级。各等级仪表的外壳公称直径应符合表2的规定。
压力表活接头
压力表接口螺纹通常是M20×1.5。
压力表与相关管线相接，中间须加设压力表接头，其目的是便于经常拆卸效验压力表精度而不损坏压力表接口螺纹。
按您的压力表现状，建议增设一软垫圈（最好是紫铜材料）套在压力表螺纹根部，可以确保螺纹不再渗漏。
见图：
压力表接头用得多的是M20×1.5mm；另外就是小直径的M14×1.5mm.其他的用的就比较少了。
用途说明
一般压力表适用于测量无爆炸危险、不结晶、不凝固及对铜及铜合
蚀作用的液体、蒸汽和气体等介质的压力。
结构图
Y-250 ø25016750。
压力表接头螺纹规格
压力表接头螺纹规格
压力表接头螺纹规格
一、常用压力表接头螺纹规格
1、G1/8：1/8NPT（国标G1/8）：
外螺纹：英制内螺纹，公制外螺纹，英制外螺纹
每英寸：11.37mm
内螺纹：1/8NPT，外寸径1.313mm
2、G1/4：1/4NPT（国标G1/4）：
外螺纹：英制内螺纹，公制外螺纹，英制外螺纹
每英寸：11.37mm
内螺纹：1/4NPT，外寸径1.969mm
3、G3/8：3/8NPT（国标G3/8）：
外螺纹：英制内螺纹，公制外螺纹，英制外螺纹
每英寸：11.37mm
内螺纹：3/8NPT，外寸径2.477mm
二、NPT简介
NPT，National Pipe Thread，全称“美国国家水管螺纹”；它是利用一个NPT转换接头将螺纹受压管件上的美国螺纹转换成英制或公制螺纹，也就是将美国螺纹转换成英制螺纹或公制螺纹的接头。
其尺寸标准满足美国标准ANSI B1.20.1-1983。
NPT螺纹的特征：
①NPT螺纹的螺距是美制60度螺纹；
②NPT螺纹是一种允许接头之间存在密封性的接头；
③NPT螺纹的形状是一条三角楔状或栓形的半径螺纹，比英制半径螺纹少1/4或1/16英寸；
④NPT螺纹具有良好的拧紧性，可以与各种材料结合在一起，并且能够抵抗扭矩和拉伸力；
⑤NPT螺纹具有良好的密封性，可以在零维持可靠的密封性，具有抗渗透性，可有效地防止液体或气体的流动；
⑥NPT螺纹的尺寸规格也可以接受客户的特殊要求，可根据客户的要求，为客户量身定制各种尺寸以及材质的产品。
压力表合格证
压力表合格证（含使用说明）
仪表名称：压力表
规格型号：0-2.5MPa
精度：2.5级
仪表编号：1119
接头螺纹：φ60mm M14*1.5
执行标准：GB/T1226-1999
本仪表按照JJG52-1999规程检定合格，特发此证。
仪表使用须知
用途：压力（真空）表适用于测量对铜和铜合金不起腐蚀作用的和中性无爆炸危险的非结晶液体、气体或蒸汽的压力（负压）。
使用和维护
①仪表必须垂直安装，搬运装接时应避免振动和碰撞。
②仪表宜在周围环境温度为-40～+70℃,相对湿度不大于80%的场所使用。
③仪表在测量稳定负荷时，不得超过测量上限的2/3，测量波动压力时，不得超过测量上限
的1/2，至于最低压力，在两种情况下，都不应低于测量上限的1/3.
④在测量腐蚀性介质，可能结晶的介质，粘度较大的介质和剧变的波动压力时，应添加隔离
装置和缓冲装置。
⑤仪表应按周期进行检定，如果发现故障应及时修理。
⑥用于强制检定的压力表应有关部门重新检定后方可使用。
⑦仪表自出厂日起，半年内若在仪表正常保管使用条件下，发现因制造质量不良失效或损坏
时，由本厂负责修理或调换。
⑧如对封印装置有要求时，请与公司商定。
