最新整理三层交换机固定ip上网配置地址教程
三层交换机静态路由配置
期中考试实验：三层交换机的静态路由配置姓名：夏黑一、实验名称三层交换机的静态路由配置二、实验原理将两层交换端口变换为三层交换口，在三层交换机上配置静态路由，不增加路由器开销。
实现两台PC机网络互连功能。
三、实验环境及设备环境：Packet Tracer 5.0软件设备：两台s3560 switch(Sw1 Sw2)两台PC机（PC1 PC2）三根Copper Cross-over线接口：FastEthernet0/1 FastEthernet0/5四、实验内容1）根据拓扑图连接2）测试连接未配置路由情况下，PC1不能ping通PC2。
期望目标：在S3560上启用静态路由，到192.168.1.0走10.0.0.1，到192.168.2.0走10.0.0.2。
PC1可以ping通PC23）测试结果4）实验总结5）实验心得五、实验步骤及命令清单/*参考老师传的实验指导书和思科路由器配置命令大全*/步骤1：先根据描述搭建拓扑、进行连线在空白面添加：两台S3560交换机（Switches->3560 24ps）两台PC机（End Devices->Generic）接口连线：使用Copper Cross-over线（Connections->Copper Cross-over）分别FastEthernet0/1连接两台交换机，FastEthernet0/5连接PC及与交换机步骤2：配置交换机信息单击交换机，更改名称为Sw1和Sw2(Config->Display name)使用配置命令（->CLI）Sw1:Switch>enable //进入私有模式Switch#conf t // 进入全局模式Switch(config)#hostname Sw1 //给三层交换机定义名称Sw1(config)#interface fa0/1 //进入FastEthernet0/1Sw1(config-if)#no switchportSw1(config-if)#ip address 10.0.0.1 255.255.255.0 //配置IP地址和子网掩码Sw1(config-if)#exitSw1(config)#interface fa0/5 //进入FastEthernet0/5Sw1(config-if)#no switchportSw1(config-if)#ip address 192.168.1.1 255.255.255.0 //同上Sw1(config-if)#exitSw2：Switch>enableSwitch#conf tSwitch(config)#hostname Sw1Sw1(config)#hostname Sw2Sw2(config)#interface fa0/1Sw2(config-if)#no switchportSw2(config-if)#ip address 10.0.0.2 255.255.255.0Sw2(config-if)#exitSw2(config)#interface fa0/5Sw2(config-if)#no switchportSw2(config-if)#ip address 192.168.2.1 255.255.255.0 Sw2(config-if)#exit ///同上步骤3：配置PC机IP地址（单击PC机->settings->Gateway设置 FastEthernet->IP Address设置）PC1：Gateway：192.168.1.1 IP地址：192.168.1.2PC2：Gateway：192.168.2.1 IP地址： 192.168.2.2步骤4：设置静态路由Sw1(config)#ip route 192.168.2.0 255.255.255.0 10.0.0.2////启用三层交换机上的路由模块Sw2(config)#ip route 192.168.1.0 255.255.255.0 10.0.0.1步骤5：测试PC机连接（单击PC机->Desktop->Command Prompt）输入ping 192.168.2.2设置成功！实验心得：自己写自己做。
h3c交换机配置ip地址
h3c交换机配置ip地址h3c交换机配置ip地址你知道h3c交换机?今天店铺就来给你介绍一h3c交换机配置ip 地址，希望你能够使用上!h3c交换机配置ip地址一、组网需求1.SwitchA为三层交换机, PC1和PC2可以通过SwitchA进行互通;2.PC1连接到SwitchA的以太网端口E1/0/1，属于VLAN10;3.PC2连接到SwitchA的以太网端口E1/0/2，属于VLAN20;4.交换机的VLAN接口10的IP地址为192.168.0.1/24，VLAN 接口20的IP地址为192.168.1.1/24，分别作为PC1(192.168.0.2/24)和PC2(192.168.1.2/24)的网关。
二、组网图三、配置步骤： V3平台配置 [SwitchA]vlan 10 //创建(进入)VLAN10 [SwitchA-vlan10]port Ethernet 1/0/1 //将E1/0/1加入到VLAN10，并退出VLAN视图[SwitchA-vlan10]quit [SwitchA]interface Vlan-interface 10 //创建(进入)VLAN接口10[SwitchA-Vlan-interface10]ip address 192.168.1.1 255.255.255.0 //为VLAN接口10配置IP地址 [SwitchA]vlan 20 //创建(进入)VLAN20 [SwitchA-vlan20]quit [SwitchA-vlan20]port Ethernet 1/0/2 //将E1/0/2加入到VLAN20[SwitchA]interface Vlan-interface 20 //创建(进入)VLAN接口20[SwitchA-Vlan-interface20]ip address 20.1.1.1 255.255.255.0 //为VLAN接口20配置IP地址。

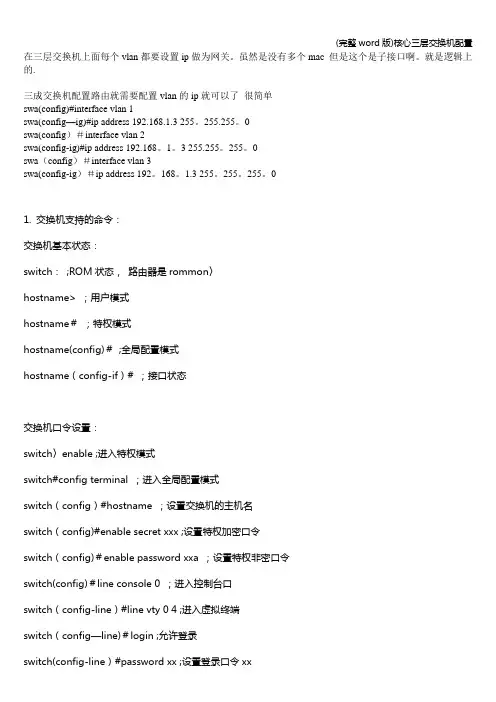

(完整word版)核心三层交换机配置
在三层交换机上面每个vlan都要设置ip做为网关。
虽然是没有多个mac 但是这个是子接口啊。
就是逻辑上的.三成交换机配置路由就需要配置vlan的ip就可以了很简单swa(config)#interface vlan 1swa(config—ig)#ip address 192.168.1.3 255。
255.255。
0swa(config）＃interface vlan 2swa(config-ig)#ip address 192.168。
1。
3 255.255。
255。
0swa（config）＃interface vlan 3swa(config-ig）＃ip address 192。
168。
1.3 255。
255。
255。
01. 交换机支持的命令：交换机基本状态：switch：;ROM状态，路由器是rommon〉hostname> ；用户模式hostname＃；特权模式hostname(config)＃;全局配置模式hostname（config-if）# ；接口状态交换机口令设置：switch〉enable ;进入特权模式switch#config terminal ；进入全局配置模式switch（config）#hostname ；设置交换机的主机名switch（config)#enable secret xxx ;设置特权加密口令switch（config)＃enable password xxa ；设置特权非密口令switch(config)＃line console 0 ；进入控制台口switch（config-line）#line vty 0 4 ;进入虚拟终端switch（config—line)＃login ;允许登录switch(config-line）#password xx ;设置登录口令xxswitch#exit ；返回命令交换机VLAN设置：switch#vlan database ；进入VLAN设置switch(vlan）#vlan 2 ；建VLAN 2switch（vlan)＃no vlan 2 ;删vlan 2switch（config)#int f0/1 ；进入端口1switch（config-if）＃switchport access vlan 2 ；当前端口加入vlan 2 switch(config—if）#switchport mode trunk ；设置为干线switch（config—if)#switchport trunk allowed vlan 1，2 ;设置允许的vlan switch（config—if)#switchport trunk encap dot1q ；设置vlan 中继switch（config）＃vtp domain ；设置发vtp域名switch(config)#vtp password ；设置发vtp密码switch(config)＃vtp mode server ;设置发vtp模式switch（config)#vtp mode client ;设置发vtp模式交换机设置IP地址：switch(config）＃interface vlan 1 ；进入vlan 1switch(config—if）＃ip address ；设置IP地址switch（config）#ip default-gateway ；设置默认网关switch＃dir flash: ；查看闪存交换机显示命令：switch＃write ；保存配置信息switch＃show vtp ；查看vtp配置信息switch#show run ；查看当前配置信息switch＃show vlan ；查看vlan配置信息switch＃show interface ；查看端口信息switch#show int f0/0 ；查看指定端口信息补充：3层交换机多出的就是路由能力,体现在vlan的互相通信功能和端口的路由能力，下面介绍：开启路由功能：ip routing进入vlan 配置网段网关与路由配置接口相同interface vlan 1ip 192。
三层交换机详细配置实例(图)
三层交换机与路由器的配置实例（图解）目的：学会使用三层交换与路由器让处于不同网段的网络相互通信实验步骤：一：二层交换机的配置：在三个二层交换机上分别划出两VLAN，并将二层交换机上与三层交换或路由器上的接线设置为trunk接口二：三层交换机的配置：1：首先在三层交换上划出两个VLAN，并进入VLAN为其配置IP，此IP将作为与他相连PC 的网关。
2：将与二层交换机相连的线同样设置为trunk接线，并将三层交换与路由器连接的线设置为路由接口（no switchsport）3：将路由器和下面的交换机进行单臂路由的配置实验最终结果：拓扑图下各个PC均能相互通信交换机的配置命令：SW 0:Switch>Switch>enSwitch#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 2Switch(config-if)#no shutSwitch(config-if)#int f0/3Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to upSwitch(config-if)#exitSwitch(config)#SW 1:Switch>enSwitch#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#int f0/2Switch(config-if)#switchport access vlan 2% Access VLAN does not exist. Creating vlan 2Switch(config-if)#no shutSwitch(config-if)#exitSwitch(config)#int f0/3Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to upSwitch(config-if)#SW 2:Switch>enSwitch#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#int f0/2Switch(config-if)#switchport access vlan 2% Access VLAN does not exist. Creating vlan 2Switch(config-if)#exitSwitch(config)#int f0/3Switch(config-if)#switchport mode trunkSwitch(config-if)#三层交换的配置命令：Switch>enSwitch#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#int f0/1Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to downSwitch(config-if)#exitSwitch(config)#int f0/2Switch(config-if)#switchport mode trunkSwitch(config-if)#exitSwitch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#int vlan 1Switch(config-if)#no shut%LINK-5-CHANGED: Interface Vlan1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan1, changed state to up Switch(config-if)#ip address 192.168.1.168 255.255.255.0Switch(config-if)#exitSwitch(config)#int vlan 2%LINK-5-CHANGED: Interface Vlan2, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan2, changed state to upSwitch(config-if)#ip addSwitch(config-if)#ip address 192.168.2.168 255.255.255.0Switch(config-if)#%LINK-5-CHANGED: Interface FastEthernet0/3, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to upSwitch(config-if)#exitSwitch(config)#int f0/3Switch(config-if)#no switchport%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to upSwitch(config-if)#Switch(config-if)#ip address 192.168.10.1 255.255.255.0Switch(config-if)#no shutSwitch(config-if)#exitSwitch(config)#ip routingSwitch(config-if)#exitSwitch(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.2Switch(config)#路由器的配置：Router>enRouter#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/0Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to upRouter(config-if)#exitRouter(config)#int f0/1Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to upRouter(config-if)#exitRouter(config)#int f0/0Router(config-if)#no shutRouter(config-if)#exitRouter(config)#int f0/0.1Router(config-subif)#encapsulation dot1Q 1Router(config-subif)#ip address 192.168.3.168 255.255.255.0Router(config-subif)#exitRouter(config)#int f0/0.2Router(config-subif)#encapsulation dot1Q 2Router(config-subif)#ip addRouter(config-subif)#ip address 192.168.4.168 255.255.255.0Router(config-subif)#exitRouter(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.1Router(config)#exit%SYS-5-CONFIG_I: Configured from console by consoleRouter#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/1Router(config-if)#ip addRouter(config-if)#ip address 192.168.10.2 255.255.255.0 Router(config-if)#。
三层交换机 H3C交换机配置(三层交换机配置流程)
For personal use only in study and research;1．恢复到出厂设置－>2.连接Trunk端口，设置Vlan1（管理Vlan）的IP地址，确保交换机互联互通－>3.开启所有交换机的Telnet服务－>4.从下至上依次配置Vlan，在三层交换机上配置Vlan接口地址（本Vlan的网关）－>5.在三层交换机上配置服务器Vlan－>6.在三层交换机上配置到汇聚层交换机的端口。
---------------------------------------------------------------------------------------一、初始化Reset save //删除保存配置Reboot //重启二、交换机之间实现互联互通登录３１００，输入如下命令：System-viewInterface vlan-interface 1 //进入默认的VLAN端口，vlan 1Ip address 192.168.1.4 24 //设置本机在VLAN 1 中的IP 地址Quitsave登录５１００，输入如下命令：System-viewInterface vlan-interface 1Ip address 192.168.1.2 24Quitsave登录５６００，输入如下命令：System-viewInterface vlan-interface 1Ip address 192.168.1.1 24Quitsave在３１００上输入：Ping 192.168.1.1Ping 192.168.1.2同理在５１００上也输入：Ping 192.168.1.1Ping 192.168.1.4同理在５６００上也输入：Ping 192.168.1.2Ping 192.168.1.4至此，交换机之间的管理vlan 就可以互相通信。
三、开启TELNET登录３１００，输入如下命令：System-viewUser-interface vty 0 4 //进入用户端口Authenticate-mode scheme //设置认证模式Protocol inbound all //允许telnet 和RSH 访问User privilege level 3 //设置访问级别QuitLocal-user iamcat //创建本地用户Password simple xxxxxx //设置密码Service-type telnet //访问服务类型：telnetLevel 3 //设置授权访问级别QuitSave在５１００或５６００上，即可用telnet 192.168.1.4配置3100交换机。
华为三层交换机配置步骤(最新修改版20130517)
华为三层交换机配置步骤一. VLAN配置1.建立VLAN<Quidway>sys /进入特权模式[Quidway]vlan 1 /建立vlan 1[Quidway]ctrl+z /退出vlan1 到普通模式[Quidway]vlan 2 /建立vlan 2[Quidway]ctrl+z /退出vlan2 到普通模式【注】划分VLAN，并描述vlan 1description local-s3600 //本交换机使用vlan 2description link-to-shanxicentre //陕西省中心vlan 3description link-to-shangjiecentre //商界分中心内部使用2.配置端口加入到VLAN[Quidway]vlan 1 /进入vlan 1[Quidway-vlan 1]port Ethernet 0/1 /将端口E0/1加入到vlan1[Quidway-vlan 1] ctrl+z /退出vlan1 到普通模式[Quidway]vlan 2 /进入vlan 2[Quidway-vlan 2]port Ethernet 0/2 /将端口E0/2加入到vlan2[Quidway-vlan 2] ctrl+z /退出vlan2 到普通模式3.配置VLAN的IP地址[Quidway]interface vlan 1 /进入接口视图[Quidway-Vlan-interface1]ip address 13.1.1.130 255.255.255.0 /配置VLAN1的IP地址[Quidway-Vlan-interface1] ctrl+z /退出vlan1 到普通模式[Quidway]interface vlan 2 /进入接口视图[Quidway-Vlan-interface2]ip address 192.168.2.1 255.255.255.0 /配置VLAN2的IP地址[Quidway-Vlan-interface1] ctrl+z /退出vlan2 到普通模式4.配置静态路由[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 /静态路由＝网关5.配置上行端口为trunk[Quidway -Ethernet0/1]port link-type trunk /实际当中一般将上行端口设置成trunk属性，允许vlan透传[Quidway -Ethernet0/1]port trunk permit vlan all /允许所有的vlan从E0/3端口透传通过，也可以指定具体的vlan值5.端口汇聚配置(1)进入端口E0/1[Quidway]interface Ethernet 0/1(2)汇聚端口必须工作在全双工模式[Quidway -Ethernet0/1]duplex full(3)汇聚的端口速率要求相同，但不能是自适应[Quidway -Ethernet0/1]speed 100(4)进入端口E0/2[Quidway]interface Ethernet 0/2(5)汇聚端口必须工作在全双工模式[Quidway -Ethernet0/2]duplex full(6)汇聚的端口速率要求相同，但不能是自适应[Quidway -Ethernet0/2]speed 100(7)根据源和目的MAC进行端口选择汇聚[Quidway]link-aggregation Ethernet 0/1 to Ether【补充说明】(1)同一个汇聚组中成员端口的链路类型与主端口的链路类型保持一致，即如果主端口为Trunk端口，则成员端口也为Trunk端口；如主端口的链路类型改为Access端口，则成员端口的链路类型也变为Access端口。
如何配置三层交换机的详细方法
如何配置三层交换机的详细方法配置三层交换机我们可以通过第三方软件来配置?具体配置方法是怎样呢?下面由小编为你整理了如何配置三层交换机的相关方法，希望对你有帮助!配置三层交换机的方法步骤如下下载好pack软件后解压，如下图：解压后，安装pack(安装步骤省略)，并运行，如下图：进入界面后，建立如下图所示(选择虚拟线：三条直通线，一条交叉线。
选择的虚拟pc：三台。
选择的虚拟交换机：二层交换机一个，三层交换机一个)：进入二层交换机的CLI,配置成如下的参数( SW1>enSW1#conf tSW1(config)#interface FastEthernet0/1 SW1(config-if)#switchport access vlan 10 SW1(config)#interface FastEthernet0/2 SW1(config-if)#switchport access vlan 20 SW1(config)#interface FastEthernet0/3 SW1(config-if)#switchport access vlan 30 SW1(config-if)#do wrSW1(config-if)#exitSW1(config)#interface FastEthernet0/24 SW1(config-if)#switchport mode trunk SW1(config-if)#exit验证结果：(最后要记得保存)SW1(config)#do show run如下图：)进入三层交换机的CLI,配置成如下的参数(Switch>Switch>enSwitch#Switch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#interface FastEthernet0/1Switch(config-if)#switchport trunk encapsulation dot1qSwitch(config-if)#switchport mode trunkSwitch(config)#interface Vlan10Switch(config-if)# ip address 192.168.1.1255.255.255.0Switch(config)#interface Vlan20Switch(config-if)# ip address 192.168.2.1 255.255.255.0Switch(config)#interface Vlan30Switch(config-if)# ip address 192.168.3.1 255.255.255.0验证结果：(最后要记得保存)Switch#show#show run如下图：)用其中PC机，验证结果：即ping通全网，如下图：猜你喜欢：1.华为三层交换机配置教程2.h3c交换机配置步骤教程3.三层交换机配置的实例教程4.交换机如何使用5.交换机的配置可以通过哪几种方式。
三层交换机配置教程
三层交换机配置教程三层交换机是一种具有路由功能的交换机，可以实现不同网段之间的互联。
下面是三层交换机配置教程：1. 连接三层交换机：首先，将三层交换机与其他设备（如路由器或防火墙）进行连接，可以使用网线将它们连接起来。
确保连接的端口是正确的并且连接松紧适中。
2. 访问三层交换机：使用终端或电脑连接到三层交换机的管理端口。
通常，可以通过SSH或Telnet协议访问交换机的管理接口。
3. 进入交换机的命令行界面：成功连接到三层交换机后，输入正确的用户名和密码，进入交换机的命令行界面。
用户名和密码通常是事先设置好的。
4. 设置主机名：在交换机命令行界面中，使用命令"hostname [名称]"来设置交换机的主机名。
主机名可以是任何你喜欢的名称，但通常建议使用简洁的描述性名称。
5. 配置IP地址：使用命令"interface [接口号]"进入交换机的接口配置模式。
然后，使用"ip address [IP地址] [子网掩码]"命令为每个接口设置IP地址和子网掩码。
确保IP地址和子网掩码与网络规划一致。
6. 启用接口：为了使接口生效，使用"no shutdown"命令启用每个接口。
这将使接口进入工作状态。
7. 配置路由：三层交换机可以实现不同网段之间的路由功能。
为了配置路由，使用"ip route [目标网络] [目标子网掩码] [下一跳地址]"命令。
这将指定该网络的下一跳地址。
可以添加多个路由以实现完整的路由表。
8. 保存配置：确认完成配置后，使用命令"copy running-config startup-config"保存配置。
这将保存当前正在运行的配置为交换机的启动配置，以便在重新启动后仍然有效。
以上就是三层交换机配置的基本步骤。
根据实际需求，还可以进行更复杂的配置，如VLAN划分、安全设置、负载均衡等。
三层交换机端口IP地址配置方法
三层交换机端口IP地址配置方法目前市场上的三层交换机有2种方式可以配置交换机端口的lP地址，一是直接在物理端口上设置．二是通过逻辑VLAN端口间接设置。
为了分析这2种配置方法在交换机实际运行中会产生哪些差别．在详细分析了三层交换机端口工作原理的基础上．搭建测试环境，主要从端口初始化和三层路由收敛过程分析了2种方式的不同。
通过分析发现，在交换机物理端口上直接配置IP地址，可以节省生成树协议(STP，Spanning Tree Protocol)收敛所需的时间，并且不需要规划额外的VLAN。
为日后的运行维护工作带来了方便。
三层变换机能够快速地完成VIAN间的数据转发，从而避免了使用路由器会造成的三层转发瓶颈，目前已经在企业内部、学校和住宅小区的局域网得到大量使用。
在配置三层交换机端口lP地址时，通常有2种方法：一是直接在物理端口上设置lP地址，二是通过逻辑VLAN端口间接地设置IP地址。
作者所在单位日前购得一批三层交换机，最初只立持第2种配置方法但在厂家随后升级的软件版本中可以支持以上2种配置方法。
为了比较这2种方法的优缺点，本文首先阐述了三层交换机的工作原理，然后比较了这2种方法的操作命争和端口初始化时间．并通过测试得出结论。
1、三层交换机的工作原理传统的交换技术是在OSI网络参考模型中的第二层(即数据链路层)进行操作的，而三层交换技术是在网络模型中的第三层实现了数据包的高速转发，利用第三层协议中的信息来加强笫二层交换功能的机制（见图1）从硬件的实现上看，目前笫二层交换机的接口模块都是通过高速背扳/总线交换数据的。
在第三层交换机中，与路由器有关的第三层路由硬件模块也插接在高速背板/总线上，这种方式使得路由模块可以与需要路由的其他模块高速地进行数据交换，从而突破了外接路由器接口速率的限制。
假设有2个使用IP协议的站点，通过第三层交换机进行通信的过程为：若发送站点1在开始发送时，已知目的站点2的IP地址，但不知遒它在局域网上发送所需要的MAC地址，则需要采用地址解析(ARP)来确定站点2的MAC地址。
三层交换机的基本配置方法
三层交换机的基本配置方法介绍三层交换机是一种网络设备，可以实现网络分层和数据转发功能。
在网络架构中，三层交换机用于连接不同子网，并根据目标IP地址将数据包转发到相应的子网。
本文将介绍三层交换机的基本配置方法，包括IP地址的配置、VLAN的配置、路由的配置等。
IP地址的配置配置三层交换机的IP地址是非常重要的一步，它可以提供网络设备之间的通信。
以下是配置三层交换机IP地址的步骤：1.进入三层交换机的命令行界面，通常可以通过串口或Telnet方式登录。
2.使用命令enable进入特权模式。
3.使用命令configure terminal进入全局配置模式。
4.使用命令interface vlan <vlan number>进入指定的VLAN接口配置模式。
如果要配置主管理IP地址，可以选择VLAN 1。
5.使用命令ip address <ip address> <subnet mask>配置IP地址和子网掩码。
6.使用命令no shutdown开启接口。
7.使用命令end或exit退出配置模式。
VLAN的配置VLAN（Virtual Local Area Network）是将局域网划分为不同虚拟局域网的技术。
通过配置VLAN，可以将三层交换机的不同接口划分到不同的虚拟局域网中。
以下是配置VLAN的步骤：1.进入三层交换机的命令行界面，通常可以通过串口或Telnet方式登录。
2.使用命令enable进入特权模式。
3.使用命令configure terminal进入全局配置模式。
4.使用命令vlan <vlan number>创建一个新的VLAN，可以为其指定一个唯一的VLAN号。
5.使用命令name <vlan name>为VLAN指定一个名称。
6.使用命令exit退出全局配置模式。
7.使用命令interface <interface name>进入指定的接口配置模式。
三层交换机某个端口自动获取ip的基本配置
三层交换机某个端口自动获取ip的基本配置
要配置三层交换机的端口自动获取IP地址，可以按照以下配
置步骤进行操作：
1. 进入三层交换机的全局配置模式。
可以通过命令`enable`进
入特权模式，然后使用命令`configure terminal`进入全局配置
模式。
2. 找到需要配置的端口。
可以使用命令`show interfaces`查看当前的端口状态和配置信息，根据需要找到要配置的端口。
3. 进入需要配置的端口的配置模式。
使用命令`interface <端口
名称>`，例如`interface GigabitEthernet0/1`，进入对应端口的配置模式。
4. 启用端口。
使用命令`no shutdown`启用该端口，确保其正常
工作。
5. 配置端口为自动获取IP的方式。
使用命令`ip address dhcp`，将该端口配置为从DHCP服务器获取IP地址。
6. （可选）配置其他相关参数。
根据需要，还可以配置其他相关参数，例如VLAN等。
7. 保存配置。
使用命令`write`保存配置并退出配置模式。
完成以上配置后，该端口将自动从DHCP服务器获取IP地址。
可以使用命令`show interfaces`验证该端口的IP地址是否已成功获取。
三层交换机与路由器的配置 实例(图解)
三层交换机与路由器的配置实例(图解)本文档旨在提供关于如何配置三层交换机与路由器的详细指南，并附有具体实例和图解。
下面将按照章节细化介绍。
1.交换机与路由器的基本概念及作用
1.1 交换机的作用与工作原理
1.2 路由器的作用与工作原理
2.三层交换机与路由器的区别与联系
2.1 三层交换机的特点和应用场景
2.2 路由器的特点和应用场景
3.三层交换机与路由器的配置前准备
3.1 设备检查与准备
3.2 网络规划与拓扑设计
4.三层交换机的配置步骤
4.1 连接与登录交换机
4.2 设置管理IP地质
4.3 配置VLAN
4.4 配置三层交换机的IP路由功能
5.路由器的配置步骤
5.1 连接与登录路由器
5.2 设置管理IP地质
5.3 配置静态路由
5.4 配置动态路由协议
6.三层交换机与路由器的互通配置
6.1 网络互通的基本原理
6.2 配置路由器与交换机之间的互联
6.3 配置路由器与其他网络设备的互联
7.实际案例分析与图解
7.1 案例一：简单局域网互通配置
7.2 案例二：跨网段通信配置
7.3 案例三：路由器的互联配置
附件：
本文档不涉及附件内容。
法律名词及注释：
1.三层交换机：三层交换机（Layer 3 Switch）是一种将交换机和路由器两者功能集成在一起的网络设备。
它具备交换机的高速交换与路由器的一些路由功能。
2.路由器：路由器（Router）是用于将数据包在互联网络中转发的网络设备。
它根据目的地IP地质来决定下一跳的路径，实现网络间的通信。
三层交换VLAN路由配置技巧详解
三层交换VLAN路由配置技巧详解三层交换VLAN路由配置技巧详解在华为三层交换机上创建VLAN，端口划分，三层VLAN接口地址配置，静态路由或是RIP协议配置。
跟店铺来学习一下配置过程。
静态路由配置过程：PCA:ip address:10.1.1.2/24 gw:10.1.1.1/24(VLAN2路由接口IP 地址)PCB:ip address:10.1.2.2/24 gw:10.1.2.1/24(VLAN3路由接口IP 地址)PCC:ip address:10.1.3.2/24 gw:10.1.3.1/24(VLAN2路由接口IP 地址)S3526A和S352B之间的`互联网段为10.1.4.0、24分配S3526A VLAN4路由接口IP地址为10.1.4.1/24,S3526B VLAN4路由接口IP地址为10.1.4.2/24三层交换机配置创建VLAN，把PC划到特定VLAN中：//创建VLAN[S3526A]vlan 2//把端口划到VLAN中[S3526A-VLAN 2]port ethernet0/9 to ethernet0/12[S3526A-VLAN 2]vlan 3[S3526A-VLAN 2]port ethernet0/13 to ethernet0/16[S3526A-VLAN 2]vlan 4//交换机B的配置：[S3526B]vlan 2[S3526B-VLAN 2]port ethernet0/9 to ethernet0/12[S3526B-VLAN 2]vlan 4配置各台PC的网关地址和交换机之间的网段地址：//进入VLAN接口配置模式：[S3526A]interface Vlan-interface 2//配置三层VLAN路由接口地址[S3526A-Vlan-interface2]ip address 10.1.1.1 255.255.255.0 [S3526A-Vlan-interface2] interface Vlan-interface 3[S3526A-Vlan-interface3]ip address 10.1.2.1 255.255.255.0 [S3526A-Vlan-interface3] interface Vlan-interface 4[S3526A-Vlan-interface4]ip address 10.1.4.1 255.255.255.0 [S3526B]interface Vlan-interface 2[S3526B-Vlan-interface2]ip address 10.1.3.1 255.255.255.0 [S3526B-Vlan-interface2] interface Vlan-interface 4[S3526B-Vlan-interface4]ip address 10.1.4.2 255.255.255.0 在二台三层交换机上配置非直连网段静态路由：[S3526A]ip route-static 10.1.3.0 255.255.255.0 10.1.4.2 [S3526B]ip route-static 10.1.1.0 255.255.255.0 10.1.4.1 [S3526B]ip route-static 10.1.2.0 255.255.255.0 10.1.4.1查看路由表，查看网络互通情况：[S3526B]display ip routing-tableRouting Table: public netDestination/Mask Proto Pre Cost Nexthop Interface10.1.1.0/24 STATIC 60 0 10.1.4.1 Vlan-interface410.1.2.0/24 STATIC 60 0 10.1.4.1 Vlan-interface410.1.3.0/24 DIRECT 0 0 10.1.3.1 Vlan-interface210.1.3.1/32 DIREC T 0 0 127.0.0.1 InLoopBack010.1.4.0/24 DIRECT 0 0 10.1.4.2 Vlan-interface40.1.4.2/32 DIRECT 0 0 127.0.0.1 InLoopBack0127.0.0.0/8 DIRECT 0 0 127.0.0.1 InLoopBack0127.0.0.1/32 DIRECT 0 0 127.0.0.1 InLoopBack0RlP协议在三层交换机上的配置1.继续上面的，删除前面配置的静态路由。
实验15 配置静态路由(三层交换机—路由器)
实验十五：配置静态路由器（三层交换机—路由器）一、实验介绍：1、实验名称：静态路由的配置2、实验目的：理解三层交换机到路由器的跳转及配置技术3、实验设备：R621（1台）、Sw3550（1台）4、实验时间：30分钟二、实验拓扑：三、实验步骤1、在PC1和Router A 的基本配置A 、将PC1的IP ：172.16.1.2 网关：172.16.1.1在计算机1的“本地连接”—“TCP/IP ”协议—设置IP 地址；验证：c:\>ipconfigB 、指定Sw3550的fa 0/1 和fa0/2口的IP 地址>enable ！进入全局模式# configure terminal ！进入特权模式(config)# interface fastethernet 0/1 ！进入以太网fa 0/1配置模式(config-if)# no switchport ！转换为三层接口（三层接口可帮定IP 地址）(config-if)# ip address 172.16.1.1 255.255.255.0 ！定义的fa 0/1口IP 地址(config-if)# no shutdown ！开启端口(config-if)# exit ！退出以太网口模式，返回到特权模式(config)# interface fastethernet 0/2 ！进入以太网fa 0/2配置模式(config-if)# no switchport ！转换为三层接口（三层接口可帮定IP 地址）(config-if)# ip address 172.16.2.1 255.255.255.0 ！定义的fa 0/2口IP 地址(config-if)# no shutdown ！开启端口验证：# show running-config 或 #show interface serial 22、在PC2和R621的基本配置A 、将PC2的IP ：172.16.3.2 网关：172.16.3.1在计算机2的“本地连接”—“TCP/IP ”协议—设置IP 地址； Sw 3550 PC2 PC1F0/2:172.16.2.E0:172.16.2.2 F0/1:172.16.1.1 IP:172.16.1.2/24GW:172.16.1.1F0:172.16.3.1 IP:172.16.3.2/24 GW:172.16.3.1验证：c:\>ipconfigB、指定Router B的fa 0 和wan 0口的IP地址>enable ！进入全局模式# configure terminal ！进入特权模式(config)# interface fastethernet 0 ！进入以太网fa 0配置模式(config-if)# ip address 172.16.3.1 255.255.255.0 ！定义DTE的fa 0口IP地址(config-if)# no shutdown ！开启端口(config-if)# exit ！退出以太网口模式，返回到特权模式(config)# interface Ethernet 0 ！进入广域网口E0配置模式(config-if)# ip address 172.16.2.2 255.255.255.0 ！定义DTE的W AN0口IP地址(config-if)# no shutdown ！开启端口验证：# show running-config#show interface serial 03、配置静态路由表A、在Sw3550上配置静态路由表>enable ！进入全局模式# configure terminal ！进入特权模式(config)# ip route 172.16.3.0 255.255.255.0 172.16.2.2！配置A静态路由表特别说明：三层交换机配置静态路由使用“出站接口”格式，命令配置正常，show ip route 能够显示出静态路由，但实际上还是Ping静态路由所配的IP网段。
三层交换机路由配置
模块2 三层交换机与路由器间 静态路由的建立
１. 教学目标 □ 掌握三层交换机连接路由器的方法 □ 掌握三层交换机静态路由配置技能
2. 工作任务
某校园局域网由若干台交换机构成，现学校需要将 校园网接入互联网，学校在出口使用一台路由器连接互 联网。请做静态路由配置实现三层交换机通过SVI和路由 器之间的互通。
4. 相关理论知识
□ 三层交换机上路由接口 （1）设置交换机路由口
通过命令开启三层交换机的接口的路由功能（默认 是关闭的），然后可以在接口上配置IP地址 。 例如：设置端口fastethernet 0/20为路由口
switch(config)#interface fastethernet 0/20 switch(conifg-if)#no switchport switch(conifg-if)#ip； switch(conifg-if)#no shutdown
项目九 三层交换机路由配置
1.教学目标
□掌握三层交换机工作原理及其与路由器的区 别，正确理解三层交换机在局域网中作用，熟练配 置三层交换机相关参数，具体如下:
（1）掌握三层交换机Vlan间路由建立方法 （2）掌握三层交换机与路由器间静态路由配置技 能 （3）掌握三层交换机动态路由协议RIP及OSPF的 配置技能
192.168.10.1/24S3550-24
Vlan20
192.168.20.2/24 Fa1
Fa 0/10
Fa 0/20
RouterA Fa0 192.168.30.1/24
PC1
192.168.20.1/24
PC2
Vlan10
PC1: IP地址：192.168.10.10 掩码：255.255.255.0 网关：192.168.10.1
三层交换机端口IP地址配置方法
三层交换机端口IP地址配置方法1.确定网络拓扑和地址规划：在配置三层交换机端口IP地址之前，首先要确定网络拓扑结构和地址规划方案。
包括网络的子网划分、IP地址段的分配等。
2.登录交换机管理页面：通过终端设备或者管理电脑的浏览器，使用网络交换机的管理IP地址登录交换机的管理页面。
3.进入端口配置界面：在交换机的管理页面上，找到端口配置界面。
这个界面可能会以“VLAN”、“端口设置”或者“接口配置”等名称出现。
4.选择端口并配置IP地址：在端口配置界面中，选择需要配置IP地址的端口。
通常情况下，三层交换机端口都有一个默认VLAN1，可以为其配置IP地址。
5.配置VLAN信息：如果没有默认VLAN1，或者需要为其他VLAN配置IP地址，需要先创建或者配置相应的VLAN。
在创建或者选择VLAN后，为该VLAN配置IP地址。
6.配置IP地址：选择需要配置IP地址的接口或者端口后，在相应的框中输入IP地址、子网掩码、默认网关等相关信息。
7.保存配置：在完成IP地址的配置后，一定要及时保存配置，以确保配置的正确性和稳定性。
8. 测试连接：在配置完成后，可以通过ping命令或者其他方式，测试交换机端口是否能够正常联通。
需要注意的是，在进行三层交换机端口IP地址配置时，还需要考虑以下几个方面：1.子网划分：根据实际需要，合理划分网络子网，避免IP地址冲突和跨网段通信困难。
2.IP地址分配：为每个子网分配足够的IP地址，并合理规划IP地址段，便于管理和维护。
3.路由配置：如果需要进行不同子网之间的通信，还需要配置路由信息，将不同子网的流量进行转发和路由选择。
4.安全设置：可以对交换机进行访问控制列表（ACL）和安全策略的配置，增强网络的安全性。
总结起来，三层交换机端口IP地址的配置方法相对简单，但需要根据实际网络需求进行恰当的规划和设置。
通过正确的配置，可以实现网络子网的划分和互通，提升网络性能和管理效率。
三层交换机静态路由的配置方法
三层交换机静态路由的配置方法
一、三层交换机的配置方法
1、打开三层交换机的管理界面，进入路由部分的管理界面，设置路由转发表。
2、根据实际网络拓扑情况，设置不同子网之间的静态路由，在路由转发表中配置各子网的路由转发规则，也可配置默认路由或者指定路由。
3、配置路由策略，可以设置不同路由协议间的优先级，在配置路由策略时，可以为不同的路由协议设置不同的优先级，以指定路由选择的方式，从而控制网络流量的分流方式。
4、配置路由汇聚，通过将各条路由归纳、汇聚起来，实现路由信息的减少和优化，以提高网络的效率，从而减少网络通信中出现的错误和延迟，提高网络的可靠性和性能。
二、三层交换机的静态路由的设置
1、定义子网地址及掩码，根据实际情况定义不同网络之间的子网地址和掩码，以实现网络之间的通信和访问。
2、设置静态路由路径，根据实际网络之间的连接关系，设置不同网络之间的静态路由路径。
3、检查设置的静态路由路径，根据实际情况，检查各个网络中设置的静态路由路径是否有效，以保证网络的可用性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
