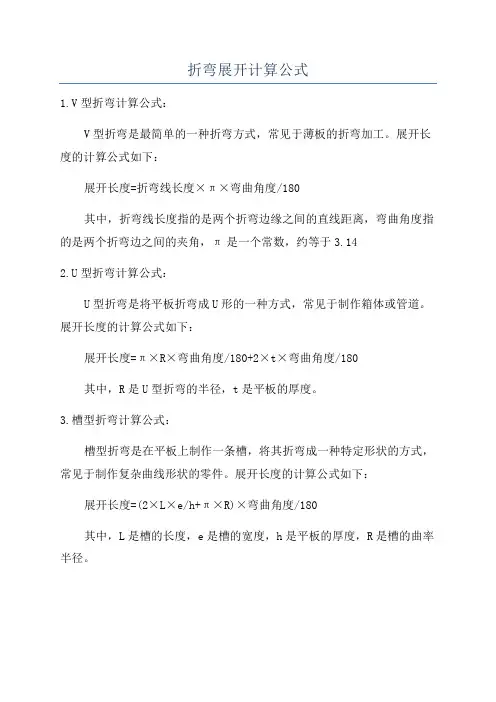

折弯展开计算公式

1 目的

统一展开计算方法,做到展开的快速准确.

2 展开计算原理

板料在弯曲过程中外层受到拉应力,内层受到压应力,从拉到压之间有一既不受拉力又不受压力的过渡层--中性层,中性层在弯曲过程中的长度和弯曲前一样,保持不变,所以中性层是计算弯曲件展开长度的基准.中性层位置与变形程度有关,当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度的中心处,当弯曲半径变小,折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心的内侧移动.中性层到板料内侧的距离用λ表示.

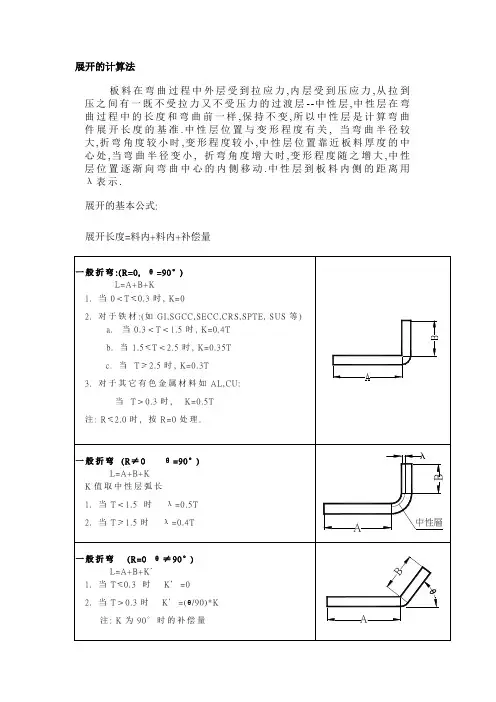

3计算方法

展开的基本公式: 展开长度=料内+料内+补偿量

备注:

a标注公差的尺寸设计值:取上下极限尺寸的中间值作为设计标准值.

b孔径设计值:一般圆孔直径小数点取一位(以配合冲头加工方便性),例:3.81取3.9.有特殊公差时除外,例:Φ3.80+0.050取Φ3.84.

c 产品图中未作特别标注的圆角,一般按R=0展开.

说明:

1以上攻牙形式均为无屑式.

2抽牙高度:一般均取H=3P,P为螺纹距离(牙距).

3.内径:M3 Φ2.75 M3.50 Φ3.20 M 4 Φ3.65 ＃6-32 Φ3.10
