第七章-⼤连理⼯⼤学化⼯原理及实验精品课程第七章1．已知101.3kPa，25℃时，100g⽔中溶有1g氨，其平衡分压为0.987kPa，在此浓度范围内⽓液平衡关系服从亨利定律。
试求：亨利系数E，以kPa表⽰；H以kPa.m3/kmol表⽰；以及相平衡常数m值。
2．在20℃时，氧溶解于⽔中的平衡关系为p e=4.06×106x。
式中p e为氧的平衡分压，kPa；x为氧在⽔中的摩尔分数。
试求：（1）与101.325kPa之⼤⽓充分接触的20℃⽔中最⼤溶氧浓度为多少？分别以摩尔分数和质量⽐表⽰。
（2）若将20℃的饱和含氧⽔加热⾄95℃，则最⼤溶氧浓度⼜为多少？分别以摩尔分数和质量⽐表⽰。
3．常压、30℃条件下，于填料塔中⽤清⽔逆流吸收空⽓-SO2混合⽓中的SO2。
已知⼊塔混合⽓中含SO2为5%（体积分数），出塔⽓中SO2为0.2%（体积分数）；出塔吸收液中每100g含SO2为0.356g。
若操作条件下⽓液平衡关系为ye=47.87x，试求塔底和塔顶处的吸收推动⼒，分别以Δy、Δx、Δp、Δc表⽰。
4．在1.1768Mpa、20℃条件下，⽤清⽔于填料塔内逆流吸收H2-CO2混合⽓中的CO2。
已知⼊塔混合⽓中含CO2为30%（体积分数），假若出塔吸收液中CO2达到饱和，那么1kg⽔可吸收多少千克CO2。
假定此吸收和解吸的平衡关系服从亨利定律。
5．在0℃、101.3kPa下，Cl2在空⽓中进⾏稳态分⼦扩散。
若已知相距50mm两截⾯上Cl2的分压分别为26.66kPa和6.666kPa，试计算以下两种情况Cl2通过单位横截⾯积传递的摩尔流量。
（1）Cl2与空⽓作等分⼦反向扩散；（2）Cl2通过静⽌的空⽓作单向扩散。
6．在⼀直⽴的⽑细玻璃管内装有⼄醇，初始液⾯距管⼝10mm，如附图所⽰。
管内⼄醇保持为293K（⼄醇饱和蒸⽓压为1.9998kPa），⼤⽓压为101.3kPa。
当有⼀空⽓始终缓吹过管⼝时，经100h后，管内⼄醇液⾯下降⾄距管⼝21.98mm处。
化工原理教学绪论课件PPT
解：（1）结晶产品量 P 及水分蒸发量 W
首先根据题意画出过程示意图。
水，W kg/h
料液
1000kg/h 20%KNO3
蒸发器
S kg/h
50%KNO3
R kg/h
37.5%KNO3
结晶器
结晶产品 P kg/h
4% 水
21
在图中绿色虚线方框所示的范围内作物料衡算。
因过例程0-2中b 无化学反应，且为连续稳定过程，故可写出总物
28
概括
主要内容
化
工
理论基础
原
理
工程学科
课程学习
研究化工 单元操作 的基本原理： 典型化工单元设备的原理、结构 选型以及工艺尺寸的计算。
高等数学 物理学 物理化学
综合运用基础知识，有目的地解决 工程实际问题
目的并不只是 认识一些自然现象， 而是解决真实的、复杂的生产问题。
从复杂事物中排除非主要因素，抽出 关键环节，以合理的简化方式建立物 理和数学模型，解决工程问题。
经验方法 相似准则：利用经验公式和实验曲线进行设计和工程放大。
量纲分析：得出无因次准数方程，使实验参数最少，简化实验。
注：该方法着眼于过程参数的整体变化，不究其微观机理， 得到的结果带局限性 ，不可任意推广。
理论方法 利用基本定律对过程的微观机理进行相应的数学描述——
建立数学模型。
10
课程研究主线
其目的是满足工艺要求。
6
2、化工原理课程的内容 ——具体的单元操作 化工常用单元操作
单元操作 目 的
物态
原 理 传递过程
流体输送 输 送
液或气 输入机械能
搅拌 过滤 沉降
混合或分散
大连理工-化工原理课件
目录绪论前言第1章流体流动1.1 概述1.2 流体静力学1.3_流体动力学1.4 流体流动阻力1.5 管路计算1.6 流速与流量的测定1.7 流体流动与动量传递第2章流体输送设备2.1 概述2.2 离心泵2.3 容积式泵2.4 其他类型的叶片式泵2.5 各类泵的比较与选择2.6 通风机、鼓风机、压缩机和真空泵第3章流体相对颗粒（床层）的流动及机械分离3.1 概述3.2 颗粒及颗粒床层的特性3.3 颗粒与颗粒间的相对运动3.4 沉降3.5 流体通过固定床的流动3.6 过滤3.7 固体流态化及气力输送3.8 气体的其他净化方法第4章传热4.1 概述4.2 热传导4.3 对流传热4.4 表面传热系数的经验关联4.5 辐射传热4.6 传热过程计算4.7 换热器第5章蒸发5.1 概述5.2 蒸发设备5.3 单效蒸发计算5.4 多效蒸发和提高加热蒸汽经济性的其他措施第6章蒸馏6.1 概述6.2 溶液气液相平衡6.3 简单蒸馏和平衡蒸馏6.4 精馏6.5 双组分连续精馏的设计计算6.6 间歇精馏6.7 恒沸精馏和萃取精馏6.8 多组分精馏6.9 特殊蒸馏6.10 板式塔大连理工大学化工原理（参赛课件）第7章气体吸收7.1 概述7.2 吸收过程中的质量传递7.3 相际间的质量传递7.4 低浓度气体吸收7.5 高浓度气体吸收7.6 多组分吸收过程7.7 化学吸收7.8 解吸操作7.9 填料塔第8章萃取8.1 概述8.2 液液相平衡关系8.3 部分互溶物系的萃取计算8.4 完全不互溶物系的萃取计算8.5 溶剂的选择及其他萃取方法8.6 浸取与超临界萃取8.7 萃取设备第9章干燥9.1 概述9.2 湿空气的性质及湿度图9.3 固体物料干燥过程的相平衡9.4 恒定干燥条件下的干燥速率9.5 干燥过程的设计计算9.6 干燥器第10章膜分离和吸附分离过程10.1 概述10.2 膜分离10.3 吸附化工原理实验是深入学习化工过程及设备原理、将过程原理联系工程实际、掌握化工单元操作研究方法的重要课程，是培养和训练化工技术人才分析解决工程实际问题能力的重要环节。

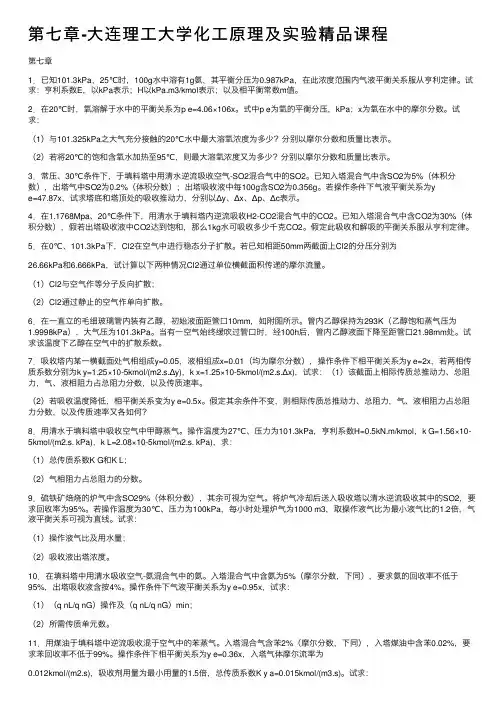

第七章 - 大连理工大学化工原理及实验精品
第七章1．已知101.3kPa，25℃时，100g水中溶有1g氨，其平衡分压为0.987kPa，在此浓度范围内气液平衡关系服从亨利定律。
试求：亨利系数E，以kPa表示；H以kPa.m3/kmol表示；以及相平衡常数m值。
2．在20℃时，氧溶解于水中的平衡关系为p e=4.06×106x。
式中p e为氧的平衡分压，kPa；x为氧在水中的摩尔分数。
试求：（1）与101.325kPa之大气充分接触的20℃水中最大溶氧浓度为多少？分别以摩尔分数和质量比表示。
（2）若将20℃的饱和含氧水加热至95℃，则最大溶氧浓度又为多少？分别以摩尔分数和质量比表示。
3．常压、30℃条件下，于填料塔中用清水逆流吸收空气-SO2混合气中的SO2。
已知入塔混合气中含SO2为5%（体积分数），出塔气中SO2为0.2%（体积分数）；出塔吸收液中每100g含SO2为0.356g。
若操作条件下气液平衡关系为y e=47.87x，试求塔底和塔顶处的吸收推动力，分别以Δy、Δx、Δp、Δc表示。
4．在1.1768Mpa、20℃条件下，用清水于填料塔内逆流吸收H2-CO2混合气中的CO2。
已知入塔混合气中含CO2为30%（体积分数），假若出塔吸收液中CO2达到饱和，那么1kg水可吸收多少千克CO2。
假定此吸收和解吸的平衡关系服从亨利定律。
5．在0℃、101.3kPa下，Cl2在空气中进行稳态分子扩散。
若已知相距50mm两截面上Cl2的分压分别为26.66kPa和6.666kPa，试计算以下两种情况Cl2通过单位横截面积传递的摩尔流量。
（1）Cl2与空气作等分子反向扩散；（2）Cl2通过静止的空气作单向扩散。
6．在一直立的毛细玻璃管内装有乙醇，初始液面距管口10mm，如附图所示。
管内乙醇保持为293K （乙醇饱和蒸气压为1.9998kPa），大气压为101.3kPa。
当有一空气始终缓吹过管口时，经100h 后，管内乙醇液面下降至距管口21.98mm处。
化工原理实验PPT课件
光滑管
0.05 0.04 0.03
0.02
0.015 / d
0.01
0.006
0.004 0.002
0.001 0.0006 0.0004
0.0002 0.0001 0.00005
103 2 4 6 104 2 4 6 105 2 4 6 106 2 4 6 107 2 4 6 108
雷诺准数Re

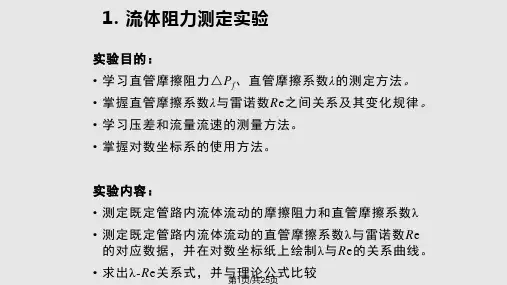

1、实验原理和设备 2、实验操作讲解 3、实验结果分析（绘制曲线，找出关系式， 对比理论公式，分析原因） • 回答以下问题： ✓为了使实验数据点在曲线上尽可能均匀分布，为此 实验中压力差的读数应怎样选取？ ✓本 实 验 以 水 为 工 作 介 质 ， 做 出 λ - R e 曲 线 ， 是 否 适 用于其他流体，为什么？
