采暖工程：最详细的冷热负荷计算依据、公式与取值

采暖工程：最详细的冷热负荷计算依据、公式与取值建筑物的热负荷民用建筑供暖设计热负荷一. 房间热负荷的组成：a.围护结构的耗热量b.加热由门、孔洞侵入的冷空气的耗热量c.加热由门窗缝隙渗入室内空气的耗热量围护结构的温差传热量Qj=Kf(tn-tw)aQj---通过供暖房间某一面围护结构的温差传热，WK---该面围护结构的传热系数，W/m2 .℃F---该面维护结构的散热面积，m2tn--室内空气计算温度，℃tw--室外采暖计算温度，℃a---温差修正系数附加耗热量附加耗热量是按基本耗热量的百分比计算，考虑各项附加后的耗热量Q1=Qj(1+βch+βf+ βli+ βm)(1+ βf.g)(1+ βj)βch–朝向修正；βf–风力修正；βli–两面外墙修正；βm –窗墙面积比过大修正；βf.g–房高附加修正；βj –间歇附加修正；通过门窗缝隙的冷风渗透耗热量V=∑( l L m)l---房间某朝向上的门窗缝隙长度，mL---每米门窗缝隙的基准渗风量，m3/h·mm---门窗缝隙的渗风量综合修正系数外门开启冲入的冷风耗热量可按照建筑的形式查表计算工业厂房及辅助房间供暖设计热负荷1.基本耗热量及附加耗热量a. 室内空气温度的确定1）工作地带的设计温度 tg2）室内空气的计算温度 t n当车间高度≤4m时，tn=tg;当车间高度>4m时，对地面 tn=tg，对外墙、外窗和外门 tn=(tn+td)/2；对屋顶tn=td=tg+Δt(H-2)Δt = 0.3~1.5℃/m (温度梯度)b .当 tn分别按照地面、外墙及屋顶取不同值时，房高附加修正率βf .g=0 ，两面外墙修正βli =0 ；窗墙面积比过大修正βm =02.厂房的门窗缝隙冷风渗透耗热量3.厂房的大门开启冲入的冷风耗热量a.每班开启时间≤15min的大门，附加率为200~500%；b.每班开启时间>15min的外门，按照下列经验公式计算：G=A +(a +Nνw ) FG--冲入的冷风量，kg/s; N—常数，0.15~0.25a, A—系数，查表 ;Vw---冬季室外平均风速，m /sF--车间上部可能开启的排气窗或排气孔的面积，m2建筑物热负荷可按建筑体积估算Q N =a q N.VV (t n .p- t w)Q f=a q f. V V (tn .p- t w. f)建筑物热负荷可按建筑面积估算（方案设计）Q N= q N.S S建筑物的冷负荷一. 房间得热量的组成：a.通过围护结构传入室内的热量b.通过外窗进入的辐射热量c.人体散热量d.照明散热量e.设备、器具、管道及其他热源的散热量f.食物或物料散热量g.各种散湿过程产生的潜热量h.渗透空气带入室内得热量二.空调房间的冷负荷建筑围护结构传入室内得热量形成的冷负荷（太阳辐射进入室内的热量和室内外空气温差经围护结构传入的热量）人体散热形成的冷负荷灯光照明散热形成的冷负荷其他设备散热形成的冷负荷三.空调房间的湿负荷房间湿负荷的组成：a.人体的散湿量b.空气渗入带入的湿量c.化学反应过程的散湿量d.潮湿的表面、液面的散湿量e.食品及其他物料的散湿量f.其他设备的散湿量建筑围护结构传入室内得热量形成的冷负荷a.对流形式的得热量立即变成室内冷负荷b.太阳辐射得热量经过围护结构吸热-放热后，有时间的延迟和数量上的衰减所以计算这部分得热量时，应该逐时计算（这与计算热负荷时不同）热负荷计算---稳定传热冷负荷计算---不稳定传热1.围护结构的冷负荷a.外墙、屋面的传热冷负荷计算Qτ=K F ∆tτ-ξτ—计算时刻，点钟τ-ξ—温度波的作用时刻，点钟∆tτ-ξ—作用时刻下，冷负荷的计算温差℃例：延迟时间为5小时的外墙，在确定16时房间的热负荷时，应取时刻τ=16，ξ=5，作用时刻为τ-ξ=16-5=11时，16时外墙内表面。

关于采暖热负荷的计算的理论公式

关于采暖热负荷的计算的理论公式采暖热负荷计算是确定供热设备规格和选择适当供热设备的重要依据。

热负荷计算是根据建筑物本身的热损失和热收益来确定所需的供热能量。

下面将介绍几种常见的采暖热负荷计算方法及其理论公式。

1.等效温差法：等效温差法是一种常用的热负荷计算方法。

它根据建筑物的热阻、热容和室外与室内的温度差来确定热负荷。

其计算公式如下：Q=U×A×θ其中，Q为建筑物的热负荷，U为建筑物的导热系数，A为建筑物的外墙面积，θ为室外与室内的温度差。

2.动态法：动态法是一种通过模拟建筑物在一天内的能量平衡来计算热负荷的方法。

它需要建立建筑物模型，并基于辐射热传递、传导热传递和对流热传递等因素进行计算。

其计算公式较复杂，通常借助计算机软件进行模拟计算。

3.TZ法：TZ法（Treat Zone method）是一种将建筑物分为多个热力学区域进行热负荷计算的方法。

每个区域内的热传递是根据建筑材料、室内外温度差和室内外表面积等因素进行计算的。

该方法的计算公式如下：Q=∑(U×A×θ)其中，Q为建筑物的热负荷，U为各区域的导热系数，A为各区域的面积，θ为各区域的温度差。

通过对所有区域的贡献求和，即可得到整个建筑物的热负荷。

4.百分比法：百分比法是一种通过统计建筑物内热源、室内人员、室内灯具等各个热负荷项的相对贡献比例来计算总热负荷的方法。

它适用于不需要详细考虑建筑物结构和传热方式的情况。

计算公式如下：Q=Σ(HP×CP×NF×FF)其中，Q为建筑物的热负荷，HP为各项热负荷的设计功率，CP为各项热负荷的修正系数，NF为非稳态修正系数，FF为非均匀修正系数。

需要注意的是，以上方法和公式仅提供了一种计算热负荷的途径，实际应用中还需要根据具体情况进行修正和调整。

比如，考虑到建筑物的局部热桥、日照因素、隔声阻抗等特殊条件。

因此，在进行热负荷计算时，建议结合相关行业标准和实际情况进行综合评估和修正。

采暖热负荷详细计算表采暖计算公式

采暖负荷计算书一、工程信息项目名称0采暖形式传统形式地理位置0建筑层数5建筑高度18二、基本计算公式计算原理参照《实用供热空调设计手册》陆耀庆,中国建筑工业出版社1.通过围护结构的基本耗热量计算公式—基本耗热量 K —传热系数 F —传热面积—室内空气计算温度—室外供暖计算温度α —温差修正系数2.附加耗热量计算公式—考虑各项附加后，某围护的耗热量—某围护的基本耗热量—朝向修正—风力修正—两面外墙修正—窗墙面积比过大—房高附加—间歇附加α)(w n j t t KF Q -=j Q n t w t )1)(1)(1(.1j g f m li f ch j Q Q ββββββ++++++=1Q j Q ch βf βli βm βfg βj β2若C<=-1或m<=0，可不计算冷空气渗透耗热量3对于大于六层的高层建筑，计算中，若h<10m 时，h=10m ，当无以上及门窗构造相关数据时，可采用换气次数法计算门窗隙缝的冷风渗透耗热量房间类型一面外墙有窗房间二面外墙有窗房间三面外墙有窗房间门厅换气次数k0.50.5-1.01.0-1.52门窗隙缝的冷风渗透耗热量：Q 2=0.28*1*1.4*（t n-tw)*k*V4.外门开启冲入冷风耗热量计算公式—通过外门冷风侵入耗热量—某围护的基本耗热量—外门开启外门开启冲入冷风耗热量附加率，参见[2]p128表4.1-12三、气象参数室外采暖计算温度℃-22风力附加系数0热压系数0.25风压系数0.25东/西[朝向修正]0北/东北/西北[朝向修正]0.1南[朝向修正]-0.23东南/西南[朝向修正]-0.13kqj Q Q β⨯=33Q j Q kq β。

采暖热负荷的计算的理论公式

采暖热负荷的计算的理论公式传统方法采用建筑物的整体热平衡原理，将建筑物划分为不同的传热面，计算各个传热面的传热损失，再将其累加得到总的热负荷。

该方法计算简单，但对建筑物内部不同区域的热负荷分布不够精细。

节能法则是通过提高建筑物的节能标准和计算方法，以准确估计建筑物的热负荷。

以下是传统方法和节能法的计算公式和方法。

传统方法的计算公式1.室内传热负荷（Qh）的计算：Qh = (Qh1 + Qh2 + ... + Qhn) + QB其中，Qh1 ~ Qhn 分别代表建筑物各面的传热负荷，QB 为补偿比例。

2. 墙体传热负荷（Qhw）的计算：Qhw = A × Uw × ∆tw其中，A 为墙体面积，Uw 为墙体的传热系数，∆tw 为室内外温度差。

3. 屋顶传热负荷（Qhr）的计算：Qhr = A × Ur × ∆tr其中，A 为屋顶面积，Ur 为屋顶的传热系数，∆tr 为室内外温度差。

4. 地板传热负荷（Qhf）的计算：Qhf = A × Uf × ∆tf其中，A 为地板面积，Uf 为地板的传热系数，∆tf 为室内外温度差。

5. 窗户传热负荷（Qhw）的计算：Qhw = A × Uw × ∆tw × (1 - Lr)其中，A 为窗户面积，Uw 为窗户的传热系数，∆tw 为室内外温度差，Lr 为窗户的阳光热辐射透射率。

节能法的计算公式1.室内传热负荷（Qh）的计算：Qh=Q¤K×A×∆θ其中，Q为设计取暖能耗，K为节能系数，A为建筑物的朝向系数，∆θ为设计室内外两种状态的温差。

2.传热损失系数（Q'L）的计算：Q'L=Qh/A其中，A为传热面积。

3.建筑物比例系数（R）的计算：R=Q'S/Q'L其中，Q'S为节能设计取暖能耗。

4.重要参数的计算：a.运动风量（Qy）Qy=(Qh+Qt+Qv)×CVR×Cf其中，Qh是室内传热负荷，Qt是室内气流发热，Qv是室内人员发热，CVR是风量调节系数，Cf是风流系数。

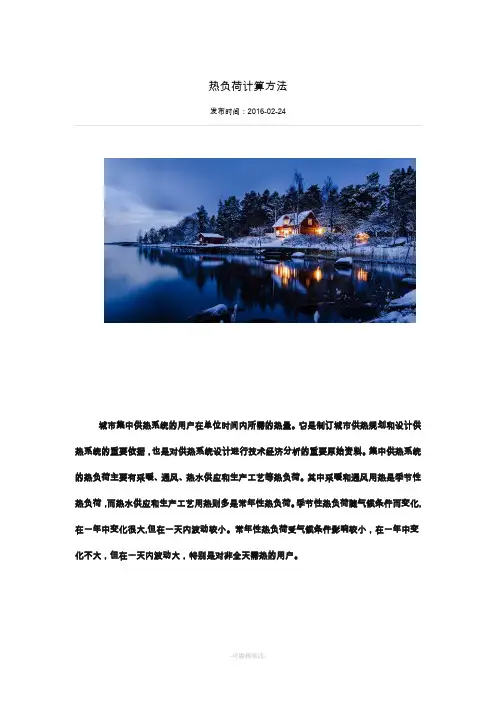

采暖热负荷计算方法

热负荷计算方法发布时间：2016-02-24城市集中供热系统的用户在单位时间内所需的热量。

它是制订城市供热规划和设计供热系统的重要依据，也是对供热系统设计进行技术经济分析的重要原始资料。

集中供热系统的热负荷主要有采暖、通风、热水供应和生产工艺等热负荷。

其中采暖和通风用热是季节性热负荷，而热水供应和生产工艺用热则多是常年性热负荷。

季节性热负荷随气候条件而变化,在一年中变化很大,但在一天内波动较小。

常年性热负荷受气候条件影响较小，在一年中变化不大，但在一天内波动大，特别是对非全天需热的用户。

采暖热负荷在冬季某一室外温度下，为达到要求的室内温度，供热系统在单位时间内向建筑物供给的热量。

采暖设计热负荷是指当室外温度为采暖室外计算温度时，为了达到上述所要求的室内温度，供热系统在单位时间内向建筑物供给的热量。

在制订城市或区域供热规划或设计其供热系统时，往往缺乏确切的原始资料,一般只能用热指标法估算,即用单位建筑面积的热指标乘以建筑面积，得出采暖的设计热负荷Q(瓦)。

用公式表示为：Q=qfFqf--单位建筑面积热指标(W/㎡)；F--建筑面积(㎡)如已知房屋体积，也可采用每立方米建筑体积在室内外温差为1°C时的热指标qv 【W/(m3·°C)】Q=qvV(tn-tw)V--建筑体积(m3);tn--室内计算温度（°C）；tw--采暖室外计算温度（°C）。

采暖热指标qv和qf的大小与建筑物围护结构的传热系数、外围体积、密闭性或通风条件、建筑物的类型和外形以及墙窗面积比等许多因素有关，通常是依据实际工程统计分析而得，设计时可参考有关部门提供的资料，结合具体情况选用。

一、维护结构的耗热量1.维护结构的基本耗热量Qj--j部分围护结构的基本耗热量，W；Aj--j部分围护结构的表面积，m2；Kj--j部分围护结构的传热系数，W/（m2*℃）；tR--冬季室内计算温度，℃；tow-- 采暖室外计算温度，℃；α--围护结构的温差修正系数2.维护结构附加耗热量（1）朝向修正率不同朝向的围护结构，收到的太阳辐射热量是不同的；同时，不同的朝向，风的速度和频率也不同。

采暖热负荷计算方法

热负荷计算方法发布时间：2016-02-24城市集中供热系统的用户在单位时间内所需的热量。

它是制订城市供热规划和设计供热系统的重要依据，也是对供热系统设计进行技术经济分析的重要原始资料。

集中供热系统的热负荷主要有采暖、通风、热水供应和生产工艺等热负荷。

其中采暖和通风用热是季节性热负荷，而热水供应和生产工艺用热则多是常年性热负荷。

季节性热负荷随气候条件而变化,在一年中变化很大,但在一天内波动较小。

常年性热负荷受气候条件影响较小，在一年中变化不大，但在一天内波动大，特别是对非全天需热的用户。

采暖热负荷在冬季某一室外温度下，为达到要求的室内温度，供热系统在单位时间内向建筑物供给的热量。

采暖设计热负荷是指当室外温度为采暖室外计算温度时，为了达到上述所要求的室内温度，供热系统在单位时间内向建筑物供给的热量。

在制订城市或区域供热规划或设计其供热系统时，往往缺乏确切的原始资料，一般只能用热指标法估算,即用单位建筑面积的热指标乘以建筑面积，得出采暖的设计热负荷Q（瓦）。

用公式表示为：Q=qfFq仁-单位建筑面积热指标（W/叶）；F--建筑面积⑴）如已知房屋体积，也可采用每立方米建筑体积在室内外温差为1°C时的热指标qv【W/（m3・°C）】Q=qvV（tn-tw）V--建筑体积（m3）;tn--室内计算温度（°C）;tw--采暖室外计算温度（°C）。

一、维护结构的耗热量1•维护结构的基本耗热量Qj--j部分围护结构的基本耗热量，W；Aj--j部分围护结构的表面积，m2；Kj--j部分围护结构的传热系数，W/（m2*。

）；tR--冬季室内计算温度，°C;tow--采暖室外计算温度,C;a--围护结构的温差修正系数2•维护结构附加耗热量（1）朝向修正率不同朝向的围护结构,收到的太阳辐射热量是不同的；同时,不同的朝向,风的速度和频率也不同。

户间热负荷计算公式

N与M的取值：
当有一面可能发生传热的楼板或隔墙时，N 取0.8；当有两面时没，N取0.7；当有三面时， N取0.6；当有四面时，N取0.5。
当有一面可能发生传热的楼板或隔墙时，M取 0.25；当有两面时，M取0.5；当有三面时，M 取0.75；当有四面时，M取1.0。
体积热指标计算户间热负荷公式的简化
ቤተ መጻሕፍቲ ባይዱ
户间热负荷计算
户间热负荷：分户计量供暖系统有一定的自
主选择室内供暖温度的功能。这就会出现在运行过程中由于人为节能所造成的邻户、临室传热。为了避免随即的邻户传热影响，房间热负荷必须考虑由于分室调温而出现的温度差而引起的邻户传热量，即称户间传热量。
分户计量热负荷计算：
Qfh QchQhj
户间热负荷的计算：目前《暖通规范》
以各户间传热量总和的适当比例作为户间
总传热热负荷，一般可取50%；而顶层或底层垂直方向因只向下或向上传热，故考虑较大概率，可取70～80%。
户间传热量不宜大于房间基本供暖热负荷
的80%。
2、天津市户间热负荷计算原则
规程规定户间热负荷只计算通过不同户之间的楼板和隔墙的传热量，而同一户不计算该项传热量，户间温差宜取5～8℃ 。
本讲主要内容 • 分户计量供暖热负荷 • 户间热负荷计算
tn分tn常2
分户计量供暖热负荷
分户计量的目的：提高用户的热舒适性，
根据需要对室温进行自主调节；计量。
分户计量的室内设计温度：分户计量供
暖系统的设计室温比常规供暖系统有所提高。目前，普遍认可的是分户计量供暖系统
的室内设计温度比现行国内标准高2℃。按此规定设计热负荷会提高7～11%。
还未给出统一的户间传热计算方法。一些地方规程中对此作了较具体的规定。较多使用的方法是按实际可能出现的温差计算传热量，然后考虑可能同时出现的概率。

关于采暖热负荷的计算的理论公式

关于采暖热负荷的计算的理论公式采暖热负荷的计算是为了确定建筑物在采暖季节内所需的供暖能量，以便有效地设计采暖系统。

热负荷计算的理论公式主要包括传热负荷和非传热负荷两部分。

1.传热负荷公式传热负荷是指建筑物热损失和换气导致的热增加，主要由传导、辐射和对流三种方式进行热传递。

以下是常用于计算传热负荷的理论公式：1.1.传导热负荷传导热负荷是由于建筑物外墙、屋顶、地板等建筑构件的传热引起的。

传导热负荷计算的公式如下：Qcond = U × A × ΔT其中，Qcond表示传导热负荷（单位：W或Btu/h），U表示传导热系数（单位：W/(m²·K)或Btu/(h·ft²·°F)），A表示传热面积（单位：m²或ft²），ΔT表示温度差（单位：K或°C）。

1.2.辐射热负荷辐射热负荷是由于建筑物与环境之间的热辐射引起的。

辐射热负荷计算的公式如下：Qrad = A × (δIR × FR + ε × σ × A × (Tsupa^4 -Tf)^1/2)其中，Qrad表示辐射热负荷（单位：W或Btu/h），A表示传热面积（单位：m²或ft²），δIR表示玻璃的总辐射率，FR表示窗玻璃的透射比例，ε表示建筑构件的辐射率，σ表示斯特藩-玻尔兹曼常数（5.67× 10^-8 W/(m²·K^4)）, Tsupa表示室外表面温度（单位：K或°C），Tf表示室内设计温度（单位：K或°C）。

1.3.对流热负荷对流热负荷是由于空气对流引起的热传递。

对流热负荷计算的公式如下：Qconv = h × A × ΔT其中，Qconv表示对流热负荷（单位：W或Btu/h），h表示传热系数（单位：W/(m²·K)或Btu/(h·ft²·°F)），A表示传热面积（单位：m²或ft²），ΔT表示温度差（单位：K或°C）。

热负荷计算公式

热负荷计算公式在我们的日常生活和工业生产中，热负荷的计算是一项非常重要的工作。

热负荷指的是在某一特定条件下，为了维持室内或设备的温度，所需供应的热量。

准确计算热负荷对于合理设计供暖、空调、制冷等系统至关重要，它不仅能够保证系统的正常运行，还能有效地节约能源和降低成本。

热负荷的计算涉及到多个因素，包括室内外温度差、建筑物的围护结构特性、室内人员数量、设备的散热量等等。

下面我们就来详细介绍一下常见的热负荷计算公式及其应用。

一、围护结构传热引起的热负荷围护结构包括墙壁、屋顶、窗户、门等，它们的传热会导致热量的散失或增加。

围护结构传热引起的热负荷可以通过以下公式计算：Q1 ＝ K × F ×（tn tw)其中，Q1 表示围护结构的传热热负荷（W）；K 表示围护结构的传热系数 W/（m²·℃）；F 表示围护结构的面积（m²）；tn 表示室内计算温度（℃）；tw 表示室外计算温度（℃）。

传热系数 K 取决于围护结构的材料和构造，不同的材料和构造具有不同的传热性能。

例如，砖墙的传热系数比保温材料的传热系数大，意味着热量更容易通过砖墙散失。

在实际计算中，需要分别计算不同朝向的墙壁、屋顶、窗户和门的传热热负荷，然后将它们相加得到总的围护结构传热热负荷。

二、冷风渗透引起的热负荷在建筑物中，由于门窗的缝隙等原因，室外的冷空气会渗入室内，从而带走热量。

冷风渗透引起的热负荷可以通过以下公式计算：Q2 ＝028 × cp × ρ × L × （tn tw)其中，Q2 表示冷风渗透热负荷（W）；cp 表示空气的定压比热容kJ/（kg·℃），约为 101 kJ/（kg·℃）；ρ 表示室外空气的密度（kg/m³）；L 表示渗透冷空气量（m³/h）。

渗透冷空气量 L 的计算比较复杂，通常可以根据建筑物的类型、门窗的密封性等因素，采用经验公式或查表的方法来确定。

住宅采暖热负荷计算

住宅采暖热负荷计算下面以建筑面积为100平方米的住宅为例分析某地区的一般采暖热负荷计算方法：1. 某市的气象资料（以北京为例）：纬度：北纬40°49′冬季采暖室外日平均温度≤8℃的天数：140天冬季日平均温度≤8℃期间的平均温度：-6.2℃冬季室外平均风速：1.6m/s2.根据人体的舒适性条件选择室内设计温度：18℃3.根据围护结构特点选择和计算的传热系数K:外墙：K1=1/（Rn+Rλ+Rw）其中查表知Rn=0.115m2K/wRw=0.04 m2K/wRλ=0.76 m2K/w (按空心砖墙450毫米，外抹水泥砂浆，内粉刷白灰)K1=1/(0.115+0.04+0.76)=1.09 w/ m2K当室内外温差为24.2℃时为防止结露，外墙的最大传热系数为1.47w/ m2K，因此，取K1=1.09 w/ m2K外窗（双层钢窗）：传热系数K2=3.3w/ m2K外门（单框木门）：传热系数K3=4.65 w/m2K4．计算的基本传热量和附加耗热量因建筑平面图不详，故取正方形模型计算各部分面积，房间层高取3米。

建筑面积为100平方米的房间各部分面积如下（外墙面积按总墙面积的50%计算）：外墙：F1=10*4*3*0.5*0.7=42 m2外窗：F2=10*4*3*0.5*0.3=18 m2外门：F3=2 m2Q1=K1*F1*(tn-tw)=1.09*42*(18+6.2)=1108wQ2=K2*F2*(tn-tw)=3.3*18*(18+6.2)=1437wQ3=K3*F3*(tn-tw)=4.65*2*(18+6.2)=225w5．计算加热渗入空气所需的热量（换气次数法）Q4=0.278*C*V*N*ρ*(tn-tw)C:冷空气比热容，取C=1kJ/kg.KV:建筑物体积，V=100*3=300m3N：换气次数，取N=1次/小时ρ;冷空气密度，1.35kg/ m3Q5=0.278*1*100*3*1*1.35*（18+6.2）*1000/3600=757w6．求出房间采暖系统的热负荷Q=Q1+Q2+Q3+Q4=1108+1437+225+757=3527w注：对于一个标准层的房间，因上下楼层及邻室均为采暖房，故可不考虑楼板及内墙的散热量，对于底层和层，其热负荷会稍高，建议在地面及屋顶作保温处理。

供热负荷如何计算？

供热负荷如何计算？热负荷计算，民建部分：以下图为例，该房间的散热量，由以下⼏个部分构成：1.外墙散热量；2.外窗散热量；3.户门传热量；4.隔墙传热量；5.屋顶散热量；6.地⾯散热量；7.冷风渗透耗热量；8.冷风侵⼊耗热量。

⼀、采暖负荷估算采暖热负荷的估算办法Qn=a*qn*V*（tn-tw）式中：Qn —采暖热负荷 Wtn —室内空⽓温度℃tw —室外供暖计算温度V—建筑的体积 m3qn —体积热指标根据建筑的保温情况宜取0.4-0.7a —修正系数。

请参考下表（⼀）独⽴分户供暖的负荷特点：1.独⽴控制，室温可调；2.间歇运⾏，短时间加热功率⼤；3.存在户间传热的问题。

基于以上原因，独⽴分户供热热源的加热功率要⾼于按照传统集中供热的计算所得的热负荷⼀般需要乘以　1.3~1.5　的系数。

（⼆）⽣活热⽔加热功率：热⽔加热的基本计算公式Q=C*m*（tr-tl）式中：tr/tl —热⽔/冷⽔温度℃m —热⽔流量 L/minQ —加热功率 kWC — 常数0.07常⽤热⽔参数表⽣活热⽔选型提⽰对于全⽇供应热⽔的住宅，每户设有浴盆时，仅计算浴盆的热⽔⽤⽔量，其他器具的热⽔⽤量不计，浴盆的同时使⽤百分数按下表选取。

⼆、壁挂炉的安装位置选择1.便于烟⽓的扩散和新鲜空⽓的吸⼊；2.靠近⽓源，⽔源，电源；3.有合适的排⽔接⼝；4.有充⾜的维修空间；5.能承受壁挂炉满⽔重量的垂直墙⾯；6.要考虑便于管道布置和系统的⽔⼒平衡；7.便于隐藏下部的管道以及空间的美观。

注意:⾮采暖空间内安装时, 要对⽔路管道做防冻保温处理。

民⽤建筑供暖设计热负荷⼀. 房间热负荷的组成：a.围护结构的耗热量b.加热由门、孔洞侵⼊的冷空⽓的耗热量c.加热由门窗缝隙渗⼊室内空⽓的耗热量围护结构的温差传热量Qj=Kf(tn-tw)aQj---通过供暖房间某⼀⾯围护结构的温差传热，WK---该⾯围护结构的传热系数，W/m2 .℃F---该⾯维护结构的散热⾯积，m2tn--室内空⽓计算温度，℃tw--室外采暖计算温度，℃a---温差修正系数附加耗热量附加耗热量是按基本耗热量的百分⽐计算，考虑各项附加后的耗热量Q1=Qj(1+βch+βf+ βli+ βm)(1+ βf.g)(1+ βj)βch– 朝向修正；βf– 风⼒修正；βli– 两⾯外墙修正；βm – 窗墙⾯积⽐过⼤修正；βf.g– 房⾼附加修正；βj – 间歇附加修正；通过门窗缝隙的冷风渗透耗热量V=∑( l L m)l---房间某朝向上的门窗缝隙长度，mL---每⽶门窗缝隙的基准渗风量，m3/h·mm---门窗缝隙的渗风量综合修正系数外门开启冲⼊的冷风耗热量可按照建筑的形式查表计算⼯业⼚房及辅助房间供暖设计热负荷1.基本耗热量及附加耗热量a. 室内空⽓温度的确定1）⼯作地带的设计温度 tg2）室内空⽓的计算温度 t n当车间⾼度 ≤4m时，tn=tg;当车间⾼度>4m时，对地⾯ tn=tg，对外墙、外窗和外门 tn=(tn+td)/2；对屋顶 tn=td=tg+Δt(H-2)Δt = 0.3~1.5℃/m (温度梯度)b .当 tn分别按照地⾯、外墙及屋顶取不同值时，房⾼附加修正率βf .g=0 ，两⾯外墙修正βli =0 ；窗墙⾯积⽐过⼤修正βm =02.⼚房的门窗缝隙冷风渗透耗热量3.⼚房的⼤门开启冲⼊的冷风耗热量a.每班开启时间≤15min的⼤门，附加率为200~500%；b.每班开启时间>15min的外门，按照下列经验公式计算：G=A +(a +Nνw ) FG--冲⼊的冷风量，kg/s; N—常数，0.15~0.25a, A—系数，查表 ;Vw---冬季室外平均风速，m /sF--车间上部可能开启的排⽓窗或排⽓孔的⾯积，m2建筑物热负荷可按建筑体积估算Q N =a q N.VV (t n .p- t w)Q f=a q f. V V (tn .p- t w. f)建筑物热负荷可按建筑⾯积估算（⽅案设计）Q N= q N.S S。

1 采暖期内的热负荷计算

1 采暖期内的热负荷计算以济南地区某办公楼为例，根据规范规定,民用建筑供热指标取45~70W/ m2,取建筑热负荷指标50W/m2。

采用地板辐射采暖其热负荷等于常规负荷值乘以系数0.9~0.95[1]。

则采暖设计热指标：q¹=W/ m2由于上述设计热指标是按采暖室外计算温度条件下计算出来的，计算采暖期的耗热量时，应该将其折算成面积平均热指标（即建筑耗热量指标）。

可以采用下式进行计算[1]：(1)式中，——面积平均热指标（W/ m2）；——室内计算温度（℃），这里按18℃计；——月平均温度（℃）；——采暖室外计算温度（℃），济南地区为-7℃。

根据平均热指标，按照各个月的平均温度可以得出采暖期内各月的月平均面积热指标，进而算出每个月的采暖热负荷及采暖期内的总负荷,如表1所示。

根据详细热工计算，可将热负荷换算成水量,列于表1。

g/s (2)式中:——采暖系统热负荷指标, W/m2；——水的平均定压比热容,4.18KJ/(kg·K)；——采暖供回水温度差（℃）,低温地板采暖供回水温差为8~15℃,这里暂取10℃。

表1 采暖期内各月的采暖热负荷说明:假定太阳能集热器每天运行9小时。

2 太阳能集热器的集热量全玻璃真空太阳集热器的热量平衡方程式,其总集热量等于有效太阳得热量减去热量损失,数学表达式为:(3)式中，——闷晒水量（kg）；——T1~T2范围内水的平均定压比热容，=4.18 KJ/(kg·K)；——水的初始温度（℃）；——水的终止温度（℃）；——玻璃管的太阳透射率；——吸收涂层的太阳吸收率；——累积太阳辐照量（KJ/m2）；——集热管采光面积（m2）；——T1~T2范围内水的平均热损系数（W/m·K）；——累积辐照时间（h）；——散热面积（m2）。

则一根全玻璃真空太阳能集热管日产热水量的计算式为：(4)式中取采暖期日平均累积太阳辐照量（KJ/m2·d）根据太阳能厂家提供的样本及其他资料，以上公式中的性能参数取以下值：=0.88, =0.9, =0.062 m2, =0.9 W/m2, =0.137 m2。

采暖热负荷详细计算表采暖计算公式

采暖热负荷详细计算表采暖计算公式采暖负荷计算书一、工程信息项目名称0采暖形式传统形式地理位置0建筑层数5建筑高度18二、基本计算公式计算原理参照《实用供热空调设计手册》陆耀庆,中国建筑工业出版社1.通过围护结构的基本耗热量计算公式—基本耗热量 K —传热系数 F —传热面积—室内空气计算温度—室外供暖计算温度α —温差修正系数2.附加耗热量计算公式—考虑各项附加后，某围护的耗热量—某围护的基本耗热量—朝向修正—风力修正—两面外墙修正—窗墙面积比过大—房高附加—间歇附加α)(w n j t t KF Q -=j Q n t w t )1)(1)(1(.1j g f m li f ch j Q Q ββββββ++++++=1Q j Q ch βf βli βm βfg βj β2若C<=-1或m<=0，可不计算冷空气渗透耗热量3对于大于六层的高层建筑，计算中，若h<10m 时，h=10m ，当无以上及门窗构造相关数据时，可采用换气次数法计算门窗隙缝的冷风渗透耗热量房间类型一面外墙有窗房间二面外墙有窗房间三面外墙有窗房间门厅换气次数k0.50.5-1.01.0-1.52门窗隙缝的冷风渗透耗热量：Q 2=0.28*1*1.4*（t n-tw)*k*V4.外门开启冲入冷风耗热量计算公式—通过外门冷风侵入耗热量—某围护的基本耗热量—外门开启外门开启冲入冷风耗热量附加率，参见[2]p128表4.1-12三、气象参数室外采暖计算温度℃-22风力附加系数0热压系数0.25风压系数0.25东/西[朝向修正]0北/东北/西北[朝向修正]0.1南[朝向修正]-0.23东南/西南[朝向修正]-0.13kqj Q Q β?=33Q j Q kq β。

供暖平均热负荷计算公式

供暖平均热负荷计算公式供暖平均热负荷是指在供暖季节内单位面积的建筑物所需的热量，通常以瓦特/平方米（W/m²）或千瓦特/平方米（kW/m²）表示。

计算供暖平均热负荷可以帮助我们确定建筑物所需要的供暖能力，从而合理选择供暖设备、调整供暖系统和节约能源。

供暖平均热负荷的计算公式如下：平均热负荷 = 外墙面积× 外墙传热系数 + 内墙面积× 内墙传热系数 + 屋顶面积× 屋顶传热系数 + 地板面积× 地板传热系数 + 窗户面积× 窗户传热系数 + 人员热负荷 + 设备热负荷下面我们将逐一介绍每一项的计算方法。

1. 外墙面积外墙面积包括建筑物四周的外墙面积，计算时需要考虑房间外墙的长和宽。

外墙面积一般以平方米（m²）为单位。

2. 外墙传热系数外墙传热系数是指外墙的热传导能力，单位为瓦特/平方米·摄氏度（W/m²·℃）。

不同材料的外墙传热系数不同，常见的材料如砖墙、混凝土墙等都有相应的传热系数。

3. 内墙面积内墙面积包括建筑物内部各个房间的内墙面积，计算时需要考虑房间内墙的长和宽。

内墙面积一般以平方米（m²）为单位。

4. 内墙传热系数内墙传热系数是指内墙的热传导能力，单位为瓦特/平方米·摄氏度（W/m²·℃）。

不同材料的内墙传热系数不同，常见的材料如砖墙、木质墙等都有相应的传热系数。

5. 屋顶面积屋顶面积是指建筑物顶部的覆盖面积，计算时需要考虑屋顶的长和宽。

屋顶面积一般以平方米（m²）为单位。

6. 屋顶传热系数屋顶传热系数是指屋顶的热传导能力，单位为瓦特/平方米·摄氏度（W/m²·℃）。

不同材料的屋顶传热系数不同，常见的材料如瓦片、金属屋面等都有相应的传热系数。

7. 地板面积地板面积是指建筑物地面的面积，计算时需要考虑地板的长和宽。

采暖热负荷及耗热量的理论计算公式

采暖热负荷及耗热量的理论计算公式一.由建筑物散失和获得的热量决定:1、维护结构的耗热量;2、加热由门窗缝隙渗入室内的冷空气的耗热量;3、加热由门、孔洞及相邻房间侵入的冷空气的耗热量;4、水分蒸发的耗热量;5、加热由外部运入的冷物料和运输工具的耗热量;6、通风耗热量;7、最小负荷的工艺设备散热量;8、热管道及其他热表面的散热量;9、热物料的散热量;10、通过其它途径的散热和得热。

二.维护结构的耗热量包括基本耗热量和附加耗热量。

1、基本耗热量计算公式Q=a*F*K(tn-tw)其中:Q=维护结构的基本耗热量，W;F--维护结构的面积，m2;K--维护结构的传热系数，W/(m2.?)tn--室内计算温度，?tw--采暖室外计算温度，?a--维护结构的温差修正系数。

2.当维护物是贴土的非保温地面时，其温差传热量为Q(j.d)，用下式计算:Q(j.d)=K(pj.d)*F(d)*(tn-tw)式中:K(pj.d)--房间非保温贴土地面的平均传热系数，W/m2.?F(d)--房间地面面积，m2当房间仅有一面外墙时的K(pj.d) 表1注:a.当房间长或宽超出6m时，超出部分按表1 查K(pj.d);b.当房间有三面外墙时，需要房间先划分两个相等的部分，每部分包含一个冷拐角，然后，据分割后的长和宽使用本表;c.当房间有四面外墙时，需要将房间划分为四个相等的部分，做法同2.3、维护结构的附加耗热量考虑了各项附加以后，维护结构的耗热量为:Q1=Qj*(1+βch+βf+βli+βm+βfg+βj)*(1+βfg)*(1+βj)其中:Q1--维护结构的耗热量，WQj--维护结构的基本耗热量，Wβch--维护结构的朝向修正率βf--维护结构的风力修正率βli--维护结构的两面外墙修正βm--维护结构窗墙面积过大修正率βfg--房屋高度附加修正率βj--间歇供暖附加修正率民用采暖炉 cnl ; 4.冷风渗入耗热量4.1.多层和高层民用建筑加热由门窗缝隙渗入室内的冷空气的耗热量:Q=0.28*c(p)*ρ(wn)*L(tn-tw)式中:Q--由门窗缝隙渗入室内的冷空气的耗热量，Wc(p)--空气的定压比热容，取c(p)=1kJ/(kg.?)ρ(wn)--采暖室外计算温度下的空气密度，kg/m3L--渗透的冷空气量，m3/htn--室内计算温度，?tw--采暖室外计算温度，?4.2渗透冷空气量:可根据不同的朝向，按下式计算:L=L0*l1*m(b次方)式中L0--在基准高度单纯风压作用下，不考虑朝向修正和内部割断情况，通过每米门窗缝隙进入室内的理论渗透空气量，m3/(m.h)l1--外门窗缝隙的长度。

深入了解采暖与生活热水热负荷的计算

深入了解采暖与生活热水热负荷的计算一、采暖热负荷的计算1.1 单位体积热指标法计算公式：Qn=a×qn×V×(tn-tw)Qn——采暖热负荷：Wtn——室内空气温度：℃tw——室外供暖计算温度：℃V——建筑体积：m³qn——体积热指标根据建筑的保温情况宜取：0.4W/㎡～0.7W/㎡a——修正系数，请参考表1-1表1-1单位体积热指标法修正系数采暖室外计算温度0℃-5℃-10℃-15℃-20℃-25℃-30℃a 2.462.0 1.74 1.55 1.4 1.3 1.2以上仅为采暖温度计算的估算方式，详细的计算数据需要由房屋建筑商或设计院提供。

1.2单位面积热指标法计算公式：Qn=qn×S×(tn-tw)Qn——采暖热负荷：Wtn——室内空气温度：℃tw——室外供暖计算温度：℃S——建筑面积：㎡qn——面积热指标：W/㎡表2中单位面积热指标数值仅供参考，详细数据需从设计部门或开发商处取得。

表2 单位面积热指标数值建筑物类别单位面积热指标W/㎡住宅45～80节能住宅35～55办公室60～90旅馆60～80图书馆45～75商店65～75单层住宅80～105食堂、餐厅110～140影剧院79～150一、二层别墅100～125此办法计算简单，最为常用。

总建筑面积大、外围结构热工性能好、窗户较小，可采用小指标；反之采用大指标；考虑到房屋的保温性、采暖的普及度等，南方地区的建筑热指标普遍比北方高。

另外，多估算10%的热负荷值对今后系统安全可靠运行有很大帮助。

对于不同的末端采暖形式，应因地制宜的根据其使用特点进行设计。

这个热指标数值仅仅提供参考。

二、生活热水热负荷的计算2.1快速式生活热水供应系统采用独立采暖系统的建筑，如果其生活热水的加热方式为快速式，满足各种用水器具要求所需的热水器最小功率见下表。

用水类型所需加热器的最小功率（kW）使用生活热水的卫生器具冷水温度（℃）1个洗脸盆，洗手盆或淋浴器23191个洗涤盆29251个100L浴盆27271个150L浴盆31261个200L浴盆4235表中所需加热器的最小功率（kW）；使用生活热水的卫生器具冷水温度（℃）例如：1个普通淋浴器，冬季使用时，自来水冷水温度为4℃，要求出水被加热到40℃，需要选择热输出为24kW的两用型燃气采暖热水炉。

水地暖功率计算公式

水地暖功率计算公式在冬季取暖中，水地暖作为一种舒适、节能的取暖方式，受到了越来越多人的青睐。

然而，对于水地暖系统的设计和使用，功率的计算是非常重要的一环。

本文将介绍水地暖功率的计算公式，并对其进行详细的解析，希望能够帮助读者更好地理解和应用水地暖系统。

首先，我们需要了解水地暖功率的定义。

水地暖功率是指单位时间内水地暖系统所需要的能量，通常以瓦特（W）为单位。

在进行水地暖功率计算时，需要考虑到房间的面积、保温性能、室内外温差、地暖管道的敷设方式等因素，因此水地暖功率的计算并不是一件简单的事情。

接下来，我们来介绍水地暖功率的计算公式。

水地暖功率的计算公式为：P = Q ×ΔT × 1.16。

其中，P为水地暖功率（单位，W），Q为房间的热负荷（单位，W），ΔT 为室内外温差（单位，摄氏度），1.16为修正系数。

在这个公式中，房间的热负荷（Q）是指单位时间内房间所需要的热量，通常以瓦特（W）为单位。

室内外温差（ΔT）是指室内和室外的温差，温差越大，所需的热量就越大。

修正系数（1.16）是考虑了水地暖系统的热损失和系统效率等因素后的修正系数。

在实际应用中，我们可以通过以下步骤来计算水地暖功率：1. 首先，需要计算房间的热负荷（Q）。

房间的热负荷可以通过以下公式来计算：Q = A × U ×ΔT。

其中，A为房间的面积（单位，平方米），U为房间的保温性能（单位，W/平方米·摄氏度），ΔT为室内外温差（单位，摄氏度）。

2. 然后，根据计算出的房间热负荷（Q）和室内外温差（ΔT），利用水地暖功率计算公式来计算水地暖功率（P）。

3. 最后，根据计算出的水地暖功率（P）来选择合适的水地暖系统，包括地暖管道的敷设方式、地暖片的选择等。

需要注意的是，水地暖功率的计算是一个比较复杂的过程，需要考虑到多种因素。

因此，在进行水地暖功率计算时，建议寻求专业人士的帮助，以确保计算结果的准确性和可靠性。

户间热负荷计算公式-地暖

Qfh Qch Qhj
第四讲分户计量供暖热负荷计算
户间热负荷的计算：目前《暖通规范》
供热工程
还未给出统一的户间传热计算方法实际可能出现的温差计算传热量，然后考虑可能同时出现的概率。
第四讲分户计量供暖热负荷计算
1、北京市户间热负荷计算原则对于集中供暖用户，不采用地暖时，按 6℃温差计算户间楼板和隔墙的传热量；采用地暖时，按8℃温差计算。采用分户独立热源的用户，因间歇供暖的可能性更大，户间传热热负荷温差宜按10℃计算。以各户间传热量总和的适当比例作为户间总传热热负荷，一般可取50%；而顶层或底层垂直方向因只向下或向上传热，故考虑较大概率，可取70～80%。户间传热量不宜大于房间基本供暖热负荷的80%。
第四讲分户计量供暖热负荷计算
N与M的取值：当有一面可能发生传热的楼板或隔墙时，N 取0.8；当有两面时没，N取0.7；当有三面时， N取0.6；当有四面时，N取0.5。当有一面可能发生传热的楼板或隔墙时，M取 0.25；当有两面时，M取0.5；当有三面时，M 取0.75；当有四面时，M取1.0。
(2)按体积热指标计算户间热负荷的公式
Q qnVtNM
Q—户间总热负荷，W ； —房间温度修正系数，一般为3.3； qn—房间供暖体积热指标系数，一般取0.5 W/（m3· ℃）； V—房间轴线体积，m3 —户间热负荷计算温差，℃，按体积传热计算时宜为8℃； N—户间各方向同时发生传热的概率系数（取值同上方法）； M—户间楼板或隔墙数量修正率系数；
第四讲分户计量供暖热负荷计算
本讲主要内容
供热工程
• 分户计量供暖热负荷 • 户间热负荷计算
t n分 t n常 2
第四讲分户计量供暖热负荷计算

地暖热水量计算方法

地暖热水量计算方法案例:1、地暖面积100平方；2、热负荷指标为120w/m23、供、回水温差△ t: 6C。

(当然你也可以5C或者7C)条件都设定好了，开始计算… 这个100平方的采暖面积总的热负荷是：Q=100X 120=12000V( 12000J/S)水的比热是 C 4.2 x 1000J/(kg. C)高中时学了个公式：W=x CXA t以上公式中W就是热量，单位是J (焦)m是热水的质量，单位是kg这个公式告诉我们：m质量的水升高△ t温度需要多少热量W... 好了：看W与Q的关系，W的单位是J; Q的单位是瓦也就是J/S (焦每秒)Q=W/s那我们就这样推论：Q=W/s=(nX CXA t)/s=m/s x Cx^ t (s 是秒)Q:12000W(12000J/s)C: 4.2 x 1000J/(kg. C)△ t : 6C只有这个m/s是个未知数，m的单位是kg...那这个m/s单位就是Kg/s把已知的数据套到上面公式去…Q=m/sX CXA t :12000J/s=m/s x 4.2 x 1000J/(kg. C) x 6C那么m/s=0.48kg/s大家把m/s看成一个整体，m/s单位就是kg/s这不就是我们要算的流量吗？有的同学就要说了：我们说的流量不是：吨/小时（t/h ）么？千克每秒换算成吨每小时那就简单了…一个小时3600秒对吗？一吨水就是1000Kg水…0.48kg/s X 3600- 1000=1.728t/h （吨每小时）由上计算得：100平方地暖面积需要1.8t/h左右的热水流量由此卷貳亩出；料水誉、出水温宜S大，JI KSE呈起小；反之i磕超大•算出流呈来了我们怎么肆径毛7£忙也可以愷奉谡是把水琶或淤連坯迭挥芒的宜径…对備上養章得］加平右左右菽地產供律面雷,我和可収迭择DH25 （也就是一寸）的水誹糠阳期攻真，@ 氷干酉一一。

采暖设计热负荷指标q计算公式

采暖设计热负荷指标q计算公式The manuscript was revised on the evening of 2021采暖设计热负荷指标q计算一、比较准确的计算方法，公式如下：(1) q=Q/A式中Q，A0分别为冬季采暖通风系统的热负荷（W）和建筑面积（m2）。

Q=Q1+Q21）围护结构的耗热量，包括基本耗热量和附加耗热量，且基本耗热量计算公式为 Q1=A×F×K×(tn-twn)（2)式中Q1、F、K、a、tn、twn分别表示围护结构的基本耗热量（W）、维护结构的面积（m2）、传热系数[W/(m2·K)]、温差修正系数（采暖通风与空气调节设计规范，表）是根据围护结构与室外空气接触的状况对室内外温差采取的修正系数、冬季室内计算温度（℃）、采暖室外温度（℃）。

围护结构附加耗热量Q1，包括朝向附加、风力附加、外门附加和高度附加，各项附加应按其占基本耗热量的百分比确定。

根据采暖通风与空气调节设计规范中规定进行修正。

2）加热由门窗缝隙渗入室内的冷空气的耗热量，计算公式为：Q2=×cp×ρwn×L×(tn-twn) （3）式中Q2表示由门窗缝隙渗入室内的冷空气的耗热量（W）、tn和twn与上同、Cp表示空气的定压比热容[kJ/(kg·K)] ,温度为250K时,空气的定压比热容cp=(kg·K),300K时,空气的定压比热容cp=(kg·K),冬天可按250K时的值算。

ρwn表示采暖室外计算温度下的空气密度（kg/m3）、L表示渗透空气量（m3/h)、其计算公式如下：L=L×l×m×b （4) 0式中L0表示在基准高度（10m）风压的单独作用下，通过每米门缝进入室内的空气量[m3/(m·h)] 、l表示门窗缝隙的计算长度（m）、m表示冷风渗透压差综合修正系数（采暖通风与空气调节设计规范，附录D），b表示门窗缝渗风指数，b=～。
