理想的定向耦合器
定向耦合器论文
定向耦合器论文定向耦合器论文定向耦合器在射频电路中有着重要作用,既可作分支器件及功率检测部件,又可作为放大器的反馈元件。
本文在介绍了课题背景的基础上,首先简要阐述了定向耦合器的基本原理、种类以及相关应用。
接着又具体介绍了几种定向耦合器的原理,包括波导双孔、双分支、平行耦合微带和隔离器。
最后放眼国内外的研究现状,从而对本课题的方向有了较好的把握。
电路的设计部分是实物制作的基础,设计电路时首先要对多个电路方案进行对比分析,找出实际最容易制作而性能最佳的方案,最终我们选择了集中参数形式的并联耦合电路。
其次要注意材料的选取,在第三章中我们着重讨论了磁芯的种类、作用和特性参数,从理论上分析了各种磁芯可能对耦合器产生的影响。
在实物制作阶段,我们分别选取了大小磁环来制作多个耦合器,并利用网分测量每一个的耦合度和隔离度,经过多次调试选出其中性能最好的。
然后用这个达到要求指标的定向耦合器进行功率测试,最后对数据进行分析得出结论。
关键词:定向耦合器原理电路磁芯功率测试AbstractDirectional coupler in the RF circuit has an important role, both as a branch of the device and the power detection unit, but also as an amplifier of the feedback element.This paper introduces the topic on the basis of background, briefly describes the basic principles of the directional coupler, types, and related applications. Then he describes several specific principle of the directional coupler, including waveguide holes, two branches in parallel coupledmicrostrip and isolators. Finally Looking research status, and thus the direction of this project have a better grasp.Circuit design part is the basis of physical production, first when designing circuits for multiple circuit schemes were analyzed to identify the most easy to make and the actual performance of the best solution weultimately chose lumped parameter circuit coupled in parallel form. Second, we must pay attention to the selection of materials, in the third chapter, we focused on the core types, functions and parameters, from the theoretical analysis of various cores may impact on the coupler.In-kind production stage, we were selected to produce a plurality of ring size coupler, and use a network of measuring the degree of coupling each and isolation, after several debugging elect one of the best performance. And then use this to achieve the required targets directional coupler for power testing, the final conclusions drawn from the analysis of the data.Keywords: directional couplers principle circuit core power test摘要 (I)Abstract (II)1绪论 (1)1.1课题背景和研究意义 (1)1.2定向耦合器的种类和应用 (1)1.3几种定向耦合器的实现方式 (3)1.4研究现状 (7)2方案选择 (8)2.1定向耦合器的原理 (8)2.2耦合方式 (11)2.3匝数的选择 (13)2.4磁环大小的影响 (18)3传输线变压器 (19)3.1传输线变压器的构成 (19)3.2磁芯 (20)4定向耦合器的制作与功率特性的测量 (24)4.1定向耦合器的制作 (24)4.2大功率特性的测量 (25)5.结论与总结 (28)致谢 (30)参考文献 (31)1.1课题背景和研究意义定向耦合器是微波系统中应用广泛的一种微波器件,它的本质是将微波信号按一定的定向耦合器比例进行功率分配。
微波报告之定向耦合器
目录一、前言 (02)二、发展背景 (02)三、组成及分类 (03)四、原理简介 (03)五、定向耦合器的基本功能和参数指标 (04)1、耦合度 (05)2、隔离性 (05)3、定向性D (05)4、输出驻波比....................................... .065、工作频带宽度 (06)六、定向耦合器的应用 (08)七、总结 (11)八、参考文献 (12)定向耦合器的原理及介绍一、前言定向耦合器在微波波段有着广泛的应用,其主要用途有用来监视功率、频率和频谱,把功率进行分配和合成,构成平衡混频器和测量电桥,利用定向耦合器来测量反射功率系数和功率。
它的本质是将微波信号按一定的定向耦合器比例进行功率分配。
二、发展背景在20世纪50年代初以前,几乎所有的微波设备都采用金属波导和同轴线电路,那个时候的定向耦合器也多为波导小孔耦合定向耦合器,其理论依据是Bethe小孔耦合理论,Cohn和Levy等人也做了很多贡献。
随着航空和航天技术的发展,要求微波电路和系统做到小型化、轻量化和性能可靠,于是出现了带状线和微带线。
随后由于微波电路与系统的需要有相继出现了鳍线、槽线、共面波导和共面带状线等微波集成传输线。
这样就出现了各种传输线定向耦合器。
第一个真正意义上的定向耦合器由H. A. Wheeler在1944年设计实现,Wheeler使用了一对长为四分之一中心频率波长的圆柱来实现电场与磁场的能量相互耦合,遗憾的是这种方法只能实现一个倍频程的带宽。
三、组成及分类定向耦合器由传输线构成,同轴线、矩形波导、圆波导、带状线和微带线都可构成定向耦合器,所以从结构来看定向耦合器种类繁多,差异很大。
但从它的耦合机理来看主要分为四种,即小孔耦合、平行耦合、分支耦合以及匹配双T。
定向耦合器四、原理简介主线中传输的功率通过多种途径耦合到副线,并互相干涉而在副线中只沿一个方向传输。
图1为矩形波导定向耦合器的三种典型耦合结构。
第6章定向耦合器
第六章 定向耦合器
对于波导的T形接头,我们把主波导的两臂分别称为1和2端口,分 支臂称为3端口。分析波导的T形接头的工作特性,可利用波导中 TE10模的电场分布来分析。E-T接头和H-T接头中TE10模的电场分布 分别如图所示。
8
第六章 定向耦合器
E-T接头具有下列特性:
(1) 当信号从3端口输入时,则1和2端口有等幅反相输出,用散射参量表示
二.分类
第六章 定向耦合器
定向耦合器的种类很多。
按传输线类型
按耦合方式
波导
同轴线 带状线 微带线
单孔耦合
多孔耦合
连续耦合
平行线耦合
输出方向
输出相位
按耦合强弱
同向耦合
反向耦合 90度定向
180度定向
强耦合
中等耦合
弱耦合 1
第六章 定向耦合器
下图给出了几种定向耦合器的结构示意图,其中图(a)为微带分支定 向耦合器,图(b)为波导单孔定向耦合器,图(c)为平行耦合线定向耦 合器,图(d)为波导匹配双T,图(e)为波导多孔定向耦合器,图(f)为微 带混合环。
a1
10C
10
1
1 2
a2 a1 R
b 1 a12 R
注:设计双分支定向耦合器尺寸方法
19
有时用方向性 (dB)来表示耦合器的隔离性能,它是耦合端输出功率P3与 隔离端的输出功率P4之比。也可用散射参量来表示方向性,即
D 10 lg P3 P4
10 lg
S31 2 S41 2
20 lg
S31 S41
DC
5
第六章 定向耦合器
(三) 输入驻波比
将定向耦合器除输入端外,其余各端均接上匹配负载时,输入端的 驻波比即为定向耦合器的输入驻波比。此时,网络输入端的反射系 数即为网络的散射参量S11,故有
350-520MHz定向耦合器
定向耦合器是一种具有定向传输特性的四端口元件,它是由耦合装置联系在一起的两对传输系统构成的,它是微波功率分配器件的一种。
定向耦合器实物图:定向耦合器主要指标有:耦合度、隔离度、方向性、插入损耗、输入输出驻波比、功率容限、频段范围、带内平坦度。
下面介绍的是350-520MHz定向耦合器:Model No.Freq.Range(MHz)NominalCoupling(dB)IL.(dB)Directivity(dB)VSWRPower(W)ConnectorTypeTemp.(°C)UIYDCP14337A350T520C5NF 350 ~ 520 5±0.6 2.1 20 1.25 200 N-F -20~+70 UIYDCP14337A350T520C6NF 350 ~ 520 6±0.6 1.7 20 1.25 200 N-F -20~+70 UIYDCP14337A350T520C7NF 350 ~ 520 7±0.6 1.4 20 1.25 200 N-F -20~+70 UIYDCP14337A350T520C8NF 350 ~ 520 8±0.6 1.0 20 1.25 200 N-F -20~+70 UIYDCP14337A350T520C10NF 350 ~ 520 10±1 0.8 20 1.25 200 N-F -20~+70 UIYDCP14337A350T520C13NF 350 ~ 520 13±1 0.5 20 1.25 200 N-F -20~+70 UIYDCP14337A350T520C15NF 350 ~ 520 15±1.2 0.4 20 1.25 200 N-F -20~+70 UIYDCP14337A350T520C20NF 350 ~ 520 20±1.2 0.22 20 1.25 200 N-F -20~+70 UIYDCP14337A350T520C30NF 350 ~ 520 30±1.5 0.2 20 1.25 200 N-F -20~+70 UIYDCP14337A350T520C40NF 350 ~ 520 40±1.5 0.2 20 1.25 200 N-F -20~+70机械图:下面则是为大家提供的耦合器:定向耦合器✧频率136MHz-18GHz.✧应用于民用,军事,航天,空间技术等.✧低噪声,高功率,高增益.✧可按客户要求订制生产.✧Directional Coupler型号频率范围(GHz)耦合度(dB)耦合平坦度(dB)插损(dB)方向性(dB)驻波比功率(W)连接形式温度(°C)尺寸长x宽x高(mm)UIYDCP14337B0.136~0.174 5~40 ±1.0 0.2 20 1.25 200 N -20~+70 143×37×18.5 UIYDCP14337A0.35~0.52 5~40 ±1.0 0.2 20 1.25 200 N -20~+70 143×37×18.5 UIYDCP22440A0.35~2.7 5~40 ±2.0 0.2 55 1.3 200 N -35~+65 224.4×40×16.5 UIYDCP12815A0.4~0.5 10~30 ±0.7 0.5 18 1.25 50 SMA -55~+85 128×15×11 UIYDCP13315A0.5~2.5 10~30 ±0.7 0.5 18 1.25 50 SMA -55~+85 133×15×11 UIYDCP12040A0.698~2.7 5~40 ±2.0 0.2 19 1.25 200 N -20~+70 120×40×16.5 UIYDCP8515A0.8~2.5 10~30 ±0.7 0.5 18 1.25 50 SMA -55~+85 85×15×11 UIYDCP7315A 1.0~4.0 10~30 ±0.7 0.5 18 1.25 50 SMA -55~+85 73×15×11优译创立于中国深圳市,注册资金2亿元人民币,是集军民用微波通信器件开发、设计与生产的一体化企业,产品远销海内外。
定向耦合器
小孔定向耦合器原理及结构
波导系统中,多数定向耦合器是通过正、副波导公共壁上的耦合小孔进行耦合的。该小孔能用电和磁偶极矩组成的等效源替代。此法向的电偶极矩和轴向的磁偶极矩在耦合波导中具有偶对称性质,而横向磁偶极矩的辐射有奇对称性质。因此通过调整两个等效源的相对振幅就能抵消在隔离端口方向上的辐射,增强耦合端口上的辐射。
耦合线定向耦合器的原理结构
当两条平行传输线的间距逐渐缩小时,主线与副线之间发生电磁耦合,主线的功率耦合到副线,副线的功率也能耦合到主线。此类定向耦合器早起为同轴线结构,有两个导体同置于一个外导体中,此后出现带状线结构和微带线结构。
定向耦合器的本质是将微波信号按一定的比例进行功率分配,主要由传输线构成,同轴线,矩形波导,圆波导,带状线和微带线均可构成定向耦合器,所以其种类较多,可从耦合机理将其分为四种:小孔耦合,平行耦合,匹配双T
概述
定向耦合器常用于提取和测量微波设备与系统中的功率,是一种具有方向性的四端口功率耦合原件,其本质是将微波信号按一定的比例进行功率分配。主要组成包括:主线(直通线)、副线(耦合线)、耦合机构。而定向耦合是指通过一定的耦合机制把主线(直通线)上的一部分功率沿一定的方向耦合到副线(耦合线)中,理想的耦合器中,功率在耦合线中只传向一个输出端口,另一个端口无功率输出。
定向耦合器参数

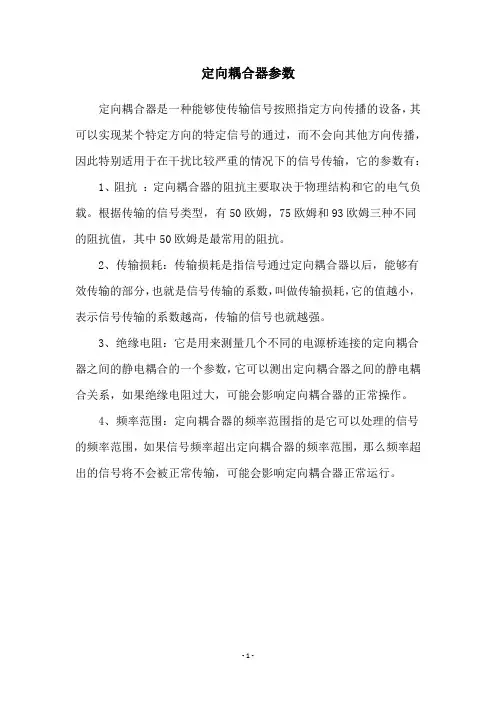

定向耦合器参数
定向耦合器是一种能够使传输信号按照指定方向传播的设备,其可以实现某个特定方向的特定信号的通过,而不会向其他方向传播,因此特别适用于在干扰比较严重的情况下的信号传输,它的参数有: 1、阻抗:定向耦合器的阻抗主要取决于物理结构和它的电气负载。
根据传输的信号类型,有50欧姆,75欧姆和93欧姆三种不同的阻抗值,其中50欧姆是最常用的阻抗。
2、传输损耗:传输损耗是指信号通过定向耦合器以后,能够有效传输的部分,也就是信号传输的系数,叫做传输损耗,它的值越小,表示信号传输的系数越高,传输的信号也就越强。
3、绝缘电阻:它是用来测量几个不同的电源桥连接的定向耦合器之间的静电耦合的一个参数,它可以测出定向耦合器之间的静电耦合关系,如果绝缘电阻过大,可能会影响定向耦合器的正常操作。
4、频率范围:定向耦合器的频率范围指的是它可以处理的信号的频率范围,如果信号频率超出定向耦合器的频率范围,那么频率超出的信号将不会被正常传输,可能会影响定向耦合器正常运行。
- 1 -。
定向耦合器的工作原理
定向耦合器的工作原理
定向耦合器是一种广泛应用于微波和光纤通信系统中的耦合器。
它可以将输入信号耦合到特定的输出端口上,而忽略其他端口的信号。
定向耦合器的工作原理基于两个相互作用的波导。
通常,一个主波导拥有一个或多个辅助波导。
输入信号通过主波导输入,并根据耦合器的设计,耦合到特定的辅助波导上。
定向耦合器的设计需要考虑特定的耦合比例。
耦合比例决定了输入信号在辅助波导中的功率分配情况。
通常,定向耦合器被设计为在几个特定的频率范围内实现理想的耦合比例。
当输入信号通过主波导时,它会遇到与辅助波导的耦合结构相互作用。
这个相互作用通常是通过耦合窗口或者耦合插入件实现的。
耦合窗口或耦合插入件被设计为在特定频率范围内产生最大的垂直耦合效率。
定向耦合器的一个重要性能参数是其插入损耗。
插入损耗是指输入信号在经过耦合器时损失的功率。
通常,设计者会尽量降低插入损耗,以便提高整体系统的性能。
总之,定向耦合器是一种常用的耦合器,它通过特定设计的主波导和辅助波导相互作用,将输入信号耦合到特定的输出端口上。
它在微波和光纤通信系统中扮演着重要的角色,能够实现理想的耦合效果和较低的插入损耗。
定向耦合器的耦合度,隔离度,定向度计算公式
定向耦合器是指能够将输入信号从一个端口转移到指定的输出端口的设备。
在设计和使用定向耦合器时,需要考虑其耦合度、隔离度和定向度。
这些参数对定向耦合器的性能和使用效果具有重要影响。
一、耦合度耦合度是定向耦合器传输信号中的一种重要参数,指的是输入端口与输出端口之间的能量传输。
耦合度越高,输入端口的能量会更多地传输到输出端口,实际上就是指定向耦合器所提供的端口之间传输能量的程度。
耦合度的计算公式为:C = 10 * log10(Ws/Wi)其中C表示耦合度,单位为分贝(dB),Ws表示输入端口的能量,Wi 表示输出端口的能量。
通常情况下,耦合度的取值范围一般在20dB 至50dB之间,不同的应用场景下,所需的耦合度也会不同。
选择合适的耦合度能够满足不同的需求。
二、隔离度隔离度是定向耦合器的另一个重要参数,用来描述输入端口和其他端口之间的隔离程度。
隔离度越高,表示输入端口与其他端口之间的干扰越小,这对于提高定向耦合器的性能和稳定性非常重要。
隔离度的计算公式如下:I = 10 * log10(Ws/Wi)其中I表示隔离度,单位也是分贝(dB),Ws表示输入端口的能量,Wi 表示其他端口的能量。
隔离度的取值范围一般在20dB至40dB之间,隔离度越高,输入端口和其他端口之间的干扰就越小。
三、定向度定向度是描述定向耦合器在将能量从输入端口传输到指定输出端口时的效果的参数。
在使用定向耦合器时,需要考虑定向度的大小,定向度越高,表示定向器在传输时的效果越好。
定向度的计算公式如下:D = 20 * log10(sqrt((1 - |S21|^2) * (1 - |S31|^2)))其中D表示定向度,S21和S31表示定向耦合器的S参数,用来描述能量在端口之间的传输情况。
定向度的取值范围一般在20dB至30dB 之间,选择合适的定向度能够确保定向耦合器在实际使用中能够高效地传输信号。
总结在设计和使用定向耦合器时,需要充分考虑耦合度、隔离度和定向度这些重要参数。
定向耦合器指标
定向耦合器指标定向耦合器是一种常用的微波器件,主要用于功率的分配和组合,以及信号的测量和处理。
其性能指标对于整个系统的性能至关重要。
本文将对定向耦合器的主要性能指标进行详细介绍。
一、耦合度耦合度是定向耦合器最重要的性能指标之一,它表示耦合端口输出信号与输入信号之比。
通常用分贝(dB)来表示。
耦合度的选择取决于系统的具体需求,如需要将主信号的多少部分分流出来,以及需要将多少功率传输到负载等。
一般来说,耦合度越高,意味着更多的功率被分流出来,反之则更少的功率被分流。
在设计定向耦合器时,需要根据系统的具体要求和用途,选择合适的耦合度。
二、方向性方向性是定向耦合器的另一个重要指标,它表示定向耦合器对指定方向的信号具有较高的传递系数,而对相反方向的信号具有较低的传递系数。
方向性的大小取决于定向耦合器的设计结构和工艺水平。
一般来说,方向性越高,意味着定向耦合器的信号传递性能越好,越能有效地抑制反向信号的干扰。
因此,在某些需要防止信号反向泄漏或提高信号传输可靠性的系统中,应选择高方向性的定向耦合器。
三、隔离度隔离度表示定向耦合器的输出端口之间的信号相互隔离的程度。
理想的定向耦合器应具有完全的隔离,以避免信号在各输出端口之间的相互干扰。
然而,由于各种因素的影响,实际的定向耦合器隔离度总是存在一定的限制。
隔离度的高低取决于定向耦合器的设计、工艺和材料等因素。
在实际应用中,应根据系统的具体要求选择隔离度合适的定向耦合器,以保证系统的稳定性和可靠性。
四、带宽带宽表示定向耦合器正常工作的频率范围。
理想的定向耦合器应在较宽的频带内具有一致的传输特性和相位特性。
然而,由于各种因素的影响,实际的定向耦合器带宽总是存在一定的限制。
带宽的大小取决于定向耦合器的设计、工艺和材料等因素。
在实际应用中,应根据系统的具体要求和用途选择带宽合适的定向耦合器,以保证系统的正常工作和稳定性。
五、驻波比驻波比(VSWR)表示定向耦合器输入端的电压最大值与最小值之比。
定向耦合器
1实验六 定向耦合器特性的测量及应用目的:研究定向耦合器的特性及其应用。
原理:定向耦合器是微波测量和其它微波系统中常见的微波器件,它是一种有方向性的微波功率分配器,更是近代扫频反射计中不可缺少的部件,通常有波导、同轴线、带状线及微带等几种类型。
图1为其结构示意图。
它主要包括主线和副线两部分,彼此之间通过种种形式小孔、缝、隙等进行耦合。
因此,从主线端上“1”输入的功率,将有一部分耦合到副线中去,由于波的干涉或叠加,使功率仅沿副线一个方向传输(称“正向”),而另一方向则几乎毫无功率传输(称“反向”),图2为本实验所用的十字定向耦合器,耦合器中端口之一终端接一内装的匹配负载。
主线副线图1(一)定向耦合器的主要特性参量有二:为了便于解释耦合度和方向性,画出了定向耦合器传输示意图(图3),图中P 1、P 2分别为主线输入、输出功率;P F 3为副线1243主线副线图3P3F1243主线副线P 1P 23RP P 1P 22中正向输出功率,P R 3为副线中反向输出功率。
(1)耦合度(或过度衰减)C 如图3(a )所示,主线输入功率P 1,与副线中正向输出功率P F 3之比,称为定向耦合的耦合度,若以分贝(db )表示则:C=10logFP P 31(db) (6.1) (2)方向性D如图3所示,副线中正向输出功率P F 3与反向输出功率P R 3之比称为定向耦合器的方向性,若以分贝表示,则:D=logRFP P 33(db) (6.2) 有时,反映定向程度的指标也用隔离度D ’来表示。
隔离度表示主线输入功率P 与副线反向输出功率之比,即D=10logRP P 31(db) (6.3) 由式子(2)D=10logR F P P 33=10log R P P31=D ’-C (6.4) 从上可知,定向耦合器的方向性等于隔离度与耦合度之差,理想的定向耦合器的方向性D →∞;也就是说,当各端均匹配端接时,若功率从主线端“1”输入,则副线仅端“3”有输出,而端“4”无输出;即端“1”与端“4”彼此隔离;端“2”与端“3”彼此隔离,实际的定向耦合器隔离端的耦合隔离的理想器件。
定向耦合器耦合度
定向耦合器耦合度引言定向耦合器是一种用于无线通信系统中的重要设备,它的作用是将信号从一个输入端口耦合到一个或多个输出端口。
定向耦合器的耦合度是指在耦合过程中输入信号与输出信号之间的关联程度。
本文将从耦合器的基本原理、耦合度的定义和计算方法、耦合度的影响因素以及耦合度的优化方法等方面对定向耦合器耦合度进行探讨。
定向耦合器的基本原理定向耦合器是一种基于微波技术的被动器件,通常由多个传输线构成。
其基本原理是通过电磁波在传输线之间的耦合作用,将输入信号从一个传输线耦合到其他传输线上。
定向耦合器通常具有两个输入端口和两个输出端口,其中一个输入端口和一个输出端口用于输入和输出信号的耦合,另一个输入端口和另一个输出端口用于通过耦合器的内部结构将信号耦合到其他输出端口上。
耦合度的定义和计算方法耦合度是衡量定向耦合器输入信号与输出信号之间关联程度的指标。
一般来说,耦合度越高,输入信号与输出信号之间的关联程度越强,耦合器的性能越好。
耦合度的计算方法通常使用功率比或插入损耗来表示。
功率比法功率比法是通过比较输出端口上的功率与输入端口上的功率来计算耦合度的方法。
假设输入端口上的功率为Pin,输出端口上的功率为Pout,那么耦合度可以用以下公式表示:Coupling = 10 * log10(Pout / Pin)其中,Coupling表示耦合度,单位为dB。
根据功率比法计算的耦合度可以直观地反映输入信号与输出信号之间的关联程度。
插入损耗法插入损耗法是通过比较输入信号与输出信号之间的功率损耗来计算耦合度的方法。
假设输入端口上的功率为Pin,输出端口上的功率为Pout,那么耦合度可以用以下公式表示:Coupling = 10 * log10(Pin / Pout)根据插入损耗法计算的耦合度可以反映定向耦合器对信号的衰减程度。
耦合度的影响因素定向耦合器的耦合度受多种因素的影响,主要包括以下几个方面:传输线长度和宽度传输线长度和宽度对定向耦合器的耦合度有较大影响。
定向耦合器的技术指标和理想定向耦合器特性
定向耦合器的技术指标和理想定向耦合器特性时间:2015-08-11 来源:天线设计网TAGS:定向耦合器耦合器无源器件定向耦合器的技术指标定向耦合器是一种有方向性的功率耦合器件,在射频系统中有着广泛的应用,如功率监控系统、测试系统、功率分配系统等。
定向[天线设计网]耦合器的种类繁多。
(1)定向耦合器是一个四端口网络,它有输入端(端口1)、直通端(端口2)、耦合端(端口3)和隔离端(端口4)。
(2)当信号从输入端输入时,除了一部分功率直接从直通端输出外,同时还有一部分功率耦合到耦合端输出,但不会从隔离端输出。
(3)如果耦合端与直通端同方向,则称为“同向定向耦合器”。
反之,称为“反向定向耦合器”。
除了所有器件都有的一些指标外,如电压驻波比、工作带宽外,定向耦合器的主要技术指标有耦合度、方向性和隔离度。
[天线设计网]设输入功率为 P1,直通端、耦合端和隔离端在接匹配负载时的输出功率分别为P2, P3, P4。
耦合度C定义:方向性D定义:理想情况下隔离度I定义:理想情况下很显然有以下关系:实际上,[天线设计网]方向性和隔离度同属表征定向耦合器定向性能的指标,故而取其一就够了。
理想定向耦合器特性【定理】互易、无耗、对称、完全匹配的四端口网络可以构成一个理想的90°定向耦合器。
证明:根据互易、对称、完全匹配,有利用无耗网路S矩阵的幺正性:可得,可见,S12、S13和S14中[天线设计网]必然有一个为零,由于端口2为直通端口,故S12不为零。
(a)设S14=0(正向定向耦合器),则(b)设S13=0(反向定向耦合器),则得证。
结论:理想定向耦合器耦合端与直通端输出功率之和等于输入功率。
理想定向耦合器直通端与耦合端相差90度。
