公称直径、外径对照表

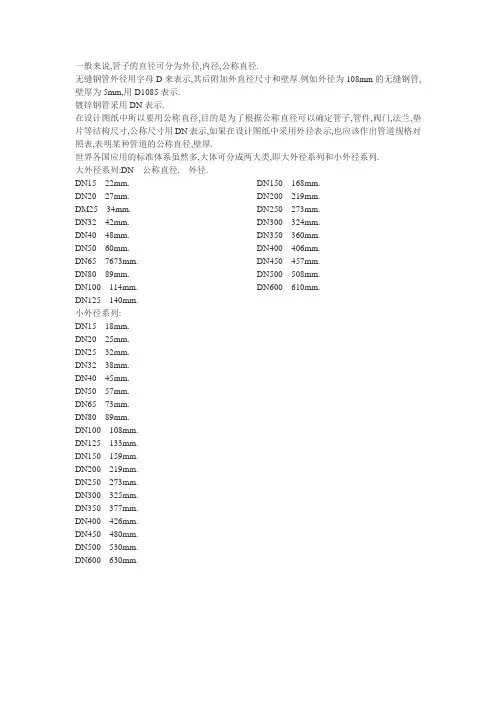

公称直径与外径对照表
一般来说,管子的直径可分为外径,内径,公称直径.无缝钢管外径用字母D来表示,其后附加外直径尺寸和壁厚.例如外径为108mm的无缝钢管,壁厚为5mm,用D1085表示.镀锌钢管采用DN表示.在设计图纸中所以要用公称直径,目的是为了根据公称直径可以确定管子,管件,阀门,法兰,垫片等结构尺寸,公称尺寸用DN表示,如果在设计图纸中采用外径表示,也应该作出管道规格对照表,表明某种管道的公称直径,壁厚.世界各国应用的标准体系虽然多,大体可分成两大类,即大外径系列和小外径系列.大外径系列:DN---公称直径.---外径.DN15---22mm. DN20---27mm. DM25---34mm. DN32---42mm. DN40---48mm. DN50---60mm. DN65---7673mm. DN80---89mm. DN100---114mm. DN125---140mm. DN150---168mm. DN200---219mm. DN250---273mm. DN300---324mm. DN350---360mm. DN400---406mm. DN450---457mm. DN500---508mm. DN600---610mm.小外径系列:DN15---18mm. DN20---25mm. DN25---32mm. DN32---38mm. DN40---45mm. DN50---57mm. DN65---73mm. DN80---89mm. DN100---108mm. DN125---133mm. DN150---159mm. DN200---219mm. DN250---273mm. DN300---325mm. DN350---377mm. DN400---426mm. DN450---480mm. DN500---530mm. DN600---630mm.。
公称直径-外径Ф对照表
公称直径----外径Ф对照表DN15-ф22mmDN20-ф27mmDN25-ф34mmDN32-ф42mmDN40-ф48mmDN50-ф60mmDN65-ф76(73)mmDN80-ф89mmDN100-ф114mmDN125-ф140mmDN150-ф168mmDN200-ф219mmDN250-ф273mmDN300-ф324mmDN350-ф360mmDN400-ф406mmDN450-ф457mmDN500-ф508mmDN600-ф610mm电缆桥架宽度＜100~ 1100≤电缆桥架宽度＜150~ 1.2 150≤电缆桥架宽度＜400~ 1.5 400≤电缆桥架宽度＜800~ 2800＜电缆桥架宽度~ 2.5国标就简单了，小于400厚度1.5；400-800 2.0；大于800 2.5DN15,DN20,DN25是外径。
四分管和六分管的直径1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′DN251.2′DN321.5′DN402′DN502.5′DN653′DN804′DN1005′DN1256′DN1508′DN20010′DN25012′DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）随着人们生活水平、环保意识的提高以及对健康的关注，在给排水领域掀起了一场建材行业的绿色革命。
公称直径与外径对照表
公称直径与外径对照表：其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。
大致是公称直径大约等于内径（外径减两个壁厚）但也不完全相等，大致差不多，取整就行。
比如φ108*7的外径108，它的公称直径是100；再比如φ32*4.5，外径32，公称直径应该是25。
以此类推，就能得到外径与公称直径的对应关系了。
具体对照表如下：规格：DN-公称直径Ф－外径1、大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，2、小外径系列DN15-ф18mm，DN20-ф25mm DN25-ф32mm，DN32-ф38mm DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。
在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

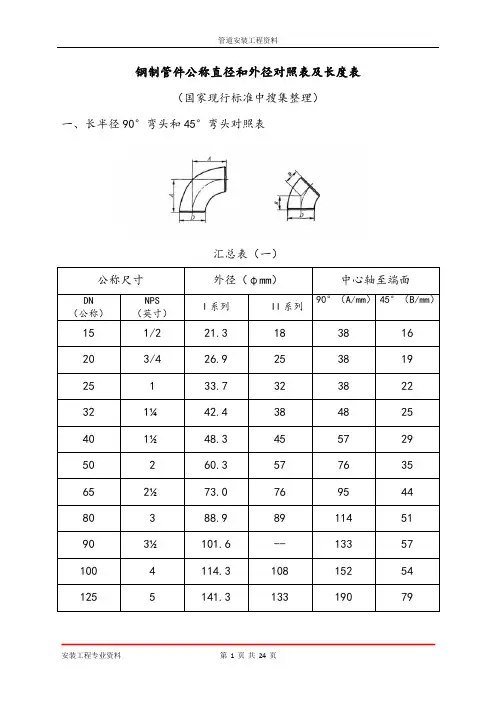

钢制管件公称直径、英寸和外径对照表及长度表
钢制管件公称直径和外径对照表及长度表（国家现行标准中搜集整理）一、长半径90°弯头和45°弯头对照表汇总表（一）公称尺寸外径（φmm）中心轴至端面DN （公称）NPS（英寸）I系列II系列90°（A/mm）45°（B/mm）15 1/2 21.3 18 38 16 20 3/4 26.9 25 38 19 25 133.7 32 38 22 32 1¼42.4 38 48 25 40 1½48.3 45 57 29 50 2 60.3 57 76 35 65 2½73.0 76 95 44 80 3 88.9 89 114 51 90 3½101.6 -- 133 57 100 4 114.3 108 152 54 125 5 141.3 133 190 79汇总表（二）汇总表（三）公称尺寸外径（φmm）中心轴至端面DN （公称）NPS（英寸）I系列II系列90°（A/mm）45°（B/mm）1050 42 1067 -- 1600 660 1100 44 1118 -- 1676 695 1150 46 1168 -- 3753 727 1200 48 1219 -- 1829 759 1300 52 1321 -- 1981 821 1400 52 1422 -- 2134 884 1500 60 1524 -- 2286 947二、长半径90°（异径）弯头对照表汇总表（一）汇总表（二）汇总表（三）三、长半径180°弯头对照表汇总表（一）公称尺寸坡口处外径φmm 中心至中心O/mm背部至端面K/mmDN 英寸I系列II系列I系列II系列15 1/2 21.3 18 76 48 47 20 3/4 26.9 25 76 51 51 25 1 33.7 32 76 56 54 32 1¼42.4 38 95 70 67 40 1½48.3 45 114 83 80 50 2 60.3 57 152 106 105 65 2½73 76 190 132 133 80 3 88.9 89 229 159 159 90 3½101.6 -- 267 184 -- 100 4 114.3 108 305 210 206 125 5 141.3 133 381 262 257 150 6 168.3 159 457 313 308 200 8 219.1 219 610 414 414 250 10 273 273 762 518 518 300 12 323.9 325 914 619 620 350 14 355.6 377 1067 711 722 400 16 406.4 426 1219 813 823 450 18 457 480 1372 914 925 500 20 508 530 1524 1016 1026 550 22 559 -- 1676 1118 -- 600 24 610 630 1829 1219 1229四、短半径90°弯头尺寸对照表汇总表（一）公称尺寸坡口处外径φ/mm 中心至端面A/mm DN 英寸I系列II系列25 1 33.7 32 2532 1¾42.4 38 3240 1½48.3 45 3850 2 60.3 57 5165 2½73 76 6480 3 88.9 89 7690 3½101.6 -- 89100 4 114.3 108 102125 5 141.3 133 127150 6 168.3 159 152300 8 219.1 219 203250 10 273 273 254300 12 323.9 325 305350 14 355.6 377 356400 16 406.4 426 406450 18 457 480 457500 20 508 530 508550 22 559 -- 559600 24 610 630 610五、短半径180°弯头寸对照表汇总表（一）公称尺寸坡口处外径φmm 中心至中心O/mm背部至端面K/mmDN 英寸I系列II系列I系列II系列25 1 33.7 32 51 41 41 32 1¼42.4 38 64 52 51 40 1½48.3 45 76 62 61 50 2 60.3 57 102 81 79 65 2½73 76 127 100 102 80 3 88.9 89 152 121 121 90 3½101.5 -- 178 140 -- 100 4 114.3 108 203 159 156 125 5 114.3 133 254 197 194 150 6 168.3 159 305 237 232 200 8 219.1 219 406 313 313 250 10 273 273 508 391 391 300 12 323.9 325 610 467 467 350 14 355.6 377 711 533 544 400 16 406.4 426 813 610 619 450 18 457 480 914 686 697 500 20 508 530 1016 762 773 550 22 559 -- 1118 838 - 600 24 610 630 1219 914 925六、90°和45°3D弯头对照表汇总表（一）公称尺寸坡口处外径（φmm）中心至端面长度DN 英寸I系列II系列90°弯头A/mm45°弯头B/mm20 3/4 26.9 25 57 24 25 1 33.7 32 76 31 32 1¼42.4 38 95 39 40 1½48.3 45 114 47 50 2 60.3 57 152 63 65 2½73 76 190 79 80 3 88.9 89 329 95 90 3½101.6 -- 267 111 100 4 114.3 108 305 127 125 5 141.3 133 381 157 150 6 168.3 159 457 189 200 8 219.1 219 610 252 250 10 273 273 762 316 300 12 323.9 325 914 37890°和45°3D弯头对照表汇总表（二）钢制管件公称直径和外径对照表及长度表七、等径三通和四通尺寸对照表分项汇总表（一）公称尺寸坡口处外径（φ/mm）中心至端面DN 英寸I系列II系列主管 C/mm 支管M/mm15 ½21.3 18 25 2520 3/4 26.9 255 29 2925 1 33.7 32 38 3832 1¼42.4 38 48 4840 1½48.3 45 57 5750 2 60.3 57 64 6465 2½73 76 76 7680 3 88.9 89 86 8690 3½101.6 -- 95 95100 4 114.3 108 105 105 125 5 141.3 133 124 124 150 6 168.3 159 143 143 200 8 219.1 219 178 178 250 10 273 273 216 216 300 12 323.9 325 254 254等径三通和四通尺寸对照表分项汇总表（二）钢制管件公称直径和外径对照表及长度表八、管帽尺寸对照表分项汇总表（一）公称尺寸坡口处外径D/mm 高度Eᵅ/mm高度为E时壁厚mm高度E1ᵇ/mmDN 英寸I系列II系列15 1/2 21.3 18 25 4.57 25 20 3/4 26.9 25 25 3.81 25 25 1 33.7 32 38 4.57 38 32 1¼42.4 38 38 4.83 38 40 1½48.3 45 38 5.08 38 50 2 60.3 57 38 5.59 44 65 2½73 76 38 7.11 51 80 3 88.9 89 51 7.62 64 90 3½101.6 -- 64 8.13 76 100 4 114.3 108 64 8.64 76 125 5 141.3 133 76 9.65 89 150 6 168.3 159 89 10.92 102 200 8 219.1 219 102 12.7 127 250 10 273 273 127 12.7 152 300 12 323.9 325 152 12.7 178管帽尺寸对照表分项汇总表（二）钢制管件公称直径和外径对照表及长度表九、异径管件公称DN直径、英寸和外径对照表及长度分项汇总表（一）公称尺寸坡口处外径管件长度H/mm 大端D/mm 小端D/mmDN 英寸I系列II系列I系列II系列20*15 3/4*1/2 26.9 25 21.3 18 38 20*10 3/4*3/8 26.9 25 17.2 14 38 25*20 1*3/4 33.7 32 26.9 25 51 25*15 1*1/2 33.7 32 21.3 18 51 32*25 1½*1 42.4 38 33.7 32 51 32*20 1½*3/4 42.4 38 26.9 25 51 32*15 1½*1/2 42.4 38 21.3 18 51 40*32 1½*1¼48.3 45 42.4 38 64 40*25 1½*1 48.3 45 33.7 32 64 40*20 1½*3/4 48.3 45 26.9 25 64 40*15 1½*1/2 48.3 45 21.3 18 64 50*40 2*1½60.3 57 48.3 45 76 50*32 2*1½60.3 57 42.4 38 76分项汇总表（二）分项汇总表（三）分项汇总表（四）分项汇总表（五）分项汇总表（六）分项汇总表（七）异径管件公称DN直径英寸和外径对照表及长度分项汇总表（八）异径管件公称DN直径英寸和外径对照表及长度分项汇总表（九）。
公称直径-外径Ф对照表
公称直径-外径Ф对照表公称直径----外径Ф对照表DN15-ф22mmDN20-ф27mmDN25-ф34mmDN32-ф42mmDN40-ф48mmDN50-ф60mmDN65-ф76(73)mmDN80-ф89mmDN100-ф114mmDN125-ф140mmDN150-ф168mmDN200-ф219mmDN250-ф273mmDN300-ф324mmDN350-ф360mmDN400-ф406mmDN450-ф457mmDN500-ф508mmDN600-ф610mm电缆桥架宽度＜100~ 1100≤电缆桥架宽度＜150~ 1.2 150≤电缆桥架宽度＜400~ 1.5 400≤电缆桥架宽度＜800~ 2 800＜电缆桥架宽度~ 2.5国标就简单了，⼩于400厚度1.5；400-800 2.0；⼤于800 2.5DN15,DN20,DN25是外径。
四分管和六分管的直径1 英⼨=25.4毫⽶=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′DN251.2′DN321.5′DN402′DN502.5′DN653′DN804′DN1005′DN1256′DN1508′DN20010′DN25012′DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达⽅式应符合下列规定：1 ⽔煤⽓输送钢管（镀锌或⾮镀锌）、铸铁管等管材，管径宜以公称直径DN表⽰；2 ⽆缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表⽰；3 钢筋混凝⼟（或混凝⼟）管、陶⼟管、耐酸陶瓷管、缸⽡管等管材，管径宜以内径d表⽰；4 塑料管材，管径宜按产品标准的⽅法表⽰；5 当设计均⽤公称直径DN表⽰管径时，应有公称直径DN与相应产品规格对照表。
建筑排⽔⽤硬聚氯⼄烯管材规格⽤de（公称外径）×e（公称壁厚）表⽰（GB 5836.1-92）给⽔⽤聚丙烯（PP）管材规格⽤de×e表⽰（公称外径×壁厚）随着⼈们⽣活⽔平、环保意识的提⾼以及对健康的关注，在给排⽔领域掀起了⼀场建材⾏业的绿⾊⾰命。
公称直径-外径Ф对照表
〔二〕 硬聚氯乙烯管 （UPVC ） （1）排水用的是UPVC管材（件）。由于其具有重量轻、耐腐蚀、强度较高等优点，因而在管 道安装中广泛应用。正常情况下，使用寿命一般可达30～50年。UPVC管材内壁光滑，流体摩 擦阻力小，克服了铸铁管因生锈、结垢而影响流量的缺陷。管径也比公称直径大一号。如DN100 就是U-PVC110.DN150就是U-PVC160.管件分为斜三通、四通、弯头、管箍、变径、管堵、存水 弯、管卡、吊架。 （2）连接用的排水胶胶接。粘接剂使用前必须摇匀。管道和承插口部位必须清理干净，承插的 间隙越小越好用砂布或锯条把结合面打毛，承口内较薄地均匀刷一遍胶，插口部位外刷两次胶， 待胶干40～60s后插入到位，同时应注意根据气候变化适当增减胶干时间。粘接时严禁沾水，管 道到位后必须平放在沟内，待接头干后24h开始回填，回填时用沙土将管道四周填紧，留出接头 部位再进行大批回填。要用同一厂家的产品。UPVC管与钢管套接时，必须将钢管连接处擦净 涂胶，将UPVC管加热变软（但不得烧焦）后承插在钢管上并降温处理，如加上管箍会更好。 对管材大面积损坏的需更换整段管材，可采用双承口连接件更换管材的办法。对溶剂粘接处渗 漏的处理，可采用溶剂法。此时先排干管内的水，并使管内形成负压，然后将粘接剂注在渗漏 部位的孔隙上。由于管内呈负压，粘接剂会吸入孔隙中而达到止漏的目的。套补粘接法主要是 针对管道穿小孔和接头的渗漏。此时选用长15～20cm的同一口径管材，将其纵向剖开，按粘接 接头的方法将套管内面和被补管材的外表面打毛，涂胶后套在漏水处贴紧。玻璃纤维法是用环 氧树脂加固化剂配成树脂溶液，用玻璃纤维布浸渍树脂溶液后，均匀缠绕在管道或接头渗漏处 的表面，经固化后成为玻璃钢。由于该方法施工简单、技术易掌握、堵漏效果好且成本低，在 防渗补漏中具有很高的推广使用价值。 （3）管道或管网系统的水压试验，必须在粘接干燥24h后才能进行。管道的水压试验必须遵守 国家规定的非金属管道的试压规则。对于无节点连接的管道试压长度≯1.5km，有节点的管段试 压长度≯1km.管道或管网试验压力不得超过设计工作压力的1.5倍，最低≮0.5MPa，并保持试验 压力2h或者满足设计的特殊要求，无渗漏现象为合格。预算，下料时也要注意管径的转换。也 一定要用同一厂家的产品，防止不同厂家的产品所含成分的比例不同。会造成粘接不牢或更本 粘接不上。
公称直径外径对照表
常用管道公称直径和外径对照管道公称直径管子外径Φ DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150 DN 200 DN 250 DN 300 DN 350 DN 400 DN 450 DN 500 DN 600 DN 700 DN 800 DN900 DN1000 DN1200 DN1400 Φ18 Φ25 Φ32 Φ38 Φ45 Φ57 Φ76 Φ89 Φ108 Φ133 Φ159 Φ219 Φ273 Φ325 Φ377 Φ426 Φ480 Φ530 Φ630 Φ720 Φ820 Φ920 Φ1020 Φ1220 Φ1420 2" sch.10s 表示2”接管的壁厚为2.9mm,材质为不锈钢2" sch.40 表示2”接管的壁厚为4.0mm。
以后的标准直径以DN 表示单位mm例如内径1200mm 的容器的公称直径标记为DN1200。
它主要分为三方面公称直径(nominal diameter)又称平均外径(mean outside diameter)。
指标准化1. 压力容器的公称直径用钢板卷焊制成的筒体其公称直径指的是内径。
现行标准中规定的公称直径系列如表4-4 所示。
若容器直径较小筒体可直接采用无缝钢管制作。
此时公称直径指钢管外径。
封头的公称直径与筒体一致。
2.管子的公称直径一般来说管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D 来表示其后附加外直径的尺寸和壁厚例如外径为108 的无缝钢管壁厚为5MM用D108*5 表示塑料管也用外径表示如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN 表示在设计图纸中一般采用公称直径来表示公称直径是为了设计制造和维修的方便人为地规定的一种标准也叫公称通径是管子或者管件的规格名称。
管子的公称直径和其内径、外径都不相等例如公称直径为100MM 的无缝钢管有102*5、108*5 等好几种108 为管子的外径5表示管子的壁厚因此该钢管的内径为108-5-598MM但是它不完全等于钢管外径减两倍壁厚之差也可以说公称直径是接近于内径但是又不等于内径的一种管子直径的规格名称在设计图纸中所以要用公称直径目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸公称直径采用符号DN 表示如果在设计图纸中采用外径表示也应该作出管道规格对照表表明某种管道的公称直径壁厚。
公称直径与外径对照表
无缝钢管的一般生产工艺可分为冷轧和热轧。
冷轧无缝钢管的外观比热轧无缝钢管短，冷轧无缝钢管的壁厚一般小于热轧无缝钢管。
但表面看起来比厚壁无缝钢管还要亮。
表面不要太粗糙，毛刺直径不要太大。
冷轧管最大公称直径200mm，热轧管最大公称直径600mm。
扩展数据：1公称直径是管道系统中所有管道附件的尺寸，用数字表示。
公称直径是一个方便的整数，仅供参考，与加工尺寸关系不大。
公称直径用字母“DN”后跟数字标记。
这是因为金属管的壁非常薄，而且管子的外径与管子的内径几乎相同。
因此，取管子外径与管子内径之和的平均值作为管子直径。
2为了统一钢管和管件的连接尺寸，采用公称直径（又称公称直径和公称直径）。
例如，焊接钢管按其厚度可分为薄壁钢管、普通钢管和厚钢管。
其公称直径不是外径或内径，而是与普通钢管内径相似的公称尺寸。
每个公称直径对应于外径，其内径随厚度而变化。
公称直径可用公制毫米或英制英寸表示。
管道附件也用公称直径表示，与开槽管相同。
实际上，在工程领域，公称直径与外径之间并没有完全的比较，外径与公称直径的换算基本上依靠经验。
公称直径大约等于内径（外径减去两个壁厚），但不完全相同。
几乎。
四舍五入。
例如φ108*7的外径为108，则其公称直径为100；否则，其公称直径为100。
例如φ32*4.5的外径为32，则公称直径应为25。
通过类比，可以得到外径与公称直径的对应关系。
具体对比表如下：规格：公称通径Ф-外径1大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60毫米DN65-ф76（73）毫米，DN80-ф89毫米DN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219毫米直径2750-273mm，DN300-ф324毫米DN350-ф360mm，DN6直径400毫米DN450-ф457mm，DN500-ф508毫米DN600-ф610mm，2小外径系列DN15-ф18mm，DN20-ф25毫米DN25-ф32mm，DN32-ф38毫米DN40-ф45mm，DN50-ф57毫米DN65-ф73毫米，DN80-ф89毫米DN100-ф108mm，DN125-ф133毫米DN150-ф159mm，DN200-ф219毫米直径2750-273mm，DN300-ф325毫米DN350-ф377mm，DN400-ф426毫米DN450-ф480mm，DN500-ф530毫米DN600-ф630毫米。
