避雷器工频放电电压测试报告
避雷器运行电压下的交流泄露电流测试
注意事项 1、外加电压的波形有明显畸变时，直接影响阻性电流测试结果，波形不好 时，往往会出现阻性电流波形不对称，调节R2也无济于事，考虑改善电 压波形或更换电源。 2、实验前将待测避雷器表面清扫干净 3、补偿电容选择介质损耗尽量小的电容，考虑其耐压能力，可选择多只电 容器串联。 4、R1电阻根据示波器灵敏度和抗干扰能力选择较小的整数值。 5、测量阻性电流之前，应先测出总泄露电流，阻性电流与总泄露电流的比 例关系也是反映氧化锌避雷器特性变化的一个重要依据。 6、与历年测试数据比较，如果阻性电流增大到初始值的2倍时，应采取其 他手段进行检查。
干扰下 MOA性能评价 1、建议本相PT二次电压测量本相MOA电流，补偿角度均为0，及 测量时不考虑相间干扰。 2、如测量师考虑相间干扰，可对A/C相设置补偿角度，该补偿角度 加入φ中
测试报告编写 避雷器型号、参数、装设位置、周围带电体的工作状态、测 试时间、人员、天气情况、环境温度、湿度、测试地点、测试项 目、试验性质、主要测试仪器设备型号、参数、测试数据、测试 结论。
试验接线
1.
2.
3.
测量前先连接地线，测量完 最后拆接地线！如果接地点 有油漆或锈蚀必须清除干净。 参考电压信号线一端插入参 考电压插座，另一端接被测 相PT二次低压输出。 先将泄漏电流信号线插头插 入仪器，后将另一端夹子夹 到（或通过绝缘竿搭到）被 测相MOA放电计数器上端 。
注意： 如果PT距离较远，可使用 加长线 ；电流信号不能使用 加长线。
避雷器运行电压下的交流泄露电流测 试
安徽省电力科学研究院 2011.3.7
一、基本概念
避雷器泄露电流： 1）通过氧化锌电阻片的电流 2）通过固定电阻片的绝缘材料的电流 3）通过避雷器瓷套的电流
高电压技术实验实验报告(二)
高电压技术实验实验报告(二)----高电压技术实验报告高电压技术实验报告学院电气信息学院专业电气工程及其自动化实验一．介质损耗角正切值的测量一．实验目的学习使用QS1型西林电桥测量介质损耗正切值的方法。
二．实验项目1．正接线测试2．反接线测试三．实验说明绝缘介质中的介质损耗（P=ωC u2 tgδ）以介质损耗角δ的正切值(tgδ)来表征,介质损耗角正切值等于介质有功电流和电容电流之比。
用测量tgδ值来评价绝缘的好坏的方法是很有效的，因而被广泛采用，它能发现下述的一些绝缘缺陷：绝缘介质的整体受潮；绝缘介质中含有气体等杂质；浸渍物及油等的不均匀或脏污。
测量介质损耗正切值的方法较多，主要有平衡电桥法（QS1），不平衡电桥法及瓦特表法。
目前，我国多采用平衡电桥法，特别是工业现场广泛采用QS1型西林电桥。
这种电桥工作电压为10Kv，电桥面板如图2-1所示，其工作原理及操作方法简介如下：⑴．检流计调谐钮⑵．检流计调零钮⑶．C4电容箱（tgδ）⑷．R3电阻箱⑸．微调电阻ρ（R3桥臂）⑹．灵敏度调节钮⑺．检流计电源开关⑻．检流计标尺框⑼．+tg δ/-tg δ及接通Ⅰ/断开/接通Ⅱ切换钮⑽．检流计电源插座 ⑾．接地⑿．低压电容测量 ⒀．分流器选择钮 ⒁．桥体引出线1）工作原理：原理接线图如图2-2所示，桥臂BC 接入标准电容C N（一般C N =50pf ），桥臂BD 由固定的无感电阻R 4和可调电容C 4并联组成，桥臂AD 接入可调电阻R 3，对角线AB 上接入检流计G ，剩下一个桥臂AC 就接被试品C X 。
高压试验电压加在CD 之间，测量时只要调节R 3和C 4就可使G 中的电流为零，此时电桥达到平衡。
由电桥平衡原理有：BDCBAD CA U U U U = 即： BDCB ADCAZ Z Z Z=（式2-1）各桥臂阻抗分别为：XX XX CA R C j R Z Z ⋅+==ϖ1 44441R C j R Z ZBD⋅+==ϖ33R Z Z AD == NN CBC j Z Zϖ1==将各桥臂阻抗代入式2-1，并使等式两边的实部和虚部分别相等，可得：34R R C C N X ⋅= 44R Ctg ⋅⋅=ϖδ （式2-2）在电桥中，R4的数值取为=10000/π=3184（Ω），电源频率ω=100π，因此：QS1西林电桥面板图QS1西林电桥面板图tgδ= C4（μf）（式2-3）即在C4电容箱的刻度盘上完全可以将C4的电容值直接刻度成tgδ值（实际上是刻度成tgδ（%）值），便于直读。
避雷器的试验方法及标准
避雷器的试验方法及标准避雷器是在电力系统中广泛使用的保护装置，避雷器连接在线缆和大地之间，通常与被保护设备并联。
避雷器可以有效地保护电气系统和各种设备，一旦出现不正常电压，避雷器将发生动作，起到保护作用。
当电气设备在正常工作电压下运行时，避雷器不会产生作用，对地面来说视为断路。
一旦出现高电压，且危及被保护设备绝缘时，避雷器立即动作，将高电压冲击电流导向大地，从而限制电压幅值，保护电气系统和设备绝缘。
当过电压消失后，避雷器迅速恢复原状，使电气设备正常工作。
因此，避雷器的主要作用是通过并联放电间隙或非线性电阻的作用，对入侵流动波进行削幅，降低被保护设备所受过电压值，从而起到保护电力系统和设备的作用。
另外，避雷器不仅可用来防护雷电产生的高电压，也可用来防护操作过电压。
所以说，避雷器是电力系统中不可或缺的保护装置，其重要性是不言而喻的，其能否正常的投入使用就需要对其进行必要的检查和试验来确定，现就避雷器的试验方法，项目和标准进行进一步的讲解。
一避雷器绝缘电阻的测定对阀式避雷器测量绝缘电阻，应使用2500V兆欧表，对无并联电阻的阀式避雷器测量绝缘电阻，主要是检查内部元件有无受潮情况，对于无并联电阻的阀式避雷器测量绝缘电阻，主要是检查其内部元件的通断情况，因此测出的绝缘电阻与避雷器的型号有关。
没有并联电阻的避雷器，如FS型避雷器的绝缘电阻，要求在交接时应大于2500兆欧，运行中应大于2000兆欧，有并联电阻的避雷器，如FZ.FCZ 和FCD避雷器的绝缘电阻，没有规定明确的标准，但测的值与前一次或同型号的测量数据相比，应没有显著的变化。
阀式避雷器的绝缘电阻的显著降低，说明避雷器密封不良，内部元件已经受潮。
；有并联电阻的避雷器绝缘电阻明显增高，说明避雷器内部的并联电阻可能发生断裂，开焊以及老化变质。
测量阀式避雷器的绝缘电阻时还应注意以下几点。
1、要在测量前将避雷器的表面擦拭干净，以防止表面的潮气、尘垢和污秽等影响测量的准确性。
防雷设施检查报告
防雷设施检查报告一、检查目的为了确保公司/机构建筑物的防雷设施符合国家相关标准，防止雷电灾害对人员安全和财产造成损失，本次检查对建筑物顶端、电源系统、信号线路、接地系统等关键部位进行了全面的检测和评估。
二、检查依据- 国家相关法律法规- GB 50057-2010《建筑物防雷设计规范》- GB 50343-2012《建筑物电子信息系统防雷技术规范》- QX/T 230-2014《防雷装置检测技术规范》三、检查范围与内容1. 检查范围：公司/机构建筑物及其周边防雷设施。
2. 检查内容：- 建筑物顶端防雷设施（避雷针、避雷带、避雷网等）- 电源系统防雷设施（电源避雷器、保护零线、接地线等）- 信号线路防雷设施（信号避雷器、屏蔽线、接地等）- 接地系统（接地体、接地网、接地电阻等）- 防雷设施维护记录及检测报告四、检查方法1. 现场勘查：对防雷设施的外观、安装位置、接线方式等进行检查。
2. 功能测试：使用专业仪器对防雷设施的工作性能进行测试。
3. 资料审查：查阅防雷设施的维护记录、检测报告等相关资料。
五、检查结果1. 建筑物顶端防雷设施：- 避雷针、避雷带、避雷网等设施齐全，无明显损坏。
- 设施接地良好，接地电阻符合规范要求。
2. 电源系统防雷设施：- 电源避雷器无损坏，工作性能正常。
- 保护零线、接地线完整无损，连接牢固。
3. 信号线路防雷设施：- 信号避雷器无损坏，工作性能正常。
- 屏蔽线、接地线完整无损，连接牢固。
4. 接地系统：- 接地体、接地网无明显损坏，接地电阻符合规范要求。
- 接地线连接牢固，无断裂现象。
5. 防雷设施维护记录及检测报告：- 维护记录齐全，设施定期检查、维护。
- 最近一次检测报告时间为[[今天日期]]，检测结果合格。
六、结论与建议根据检查结果，公司/机构建筑物防雷设施整体状况良好，符合国家相关标准和规范要求。
建议继续加强防雷设施的维护与检查，确保其始终处于良好的工作状态，保障人员安全和财产免受雷电灾害的威胁。

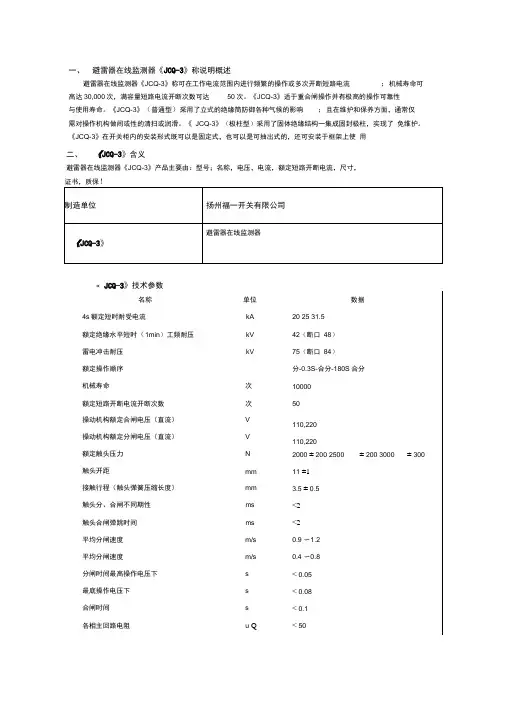

《JCQ-3》避雷器在线监测器检验报告
一、避雷器在线监测器《JCQ-3》称说明概述避雷器在线监测器《JCQ-3》称可在工作电流范围内进行频繁的操作或多次开断短路电流；机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
《JCQ-3》适于重合闸操作并有极高的操作可靠性与使用寿命。
《JCQ-3》（普通型）采用了立式的绝缘筒防御各种气候的影响；且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
《JCQ-3》（极柱型）采用了固体绝缘结构一集成固封极柱，实现了免维护。
《JCQ-3》在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用二、《JCQ-3》含义避雷器在线监测器《JCQ-3》产品主要由：型号；名称，电压，电流，额定短路开断电流，尺寸，« JCQ-3》技术参数名称单位数据4s额定短时耐受电流kA20 25 31.5额定绝缘水平短时（1min）工频耐压kV42（断口48）雷电冲击耐压kV75（断口84）额定操作顺序分-0.3S-合分-180S合分机械寿命次10000额定短路开断电流开断次数次50操动机构额定合闸电压（直流）V110,220操动机构额定分闸电压（直流）V110,220额定触头压力N2000 ±200 2500 ±200 3000 ±300触头开距mm11 ±1接触行程（触头弹簧压缩长度）mm 3.5 ±0.5触头分、合闸不同期性ms<2触头合闸弹跳时间ms<2平均分闸速度m/s0.9 〜1.2平均分闸速度m/s0.4 〜0.8分闸时间最高操作电压下s< 0.05最底操作电压下s< 0.08合闸时间s< 0.1各相主回路电阻u Q< 50四、《JCQ-3》选型用户可根据被保护对象选用不同型号的《JCQ-3》，对使用场所的不同可选用防污型和高原型为满足市场的需求我厂可根据用户的要求设计各种非标产品。
高电压防雷设备测试—避雷器试验
生35kV接地故障。
(2)检修人员在检查、解剖故障电缆时发现。该电缆接线端至接地线间(内部)有一
道烧伤痕迹。根据电缆烧痕及现状分析，电缆在做电缆头时因热缩电缆头收缩不
均，而遗留纵向间隙，经长期雨淋进入雨水或浸入潮气，使绝缘电阻下降，电缆
电流的导线应使用屏蔽线（3）升压， 始值或制造厂规定值
在直流泄漏电流超过200μA时，此
比较，变化不大于
±5％(3)75％U
时电压升高一点，电流将会急剧增
1mA下
大，此时应放慢升压速度，在电流
的泄漏电流不大于
50μA
达到1mA时，读取电压值Ua后，降
压至零（4）计算0.75倍U值（5）升
压至0.75 UIav 电压，测量泄漏电流
（5）厂家偷工减料等
避雷器耐压试验规程及案例
01
氧化锌避雷器的原理及耐压试验的定义
氧化锌避雷器的原理
氧化锌ZnO避雷器主要由氧化锌压敏电阻构成。
在正常的工作电压下，压敏电阻值很大，相当于绝缘状态；在过电压作用下，压敏电阻
呈低值被击穿，相当于短路状态。
然而压敏电阻被击状态，是可以恢复的；当高于压敏电压的电压撤销后，它又恢复了高
75％1 电流均超过规程规定的要求值50。解体检查，
避雷器三相上街的瓷套内部无明显异常。同年6月底，在例行
试验时也发现了该站3号主变220KV避雷器存在类似情况。通
过对MOA阀片现场进行烘干后，重新试验，数据合格。因此
判断该避雷器数据异常的原因是避雷器内部整体受潮。
案例二在2016年8月，进行例行试验时发现该
不多时另-路35kV线路出现过流掉闸。事故发生后分别对两条35kV线路及相应变
避雷器运行电压下的交流泄露电流测试
避雷器等值电路
当避雷器内部绝缘状况不良、电阻片特性发生变化时（阀片老化、 受潮、内部绝缘件受损）及表面严重污秽时，泄露电流中的阻性 分量就会增大许多。 阻性电流增大的危害： 使电阻片功率损耗增大，电阻片运行温度增加，加速电阻片 的老化。 测量运行电压下的交流泄露电流及其阻性分量是判断避雷器 状态好坏的重要手段。
四、结果分析
避雷器在持续运行电压下的阻性电流或总电流值应符合产品技术 条件的规定。 测量运行条件下的全电流、阻性电流或功率损耗，测量值与初始 值比较，有明显变化时加强监测，当阻性电流增大到一倍时，应 采取其他应采取其他手段进行检查。 由于现场测试因素的影响，应将避雷器前后测试数据单独进行比 较。 阻性电流值进行温度换算后于初始值比较。（温度每升高10℃， 电流增大3%~5%） 带电测试与初始值比较主要指：与投运时的测量数据比较，与前 一次测量数据比较、同组相邻避雷器试验数据比较、同时期、同 制造厂、同型号设备测量数据比较。
二、带电测量原理
带电测试中，由于阻性电流占总泄露电流比例小，易受现场干扰 和系统电压谐波的影响。 投影法： 正常运行时，作用在避雷器上的相电压U和通过其中的Ⅰx之 间会产生相位差φ，只要测出φ和Ⅰx就可以算出有功分量和无功 分量。 直接用串联在避雷器下端的电流表 测得Ⅰx； 用相位差的原理测φ角；
阻性电流测试仪法
试验步骤： 1、拆除或断开避雷器对外的 一切连线，将避雷器接地 放电。 2、进行试验接线并检查。 3、合上电源，将电压加至持 续运行电压和系统运行电 压，分别记录总泄露电流 峰值、有效值、阻性电流 峰值、有功损耗，记录并 降压为0. 4、断开电源，对避雷器进行 充分放电，挂接地线，拆 除或变更试验接线。
避雷器结构特点及试验分析
1.避雷器保护原理 2.避雷器结构
提
3.避雷器重要参数说明
纲
4.避雷器试验项目 5.试验数据分析
2
1 避雷器保护原理
当雷电压侵入波超过保护间隙的击穿强度时，间 隙被击穿，限制了侵入电气设备的过电压幅值。 侵入波过后，间隙的绝缘强度能自行恢复，以使 电气设备能够继续运行。
3
38
3、MOV老化会使电阻片的非线性特性变差，从而使避雷器中的泄漏电流 增加。此时阻性电流中的高次谐波分量增长较基波分量大。 4、表面积污会使阻性电流增加，但只是暂时的。与老化受潮有较大区 别。
注：正常情况下避雷器的容性电流分量大，阻性电流分量小；但劣化情 况下避雷器的阻性电流分量变大而容性电流分量却变小，此时避雷器 阻性电流分量和容性电流分量矢量相加的结果，使得全电流值处于正 常范围内，易造成误判。
32
由基波和各奇次谐波电流组成的阻性电流为非正弦波，故阻性电流总是 用峰值来表示。实际分析中由于3次以上奇次谐波电流的值很小，一 般认为阻性电流峰值由基波和3次谐波电流组成，它能综合反映MOA 的受潮、元件损坏、表面污秽和阀片老化。阻性电流峰值和全电流 波虽同为非正弦波，但由于全电流中的容性电流在相位上超前阻性 电流90。故两者波形有较大差别。阻性电流基波是个正弦分量，主 要反映MOA有功分量的变化。与阻性电流峰值一样，阻性电流基波也 能反映MOA的受潮、元件损坏、表面污秽和阀片老化情况，不同的是 它是从功率损耗的角度来反映的。阻性电流3次谐波分量也是个正弦 分量，它和其它奇次谐波电流是由MOA阀片的非线性特性而产生的。 3次谐波分量与阻性电流基波之间存在一定函数关系，3次谐波电流 分量的大小可间接反映M0A有功损耗的变化和阀片的老化情况。
避雷器试验
阀型避雷器试验
• 一、测量绝缘电阻 • 主要是检查避雷器密封情况。当避雷器内部 受潮后，绝缘电阻明显下降。标准≮2000MΩ 检查并联电阻是否断裂、老化。若并联电阻发生 老化、断裂、接触不良，绝缘电阻会比平常大得 多。绝缘电阻没有明确规定，只能与前一次值进 行比较。
• 二、电导电流测量 • 三、工频放电试验 • 是检查避雷器的保护 性能。工频放电电压必须 在一定范围内，才能保护 电气设备。 对每个避雷器应作三次工 频放电试验，并取三次放 电电压的平均值，为该避 雷器的工频放电电压，每次间隔不少于一分钟。 图中限流电阻R，是用来限制放电时的短路电流，要 求限制在0.7A以下,若电阻选大了,会使测得放电电压 过高,避雷器的火花间隙虽已开始放电,但由于R大,电 流小,不足以在间隙中建弧,只有在电压继续升高后,间 隙建立起稳定的工频电弧后,电压表才有反应;因此,使 测得的电压超过真实数值,引起误判断,所以R不能选 大。 升压的速度：不得大于0.2秒。
Hale Waihona Puke 避雷器故障分析• 一、受潮
• 受潮是对避雷器威胁最大的一种隐形故障，受潮的原因很多，但密封不良，安装时带水是受潮的根 本原因。凡受潮的避雷器，都有以下特点。 1、阀片旬侧和套管内壁有明显闪络痕迹；2、内部铁件镀锌层有锌白，弹簧有锈蚀；3、阀片喷铝面有 放电踪迹；4、事故前电导电流明显增大。
二、氧化锌避雷器直流1mA电压过低
电流只有1mA,实际上相当于一个绝缘体,这样小的电流不足以使阀片发热、烧坏，因此不要
像普通阀型或磁吹避雷器的阀片上串联间隙来隔离工作电压。当作用在氧化锌避雷器上的 电压超过某一数值（此值称为氧化锌避雷器动作电压）时，阀片电阻急剧下降，避雷器发 生“导通”。当作用的电压降低到动作电压以下时，氧化锌阀片“导通”终止，立即恢复 绝缘状 态，因而不会出现工频续流。 由此可见，氧化锌避雷器由于具有无间隙、无续流的特点，非线性系数小，其保护性 能好，具有大的通流能力，能够耐受操作过电压的作用，电气性能又不受瓷套表面污秽的 影响，且体积小、质量轻，因而逐步取代目前的广泛使用的阀式避雷器，它被视为避雷器 制造技术的一次革命。现在我国已经生产出500KV的氧化锌避雷器系列产品。
220kv氧化锌避雷器试验报告
电流指示
正常正常正常Fra bibliotek试验设备：1、直流高压发生器 ZGF-120KV/5mA SR0019-1
2、兆欧表 ZC25-2 SR0010-1
3、放电计数器测试仪 GSF-ⅣSR0018-1
结论： 合格
试验人：
审核人：
SH/T 3543-G510
氧化锌避雷器试验记录
工程名称：
山东南山铝业股份有限公司
变电所
安装位置
一、铭牌：
型号
Y10W-204/532
额定电压
204kV
工频参考电压
204 kV
直流1mA参考电压
≥296kV
出厂编号
制造日期
2015.6
生产厂家
二、绝缘电阻测量（MΩ）：
相别
出厂编号
基座绝缘电阻
上节绝缘电阻
下节绝缘电阻
A
B
C
三、泄露电流试验：
试验项目
A相上节
A相下节
B相上节
B相下节
C相上节
C相下节
直流1mA下的参考电压（kV）
298.5
75%参考电压下的泄漏电流(μA)
10.2
四、放电计数器试验
型号
厂家
相别
外观检查
动作情况
动作次数
A
完好
正常
5
B
完好
正常
5
C
完好
正常
5
五、在线检测装置电流指示
试验项目
A
B
范文：高电压技术实验实验报告(二)
高电压技术实验实验报告(二)－－－高电压技术实验报告高电压技术实验报告学院电气信息学院专业电气工程及其自动化实验一．介质损耗角正切值得测量一．实验目得学习使用ＱS１型西林电桥测量介质损耗正切值得方法.二．实验项目1．正接线测试2．反接线测试三．实验说明绝缘介质中得介质损耗(P=Ｃu２tg)以介质损耗角得正切值（tg）来表征，介质损耗角正切值等于介质有功电流与电容电流之比。
用测量tg值来评价绝缘得好坏得方法就是很有效得,因而被广泛采用,它能发现下述得一些绝缘缺陷：绝缘介质得整体受潮；绝缘介质中含有气体等杂质；浸渍物及油等得不均匀或脏污。
测量介质损耗正切值得方法较多，主要有平衡电桥法（ＱS1）,不平衡电桥法及瓦特表法。
目前,我国多采用平衡电桥法，特别就是工业现场广泛采用QＳ1型西林电桥。
这种电桥工作电压为10Kv，电桥面板如图21所示，其工作原理及操作方法简介如下:⑴.检流计调谐钮⑵。
检流计调零钮⑶。
C4电容箱(tg）⑷。
R３电阻箱⑸。
微调电阻(R3桥臂)⑹.灵敏度调节钮⑺.检流计电源开关⑻。
检流计标尺框⑼。
+tｇ/-tg及接通Ⅰ/断开／接通Ⅱ切换钮1QS1西林电桥面板图⑽.检流计电源插座⑾．接地⑿.低压电容测量⒀．分流器选择钮⒁。
桥体引出线11）工作原理：原理接线图如图2-2所示，桥臂BC接入标准电容ＣN（一般CＮ=５0pf）,桥臂ＢD由固定得无感电阻R４与可调电容C４并联组成,桥臂ＡＤ接入可调电阻R3，对角线ＡB上接入检流计G，剩下一个桥臂AＣ就接被试品CX.高压试验电压加在CD之间,测量时只要调节R3与C4就可使G中得电流为零，此时电桥达到平衡。
由电桥平衡原理有：即：（式2-1）各桥臂阻抗分别为:将各桥臂阻抗代入式2-1,并使等式两边得实部与虚部分别相等,可得:（式22）在电桥中,R4得数值取为＝1000０/＝31８4（),电源频率=１00，因此：tg＝C4（f）（式2３)即在Ｃ４电容箱得刻度盘上完全可以将C4得电容值直接刻度成tg值（实际上就是刻度成ｔg（％）值)，便于直读。
防雷检测自查报告
防雷检测自查报告尊敬的相关部门：根据您的要求，我们进行了一次防雷设备的检测自查工作，并将自查结果报告如下：一、概述防雷检测自查是为了保障建筑物、设备及人员的安全，避免雷击等意外事件的发生而进行的一项重要工作。
自查期间，我们按照相关标准和规范进行了全面、系统的检测，对防雷设备的安装、运行情况进行了详细的记录和评估。
二、检测内容1. 防雷接地系统：检查接地电阻是否符合要求，是否完好，接地装置是否与建筑物牢固连接。
2. 防雷装置：检查防雷装置的状态是否良好，是否定期检修和维护，是否存在故障或缺陷。
3. 配套设施：检查防雷设备所配套的避雷针、避雷带等是否齐全、完好，是否严密连接。
4. 监测系统：检查监测系统是否正常运行，传感器是否灵敏，数据采集和处理系统是否正常。
5. 维护管理：检查防雷设备的维护管理情况，是否建立了健全的台账和定期的检修计划。
三、检测结果1. 防雷接地系统：我们检测发现，接地电阻平均值为XΩ，全部符合规范要求，接地装置与建筑物连接良好。
2. 防雷装置：经过细致观察和测试，所有防雷装置完好无损，无故障或缺陷。
3. 配套设施：所有配套设施包括避雷针、避雷带等完好齐全，且与主体建筑物连接紧密。
4. 监测系统：监测系统运行正常，传感器敏感，数据采集和处理系统无异常。
5. 维护管理：防雷设备维护管理工作有序进行，建立了台账和定期的检修计划。
四、改进方案虽然在防雷检测自查中发现了较好的结果，但我们仍要提出以下改进方案以进一步提升防雷系统的可靠性和安全性：1. 建立完善的防雷设备定期检修和维护计划，确保设备的长期稳定运行。
2. 加强对防雷设备的管理，定期巡视和维护，及时发现和解决问题。
3. 整改未能及时发现的防雷设备缺陷或故障，确保设备的正常运行。
4. 员工培训和技能提升，提高员工对防雷设备的操作和维护水平。
五、结论经过自查与评估，我们认为在本次防雷检测中，所检测设备和系统均符合相关技术要求和标准。
高电压避雷器实验报告
实验四．避雷器试验一．实验目的：1．了解阀型避雷器的种类、型号、规格、工作原理及不同种类避雷器的结构和适用范围，2．掌握阀型避雷器电气预防性试验的项目、具体内容、试验标准及试验方法。
二．实验项目：1．FS-10 型避雷器试验（1）．绝缘电阻检查（2）．工频放电电压测试2．FZ-15 型避雷器试验（1）．绝缘电阻检查（2）．泄漏电流及非线性系数的测试三．仪器设备：50/5 试验装置一套、水阻一只、高压硅堆一只、滤波电容一只、微安表一只、电压表一只、高压静电电压表一只、FS-10 型避雷器一只、FZ-15 型避雷器一只四．实验说明：阀型避雷器分普通型和磁吹型两类，普通型又分FS型（配电型）和FZ型（站用型）两种。
它们的作用过程都是在雷电波入侵时击穿火花间隙，通过阀片（非线性电阻）泄导雷电流并限制残压值，在雷电过后又通过阀片减小工频续流并通过火花间隙的自然熄弧能力在工频续流第一次过零时切断之，避雷器实际工作时的通流时间≯10ms（半个工频周期）。
FS型避雷器的结构最简单，如图4-1所示，由火花间隙和非线性电阻（阀片）串联组成。
FZ型避雷器的结构特点是在火花间隙上并联有均压电阻（也为非线性电阻），如图4-2所示，增设均压电阻是为了提高避雷器的保护性能，因为多个火花间隙串联后将引起间隙上工频电压分布不均，并随外瓷套电压分布而变化，从而引起避雷器间隙恢复电压的不均匀及不稳定，降低避雷器熄弧能力，同时其工频放电电压也将下降和不稳定。
加上均压电阻后，工频电压将按电阻分布，从而大大改善间隙工频电压的分布均匀度，提高避雷器的保护性能。
非线性电阻的伏安特性式为：U=CIα，其中C为材料系数，α即为非线性系数（普通型阀片的α≈0.2、磁吹型阀片的α≈0.24、FZ型避雷器因均压电阻的影响，其整体α≈0.35～0.45），其伏安特性曲线如图4-3所示。
可见流过非线性电阻的电流越大，其阻值越小，反之其阻值越大，这种特性对避雷器泄导雷电流并限制残压，减小并切断工频续流都很有利。
范文：高电压技术实验实验报告(二)
高电压技术实验实验报告(二)－－－高电压技术实验报告高电压技术实验报告学院电气信息学院专业电气工程及其自动化实验一．介质损耗角正切值得测量一．实验目得学习使用ＱS１型西林电桥测量介质损耗正切值得方法.二．实验项目1．正接线测试2．反接线测试三．实验说明绝缘介质中得介质损耗(P=Ｃu２tg)以介质损耗角得正切值（tg）来表征，介质损耗角正切值等于介质有功电流与电容电流之比。
用测量tg值来评价绝缘得好坏得方法就是很有效得,因而被广泛采用,它能发现下述得一些绝缘缺陷：绝缘介质得整体受潮；绝缘介质中含有气体等杂质；浸渍物及油等得不均匀或脏污。
测量介质损耗正切值得方法较多，主要有平衡电桥法（ＱS1）,不平衡电桥法及瓦特表法。
目前,我国多采用平衡电桥法，特别就是工业现场广泛采用QＳ1型西林电桥。
这种电桥工作电压为10Kv，电桥面板如图21所示，其工作原理及操作方法简介如下:⑴.检流计调谐钮⑵。
检流计调零钮⑶。
C4电容箱(tg）⑷。
R３电阻箱⑸。
微调电阻(R3桥臂)⑹.灵敏度调节钮⑺.检流计电源开关⑻。
检流计标尺框⑼。
+tｇ/-tg及接通Ⅰ/断开／接通Ⅱ切换钮1QS1西林电桥面板图⑽.检流计电源插座⑾．接地⑿.低压电容测量⒀．分流器选择钮⒁。
桥体引出线11）工作原理：原理接线图如图2-2所示，桥臂BC接入标准电容ＣN（一般CＮ=５0pf）,桥臂ＢD由固定得无感电阻R４与可调电容C４并联组成,桥臂ＡＤ接入可调电阻R3，对角线ＡB上接入检流计G，剩下一个桥臂AＣ就接被试品CX.高压试验电压加在CD之间,测量时只要调节R3与C4就可使G中得电流为零，此时电桥达到平衡。
由电桥平衡原理有：即：（式2-1）各桥臂阻抗分别为:将各桥臂阻抗代入式2-1,并使等式两边得实部与虚部分别相等,可得:（式22）在电桥中,R4得数值取为＝1000０/＝31８4（),电源频率=１00，因此：tg＝C4（f）（式2３)即在Ｃ４电容箱得刻度盘上完全可以将C4得电容值直接刻度成tg值（实际上就是刻度成ｔg（％）值)，便于直读。
避雷器参数
避雷器的电气参数1.系统额定电压（有效值）（kV）：与电力系统标称电压相对应。
2.避雷器额定电压（有效值）（kV）（灭弧电压）：保证避雷器能灭弧的最高工频电压允许值。
3.工频放电电压（有效值）（kV）：避雷器在工频电压下将放电的电压值。
由于火花间隙击穿的分散性，它有一个上限值和下限值。
工频放电电压不能低于下限值，以避免在能量大的内过电压下动作，使避雷器损坏或爆炸。
工频放电电压也不能高于上限值，因在一定的结构下工频放电电压和冲击放电电压有一定的影响关系，工频放电电压高了将使冲击放电电压提高，影响保护效果。
4.冲击放电电压：在冲击电压作用下避雷器发生放电的电压值（幅值）。
5.残压：当波形为8/20μs，5kA或10kA的冲击电流流过避雷器时避雷器两端的电压降，以幅值表示。
此残压为避雷器雷电放电时加于并接的被保护设备上的电压，当然低一点好。
6.避雷器持续运行电压：加于避雷器两端允许持续运行的工频电压有效值。
7.避雷器的直流参考电压U1mA：使恒定的1mA电流流过避雷器时施加于避雷器两端的电压。
避雷器额定电压是施加到避雷器端子间的最大允许工频电压有效值，按照此电压设计的避雷器，能在所规定的动作负载试验中确定的暂时过电压下正确地工作。
它是表明避雷器运行特征的一个重要参数，但它不等于系统标称电压。
由于电力系统的标称电压使该系统相间电压的标幺值，而避雷器一般安装在相对地之间，正常工作时承受的是相电压和暂时过电压，并且避雷器有它本身的特点，因此其额定电压与电力系统的标称电压以及其他电器的额定电压有不同意义。
按照国际电工委员会（IEC99-4）及GB11032对无间隙金属氧化物避雷器的规定，避雷器在60度的温度下，注入标准规定的能量后，必须能耐受相当于额定电压数值的暂时过电压至少1s。
避雷器额定电压建议值：非直接接地系统及小阻抗接地系统：1s及以内切除故障，10kV选用13kV避雷器1s以上切除故障，10kV选用17kV避雷器直接接地系统：110kV选用102kV避雷器并联电容器装置保护用氧化锌避雷器的选型问题唐耀胜（桂林电力电容器总厂，桂林541004））摘要：从我国电力系统实际情况出发，结合避雷器选型的历史回顾和新版本的避雷器国家标准，提出了使电力系统安全、可靠运行的并联电容器装置用氧化锌避雷器的选型方法，对变电站中并联电容器装置的设计具有一定的参考价值。
金属氧化物避雷器的测量工频参考电压、电阻和持续电流
金属氧化物避雷器的测量工频参考电压、电阻和持续金属氧化物避雷器的测量工频参考电压、电阻和持续电流，汇卓电力技术《金属氧化物避雷器的测量工频参考电压、电阻和持续电流》、金属氧化物避雷器测试仪使用方法及无间隙避雷器电阻测量，金属氧化物避雷器的测量工频参考电压、电阻和持续电流来自于汇卓电力检测试验技术，汇卓电力致立研发标准、稳定、安全的电力试验设备。
数字兆欧表氧化锌避雷器直流参数测试仪一、金属氧化物避雷器的试验项目，应包括下列内容：1、测量金属氧化物避雷器及基座绝缘电阻；2、测量金属氧化物避雷器的工频参考电压和持续电流；3、测量金属氧化物避雷器直流参考电压和0 .75倍直流参考电压下的泄漏电流；4、检查放电记数器动作情况及监视电流表指示；5、工频放电电压试验。
二、无间隙金属氧化物避雷器试验项目按本条第1、2、3、4款的内容，其中第2、3两款可选做一项；有间隙金属氧化物避雷器的试验项目按本条第1款、第5款的内容。
21.0.2金属氧化物避雷器绝缘电阻测量，应符合下列要求：1、35kV以上电压：用HZ2672数字兆欧表5000V兆欧表，绝缘电阻不小于2500MΩ；2、35kV及以下电压：用HZ G2671数字兆欧表2500V兆欧表，绝缘电阻不小于1000M Ω；3、低压（1kV以下）：用HZ G2670数字兆欧表500V兆欧表，绝缘电阻不小于2MΩ。
注：基座绝缘电阻不低于5 MΩ三、测量金属氧化物避雷器的工频参考电压和持续电流，应符合下列要求：1、金属氧化物避雷器对应于工频参考电流下的工频参考电压，整支或分节进行的测试值，应符合《交流无间隙金属氧化物避雷器》GB11032或产品技术条件的规定；2、测量金属氧化物避雷器在避雷器持续运行电压下的持续电流，其阻性电流或总电流值应符合产品技术条件的规定。
注：金属氧化物避雷器持续运行电压值参见现行国家标准《交流无间隙金属氧化物避雷器》GB11032。
四、测量金属氧化物避雷器直流参考电压和0.75倍直流参考电压下的泄漏电流应符合下列规定:1、金属氧化物避雷器对应于直流参考电流下的直流参考电压，整支或分节进行的测试值，不应低于现行国家标准《交流无间隙金属氧化物避雷器》GB 11032 规定值，并符合产品技术条件的规定。
