液位继电器说明书

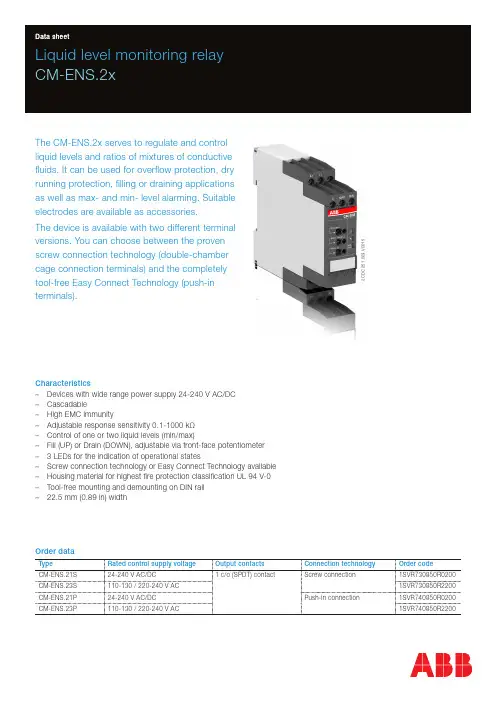

2CDC 251 003 V0015 液位监控继电器 CM-ENS.2x 产品手册说明书
2C D C 251 003 V 0015Liquid level monitoring relay CM-ENS.2xThe CM-ENS.2x serves to regulate and control liquid levels and ratios of mixtures of conductive fluids. It can be used for overflow protection, dry running protection, filling or draining applications as well as max- and min- level alarming. Suitable electrodes are available as accessories.The device is available with two different terminal versions. You can choose between the proven screw connection technology (double-chamber cage connection terminals) and the completely tool-free Easy Connect Technology (push-in terminals).Characteristics–Devices with wide range power supply 24-240 V AC/DC –Cascadable–High EMC immunity–Adjustable response sensitivity 0.1-1000 kΩ –Control of one or two liquid levels (min/max)–Fill (UP) or Drain (DOWN), adjustable via front-face potentiometer – 3 LEDs for the indication of operational states–Screw connection technology or Easy Connect Technology available –Housing material for highest fire protection classification UL 94 V-0 –Tool-free mounting and demounting on DIN rail –22.5 mm (0.89 in) widthOrder dataType Rated control supply voltage Output contacts Connection technology Order code CM-ENS.21S 24-240 V AC/DC 1 c/o (SPDT) contactScrew connection1SVR730850R0200CM-ENS.23S 110-130 / 220-240 V AC 1SVR730850R2200CM-ENS.21P 24-240 V AC/DC Push-in connection1SVR740850R0200CM-ENS.23P110-130 / 220-240 V AC1SVR740850R22002 - Liquid level monitoring relay CM-ENS.2x | Data sheetConnection technologyMaintenance free Easy Connect Technology with push-in terminals CM-ENS.2xPApproved screw connection technology with double-chamber cage connection terminals CM-ENS.2xSPush-in terminals–Tool-free connection of rigid and flexible wires withwire end ferrule–Easy connection of flexible wires without wire endferrule by opening the terminals –No retightening necessary–One operation lever for opening both connectingterminals–For triggering the lever and disconnecting of wiresyou can use the same tool (Screwdriver according to DIN ISO 2380-1 Form A 0.8 x 4 mm (0.0315 x 0.157 in), DIN ISO 8764-1 PZ1 ø 4.5 mm (0.177 in))–Constant spring force on terminal point independentof the applied wire type, wire size or ambientconditions (e. g. vibrations or temperature changes) –Opening for testing the electrical contacting –Gas-tightDouble-chamber cage connecting terminals–Terminal spaces for different wire sizes–One screw for opening and closing of both cages –Pozidrive screws for pan- or crosshead screwdriversaccording to DIN ISO 2380-1 Form A 0.8 x 4 mm (0.0315 x 0.157 in), DIN ISO 8764-1 PZ1 ø 4.5 mm (0.177 in)Both the Easy Connect Technology with push-in terminals and screw connection technology with double-chamber cageconnection terminals have the same connection geometry as well as terminal position.2C D C 253 025 F 00112C D C 253 026 F 0011Data sheet | Liquid level monitoring relay CM-ENS.2x - 3Functions Operating controls2C D C 251 003 V 00151Adjustment of the function2 Indication of operational states with LEDsU: green LED - Status indication of control supply voltageV control supply voltage appliedR: yellow LED - Status indication of the output relaysV energizedMIN/MAX: yellow LED - Status indication of the electrodesV MIN and MAX wet W MIN wet3 Adjustment of the response sensitivity range4 Adjustment of the response sensitivity5 Marker labelApplication / Monitoring functionThe liquid level monitoring relay CM-ENS monitors and controls the liquid level and ratios of mixtures of conductivefluids. It is used for filling and draining applications, to protect pumps against dry-running, tanks against overflow and for signalization of the status of the monitored liquid level.Application exampleOperating mode with three electrodesThe CM-ENS.2x measures the electrical resistance of the liquid between two immersion electrodes and a referenceoutput relay is energized until the MAX-electrode becomes wet. Then it is de-energized and not re-energized until the MIN-electrode becomes dry. If the drain function is selected, the output relay energizes as soon as the MAX-electrode becomeswet. It remains energized until the liquid level has dropped below the MIN-electrode.Operating mode with two electrodesIf only one level should be controlled, only the MAX-electrode shall be connected at the monitoring relay (see pictureOperation with two electrodes).original state once the MAX-electrode gets in contact with the monitored medium.original state once the MAX-electrode is no longer in contact with the monitored medium.4 - Liquid level monitoring relay CM-ENS.2x | Data sheetData sheet | Liquid level monitoring relay CM-ENS.2x - 5Cascading of several devicesWith the CM-ENS.2x it is possible to use two devices in one tank. This enables, to realize a pre-warning with additional electrodes. In this way, two additional alarm outputs for exceeding or dropping below the normal level can be implemented in addition to the filling levels MAX and MIN. Also reserve pump can be connected to the additional device.Pump controlDevice ACMAXMINCMAXMINDevice BAlarmC o n t r o l p u m pAlarm, empty2C D C 252 015 F 0215Pump controlDevice ACMAXMINCMAXMINDevice BReserve pumpC o n t r o l p u m pReserve pump for filling2C D C 252 016 F 0215Fillling with alarm empty Filling with reserve pumpPump control Device ACMAXMINCMAXMINDevice BAlarmC o n t r o l p u m pAlarm, full2C D C 252 017 F 0215Pump controlDevice ACMAXMINCMAXMINDevice BReserve pumpC o n t r o l p u m pReserve pump for draining2C D C 252 018 F 0215Draining with alarm full Draining with reserve pumpElectrical connectionFunction diagramsDrain CM-ENS.xFill CM-ENS.x6 - Liquid level monitoring relay CM-ENS.2x | Data sheetTechnical dataData at T a = 25 °C and rated values, unless otherwise indicatedInput circuitType CM-ENS.2xSupply circuitRated control supply voltage U s CM-ENS.21: A1-A224-240 V AC/DCCM-ENS.23: A1-A2220-240 V ACCM-ENS.23: A3-A2110-130 V ACRated control supply voltage U s tolerance-15...+10 %Rated frequency50/60 HzFrequency range47-63 HzTypical current / power consumption24 V AC25 mA / 0.6 W110-130 V AC20 mA / 2.6 VA220-240 V AC8.5 mA / 2.1 VA24-240 V AC/DC11 mA / 2.6 VAPower failure buffering time min.20 msStart-up time t s range 0.1-1 kΩmax. 900 msrange 1-10 kΩmax. 900 msrange 10-100 kΩmax. 1.3 srange 100-1000 kΩmax. 6.3 sMeasuring circuit MAX-MIN-CSensor type electrodeMonitoring functions fill or drain, selectableMeasuring principle conductivity measurementNumber of electrodes3Response sensitivity adjustable: 0.1-1000 kΩMaximum electrode voltage 6 V ACMaximum electrode current 2 mAElectrode supply line max. cable capacity max. cable lengthrange 0.1-1 kΩ200 nF1000 mrange 1-10 kΩ200 nF1000 mrange 10-100 kΩ20 nF100 mrange 100-1000 kΩ 4 nF20 mMax. measuring cycle range 0.1-1 kΩ700 msrange 1-10 kΩ700 msrange 10-100 kΩ 1.1 srange 100-1000 kΩ 5 sUser interfaceIndication of operational statesControl supply voltage U green LEDOutput relay energized R yellow LEDElectrode / alarm status MAX/MIN yellow LEDData sheet| Liquid level monitoring relay CM-ENS.2x - 7Output circuitsKind of output11-12/14relay, 1 c/o (SPDT) contactOperating principle open- or closed-circuit principle (selectable)Contact material AgNi alloy, Cd freeRated operational voltage U e250 V ACMinimum switching voltage / Minimum switchting current12 V / 10 mAMaximum switchting voltage / Maximum switching current See ‘Load limit curves’ on page 10Rated operational current I e AC-12 (resistive) at 230 V 4 AAC-15 (inductive) at 230 V 3 ADC-12 (resistive) at 24 V 4 ADC-13 (inductive) at 24 V 2 AAC rating (UL 508)Utilization category (Control Circuit Rating Code) B 300 pilot duty; general purpose 250 V, 4 A, cos ϕ 0.75max. rated operational voltage300 V ACmax. continuous thermal current at B 300 5 Amax. making/breaking apparent power at B 3003600/360 VAMechanical lifetime10 x 106 switching cyclesElectrical lifetime AC-12, 230 V, 4 A0.1 x 106 switching cyclesMaximum fuse rating to achieve short-circuit protection n/c contact 6 A fast-acting n/o contact10 A fast-actingConventional thermal current I th 4 AGeneral dataMTBF on requestDuty time100 %Dimensions see ‘Dimensional drawings’Weight Screw connection technology Easy Connect Technology(push-in)net weight CM-ENS.210.125 kg (0.276 lb)0.117 kg (0.258 lb)CM-ENS.230.154 kg (0.340 lb)0.147 kg (0.324 lb)gross weight CM-ENS.210.150 kg (0.331 lb)0.142 kg (0.313 lb)CM-ENS.230.179 kg (0.395 lb)0.172 kg (0.379 lb) Mounting DIN rail (IEC/EN 60715), snap-on mounting without any tool Mounting position anyMinimum distance to other units CM-ENS.21: not necessaryCM-ENS.23: 10 mm if contact current > 2 AMaterial of housing UL 94 V-0 Degree of protection housing IP50terminals IP20Electrical connectionEnvironmental data8 - Liquid level monitoring relay CM-ENS.2x | Data sheetAmbient temperature ranges operation -25...+60 °C (-13...+140 °F)storage-40...+85 °C (-40...+185 °F)Damp heat, cyclic (IEC/EN 60068-2-30) 6 x 24 h cycle, 55 °C, 95 % RH Climatic class (IEC/EN 60721-3-3)3K5 (no condensation, no ice formation) Vibration, sinusoidal Class 2Shock, half-sine Class 2Isolation dataRated impulse withstand voltage U imp supply circuit / measuring circuit 4 kVsupply circuit / output circuits 4 kVmeasuring circuit / output circuits 4 kVoutput circuit 1 / output circuit 2 4 kVRated insulation voltage U i supply circuit / measuring circuit300 Vsupply circuit / output circuits300 Vmeasuring circuit / output circuits300 Voutput circuit 1 / output circuit 2300 VBasic insulation supply circuit / measuring circuit250 V AC / 300 V DCsupply circuit / output circuits250 V AC / 300 V DCmeasuring circuit / output circuits250 V AC / 300 V DCoutput circuit 1 / output circuit 2250 V AC / 300 V DCProtective separation (IEC/EN 61140, EN 50178)supply circuit / measuring circuit250 V AC / 300 V DC supply circuit / output circuits250 V AC / 300 V DC measuring circuit / output circuits250 V AC / 300 V DCPollution degree3Overvoltage category IIIStandards / DirectivesStandards IEC/EN 60947-5-1, IEC/EN 60255-27Low Voltage Directive2014/35/EUEMC Directive2014/30/EURoHS Directive2011/65/EUElectromagnetic compatibilityInterference immunity to IEC/EN 61000-6-2, IEC/EN 60255-26 electrostatic discharge IEC/EN 61000-4-2Level 3 (6 kV / 8 kV)radiated, radio-frequency,electromagnetic fieldIEC/EN 61000-4-3Level 3 (10 V/m)electrical fast transient / burst IEC/EN 61000-4-4Level 3, 2 KV / 5 kHzsurge IEC/EN 61000-4-5Level 3, installation class 3, supply circuit and measuring circuit1 kV L-L,2 kV L-earthconducted disturbances, induced byradio-frequency fieldsIEC/EN 61000-4-6Level 3, 10 Vvoltage dips, short interruptions andvoltage variationsIEC/EN 61000-4-11Class 3Interference emission IEC/EN 61000-6-3high-frequency radiated IEC/CISPR 22, EN 55022Class Bhigh-frequency conducted IEC/CISPR 22, EN 55022Class BData sheet| Liquid level monitoring relay CM-ENS.2x - 910 - Liquid level monitoring relay CM-ENS.2x | Data sheetTechnical diagrams Load limit curvesAC load (resistive)Reduction factor F for inductive AC loadDC load (resistive)Contact life time / number of operations N 220 V 50 Hz 1 AC, 360 operations/hDimensionsin mm and inchesAccessoriesin mm and incheswith DIP switchesFurther documentationDocument title Document type Document numberElectronic relays and controls Catalog2CDC 110 004 C02xxOperating and installation instructions CM-ENS Instruction manual1SVC 730 680 M0000You can find the documentation on the internet at /lowvoltage-> Automation, control and protection -> Electronic relays and controls -> Measuring and monitoring relays.CAD system filesYou can find the CAD files for CAD systems at -> Low Voltage Products & Systems -> Control Products -> Electronic Relays and Controls.Data sheet| Liquid level monitoring relay CM-ENS.2x - 11ABB STOTZ-KONTAKT GmbHP. O. Box 10 16 8069006 Heidelberg, Germany Phone: +49 (0) 6221 7 01-0Fax: +49 (0) 6221 7 01-13 25E-mail:*****************.comYou can find the address of your local sales organisation on theABB home page/contacts-> Low Voltage Products and Systems Contact usNote:We reserve the right to make technical changes or modify the contents of this document without prior notice. With regard to purchase orders, the agreed particulars shall prevail. ABB AG does not accept any responsibility whatsoever for potential errors or possible lack of information in this document.We reserve all rights in this document and in the subject matter and illustrations contained therein. Any reproduction, disclosure to third parties or utilization of its contents – in wholeor in parts – is forbidden without prior written consent of ABB AG.Copyright© 2017 ABBAll rights reserved D o c u m e n t n u m b e r 2 C D C 1 1 2 2 2 9 D 0 2 0 1 ( 0 3 / 2 0 1 7 )。

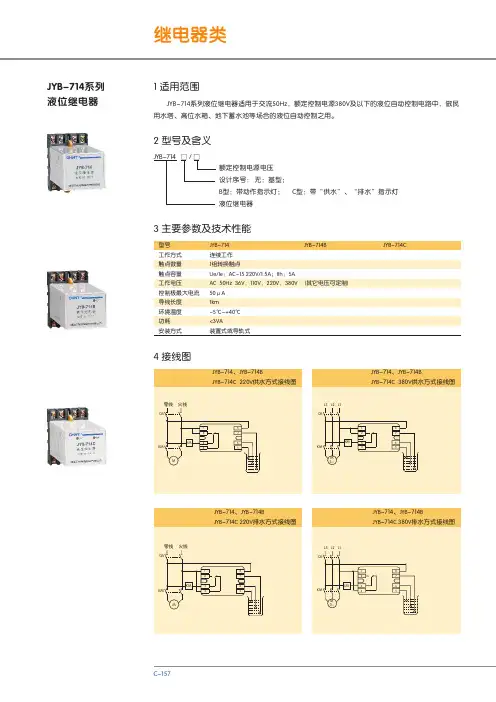

JYB-714系列 液位继电器 说明书
1 适用范围
JYB-714 □ / □
型号工作方式触点数量触点容量工作电压控制极最大电流导线长度环境温度功耗安装方式
JYB-714连续工作1组转换触点
Ue/Ie：AC-15 220V/1.5A；Ith：5A
AC 50Hz 36V，110V，220V，380V (其它电压可定制)50μA 1km -5℃~+40℃<3VA
装置式或导轨式
JYB-714B
JYB-714C
JYB-714系列液位继电器适用于交流50Hz，额定控制电源380V及以下的液位自动控制电路中，做民用水塔、高位水箱、地下蓄水池等场合的液位自动控制之用。
2 型号及含义
3 主要参数及技术性能
4 接线图
JYB-714系列液位继电器
额定控制电源电压设计序号： 无：基型；
B型：带动作指示灯； C型：带“供水”、“排水”指示灯液位继电器
5 外形及安装尺寸
C。
静电容液位开关sb507调试说明书
静电容液位开关sb507调试说明书摘要：一、概述- 静电容液位开关sb507 的简介- 文章目的与结构二、产品特点- 静电容液位开关sb507 的工作原理- 产品的主要性能参数- 适用范围与场景三、安装与调试- 安装前的准备工作- 安装步骤与注意事项- 调试流程与方法四、操作与维护- 开关的操作方法- 日常使用中的维护措施- 故障排除与处理五、总结- 静电容液位开关sb507 的优点与不足- 适用范围与限制- 应用前景与展望正文：一、概述静电容液位开关sb507 是一种新型的液位测量设备，具有测量准确、稳定性好、耐腐蚀性强等特点。
本文将详细介绍该产品的特点、安装与调试方法、操作与维护以及总结其应用前景。
二、产品特点1.工作原理静电容液位开关sb507 采用静电容测量原理，通过电容极板与液体之间的距离变化来检测液位高度。
当液位变化时，电容极板之间的距离随之改变，从而影响电容值，进而实现对液位的测量。
2.主要性能参数静电容液位开关sb507 的主要性能参数包括：测量范围、测量精度、工作电压、工作温度等。
这些参数决定了产品在实际应用中的性能表现。
3.适用范围与场景静电容液位开关sb507 广泛应用于各种工业场景，如石油、化工、冶金、制药等领域。
特别适用于高温、高压、强腐蚀、易燃易爆等恶劣环境中的液位测量。
三、安装与调试1.安装前的准备工作在安装静电容液位开关sb507 之前，需要对安装现场进行充分的了解，确保满足产品的工作环境要求。
此外，还需检查产品本身的状态，确保无损坏、无异常。
2.安装步骤与注意事项安装静电容液位开关sb507 的步骤如下：- 选择合适的安装位置，保证电容极板与液体表面之间有足够的距离- 安装支架，保证电容极板与液体表面平行- 将开关与支架连接，固定好- 接线，连接电源与信号输出在安装过程中，需要注意以下事项：- 避免液体直接冲击电容极板，以免影响测量精度- 接线时，确保接线端子牢固，以免松动导致故障- 安装过程中，避免对产品造成损坏3.调试流程与方法静电容液位开关sb507 的调试方法如下：- 接通电源，使开关处于工作状态- 通过信号输出端子，观察液位变化对应的电信号变化- 根据实际需要，调整产品的工作参数，以满足测量要求四、操作与维护1.开关操作方法静电容液位开关sb507 的操作方法如下：- 接通电源，使开关处于工作状态- 通过信号输出端子，观察液位变化对应的电信号变化- 根据实际需要，调整产品的工作参数，以满足测量要求2.日常维护措施在日常使用过程中，需要注意以下维护措施：- 定期检查产品的接线端子，确保牢固无松动- 避免液体直接冲击电容极板，以免影响测量精度- 定期清理产品表面的污垢，以免影响外观与工作性能3.故障排除与处理当静电容液位开关sb507 出现故障时，可以采取以下措施：- 检查电源接线，确保接线牢固无松动- 检查信号输出端子，确保连接正常- 检查产品的工作环境，确保满足产品的要求五、总结静电容液位开关sb507 具有测量准确、稳定性好、耐腐蚀性强等特点，适用于各种工业场景。

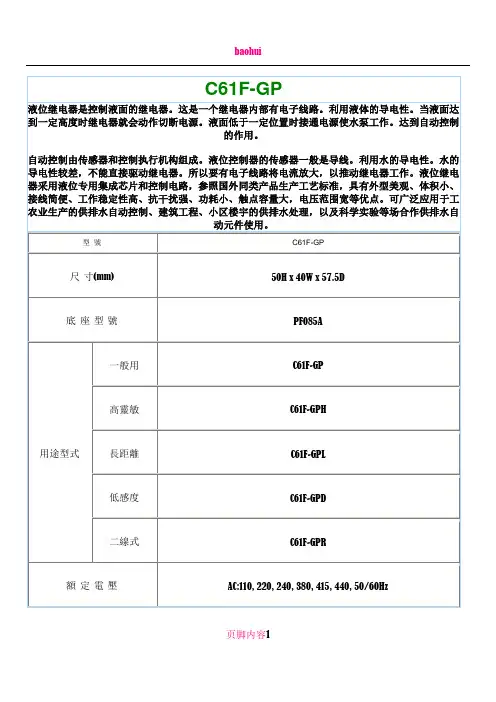

C61F-GP说明书
額定電壓值的85~110%
電極內電壓
8VAC(except HIGH SENSING 24VAC)
動 作 電 阻
4K Ω min.(GENERAL)
釋 放 電 阻
15K Ω min.(GENERAL)
反 應 時 間
動作 : 80 msec 以下, 釋放: 160 msec max
接 點 容 量
C61F-GP
液位继电器是控制液面的继电器。这是一个继电器内部有电子线路。利用液体的导电性。当液面达到一定高度时继电器就会动作切断电源。液面低于一定位置时接通电源使水泵工作。达到自动控制的作用。
自动控制由传感器和控制执行机构组成。液位控制器的传感器一般是导线。利用水的导电性。水的导电性较差，不能直接驱动继电器。所以要有电子线路将电流放大，以推动继电器工作。液位继电器采用液位专用集成芯片和控制电路，参照国外同类产品生产工艺标准，具有外型美观、体积小、接线简便、工作稳定性高、抗干扰强、功耗小、触点容量大，电压范围宽等优点。可广泛应用于工农业生产的供排水自动控制、建筑工程、小区楼宇的供排水处理，以及科学实验等场合作供排水自动元件使用。
型號
C61F-GP
尺 寸(mm)
50H x 40W x 57.5D
底 座 型 號
PF085A
用途型式
一般用
C61F-GP
高靈敏
C61F-GPH
長距離
C61F二線式
C61F-GPR
額 定 電 壓
AC:110, 220, 240, 380, 415, 440, 50/60Hz
5A, 250VAC(resistive load)
電 纜 長 度
1 Kmmax.(GENERAL)
拓展知识：液位继电器
位探头，继电器通过交流接触器接通水泵电源，开始给水池供水。待水位高于
高水位探头时，继电器通过交流接触器切新水泵电源，停止供水。
注:图8.2.20中FR为热继电器，在项目九的任务一中有详细的介绍。
[四、使用注意事项]
四、使用注意事项
1、为避免继电器频繁开关，中水位探头最好置于中间，不要太靠 近低水位或高水位探头。
图b三相供水接线图
[三、JYB-714型液位继电器的应用实例]
图a 单相供水接线图
图b三相供水接线图
图a和图b为供水接线图，图中的H、M、L分别代表高、中、低，其含义如 下：
(1)“高”为水池上限液位控制点，水位上升达到高点水位。水与探头(电 极)接触，继电器通过交流接触器自动关泵，停止供水。
(2)“中”为水池下限液位控制点，水位下降至中点水位以下，水与探头 (电极)脱离接触，继电器通过交流接触器自动开泵，给水池加水。
图1 JYB-714型液位继电器
[二、 JYB-714型液位继电器接线图]
二、 JYB-714型液位继电器接线图
图2 JYB-714型液位继电器端子接线图 JYB-714型液位继电器接线图如图2所示。JYB-714型液位继电器共有8个接 线端子，其中： ①、⑧端子为继电器工作电源接线端子，电源有AC380V和AC220V两种电源； ②、③、④端子为输出液位继电器的自动控制信号，③端子为输出信号公 共端，②和③之间输出供水泵液位控制信号，③和④之间输出排水泵液位控制 信号；
继电器触头来回抖动
原因 继电器1、8端子之
间可能无电压 检查5、6、7脚高 、中、低端探头连 接是否正常；是否 有断路或者短路 电源不符或探头氧
化
排除方法 检正错误接线、检查断路或

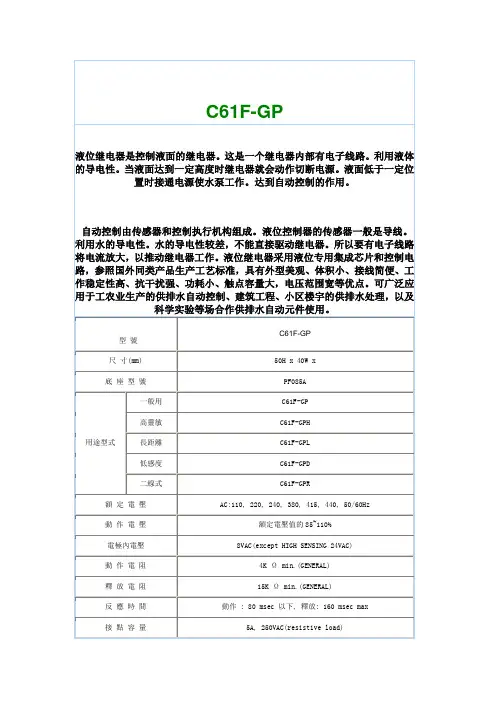

C61F-GP说明书
C61F-GP
尺 寸(mm)
50H x 40W x
底 座 型 號
PF085A
用途型式
一般用
C61F-GP
高靈敏
C61F-GPH
長距離
C61F-GPL
低感度
C61F-GPD
二線式0, 240, 380, 415, 440, 50/60Hz
動 作 電 壓
電 纜 長 度
1 Kmmax.(GENERAL)
使用方法：控制器通电后，当电极探头E1，E2未淹没时，此种状态下，控制器常闭触点断开，常开触点闭合；当电极淹没后，此状态下常闭/常开均复位。
額定電壓值的85~110%
電極內電壓
8VAC(except HIGH SENSING 24VAC)
動 作 電 阻
4K Ω min.(GENERAL)
釋 放 電 阻
15K Ω min.(GENERAL)
反 應 時 間
動作 : 80 msec 以下, 釋放: 160 msec max
接 點 容 量
5A, 250VAC(resistive load)
C61F-GP
液位继电器是控制液面的继电器。这是一个继电器内部有电子线路。利用液体的导电性。当液面达到一定高度时继电器就会动作切断电源。液面低于一定位置时接通电源使水泵工作。达到自动控制的作用。
自动控制由传感器和控制执行机构组成。液位控制器的传感器一般是导线。利用水的导电性。水的导电性较差，不能直接驱动继电器。所以要有电子线路将电流放大，以推动继电器工作。液位继电器采用液位专用集成芯片和控制电路，参照国外同类产品生产工艺标准，具有外型美观、体积小、接线简便、工作稳定性高、抗干扰强、功耗小、触点容量大，电压范围宽等优点。可广泛应用于工农业生产的供排水自动控制、建筑工程、小区楼宇的供排水处理，以及科学实验等场合作供排水自动元件使用。
JYB-714型液位继电器演示教学
J YB- 7 1 4 型液位继电器①、⑧端子为继电器工作电源接线端子，电源有 AC380V 和AC220V 两种电源, 图2中液位继电器电源为AC220V ，即①端子接L1，⑧端子接N ;JYB-714型液位继电器水泵控制是水利水电高职机电类专业学生必须掌握的技能，而液位继电器又是水 泵常规控制的核心元件，设计开发合适的液位继电器应用实验项目作为教室的辅助教 学手段，有助于帮助学生正确理解和掌握液位继电器的工作原理及应用。
1 JY B-714型液位继电器简介JYB-714型液位继电器如图1所示，属于晶体管继电 器，分为底座和本体两部分。
作为一般科学实验及工业生产 自动控制的基本元件，适用于额定控制电源电压不大于 380V ，额定频率50Hz ，约定发热电流不大于3A 的控制电 路中作液位控制元件；按要求接通或分断水泵控制电路，实 现了自动供水和排水的功能，是液位控制电路中的核心元 件。
具有电路简便、体积小、重量轻、功耗小、稳定性高的 优点，而且采用了电子管插入式结构，维修方便。
2 JY B-714型液位继电器教学演示实 验开发2.1实验目的认识、熟悉液位继电器。
了解 JYB- 714 型液位继电器的结构，电源类型，接 线端子数目、作用，接线方式等。
2.2应用场合和实验性质适用于教室或实验实训室，作为辅助教 学手段。
现场接线、工作演示。
如果学生自 己接线并进行操作即可变成实训性质的实 验。
2.3设备材料及工具JYB-714型液位继电器一只 （AC220V ），红绿信号灯各一只 （AC220V ），一个带软线的单相插头、软 线长度与教室插座位置匹配，2米导线，剥 线钳，螺丝刀，一杯自来水（水杯透明）。
O红 灯绿 灯L 1N2.4实验接线图如图2所示。
JYB-714型液位继电器共有r 'iJLBV.C高水位低水位图2 JYB-714型液位继电器教学演示实验接线图8个接线端子，其中:②、③、④端子输出液位继电器的自动控制信号，输出端子工作电压为AC220V，③端子为输出信号公共端，②和③之间输出供水泵液位控制信号，③和④ 之间输出排水泵液位控制信号；⑤、⑥、⑦为水池中液位电极A、B、C对应的接线端子，液位电极端子间为DC24V的安全电压，⑤端子接高水位电极A，⑥端子接低水位电极B,⑦端子接水池中位置最低的公共电极C。
液位继电器说明书
液位继电器说明书篇一：JYB系列液位继电器使用说明书JYB系列液位继电器使用说明书JYB系列液位继电器型号定义：工作电压42X56X10940.5X62X97设计序号（系列代号；见表）二.工作特性与工作原理本系列电子式液位继电器采用进口集成电路。
通过检测水阻的方法，控制继电器自动接通水泵电源进行供水，水满后自动切断水泵电源停止供水。
由于采用交流辅助电源作为有源控制探头，增强了产品抗干扰能力和产品远距离控制的能力。
采用大功率继电器输出，可直接控制1KW以内的水泵正常工作，采用螺钉或标准导轨安装，使用方便。
三．安装。
使用操作说明供水方式接线时，低端探头放在水池的底部，假如要把水池中的水用光后再打水，尽量可把中端探头靠近水池的底部，如需要水池中水位始终在高处，可调整中端探头的高度，高端探头为水池打水最高度的限制，当水池的水打满到高端探头时，水泵停止打水，当水池中的水用到低于中端探头时，水泵又开始打水，严禁自来水或外界无水时继电器工作，否则时间过长将烧坏水泵。
排水方式接线时，低端探头放在水池的底部，假如要把水池中的水排光，尽量可把中端探头靠近水池的底部，当外界的水流满至高端探头时，水泵开始排水，当水池中的水位排到低于中端探头时，水泵停止工作。
四．接线图JYB714、JYB714A供水方式接线图JYB714、JYB714A排水方式接线图篇二：C61F-GP说明书篇三：仪表说明书HC系列智能测控仪使用说明书北京京汇川仪表科技有限公司地址(Add)：北京海淀区知春路甲48号盈都大厦C座1-11A电话（TEL）：传真（FAX）：010-一、概述HC—100智能测控仪是智能型、高精度的数显温度、压力、液位测量控制仪表，与温度、压力、液位传感器及变送器配接可构成各种量程和规格的温度、压力、液位测控系统。
HC—100智能测控仪的输入信号通过参数设置不需用户做硬件跳线，输入端子只需3个就能满足热电偶、热电阻、0～10mA或4～20mA标准电流、0～5V、1～5V标准电压信号的要求。
UDZ电接点液位计说明书
目录1．概述 2 2．技术特性 3 3．工作原理 7 4．仪表结构 8 5．使用方法 9 6．仪表成套性14一、概述UDZ—（SX)-02S型,UDZ—（SX）—01S型双色电接点液位计采用红绿两组发光管在显示中模拟水（绿)与汽（红），明显指示水位在容器中的位置，(01S型为中低压液位计,02S型为高压液位计，03S型为超高压液位计，04S型为超高高压液位计）整套仪表包括一次测量筒和二次仪表。
双色电接点液位计突出的优点,能适应锅炉变参数运行，在锅炉起停等变参数运行工况下,仪表均能在控制室内准确地显示水位。
由于它的水位容器截面较大、水柱的温降所引起的冷却误差远比云母（玻璃）水位计小。
电接点液位计的水容器离汽鼓很近、电接点至二次仪表又全是电信号传送、故本仪表不仅时延小，而且无机械传动所产生的变差和刻度误差、不需要进行误差计算和调整，不需要复杂的校验装置，使仪表检修,校验大为简化,电接点液位计构造简单、体积小、并省去了笨重的差压计、传压导管和阀门减少金属消耗量、减轻了工人的检修劳动强度.制造许可证号码：渝制00000677号。
双色电接点液位计具有工作原理和结构简单、造价低、显示直观、运行可靠、判断和排除故障方便、维修量小等优点。
还可根据用户需要，加装4—20mA信号输出,供用户远传控制。
03、04型测量筒根据30万以上电力机组工况超高压力和临界要求。
对整体密封性能，结构强度等要求更高，因此本结构选择合理的材质，改变了传统的结构，提高了运行中的安全系数。
同时新的结构给安装和维修带来很大方便。
本仪表主要用于监视锅炉汽包水位、高压加热器、低压加热器、除氧器、蒸发器、凝气器、直流锅炉启动分离器和双水内冷发电机水箱等水位测量和其它导电液体的液位测量，但不适用于易燃易爆介质。
目前我厂生产的双色电接点液位计、接点是以超纯氧化铝瓷管作绝缘子的.一次测量筒共有几个接点、故二次仪表有几个显示点.另外二次仪表还具有越限报警、满水、缺水保护等性能。
人民电器 JYB系列液位自动控制继电器 产品说明书
□ □ 温度：周围环境温度不高于+40℃及不底于-5℃；□ 湿度：安装地点的空气相对湿度在最高温度为+40时不超过50%，在较低的温度下可以有较 高的相对湿度，对由于温度变化在产品上偶尔产生的凝露应采取特殊的措施。
□ 污染等级：3级。
□ 安装环境：在无显著振动和冲击的地方。
在无爆炸危险的介质中，且介质中无足以腐蚀金属 和破坏缘的气体与尘埃；在没有雨雪侵袭的地方；海拔：海拔高度不超过2000米；JYB 系列液位自动控制继电器，适用于交流50Hz /60Hz ，额定控制电源电压致380V 的控制电路作民用水塔、高位水箱、地下储存水池等场合的液位自动控制之用，按要求进行供水或排水。
本产品不适应于诸如：油、纯净水、易燃易爆的化学液体及密度较大的污水等导电性很差液体的液体控制。
产品符合：GB/T 14048.5、IEC60947-5-1标准。
表1正常工作条件和安装条件主要技术数据JYB 系列液位继电器产品概述选型指南107不同型号的区别见表1电源45(-)81电源23中76高低(+)图1JYB-2、JYB3、JYB714接线图--图2 供水型AC220V接线图KMSA电源图3 供水型AC380V接线图电源图4 排水型AC220V接线图SA电源图5 排水型AC380V接线图接线图外形及安装尺寸JYB2、JYB3、JYB714的安装尺寸---订货须知用户在订货时应注明继电器型号、规格、额定电压和数量。
例如:JYB-714AC380V 数量50台108。
JYB系列液位自动控制继电器 说明书
3.2 技术参数3.2.1 额定电源电压: AC36V , A C110V , A C220V , A C380V 50Hz ;3.2.2 电源电压允许波动范围：85%~110%;3.2.3 机械寿命： 不低于100万次;3.2.4 电寿命：不低于10万次;3.2.5 外壳防护等级：IP20;3.2.6 辅助电路使用类别：AC-15, Ue=220V, Le=1.5A;3.2.7 触点数量：1组转换;3.2.8 不同型号的区别见表1表1产品型号工作模式工作指示触电容量安装方式JYB-1带有电源指示灯3A AC220V(阻性)JYB-2 JYB-3 JYB-714 排水型 供水型 有电源指示和动作指示 无电源指示灯3A AC220V(阻性)装置式和35cm 导轨安装式供水/排水型供水/排水型5A AC220V(阻性) 3.2.9 抗干扰耐受能力见表2静放电耐受能力辐射电磁场耐受能力快速瞬变耐受能力浪涌(冲击)耐受能力空气±8×(1±10%)KV试验电场强度10×(1±10%)V/m 对电源线2KV，持续时间1min 开路实验电压2×(1±10%)KV表2项目严酷等级额定电源电压功能代号液位继电器设计序号1:基本型 2:排水型 3:供水型JYB - 714 /JYB 系列液位自动控制继电器(以下简称液位继电器)，适用于交流50Hz/60Hz ，额定控制电源电压至380V 的控制电路作民用水塔、高位水塔、地下储存水池等场合的液位自动控制之用，按要求进行供水或排水。
本产品不适应于诸如:油、纯净水、易燃易爆的化学液体及密度较大的污水等导电性很差液体的液位控制。
产品符合GB14048.5、IEC60947-5-1标准的要求。
1 主要用途适用范围2.1 正常工作条件2.1.1 海拔高度不超过2000米；2.1.2 周围环境温度不高于+40℃及不低于-5℃；2.1.3 安装地点的空气相对湿度在最高温度为+40时不超过50%，在较低的温度下可以有较高的相对湿度，对于温度变化在产品上偶尔产生的凝露应采取特殊的措施。
液位计说明书um101
3.2 3.3 3.4
按键定义................................................13 用户参数设置（密码：3456）..............................14 RS-485 接口说明..........................................15
表21接线端子功能表序号端子功能备注1棕2红3黄4蓝屏蔽5黑传感器接线端子接线按颜色接6420ma输出正7420ma输出负液位输出8ars485总线a9brs485总线b7um超声波液位计说明书15继电器常开端子16继电器公共端子17上上控继电器常闭端子可设置高高报警18继电器常开端子19继电器公共端子20上控继电器常闭端子可设置高报警21继电器常开端子22继电器公共端子23下控继电器常闭端子可设置低报警23继电器常开端子24继电器公共端子25下控继电器常闭端子可设置低低报警2627dc24v24v直流供电订购是可选2728ac220v220v交流供电订购是可选为了保证工作人员和仪表的安全请按照如下顺序来完成电气连接
-2-
第2章
2.1 安装说明
安 装
第 2 章 安 装
为了保证安装人员的安全和仪表的正常工作，请按照如下顺序进行安装： 1、安装仪表箱和传感器的支架； 2、将变送器装入仪表箱并固定； 3、安装传感器； 4、电气连接。 2.2 变送器安装 1、在选择变送器安装位置时，需要遵循如下原则： ◆ 避免变送器受阳光直射； ◆ 避免使变送器产生过多震动； ◆ 如果情况允许，应将变送器安装于稍稍高于操作者平视水平的位置，这样将 会有利于操作者可以非常舒服地浏览前部面板和进行控制操作； ◆ 为变送器箱体的开启和维护留出足够的空间，变送器尺寸如图2-1所示。 2、变送器尺寸
AFR-1 液位继电器 说明书
AFR-1液位继电器使用说明书
一、用途
AFR –1液位继电器采用液位专用集成芯片和控制电路，参照国外同类产品生产工艺标准，具有外型美观、体积小、接线简便、工作稳定性高、抗干扰强、功耗小、触点容量大，电压范围宽等优点。
可广泛应用于工农业生产的供排水自动控制、建筑工程、小区楼宇的供排水处理，以及科学实验等场合作供排水自动元件使用。
二、技术参数
1、工作电源：AC380V、AC220V（AC36V、AC24V ）
50/60Hz
2、功耗：≤3伏安
3、控制容量:
4、控制方式：1NO、1NC 转换，控制极中最大电流：50mA
5、工作性能：可连续工作
6、机械寿命：100x 100000
7、电气寿命：10x 100000
8、触点容量：5A /250VAC 9、环境温度：-10℃～+50℃10、环境湿度：38～80℃RH
三、接线图1、上、下限水位供水接线图
2、恒水位供水接线图
3、上、下限水位排水接线图
4、恒水位排水接线图
注：E1、E2、E3三条液位传感线可采用单芯铜电线，如液体属于腐蚀性的，则在伸入液体部分焊接上不锈钢条。
电压
（AC）
电阻感
性
COS∮=1COS∮=0.4220V
6A 2A 380V 3A
1A。
欧姆龙液位开关说明书
开关液位设备概要选择机型的标准故障检查液位设备Q&A关于施工资料参考电极式液位开关（61F）作为电气性液位检测方式，被广泛用于以大厦、集中住宅的上下水道为主及钢铁、食品、化学、药品、半导体等各种工业、农业水、净水场、污水处理等的液面控制。
一旦电极接触到液体，通过液体可以闭合电路（电气流通的道路），根据流过的电流检知液位控制的动作原理，是以所谓的导电性液体为控制对象的液位开关。
进行检测时，直接检测液体的电极间电阻，根据大于或小于已设定的电阻值，来判断有无液面。
■基本原理以一般接收上水道供水的情况为例来进行说明。
通常，在大厦、集中住宅区等中，一旦接水槽接收供水后，就会将水送到设置在屋顶上的高架水槽内，然后再分配到各楼层。
在高架水槽内，如果因水的消耗而导致水槽内的水位下降，通过泵从接水槽中再进行补充。
达到一定的水位后，即可停止泵了。
（参照图1）在高架水槽内，可以进行水位的控制，以保持上限和下限间的水位。
可以根据下列工作原理来进行这一水位控制。
图1. 水槽的供水控制●根据水位对泵进行ON、OFF控制（2根电极式）①如图2，电极E1未接触到液面时，电流流通的电路（E1-E3间）为开路，没有电流通过。
因此，继电器「X」不动作，继电器「X」的接点仍为“b侧”。
②如图3，电极E1接触到液面时，为电路闭合状态（液体将E1-E3间闭合），因此，继电器「X」动作，接点移动到“a侧”。
若将该继电器接点连接到接触器，则可根据液面的位置对泵进行ON、OFF控制。
但是，如图2、图3，如果仅有2根电极，电极E1附近会发生波动，导致继电器抖动。
为此，电极式液位开关有自我保持电路。
（图2、图3用于水位的报警等方面）图2 水位低时图3 水位高时●带自我保持电路的实用性水位控制（3根电极式）如图4所示，使用E1、E3电极以外的E2电极，通过a2接点连接E2、E1。
此时（前页的②）液面接触电极E1、继电器「X」动作，如果接点变为“a侧”，即使接下来液面低于E1，E2-E3间的电路也可以保持闭合状态。
【7A文】电极式液位开关说明书
电极式液位开关一、工作原理电极式液位开关是利用液体之导电性来侦测液位高低。
桶槽内装的物质一旦触及极棒，便会导电因而检出信号。
经控制器的信号放大后，再输出一接点信号，供使用者做液位的控制。
接线示意图二、产品特点1、适用于控制任何导电液体之液面。
（禁止使用于挥发性液体）2、具有突波保护功能，可有效防止突波干扰3、可做多点控制，控制位置可由使用者需要订制4、电极头使用低交流电压，可避免电解作用，并可延长使用寿命5、具有两只指示灯，可显示供水及排水状态三、技术参数电极棒部分：1、接液材质（可选）：SUS304/316L+PP（PE）工作温度：-20～80℃SUS304/316L+PTFE工作温度：-20～200℃TI+PTFE工作温度：-20～200℃2、过程连接：螺纹或法兰，（大小跟所需控制液位点数有关）控制器：1、电源电压：220VAC、24VAC（可选）2、触点容量：240VAC/24VDC5A，SPDT3、一个控制器对应一个液位点输出（检测几个液位点对应配几个控制器，且每个控制器的公共极均需同电极棒的公共极相连）。
四、注意事项1、只供垂直安装2、电压波动范围在±15%以内，电压要稳定3、避免安装在大震动或冲击场所（可能导致误动作）4、不导电的液体不适用本产品，如：汽油、柴油、重油、纯水等。
5、所有的极棒需与最长的极棒相差至少50mm以上（如图）6、当液体接触到电极时，其动作的作罢会因液体种类不同及电源电压变化而会有变动。
7、为了使电极棒在水中确保不会相互接触，可以在极棒上缠上胶带，但必须缠在极棒前端100mm以后的部分。
电接点液位计说明书模板
吉林隆华电力仪器仪表有限公司电接点液位计说明书一、用途：LHDJ-1.6-32 型系列电接点式液位计主要用于各种锅炉汽包、储集器、除氧器、加热器及水箱的水位测量。
其二次仪表具有触点报警输出和4~20mA模拟量输出。
可直接参与闭环控制系统和连锁控制系统。
二、结构及工作原理：1、液位计构成电接点式液位计主要由测量筒体、陶瓷电极、二次仪表等几部分构成，见图1。
图1 结构原理图2、二次仪表二次仪表显示为双色光柱形式，以区分水与汽，其中液相部分为绿色，汽相部分为红色，同时具备数码显示功能，直观显示水位。
二次仪表操作采用功能菜单方式，水位设定最大指示为24点，7路可在线编程的任意高低位报警输出（面板有报警指示灯），全部参数均可在线设定，并具有掉电记忆功能。
由于二次仪表是通用型设计，故可适应国内不大于24点水位、输出不多于7路开关量的各种电接点测量筒及各种地域的水阻值。
增强型二次仪表可提供4-20mA模拟信号输出，适用于就地控制或与DCS系统连接。
同时，二次仪表利用CMOS高输入阻抗的特点，信号输入回路仅有微电流通过电极，可以使被测液体对电极的化学腐蚀减少到最低限度，以延长电极的使用寿命。
3、测量筒结构：测量筒是液位计取得水位信号的重要设备，长度及测量点数按用户要求而定。
三、主要技术参数：1、测量筒1.1 公称压力：1.6~32MPa1.2 工作压力：1.0~21.5MPa1.3 工作温度：饱和温度1.4 接口方式：法兰连接或焊接1.5 连通管规格：¢38×51.6 排污管规格：¢28×41.7 筒体直径：1.6~10MPa（公称压力），¢89×1310~32MPa（公称压力）¢102×221.8 电极点数分布中心距 点数电极点分布 报警点 44015 0，±15，±30，±50，±75，±100，±150，±200 用户 自定 60017 0，±15，±30，±50，±75，±100，±150，±200，±250 67019 0，±15，±30，±50，±75，±100，±150，±200，±250，±300 80019 0，±15，±30，±50，±75，±100，±150，±200，±250，±300，±350 ≥1000 根据用户要求，可造19点，24点2、二次仪表2.1工作环境条件环境温度：-10℃—50℃相对湿度：<80% 无凝结2.2电源：AC220V ±5% 50HZ <1A2.3被测液体阻抗条件：0-100K Ω2.4功耗：<20VA2.5盘装式2.6外形尺寸：160×80×145（mm)(高×宽×长）2.7表盘开口尺寸：152×76（mm)(高×宽)2.8报警输出：7路报警输出，无源常开触点(220V/100mA),可在线任意设定，自动记忆。
德力西 JYB-18系列液位继电器 说明书
二、工作特征与工作原理三、技术特征1.3 正常工作条件及安装条件1.3.1 使用环境：海拔高度不超过2000米；周围环境温度不高于+40℃及不低于-5℃；额定控制电源电压变化范围为85%-110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃；在雨雪侵袭不到的地方。
1.3.2 垂直或水平安装。
六、接线及工作时序图四、安装、使用操作说明1.1 适用范围JYB-18系列液位继电器可用于科学试验、工业生产及家用水塔水位自动控制，作为电路中换接电路的自动控制部件。
执行标准：GB/T 14048.51.2 型号定义-2--3-额定控制电源电压Us:见3.5A :为基本型；B 设计序号液位继电器为多功能型-1--4-一、概 述JYB - 18本系列液位继电器采用进口集成电路。
通过检测水阻的方法，控制继电器自动接通水泵电源进行供水，水满后自动切断水泵电源停止供水，由于采用交流辅助电源作为有源控制探头，增强了产品抗干扰能力和产品远距离控制的能力。
采用继电器输出，可直接控制水泵正常工作，采用螺钉或标准导轨安装，使用方便。
3.1 额定绝缘电压Ui：AC 220V3.2 额定冲击耐受电压Uimp：AC1.5kV3.3 使用类别下各个额定工作电压Ue/额定工作电流Ie： AC-15 Ue/Ie：AC380V/0.19A DC-13 DC220V/0.14A 3.4 约定发热电流Ith：5A3.5 额定控制电源电压Us:AC /DC24V ～240V 3.6 污染等级：33.7 触点数量：一组转换；3.8 触点容量：AC220V 5A(阻性)3.9 机械寿命：大于或等于100万次3.10 电寿命：大于或等于10万次3.11 探头控制极电流：大于50uA3.12 与短路保护器(SCPD)的协调配合：推荐使用SCPD为RT16-00，6A 的熔断器，基本保护类型“1”型协调配合，即继电器在短路条件下不应对人及设备引起危害，在未修理或更换零件前，不允许继续使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液位继电器说明书篇一：JYB系列液位继电器使用说明书JYB系列液位继电器使用说明书JYB系列液位继电器型号定义：工作电压42X56X10940.5X62X97设计序号（系列代号；见表）二.工作特性与工作原理本系列电子式液位继电器采用进口集成电路。
通过检测水阻的方法，控制继电器自动接通水泵电源进行供水，水满后自动切断水泵电源停止供水。
由于采用交流辅助电源作为有源控制探头，增强了产品抗干扰能力和产品远距离控制的能力。
采用大功率继电器输出，可直接控制1KW以内的水泵正常工作，采用螺钉或标准导轨安装，使用方便。
三．安装。
使用操作说明供水方式接线时，低端探头放在水池的底部，假如要把水池中的水用光后再打水，尽量可把中端探头靠近水池的底部，如需要水池中水位始终在高处，可调整中端探头的高度，高端探头为水池打水最高度的限制，当水池的水打满到高端探头时，水泵停止打水，当水池中的水用到低于中端探头时，水泵又开始打水，严禁自来水或外界无水时继电器工作，否则时间过长将烧坏水泵。
排水方式接线时，低端探头放在水池的底部，假如要把水池中的水排光，尽量可把中端探头靠近水池的底部，当外界的水流满至高端探头时，水泵开始排水，当水池中的水位排到低于中端探头时，水泵停止工作。
四．接线图JYB714、JYB714A供水方式接线图JYB714、JYB714A排水方式接线图篇二：C61F-GP说明书篇三：仪表说明书HC系列智能测控仪使用说明书北京京汇川仪表科技有限公司地址(Add)：北京海淀区知春路甲48号盈都大厦C座1-11A电话（TEL）：010-8212461982121435 58731899传真（FAX）：010- 82124619一、概述HC—100智能测控仪是智能型、高精度的数显温度、压力、液位测量控制仪表，与温度、压力、液位传感器及变送器配接可构成各种量程和规格的温度、压力、液位测控系统。
HC—100智能测控仪的输入信号通过参数设置不需用户做硬件跳线，输入端子只需3个就能满足热电偶、热电阻、0～10mA或4～20mA标准电流、0～5V、1～5V标准电压信号的要求。
主要特点：◆采用当今先进的单片微机作主机，减少了外围部件，提高了可靠性。
◆集多种输入型号、输出方式于一机。
◆采用WATCHDOG 电路、软件陷阱与冗余、掉电保护、数字滤波等技术，注重现场容错能力，使整机具有很强的抗干扰能力。
◆采用双四位LED数码显示，可同时显示测量值与报警点设定值。
二、主要技术指标：基本误差：0.2％FS±1个字，16位A/D转换器。
分辨力：1、0.1 采样周期：0.5秒显示：双四位LED数码管显示输入信号：标准电流 0～10mA、4～20mA 标准电压 0～5V，1～5V热电偶 K、S、B、T、E、J、WRE、N 热电阻 Pt100、Cu50、Cu100冷端补偿误差：±1℃报警输出：二限报警或四限报警，每个输出根据需要可设定为上限报警、下限报警或禁止使用，继电器输出触点容量 AC220V/5A或AC220V/1A。
变送输出：4～20mA、0～10/20mA（负载电阻≤250Ω，负载过大需注明） 1～5V、0～5V、0～10V（负载电阻≥200K Ω）通讯输出：隔离串行双向通讯接口RS485/RS232/Modem 波特率1200～9600bps内部自由设定馈电输出：DC24V/30mA、DC12V/30mA温度补偿：0～50冷端温度自动补偿，误差：±1℃电源：开关电源 85～265VAC或DC24V或DC12V 功耗：4W 环境温度：0～50℃环境湿度：面板尺寸： 160mm×80mm、96mm ×96mm、96mm×48mm、72mm×72mm、48mm×48mm（本公司仪表自行开发生产，种类多，如用户可选快速采样，最快可以200次/秒，高精度18位A/D采集，满5位显示或6位显示，液晶显示，特殊的输入信号，多个继电器报警蜂鸣器输出，大功率的馈电输出等，订货时注明）（一）面板说明 HA-HA报警灯 LA-LA报警灯 OUT-输出指示灯 COM- 通讯指示灯 AT-自整定状态灯PV-测量值显示窗 SV-设定值显示窗（二）上电自检⑴按仪表的端子接线图连接好仪表的电源、输入、输出、报警等接线。
⑵仔细检查仪表的接线，正确无误后方可打开电源。
⑶接通电源后仪表上排显示HELO下排显示PASS字样表示仪表自检通过，如果显示-HH-表示超量限或断偶及热阻开路，仪表采用人机对话形式来输入参数，用各种提示符来提示应输入的数据。
（三）按键功能SET—在设定状态时，用于存贮参数的新设定值并选择下一个设定参数▲—在设定状态时，用于增加设定值▼—在设定状态时，用于减少设定值A/M—在设定过程中，按一下返回上一次设定操作，按下不动约2秒钟则退出设定状态。
当仪表带蜂鸣报警功能时，按此键可消音●—手动打印键或其他特殊用途（四）参数设定在设定状态下，仪表上排显示参数提示符，下排显示设定值；工作状态下，上排显示测量值（PV），下排显示可根据需要设定。
如果设定过程中20秒钟不改变参数，则仪表自动返回运行。
参数设定如下：(1) 开锁：按下SET键，上排显示窗出现Loc，下排显示窗显示oFF，必须按▲键把oFF改成oN后，才能修改报警点设定值，当Loc设定为oFF时，报警点设定值禁止修改，只能浏览。
(2) 报警点设定：HA—第1报警点设定值。
LA—第2报警点设定值。
HHA—第3报警点设定值。
LLA —第4报警点设定值。
仪表具有两限报警或四限报警输出，报警输出方式有上限报警（即高于设定值报警动作）、下限报警（即低于设定值报警动作）和禁止使用三种。
报警输出方式由报警允许参数（HHAo、HAo、LAo、LLAo）来设定。
详细请见第五节。
(3) 报警点设定完毕后，按下SET键，上排显示-Cd-，下排显示1230，用▲和▼键将1230设成1234, 再按SET键才进入二级参数设置状态，输入其他值无效，以防止非技术人员误修改参数。
(4) Sn—仪表输入信号。
注：输入信号选择对照表(自由输入由内部自动完成, 无需用户进行任何硬件调整。
)(5) dot—小数点设定，范围0～3。
(6) inPL—线性输入下限对应显示值，即仪表量程下限，范围-999～9999。
(7) inPH—线性输入上限对应显示值，即仪表量程上限，范围-999～9999。
(8) HAo—第1报警点报警方式。
设定为-HH-表示测量值高于第1报警点设定值时报警（上限报警），设定为-LL-表示测量值低于第1报警点设定值时报警（下限报警），设定为OFF时表示此点禁止报警。
(9) LAo—第2报警点报警方式。
(10) HHAo—第3报警点报警方式。
(11) LLAo—第4报警点报警方式。
(12) HY-H—第1报警点报警回差值(当HAo设为OFF时则此项关闭)。
(13) HY-L—第2报警点报警回差值（当LAo 设为OFF时则此项关闭）。
(14) HYHH—第3报警点报警回差值（当HHAo设为OFF时则此项关闭）。
(15) HYLL—第4报警点报警回差值（当LLAo设为OFF 时则此项关闭）。
(16) bS—变送输出方式，可选择1～5V、0～5V、4～20mA、0～10mA、0～20mA几种方式。
(17) bS-L —变送输出下限时对应的仪表测量显示值。
(18) bS-H—变送输出上限时对应的仪表测量显示值。
（参见后面第六项“变送输出”）(19) oSEt—调零点校正系数范围-99.9～99.9，修正后显示值=修正前测量值+oSEt,出厂值oSEt=0.0(20) FSEt—调满度校正系数范围0.500～2.000，修正后显示值=FSEt×（修正前的测量值+oSEt）,出厂值FSEt=1.000。
(21)Lb—数字滤波参数，设置范围为0～5。
Lb越大，测量值越稳定，但响应也越慢。
一般在测量值受到较大干扰时，可逐步增大Lb值，调整使测量值间跳动小于2～5个字。
在实验室对仪表进行计量检定时，则应将Lb设置为0或1以提高响应速度。
(22) Addr—仪表的通讯地址，范围1～99。
(23) bAUd—通讯的波特率，范围1200～9600。
(24) C-oP—选择通讯协议，设为ON时为Modbus协议，设为OFF为本公司开发的协议。
(25) LdiS—仪表工作时下排显示值，显示项目为HHA、HA、LA、LLA、Addr、OFF，如果此项设为OFF，则仪表工作时下排无显示,单显示仪表选择此方式,如果设为Addr则仪表工作时下排显示仪表通讯地址。
设定的提示符根据用户要求可能有变动,内容上有增减，以满足个性化需求。
五、报警⑴当仪表进入第1报警点报警状态时，HA指示灯亮，且相应继电器HA常开触点闭合。
⑵当仪表进入第2报警点报警状态时，LA指示灯亮，且相应继电器LA常开触点闭合。
⑶当仪表进入第3报警点报警状态时, HA指示灯闪烁，且相应继电器HHA常开触点闭合。
⑷当仪表进入第4报警点报警状态时，LA指示灯闪烁，且相应继电器LLA常开触点闭合。
⑸报警回差（HY-H、HY-L、HYHH、HYLL）为避免测量值在报警临界点波动时报警输出频繁动作，仪表使用了报警回差参数。
Ⅰ、以第1报警点报警为例：此报警点报警方式设为上限报警（即HAo设为-HH-），当测量值大于HA+HY-H时，仪表进入报警状态，当测量值下降到HA值时仪表并未停止报警，只有在测量值低于HA—Hy-H 时，仪表才解除报警状态。
Ⅱ、以第2报警点报警为例：此报警点报警方式设为下限报警（即LAo设为-LL-），当测量值下降到LA—HY-L时，仪表进入报警状态，当测量值上升到LA+HY-L时，仪表才解除报警状态。
六、变送输出仪表可把测量值变送输出为标准信号，输出形式由“bS”参数确定，测量值变送范围由“bS-L”及“bS-H”参数确定。
如测量温度信号PT100，要求0℃时输出4mA,150℃时输出20mA，则bS=4-20,bS-L=0.0，bS-H=150.0。
那么仪表显示75.0℃时，输出12mA。
七、打印功能仪表的打印功能由仪表内增加的打印接口板及另配的打印单元（打印机及打印电源）完成。
仪表内置硬件时钟，停电不影响。
打印的通讯格式：1个启始位，8个数据位，1个停止位，无校验，波特率1200。
参数设置如下：⑴-Ht-—设定××月××日。
⑵-Lt-—设定××时××分，这样就提供给打印机一个起始时间，到时打印机会一起打印出来（××月××日××：××）。
