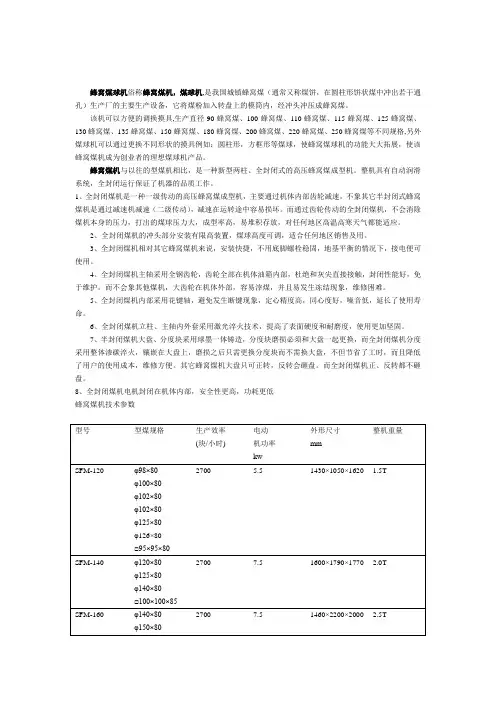

什么是蜂窝煤机？都有什么型号的蜂窝煤球机？
蜂窝煤球机俗称蜂窝煤机，煤球机,是我国城镇蜂窝煤（通常又称煤饼，在圆柱形饼状煤中冲出若干通孔）生产厂的主要生产设备，它将煤粉加入转盘上的模筒内，经冲头冲压成蜂窝煤。
该机可以方便的调换摸具,生产直径90蜂窝煤、100蜂窝煤、110蜂窝煤、115蜂窝煤、125蜂窝煤、130蜂窝煤、135蜂窝煤、150蜂窝煤、180蜂窝煤、200蜂窝煤、220蜂窝煤、250蜂窝煤等不同规格,另外煤球机可以通过更换不同形状的摸具例如：圆柱形，方框形等煤球，使蜂窝煤球机的功能大大拓展，使该蜂窝煤机成为创业者的理想煤球机产品。
蜂窝煤机与以往的型煤机相比，是一种新型两柱、全封闭式的高压蜂窝煤成型机。
整机具有自动润滑系统，全封闭运行保证了机器的品质工作。
1、全封闭煤机是一种一级传动的高压蜂窝煤成型机，主要通过机体内部齿轮减速，不象其它半封闭式蜂窝煤机是通过减速机减速（二级传动），减速在运转途中容易损坏。
而通过齿轮传动的全封闭煤机，不会消除煤机本身的压力，打出的煤球压力大，成型率高，易堆积存放，对任何地区高温高寒天气都能适应。
2、全封闭煤机的冲头部分安装有限高装置，煤球高度可调，适合任何地区销售及用。
3、全封闭煤机相对其它蜂窝煤机来说，安装快捷，不用底脚螺栓稳固，地基平衡的情况下，接电便可使用。
4、全封闭煤机主轴采用全钢齿轮，齿轮全部在机体油箱内部，杜绝和灰尖直接接触，封闭性能好，免于维护。
而不会象其他煤机，大齿轮在机体外部，容易滓煤，并且易发生冻结现象，维修困难。
5、全封闭煤机内部采用花键轴，避免发生断键现象，定心精度高，同心度好，噪音低，延长了使用寿命。
6、全封闭煤机立柱、主轴内外套采用激光淬火技术，提高了表面硬度和耐磨度，使用更加坚固。
7、半封闭煤机大盘、分度块采用球墨一体铸造，分度块磨损必须和大盘一起更换，而全封闭煤机分度采用整体渗碳淬火，镶嵌在大盘上，磨损之后只需更换分度块而不需换大盘，不但节省了工时，而且降低了用户的使用成本，维修方便。

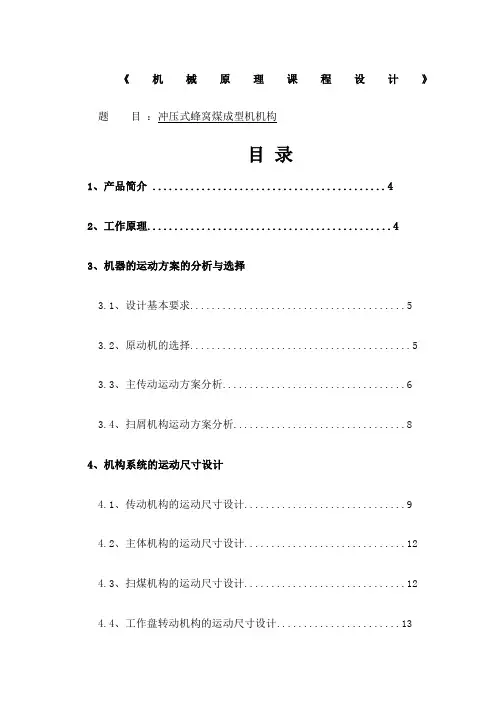

冲压式蜂窝煤成型机机构机械原理课程设计
《机械原理课程设计》题目：冲压式蜂窝煤成型机机构目录1、产品简介 (4)2、工作原理 (4)3、机器的运动方案的分析与选择3.1、设计基本要求 (5)3.2、原动机的选择 (5)3.3、主传动运动方案分析 (6)3.4、扫屑机构运动方案分析 (8)4、机构系统的运动尺寸设计4.1、传动机构的运动尺寸设计 (9)4.2、主体机构的运动尺寸设计 (12)4.3、扫煤机构的运动尺寸设计 (12)4.4、工作盘转动机构的运动尺寸设计 (13)5、主体机构运动线图 (13)6、机器运动简图 (14)7、自我感想 (16)8、参考书目 (16)1、产品简介机械原理、机械设计课程是培养学生具有机械基础知识及机械创新能力的技术基础课。
在机械类各专业中教学计划是主干课程。
在培养合格机械工程设计人才方面起着极其重要的作用，是学习专业课程和从事机械产品设计的必备准备。
本设计题目是蜂窝煤成型机构，设计的最初想法来源于自己以往的亲身经历。
以往的许多制造煤块的机构存在着许多避之不及的缺陷，即有些机构制造出的煤块不够敦实，放干后有一些裂纹；有些机构造出的煤块经常出现孔内坍塌现象；有些机构在工作是会出现许多不能及时清理的煤屑，造成工作环境的相对恶劣，等等。
本设计的诞生不仅克服了许多造煤块机构难以克服的缺陷，还在机械传动的能耗以及电动机选择上做了优化，很大程度上做到了美化环境及节约有限能源。
本设计考虑到各组成机构的可行性与合理性，选择了两种运动方案：一是机构拥有了带传动结构简单、传动平稳、具有过载保护作用，槽轮机构结构简单，工作可靠等特性，二是有了齿轮传动结构紧密，寿命长，效率高等优点。
本设计的许多地方牵涉到了机械传动以及齿轮传动的知识，进一步验证和细化了专业理论知识，是我们对本专业的发展方向有了更清楚的认识。
另外，本机构安全、实用的思想设计而出，市场前景广阔，适用范围比较广泛，既可以用于大中型公司或企业批量生产，又可用于小型部门的连续生产，造出的煤块很大程度上的得到了市场和广大用户的肯定。
《机械原理》课程设计_冲压式蜂窝煤成型机范例
机械原理课程设计（范例）题目：冲压式蜂窝煤成型机一、冲压式蜂窝煤成型机的功能和设计要求1.功能冲压式蜂窝煤成型机是中国城镇蜂窝煤生产厂的主要生产设备，这种设备具有结构合理、成型性能好、经久耐用、维修方便等优点而被广泛采用。
冲压式蜂窝煤成型机的功能是将粉煤加入转盘的模筒内，经冲头冲压成蜂窝煤。
为了实现将蜂窝煤压制成型,冲压式蜂窝煤成型机必须完成五个动作： （１）粉煤加料;（2)冲头将蜂窝煤压制成型；(3）清除冲头和出煤盘积屑的扫屑运动；(4）将在模筒内冲压后的蜂窝煤脱煤；(5）将冲压成型的蜂窝煤输出。
2.设计要求和原始数据（1）蜂窝煤成型机的生产能力：30次/min 。
(2)如图1所示,冲头、脱模盘、扫屑刷、模筒转盘的相互位置关系。
实际上冲头与脱模盘都与上、下移动的滑梁连成一体,当滑梁下冲时冲头将粉煤冲压成蜂窝煤，脱煤盘将已压成的蜂窝煤脱模。
在滑梁上升过程中扫屑刷将刷除冲头和脱模盘上粘着的粉煤。
模筒转盘上均布了煤筒,转盘的间歇运动使加料后的模筒进入冲压位置,成型后的模筒进入脱模位置,空的模筒进入加料位置。
（3)为了改善蜂窝煤冲压成型的质量,希望冲压机构在冲压后有一保压时间。
(4)冲压式蜂窝煤成型机的滑梁行程mm s 300=,连杆系数157.0==LR λ。
（5)驱动电机目前采用Ｙ180L-8型，其功率N=11ｋＷ，转速ｎ=730 r/ｍin 。
（6）机械运动方案应力求简单。
１.模筒转盘; 2.滑梁; 3.冲头; 4.扫屑刷; 5.脱模盘图1 冲压式蜂窝煤成型机各部分位置示意３．设计任务（1）按工艺动作要求拟定运动循环图。
(２)进行冲压脱模机构、扫屑机构、模筒转盘间歇运动机构的选型。
(3)机械运动方案的评定和选择。
（4)按选定的电动机和执行机构运动参数拟定机械传动方案。
（５)画出机械运动方案示意图。
（6)选取其中两个传动机构或执行机构进行尺寸计算。
二、工作原理和工艺动作分解根据上述分析，冲压式蜂窝煤成型机要求完成的工艺动作有以下六个动作。

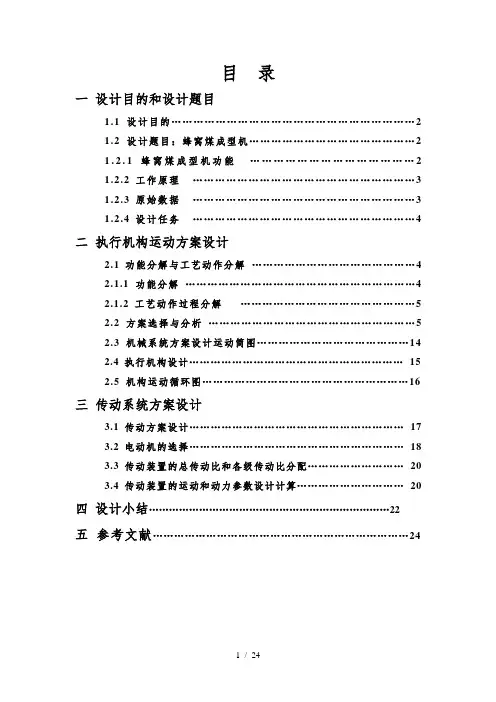

蜂窝煤成型机的课程设计
目录一设计目的和设计题目1.1 设计目的 (2)1.2 设计题目：蜂窝煤成型机 (2)1.2.1蜂窝煤成型机功能 (2)1.2.2工作原理 (3)1.2.3原始数据 (3)1.2.4设计任务 (4)二执行机构运动方案设计2.1功能分解与工艺动作分解 (4)2.1.1 功能分解 (4)2.1.2工艺动作过程分解 (5)2.2 方案选择与分析 (5)2.3 机械系统方案设计运动简图 (14)2.4执行机构设计 (15)2.5 机构运动循环图 (16)三传动系统方案设计3.1传动方案设计 (17)3.2电动机的选择 (18)3.3传动装置的总传动比和各级传动比分配 (20)3.4传动装置的运动和动力参数设计计算 (20)四设计小结 (22)五参考文献 (24)一设计目的和设计题目1.1设计目的机械原理课程设计是我们第一次较全面的机械设计的初步训练，是一个重要的实践性教学环节。
设计的目的在于，进一步巩固并灵活运用所学相关知识；培养应用所学过的知识，独立解决工程实际问题的能力，使对机械系统运动方案设计(机构运动简图设计)有一个完整的概念，并培养具有初步的机构选型、组合和确定运动方案的能力，提高我们进行创造性设计、运算、绘图、表达、运用计算机和技术资料诸方面的能力，以及利用现代设计方法解决工程问题的能力，以得到一次较完整的设计方法的基本训练。
机械原理课程设计是根据使用要求对机械的工作原理、结构、运动方式、力和能量的传递方式、各个构件的尺寸等进行构思、分析和计算，是机械产品设计的第一步，是决定机械产品性能的最主要环节，整个过程蕴涵着创新和发明，可以提高我们的创新意识和能力。
为了综合运用机械原理课程的理论知识，分析和解决与本课程有关的实际问题，使所学知识进一步巩固和加深，我们参加了此次的机械原理课程设计。
1.2 设计题目：蜂窝煤成型机1.2.1 蜂窝煤成型机功能冲压式蜂窝煤成型机是我国城镇蜂窝煤生产厂的主要设备。
蜂窝煤成型机带机构简图
1
d)为改善冲压成型的质量，冲压后应有一段保压时间
1）加料：这一动作可利用煤粉的重力打开料斗自动加料；
2）冲压成型：要求冲头上下往复运动，在冲头行程的二分之一 进行冲压成型；
3）脱模：要求脱模盘上下往复移动，将已冲压成型的煤饼压下 去而脱离模筒。一般可以将它与冲头固结在上下往复移动的滑 梁上；
4）扫屑：要求在冲头、脱模盘向上移动过程中用扫屑刷将煤粉 扫除；
1.带传动其传动比为4.866
2.齿轮传Байду номын сангаас其传动比为5
取Z1=22，Z2＝i×22＝5×22＝110。按钢制齿轮计算，取模数m=5mm.。则
d1＝Z1m＝110 mm.
d2＝Z2m＝550 mm.
其余尺寸，按齿轮机构相关计算表格求出。
3.曲柄滑块机构
已知冲压式蜂窝煤成型机的滑梁行程s=300mm，曲柄与连杆长度比，即连杆系数为λ＝0.175，则曲柄半 径为：
e）为增大冲头压 f)由于同时冲两只煤饼时的冲头压力较大，最大 可达50000N，其压力变化近似认为在冲程的一半进入冲压，压力呈线 性变化，由零值至最大值。因此，希望冲压机构具有增力功能，
以减小机器的速度波动和减小原动机的功率。 力，减小原动机功率，冲压机应具有增压能力。
工作原理和工艺动作分解
R=δ/2=150mm
连杆长度为：L=R/λ=955.41mm
机械毕业设计667蜂窝煤成型机设计
绪论1.型煤概况随着机械化采煤程度的提高，产生了大量的粉煤。
粉煤的市场价值很低，造成大量的积压。
市场对型煤的需求量较大，型煤技术有很大的市场空间。
同时生产型煤的原料煤的质地不受限制。
2.成型设备概况成型设备是型煤生产中的关键设备,选择成型设备应以原煤的特性，型煤的用途及成时压力等诸多因素为基础。
目前工业上应用最广的是对辊式成型机。
另外,还有冲压式成型机,环式成型机和螺旋式成型机等3.对辊成型机概况对辊成型机可用于成型、压块和颗粒的高压破碎，它的给料系统和辊面的设计要根据使用要求来设计。
下面就对辊成型机在成型方面的应用进行描述。
对辊成型机主要包括以下几个主要部件：3.1同步齿轮传动系统对辊成型机的同步齿轮传动系统由包括两个同步齿轮在内的减速器，安全联轴器等组成。
安全联轴器是一个能自动复位的机构，它可以在正常工作时驱动转距的1.7～1.9倍范围内调整。
最主要的是，同步齿轮和齿轮联轴器的连接保证了提供给型辊完全均匀的线速度。
3.2成型系统对辊成型机的最主要部分是型辊。
由于成型压力大，直径大，所以采用八块型板拼装的方式，辊芯由铸钢材料铸造而成，型板由强度高的耐磨材料制造。
3.3液压加载系统液压加载系统用于提供压力迫使浮辊向被压实的物料和固定辊靠近。
为满足特殊的工作需要，压力的高低和大小可以自由调整。
压力的梯度随间距的变化而升高，通过改变液压储能器中氮的分压可以在很大范围内调整压力的梯度。
在其他尖硬物料被压入压辊的间隙时液压系统也用作安全装置。
1.电机选型及传动比计算1.1选择电动机1.1.1选择电动机的类型和结构形式按工作条件和要求，选用一般用途的Y 系列三相异步电动机，为卧式封闭结构。
1.1.2选择电动机的容量辊子转速：n=8~10r/min 辊子圆周速度：v=0.4~0.5m/s ω=n π/30 v=ωr初计算型辊半径 R ==wv 0.5478mm 3π= 型球体积 43505032810mm V =⨯⨯=⨯ 每块型煤质量 49810 1.35100.108kg v ρ-=⨯⨯⨯=型辊周向上分布型窝个数 24785455.555.5C Z π⨯=== （个） 型辊轴向上分布型窝数 58.410.01540.108S ==⨯ 取整 S=10 型辊长度 B=55.59+50+352+10=629.5 mm ⨯⨯ 取整B=630 mm辊上合力 30621860F pl ==⨯= KN 阻力矩 18605093KN m T Fe ==⨯= 工作机所需的功率：P=9550Tn 式中 T =93000Nm n=10 r/min 代入上式得P=930001097.49550⨯=KW电动机所需功率：P=P/η从电动机到辊轮主轴之间的传动装置的总效率：η=η1η42η83η54式中 η1=0.95 V 带传动效率η2=0.98 联轴器效率 η3=0.99 轴承效率 η4=0.97 齿轮传动效率代入上式得η=0.95×0.984×0.999×0.975 =0.6777 0P =P/η=97.4/0.6777 =143.2 KW选择电动机额定功率P m ≥P，根据传动系统图和推荐的传动比合理范围V 带传动的传动比 2-4 ； 单级圆柱齿轮传动比 3-6 。
冲压式蜂窝煤成型机的方案设计及运动仿真
轮移动从 动件机构 ； 方案二—— 冲压机构为对心
曲柄 滑 块机 构 、 模筒 转 盘为 槽轮 机构 、 扫 屑机 构 为 附 加 滑 块摇 杆 机 构 ； 方案 三 —— 冲压 机 构 为偏 置 曲柄滑 块 机构 、 模 筒转 盘为 棘 轮机构 、 扫屑机 构 为 附加滑 块摇 杆机 构 。 不 同 的机 构具 有 不 同 的机 械 性 能 ， 如 对 心 曲 柄 滑 块 机 构 可 避 免 机 构 运 动 时 急 回但 不 利 于 清 屑； 不完 全 齿 轮 机 构 适合 于转 速 不 高 时 的匀 速 转 动， 运 动 时有 刚 性 冲击 ； 槽 轮机 构 运 动平 稳 ， 结 构
机构 、 刷帚 扫 屑机 构 、 模 筒 转盘 停歇 分度 机构 。针 对这 ３ 个机构 ， 本 文 通 过 形 态 学 矩 阵 进 行 多 方 案 设计 分 析 ， 拟 选 的方案 如 表 １ 所示 。
表 １ 方案设计形态学矩阵表
案建模并进行运动仿真和优化设计 。
１ 蜂 窝煤成 型机 功能要求及 方案设计
第４ 期
机电技术
４ １
冲压式蜂 窝煤成型机 的方 案设计及 运动仿 真
林 少扬 张森鑫 陈 亮
（ 福州大学 机械工程 及 自动化 学院 ， 福建 福 州 ３ ５ １ ０ ８ ）
摘
要： 通 过形 态学矩阵表对蜂窝煤成 型机 进行 多方案分析 ， 在Ｓ ｏ ｌ ｉ ｄ Ｗｏ ｒ ｋ ｓ 环境 下 ， 针对选定 的方案进行三维设计与
作为： 由表 １ 可 以得 到 ４ ｘ ２ ￣ ４ ＝ ３ ２ 种 方 案 。在 ３ ２ 种
方案 中， 初 步筛选 出机构 简单又较为可行 的３ 种 方案 ： 方案一—— 冲压机构为对心曲柄滑块机构 、
冲压式蜂窝煤成型机3905
（4） 扫屑：在冲头、脱模盘向上移动的过程中 用扫屑刷将煤粉扫除；
（5） 模筒转模间歇转动：完成冲压、脱模、加 料三个工位的转换；
（6） 输送：将成型的蜂窝煤脱模后落在传送带 上送出成品。
机构选型
根据蜂窝煤冲压机的几个基本动作，转盘间歇机构， 冲压成形，扫屑，分别有转盘间歇机构，冲压机构和 扫屑机构机构。这三种机构有多种机构形式可供选用。 其形态学矩阵如下：
机构尺寸计算
槽轮的设计及计算
3.中心距a 及圆销半径r
由机构情况确定 取a=300 mm r=30 mm
4.槽轮每次转位时主动件的转角2α=120，槽间角 2β
2β=360/z=60
主动件拨盘圆销的中心半径R1
R1=a*sinβ=300*sin30=150 mm 槽轮的外圆半径R2
R2²=（a*cosβ）²+r² 所以 R2=262 mm 槽轮的槽深h
选用摩擦型带传动中的V形带传动机构。
由于机构的转速较小，如果只用一级带传动来减速的 话，所需转轮半径太大，所以采用两级传动。第一级为 带传动，第二级为齿轮传动。
向槽轮机构传动时，齿轮的转动方向发生变化，需要 用一对圆锥齿轮来改变方向。
总体及各部分方案简图
加料、冲压及脱模机构
槽轮机构
曲柄滑块机构
三执行机构的形态学矩阵
冲压机构 扫屑机构
对心曲柄滑块机 偏置曲柄滑块 六杆冲压机
构
机构
构
附加滑块摇杆机构
固定凸轮从动件机构
模筒转盘间 槽轮机构 歇运动机构
不完全齿轮机 凸轮式间歇
构
机构
由形态学矩阵可，可以求出冲压机的机械运动方案数为 N=3*2*3=18
机械原理课程设计推荐题目
机械原理课程设计题目1 牛头刨床机器功能和设计要求该机器的功能是零件的表面加工。
必须完成的动作为：刨刀的往复运动和工件的进给运动。
要求刨刀切削速度较均匀，具有急回作用。
基本数据：主轴转速60r/min，工件最大加工长度l≤450mm，加工面距地面高度h=800mm,行程速比系数k=1.5,许用压力角［α］＝15°，切削量在0.1～0.5mm可调。
2 冲压式蜂窝煤成型机机器功能和设计要求该机器的功能是将粉煤加入模筒中，经冲压成为蜂窝煤。
必须完成的动作为：粉煤加料，冲压成型，清扫冲头和出煤盘的积屑，将冲压成型的煤块脱模，蜂窝煤的输送。
基本数据：产蜂窝煤30块/分，蜂窝煤尺寸自定。
3 平板印刷机机器功能和设计要求该机器的功能是在小型铜锌版上刷上油墨，通过铜锌版与白纸板相互粘合而完成印刷工艺。
须完成的动作为：纸张输送、油辊上添加油墨、铜锌板上刷墨、白纸与刷墨后的铜锌版粘合印刷、取出纸张。
基本数据：印刷能力：24次/min。
印头的固定支撑距地面高度500mm,印头摆角50°，印头最大高度280mm。
4 冷镦机机器功能和设计要求该机器的功能是把成卷的线材冷镦成铆钉。
须完成的动作为：校直与进料、断料与送料到冷镦工位、冲压成型，把成型的铆钉脱模。
基本数据：生产能力：20个/min。
材料直径5mm,铆钉最大长度10mm。
5 电阻压帽自动机机器的功能与设计要求该机器的功能是将电阻帽分左右两端压在电阻坯上。
须完成的动作为：送电阻坯、电阻坯的定位和夹紧、左右电阻帽的送料、压帽、产品送出。
基本数据：生产能力：30个/min、电阻坯直径d＝3 mm，长度l=7mm。
6 四冲程内燃机机器的功能与设计要求该机器的功能是把燃料的化学能转化为机械能。
须完成的动作为：活塞的吸气、压缩、做功和排气四个过程，进、排气门的开取和关闭、燃料喷射。
7汽车转向机构机器的功能和设计要求该机构的功能是将方向盘的转动转化为前轮相对机体偏转一个角度。
蜂窝煤机原理
蜂窝煤机原理蜂窝煤机是一种常用的煤炭加工设备，其原理主要是通过一系列的物理和化学过程，将原始的煤炭进行分选、破碎、筛分等处理，最终得到符合要求的煤炭产品。
蜂窝煤机的工作原理涉及到多个方面的知识，下面将对其原理进行详细介绍。
首先，蜂窝煤机的工作原理可以分为破碎和筛分两个主要过程。
在破碎过程中，原始的煤炭通过蜂窝煤机内部的锤头或者滚轮等装置进行破碎，将煤炭破碎成所需的颗粒度。
而在筛分过程中，煤炭颗粒则会通过筛网进行分选，将不同粒度的煤炭分离出来，从而得到符合要求的产品。
其次，蜂窝煤机的原理还涉及到物理学和力学知识。
在破碎过程中，锤头或者滚轮对煤炭施加力量，使其发生破碎变形。
而在筛分过程中，筛网则通过振动或者旋转等方式，将煤炭颗粒按照大小进行筛分。
这些物理和力学原理的运用，使得蜂窝煤机能够高效地完成煤炭加工过程。
此外，化学原理也是蜂窝煤机工作的重要组成部分。
煤炭作为一种化石燃料，其内部含有多种化学成分，如碳、氢、氧等。
在煤炭加工过程中，蜂窝煤机通过破碎和筛分等操作，可以将煤炭中的杂质和灰分等化学成分分离出来，从而得到高质量的煤炭产品。
总的来说，蜂窝煤机的工作原理是一个复杂的系统工程，涉及到物理、力学和化学等多个学科的知识。
通过对原始煤炭的破碎和筛分，蜂窝煤机能够将煤炭加工成符合要求的产品，为煤炭行业的发展提供了重要的技术支持。
在实际应用中，蜂窝煤机的工作原理还需要根据不同的煤炭种类和加工要求进行调整和优化。
通过合理地控制破碎和筛分过程中的参数，可以实现对煤炭产品质量的精准控制，提高生产效率，降低能耗，从而为煤炭加工企业带来更大的经济效益。
总之，蜂窝煤机作为煤炭加工领域的重要设备，其工作原理涉及到多个学科的知识，通过物理、力学和化学等原理的综合运用，实现了对原始煤炭的高效加工，为煤炭行业的发展做出了重要贡献。
希望本文对蜂窝煤机的工作原理有所帮助，谢谢阅读！。
蜂窝煤成型机课程设计说明书
蜂窝煤成型机课程设计说明书
一、课程设计目的
本次课程设计旨在加深学生对蜂窝煤成型机的认识和理解，同时掌握蜂窝煤成型机的操作和维护技能，为未来从事相关行业的学生打下坚实的基础。
二、课程设计大纲
1.蜂窝煤成型机概述
1.1 蜂窝煤成型机的定义
1.2 蜂窝煤成型机的结构和原理
2.蜂窝煤成型机操作
2.1 蜂窝煤成型机开启前的检查
2.2 蜂窝煤成型机的开启
2.3 蜂窝煤成型机的操作步骤
3.蜂窝煤成型机维护
3.1 蜂窝煤成型机日常维护
3.2 蜂窝煤成型机故障排除
三、教学方法和评价方式
1.教学方法
本课程旨在提高学生动手能力和实践能力，将重点放在实践操作中。
教学方法包括理论讲授、维护与操作演示、操作实践、讨论交流等。
2.评价方式
将根据学生的课堂考勤、课堂表现以及操作实践的成果等多种方式进行评价。
四、实验设备和材料
1.蜂窝煤成型机
2.蜂窝煤
3.工具箱
4.维修配件
五、学习任务和要求
1.理论知识
学生需要掌握蜂窝煤成型机的结构、原理和操作步骤等相关知识。
2.实践操作
学生需要熟练掌握蜂窝煤成型机的操作和维护技能，并能够正确排除故障。
3.学习要求
学生需要认真听讲、自主思考，并积极参与课堂实践操作。
六、参考资料
1.蜂窝煤成型机操作手册
2.蜂窝煤成型机维修手册
3.相关规范标准
七、总结
本课程设计旨在让学生通过实践操作掌握蜂窝煤成型机的操作和维护技能，同时提高学生的动手能力和实践能力，为未来的就业和职业发展奠定基础。
机械原理课程设计--冲压式蜂窝煤成型机
机械原理课程设计设计说明书设计题目：冲压式蜂窝煤成型机机电与车辆工程学院 102 班设计者：指导老师：2011-2012学年度第二学期目录1.设计题目 (2)1.1设计目的 (2)1.2设计简介 (2)1.3设计条件及设计要求 (3)2.运动方案设计 (4)2.1机械预期的功能要求 (4)2.2功能原理设计 (4)2.3运动规律设计 (6)2.3.1运动动作分解……………………………………………３2.3.2运动方案选择……………………………………………５2.3.3执行系统运动循环图 (6)3.机构系统的尺寸设计……………………………８3.1传动机构的尺寸设计3.2主体机构的运动尺寸设计3.3各要素曲线图4.小组总结 (15)5.参考资料 (17)1.设计题目冲压式蜂窝煤成型机１.１设计目的本设计是为了提供一种结构简单紧凑、制造成本低、生产效率高、使用寿命长、操作简单和易损件少的一种新型的蜂窝煤成型机。
同时提高综合运用本专业所学课程的理论、生产实际知识的能力，掌握产品开发设计的方法和步骤，提高查阅设计手册和资料的能力，熟悉机械产品的设计标准和规范。
１.２设计简介我们设计的冲压式蜂窝煤成型机。
冲压式蜂窝煤成型机是将煤粉加入转盘上的模筒内，经冲头冲压成蜂窝煤。
其示意图如右图所示冲头与脱模盘都与上下移动的滑梁连成一体，当滑梁下冲时冲头将煤粉压成蜂窝煤，脱模盘将已压成的蜂窝煤脱模。
模筒转盘上均布了模筒，转盘的间歇运动使加料后的模筒进入加压位置、成型后的模筒进入脱模位置、空的模筒进入加料位置。
工作示意图1.3设计条件及要求首先确定蜂窝煤成型机原理及所涉及的有关数据，制定多套设计方案。
再查阅相关资料，通过精确的计算，对设计题目进行创新设计，最后在多方面的考虑下确定一套方案并完成整套课程设计说明书。
并查阅相关资料得到煤炭成型机以下要求参数：表1 基本技术参数表表2 基本技术参数２.运动方案设计2.1机械的预期功能要求设计的机械在发动机转速1440r/min的正常状况下要能正常生产出成型的符合要求的蜂窝煤（煤尺寸：d*h=100*75）。
基于模糊综合评判选择机械运动方案
根 据机 构要 满足 的要 求 ，选 择 评价 因素 集 ：
作 者 简 介 ：彭 安华 （９ ３ ）男 ， 西 吉 安 人 ， 师 ， 士 研究 生 ， 事 机 械 原 理 与 机 械 设 计 的 教 学 与 研 究工 作 。 １７一， 江 讲 硕 从
维普资讯
・
２ ・ ４
机 械 工 程 与 自 动 化
２０ ０ ６年 第 ５期
‘
Ｕ一 ｛ ｌ ２ ３ Ｕ ，Ｕ ，Ｕ ，Ｕ ，Ｕ ）一 ｛ 能 ，工 作性 能 ， ５ 功 动力性 能 ，经济 性 ，结构 紧凑 性 ） 。
表 ２ 待 评 价 的 机 械 运 动 系统 方 案
形态 学矩 阵法 是一 种 系统搜 索 和程式 化求 解 的分
功能 组合 求解 法 。因素 和形 态 是形态 学矩 阵法 中的两
个 概念 。所 谓 因素是 指构成 机 械产 品总 功能 的各个 分
功 能 。 相 应地实 现各 分功 能 的执行 手 段和技 术手 段 ， 而 则 称为 形态 。例如 ， 于模 筒 的间歇 运动 ， 轮 机构 、 对 棘 槽 轮机 构 、间歇 凸轮 机构 等执 行机 构则 为相 应 因素 的 表现 形态 。形 态学 矩 阵法 是建 立 在功 能分解 和 功能求
１ 对 心 曲 柄 滑 块 机 构 附 加 滑 块 摇 杆 机 构
槽 轮 机 构
２ 偏 置 曲柄 滑 块机 构 移 动从 动件 固 定 凸 轮 机 构
不 完 全 齿 轮 机 构
３ 六 杆 冲压 机 构
（ ）扫 屑 ：要 求在 冲头 、脱模 盘 向上移 动过 程 中 ４
冲压模具毕业设计论文题目
冲压模具毕业设计论文题目电池壳的冲压模具设计笔记本电脑壳上壳冲压模设计传动盖冲压工艺制定及冲孔模具设计电机炭刷架冷冲压模具设计垫片冲压工艺及模具设计封闭板成形模及冲压工艺设计盖冒垫片（冲压模具设计）夹子冲压件设计手机饰板冲压模具设计油泵调节垫片冲压模设计支架零件冲压与冲模设计止动件冲压模设计笔记本电脑壳上壳冲压模设计后支架零件冲压模具设计拉手卡子零件冲压模具设计-镁合金笔记本电脑外壳冲压模具设计前铰扣零件冲压模具设计E卡片冲压工艺及落料模（倒装）设计30T高速冲压机机架设计安全带卡扣冲压工艺分析与模具设计凹迷宫片零件冲压成形工艺与模具设计车灯连接支架冲压模车消音器零件的冲压工艺及模具设计齿轮螺栓垫片冲压成形工艺与模具设计冲压式蜂窝煤成型机设计弹簧座的冲压成形工艺及模具设计短臂冲压成形工艺分析及模具设计焊片冲压成形工艺及模具设计回油管夹片冲压成形工艺及模具设计某型号接线盒支架冲压模具设计屏屏板零件冲压成形工艺及模具设计汽车玻璃升降器外壳冲压工艺及落料拉深模具设计散热片冲压工艺与模具设计深圆筒底孔冲压工艺及模具设计石英表铁芯冲压成形工艺及模具的设计无凸缘圆筒形件冲压成形工艺及模具设计限位板冲压成形工艺及模具设计摩托车油箱注油口冲压工艺及模具设计止动杠杆冲压模具设计密封垫罩冲压工艺与模具设计板金加强板冲压模具设计帆布气眼的冲压模具设计锥形油杯冲压模具设计安装支架冲压工艺与模具设计长条形线卡冲压工艺与模具设计长腰形垫板冲压工艺与模具设计多孔条形垫片冲压工艺与模具设计酚醛层压布板垫片冲压工艺与模具设计钩形板冲压工艺与模具设计接线夹冲压工艺与模具设计关注微信公众号：得力机械毕业设计论文，免费领取成品矩形腰孔垫板冲压工艺与模具设计梯形支架冲压工艺与模具设计通底园盘冲压工艺与模具设计突耳垫片冲压工艺与模具设计突缘圆筒冲压工艺与模具设计托架冲压工艺与模具设计小型托架冲压工艺与模具设计仪表指针冲压工艺与模具设计异形腰孔垫板冲压工艺与模具设计圆弧槽垫圈冲压工艺与模具设计摩托车油箱注油口冲压工艺及模具设计钥匙冲压工艺与模具设计钥匙形垫板冲压工艺与模具设计直角支架冲压工艺与模具设计指形垫板冲压工艺与模具设计斜楔式侧向冲孔冲压模设计异形件冲压成形工艺与模具设计引线片冲裁件的冲压工艺及模具设计油泵调节垫片冲压成型工艺及模具设计油封冲压成形与模具设计代做添加企鹅973578218，发送要求，第一时间回复照相机接触片冲压模设计中铰链垫片冲压成形工艺及模具设计中轴碗冲压成形工艺与模具设计转子轴承盖成形冲压工艺及模具设计-拉手卡子零件冲压模具设计镁合金笔记本电脑外壳冲压模具设计前铰扣零件冲压模具设计前铰扣零件冲压模具设计齿轮螺栓垫片冲压成形工艺与模具设计电机下平衡块零件冲压成形工艺及模具设计垫片单工序落料冲压模具设计定位片冲压模设计油泵调节垫片冲压工艺与模具设计止动件冲压模具设计及工艺分析中铰链垫片冲压成形工艺及模具设计转子轴承盖成形冲压工艺及模具设计吊耳加强板零件的冲压工艺与冲模设计螺母盒零件冲压工艺与冲模设计某型锥口罩冲压工艺及其模具设计五金笔记本电脑壳上壳冲压模设计座椅支架冲压工艺分析及模具设计轴架冲压工艺及模具的设计中叶板零件冲压工艺与冲模设计封闭板成形模及冲压工艺锥形油杯冲压模具设计T型槽垫板冲压工艺与模具设计多孔条形垫片冲压工艺与模具设计酚醛层压布板垫片冲压工艺与模具设计隔板冲压工艺与模具设计钥匙形垫板冲压工艺与模具设计多孔条形垫片冲压工艺与模具设计酚醛层压布板垫片冲压工艺与模具设计隔板冲压工艺与模具设计钩形板冲压工艺与模具设计接线夹冲压工艺与模具设计矩形腰孔垫板冲压工艺与模具设计矩形圆孔垫板冲压工艺与模具设计开槽垫圈冲压工艺与模具设计三角垫板冲压工艺与模具设计四孔支板冲压工艺与模具设计梯形支架冲压工艺与模具设计通底园盘冲压工艺与模具设计突耳垫片冲压工艺与模具设计突缘圆筒冲压工艺与模具设计托架冲压工艺与模具设计小型托架冲压工艺与模具设计仪表指针冲压工艺与模具设计异形腰孔垫板冲压工艺与模具设计圆弧槽垫圈冲压工艺与模具设计钥匙冲压工艺与模具设计钥匙形垫板冲压工艺与模具设计直角托架冲压工艺与模具设计直角支架冲压工艺与模具设计指形垫板冲压工艺与模具设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冲压式蜂窝煤成型机
(五)
机械原理课程设计指导书（五）
（设计题目：冲压式蜂窝煤成型机）
1. 冲压式蜂窝煤成型机的功能和设计要求
1）功能
冲压式蜂窝煤成型机是我国城镇蜂窝煤（通常又称煤饼，在圆柱形饼状煤中冲出若干通孔）生产厂的主要生产设备，它将煤粉加入转盘上的模筒内，经冲头冲压成蜂窝煤。
为了实现蜂窝煤冲压成型，冲压式蜂窝煤成型机必须完成以下几个动作：
1）煤粉加料；
2）冲头将蜂窝煤压制成型；
3）清除冲头和出煤盘的积屑的扫屑运动；
4）将在模筒内的冲压后的蜂窝煤脱模；
5）将冲压成型的蜂窝煤输送装箱。
2）原是数据及设计要求
1）蜂窝煤成型机的生产能力：30次/min；
2）驱动电机：Y180L－8、功率N＝11 kW、转速n＝730 r/min；
3）如图1所示位冲头3、脱模盘5、扫屑刷4、模筒转盘1的相互位置情况。
实际上冲头与脱模盘都与上下移
动的滑梁2连成一体，当滑梁下冲时冲
头将煤粉压成蜂窝煤，脱模盘将已压成
的蜂窝煤脱模。
在滑梁上升过程中扫屑
刷将刷除冲头和脱模盘上粘附的煤粉。
模筒转盘上均布了模筒，转盘的间歇运
动使加料后的模筒进入加压位置、成型
后的模筒进入脱模位置、空的模筒进入
加料位置；
4）为改善蜂窝煤成型机的质量，
希望在冲压后有一短暂的保压时间；
5）由于同时冲两只煤饼时的冲头
压力较大，最大可达50000N，其压力
变化近似认为在冲程的一半进入冲压，
压力呈线性变化，由零值至最大值。
因
此，希望冲压机构具有增力功能，以减
图1
小机器的速度波动和减小原动机的功
率。
6）机械运动方案应力求简单。
仅供学习与交流，如有侵权请联系网站删除谢谢5
2. 工作原理和工艺动作分解
根据上述分析，冲压式蜂窝煤成型机要求完成的工艺动作有以下六个动作：
1）加料：这一动作可利用煤粉的重力打开料斗自动加料；
2）冲压成型：要求冲头上下往复运动，在冲头行程的二分之一进行冲压成型；
3）脱模：要求脱模盘上下往复移动，将已冲压成型的煤饼压下去而脱离模筒。
一般可以将它与冲头固结在上下往复移动的滑梁上；
4）扫屑：要求在冲头、脱模盘向上移动过程中用扫屑刷将煤粉扫除；
5）模筒转模间歇运动：以完成冲压、脱模和加料三个工位的转换；
6）输送：将成型的煤饼脱模后落在输送带上送出成品，以便装箱待
用。
以上六个动作，加料和输送的动作比较简单，暂时不予考虑，脱模和冲压可以用一个机构完成。
因此，冲压式蜂窝煤成型机运动方案设计重点考虑冲压和脱模机构、扫屑机构和模筒转盘间歇转动机构这三个机构的选型和设计问题。
3. 设计步骤
1）执行机构的选型
机构选型应遵循以下原则：
表1 选用执行机构的原则与方法
仅供学习与交流，如有侵权请联系网站删除谢谢5
仅供学习与交流，如有侵权请联系网站删除 谢谢5
2） 机械运动方案的评价
对上述执行机构，做其形态学矩阵，可得到为数众多的方案。
机械运动方案的拟定，最终要求通过分析比较提供最佳方案。
一个方案的优劣只有通过系统综合评价来确定。
从机构和机械运动方案的选择和评价要求看，主要应满足五个方面的性能指标，具体见表2。
表2 机械运动方案的评价指标
性能指标 具体内容
机构的功能 1）运动规律的型式；2）传动精度高低
机构的工作性能
1）应用范围；2）可调性；3）运转速度；4）承载能力
机构的动力性能
1）加速度峰值；2）噪声；3）耐磨性；4）可靠性 经济性 1）制造难易；2）制造误差敏感度；3）调整方便性；4）能耗大小 结构紧凑
1）尺寸；2）重量；3）结构复杂性
次课程设计中机械运动方案的评价采用定性评价法，由指导教师组织学生集体完成。
3） 机械传动系统的速比和变速机构
机械系统通常由原动机、传动装置、执行机构和控制操作部件组成。
原动机是机械系统中的驱动部分，其类型及规格已选定，执行机构的机构型式通过上述设计过程也已确定，此时应进行传动系统的设计计算。
传动系统是把原动机和执行机构联系起来的装置，冲压式蜂窝煤成型机中，传动系统将驱动电机的运动并列传递到执行机构。
传动类型的选择及传动装置总传动比的分配见参考材料4. 3）。
4）机械传动系统和执行机构的尺度计算
根据机械运动方案示意图，对机械传动系统和执行机构进行尺度计算，具体计算方法见参考材料4. 3）。
5）绘制机械运动方案图
根据已选定的执行机构型式及传动系统的类型，绘制冲压式蜂窝煤成型机机械运动示意图（草图），然后绘制机构运动循环图，有关参数计算完毕后，选取适当的比例用UG绘制机械运动方案三维图。
6）机构运动仿真
用UG运动仿真学对运动机构进行运动分析，绘制从动件位移、速度、加速度曲线图（A3）。
7）编写设计说明书
课程设计说明书是技术说明书的一种，是对课程设计的总结。
主要内容包括：课程设计题目简介（冲压式蜂窝煤成型机的功能及设计要求）、执行机构的选型及评价、机械传动系统的设计计算、机械运动方案简图的绘制、机械运动系统尺度计算、机构运动仿真分析图片、设计感想等。
设计说明书用B5纸张打印，之后按以下顺序纵向装订成册：封面（由指导教师提供统一格式）、课程设计任务书、摘要、目录、正文、参考文献。
4.注意事项
1）每位同学接到课程设计题目后最好准备一个专用笔记本，把在课程设计过程中查阅、摘录的资料，初步的计算以及构思的草图都记录在案，这些材料是整理设计说明书的基本素材。
2）课程设计中所需知识可能超出《机械原理》课程课堂讲述的基本内容，同学应通过自学补充有关知识。
3）推荐参考资料：
（1）.《机械原理课程设计指导书》裘建新主编高等教育出版社。
仅供学习与交流，如有侵权请联系网站删除谢谢5
（2）.《机械原理课程设计手册》牛鸣岐等主编重庆大学出版社。
（3）.《机械基础综合课程设计》孔凌嘉等主编北京理工大学出版社。
（4）.《机械原理》课本张春林主编高等教育出版社。
（5）.《机械设计》课本谭庆昌赵洪志主编高等教育出版社。
4）建
机械原理课程设计任务书（五）
1.设计题目：冲压式蜂窝煤成型机
2. 工作原理及工艺动作过程
冲压式蜂窝煤成型机是我国城镇蜂窝煤（通常又称煤饼，在圆柱形饼状煤中冲出若干通孔）生产厂的主要生产设备，它将煤粉加入转盘上的模筒内，经冲头冲压成蜂窝煤。
仅供学习与交流，如有侵权请联系网站删除谢谢5
为了实现蜂窝煤冲压成型，冲压式蜂窝煤成型机必须完成以下几个动作：
1）煤粉加料；
2）冲头将蜂窝煤压制成型；
3）清除冲头和出煤盘的积屑的扫屑运动；
4）将在模筒内的冲压后的蜂窝煤脱模；
5）将冲压成型的蜂窝煤输送装箱。
3. 原始数据及设计要求
1）蜂窝煤成型机的生产能力：30次/min；
2）驱动电机：Y180L－8、功率N＝11 kW、转速n＝730 r/min；
3）冲压成型时的生产阻力达到50000N；
4）为改善蜂窝煤成型机的质量，希望在冲压后有一短暂的保压时间；
5）由于冲头要产生较大压力，希望冲压机构具有增力功能，以增大有效力作用，减小原动机的功率。
4. 设计方案提示
冲压式蜂窝煤成型机应考虑三个机构的选型和设计；冲压和脱模机构、扫屑机构和模筒转盘的间歇运动机构。
冲压和脱模机构可采用对心曲柄滑块机构、偏置曲柄滑块机构、六杆冲压机构；扫屑机构可采用附加滑块摇杆机构、固定移动凸轮－移动从动件机构；模筒转盘间歇运动机构可采用槽轮机构、不完全齿轮机构、凸轮式间歇运动机构。
为了减小机器的速度波动和选择较小功率的电机，可以附加飞轮。
5. 设计任务
1）按工艺动作要求拟定运动循环图；
2）进行冲压脱模机构、扫屑刷机构、模筒转盘间歇运动机构的选型。
并机械运动方案的评定和选择；
3）进行飞轮设计（选做）；
4）按选定的电动机和执行机构运动参数拟定机械传动方案；
5）对传动机构和执行机构进行运动尺寸计算；
6）画出机械运动方案简图并进行运动仿真；
7）编写设计说明书。
（用B5纸张，封面用标准格式）
仅供学习与交流，如有侵权请联系网站删除谢谢5。
