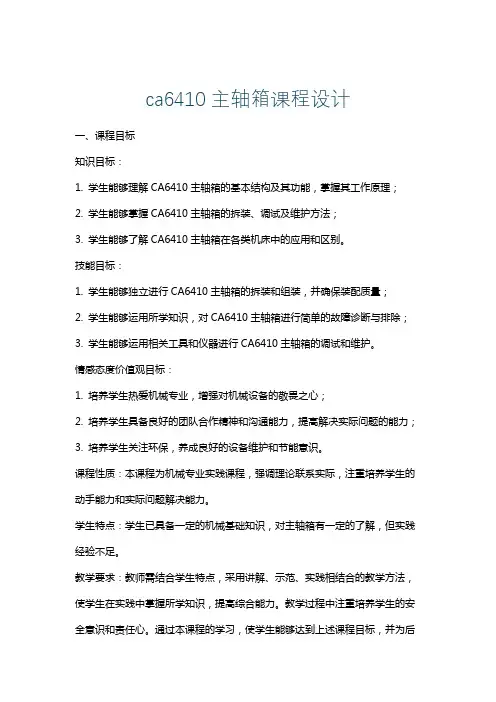

ca6410主轴箱课程设计
ca6410主轴箱课程设计一、课程目标知识目标：1. 学生能够理解CA6410主轴箱的基本结构及其功能，掌握其工作原理；2. 学生能够掌握CA6410主轴箱的拆装、调试及维护方法；3. 学生能够了解CA6410主轴箱在各类机床中的应用和区别。
技能目标：1. 学生能够独立进行CA6410主轴箱的拆装和组装，并确保装配质量；2. 学生能够运用所学知识，对CA6410主轴箱进行简单的故障诊断与排除；3. 学生能够运用相关工具和仪器进行CA6410主轴箱的调试和维护。
情感态度价值观目标：1. 培养学生热爱机械专业，增强对机械设备的敬畏之心；2. 培养学生具备良好的团队合作精神和沟通能力，提高解决实际问题的能力；3. 培养学生关注环保，养成良好的设备维护和节能意识。
课程性质：本课程为机械专业实践课程，强调理论联系实际，注重培养学生的动手能力和实际问题解决能力。
学生特点：学生已具备一定的机械基础知识，对主轴箱有一定的了解，但实践经验不足。
教学要求：教师需结合学生特点，采用讲解、示范、实践相结合的教学方法，使学生在实践中掌握所学知识，提高综合能力。
教学过程中注重培养学生的安全意识和责任心。
通过本课程的学习，使学生能够达到上述课程目标，并为后续相关课程打下坚实基础。
二、教学内容1. CA6410主轴箱结构组成：讲解主轴箱各部件名称、功能及相互关系，结合教材第3章第2节内容，使学生了解主轴箱整体结构。
2. 主轴箱工作原理：分析CA6410主轴箱工作原理，结合教材第3章第3节，让学生掌握主轴箱在机床中的作用。
3. 拆装与组装方法：详细讲解CA6410主轴箱的拆装和组装步骤，结合教材第4章，指导学生动手实践，培养实际操作能力。
4. 故障诊断与排除：分析CA6410主轴箱常见故障及原因，结合教材第5章，教授学生诊断和排除故障的方法。
5. 调试与维护：介绍CA6410主轴箱的调试方法及维护保养措施，结合教材第6章，让学生掌握主轴箱的调试和维护技巧。
赛佰特实验箱实验箱操作指南
一、单片机ARM的处理速度更快，资源更丰富，支持的功能较多，8051是8位机访问的突破空间是64KB，工作频率一般不超过25MARM一般是32位，访问的内存空间是4GB，工作频率从几十M到几百M不等，高版本还支持内存管理等高级功能，你可以理解8051像是计算器，ARM是台电脑1. ARM处理器。
是Acorn计算机有限公司面向低预算市场设计的第一款RISC微处理器。
更早称作Acorn RISC Machine。
ARM处理器本身是32位设计，但也配备16位指令集，一般来讲比等价32位代码节省达35%，却能保留32位系统的所有优势。
8051 单片机。
一个完整的计算机应该由运算器、控制器、存储器（ROM 及RAM）、数据总线和I／O 接口组成。
一般微处理器（如8086）就只包括运算器和控制器两部分。
和一般微处理器相比，8051 增加了四个8 位I／O 口、一个串行口、4KB ROM、128BRAM、很多工作寄存器及特殊功能寄存器（SFR），所以单片机具有比微处理器更强大的控制功能，单片机是专为进行控制设计的，而常见的微处理器是用于运算功能的。
51 单片机最初是由Intel 公司开发设计的，但后来Intel 公司把51 核的设计方案卖给了几家大的电子设计生产商，譬如SST、Philip、Atmel 等大公司。
如是市面上出现了各式各样的但均以51 为内核的单片机，倒是Intel 公司自己的单片机却显得逊色了。
这些各大电子生产商推出的单片机都兼容51 指令、并在51 的基础上扩展一些功能而内部结构是与51 一致的。
8051是一种8位元的单芯片微控制器，属于MCS-51单芯片的一种，由英特尔公司于1981年制造。
INTEL公司将MCS51的核心技术授权给了很多其它公司，所以有很多公司在做以8051为核心的单片机，如Atmel、飞利浦、深联华等公司，相继开发了功能更多、更强大的兼容产品。
8051单芯片是同步式的顺序逻辑系统，整个系统的工作完全是依赖系统内部的时脉信号，用以来产生各种动作周期及同步信号。
数字电路实验熟悉实验箱课件
一、数字集成电路使用
1、怎样读双列直插式芯片的管脚
正面（上面）看，器件一端有一个半园的缺口，这 是正方向的标志。缺口左边的引脚号为1，引脚号按逆时 针方向增加。双列直插式封装IC引脚数有8、14、16、20、 24、28等若干种。
74LS00 二输入端四与非门引脚排列图
一、数字集成电路使用
2、怎样拔插双列直插式芯片
三、实验箱
三、实验箱
实验箱简介: 上面（从右到左）：电源插座、开关、数码管、 喇叭（控制、输入）、电位器、时钟； 中间：双列直插式 下面：指示灯、单脉冲、逻辑开关 最左边：编程插座、ISP编程器
注意：单脉冲上面一排插孔，为四相脉冲分配器的输出 （需提供时钟输入），
与下面4个单脉冲输出插孔无关，不能混用。
注意：不能带电插、拔器件。插、拔器件只 能在关断电源的情况下进行。
二、数字电路测试及故障查找
1、数字电路测试
数字电路测试分静态测试和动态测试。 一般组合逻辑电路功能测试就是静态测试。 而时序逻辑电路的波形测试就是动态测试。
二、数字电路测试及故障查找 2、数字电路的故障查找
（1）器件故障要检查
器件故障是器件失效或器件接插问题引起的故障，表现 为器件工作不正常。
数字逻辑电路实验基本知识
一、数字集成电路使用 二、数字电路测试及故障查找 三、实验箱 四、离开实验室前要做的事情： 五、熟悉试验箱作业
一、数字集成电路使用
TTL器件型号以74（或54）作前缀，称为 74/54系列，如74LS10、74F181、54S86等。 前两位如74代表系列，LS代表性能，10代表 功能和管脚。实验主要采用双列直插式。
三、实验箱
双 列 直 插 式 插 槽
三、实验箱
数字电路实验板设计
数字电路控制实验板使用说明数字电路控制实验板是专为数字电路及单片机控制实验而设计的。
该实验板上安装了稳压电源、数码显示器、单脉冲发生器、振荡器和多种驱动电路等实验常用器械，为学习数字控制电路以及研制开发小规模应用电路提供了一个理想的实验环境。
其主要功能及使用分述如下：1、输入电源及接法：①如果实验只需正电源，则应从实验板右侧上方＋V 插孔提供9V交流或直流电源。
②如果实验需要正负双向电源，则应从实验板右侧上方＋V插孔和－V插孔分别独立提供9V交流或直流电源，也可以从＋V和－V 之间的三芯插座，外接双9伏变压器。
③电机电源输入端：实验板固态继电器和普通双路继电器旁有四个两芯接线柱，从左至右分别是直流电机接线柱，电机（直流电机和步进电机）电源输出端，固态继电器输出端和实验整流电源（约12V）输出端。
如果电机使用实验板整流电源，可用一根导线将整流电源正极端与电机电源正极端连接即可（本实验板成品已连好参考样式），负极端在内部已经连通。
电机电源为60V以内的直流，连接时注意极性。
2、实验板稳压电源的使用：①＋5V稳压电源：接口在实验板的插线板右上角，配有红色指示灯和控制开关右上角第三个。
②±V可调节稳压电源：接口在实验板的插线板左边，上方是＋V，用红灯指示，下方是－V，用绿灯指示，控制开关为两带锁按钮，在插线板左上方，电压调节为实验板右侧边LM317和LM337处的2K 电位器。
3、数码显示器的使用：该显示器是一个6位串行静态显示器。
显示数据由DAT 端送入，低电平显示。
在CLK端由用户提供移位脉冲，上跳变移位，接口有两处，一处是实验左侧三芯插座（DAT、CLK、GND）处，另一处在实验板上插线条的中部，DAT和CLK标志处。
4、电平指示器的使用：电平指示器用于指示电路输出端的逻辑电平，高电平点亮。
电平指示器共三组12个灯，输入口在实验板上插线条右侧“红灯”、“绿灯”、和“黄灯”处，输入电压应在0至5V内。
凌阳十六位单片机实验箱 V3.0 版实验箱说明书
实验箱使用说明书目录第一章系统概述 (1)1.1整体描述 (1)1.2功能特点 (1)1.3实验箱配套资源简介 (2)1.4主要器件一览表 (4)第二章系统组成结构 (5)2.1系统电源电路 (5)2.2SPCE061A核心及周边电路 (6)2.3音频电路 (7)2.4双色8×8LED点阵电路 (8)2.5双0－3V直流电平输入电路 (9)2.6SPR4096A存储电路 (10)2.7发光二极管电路 (10)2.8高低电平发生按键电路 (11)2.9内置驱动的液晶显示电路 (12)2.10UART通讯电路 (12)2.114×4键盘和6位8段数码管电路 (13)2.12USB接口电路 (14)2.13应用接口简介 (15)第三章快速入门 (16)3.1主控芯片 (16)3.2集成开发环境IDE概述 (17)第四章实验箱自检 (18)4.1实验箱自检准备 (18)4.2实验箱自检步骤 (18)第五章附件 (21)第一章系统概述第一章系统概述凌阳科技股份有限公司（Sunplus）是全球知名的消费性IC设计公司，为回馈教育，改善大专院校单片机教学条件，特推出具有长期战略意义的凌阳科技大学计划。
本实验箱是凌阳公司为支持大学计划以凌阳16位单片机SPCE061A为核心开发出来的实验教学系统，此实验箱以操作方便、易学易用、功能强大等特点受到广大在校师生以及业界用户的欢迎。
1.1整体描述凌阳十六位单片机（SPCE061A）实验箱是集单片机应用技术、在线调试、在线仿真等功能于一体的强大开发系统，SPCE061A及其系列产品将带领MCU的应用迈入片上系统（SOC）时代，使在体验凌阳音频的欢快愉悦中轻松步入单片机及其嵌入式系统的流行领域。
(实验箱原理图请参见附件)图1.1实验箱实物图1.2功能特点本实验设备针对凌阳（unsp系列）十六位单片机的学习，提供了全面的开发工具和配套资料，最大程度的激发学生兴趣，巩固学习效果，方便了学习和应用。
电子电路实验箱(完稿)
3.8 电子电路实验箱使用电子电路实验箱进行电子电路实验，可以节省时间，减少元、器件损坏，提高实验效果。
本书中的大多数实验是在实验箱中进行的。
电子电路实验箱分为“模拟电路实验箱”和“数字电路实验箱”两种，分别用于“模拟电路实验”和“数字电路实验”。
下面介绍两种实验箱的特点和使用方法。
由于不同专业上述二课的开课次序不尽相同（有的先开“模拟电子技术”，有的先开“数字电子技术”），不一定先使用哪种实验箱，所以在介绍实验箱的结构特点时，难免有些地方略有重复。
3.8.1 THM-1型模拟电路实验箱使用说明THM－1型模拟电路实验箱是根据目前我国“模拟电子技术”教学大纲的要求，为了配合大专院校、中等专业学校、电视大学以及有关职工业余学校学生学习“模拟电路基础”等课程而制作、生产的新一代实验装置，它包含了全部模拟电路的基本教学实验内容及有关课程设计的内容。
本实验装置主要是由一整块单面敷铜印刷线路板构成，其正面（非敷铜面）印有清晰的图形线条、字符，使其功能一目了然。
板上设有可靠的各种集成块插座、镀银长紫铜针管插座及高可靠、高性能的自锁紧插件；板上还提供实验必需的直流稳压电源、低压交流电源以及相关的电子、电器元器件等。
故本实验箱具有实验功能强、资源丰富，使用灵活，接线可靠，操作快捷，维护简单等优点。
本实验箱所有的元器件均经精心挑选选，属于优质产品，可放心让学生进行实验。
整个实验功能板放置并固定在体积为0.46m×0.36m×0.14m的喷塑保护漆膜的铁皮箱内，净重7Kg。
一、组成和使用1．实验箱的供电实验箱的后方设有带保险丝管（0.5A）的22OV单相交流电源三芯插座，（配有三芯插头电源线一根）。
箱内设有三只降压变压器，供四路直流稳压电源之用和为实验提供多组低压交流电源之用。
2．一块大型（435mm×325mm）单面敷铜印刷线路板，正面丝印有清晰的各部件、元器件的图形、线条和字符，反面则是装接其相应的实际元器件。
数字电路实验箱使用说明
自制实验设备使用说明书设备名称：数字电路实验箱规格型号：研制单位：电工电子实验中心作者：佘新平李克举高秀娥研制时间：2011年8月目录一．技术指标二．实验箱电路面板结构三．实验箱电路面板实物照片四、实验箱使用说明五、实验箱可开设的实验六、实验箱使用注意事项一．技术指标（1）直流电源输入电压：+5 V、±15V（2）电路面板材料：玻纤。
尺寸：长= 430mm ，宽= 310mm ，厚= 2 mm二、实验箱电路面板结构电路面板结构如图1所示。
图1 电路面板结构分布图三、实验箱电路面板实物照片实物照片见图2。
四、实验箱使用说明（1）直流电源接线区：3组独立直流电压接线柱：+5V、GND、+15V、GND、－15V、GND。
用于将外部直流电压引入到实验箱，外部直流电压通过电源保护二极管到达各个单元电路及面板中多个红色+5V电压输出插孔，因此红色+5V电压输出插孔中的电压通常比外部直流电压低0.3V左右。
此外，实验箱带有短路报警和过压报警功能。
当电源开关处于“关”状态时，红色+5V 电压输出插孔仍有低电压输出（短路报警电路的需要），如果接线过程中导致+5V和GND 出现短路，则开始声、光报警，当电源开关处于“开”状态时，短路报警失效；当电源开关处于“开”状态时，如果外部直流电压超过6.5V，则开始声、光报警。
（2）数码管数字显示：2个七段数码管，引脚全部引出，可采用共阴极或共阳极数码管；另有2个BCD码输入七段数码管（安装了显示译码器CD4511）。
为了更换方便，均采用了IC插座。
（3）TTL逻辑电平显示：对输出电平的高、低进行显示。
输出电平为高时，红色发光二极管亮；输出电平为低时，绿色发光二极管亮。
图2 电路面板实物照片（4）TTL逻辑电平输出：提供12组TTL逻辑电平输出，采用拨码开关控制，拨上输出为高电平，拨下输出为低电平。
（5）单次脉冲、简单连续脉冲输出：脉冲输出均为TTL逻辑电平。
单次脉冲分为正、负两种单脉冲输出，采用白色按钮控制，发光二极管指示；简单连续脉冲分别为2Hz、8Hz、128Hz 和1024Hz ，发光二极管指示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SG-6410数字电路实验箱
SG-6410型数字电路实验箱是“数字电路”、“脉冲电路”以及课程设计的基本教学仪器，同时也是产品开发及科研的基本工具之一。
该产品在设计时充分考虑实验需要，并吸收了同类产品的优点，设计精良，性能稳定可靠。
一、技术参数
1、工作电源：单相交流220V±5% 50HZ
2、外形尺寸：512mm×357mm×176mm
3、整机功耗：<60W
4、环境温度：-5℃～40℃
5、相对湿度：≤85%（25℃）
二、主要设置及性能特点
1、实验板
（1）母板采用2mm厚印制线路板制成，正面印有连线、字符等，反面是相应的印刷线路及有关元器件等。
（2）母板上设有若干个高可靠的圆脚集成块插座（8P、14P、16P、20P、28P、及40P）及60多根高可靠的镀银长紫铜管，供插电阻、电容、电位器和三极管等。
母板上固定器件有多圈电位器、电容器、按钮开关以及晶振等。
还设有340多个高可靠锁紧式防转叠插座（与集成块插座、镀银长紫铜管及固定器件等已内部连好）作为实验连接点、测试点，实验接线时，只要拿锁紧插头线相互连接即可。
（3）母板设计合理，接触可靠，实验灵活方便。
彻底解决了长期使用接触不良等问题。
2、直流电源提供±5V/0.5A和±15V/0.5A的稳压源四路,均有短路保护自动恢复功能,其中+5V电源具有短路报警、指示功能。
`
3、脉冲信号源提供正、负输出单次脉冲一组和一组频率1HZ、1KHZ、20KHZ附近连续可调的方波脉冲源，通过频率细调多圈电位器对输出频率进行细调。
4、三态逻辑测试笔高电平为红色发光管亮，低电平为绿色发光管亮，高阻态或电平处于不高不低的电平值时黄色发光管亮。
5、电平指示15位红色LED
6、逻辑开关15位红色LED
7、数字显示四位七段LED
8、拨码开关四位可逆十进制拨码开关
9、保护箱高强度ABS工程塑料保护箱，外形尺寸为：512mmX357mmX176mm有把手等，造形美观大方。
10、备有实验连接线和实验指导书等。
三、实验项目：
提供编有22个实验项目的详细实验指导书，具有相当的深度和广度，各级各类学校可根据自已的教学需要进行精选，还可以结合自已的要求进行改写、扩充及开发其他新的实验项目。
（1）晶体管开关特性、限幅器与钳位器
（2）TTL集成逻辑门的逻辑功能与参数测试
（3）CMOS集成逻辑门的逻辑功能与钳位器
（4）集成逻辑电路的连接和驱动
（5）组合逻辑电路的设计与测试
（6）译码器及应用
（7）数据选择器及其应用
（8）触发器及应用
（9）计数器及应用
（10）移位寄存器及应用
（11）脉冲分配器及其应用
（12）使用门电路产生脉冲信号自激多谐振荡器
（13）单稳态触发器与施密特触发器脉冲延时与波形整形电路（14）555时基电路及其应用
（15）D/A、A/D转换器
四、主要配置清单。
