在线监测系统设计方案
智慧水务在线监测系统设计设计方案

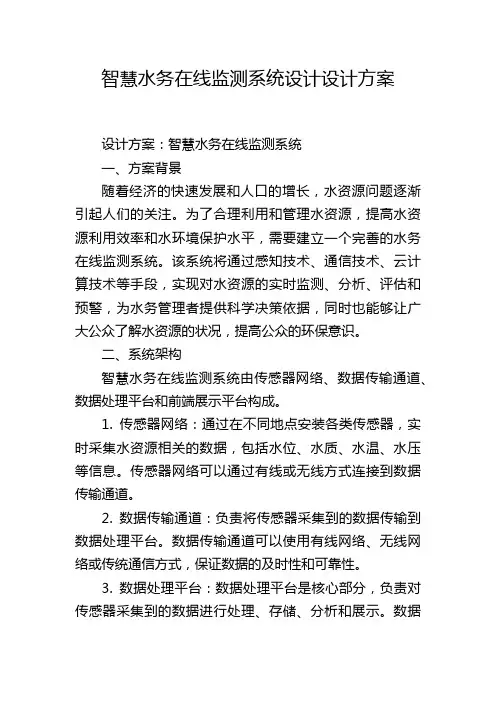

智慧水务在线监测系统设计设计方案设计方案：智慧水务在线监测系统一、方案背景随着经济的快速发展和人口的增长，水资源问题逐渐引起人们的关注。
为了合理利用和管理水资源，提高水资源利用效率和水环境保护水平，需要建立一个完善的水务在线监测系统。
该系统将通过感知技术、通信技术、云计算技术等手段，实现对水资源的实时监测、分析、评估和预警，为水务管理者提供科学决策依据，同时也能够让广大公众了解水资源的状况，提高公众的环保意识。
二、系统架构智慧水务在线监测系统由传感器网络、数据传输通道、数据处理平台和前端展示平台构成。
1. 传感器网络：通过在不同地点安装各类传感器，实时采集水资源相关的数据，包括水位、水质、水温、水压等信息。
传感器网络可以通过有线或无线方式连接到数据传输通道。
2. 数据传输通道：负责将传感器采集到的数据传输到数据处理平台。
数据传输通道可以使用有线网络、无线网络或传统通信方式，保证数据的及时性和可靠性。
3. 数据处理平台：数据处理平台是核心部分，负责对传感器采集到的数据进行处理、存储、分析和展示。
数据处理平台可以使用云计算技术，实现大规模数据的实时处理和存储。
同时，数据处理平台还可以通过数据挖掘和机器学习算法，对数据进行分析，提取出有价值的信息，为水务管理者提供决策支持。
4. 前端展示平台：通过前端展示平台，将数据处理平台提取出的信息以直观的方式展示给水务管理者和公众。
前端展示平台可以使用网页、移动应用等形式，支持实时监测、可视化显示、数据查询、预警推送等功能。
三、核心功能智慧水务在线监测系统的核心功能包括数据采集与传输、数据处理与分析、决策支持与预警、信息展示与共享。
1. 数据采集与传输：通过传感器网络，实时采集水资源相关的数据，并通过数据传输通道将数据传输到数据处理平台。
数据传输通道需要保证数据的及时性、完整性和准确性。
2. 数据处理与分析：数据处理平台需要对传感器采集到的数据进行处理、存储、分析和挖掘。
水污染源在线监测系统方案

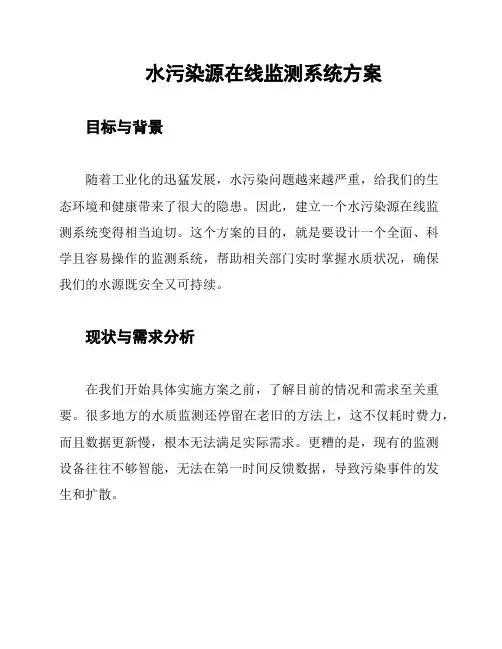

水污染源在线监测系统方案目标与背景随着工业化的迅猛发展，水污染问题越来越严重，给我们的生态环境和健康带来了很大的隐患。
因此，建立一个水污染源在线监测系统变得相当迫切。
这个方案的目的，就是要设计一个全面、科学且容易操作的监测系统，帮助相关部门实时掌握水质状况，确保我们的水源既安全又可持续。
现状与需求分析在我们开始具体实施方案之前，了解目前的情况和需求至关重要。
很多地方的水质监测还停留在老旧的方法上，这不仅耗时费力，而且数据更新慢，根本无法满足实际需求。
更糟的是，现有的监测设备往往不够智能，无法在第一时间反馈数据，导致污染事件的发生和扩散。
调查显示，大约60%的水体监测站根本无法实时上传数据，这让追踪和治理污染源变得异常困难。
因此，建设一个高效的在线监测系统不仅能提高数据的实时性，还能为决策提供有力支持。
实施步骤与操作指南为了顺利实施水污染源在线监测系统，下面是一些具体的步骤和操作指南。
系统架构设计系统的架构设计可以分为几个层次：1. 传感器层：负责实时采集水质参数，包括温度、pH值、溶解氧、浑浊度、氨氮和重金属等。
选择敏感度高、准确性强的传感器，确保数据的可靠性。
2. 数据采集层：传感器采集的数据通过数据传输模块（比如485、Zigbee、LoRa等无线传输方式）传送到数据中心。
3. 数据处理层：数据中心利用云计算平台存储、处理和分析这些数据，及时识别异常情况。
4. 用户界面层：设计一个用户友好的界面，让用户能轻松查看实时和历史数据，并生成各类报告。
设备选择在选择设备时，需考虑以下因素：- 传感器的选择：选择知名品牌的传感器，以确保质量和耐用性。
例如，可以考虑霍尼韦尔（Honeywell）和欧姆龙（Omron）等公司的产品，它们都得到了广泛认可。
- 数据传输设备：选择稳定性高、传输距离远的无线模块，以确保数据的实时性。
- 服务器配置：根据数据处理的需求，选择合适的云服务器配置。
通常，CPU至少需要4核，内存需8GB以上，存储空间根据监测数据量合理规划。
变电站温度在线监测系统的建设方案
THANKS
感谢观看
提高设备运行效率
通过对设备温度的监测，可以优化设备的运行条件，提高设备运行 效率，减少能源浪费。
增加供电可靠性
实时监测变电站设备的温度，可以及时发现并处理设备故障，减少 设备故障对供电的影响，提高供电可靠性。
社会效益
1 2 3
提高供电服务质量
通过对变电站设备温度的监测，可以及时发现并 处理设备故障，减少设备故障对用户用电的影响 ，提高供电服务质量。
数据分析与报警
数据分析
对处理后的温度数据进行统计分析，包括平均值、最大 值、最小值等指标的计算，以及趋势分析、异常检测等 方法的运用。
报警机制
根据数据分析结果，设定报警阈值，当监测温度超过预 设阈值时，系统自动触发报警，并将报警信息发送至相 关人员。
人机界面设计
用户登录与权限管理
设计用户登录界面，实现不同权限用 户的登录及系统操作功能。
系统架构与组成
01 感知层
由温度传感器、数据处理模块等组成，负责采集 和初步处理变电站温度数据。
02 网络层
通过物联网技术，将感知层数据传输至云平台。
03 应用层
展示监测数据、提供远程监控界面、实现智能报 警等功能。
系统工作原理
温度传感器采集变电站内的温度数据 ，通过无线传输技术将数据发送至数
据处理模块。
处理后的数据通过物联网技术上传至 云平台，进行存储和分析。
数据处理模块对接收到的数据进行初 步处理，如数据过滤、格式转换等。
管理人员可以通过远程监控界面随时 查看变电站的温度数据，系统也会根 据设定的规则自动报警，提醒相关人 员处理异常情况。
03
硬件设计
温度传感器选择
智慧环保在线监测系统设计方案 (2)
智慧环保在线监测系统设计方案智慧环保在线监测系统是一种基于物联网技术的环境监测系统，旨在通过实时数据采集、分析和优化，提供智能化的环境监测和管理方案，从而实现环境保护和可持续发展的目标。
以下是针对智慧环保在线监测系统的设计方案。
一、系统架构设计智慧环保在线监测系统的设计需要考虑到数据采集、数据传输、数据处理和数据展示等方面。
根据此需求，可以设计如下的系统架构：1. 数据采集层：此层负责采集环境监测数据，如空气质量、水质监测、噪音监测等。
可以通过传感器设备实时采集环境数据，并将数据发送给数据传输层。
2. 数据传输层：此层负责将采集到的环境数据传输到数据处理层。
可以采用无线传输技术，如Wi-Fi、NB-IoT 等，保证数据传输的稳定性和实时性。
3. 数据处理层：此层负责对采集到的环境数据进行处理和分析，包括数据清洗、数据存储、数据分析等。
可以使用云计算平台进行数据处理和分析，利用大数据分析算法提取环境信息，如环境污染源识别、环境质量趋势预测等。
4. 数据展示层：此层负责将处理后的数据以可视化的方式展示给用户，以帮助用户了解环境状况，并进行环境管理和决策。
可以通过网页或移动应用程序提供实时的环境监测数据和报告。
二、关键技术及功能设计在智慧环保在线监测系统的设计中，需要考虑以下关键技术和功能：1. 传感器技术：选择合适的传感器设备，如空气质量传感器、水质传感器、噪音传感器等，用于实时数据采集，确保数据的准确性和可靠性。
2. 无线传输技术：选择低功耗、长距离的无线传输技术，如Wi-Fi、NB-IoT等，用于将采集到的环境数据传输到数据处理层，保证数据的实时性和稳定性。
3. 云计算技术：借助云计算平台进行数据存储、处理和分析，提取环境信息，如环境污染源识别、环境质量趋势预测等。
4. 数据可视化技术：通过网页或移动应用程序将处理后的数据以可视化的方式展示给用户，以便用户对环境信息进行了解和决策。
5. 报警技术：设定一套智能的报警系统，当环境异常超过一定阈值时，可以通过短信、邮件等方式及时通知相关人员，采取相应的措施。
能耗在线监测系统方案
1. 引言能耗在线监测系统是一种用于实时监测和管理能源消耗的系统。
它可以帮助企业和组织有效地控制能源的使用，降低能源消耗，减少能源浪费，实现可持续发展目标。
本文将介绍一个能耗在线监测系统的方案，包括系统架构、功能模块和实施步骤。
2. 系统架构能耗在线监测系统主要包括以下几个关键组成部分：2.1 传感器网络传感器网络是能耗在线监测系统的基础。
通过在关键设备和场所安装传感器，可以实时监测能源消耗情况。
传感器可以测量电力、水、气等各种能源的消耗量，并将数据传输到系统服务器。
2.2 数据存储和处理系统服务器负责接收传感器发送的数据，并进行存储和处理。
数据存储可以选择使用关系型数据库或者时序数据库，以便高效地存储和查询大量的数据。
数据处理模块可以对数据进行实时分析和计算，生成各种能源消耗指标和报表。
2.3 用户接口能耗在线监测系统需要提供友好的用户接口，使用户可以方便地查看能源消耗情况和管理能源使用。
用户接口可以包括Web界面、移动App等多种形式。
用户可以通过用户接口查看实时数据、历史数据和报表，并进行能源消耗的分析和管理。
2.4 报警和通知能耗在线监测系统可以设置各种报警规则，当能源消耗异常或达到预定阈值时，系统将发送报警通知给相关人员。
报警通知可以通过短信、邮件等多种方式发送，以便及时采取措施。
3. 功能模块能耗在线监测系统包括以下几个核心功能模块：3.1 实时监测系统可以实时监测关键设备和场所的能源消耗情况。
用户可以通过用户接口查看实时数据，如电力消耗量、水消耗量等，以便及时了解能源消耗情况。
3.2 历史数据查询系统可以存储大量的历史数据，并提供灵活的查询功能。
用户可以通过用户接口选择特定的时间段和设备来查询历史数据，以便进行数据分析和对比。
3.3 能源报表系统可以根据用户需求生成各种能源消耗的报表。
报表可以包括日报、月报、年报等不同时间粒度的报表，并提供图表和统计数据，以便用户进行能源消耗的评估和分析。
滑坡在线安全监测系统方案

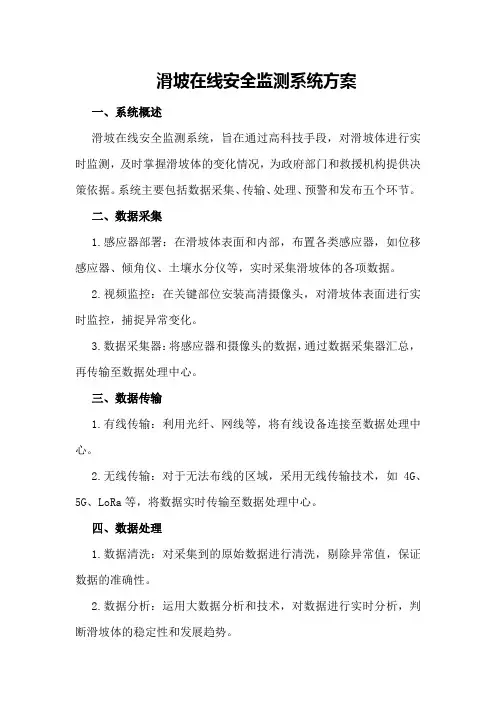

滑坡在线安全监测系统方案一、系统概述滑坡在线安全监测系统，旨在通过高科技手段，对滑坡体进行实时监测，及时掌握滑坡体的变化情况，为政府部门和救援机构提供决策依据。
系统主要包括数据采集、传输、处理、预警和发布五个环节。
二、数据采集1.感应器部署：在滑坡体表面和内部，布置各类感应器，如位移感应器、倾角仪、土壤水分仪等，实时采集滑坡体的各项数据。
2.视频监控：在关键部位安装高清摄像头，对滑坡体表面进行实时监控，捕捉异常变化。
3.数据采集器：将感应器和摄像头的数据，通过数据采集器汇总，再传输至数据处理中心。
三、数据传输1.有线传输：利用光纤、网线等，将有线设备连接至数据处理中心。
2.无线传输：对于无法布线的区域，采用无线传输技术，如4G、5G、LoRa等，将数据实时传输至数据处理中心。
四、数据处理1.数据清洗：对采集到的原始数据进行清洗，剔除异常值，保证数据的准确性。
2.数据分析：运用大数据分析和技术，对数据进行实时分析，判断滑坡体的稳定性和发展趋势。
3.预警模型：结合历史数据、地形地貌、气象等因素，建立预警模型，为滑坡预警提供科学依据。
五、预警与发布1.预警等级：根据预警模型分析结果，设定预警等级，如蓝色、黄色、橙色、红色等。
2.预警发布：通过手机短信、、微博等渠道，将预警信息实时发布给政府部门、救援机构及附近居民。
3.应急响应：根据预警等级，启动应急预案，组织人员疏散、物资调度等应急措施。
六、系统优势1.实时监测：通过感应器和摄像头，实时掌握滑坡体的变化情况。
2.高精度预警：运用大数据分析和技术，提高预警准确性。
3.快速响应：预警信息实时发布，为政府部门和救援机构提供决策依据。
4.安全可靠：系统采用成熟的技术，确保稳定运行，为用户提供可靠的监测数据。
七、实施步骤1.调查研究：对滑坡体进行详细调查，了解地形地貌、地质构造、气象等因素。
2.设计方案：根据调查结果，制定滑坡在线安全监测系统方案。
3.设备采购：选购性能稳定、质量可靠的监测设备。
水质在线监测系统设计方案
水质在线监测系统设计方案一、引言水质是指水中溶解物、悬浮物、微生物和有机物等的数量和质量的综合反映。
水质的好坏直接关系到人们的生活环境和健康。
传统的水质监测方法需要人工采样、实验室分析，耗时费力，且无法及时监测到水质变化，因此迫切需要一种水质在线监测系统来实时监测水质状况。
二、系统构成1.传感器：用于检测水质参数的传感器，如pH值、溶解氧、浊度、温度等。
传感器应具有高精度、高灵敏度和抗干扰能力，能够实时监测水质指标，并将数据传输给监测系统。
2.数据采集与传输模块：负责采集传感器获取的数据，并通过无线通信方式将数据传输给监测系统。
数据采集与传输模块应具有高稳定性和可靠性，能够确保数据传输的准确性和实时性。
3.监测系统：接收并处理传感器采集的数据，并对水质指标进行实时分析和评估。
监测系统应具有数据处理和存储功能，能够生成水质监测报告，并提供数据可视化界面以便于用户查看。
4.报警系统：监测系统通过与报警系统的连接，能够在水质数据异常时发出报警信号，通知相关人员进行处理。
三、系统特点与优势1.实时性：水质在线监测系统能够实时监测水质指标，及时发现异常情况，确保水质安全。
2.准确性：传感器具有高精度和高灵敏度，能够精确测量水质指标，提高监测数据的准确性。
3.自动化：水质在线监测系统能够实现自动采集、传输和处理数据，减轻人工工作量，提高工作效率。
4.可视化：监测系统提供数据可视化界面，用户可以直观地查看水质变化趋势和监测数据，方便实时监控和分析。
5.报警功能：监测系统与报警系统连接，可以及时发出报警信号，确保异常情况能够及时得到处理，防止事故发生。
四、系统实施步骤1.传感器选择：根据监测需要选择适合的传感器，满足监测参数和精度要求。
2.网络建设：搭建监测系统所需的网络环境，包括传感器与数据采集传输模块之间的通信网络，以及监测系统与用户终端之间的通信网络。
3.数据采集与传输模块：设计并制造数据采集与传输模块，保证数据采集的准确性和实时性。
智慧环保在线监测系统建设方案
通过数据挖掘和分析，智慧环 保能够为环保决策提供科学依 据，推动环保治理的精准化和 高效化。
项目目标与预期成果
构建覆盖全区域的环境监测网 络，实现环境数据的实时采集
、传输和处理。
建立智慧环保平台，整合环保 部门和企业资源，实现信息共
享和协同治理。
提高环境监测数据的准确性和 时效性，为环保决策提供有力 支撑。
风险评估、应对措施制定和监控执行
风险评估
对项目实施过程中可能出现的风险进行识别、分 析和评估，形成风险清单。
应对措施制定
针对可能出现的风险，制定相应的应对措施和预 案，降低风险对项目的影响。
监控执行
在项目实施过程中，对风险进行持续监控和跟踪 ，及时调整应对措施，确保项目顺利实施。
项目验收标准、流程和方法论述
量和型号。
硬件设备布局规划及安装要求
根据监测区域和监测项目，合理规划硬件设备的布局，确保监测数据的 全面性和代表性。
硬件设备安装应符合国家相关标准和规范，确保设备的稳定性和安全性 。
对于需要特殊安装环境的设备，应制定相应的安装方案和措施。
设备维护和保养计划
制定详细的设备维护 和保养计划，包括定 期检查、清洁、校准 等。
进行系统试运行，解决运行中出现的问题，组织项目验 收。
资源调配、团队协作和沟通机制建立
01
资源调配
根据项目需求，合理分配人力、 物力和财力资源，确保项目顺利 实施。
团队协作
02
03
沟通机制
建立高效的项目团队，明确团队 成员职责和分工，形成协同工作 的良好氛围。
建立定期的项目会议制度、工作 报告制度和信息交流渠道，确保 项目信息畅通无阻。
提供多种查询和统计功能 ，方便用户快速获取所需 信息。
在线监测系统运营方案
在线监测系统运营方案随着互联网的普及和发展，越来越多的企业和机构开始意识到在线监测系统的重要性。
在线监测系统可以帮助企业及时了解产品运营情况，监控网络安全，提高工作效率等。
因此，我们将针对在线监测系统的运营方案进行全面分析和规划，以期实现以下目标：1. 建立高效的在线监测系统，满足不同企业和机构的需求；2. 提升用户体验，提供便捷、准确的监测数据；3. 实现数据的安全可靠，保护用户隐私；4. 实现系统的持续发展和改进。
二、系统架构与功能1. 系统架构：在线监测系统将采用分布式架构，通过云平台实现数据的集中存储和处理。
同时，系统将采用微服务架构，实现各个模块的独立部署和维护。
2. 核心功能：（1）监测数据采集：系统将实现对不同类型的监测数据的自动采集，包括但不限于网络流量、日志数据、应用程序运行状态等。
（2）数据处理与分析：系统将提供数据清洗、分析和可视化的功能，使用户能够从大量数据中迅速获得所需的信息。
（3）报警与通知：系统将根据用户设置的规则进行实时监测，一旦发现异常情况，将及时进行报警和通知。
（4）用户管理：系统将支持不同角色的用户管理，包括管理员、操作员、普通用户等，以满足不同用户的需求。
三、技术选型与集成1. 数据采集技术：系统将采用多种数据采集技术，包括网页抓取、API接口调用、传感器数据采集等。
2. 数据处理与分析技术：系统将采用大数据处理平台，如Hadoop、Spark等，实现数据的清洗、处理和分析。
3. 报警与通知技术：系统将采用消息推送技术，如邮件、短信、APP推送等，实现实时报警和通知功能。
4. 用户管理技术：系统将采用RBAC（Role-Based Access Control）技术，实现不同角色的用户权限管理。
四、运营管理与维护1. 运营管理：系统将建立完善的运营管理体系，包括用户需求管理、项目管理、运维管理等，保障系统的稳定运行。
2. 维护与升级：系统将实施定期的维护与升级计划，保障系统的安全性和可用性。
在线监测技术方案
在线监测技术⽅案烟尘、烟⽓连续在线监测系统（技术⽅案）⽬录1. 系统总则 (1)2. 系统组成 (2)2.1 ⽓态污染物监测 (2)2.1.1 取样和预处理单元 (2)2.1.2 SR-200分析仪 (3)2.1.3 O2含量监测 (3)2.2 颗粒物监测 (4)2.3 烟⽓参数监测 (4)2.3.1 流速测量 (4)2.3.2 压⼒测量 (5)2.3.3 温度测量 (5)2.4 数据采集与处理 (5)3. 系统特点 (6)4. ⼯程安装 (7)4.1 需⽅要提供的公⽤条件 (7)4.2 设计分⼯ (7)4.3 系统安装与实施 (7)5. 现场安装指导、调试和验收 (10)6. 质量保证和售后服务 (11)7. 供货范围表及报价 (12)1、系统总则本系统设备的功能设计、结构、性能、安装和试验等⽅⾯的技术要求，均符合国家有关环境保护标准要求，满⾜《固定污染源烟⽓排放连续监测技术规范》（GB/T76-2007）、《污染源在线⾃动监控（监测）系统数据传输标准》（HJ/T 212-2005）等国家标准性⽂件执⾏。
本⼯程的CEMS系统由⽓态污染物监测⼦系统、颗粒物监测⼦系统、烟⽓参数监测⼦系统及数据采集与处理⼦系统组成，系统组成如下图：图⼀、CEMS系统组成图⽓态污染物监测⼦系统：由取样单元、预处理单元和分析单元等组成。
取样单元：由电加热取样探头、电加热取样管线和反吹系统等组成。
预处理单元：由流量传感器、精细过滤器、压缩机冷凝器、蠕动泵、采样泵、溢流装置、储⽔桶、湿度传感器和流量计等组成。
分析单元：采⽤多组份⽓体分析器颗粒物监测⼦系统：采⽤烟尘监测仪。
烟⽓参数监测⼦系统：采⽤⽪托管测流速，压⼒传感器测压⼒，温度传感器测温度。
数据采集与处理⼦系统：由数据采集器、⼯控机、显⽰器和系统软件等组成。
图⼆、CEMS系统安装⽰意图2、系统组成2.1⽓态污染物监测2.1.1取样和预处理单元样⽓在取样泵的抽⼒下由取样探头取出。
在线安全监视监测及控制系统方案
在线安全监视监测及控制系统方案引言随着互联网的快速发展，网络安全问题也日益突出。
为了保护个人、组织和国家的网络安全，建立一个可靠的在线安全监视监测及控制系统是必不可少的。
本文将介绍一种可行的在线安全监视监测及控制系统方案，通过该系统，可以实现对网络活动的实时监视、异常检测和迅速应对。
功能需求在线安全监视监测及控制系统需要具备以下几方面的功能：1.实时监视：系统能够实时监视网络活动情况，包括网络流量、用户行为、设备状态等。
系统应能提供统计信息和数据报表，帮助用户了解网络的整体运行状况。
2.异常检测：系统需要能够识别出可能存在的异常行为，如入侵行为、恶意软件、数据泄露等。
通过监视和分析网络流量和日志，系统可以自动检测出异常情况，并向管理员发送警报。
3.迅速应对：一旦发现异常行为，系统应能够迅速采取相应的措施，包括阻止恶意流量、隔离感染设备等。
系统还应提供告警通知功能，通知相关人员及时处理安全事件。
4.日志记录：系统需要能够记录各种安全事件和操作日志，以便进行后期调查和分析。
同时，系统还应具备日志的备份和恢复功能，以防止数据丢失。
技术实现为了实现上述功能需求，可以采用以下的技术实现方案：1.流量监测：使用网络流量监测设备，如IDS（入侵检测系统）和IPS（入侵防御系统），来实时监测网络流量。
这些设备可以分析网络包，判断是否存在异常行为，并触发相应的警报。
2.日志分析：通过搭建日志收集和分析系统，对网络设备产生的日志进行实时收集和存储。
利用日志分析工具，可以从海量的日志数据中提取有用的信息，例如异常行为的特征、攻击路径等。
3.安全事件响应：通过建立安全事件响应系统，可以实现对安全事件的及时响应和处理。
当系统检测到异常行为时，会触发相应的警报，并将警报信息发送给安全团队。
安全团队可以通过安全事件响应系统，采取相应的措施来应对安全事件。
4.权限管理：建立统一的用户身份认证和权限管理系统，保障系统的安全性。
只有经过身份认证的用户才能访问系统，并且用户的权限应该根据其身份和职责进行控制。
工况在线监测系统方案
平台具备数据存储、分析、报警等功能，实现了对生产过程的全面 监控。
提升企业生产效率与质量
通过实时监测数据分析，帮助企业优化生产流程，降低能耗，提高 产品质量。
经验教训分享
Hale Waihona Puke 技术研发需注重实际需求在项目研发过程中，应紧密结合企业实际生产需求，确保技术的实用性和先进性。
加强团队沟通与协作
ERA
硬件设备安装、接线及检查流程
设备安装
按照设计图纸和现场实际情况， 合理布置并安装传感器、数据采
集器、通信设备等硬件设备。
接线工作
根据设备接口类型和通信协议， 正确连接各设备之间的线缆，确 保数据传输的稳定性和准确性。
检查流程
在设备安装和接线完成后，进行 全面的检查，包括设备通电测试 、接口连接测试、数据传输测试
06
现场应用效果展示
BIG DATA EMPOWERS TO CREATE A NEW
ERA
实时监测数据展示
数据采集频率
系统能够实时采集各种传感器和仪表的数据，采集频率可 根据实际需求进行调整，确保数据的及时性和准确性。
数据展示形式
系统提供多种数据展示形式，包括图表、曲线、数字等， 用户可根据需要选择合适的展示方式，以便更直观地了解 设备运行状态。
故障诊断记录查询
系统能够自动记录故障诊断结果，并提供便捷的故障诊断记录查询功能，用户可随时查 看和分析故障诊断记录，了解设备历史故障情况。
客户满意度调查反馈
调查问卷设计
针对工况在线监测系统的使用情况和客户满意度，设计科学合理 的调查问卷，收集用户反馈意见。
调查结果分析
对收集到的调查问卷进行统计分析，了解用户对系统的满意度、使 用习惯、功能需求等方面的信息。
输电线路在线监测系统的设计与实现
输电线路在线监测系统的设计与实现随着电力系统的不断发展和社会对电能质量的要求越来越高，输电线路的安全运行以及故障及时处理成为了十分重要的问题。
传统的电力线路监测方法主要依靠人工巡检，工作效率低、监测覆盖面窄以及存在漏检等问题。
开发一种可靠、高效的输电线路在线监测系统变得尤为重要。
本文将结合目前的技术水平，设计一种在线监测系统，并讨论其实现方案。
一、系统设计方案1.1 监测参数输电线路运行中存在多种可能的故障和隐患，因此在线监测系统需要监测的参数也较多，主要包括：电流、电压、温度、湿度、风速、线路振动以及机械应力等。
这些参数的监测可以有效地发现输电线路的异常情况，为及时排除故障提供数据支持。
1.2 数据传输在线监测系统需要将采集到的数据传输至监控中心或者云端服务器进行实时处理和存储。
为了保证数据传输的稳定和可靠，可以采用有线或者无线的通信方式，比如使用光纤、微波通信等技术。
1.3 数据处理传输过来的监测数据需要进行处理和分析，以便及时发现线路的异常情况。
数据处理可以采用机器学习算法、故障模式识别算法等技术，通过建立合理的数学模型，提高线路异常情况的识别精度。
1.4 报警系统当在线监测系统发现线路出现异常情况时，需要及时向操作人员发出警报。
报警系统可以采用声音、光纤、短信等多种方式，以确保相关人员在第一时间能够了解到故障情况。
1.5 动作控制在线监测系统还需要具备一定的动作控制功能，当监测到线路出现异常情况时，可以自动执行相关的控制命令，以减小事故对系统的影响。
2.1 传感器在线监测系统的核心是数据的采集，而数据的采集需要依靠各类传感器。
对输电线路来说，可以选择电流传感器、电压传感器、温度传感器、湿度传感器、风速传感器等多种传感器。
这些传感器需要具备高精度、高可靠性、抗干扰能力强等特点。
三、系统性能评估为了验证设计和实现的在线监测系统的有效性，需要对其进行性能评估。
性能评估主要包括以下几个方面：3.1 系统稳定性在线监测系统需要具备较高的稳定性，能够稳定地运行在各种环境条件下。
互联网系统在线安全监测技术设计方案
互联网系统在线安全监测技术设计方案一、简介随着互联网的迅速发展，网络安全问题越来越突出。
为了保障互联网系统的安全，需要采取有效的在线安全监测技术，以实时监测并防止各种安全风险。
本文将介绍一种互联网系统在线安全监测技术的设计方案。
二、设计目标本方案的设计目标如下：1.实时监测互联网系统中的安全事件，包括入侵、恶意攻击、数据泄露等；2.主动发现网络攻击行为，如端口扫描、DDoS攻击等，并采取相应的防御措施；3.对互联网系统中的异常行为进行分析和报告，及时发现潜在的安全风险；4.提供可视化的监测界面和报表，方便管理员进行监测和分析。
三、技术方案1.数据采集首先，需要监测和采集互联网系统中的各类数据，包括网络流量、系统日志、安全事件等。
可以使用IDS(入侵检测系统)和IPS(入侵防御系统)等工具进行数据采集，还可以在关键设备上安装监测代理，实时收集系统数据。
2.数据预处理采集到的原始数据需要进行预处理，包括去除冗余信息、进行格式标准化等。
同时，对数据进行过滤和去噪，提取关键信息，并根据特定规则对数据进行分类和标记。
3.异常检测和行为分析通过对预处理后的数据进行异常检测和行为分析，可以发现潜在的安全风险。
可以采用基于规则的方法，通过定义一系列规则来检测异常行为，如短时间内大量连接、大量未授权访问等。
还可以使用机器学习等技术，通过对历史数据进行训练，建立模型来判断异常行为。
4.威胁情报和联动防御在异常检测和行为分析的基础上，可以引入威胁情报系统，及时获取最新的威胁情报信息。
通过对比威胁情报和实时数据，可以发现已知的攻击行为，并采取相应的防御措施。
同时，可以联动其他安全设备，如防火墙、入侵防御系统等，实现自动化的防御和响应。
5.可视化监测和报告为了方便管理员进行监测和分析，可以通过可视化的方式展示监测结果。
可以设计一个监测界面，实时显示互联网系统的安全状态，包括入侵事件、异常行为等。
还可以生成定期报告，对互联网系统的安全状况进行总结和分析。
在线监测管理系统设计研究
在线监测管理系统设计研究设计一个在线监测管理系统需要考虑以下几个方面：1. 系统需求分析：首先，需要明确系统的目标和要求，确定系统的功能模块，包括数据采集、数据处理、数据显示、报警处理等。
同时，还需要确定系统的性能指标，如采样频率、数据准确性要求等。
2. 数据采集模块设计：设计数据采集模块，包括传感器选择、数据传输方式选择等。
根据实际需求选择合适的传感器，并设计数据采集电路，保证采集到的数据准确性和稳定性。
同时，还需要确定数据传输方式，可以选择有线或无线传输，根据实际情况选择合适的通信协议。
3. 数据处理模块设计：设计数据处理模块，根据采集到的数据进行处理和分析，可以使用算法对数据进行滤波、平滑、降噪等处理，提取有用的信息。
同时，还可以进行数据的统计和分析，如均值、标准差等。
根据实际需求选择合适的数据处理方法和算法。
4. 数据显示模块设计：设计数据显示模块，将处理后的数据以图表、表格等形式展示给用户。
可以使用图表库进行数据可视化，提供直观的数据展示界面。
同时，还可以设计数据查询功能，用户可以根据需求自定义查询条件，查看历史数据。
5. 报警处理模块设计：设计报警处理模块，根据预设的报警条件对数据进行实时监测，并及时发出报警信息。
可以使用短信、邮件、手机推送等方式向用户发送警报信息，保证用户能够及时处理异常情况。
6. 安全性设计：考虑系统的安全性，设计用户身份验证机制，保证只有授权用户能够访问系统。
可以使用用户名密码登录、双因素认证等方法进行身份验证。
同时，还需要考虑数据的机密性和完整性，设计数据加密和防篡改机制。
7. 系统部署和维护：设计系统部署和维护方案，确定系统的硬件和软件环境要求，并制定相应的部署和维护流程。
同时，还需要设计系统的备份和恢复策略，保证系统的可用性和稳定性。
以上是在线监测管理系统设计的一般步骤和考虑事项，具体的设计方案还需要根据实际需求进行详细设计和实施。
电能质量在线监测系统方案设计分析
电能质量在线监测系统方案设计分析电能质量问题，一直以来都是电力系统关注的焦点。
我国电力系统的快速发展，使得电能质量问题愈发突出，对电力设备的正常运行和用户的使用体验产生了很大影响。
为此，本文将针对电能质量在线监测系统方案设计进行分析，旨在为电力系统提供一种高效、可靠的电能质量监测手段。
一、项目背景随着我国经济的持续增长，电力需求不断攀升，电力系统运行压力增大。
电能质量问题主要包括电压、电流、频率、波形等方面的异常，这些问题会导致电力设备故障、生产事故，甚至影响电力系统的稳定运行。
因此，对电能质量进行实时监测，对电力系统的安全、稳定运行具有重要意义。
二、方案设计目标1.实现对电力系统各节点电压、电流、频率等参数的实时监测；2.分析电能质量数据，发现异常情况并及时报警；3.提高电力系统的运行效率，保障电力设备安全运行；4.为用户提供便捷的电能质量查询和统计功能。
三、方案设计内容1.系统架构电能质量在线监测系统采用分布式架构，分为数据采集层、数据传输层、数据处理层和用户界面层。
（1）数据采集层：负责采集电力系统各节点电压、电流、频率等参数，通过传感器将模拟信号转换为数字信号。
（2）数据传输层：将采集到的数据传输至数据处理层，采用有线或无线通信方式实现。
（3）数据处理层：对采集到的数据进行处理，包括数据清洗、数据分析和数据存储等。
（4）用户界面层：为用户提供电能质量查询、统计和报警等功能。
2.系统功能（1）实时监测：系统可实时显示电力系统各节点电压、电流、频率等参数，并可根据用户需求进行定制化展示。
（2）数据查询：用户可查询历史电能质量数据，了解电力系统运行情况。
（3）数据分析：系统对采集到的数据进行实时分析，发现异常情况并及时报警。
（4）报警功能：当电能质量异常时，系统可自动发送报警信息至用户手机或电脑端。
（5）统计报告：系统自动电能质量统计报告，方便用户了解电力系统运行状况。
3.系统关键技术（1）数据采集：采用高精度传感器，确保数据采集的准确性。
水质在线监测系统设计方案
水质在线监测系统设计方案一、背景介绍水质是人类生存和生活中至关重要的资源，而水质污染现象也日益严重。
为了及时监测和控制水质的变化情况，保障水质安全，设计一套水质在线监测系统是非常必要和重要的。
二、系统目标1.实时监测水质参数，包括水温、pH值、溶解氧、浊度、电导率等指标。
2.自动报警功能，当水质指标超出设定阈值时能及时提醒相关人员。
3.数据可远程传输到监控中心，实现远程监控和实时数据分析。
4.实现数据可视化，通过图表、曲线等方式直观地展示水质参数变化情况。
三、系统组成1.传感器：采用多种传感器对水质相关参数进行测量，如水温传感器、pH值传感器、溶解氧传感器、浊度传感器、电导率传感器等。
2.控制单元：负责控制传感器的采集和数据传输，可以集成多个传感器的数据。
3.数据处理模块：对传感器采集到的数据进行处理和分析，包括数据校正和异常值处理等。
4.报警模块：当水质指标超出阈值范围时，触发报警，并通过声音、光照等方式提醒相关人员。
5.通信模块：负责将传感器采集到的数据传输到监控中心，可以选择无线方式或有线方式。
6.监控中心：接收和处理来自水质在线监测系统的数据，进行实时监控和数据分析，并提供数据可视化接口。
四、系统设计和实现步骤1.传感器的选择和安装：根据实际需求选择适当的水质传感器，并安装在水体中，保证传感器与水体的充分接触。
2.控制单元的设计和搭建：设计控制单元，包括传感器的数据采集和传输功能。
3.数据处理模块的设计：对采集到的数据进行校正和异常值处理，并实现实时数据分析功能。
4.报警模块的设计和实现：设定水质阈值，在数据超出阈值时触发报警，并选择合适的报警方式进行提醒。
5.通信模块的选择和配置：根据实际情况选择无线或有线通信方式，配置通信模块与监控中心的连接。
6.监控中心的设计和实现：搭建监控中心，接收和处理来自水质在线监测系统的数据，实现数据可视化和远程监控功能。
五、系统优势1.实时性强：水质在线监测系统可以实时监测水质指标的变化情况，及时发现和处理异常情况。
在线监测平台建设方案
在线监测平台建设方案一、背景和意义随着互联网技术的发展，各种网络活动的频繁展开，对网络安全的需求也日益提高。
传统的安全监测手段已经无法满足现代网络环境的要求，因此需要建设一种在线监测平台，以更好地保障网络的安全。
在线监测平台是一种通过实时监测和分析网络中的数据流量、攻击行为和异常情况等，及时发现和应对网络安全事件的系统。
它可以为网络管理员提供全面的监测和预警功能，帮助用户及时发现和解决网络安全问题，并提供安全策略和建议。
二、建设目标1.实时监测：通过在网络中安装监测设备，及时监测并收集网络数据流量，以实现对网络安全的实时监测。
2.攻击检测：通过数据分析和算法建模，检测网络中的恶意攻击行为，如入侵、病毒传播等，并给出警报和相应的应对措施。
3.异常发现：通过对网络行为的分析，识别并发现异常的网络行为，如大量数据传输、频繁的端口扫描等，提供对异常行为的预警和处理策略。
4.用户行为分析：通过对用户行为的分析，识别并分析用户的异常行为，如非法登录、资料泄露等，以保障用户的网络安全。
5.数据可视化：通过对收集到的数据进行处理和分析，提供直观的数据可视化展示，以帮助管理员更好地了解网络的安全状况和趋势。
三、实施方案1.硬件设备：在网络中安装合适的监测设备，用于收集和监测网络数据流量，并将数据传输到在线监测平台。
2.数据采集：通过网络监测设备收集网络数据流量，并实时传输到在线监测平台，包括网络流量、用户行为和系统日志等。
3.数据分析：对采集到的数据进行处理和分析，通过算法建模和机器学习等技术，检测和识别网络中的攻击行为和异常情况。
4.预警和应对：对检测到的攻击行为和异常情况给出相应的预警和应对措施，包括警报、封堵和隔离等，以保障网络的安全。
5.数据可视化：通过数据可视化技术，将分析和处理后的数据以图表和报表等形式展示给管理员，以便更好地了解网络的安全状况和趋势。
6.用户管理：通过身份认证和权限控制等手段，管理和控制用户的访问权限，保障用户的网络安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在线监测系统设计方案水质在线监测系统设计方案***********有限公司******环保设备有限公司二零******年**月目录1、企业简介 (4)2、设计依据 (4)2.1设计依据的主要相关规范及标准 (4)2.2设计原则 (6)2.3系统设计 (6)3、技术部分 (7)3.1监测因子 (7)3.2监测点位 (7)3.3监测站房 (7)3.4其他建设要求 (9)3.5企业监控中心 (16)3.6监测设备性能及组成部分 (16)3.7项目实施方案 (22)4、售后服务 (24)4.1升级服务 (24)4.2联系方式和技术服务 (25)4.3技术信息 (25)4.4保修 (25)5、资质文件 (27)5.1企业法人营业执照复印件 (27)5.2税务登记证复印件 (27)5.3组织机构代码证复印件 (27)5.4环境污染治理设施运营资质证书 (28)5.5 ISO9001认证 (28)5.6计量器具生许可证书 (28)5.7中国环境保护产品认证证书 (30)5.8国家环保部出具的检测报告 (30)5.9纳税凭证 (33)5.10产品认定证书 (33)5.11近年来业绩和用户证明 (35)5.12其他证明文件 (40)5.13专利情况专利证书统计 (44)1、企业简介**********有限公司位于经济技术开发区*****工业园区，是一家*******************。
本公司主要污染物排放总量在**市环保局总量控制指标内核定：化学需氧量******吨/年，氨氮******吨/年，总磷*******吨/年。
按照国家有关规定设置规范的污染物排放口，预安装废水排放自动在线监测装置并与环保部门联网。
2、设计依据2.1设计依据的主要相关规范及标准1)《环境污染源自动监控信息传输、交换技术规范》（试行）（HJ/T 352-2007）2)《水污染源在线监测系统安装技术规范》（试行）（HJ/T353-2007）3)《水污染源在线监测系统验收技术规范》（试行）（HJ/T354-2007）4)《水污染源在线监测系统运行与考核技术规范》（试行）（HJ/T 355-2007）5)《水污染源在线监测系统数据有效性判别技术规范》（试行）（HJ/T 356-2007）6)《环境保护产品技术要求-化学需氧量CODcr水质在线监测仪》（HJ/T 377-2007）7)《氨氮水质自动分析仪技术要求》（HJ/T 101-2003）8)《环境保护产品技术要求-超声波明渠流量计》（HJ/T 15-2007）9)《水质采样技术指导》（HJ494-2009）10)《水质自动采样器技术要求及检测方法》（HJ/T 323-2007）11)《污染源在线自动监控（监测）数据采集传输仪技术要求》（HJ 477-2009）12)《污染源在线自动监控（监测）系统数据传输标准》（HJ/T 212-2005）13)《关于开展排放口规范化整治工作的通知》（2006年修正版）14)《再生有色金属工业污染物排放标准—铝》（征求意见稿）15)《污染源自动监控管理办法》16)《巴歇尔槽测流规范》（SL 24-91）17)《污水综合排放标准》GB8978-199618)《室外排水设计规范》GBJ14-87（1997年版）19)《工业与民用电力装置的接地设计规范》GBJ65-8320)《混凝土结构设计规范》GB50010-200221)《电缆线路施工及验收规范》GB50168-9222)《堰槽测流规范》SL 24-9123)《施工现场端建设规范》2.2设计原则（1）实用性和统一性原则。
在系统建设中首先要考虑的是实用性和易于操作性，易于管理和维护，易于用户掌握和学习使用。
采用技术成熟的数据采集技术和通信技术。
在分析仪器设备的选型上，为污水处理厂提供同一厂家设备，以保证整个系统的兼容性和统一性，且更便于工作人员操作及系统维护。
也使售后服务具有专一性，责任性增强，提高工作效率。
（2）开放性和标准化原则。
在总体设计中，采用开放式的系统结构，使系统网络易于扩充，并为以后的发展预留可扩充接口。
同时系统网络选用的通信协议和设备接口标准符合国际标准和国家环保信息网络系统新认可的数据传输标准，达到对污染实施在线监控的目的。
（3）可靠性和安全性原则。
系统的安全可靠是整个系统建设的基础。
鉴于环保信息的重要性，要求系统有较高的可靠性，系统建设应具有网络监督和管理能力。
要确保系统数据传输的正确性，防止异常情况的发生，拒绝未经授权的访问。
2.3系统设计该系统是由系统软件、COD、NH3-N、总磷、SS、PH计、流量计的水质在线分析仪和智能环保监控仪组成，系统软件安装在环保局信息中心监控室和污水厂监控室，可实时、定时对处理后污水的水质情况进行监测监控，并通过智能环保监控仪对数据进行整理、存储、上传，同时将数据传送到环保局监控中心和污水厂监控中心。
3、技术部分3.1监测因子根据《再生有色金属工业污染物排放标准—铝》（征求意见稿），确定***********有限公司总排水口的主要监测因子为：pH、悬浮物、COD、氨氮、总磷、流量、石油类。
本公司现提供监测COD、pH和流量的水质在线自动监测设备。
3.2监测点位根据《水污染源在线监测系统安装技术规范》（试行）（HJ/T 353-2007），监测点位应位于************有限公司总排水口巴歇尔槽的引流段，其采集的水样具有代表性。
水样将无变质地输送至监测站房供水质自动分析仪取样分析或采样器采样保存。
流量计探头安装于巴歇尔槽上。
3.3监测站房（1）位置：监测站房应建在监测点位附近，距离不大于50米，最好在10米以内，并且站房区域没有振动、噪声、强磁场、通讯盲区，对仪器的测量及数采仪的数据传输无影响。
（2）尺寸：6m×4.4m×2.8m，建筑面积26.4m2；室内净高2.6m。
（3）构筑材料：砖混结构3x7墙。
（4）保温材质：外墙面保温层。
（5）门窗材质：窗户选择铝塑钢和手关窗扇，门为品牌防盗门。
（6）屋内环境：室内设空调，保持室温约10-35℃、相对湿度75%以下、通风良好、无强震动和磁场干扰。
（7）给排水：清洁水从污水处理厂自来水管道接入，室内安装盥洗池，地漏。
（8）防雷：设接地线路，接地电阻<4Ω。
（9）防水：屋面坡度设定为1:20；采用咬合式波浪板型；防水材料选用适合于金属板屋面的具有较高的粘结强度、好的追随性、以及耐候性丁基橡胶防水密封粘接带。
（10）供电：接入380V/220V、频率50 Hz交流电，总功率为10kw。
五芯橡套电缆（6mm2）经地下埋镀锌管引入屋内，配备一台380V/220V、10路输出，总功率10kw的供电箱，供电能力为10kw。
室内安装UPS备用电源，功率为2000W, 在断电时数据采集传输仪可继续工作6h以上，已满足站房断电后仪器的正常运行及数据的及时保存。
电源引入线使用照明电源，电源设明显标志，防止工作人员意外断电；接地线设明显标志。
站房电源设置系统总开关，每台仪器均设独立控制开关。
所有电线加硬质保护管套进墙入地铺设。
室内顶部安装40w白炽灯，满足照明要求。
（11）防火：监测室内设干粉灭火器一只放于进门处的明显位置。
（12）辅助设施：工作台、电脑桌、椅等。
3.4其他建设要求3.4.1站房内布置情况1、监测站房内安装（建议）立体示意图2、仪表间内布置规范1)室内按照一般实验室规范标准装修；2)室内安装空调保证环境温度：10—35℃，空调功率为：1000W；3)地面应用瓷砖铺砌，设踢脚线；4)接电要求：电源电压：220V±15%AC ,5A，电源频率：50Hz±5%,电源功率：＞5000w,良好接地：4欧的专用接地线。
至少配有7只三眼插座和4只二眼插座，固定在1.2米高处，或配有二只多功能电源插板，可以扩接水泵、电脑等用电设备。
对于电压不稳定和经常断电的地区，建议使用功率匹配的交流电源稳压器，以保护仪器,有接地线，有总的配电盘，漏电开关三排；使用功率匹配的交流电源稳压器，以保护仪器；5)总进电源线为4平方毫米以上铜芯线，室内可为2平方毫米软线；开关、插座等线路管线均为暗线；6)仪器房的避雷和电线系统与附近厂区取得平衡（有避雷针的大地桩，接地电阻必须小于4欧）；7)室外安装采样进水φ25PPR管，采样预留孔高度可与现场实际情况而定；8)室内环境要求：室内照明应能照射到仪器正面（40W日光灯）；干燥、通风且满足设备运行环境温度（应装有空调，使之保持恒温在5-30℃），避免阳光直射；避免强电磁场干扰；避免强腐蚀性气体。
备有洗手池，以便维护时洗手用9)仪器的放置：仪器的尺寸为宽×高×深=450×1500×300（mm）, 要求仪器的左右保持≥600mm的空间, 前面保持≥1000mm的空间。
3.4.2标准巴歇尔槽技术要求巴歇尔槽的喉道断面为矩形。
进口收缩段（L1）要求底面严格水平，两侧边墙与底面垂直且与轴线成1∶5的比值收缩。
喉道段（L）的两侧边墙互相平行，底坡向下游倾斜，坡度为3∶8。
出口扩散段（L2）的两侧翼墙与底面垂直，且与槽轴线对称，扩散比为1∶6。
出口段底面向上游倾斜呈1∶6的逆坡。
进口收缩段与行近河槽及出口扩散段与下游河槽相连接处，均应建垂直翼墙（L3和L4），其夹角可做成45°，也可做成半径为2hmax的圆弧形。
对喉道宽小于0.5m的测流槽，其翼墙也可与槽轴线成直角布置。
进口收缩段上游应有长度不小于5倍河宽的行近河槽，水流的弗汝德数（Fr）一般不应超过0.5。
对测流精度要求不高的情况，也不应超过0.7。
在有充分水头可以利用，能保证自由出流的情况下，可从堰顶处截短，不建喉道和出口扩散段，但在进口的下游应有不小于0.2m的跌水，且应建消能装置。
巴歇尔槽各部位尺寸安装的允许偏差还应符合下列要求：1)喉道底面纵横向平均坡度的允许偏差为±0.1%；2)上游进口渐变段长度的偏差为喉道长度（L）的±0.1%；3)下游出口渐变段长度的偏差为喉道长度（L）的±0.3%；4)其它垂直和倾斜面上的平面或曲线偏差为±1%。
设计的喉道宽（b）一般宜为行近河槽宽的1/2～1/3。
在有泥沙输移的情况下，槽底宜与进口收缩段齐平。
如只允许在自由流状态下运行，可以适当增高进口段的底部高程。
在设计安装时，不能随意改变巴歇尔槽给定的标准尺寸，也不能舍零取整。
根据《关于开展排放口规范化整治工作的通知》（2006年修正版）的要求在排放口建设巴歇尔计量槽，其按照《巴歇尔槽测流规范》（SL24-91）要求进行建设安装，巴歇尔槽建成后在堰槽周围采用不锈钢围栏作为安全防护，周围及底部铺设防滑瓷砖。
