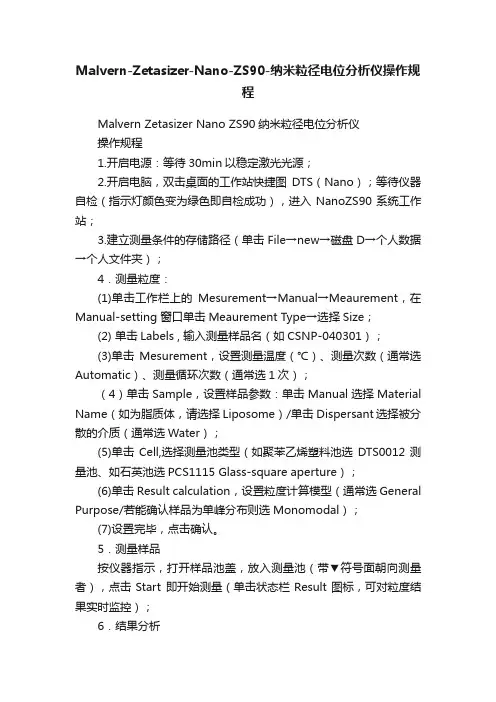

Malvern Zetasizer Nano ZS90纳米粒径电位分析仪
操作规程
1.开启电源：等待30min以稳定激光光源；
2.开启电脑，双击桌面的工作站快捷图DTS（Nano）；等待仪器自检（指示灯颜色变为绿色即自检成功），进入NanoZS90系统工作站；
3.建立测量条件的存储路径（单击File→new→磁盘D→个人数据→个人文件夹）；
4．测量粒度：
(1)单击工作栏上的Mesurement→Manual→Meaurement，在Manual-setting 窗口单击Meaurement Type→选择Size；
(2) 单击Labels , 输入测量样品名（如CSNP-040301）；
(3)单击Mesurement，设置测量温度（℃）、测量次数（通常选Automatic）、测量循环次数（通常选1次）；
（4）单击Sample，设置样品参数：单击Manual选择Material Name（如为脂质体，请选择Liposome）/单击Dispersant 选择被分散的介质（通常选Water）；
(5)单击Cell,选择测量池类型（如聚苯乙烯塑料池选DTS0012测量池、如石英池选PCS1115 Glass-square aperture）；
(6)单击Result calculation，设置粒度计算模型（通常选General Purpose/若能确认样品为单峰分布则选Monomodal）；
(7)设置完毕，点击确认。
5．测量样品
按仪器指示，打开样品池盖，放入测量池（带▼符号面朝向测量者），点击Start 即开始测量（单击状态栏Result图标，可对粒度结果实时监控）；
6．结果分析
测量结束，选择Records View 栏下任一记录条后
（1）单击状态栏上的Intensity PSD(M), 获得光强度粒度分布图/单击Intensity statistics获得光强度粒度的统计学分布详表/分别单击Number 和Volume,获得数量和体积分布结果图。
7.Zeta电位测量
（1）.单击工具栏上的Measure→Manual→Measurement,在Manual－setting窗口单击Measurement Type，选择Zeta potential；
(2).单击lables，输入测量样品名（如CSNP-040301）；
(3).单击Measurement, 设置测量温度(℃)、测量次数（通常选Automatic）、测量循环次数（通常选一次）；单击Sample,设置样品参数：F值极性溶剂选择1.5（Smoluchowsi模型）/非极性溶剂选择1.0（Huckel模型）。
（4）.单击Material Name,选择样品类型（如脂质体选择Liposome）/单击Dispersant(选择分散介质（通常选择Water）
(5).单击Cell,选择测量池类型（DTS1060 Folded Capillary Cell）
(6).单击Result calculation，设置电位计算模型（通常选General Purpose/若样品电导率高于5Ms,则选Monomodal）；
(7).设置完毕，点击确认
8.测量样品
按仪器提示，打开样品池盖，放入测量池，点击Start即开始测量（单击状态栏
上Zeta potential图标，可对电位结果实时监控）
9．结果分析
测量结束，选择Records View栏下任一记录条后，单击状态栏上的Zeta potential获得Zeta电位值。
10. 使用完毕后，依次关闭工作站软件、仪器和电脑，并做好使用记录。
注意事项：
1.禁止使用任何强腐蚀性溶剂；
2.放入样品测量池前，请确认池表面无液体残留；
3.测量温度设置不得超过50℃；粒度测定最小样品体积≥1ml，最大体积≤
1.5ml；Zeta电位测定≥0.75ml，最大体积≤1.5ml；
4.样品中若含有机溶剂，请使用石英样品池，用后自觉清洗；
5.测量结束后，请做好使用记录，自觉清洁台面；
6.禁止使用含有机溶剂样品进行Zeta电位的测量。
