织物结构与设计习题答案(第四版)

织物结构与设计课后练习题答案第一章织物上机图与织物分析1．分别说明织物、织物组织、织物结构的含义。

由相互垂直的两个系统的纱线，在织机上按一定规律交织而成的制品，叫织物。

在织物中经纱和纬纱相互交错或彼此沉浮的规律叫织物组织。

织物结构是指经纬纱线在织物中的几何形态。

2．说明组织点、组织循环及组织点飞数的含义。

在经纬纱相交处，即为组织点（浮点）。

凡经纱浮在纬纱上，称经组织点；凡纬纱浮在经纱上，称纬组织点。

当经组织点和纬组织点沉浮规律达到循环时，称为一个组织循环。

组织点飞数是指一个系统中相邻两根纱线上相应组织点的位置关系，即相应经（纬）组织点相距的组织点数。

3．什么是上机图？它包括哪几部分？各表示的意义是什么？上机图是表示织物上机织造工艺条件的图解。

它是由组织图、穿综图、穿筘图、纹板图四个部分排列成一定的位置而组成。

组织图：表示织物中经纬纱的交织规律。

穿综图：表示组织图中各根经纱穿入各页综片顺序的图解。

穿筘图：表示经纱在筘片间的穿法。

纹板图：是控制综框运动规律的图解。

4．穿综的原则是什么？主要的穿综方法有哪些？分别适用于哪些织物？穿综原则是把浮沉交织规律相同的经纱一般穿入同一综页中，也可穿入不同综页（列）中，而不同交织规律的经纱必须分穿在不同综页（列）内。

穿综方法根据织物的组织、原料、密度来定。

方法有：顺穿法、飞穿法、照图穿法、间断穿法、分区穿法等。

对于密度较小的简单织物的组织和某些小花纹组织可采用顺穿法；当遇到织物密度较大而经纱循环较小的情况时，采用飞穿法；在织物的组织循环大或组织比较复杂，但织物中有部分经纱的沉浮规律相同的情况下，可以用照图穿法；织物是由两种组织并合成的，在穿综时，对第一种组织按期经纱运动规律穿若干个循环后，又按另一种穿综规律穿综，每一个穿综规律成为一个穿综区，每个区中有各自的穿综循环，采用间断穿综法；当织物组织中包含两个或两个以上组织，或用不同性质的经纱织造时，采用分区穿法。

5．什么是复列式综框？何时要采用复列式综框？一页综框上有2~4列综丝，即是复列式综框。

织物结构与设计试卷

织物组织试题1一、填空（20分）1．组织图上，经纬交叉处称为。

2．原组织有、、三种。

3．平纹组织按起点不同可分为、两类。

4．上机图由、、、四部分组成。

5．角度斜纹的构成方式有、两种。

6．纬面缎纹读作↗读作。

7．花岗石组织是变化组织。

8．底片法作方格组织时必须选择。

9．透孔组织穿扣时应。

10．配色模纹是由、配合构成花型。

11．重组织是二组经纱一组纬重组织是一组经纱二组纬纱。

12．绒毛固接方式有、、三种方式。

13．毛巾组织的形成必须有、两个因数。

14．起绒组织分为、两种起绒组织。

15．组织是组织。

16．最简单的斜纹组织是，最简单的加强斜纹组织是。

最简单的复合斜纹组织是。

18．角度斜纹分为、两种，由、两个因数构成。

19．规则缎纹组织构成条件和。

20．山形斜纹的Kj 确定后,，则Rj= ，破斜纹Kj确定后,则Rj= 。

二、名词解释（20分）1．飞数2．浮长与平均浮长3．组织循环4．全起毛与半起毛5．毛倍三、在下列组织图的括号中填上组织名称（10分）( ) ( ) ( ) ( ) ( ) ( )( ) ( ) ( ) ( )四、求下列组织图的表组织、里组织和接结组织（10分）五、问答题（10分）1、透孔织物外观是如何形成的？2、织造双层织物的必要条件是什么？六、作图题（30分）1、以↗为基础组织，Kj=Kw=8的菱形斜纹组织图。

2、作R=10的透孔组织的上机图。

3、作↗以为基础组织，从左→右投梭的管状组织的上机图，并作出剖面图。

织物组织试题1标准答案一、填空（20分，每空0.5分）1．组织点2．平纹、斜纹、缎纹3．单起、双起4．组织图、穿筘图、穿综图、纹板图5．织物密度、组织飞数6．五枚三飞纬面缎纹、五上三下右斜纹7．缎纹8．基础组织的起点9．组织循环数的一半10．组织、色纱11．经二重、纬二重12．”V”、“W”、“VW”13．组织配合、特殊机构14．经起绒、纬起绒15．平纹组织16．三枚斜纹、二上二下斜纹组织17．二上二下一上一下18．急斜纹、缓斜纹、非数、织物密度19． 1＜S＜R 、S和R之间没有公约数20．Rj =2K-2，Rj=2Kj二、名词解释（20分，每题4分）1、飞数：同一组织中，同一系统、相邻两根纱线上相应的经或纬组织点之间所间隔的纬或经纱根数。

织物结构与设计的习题答案

织物结构与设计的习题答案织物结构与设计的习题答案篇一：织物结构与设计习题答案(第四版) 织物结构与设计课后练习题答案第一章织物上机图与织物分析1．分别说明织物、织物组织、织物结构的含义。

本习题集仅供参考！部分答案仅供参考1. 表示纤维细度的指标有哪些？各自的含义是什么？习惯上各表示什么纤维的细度直径——直观，用于圆形截面的纤维。

如：羊毛。

投影宽度——用于非圆形截面的纤维；截面积——测量困难；比表面积——计算值。

特克斯 Ntex（tex）—国际标准单位在公定回潮率下，1000米长的纤维所具有重量的克数。

分特dtex：在公定回潮率下，10000米长的纤维所具有重量克数。

1tex＝10dtex 旦数（旦尼尔数）Nden （den）——绢丝，化纤常用指标。

在公定回潮率下，9000米长的纤维所具有重量的克数。

间接细度指标间的换算关系：（Ntex Nm = 1000，Nden Nm = 9000，Nden = 9 Ntex ）公制支数 Nm——所具有的长度（米）：英制支数Ne：在公定回潮率9.89840码的倍数。

马克隆值M(用于棉）----克） M；Nd＝0.354M----2. 、特（td）之间的3. 55004. a)b)c)d)罗拉法 . 梳片法：适用于羊毛、苎麻、绢丝或不等长化纤的长度测定）。

排图法：适用于棉或不等长化纤、羊毛、苎麻、绢丝等长度分布的测定）。

间接测量法：用于毛条、棉、麻纤维条子的长度测定。

5. 常用的测定纤维细度的方法有哪些？各适合于测哪些纤维？a) 中段切断称重法：---棉纤维或化纤的细度测定。

法只能测算纤维的间接平均细度指标，无法得到细度的离散性指标。

b) 气流仪法；（棉，羊毛）。

c) 显微镜投影法：用于羊毛细度和截面为圆形纤维的纵向投影直径的测量。

纺织材料学复题6. 试述纤维长度与纺纱加工及成纱质量的关系。

1) 纤维长度与成纱强度的关系在其他条件相同下，纤维越长，成纱强度越大，在保证成纱具有一定强度的前提下，纤维长度越长，纺出纱的极限细度越细（棉纤维）。

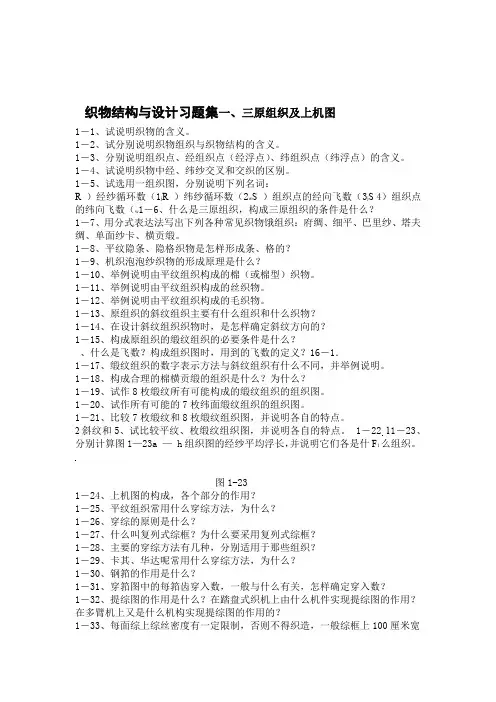

织物结构及设计习题

织物结构与设计习题集一、三原组织及上机图1－1、试说明织物的含义。

1－2、试分别说明织物组织与织物结构的含义。

1－3、分别说明组织点、经组织点（经浮点）、纬组织点（纬浮点）的含义。

1－4、试说明织物中经、纬纱交叉和交织的区别。

1－5、试选用一组织图，分别说明下列名词：R）经纱循环数（1j R）纬纱循环数（2w S）组织点的经向飞数（3j S4）组织点的纬向飞数（w1－6、什么是三原组织，构成三原组织的条件是什么？1－7、用分式表达法写出下列各种常见织物饿组织：府绸、细平、巴里纱、塔夫绸、单面纱卡、横贡缎。

1－8、平纹隐条、隐格织物是怎样形成条、格的？1－9、机织泡泡纱织物的形成原理是什么？1－10、举例说明由平纹组织构成的棉（或棉型）织物。

1－11、举例说明由平纹组织构成的丝织物。

1－12、举例说明由平纹组织构成的毛织物。

1－13、原组织的斜纹组织主要有什么组织和什么织物？1－14、在设计斜纹组织织物时，是怎样确定斜纹方向的？1－15、构成原组织的缎纹组织的必要条件是什么？、什么是飞数？构成组织图时，用到的飞数的定义？16－1．1－17、缎纹组织的数字表示方法与斜纹组织有什么不同，并举例说明。

1－18、构成合理的棉横贡缎的组织是什么？为什么？1－19、试作8枚缎纹所有可能构成的缎纹组织的组织图。

1－20、试作所有可能的7枚纬面缎纹组织的组织图。

1－21、比较7枚缎纹和8枚缎纹组织图，并说明各自的特点。

2斜纹和5、试比较平纹、枚缎纹组织图，并说明各自的特点。

1－2211－23、分别计算图1—23a — h组织图的经纱平均浮长，并说明它们各是什F1么组织。

图1-231－24、上机图的构成，各个部分的作用？1－25、平纹组织常用什么穿综方法，为什么？1－26、穿综的原则是什么？1－27、什么叫复列式综框？为什么要采用复列式综框？1－28、主要的穿综方法有几种，分别适用于那些组织？1－29、卡其、华达呢常用什么穿综方法，为什么？1－30、钢筘的作用是什么？1－31、穿筘图中的每筘齿穿入数，一般与什么有关，怎样确定穿入数？1－32、提综图的作用是什么？在踏盘式织机上由什么机件实现提综图的作用？在多臂机上又是什么机构实现提综图的作用的？1－33、每面综上综丝密度有一定限制，否则不得织造，一般综框上100厘米宽综丝数不宜大于多少根，如果超过，怎么办？1－34、相同的组织如果采用不同的穿综方法，其上机图上的提综图是否相同，为什么？ 35、一般多臂机最多能用几片综，比较1－常用的为几片综？的上机图中的穿综是否合理，能否采用更简单的穿综方、你认为图1-361－36 法？1-37求其组织图。

(完整word版)织物组织结构复习题4

1、什么是三原组织，构成三原组织的条件是什么?凡同时具有以下条件的织物组织都是原组织：（1）组织点飞数是常数,即S=常数.（2）每根经纱或纬纱上,只有一个经(纬）组织点，其它均为纬(经）组织点。

（3）原组织的组织循环经纱数等于组织循环纬纱数,即Rj=Rw=R.原组织包括：平纹、斜纹、缎纹三种组织,这三种组织为三原组织。

2、画出平纹组织的顺穿法及飞穿法的上机图，说明采用不同穿综方法的原因。

在织造经密较小的平纹织物时，采用两页综的顺穿法。

在织造中等密度的平纹织物时，采用两页复列式综框飞穿。

在织造经密很大的平纹织物时,采用两页四列式,或四页复列式综框用双踏盘织造。

3.举例说明几种特殊效应的平纹织物及形成原因。

（1）隐条隐格织物：利用纱线捻向不同对光线反射不同的原理，经纱采用不同捻向的纱线，按一定的规律相间排列,在平纹织物表面会出现若隐若现的纵向条纹，形成隐条织物。

如果经纬纱都采用两种捻向的纱线配合，则形成隐格效应。

精纺毛织物如凡立丁、薄花呢等常采用此组织.（2）凸条效应的平纹织物：采用线密度不同的经纱或纬纱相间排列制织的平纹织物，表面会产生纵向或横向凸条纹的外观效应.仿麻织物的服用和装饰织物利用此种设计方法.（3）稀密纹织物：一部分筘齿中穿入的几个经纱根数多，一部分筘齿中穿入的经纱根数少，或经纱采用空筘穿法来改变部分经纱的密度，可获得稀密纹织物。

用来改善透气性的涤纶织物用此方法。

（4）泡泡纱织物：经纱分地经和泡经，呈相间排列.采用两个织轴织造,两个织轴的送经量不同，张力就不同。

地经送经量小，纱线张力大，此处织物紧短;泡经送经量多，则张力小,此处织物松长。

在打纬力作用下，在织物表面形成了有规律的泡泡状波浪形的绉纹条子。

常用于夏季面料或如同装面料。

（5）起绉织物：利用强捻纱织成织物，经后整理加工可以形成起绉效应的织物.如棉织物的巴厘纱、丝织物的柳条绉、双绉等.（6）烂花织物：常采用涤棉包芯纱，在设计的花型处做酸处理，利用涤棉两种原料的耐酸性不同。

东华大学织物组织与结构课后答案

东华大学织物组织与结构课后答案
1、纤维内部结构层次有哪些描述？棉和麻纤维的分子结构单元是否相同？他们的超分子结构和形态结构有何异同？
答案：可分为纤维的超分子结构和形态结构两个层次：超分子结构是指在分子结构的基础上，有多个分子聚集在一起，尺寸在超微观尺度的结构，其层次介于纤维形态结构和分子结构之间，描述了纤维的长链分子的排列状态、排列方向、聚集程度等；形态结构是纤维的超分子结构的基础上而形成的纤维分子的聚集体结构，即超微分子聚集体的再聚集结构。

棉和麻的分子结构单元都为纤维素。

超分子结构上：都可以用缨状原纤模型说明；棉纤维的结晶度为百分之70，麻纤维的为百分之90；麻纤维的取向度很高，接近于1，强度大形态结构上：棉纤维由棉籽细胞长成，一个细胞发育成一根纤维，从里到外可分为三个层次：胞腔，次生胞壁，初生胞壁；麻纤维是茎秆韧皮层成分，单根麻纤维是壁厚，两端封闭，内有狭窄胞腔的长条细胞。

2、描述纤维发生导向溶胀的现象，并解释产生原因。

答案：天然纤维素纤维在浓碱中，由于钠离子的水合作用，在形成纤维素纳的同时，大量的水被带到纤维内部，使纤维内部发生剧烈溶胀。

棉纤维的这种现象不仅发生在无定形区，也发生在部分结晶区。

蛋白质纤维在盐水溶液如蚕丝在浓氯化钙，硝酸钙溶液中会发生急剧收缩。

原因酪氨酸侧基与盐作用，破坏了酪氨酸中的羟基与其他
基团形成的氢键，使蛋白质分子有空间热运动的自由。

织物组织与结构学第二版答案王国和

织物组织与结构学第二版答案王国和1. What are the characteristics of woven fabric structure?A: Woven fabrics are characterized by their interlacing of horizontal and vertical yarns that form a structure of intersecting warp and weft yarns. The warp yarns are stretched on the loom and form the lengthwise grain of the fabric, while the weft yarns are inserted over and under the lengthwise warp yarns and form the crosswise or fill yarns.2. How is a plain weave created?A: Plain weave is created by alternately passing the weft yarn over and under the warp yarns. Each weft yarn passes over one and under the next warp yarn and a basic interlacing pattern is created.3. What is twill weave?A: Twill weave is an interlacing of threads in a diagonal figure-eight pattern, creating strong and durable fabrics with a distinctive texture and appearance.4. What is satin weave?A: Satin weave is a weaving technique used to create fabrics with a smooth, glossy finish and lustrous sheen. It is created by interlacing the weft yarns over more warp yarns than in otherweave constructions, resulting in a longer “float” of weft yarn over the warp yarns.5. How does a double cloth weave differ from other weaves?A: Double cloth weave is a weaving technique in which two sets of warp and weft yarns are interlaced to create two layers of fabric. Unlike other weaves, however, the top layer of fabric may be a different colour, pattern or texture than the bottom layer.6. What is a basket weave?A: A basket weave is a type of weave in which two or more sets of warp and weft yarns are interlaced to form a pattern of alternating squares. This type of weave creates a thick, sturdy fabric with a muted appearance.7. What is jacquard weaving?8. What is a leno weave?A: A leno weave is a type of weave in which two sets of warp yarns are twisted together before being interlaced with a weft yarn. This type of weave creates a loose and open fabric structure with increased breathability and flexibility.9. What is a dobby weave?10. What is a damask weave?A: A damask weave is a type of weave in which the warp and weft yarns are woven together in a single pass, resulting in a reversible fabric with a distinct and lustrous sheen.。

《织物组织学》习题

《织物组织学》习题集（含思考题）苏州大学纺织与服装工程学院编制2012．9原组织及上机图习题：1.什么叫织物？丝织物按品种类型可分为哪几类？分类的原则是什么？2.分别说明下列叶名词的含义：织物组织、经组织点、纬组织点、经纱循环数、纬丝循环数、经向飞数、纬向飞数，浮长，经面组织，纬面组织，同面组织。

3.指出图1-1各组织图的经纬循环数（任选3题，要将原图画下来）：4.已知组织图1-2，作出第1、3、8根经丝的纵向切面图及第1、2根纬丝的横向切面图。

5.论述影响平纹织物外观效应的因素。

6.绘出单双起平纹组织图各1张（经纬各二个完全循环）。

7.举例说明由平纹组织构成的丝织物。

图1-1图1-28.说明用织造方法形成泡泡纱效应的原理。

9.试述平纹绉类织物形成绉效应，经纬丝的几种配合方法及不同的外观效应。

10、作出21↗、12↖、31↗、13↗、13↖的组织图：当经纬丝需加捻时，为使斜纹清晰，经纬丝宜用什么捻向。

11、作出下列缎纹组织图：35纬面缎纹，25经面缎纹，58经面缎纹，58纬面缎纹，38经面缎纹，512纬面缎纹。

12、试作十枚缎纹所有可能构成缎纹组织的组织图？并写出分式表达式。

13、试述缎纹组织及织物特点？影响缎纹织物外观效应的因素是什么？在设计时应注意哪些问题？14、说明图1-3各组织图属于什么组织：并用分式来表示： 16、织物上机时，主要的穿综方法有几种：分别适用于哪些组织：17、已知织物来用分区穿综法，第一区为飞穿，4片综，第二区单山形穿，5片综，穿综排列比1：1。

求穿综循环，并画出穿综图。

18、已知组织图，如图1-4，试确定合理的穿综图。

19、穿筘图中，每筘齿入数与哪些因素有关？怎样确定穿入数。

20、已知组织图，穿综图如图1-5，作出纹板图。

图1-3图1-421、已知穿综图，纹板图如图1-6，作出组织图。

图1-622、已知组织图，纹板图如图1-7，作出穿综图。

图1-723、作出平纹组织采用四片综双龙骨的上机图。

《织物组织与结构》期末总复习题

《织物组织与结构》期末总复习题一、填空题1、平纹组织如果起始点为经组织点，所画的平纹组织称为平纹；如果起始点为纬组织点，称为平纹。

2、平纹织物的典型品种有、、。

3、25经面缎纹中的“5”表示，“2”表示，分子与分母之间必须。

4、在经二重组织中，表组织是面组织，里组织是面组织。

5、纬重平的组织循环经纱根数Rj 为，纬纱根数Rw 为＿＿。

6、请分别写出下列符号代表的含义：Rj 和Rw 分别表示和；Sj 、Sw 分别表示和。

在经山形和经破斜纹中，Kj 表示。

7、联合组织是将两种或两种以上的组织用各种方法联合而成的一类组织。

常见的联合组织有、、等。

8、典型的原组织斜纹织物有、。

9、根据经纬组织点的多少，织物组织分为面组织，面组织和面组织。

10、设计经二重组织时，织物正反面均显面效应，表面组织多数为面组织，因而里组织必为面组织。

11、在原组织的基础上加以变化而得到的各种组织称为组织。

变化的方法主要是改变组织的、和，从而也就改变了组织循环的大小。

12、2332 经重平的组织循环经纱数Rj 等于，纬纱数Rw 等于。

13、纺织品按用途可分为、、三大类。

14筘齿数。

15、纬纱浮在经纱之上或经纱沉在纬纱之下的点为。

16、经纱浮在纬纱之上或纬纱沉在经纱之下的点为。

3317、三原组织是各种组织的基础，其包含、和三种组织。

18、上机图由、、和四部分组成，缺一不可。

19、是表示一个组织循环中相邻纱线上相应组织点的相对位置关系。

20、变化组织常通过延长组织点、改变飞数、改变斜纹方向、增加斜纹线条数或上述多种变化方法组合，而得到的一类组织。

21、经二重组织在上机时，穿综常采用分区穿法，穿前区，穿后区。

其目的是表经纱上经组织点多，穿入前区可以减少提综的动程，从而达到节能的目的。

22、经密大，组织循环小的织物常采用穿综方法。

23、影响斜纹倾角的因素有和。

织物结构与设计问答题答案

参考答案二、问答题1．分别说明织物、织物组织、织物构造的含义。

织物广义上讲，由纱线或纤维依据肯定的加工方法构成的片状物叫做织物。

机织物是指由相互垂直排列的两个系统的纱线，在织机上按肯定规律交织而成的制品。

织物构造指经纬纱在织物中相互协作及交织的状况。

即经纬纱在织物中所处的几何形态。

在织物中经纱和纬纱相互穿插或彼此沉浮的规律叫做织物组织。

2．说明组织点、组织循环及组织点飞数的含义。

经纬纱相交处叫做组织点。

织物中经、纬组织点浮沉规律到达重复时，称为一个组织循环，用一个组织循环可以表示整个织物组织。

是表示织物中相应组织点位置关系的一个参数。

组织点飞数是指同一个系统中相邻两根纱线上相应经〔纬〕组织点的位置关系，即相应经〔纬〕组织点间相距的组织点数。

飞数用 S 来表示，分为经向飞数Sj 与纬向飞数Sw。

3．什么是上机图？包括哪几局部?各表示的意义是什么？上机图是表示织物上机织造工艺条件的图解。

上机图由组织图、穿筘图、穿综图、纹板图四局部组成。

组织图表示织物中经纬纱的交织规律。

穿综图是表示组织图中每根经纱穿入各页综片的挨次的图解。

穿筘图表示每筘齿穿入的经纱根数。

纹板图〔提综图〕是把握综框运动规律的图解。

4.穿综的原则是什么？主要的穿综方法有哪些，分别适用于哪些织物？穿综原则：把交织规律一样的经纱一般穿入同一页综片中，而交织规律不同的经纱必需分别穿在不同的综片中。

顺穿法适用于组织循环较小织物经密不大时。

飞穿法适用于组织循环 Rj 不大，而织物经密Pj 较大，在踏盘织机上织造，可以削减综丝密度。

照图穿法适用于组织循环较大，且在一个组织循环中有假设干根经纱的交织规律一样。

为了削减综片数，把交织规律一样的经纱穿入同一片综中。

连续穿法适用于两种组织合并成的条格组织织物。

分区穿法适用于在一个组织循环中有两种或两种以上组织的经纱相间排列构成的织物。

5.试述分析织物的步骤。

并说明确定织物经纬向的依据有哪些。

〔一〕取样〔二〕确定织物的正反面〔三〕确定织物的经纬向〔四〕测定织物的经纬纱密度〔五〕测定经纬纱缩率〔六〕测定织物的经纬纱号数〔支数〕〔七〕确定织物的成品重量〔八〕分析织物组织1、如被分析织物的样品有布边,则与布边平行的纱线为经纱，与布边垂直的纱线为纬纱。

德州学院《织物组织》习题

XX学院《织物组织》习题第1章织物概述1. 什么是织物、织物结构、织物组织？2. 什么是组织点、经组织点、纬组织点？3. 什么是组织点飞数？经向飞数？纬向飞数？4. 什么是组织循环、组织循环经纱数、组织循环纬纱数？5. 什么是同面组织、异面组织、经面组织和纬面组织？第一章习题答案1.织物：是由某种纤维纺成具有一定细度的纱线（或长丝）以一定的紧密度和交织规律交织而成的。

它具有某种使用性能和外观风格，能适应某种用途的需要。

织物结构：指经纬纱在织物中的几何形态，即织物内经纬纱的配合关系。

织物组织：在织物中，经纬纱相互交错或彼此沉浮的规律。

2.组织点：织物中，经纱和纬纱由于相互沉浮而重叠之处，称为组织点。

经组织点：织物中，经纱浮在纬纱之上的组织点。

纬组织点：织物中，纬纱浮在经纱之上的组织点。

3.组织循环（完全组织）：当经组织点和纬组织点的浮沉规律达到循环时的组织称为组织循环（或称完全组织）。

经纱循环数：构成一个组织循环的经纱根数。

纬纱循环数：构成一个组织循环的纬纱根数。

4.同面组织：织物组织中，正面和反面的经组织点数等于纬组织点数的组织称为同面组织。

异面组织：织物组织中，正面和反面的经组织点数不等于纬组织点数的组织称为异面组织。

经面组织：织物组织中，正面的经组织点数多于纬组织点数的组织称为经面组织。

纬面组织：织物组织中，正面的纬组织点数多于经组织点数的组织称为纬面组织。

第2章三原组织1. 原组织包括哪几种？原组织的基本特征是什么？2.平纹组织的结构特点是什么？3.斜纹组织的结构特点是什么？4.缎纹组织的结构特点是什么？5.简述斜纹组织的斜向与纱线捻向的关系？斜纹的组织图。

6.画出31斜纹织物的上机图（要求采用反织法）。

7．试画出采用S捻股线制织318.构成原组织段纹的必要条件是什么？9. 试作8枚缎纹可能构成的所有缎纹的组织图。

10.试设计5枚缎纹组织织物，并希望织物表面光洁平整，不显斜纹效应。

条件如下：（1）经面缎纹采用S捻股线做经纱；（2）纬面缎纹采用Z捻单纱做纬纱。

织物组织结构复习题5-6

8.试绘制2/3及4/3变化经重平组织的组织图.9.试作2 1 及4/2变化纬重平的上机图，要求综框的负荷尽量相同。

2 110。

试作3 1 、3 2 1 1 变化方平组织的组织图.2 2 2 1 1 311。

织制Rj=Rw=4的半线斜纹织物，可以选择几种较合理的组织?试作组织图。

3种，纬纱为z捻单纱,经纱为s捻股线。

12。

说出组织循环等于5的所有可能的复合斜纹组织，并用分式表示。

2 1 1 11 12 1左、右斜纹左、右斜纹13.试作下列加强斜纹的组织图.（1）2/3右斜纹 (2）3/5右斜纹（3）4/3左斜纹14。

分别绘制下列急斜纹组织图。

（1）5 3 4 右斜纹为基础组织,Sj=2;1 1 3(2）5 1 1 左斜纹为基础组织，Sj=—3.3 3 315。

已知某织物的基础组织为221511右斜纹，经纬纱密度为133根/10cm ×72根/10cm,其斜纹倾斜角度为74°，试作织物的组织图（tan74°=3。

5)根据tanθ=(Pj*Sj)/(Pw＊Sw)，所以tanθ=(133＊Sj)/（72＊Sw)=3.5，得Sw：Sj=2其中Sw取1，Sj取2。

有如下组织图：16.绘制以4 1 1 5 右斜纹为基础，织物经纬密度近似,斜纹线倾斜角度63°的急斜1 1 1 4纹组织上机图。

根据tanθ=（Pj＊Sj）/(Pw＊Sw），Pj/Pw=1所以tanθ=Sj/Sw=1.96，其中Sw取1，Sj取2。

上机图如下：17。

绘制以4/3左斜纹为基础，Sw=2的缓斜纹组织图。

18。

说明影响角度斜纹倾斜角度的因素有哪些?影响角度斜纹倾斜角度的因素有:经纬纱密度和经纬向飞数。

第三版16。

试述平纹变化组织的变化方法，常用的有哪些？在平纹组织的基础上,沿着经（纬）纱的一个方向延长组织点，得到重平组织,或经纬两个方向同时延长组织点，得到方平组织。

经重平、变化经重平、纬重平、变化纬重平、方平、变化方平、复杂变化方平。

2011版织物组织结构参考试题

《织物结构设计》期末考试卷（A ）一、名词解释〖每小题3分，共计15分〗1、织物组织：在织物中经、纬相互浮沉交织的规律，称为织物组织。

2、平均浮长：组织循环数与纱线在组织循环内的交错次数的比称为平均浮长。

3、经向飞数：沿经纱方向数的相邻两根经纱上相应两个组织点间相距的组织点数，称为经向飞数，用S j 表示。

4、总紧度：织物中经纬纱的总覆盖面积与织物全部面积之比。

5、屈曲波高：经、纬纱屈曲的波峰与波谷的横截面中心之间的垂直距离称为该系统纱线的屈曲波高。

二、简答题〖共计20分〗1、简述顺穿法的优点和缺点。

（5分）答：顺穿法的优点：操作简便，不宜出错。

顺穿法的缺点：① 经纱循环数大时，综框数增加，会造成上机困难。

② 经纱密度过大，综框数又少，则在开口时经纱与综丝严重摩擦，易造成断头或开口不清。

2、简述绉组织产生绉效应的形成原理。

（5分）答：在一个组织循环内，经、纬纱的浮长长短不一，又沿不同方向交错配置。

浮线较长的组织点，经、纬纱之间结构较松；而浮线短的组织点，经、纬纱之间结构较紧。

结构较松的长浮线分布在结构较紧的短浮线之间，较松的组织点就在较紧的组织点间微微凸起，形成细小的颗粒状。

细小的颗粒均匀分布在织物表面形成绉效应。

3、保证管状组织折幅处组织连续的两个必要条件是什么？（5分）答：① 纬向飞数Sw 为常数；② 总经根数mj = RjZ ±Sw 是保证管状组织折幅处组织连续的两个必要条件。

4、表里两层连接的方式不同，可以获得哪几种双层织物？（5分）答：① 连接上、下层两侧，构成管状织物；② 连接上、下层一侧，构成双幅或多幅织物；③ 在管状和双幅织物的基础上，加部分单层织物，可以构成袋织物； ④ 根据配色花纹的图案，使表里两层相互交换，构成表里换层织物； ⑤ 用不同的接结方法，使两层织物紧密地连接在一起，构成表里接结织物。

三、作图题〖共计65分〗1、试分别作出1223 变化经重平、变化纬重平和变化方平的组织图。

织物组织与结构练习题及答案

织物组织与结构一、填空题1．织物的上机图是表示织物上机织造工艺条件的图解，它包括组织图、穿筘图、穿综图、提综图（纹板图）四个部分。

2．在织物上机图中，当纹板图位于组织图右侧时，纹板图的横行表示投入一根纬纱对应的一排纹钉孔，纵行表示表示一片（列）综。

3．穿综的原则是：把沉浮规律相同的经纱一般穿入相同的综片，也可以穿入不同的综片，沉浮规律不相同的经纱必需穿入不同的综片。

4．在上机图中，穿综图的每一横行表示一片综或一列综丝、每一纵行表示与组织图中相对应的一根经纱。

5．山形斜纹组织常采用照图穿法(山形穿法) 穿综方法,纵条纹组织常采用间断穿法穿综方法。

6．构成三原组织的条件是组织点飞数是常数、每根经纱或纬纱上只有一个经（纬）组织点，其它均为纬（经）组织点（即Rj=Rw=R）。

7．制织平纹组织织物时，常采用的穿综方法有顺穿法、飞穿法。

隐条隐格织物是采用不同捻向的强捻纱相间排列（对光线的反射不同）的设计方法，从而在织物表面形成隐条隐格效果。

稀密纹织物是在平纹织物中利用穿筘变化，从而改变了部分经纱的密度，可获得稀密纹外观效果。

8．写出下列织物的组织：府绸平纹，细平布平纹，单面纱卡其3/1↖斜纹，单面线卡其3/1↗斜纹，棉横贡缎5/3纬面缎，双面华达呢2/2↗斜纹。

9．构成一个规则的缎纹组织应满足Rj=Rw≥5 （6除外）、1＜S＜R－1 、R与S互为质数。

10．平纹组织的平均浮长为 1 ,五枚缎纹组织的平均浮长为2.5 在两种织物原料、线密度相同的条件下, 缎纹组织较疏松。

11．织制平纹组织织物时，常采用的穿综方法有顺穿法、飞穿法。

举出三种常见的平纹组织织物府绸、凡立丁、派力司。

12斜纹组织中，在经纬密度近似的情况下，增大经向飞数，可获得斜纹线倾斜角大于45°（增大）的斜纹组织，这种斜纹组织称为急斜纹组织。

13．制织府绸织物时，常采用的穿综方法为飞穿法。

隐条织物经纱采用不同捻向的纱线按一定的规律相间排列，在平纹织物表面会出现若隐若现的纵向条纹。

织物组织试题1

织物组织试题1一、填空（20分）1．组织图上，经纬交叉处称为。

2．原组织有、、三种。

3．平纹组织按起点不同可分为、两类。

4．上机图由、、、四部分组成。

5．角度斜纹的构成方式有、两种。

6．纬面缎纹读作↗读作。

7．花岗石组织是变化组织。

8．底片法作方格组织时必须选择。

9．透孔组织穿扣时应。

10．配色模纹是由、配合构成花型。

11．重组织是二组经纱一组纬重组织是一组经纱二组纬纱。

12．绒毛固接方式有、、三种方式。

13．毛巾组织的形成必须有、两个因数。

14．起绒组织分为、两种起绒组织。

15．组织是组织。

16．最简单的斜纹组织是，最简单的加强斜纹组织是。

最简单的复合斜纹组织是。

18．角度斜纹分为、两种，由、两个因数构成。

19．规则缎纹组织构成条件和。

20．山形斜纹的Kj 确定后,，则Rj= ，破斜纹Kj确定后,则Rj= 。

w2、作R=10的透孔组织的上机图。

3、作↗以为基础组织，从左→右投梭的管状组织的上机图，并作出剖面图。

织物组织试题1标准答案一、填空（20分，每空0.5分）1．组织点2．平纹、斜纹、缎纹3．单起、双起4．组织图、穿筘图、穿综图、纹板图5．织物密度、组织飞数6．五枚三飞纬面缎纹、五上三下右斜纹7．缎纹8．基础组织的起点9．组织循环数的一半10．组织、色纱11．经二重、纬二重12．”V”、“W”、“VW”13．组织配合、特殊机构14．经起绒、纬起绒15．平纹组织16．三枚斜纹、二上二下斜纹组织17．二上二下一上一下18．急斜纹、缓斜纹、非数、织物密度19． 1＜S＜R、S和R之间没有公约数20． Rj =2K-2， Rj=2Kj二、名词解释（20分，每题4分）1、飞数：同一组织中，同一系统、相邻两根纱线上相应的经或纬组织点之间所间隔的纬或经纱根数。

织物结构与设计问答题答案

参考答案二、问答题1．分别说明织物、织物组织、织物结构的含义。

织物广义上讲，由纱线或纤维按照一定的加工方法构成的片状物叫做织物。

机织物是指由相互垂直排列的两个系统的纱线，在织机上按一定规律交织而成的制品。

织物结构指经纬纱在织物中相互配合及交织的情况。

即经纬纱在织物中所处的几何形态。

在织物中经纱和纬纱相互交错或彼此沉浮的规律叫做织物组织。

2．说明组织点、组织循环及组织点飞数的含义。

经纬纱相交处叫做组织点。

织物中经、纬组织点浮沉规律达到重复时，称为一个组织循环，用一个组织循环可以表示整个织物组织。

是表示织物中相应组织点位置关系的一个参数。

组织点飞数是指同一个系统中相邻两根纱线上相应经（纬）组织点的位置关系，即相应经（纬）组织点间相距的组织点数。

飞数用S来表示，分为经向飞数Sj与纬向飞数Sw。

3．什么是上机图？包括哪几部分?各表示的意义是什么？上机图是表示织物上机织造工艺条件的图解。

上机图由组织图、穿筘图、穿综图、纹板图四部分组成。

组织图表示织物中经纬纱的交织规律。

穿综图是表示组织图中每根经纱穿入各页综片的顺序的图解。

穿筘图表示每筘齿穿入的经纱根数。

纹板图（提综图）是控制综框运动规律的图解。

4．穿综的原则是什么？主要的穿综方法有哪些，分别适用于哪些织物？穿综原则：把交织规律相同的经纱一般穿入同一页综片中，而交织规律不同的经纱必须分别穿在不同的综片中。

顺穿法适用于组织循环较小织物经密不大时。

飞穿法适用于组织循环Rj不大，而织物经密Pj较大，在踏盘织机上织造，可以减少综丝密度。

照图穿法适用于组织循环较大，且在一个组织循环中有若干根经纱的交织规律相同。

为了减少综片数，把交织规律相同的经纱穿入同一片综中。

间断穿法适用于两种组织合并成的条格组织织物。

分区穿法适用于在一个组织循环中有两种或两种以上组织的经纱相间排列构成的织物。

5．试述分析织物的步骤。

并说明确定织物经纬向的依据有哪些。

（一）取样（二）确定织物的正反面（三）确定织物的经纬向（四）测定织物的经纬纱密度（五）测定经纬纱缩率（六）测定织物的经纬纱号数（支数）（七）确定织物的成品重量（八）分析织物组织1、如被分析织物的样品有布边,则与布边平行的纱线为经纱，与布边垂直的纱线为纬纱。

织物组织与结构练习题

《织物组织与结构》练习题一、织物分析1、得到织物实样以后，试述确定经纬纱原料及号数的可能方法和步骤。

2、试求65/35T/C涤棉混纺纱的公定回潮率。

3、分别将40S×40S棉府绸和40S×40S涤65/棉35府绸换算成号数表示。

4、将40S×40S，133×72棉府绸换算成公制表示。

5、混纺织物与交织物的区别是怎样的？6、分析一块织物，项目如下：织物经纬向和正反面、经纬纱密度、经纬缩率、经纬原料和织物组织。

二、上机图练习1、已知组织图和纹板图如下，试绘作穿综图，并指出属于何种穿综方法。

2、已知组织图和纹板图如下，试绘作穿综图，并指出属于何种穿综方法。

3、已知纹板图如下，穿综次序为：1、2、3、4、5、6、7、8、3、4、1、2、7、8、6、6，求组织图。

4、纹板图如图，用以下不同的穿综方法，各得出什么组织？（1）穿综次序为：1、2、3、4；（2）穿综次序为：1、2、3、4、1、2、3、4、3、2、1、4、3、2；这道题说明了什么？5、纹板图如下，穿综次序为：1、3、5、7、8、9、10、11、11、12、12、12、13、13、13、13、1、1、1、2、2、3、4、5、6、8、10、12；试绘作组织图。

6、如图所示是生产某织物的纹板图，经纱的穿综规律是：1、2、3、4、3、2、5、6、7、8、9、10，其组织图是怎样的？7、纹板图如图所示，穿综次序是：[（1、2）重复20次]、3、4、3、4、3、4、[（2、1）重复20次]、15、6、7、8、9、10、11、12；绘出花型布局概图。

三、织物组织（一）基础练习7、何谓织物的组织、完全组织及组织图？2、划出完全组织及注明完全经纬纱数：（二）原组织1、试举例6种不同风格的平纹织物：泡泡纱、派力司、乔其纱、双绉、烂花布、隐条呢，说明形成这种风格的原因。

2、试述原组织的特征。

3、R=5的原组织斜纹有几种，作图并注明表示符号。
