N型与P型半导体
n型半导体和p型半导体的电荷分离

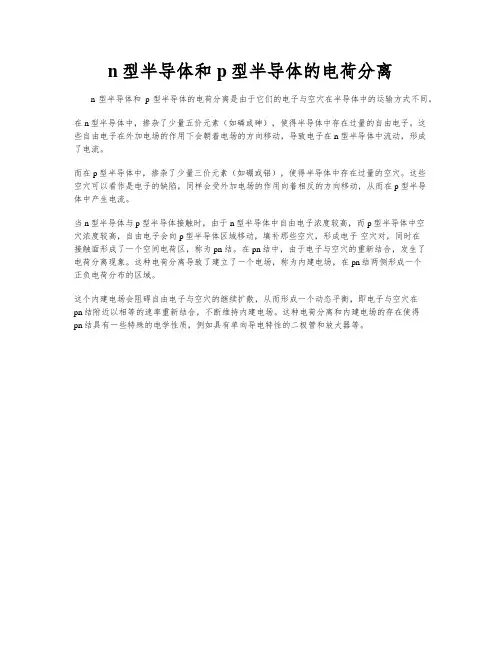

n型半导体和p型半导体的电荷分离
n型半导体和p型半导体的电荷分离是由于它们的电子与空穴在半导体中的运输方式不同。
在n型半导体中，掺杂了少量五价元素（如磷或砷），使得半导体中存在过量的自由电子。
这
些自由电子在外加电场的作用下会朝着电场的方向移动，导致电子在n型半导体中流动，形成
了电流。
而在p型半导体中，掺杂了少量三价元素（如硼或铝），使得半导体中存在过量的空穴。
这些
空穴可以看作是电子的缺陷，同样会受外加电场的作用向着相反的方向移动，从而在p型半导
体中产生电流。
当n型半导体与p型半导体接触时，由于n型半导体中自由电子浓度较高，而p型半导体中空
穴浓度较高，自由电子会向p型半导体区域移动，填补那些空穴，形成电子-空穴对，同时在
接触面形成了一个空间电荷区，称为pn结。
在pn结中，由于电子与空穴的重新结合，发生了
电荷分离现象。
这种电荷分离导致了建立了一个电场，称为内建电场，在pn结两侧形成一个
正负电荷分布的区域。
这个内建电场会阻碍自由电子与空穴的继续扩散，从而形成一个动态平衡，即电子与空穴在
pn结附近以相等的速率重新结合，不断维持内建电场。
这种电荷分离和内建电场的存在使得
pn结具有一些特殊的电学性质，例如具有单向导电特性的二极管和放大器等。
n型半导体、P型半导体
受主型掺杂（情况类似）
如何判断参杂杂质类型
掺杂杂质类型可以从杂质对半导体的逸出功和导电率影响来 判断。 1、用逸出功来判断 如果引入某种杂质后，半导体的逸出功变小，那么这种杂 质是施主型的，相反则为受主型杂质。 2、用导电率来判断 对于n型，凡是使导电率增加的物质为施主型杂质，相反 则为受主型杂质。 对于P型，凡是使导电率下降的物质为施主型杂质，相反 则为受主型杂质。
CO在NiO上催化氧化反应机理
（1）Ni
（2）O
-
2+
+1/2O2→+Ni
3+
O
-
吸
吸+Ni
3++CO（g）→CO
2（吸）+Ni
2+
（3）CO2（吸） →CO2（g）
总式：CO+1/2O2 →CO2
烃类在半导体型催化剂上的脱氢过程
R CH2 CH3 H
R CH2
R CH2=CHR CH H H H2
E
E （ c）
5eV~10eV （ b）
0.2eV~0.3eV
导体
E （ d）
绝缘体
E （ e）
本征半导体
施主能线
受主能线
N型 半 导 体
P型 半 导 体
Ef
Ef
Ef
本征半导体、n型半导体、P型半导体
N型半导体和p型半导体的形成 当金属氧化物是非化学计量，或引入杂质离子或原子可产 生n型、p型半导体。 杂质是以原子、离子或集团分布在金属氧化物晶体中，存 在于晶格表面或晶格交界处。这些杂质可引起半导体禁带 中出现杂质能级。 如果能级出现在靠近半导体导带下部称为施主能级。施主 能的电子容易激发到导带中产生自由电子导电。这种半导 体称为n型半导体。 如果出现的杂质能级靠近满带上部称为受主能级。在受主 能级上有空穴存在。很容易接受满带中的跃迁的电子使满 带产生正电空穴关进行空穴导电，这种半导体称为p型半 导体。
p型半导体和n型半导体能级
p型半导体和n型半导体能级
p型半导体和n型半导体是两种不同类型的半导体材料，它们的能级结构有所不同。
在p型半导体中，多数载流子是空穴，其能级结构类似于一块充满电子的“海绵”。
在价带中，空穴的能量较高，而在导带中，空穴的能量较低。
由于这种能级结构，p型半导体在导电时主要依靠空穴的运动。
相比之下，n型半导体中的多数载流子是电子，其能级结构类似于一块被“掏空”的海绵。
在价带中，电子的能量较低，而在导带中，电子的能量较高。
因此，n型半导体在导电时主要依靠电子的运动。
需要注意的是，p型半导体和n型半导体之间的能级结构差异导致了它们在导电性质、电场效应等方面的不同表现。
因此，在实际应用中，需要根据具体需求选择合适的半导体材料。
p型半导体和n型半导体
p型半导体和n型半导体半导体是电子学和光学学的基础，它能够用于制作电子器件，包括晶体管、集成电路、光电器件和太阳能电池。
现代电子技术很大程度上依赖半导体材料，其中最常用的是p型和n型半导体。
它们是由离子元素和原子组成的结构，可以灵活地用于电子电路的制作。
p型半导体是一种半导体材料，它由多个由离子元素组成的晶体结构构成，能够用于电子电路的制作。
它的结构是由一个正极性区域和一个负极性区域组成的，这两个区域之间有一个较大的负极性空间，可以被认为是一个正极性空间。
这种材料的特性是在电子电路中，当一个电子从正极性区域进入负极性区域时，它将受到负极性空间的电场作用而反弹回来。
这种性质使得这种材料在电子电路中有很大的应用，例如在晶体管中它可以用来控制电子流动。
n型半导体和p型半导体一样，也是一种半导体材料，但它由一种由原子组成的晶体结构构成，能够用于电子电路的制作。
它的结构是由一个正极性区域和一个负极性区域组成的，而这两个区域之间有一个较大的正极性空间，可以被认为是一个负极性空间。
n型半导体的特性是，当一个电子从正极性区域进入负极性区域时，它将受到正极性空间的电场作用而反弹回来。
这种特性使得它也能够用于电子电路中，例如在晶体管中它可以用来控制电子流动。
p型半导体和n型半导体之间有着重要的差异，它们的结构不同，导致它们的特性也不同。
p型半导体的特性是在电子电路中，当一个电子从正极性区域进入负极性区域时，它将受到负极性空间的电场作用而反弹回来。
而n型半导体的特性是，当一个电子从正极性区域进入负极性区域时，它将受到正极性空间的电场作用而反弹回来。
由于它们的特性不同，p型和n型半导体可以用于不同的电子电路中，例如在晶体管中，p型半导体可以用来控制电子流动，而n型半导体则可以用来放大输入信号。
另外，p型和n型半导体也可以用于制作太阳能电池，由于它们具有良好的光学性能，可以有效地将太阳能转换成电能。
总之，p型和n型半导体是当今电子技术中非常重要的材料，它们的结构不同，特性也不同，可以用于不同的电子电路中，如晶体管、集成电路、光电器件和太阳能电池等。
n型p型半导体的定义
n型p型半导体的定义以n型p型半导体的定义为标题，写一篇文章半导体是一种具有介于导体和绝缘体之间电导率的材料。
在半导体中，掺杂是一种常见的方法，通过在半导体晶体中引入少量的杂质来改变其电导特性。
其中，n型和p型半导体是两种常见的掺杂类型。
n型半导体是指通过在半导体晶体中掺入能够提供额外自由电子的杂质，如砷、磷等元素。
这些杂质元素具有多余的外层电子，当它们掺入半导体晶体中时，这些多余的电子会进入半导体的导带中，形成自由电子。
这些自由电子具有负电荷，因此n型半导体的电导率较高。
在n型半导体中，自由电子是主要的电荷载流子。
p型半导体则是通过在半导体晶体中掺入能够提供额外空穴（缺失电子）的杂质，如硼、铝等元素。
这些杂质元素具有少于所替代原子的外层电子，当它们掺入半导体晶体中时，会形成缺失电子的位置，即空穴。
空穴可以看作是正电荷的载流子，因此p型半导体的电导率也较高，但相对于n型半导体，空穴是主要的电荷载流子。
在n型和p型半导体中，当它们通过物理接触或通过其他电子器件连接时，会形成一个特殊的结构，称为p-n结。
在p-n结中，n型半导体的自由电子会向p型半导体的空穴区域扩散，而p型半导体的空穴会向n型半导体的自由电子区域扩散。
这种扩散会导致电荷的重新组合，形成一个电势差，即电场。
这个电场会阻碍进一步的扩散，形成一个稳定的电势差，称为内建电势。
内建电势的存在使得p-n结具有一些特殊的电学特性，如整流作用和发光效应。
除了掺杂，n型和p型半导体还可以通过其他方法来形成。
例如，通过在晶体生长过程中改变材料的组成，就可以直接在半导体中形成n型或p型区域。
此外，还可以利用特殊的工艺步骤来改变晶体的电导性质，例如通过加热和退火等处理来形成n型或p型区域。
总结起来，n型和p型半导体是通过掺杂或其他方法改变半导体材料的电导性质而形成的。
n型半导体中自由电子是主要的载流子，而p型半导体中空穴是主要的载流子。
它们的结合形成的p-n结具有特殊的电学特性，对于半导体器件的制造和应用具有重要意义。
p型和n型半导体导电机理

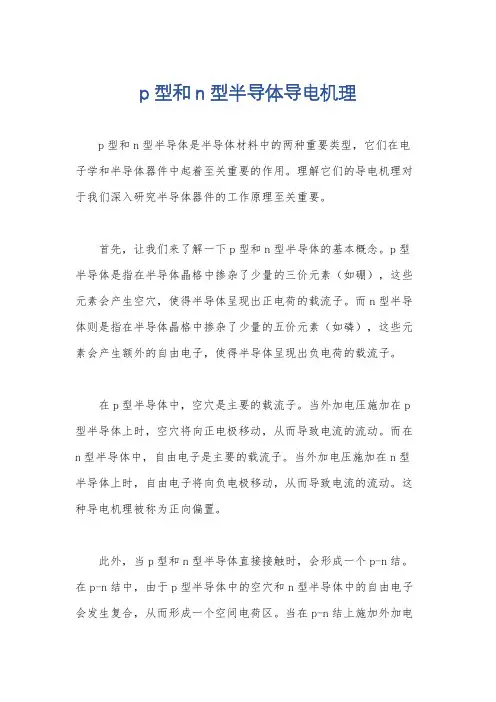

p型和n型半导体导电机理
p型和n型半导体是半导体材料中的两种重要类型，它们在电子学和半导体器件中起着至关重要的作用。
理解它们的导电机理对于我们深入研究半导体器件的工作原理至关重要。
首先，让我们来了解一下p型和n型半导体的基本概念。
p型半导体是指在半导体晶格中掺杂了少量的三价元素（如硼），这些元素会产生空穴，使得半导体呈现出正电荷的载流子。
而n型半导体则是指在半导体晶格中掺杂了少量的五价元素（如磷），这些元素会产生额外的自由电子，使得半导体呈现出负电荷的载流子。
在p型半导体中，空穴是主要的载流子。
当外加电压施加在p 型半导体上时，空穴将向正电极移动，从而导致电流的流动。
而在n型半导体中，自由电子是主要的载流子。
当外加电压施加在n型半导体上时，自由电子将向负电极移动，从而导致电流的流动。
这种导电机理被称为正向偏置。
此外，当p型和n型半导体直接接触时，会形成一个p-n结。
在p-n结中，由于p型半导体中的空穴和n型半导体中的自由电子会发生复合，从而形成一个空间电荷区。
当在p-n结上施加外加电
压时，空间电荷区的宽度会改变，从而影响载流子的扩散和漂移，导致p-n结呈现出不同的导电特性，这被称为p-n结的整流特性。
总的来说，p型和n型半导体的导电机理是通过控制载流子的扩散和漂移来实现的。
这种理解对于半导体器件的设计和应用具有重要的指导意义，也为我们进一步深入研究半导体材料和器件提供了基础。
n型半导体和p型半导体名词解释
n型半导体和p型半导体名词解释嘿，朋友！你知道什么是 n 型半导体吗？就好像一个大团队里，有
一群特别活跃的小伙伴，它们带着多余的电子，在半导体的世界里欢
快地奔跑着。
比如说，在硅晶体中加入一些五价元素，像磷啊，这些
多出来的电子就像是给这个团队注入了新的活力，让它变得与众不同，这就是 n 型半导体啦！例子嘛，就好比一场比赛，n 型半导体就像是那支拥有超多速度型选手的队伍，冲劲十足！
那 p 型半导体又是啥呢？哎呀呀，这就像是另一个团队啦，这里面
有一些位置空了出来，就等着有人来填补。
在半导体里，通过加入三
价元素，比如硼，就形成了这样的局面，这些空穴就好像是一个个等
待机会的位置。
这就像一个拼图游戏，p 型半导体就是那个还缺几块才能完整的拼图。
举个例子，就如同一个乐团里缺了几个关键的乐手位
置呀！
n 型半导体和 p 型半导体，它们可有意思啦！它们就像是两个不同
风格的乐团，各自有着独特的魅力和作用。
n 型半导体带着电子的活力，p 型半导体有着空穴的吸引力。
它们在半导体的舞台上相互配合，共同演绎出精彩的电子乐章。
你想想看，要是没有 n 型半导体和 p 型半导体，那我们的电子设备
会变成什么样啊？简直不敢想象！所以说啊，它们真的超级重要的呢！我的观点就是，n 型半导体和 p 型半导体是半导体世界里不可或缺的两
部分，它们相互协作，才让我们享受到了各种先进的电子技术带来的便利呀！。
常见n型p型半导体
常见n型p型半导体半导体材料在现代科技中扮演着举足轻重的角色，而n型和p型半导体则是最常见的两种半导体类型。
了解常见的n型和p型半导体对于我们理解半导体器件的工作原理和应用至关重要。
本文将以生动、全面和有指导意义的方式介绍n型和p型半导体。
首先，我们来介绍n型半导体。
n型半导体是指在纯净硅中掺杂有杂质，这些杂质通常是五价元素，如磷（P）或砷（As）。
这些杂质的掺入导致硅晶体中的原子变为电子捐赠者，也就是说，它们在晶体中释放出额外的自由电子。
这些自由电子使得n型半导体在电子流方面表现出优势，因此被称为“n型”。
在外加电场的作用下，这些自由电子能够移动并带动电流的传输。
例如，n型半导体可以用来制造二极管和场效应晶体管等器件。
接下来，我们来介绍p型半导体。
与n型半导体相比，p型半导体中的杂质掺入方式和效果是不同的。
在纯净硅中，例如掺杂三价元素硼（B）或铝（Al），这些杂质在硅晶体中会形成电子接受者，也就是说，它们会吸收掉一些自由电子，形成空穴。
这些空穴可以看作是带正电的自由操纵运动的点。
由于p型半导体存在空穴，它在电流传输方面表现出优势，并因此得名“p型”。
与n型半导体不同，p型半导体通过空穴的传输来实现电流的流动。
p型半导体常用于制造晶体管和光电二极管等器件。
要了解n型和p型半导体的进一步应用，我们需要了解如何将它们结合起来形成p-n结。
p-n结是一种将n型和p型半导体层叠在一起的结构。
在p-n结中，n型半导体中的自由电子会与p型半导体中的空穴相互结合，形成一个电子复合区域，这个区域称为“耗尽区”。
耗尽区中会形成一个电场，这种电场阻碍自由电子和空穴再次相遇。
然而，当在p-n结中施加外加电压时，这个电场将会减弱，从而允许电流在p-n结中流动。
这使得p-n结可以用作二极管、太阳能电池和发光二极管等各种半导体器件。
在实际应用中，n型和p型半导体的选择取决于所需的电子流和空穴流的控制。
随着技术的进步，研究人员还开发了其他类型的半导体材料，如p-i-n结构和双极谷栅二极管等。
n型p型半导体
n型p型半导体n型p型半导体是半导体材料中常见的两种类型，它们在电子器件中起着至关重要的作用。
在半导体材料中，n型半导体和p型半导体通过掺杂不同种类的杂质而形成，这种掺杂可以改变半导体材料的导电性能，从而实现对电子器件性能的调控。
让我们来看看n型半导体。
n型半导体是通过在纯净的半导体材料中掺入五价元素，如磷、砷等，来形成的。
这些五价元素会在半导体晶格中引入额外的自由电子，从而增加了半导体的导电性能。
在n型半导体中，自由电子是主要的载流子，它们负责在半导体中传导电荷，形成电流。
因此，n型半导体在电子器件中通常被用作导电通道，如场效应晶体管等。
与n型半导体相对应的是p型半导体。
p型半导体是通过在纯净的半导体材料中掺入三价元素，如硼、铝等，来形成的。
这些三价元素会在半导体晶格中引入空穴，即缺少一个电子的能级。
在p型半导体中，空穴是主要的载流子，它们负责在半导体中传导电荷，形成电流。
p型半导体通常与n型半导体结合在一起，形成p-n结，从而构成二极管等电子器件。
在电子器件中，n型半导体和p型半导体的结合形成了各种功能强大的器件，如二极管、晶体管、集成电路等。
通过合理地控制n型半导体和p型半导体的掺杂浓度和形成结构，可以实现对电子器件的性能进行精确调控，从而满足不同应用场景的需求。
总的来说，n型半导体和p型半导体在电子器件中起着不可或缺的作用，它们的合理应用可以极大地提高电子器件的性能和可靠性。
随着科技的不断发展，n型半导体和p型半导体的研究和应用也在不断深化，为电子技术的进步和发展提供了重要支撑。
希望未来能够有更多的科研人员投入到这一领域，共同推动半导体技术的发展，为人类社会的进步贡献力量。
半导体的类型
半导体的类型
半导体的类型主要分为以下几类：
1. P型半导体：P型半导体是在纯的半导体材料中掺入少量的三价杂质（如硼、铝等），使其具有正空穴的控制载流子。
2. N型半导体：N型半导体是在纯的半导体材料中掺入少量的五价杂质（如砷、磷等），使其具有负电子的控制载流子。
3. intrinsically之色：固有半导体是在没有杂质掺入的情况下制造的半导体材料。
4. 复合半导体：复合半导体是由不同类型的半导体材料堆叠而成，以形成特定的电子特性。
5. 有机半导体：有机半导体是使用有机分子制造的一种半导体材料。
它具有柔韧性和可塑性，广泛应用于柔性显示器、太阳能电池等领域。
每种类型的半导体材料在电子器件中都有不同的应用。
p型,n型半导体
p型,n型半导体【原创版】目录1.半导体的基本概念2.p 型半导体的特性和制作方法3.n 型半导体的特性和制作方法4.p 型和 n 型半导体的结合应用正文一、半导体的基本概念半导体是一种电子材料，其导电性能介于绝缘体和导体之间。
半导体的电导率可以通过掺杂、温度变化和光照等方法进行调节。
半导体材料主要有硅（Si）、锗（Ge）、砷化镓（GaAs）等，其中硅是最常用的半导体材料。
二、p 型半导体的特性和制作方法1.特性：p 型半导体是在纯半导体中掺杂少量电子浓度较低的杂质元素，如硼（B）、铝（Al）等，使其空穴浓度增加，从而增强半导体的导电性能。
p 型半导体的空穴为多数载流子，电子为少数载流子。
2.制作方法：制作 p 型半导体的方法主要有扩散法、离子注入法等。
扩散法是将杂质元素通过高温扩散到半导体晶体中，形成 p 型区域。
离子注入法是将杂质元素以离子形式注入到半导体晶体中，形成 p 型区域。
三、n 型半导体的特性和制作方法1.特性：n 型半导体是在纯半导体中掺杂少量电子浓度较高的杂质元素，如磷（P）、砷（As）等，使其电子浓度增加，从而增强半导体的导电性能。
n 型半导体的电子为多数载流子，空穴为少数载流子。
2.制作方法：制作 n 型半导体的方法主要有扩散法、离子注入法等。
扩散法是将杂质元素通过高温扩散到半导体晶体中，形成 n 型区域。
离子注入法是将杂质元素以离子形式注入到半导体晶体中，形成 n 型区域。
四、p 型和 n 型半导体的结合应用1.p 型和 n 型半导体结合可以形成 p-n 结，是半导体器件的基本结构，应用广泛，如二极管、晶体管等。
2.p 型和 n 型半导体结合还可以形成 p-n-p 结构和 n-p-n 结构，是场效应晶体管的基本结构，应用于放大、开关等电路。
第1页共1页。
n型半导体p型半导体
在半导体中掺入施主杂质，就得到N型半导体；在半导体中掺入受主杂质，就得到P型半导体。
半导体在集成电路、消费电子、通信系统、光伏发电、照明、大功率电源转换等领域都有应用，如二极管就是采用半导体制作的器件。
无论从科技或是经济发展的角度来看，半导体的重要性都是非常巨大的。
晶体管可以简单地理解为一种微型的开关，根据不同的组合设计，具有整流、放大、开关、稳压等等功能；制作晶体管的关键就是半导体材料，因为半导体材料一般具有特殊性质，比如硅掺入磷元素可以形成N型半导体，掺入硼元素可以形成P型半导体。
n型半导体和p型半导体的特点
n型半导体和p型半导体的特点半导体是一种具有中间导电特性的材料，具有导电性的含量和控制性能。
它可以分为n型和p型两种，不同的半导体类型具有不同的特点。
首先，了解n型半导体的特点。
n型半导体是一种掺杂了少量杂质元素（如磷、砷等）的硅晶体。
这些杂质称为施主杂质，它们将一个硅原子替换为施主杂质原子，由于施主杂质的外层电子较多，它们来自外层电子的自由电子数比其他硅原子多得多，因此n型半导体中带负电的自由电子数量比p型半导体多。
随着电源电势差的施加，电子将移动到受体周围并充填空穴。
这样，会产生额外的自由电子，并在n型半导体中形成电子输运的电流。
n型半导体具有良好的电导率和热稳定性，广泛应用于太阳能电池和发射二极管等领域。
其次，了解p型半导体的特点。
p型半导体与n型半导体相似。
掺入p型半导体中的杂质元素称为受体杂质（如硼、铝等），它们将一个硅原子替换为受体杂质原子。
由于受体杂质元素的外层电子较少，因此与其他硅原子相比，空缺一个电子，在晶体中形成了一个“空穴”。
在电子源使p型半导体连接电源的正极之后，公正位置的空穴会向电源的负极移动，而空穴的行为和自由电子一样，形成所谓的“空穴电流”。
p型半导体还具有高能效和较长的工作寿命，广泛应用于制造稳压二极管和光探测器。
总之，n型半导体和p型半导体都是半导体材料的代表，它们的特点根据所含材质的差异产生了很大的差异。
在现代电子技术的发展中，广泛应用于电子电路的建设，如超导器件、光伏器件、核辐射探测器等。
我们可以想象，n型半导体和p型半导体在现代电子技术发展中将具有更加广泛的应用和更高的发展潜力。
半导体的导电特性P型半导体与N型半导体的特征PN结及其
二、PN结及其单向导电型 1、PN结的形成
P区
N区
P区 空间电荷区
N区
内电场
图1-5 PN结的形成
8
形成过程：
当N型半导体和P型半导体结合在一起时，由于P型半导 体中空穴浓度高、电子浓度高，而N型半导体中电子浓度 高、空穴浓度低，因此在交界面附近电子和空穴都要从 浓度高的地方浓度低的地方扩散。P区的空穴要扩散到N 区，且与N区的电子负荷，在P区一侧就留下了不能移动 的负离子空间电荷区。同样，N区的电子要扩散到P 区， 且与P区的空穴负荷在N区一侧就留下了不能移动的正离 子空间电荷区。
图1-6 PN结的单向导电特性
反向偏置：加在PN结上的电压（反向电压），将P区接电源的负极，N区接电源的正极
11
思考题
1. 半导体最主要的导电特性是什么？ 2. PN结的主要特性是什么？ 3. P型半导体与N型半导体区别是什么？
12
4
特 征：
① 掺入微量的五价元素 ② 主要靠电子导电 ③ 自由电子是多数载流子，空穴是少数载流子
5
2、P型半导体
空穴
＋4
＋4
＋4
＋4
＋3
＋4
硼原子
＋4
＋4
＋4
`
电子一空穴对
图1-4 P型半导体的结构 6
特征：
① 掺入微量的三价元素 ② 主要靠空穴导电 ③ 空穴是多数载流子，自由电子是少数载流子
9
2、PN结的单向导电性
(1) PN结的正向导通特性
P
空穴 (多数)
变薄
IR
内电场
外电场
N
电子 (多数)
R
a. 正向偏置
正向偏置：指加在PN结上的电压（正向电压），将P区接电源的正极，N区接电源的负极
pn型半导体概念
pn型半导体概念pn型半导体概念简述1. pn型半导体的定义•pn型半导体是由p型半导体和n型半导体直接结合而成的半导体器件。
•其中，p型半导体富含正空穴，n型半导体富含自由电子。
2. pn结的形成•pn结是将p型半导体和n型半导体直接接触形成的结。
•在接触面上，电子从n型材料流向p型材料，形成空穴流。
•这种结构形成的电势垒能够阻止进一步的电子和空穴的扩散。
3. pn型半导体的特性•pn型半导体具有整流特性，即只允许电流在一个方向上通过。
•当外加正向电压时，电子从n型区域流向p型区域，空穴从p型区域流向n型区域，形成正向电流。
•当外加反向电压时，电子和空穴受到电势垒的阻挡，几乎无法通过形成反向击穿。
4. pn型半导体的应用•pn型半导体是很多电子器件的基石，如二极管和晶体管等。
•二极管利用pn结的整流特性，用于电路中的电流控制和信号变换。
•晶体管作为一种电子开关，利用控制电压的变化来控制电流的流动。
5. pn型半导体的进一步发展•pn结的理论研究和技术应用不断发展，例如引入pn结的光电二极管和太阳能电池等。
•新材料的开发和工艺的改进也促进了pn型半导体的进一步发展和广泛应用。
以上是对pn型半导体概念及其相关内容的简要介绍。
pn型半导体作为一种重要的半导体器件，其特性和应用在现代电子领域中扮演着重要的角色。
随着科技的不断进步，pn型半导体的应用也将不断拓展和创新。
6. pn型半导体的工作原理•当没有外加电压时，pn型半导体处于静态平衡状态。
•在p区，由于杂质原子与半导体原子的结合，形成了净正电荷；而在n区，由于杂质原子的添加，形成了净负电荷。
•这种形成的电势差导致了内建电场的形成，从而形成了pn结。
•pn结区域的电子和空穴在热平衡态下发生扩散，形成了载流子的浓度梯度。
7. pn型半导体的操作模式•正向偏置：当外加电压的正极连接到p区，负极连接到n区时，形成正向偏置。
•在正向偏置下，外加电压与内建电场方向相同，加大了电子和空穴的扩散，促进了正向电流的流动。
p型与n型半导体
p型与n型半导体随着科技的不断发展，半导体在现代电子技术中扮演着至关重要的角色。
其中，p型半导体和n型半导体作为半导体材料的两种基本类型，对于电子器件的制造和功能起着关键作用。
本文将重点介绍p型和n型半导体的特性及其在电子器件中的应用。
我们先来了解一下p型半导体。
p型半导体是指在半导体材料中掺入三价元素（如硼、铝等）后形成的材料。
掺入的三价元素会产生缺电子空位，即所谓的“空穴”。
这些空穴具有正电荷，因此p型半导体可以看作是在材料中形成了正电荷的材料。
在p型半导体中，电子浓度较低，而空穴浓度较高。
接下来，我们再来了解一下n型半导体。
n型半导体是指在半导体材料中掺入五价元素（如磷、砷等）后形成的材料。
掺入的五价元素会产生多余的电子，这些电子可以自由移动，因此n型半导体可以看作是在材料中形成了负电荷的材料。
在n型半导体中，电子浓度较高，而空穴浓度较低。
p型半导体和n型半导体的特性决定了它们在电子器件中的不同应用。
在p-n结的形成中，将p型半导体和n型半导体相接触，形成的界面被称为p-n结。
在p-n结中，由于p型半导体中的空穴和n 型半导体中的电子会发生扩散，形成一个电场。
这个电场会阻止进一步的扩散，从而形成一个稳定的状态。
p-n结的形成使得p型半导体和n型半导体之间形成了一个电势差，这个电势差被称为内建电势。
通过外加电压的方式，可以改变p-n 结的电势差，进而控制电流的流动。
当外加电压为正向偏置时，即正电压施加在p型半导体上，负电压施加在n型半导体上，p-n结会变得导电，电流可以流过。
而当外加电压为反向偏置时，即负电压施加在p型半导体上，正电压施加在n型半导体上，p-n结会变得不导电，电流无法流过。
基于p-n结的特性，p型和n型半导体被广泛应用于各种电子器件中。
其中，最常见的就是二极管。
二极管是一种基于p-n结的电子器件，它只允许电流沿着一个方向流动。
当正电压施加在p型半导体上，负电压施加在n型半导体上时，电流可以顺利通过二极管。
p型半导体和n型半导体载流子
p型半导体和n型半导体载流子1. 半导体的基础知识嘿，朋友们，今天咱们来聊聊半导体！可能很多人一听这个就觉得复杂，其实没那么糟糕。
半导体就像一块魔法拼图，里面藏着各种神秘的“拼块”。
要说p型和n型半导体，简直就是这块拼图里的两位主角，个个都有自己的绝活。
咱们先从它们的“身份”说起，先把角色介绍清楚。
1.1 p型半导体的“魅力”p型半导体，听起来有点儿高大上，其实就是加了某些元素后，里面多了一些“孔”，这些孔可以理解成一种“正电荷”的载流子。
你想象一下，就像你在街上走，路上总会有人不小心摔倒，结果导致一大堆人聚在一起帮忙，结果越聚越热闹，这个“热闹”就是这些孔的作用。
它们可真是能量的聚集者，推动着电流的流动，简直就是电流界的“聚会达人”！1.2 n型半导体的“能量”说完了p型，咱们再来聊聊n型半导体。
这一类可就有点儿不一样了。
它的特点是多了很多自由电子，简单点说，就是它的“家里”多了很多小精灵，这些小精灵可是忙得很，随时准备带着电流四处飞。
这就好比一个电商网站，满满的商品等着被买，用户可乐坏了，随便点，随便买。
这些自由电子的活跃性让n型半导体变成了电流的高速公路，简直就是电流界的“快递小哥”！2. p型与n型的“交锋”好了，既然角色都介绍完了，咱们就来看看这两位主角是怎么互动的。
想象一下，p型和n型就像是两位超级英雄，一个是“能量之孔”，一个是“自由之电子”。
当他们相遇的时候，哇塞，那可是火花四溅啊！这就好比两位性格迥异的朋友一起出去玩，必定是热闹非凡。
2.1 结合的奇妙这两者结合形成了一个叫“pn结”的东西。
这就像一座桥，p型那边有很多孔，n型那边有很多电子，俩人一见面就开始“结合”，形成了一个能量层。
这时候，孔和电子开始交替跳舞，就像是场电流的交响曲，音乐响起，电流开始流动，整个过程简直妙不可言。
能想象吗？这场舞蹈是如此的和谐，能量就在这瞬间源源不断地释放出来。
2.2 实际应用的“魔法”在日常生活中，这种pn结的魔力无处不在。
N型半导体和P型半导体
1. N 型半导体掺杂后自由电子数目大量增加，自由电子导电成为这种半导体的主要导电方式，称为电子半导体或N 型半导体。
掺入五价元素SiSiSiSip+ 多余电子磷原子在常温下即可变为自由电子 失去一个电子变为正离子在本征半导体中掺入微量的杂质（某种元素），形成杂质半导体。
在N 型半导体中自由电子是多数载流子，空穴是少数载流子。
2. P 型半导体掺杂后空穴数目大量增加，空穴导电成为这种半导体的主要导电方式，称为空穴半导体或 P 型半导体。
掺入三价元素SiSiSiSi在 P 型半导体中空穴是多数载流子，自由电子是少数载流子。
B – 硼原子接受一个电子变为负离子空穴无论N 型或P 型半导体都是中性的，对外不显电性。
1. 在杂质半导体中多子的数量与（a . 掺杂浓度、b.温度）有关。
2. 在杂质半导体中少子的数量与（a. 掺杂浓度、b.温度）有关。
3. 当温度升高时，少子的数量（a. 减少、b. 不变、c. 增多）。
a b c4. 在外加电压的作用下，P 型半导体中的电流主要是，N 型半导体中的电流主要是。
（a. 电子电流、b.空穴电流）b aN型半导体和P型半导体小结1. N型半导体在本征半导体中掺入五价元素，即为N型半导体。
在N 型半导体中自由电子是多数载流子，空穴是少数载流子。
2. P型半导体在本征半导体中掺入三价元素，即为P型半导体。
在P 型半导体中空穴是多数载流子，自由电子是少数载流子。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
N型与P型半导体
什么是N型半导体，什么是P型半导体？
N型半导体也称为电子型半导体。
N型半导体即自由电子浓度远大于空穴浓度的杂质半导体。
在纯净的硅晶体中掺入五价元素（如磷），使之取代晶格中硅原子的位置，就形成了N 型半导体。
在N型半导体中，自由电子为多子，空穴为少子，主要靠自由电子导电。
自由电子主要由杂质原子提供，空穴由热激发形成。
掺入的杂质越多，多子（自由电子）的浓度就越高，导电性能就越强。
P型半导体也称为空穴型半导体。
P型半导体即空穴浓度远大于自由电子浓度的杂质半导体。
在纯净的硅晶体中掺入三价元素（如硼），使之取代晶格中硅原子的位子，就形成P型半导体。
在P型半导体中，空穴为多子，自由电子为少子，主要靠空穴导电。
空穴主要由杂质原子提供，自由电子由热激发形成。
掺入的杂质越多，多子（空穴）的浓度就越高，导电性能就越强。
掺入的杂质越多，多子（空穴）的浓度就越高，导电性能就越强。
在纯净的硅晶体中掺入三价元素（如硼），使之取代晶格中硅原子的位置，就形成P型半导体。
在P型半导体中，空穴为多子，自由电子为少子，主要靠空穴导电。
由于P型半导体中正电荷量与负电荷量相等，故P型半导体呈电中性。
空穴主要由杂质原子提供，自由电子由热激发形成。
n型半导体就是在单晶硅中掺入5族元素杂质，多子为电子，
p型半导体是掺入3族杂质，多子为空穴。
更深入的理解是通过改变费米能级使得自由电子或空穴的占有率提升，从而改变半导体导电性能。
怎么使N型半导体变成P型半导体？什么条件下可以使N型半导体变成P型半导体？
N型半导体就是导电载流子是电子，P型半导体就是导电载流子是空穴。
N型半导体中之所以是电子导电是因为其在本征半导体基础上进行了施主掺杂（例如在本征Si中掺入5价的磷元素）而P型半导体中之所以是空穴导电是因为其在本征半导体基础上进行了授主掺杂（例如在本征Si中掺入3价的硼元素）Si为4价所以假设要想把磷掺杂量为X的N 型半导体转为P型当然就是在此N型半导体中掺入大于X量的磷（当然具体掺杂量与工艺及材料有关）半导体的掺杂等工艺要在超净间中进行，掺杂是半导体工艺中的一步，主要的掺杂方法有离子注入和热扩散
半导体材料中形成pn结,是不是一定要先有p型半导体跟n型半导体? P型硅中是怎么形成pn结的?求解
是的。
P型半导体是在单晶硅（锗）中参入微量三价元素，如的硼、铟、镓或铝等，就变成以空穴导电为主的半导体，即P型半导体。
在P型半导体中，空穴(带正电)叫多数载流子;电子(带负电)叫少数载流子。
如果在硅或锗等半导体材料中加入微量的磷、锑、砷等五价元素，就变成以电子导电为主的半导体，即N型半导体。
在N型半导体中，电子(带负电)叫多数载流子;空穴(带正电)叫少数载流子。
pn结就是把这两种半导体烧结在一起，由电子
和空穴运动达到平衡后形成PN结，具有单向导电的特性，即二极管。
若烧结成P-N-P或N-P-N两个PN结就是三极管。
大规模集成电路也是这个原理制成的。
半导体材料的导电性并不好，在单一元素物质的状态下仅能维持有限的导电能力。
这是因为在导带的自由电子和在价带的空穴的数目很有限。
纯硅（或锗）必须加以改变，增加自由电子或空穴数目，才能改进它们的导电性，才能运用在电子元件上。
我们在这一节中，可以学到将杂质加入纯质材料中，就能达到此目的。
掺有杂质的半导体材料，分为N型和P 型两种，是大部分电子元器件的主要组成部分。
在学习完这一节的内容后，你应该能够：说明N型和P型半导体材料的特性；定义掺杂的含义；解释N型半导体如何形成；解释P型半导体如何形成；说明何谓多数载流子和少数载流子。
1.掺杂
将定量的杂质加入纯质半导体材料中，就可大幅提高硅和锗的导电性。
这个过程被称为掺杂( doping)，可以增加材料中载流子（电子或空穴）的数目。
掺有杂质的半导体有两种，就是N型和P型。
2.N型半导体
要增加纯硅导电带的电子数目，可加入五价的杂质原子。
具有五个价电子的原子有砷(As)、磷(P).铋(Bi)和锑(Sb)。
如图1.15所示，每一个五价原子（图中所示为锑）都会与邻近的四个硅原子形成共价键。
锑原子有四个价电子要与硅原子形成共价键，就舍多出一个价电子。
这个多余的价电子就成为传导电子，因为它不属于任何原子。
由于五价原子会放弃一个电子，所以又被称为施主原子( donor atom)。
凭借加入硅晶体的杂质原子的数目，就能控制传导电子的数目。
这种掺杂过程所产生的传导电子，并不会在价带上留下空穴，因为这些传导电子都是多出来的电子。
既然大多数的载流子都是电子，硅（或锗）掺杂入五价原子就成为N型半导体（N代表电子所带的负电荷）。
电子就称为N型半导体中的多数载流子(majority carriers)。
虽然N型半导体材料的多数载流子是电子，但是仍会有少数的空穴产生，这是因为热扰动会产生电子一空穴对。
这些空穴并不是因为加入五价杂质原子而产生。
空穴在N型半导体材料中称为少数载流子(minority carriers)。
3. P型半导体
要在纯硅晶体中增加空穴的数目。
可以加入三价的杂质原子。
具有三个价电子的原子有硼(B)、铟(In)和镓(Ga)等。
如图1.16所示，每一个三价原子（此图中所示为硼）会与邻近的四个硅原子形成共价键。
硼原子的全部三个价电子都用于共价键，但是因为需要四个电子，因此每加入一个三价元素就会产生一个空穴。
因为三价原子可以接牧电子，因此被视为受主原子( acceptor atom)。
凭借加入硅晶体的三价杂质原子的数目，就可以控制空穴的数目。
由掺杂过程所产生的空穴，并不会伴随产生传导（自由）电子。
硅（或锗）晶体掺杂三价原子后，因为大多数的载流子是空穴，就称为P型半导体。
空穴可视为正电荷，因为缺乏一个电子，相对地就会形成原子多一个正电荷。
P型材料中的多数载流子是空穴。
虽然P型半导体材料的多数载流子是空穴，LMV722MMX但是仍会有少数的自由电子产生，这是因为热扰动产生的电子一空穴对。
这些自由电子并不是因为加入三价杂质原子而产生。
电子在P型半导体材料中称为少数载流子。
为什么光电倍增管的阴极材料要采用P型半导体?
对于P型半导体来说，由于其受主能带靠近价带，所以价带中的电子很容易从光子吸收能量阅入主能带，使价带产生空穴参与导电。
P型半导体带电吗？
"P型半导体即空穴浓度远大于自由电子浓度的杂质半导体",空穴不是相当于带正电吗，既然空穴浓度大于自由电子浓度，那么和电子中和以后，剩余的空穴不还是带正电吗？
不带电,半导体是受一定条件影响才有电流的,其具体原理如下:
P型半导体也称为空穴型半导体。
P型半导体即空穴浓度远大于自由电子浓度的杂质半导体。
在纯净的硅晶体中掺入三价元素（如硼），使之取代晶格中硅原子的位子，就形成P型半导体。
在P型半导体中，空穴为多子，自由电子为少子，主要靠空穴导电。
空穴主要由杂质原子提供，自由电子由热激发形成。
掺入的杂质越多，多子（空穴）的浓度就越高，导电性能就越强。
