晶圆激光切割与刀片切割工艺介绍
晶圆切割的方法范文
晶圆切割的方法范文晶圆切割是在半导体制造过程中的重要一环，它指的是将晶圆切割成单个的芯片。
晶圆切割的方式多种多样，常用的有直线切割、激光切割和电火花切割等。
下面将就这三种方法进行详细介绍。
直线切割是晶圆切割中最常用的一种方式。
它利用切割机械将晶圆沿着一条直线进行切割。
首先需要在晶圆的表面画出切割线，然后将晶圆放在切割机械上，通过设定好的切割参数进行切割。
直线切割的优点是切割速度快、成本低，适合于大规模生产。
但同时也存在一些不足之处，比如切割线不能曲折，容易产生毛刺和切割畸变等问题。
激光切割是一种高精度的晶圆切割方式。
它利用激光束对晶圆进行切割，具有切割速度快、精度高的特点。
激光切割的原理是通过激光器产生高能量的激光束，然后将激光束聚焦到晶圆表面，使晶圆表面升温并蒸发，从而实现切割。
激光切割的优点是切割速度快、精度高，适合于切割细小的芯片。
但同时也存在一些缺点，比如设备成本高、切割效果易受材料本身性质影响等。
电火花切割是一种能够实现高精度切割的方法。
它利用电火花放电原理对晶圆进行切割。
电火花切割的原理是通过电极对晶圆进行放电，使晶圆上产生高温高压的放电火花，从而实现切割。
电火花切割的优点是切割精度高、切割速度快，适合于切割较硬的材料。
但与此同时，电火花切割也存在一些问题，比如设备复杂、切割后需要进行其他后续处理等。
综上所述，晶圆切割的方法有直线切割、激光切割和电火花切割等多种方式。
这些方法各有优缺点，应根据实际需要选择合适的方法进行切割。
随着半导体技术的不断发展，相信晶圆切割技术也会得到进一步的改进和完善。
半导体晶圆切割工艺

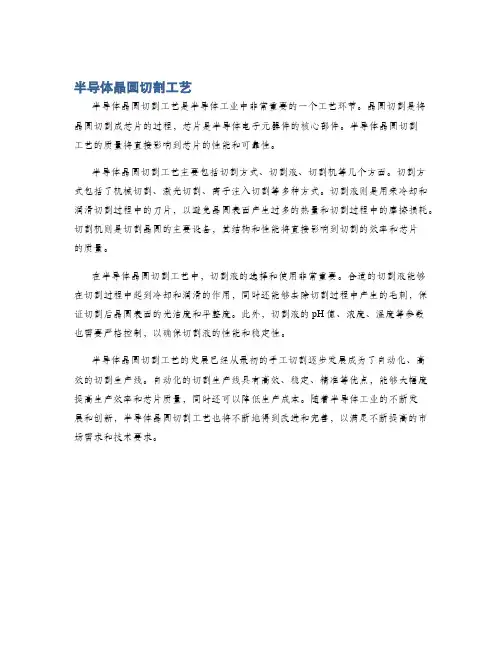

半导体晶圆切割工艺
半导体晶圆切割工艺是半导体工业中非常重要的一个工艺环节。
晶圆切割是将晶圆切割成芯片的过程，芯片是半导体电子元器件的核心部件。
半导体晶圆切割
工艺的质量将直接影响到芯片的性能和可靠性。
半导体晶圆切割工艺主要包括切割方式、切割液、切割机等几个方面。
切割方式包括了机械切割、激光切割、离子注入切割等多种方式。
切割液则是用来冷却和润滑切割过程中的刀片，以避免晶圆表面产生过多的热量和切割过程中的摩擦损耗。
切割机则是切割晶圆的主要设备，其结构和性能将直接影响到切割的效率和芯片
的质量。
在半导体晶圆切割工艺中，切割液的选择和使用非常重要。
合适的切割液能够在切割过程中起到冷却和润滑的作用，同时还能够去除切割过程中产生的毛刺，保证切割后晶圆表面的光洁度和平整度。
此外，切割液的pH值、浓度、温度等参数
也需要严格控制，以确保切割液的性能和稳定性。
半导体晶圆切割工艺的发展已经从最初的手工切割逐步发展成为了自动化、高效的切割生产线。
自动化的切割生产线具有高效、稳定、精准等优点，能够大幅度提高生产效率和芯片质量，同时还可以降低生产成本。
随着半导体工业的不断发
展和创新，半导体晶圆切割工艺也将不断地得到改进和完善，以满足不断提高的市场需求和技术要求。
不同尺寸芯片在同一片晶圆的切割方法
不同尺寸芯片在同一片晶圆的切割方法切割芯片是半导体制造过程中的一个关键步骤，它决定了芯片的最终尺寸和形状。
在同一片晶圆上切割不同尺寸的芯片需要采用不同的方法。
以下是关于不同尺寸芯片在同一片晶圆的切割方法的详细描述：1. 直线切割法：该方法适用于较大尺寸的芯片。
在晶圆上划定切割线后，使用切割工具（如钢刀或切割机）沿着切割线直接切割芯片。
2. 磁力线切割法：该方法适用于较小尺寸的芯片。
在晶圆上划定切割线后，将晶圆放置在带有磁力线的台座上，并通过控制磁力线的位置和切割线的方向，实现精确的芯片切割。
3. 裂纹引导切割法：该方法适用于较大尺寸的芯片。
在晶圆上划定切割线后，使用高能量的激光或电子束在切割线上产生微小的裂纹，然后通过应力引导裂纹扩展，最终实现芯片的切割。
4. 激光切割法：该方法适用于各种尺寸的芯片。
通过控制激光的功率和位置，将激光直接照射在切割线上，实现精确的芯片切割。
5. 钻孔切割法：该方法适用于较小尺寸的芯片。
使用小孔钻头在晶圆上穿孔，然后用刀具将穿孔点连接起来，最终实现芯片的切割。
6. 胶带切割法：该方法适用于各种尺寸的芯片。
先将晶圆裁剪成需要的大小，然后将切割后的芯片用胶带贴在背板上，最后用切割工具将芯片从晶圆上切割下来。
7. 氮气切割法：该方法适用于较小尺寸的芯片。
在晶圆上划定切割线后，使用氮气喷射在切割线上，通过高速喷射的氮气剥离晶圆上的芯片，最终实现芯片的切割。
8. 离子注入切割法：该方法适用于各种尺寸的芯片。
通过控制离子束的能量和方向，将离子注入到晶圆上划定的切割线上，然后用切割工具将芯片从晶圆上切割下来。
9. 喷砂切割法：该方法适用于较大尺寸的芯片。
在晶圆上划定切割线后，使用高压喷砂设备将砂粒喷射在切割线上，通过磨擦和冲击力将芯片切割下来。
10. 光刻切割法：该方法适用于各种尺寸的芯片。
先在晶圆上制作切割模板，然后使用光刻技术将切割模板上的图形传输到晶圆上，最后用切割工具将芯片从晶圆上切割下来。
硅晶圆的切割工艺研究
硅晶圆的切割工艺研究摘要：本文主要探究硅晶圆切割工艺。
研究过程中，以激光隐形切割工艺为例，选择8寸硅晶圆，厚度450µm，99.9%纯硅为试验材料，光纤激光器为试验设备，结果表明激光功率、焦点位置、激光频率、光板重叠率、速度及加工次数均会影响切割效果，需结合实际情况，设置切割参数，从而为相关工作者提供参考。
关键词：硅晶圆；激光切割；切割工艺前言：硅晶圆作为常见半导体材料，采用单晶硅，纯度要求超过99.9999%，硅晶圆器件已经应用至各个领域，生产总量惊人。
传统切割方式主要应用高速金刚石片进行接触式切割，易产生切割崩边、微裂纹大的情况，且刀轮多为U型与V型结构，无法做到刀片无限薄，不符合超窄切割道硅片需求。
因此，在硅晶圆切割中，应当采取非接触式的激光切割加工工艺，以完成脆性材料加工。
1试验设备与方法1.1试验材料半导体晶圆材料选用单晶硅，试验中选用材料是8寸硅晶圆，厚度450µm，为99.9%纯硅。
1.2试验设备试验设备选用光纤激光器（见图1），脉宽可变，波长1064nm，频率50-1000k，采取旁轴与同轴分别检测切割道与裂纹的机器视觉[1]。
图1 试验设备1.3试验方法本文采取隐形激光切割方式：（1）激光切割，完成后硅晶圆内部形成改质层，表面产生裂纹；（2）扩片，使用扩片机分开晶圆颗粒[2]。
隐形切割作为特殊加工方式，激光波长超过1000nm，否则会提高吸收率导致硅材料表面吸收激光，无法使其进入内部。
2工艺参数分析2.1激光功率本次试验中，激光器功率通过镜片反射，衰减器衰减及聚光镜损耗后，透过效率约为90%，后续功率讨论均为激光器至表面材料功率。
硅材料吸收激光波长1064nm效率较低，但聚焦光斑通常处于1-3微米范围，具有较大功率密度，通过试验测试可形成内部改质层，功率处于0.2-1.8W时不会破坏材料表面。
2.2焦点位置材料表面聚焦激光中，空气折射率较低，实际焦点与理论焦点位置重合，硅材料由于折射率为3.87，透过硅片表面，激光会进入内部产生折射，Z轴方向非垂直入射将会偏移焦点。
晶圆切割工艺
晶圆切割工艺
晶圆切割是半导体工艺的基础工艺之一，是一种利用光谱学原理把原始晶圆分
割为若干小块的技术，是硅片开发和加工的重要工序。
在近几十年间，随着半导体技术的不断深入发展，晶圆切割工艺也在不断精细化和转变，使得电子产品更加精致、娱乐性更加凸显。
晶圆切割工艺是一种利用可见光、紫外光和近红外光对半导体器件进行图案分
割的精湛技术。
它可以把一块原始硅晶圆切割成若干微小块，小到其平均厚度仅有数十个毫米。
利用晶圆切割工艺，将这些微小的晶圆组件之间的间隙设计得极小，这样就可以实现微处理器的数据处理速度快，可以安装更多的芯片，也可以把小块晶圆切割成更小的块。
另外，晶圆切割工艺可以使用在一些其它消费产品，比如像智能手机、投影仪、VR眼镜等，晶圆切割和封装工艺技术可以把原来大尺寸的功能放入更小的设备中，在模块内部芯片结构的优化更能增强它的功能性能，从而使这些精致的娱乐用品更加高雅、便携和低耗。
晶圆切割工艺的发展为新型生活娱乐产品的出现提供了必要条件，让人们在生
活中获得更多乐趣。
原来巨大臃肿的电脑和泛滥成灾的电子危机也沦为历史，让人们获得简洁、高效节能、娱乐性强的电子产品。
作为一种有着多方面好处的分割工艺，晶圆切割技术将被应用在更多领域，使我们拥有更加美好的生活和娱乐体验。
用热激光切割技术切割晶圆
用热激光切割技术切割 晶圆
前言 建立在众所周知的原理基础上的热激光切割技术 （ ｅ ａ ｌ ｅ ｓ ａ ｔ ｎ Ｔ Ｓ ｔ ｒ ｌａ ｒ ｅ ｒｉ ， Ｌ ）用于切割 ｈ ｍ ｓ ｐ ａｏ 脆性材料。应用范围包括切割显示器玻璃 （ 包括层状玻璃 ） 、浮法玻璃生产线上的玻璃边缘、氧 化铝陶瓷等。 与其他的激光技术 比较， Ｔ Ｓ 用 Ｌ 取代机械法切割晶圆有诸多优点。 本文论述 了Ｔ Ｓ Ｌ 在切割半导体硅片领域的应用。 热激光切割是切割脆性材料 的简单技术，是利用热感应机械应力的切割工艺。工艺过程分 两步进行。开始时，需要有一个非常小的划痕 （ 缺陷） ，划痕可能是前一步的工艺过程造成的， 例如碾磨或线状锯切割； 在大 多数情况下，可以用工具如金刚石或造痕激光器来制造这个划痕 。 这个起始的划痕给 了切割过程一个明确的起始点。否则，切割可能从离缺陷最近的地方开始。 在切割过程中，被切割材料被带有能量子的激光加热，被加热 的材料膨胀并产生放射状的 压力，在受热带周围感应发生切 向拉伸应力 （ Ｓ ） Ｔ 。 Ｉ 激光聚焦处随之被冷却，材料因冷却而收缩。 在冷却区域感应产生额外的拉力 （ Ｆ ） 在 Ｔ Ⅱ。 两种应力的覆盖区——只有在这个区域一 材料开始裂开。从最初的划痕开始，至此完成了材 料的切割过程 。被切割晶圆具有质量优异的切割边缘 。 对于晶体材料 （ 例如硅片 ）来说，分离是完全的。局部最大的拉伸应力位于受热焦点和冷 却点之间的轴上，因此力和强度的中心也可 自定位 。如果开裂速度比受热焦点和冷却点汇聚进 行得快 ，开裂 就会 向零压 力处 蔓延并 导致延 迟 。 尽 管 Ｔ Ｓ的进 行几 乎与切 割边 缘 的裂 纹前沿 晶面 的排列 无 关 ，但通 常 的机 械划 痕和切割 技 Ｌ 术也如此。更多的竖 向的裂纹前沿与晶面排列的关系更小且可得到最好的结果，而获得竖向的 裂纹前沿的关键是利用激光波长 ，激光可被吸收到裂纹深处。 工艺条件／ 特点 下面 对一 些影 响因素和 工艺 条件进 行讨论 。 Ｔ Ｓ工艺需要被切割的材料内部具有大的热膨胀梯度。由于热能的切割作用主要集中在晶 Ｌ 圆的表面，高能量的激光不可能补偿小的热值。基于这个事实，熔化硅片的切割在 以前是不可 能实现的。 该项技术是建立在材料内部产生热感应机械应力的基础上的。当晶圆的厚度很薄时，分别 进行的加热和冷却的部分非常小，难 以产生断裂力。到 目前为止，试验成功的切割晶圆的最薄 的厚度为 ５ ｇ ０ ｍ，切割厚度的下 限尚需通过进一步的试验确定。 感应力和材料 内部的固有力相结合而发生切割过程。由于这个原因，切割多晶的 （ 光伏的） 晶圆更为困难，但存在切割的可能性 。对于较大面积的晶圆，切割线会与晶圆的边缘以小角度 汇合 ，这 时需要特 别措 旄来 稳定切 割过程 。 在激光的应用 中，吸收值和反射值通常是重要的指标 。为了达到硅材料的表面和内部的均 衡受热，激光的波长在近红外区为最优 （ ００ １８ｎ 。考虑由功能层，例如表面钝化层导致 １３￣ ００ｍ）
晶圆工艺的切割方法
晶圆工艺的切割方法晶圆工艺是半导体制造中的一个重要环节，主要用于将晶圆切割成芯片。
切割方法的选择直接影响到芯片的质量和产能。
目前常用的晶圆切割方法主要有切割机械法、切割激光法和切割冲击法。
切割机械法是目前最常用的切割方法之一、该方法使用金刚石铣刀或锯片进行切割，将晶圆切割成芯片。
该方法的优点是成本低、切割速度快，适用于大批量生产。
但由于机械切割存在切割力大、刀具损耗大、切割边缘质量不理想等问题，因此需要进行后续工艺处理。
切割激光法是一种通过激光束进行切割的方法。
该方法具有切割精度高、切割速度快、切割边缘质量好等优点。
激光切割可以实现非接触切割，减少了对芯片的损伤。
此外，激光切割还可以切割各种材料的晶圆，适用范围广。
但该方法的成本较高，设备复杂，且激光切割过程中容易产生热影响区，需要进行冷却处理。
切割冲击法是一种通过冲击力将晶圆切割成芯片的方法。
该方法主要通过应用高速气体喷射或水射流来切割晶圆。
切割冲击法具有切割速度快、切割力小、切割边缘质量好等优点。
此外，该方法的成本较低，适用于批量生产。
但切割冲击法对芯片的切割质量较为敏感，需要精确控制切割参数。
在实际应用中，不同的切割方法往往结合使用。
例如，先采用切割机械法将晶圆切割成薄片，再采用激光切割或冲击切割对薄片进行细分。
这样可以充分发挥各种切割方法的优势，提高切割质量和生产效率。
总之，晶圆工艺的切割方法是半导体制造中的重要环节，不同的切割方法各有优劣。
通过合理选择切割方法，并结合其他工艺步骤，可以实现高质量和高产能的芯片生产。
构成晶圆制造的五大工艺
构成晶圆制造的五大工艺晶圆制造是半导体工业中最关键的环节之一，它涉及到许多复杂的工艺和技术。
晶圆制造的五大工艺包括晶圆切割、晶圆清洗、光刻、离子注入和薄膜沉积。
下面将对这五大工艺进行详细介绍。
1. 晶圆切割晶圆切割是将硅单晶棒切成薄片，即晶圆的过程。
通常使用钻石锯片进行切割，但由于硅单晶非常硬，因此需要用到高压水流或者磨料来辅助切割。
在切割过程中，还需要进行去毛边和去角处理，以确保最后得到的晶圆表面平整光滑。
2. 晶圆清洗在晶圆制造过程中，需要对晶片进行多次清洗以确保其表面干净无尘。
清洗过程通常包括化学溶解、超声波振荡和离心等步骤。
其中化学溶解可以去除表面污垢和有机物质；超声波振荡可以将难以去除的颗粒和污垢震落；离心可以将液体和固体分离，以便于后续处理。
3. 光刻光刻是一种利用光敏材料制作图形的技术。
在晶圆制造中，光刻通常用于制作电路图案。
首先，在晶圆上涂覆一层感光胶，然后使用掩模板对感光胶进行曝光，使得只有被曝光的部分会发生化学反应。
最后，使用化学溶解剂将未曝光的感光胶去除，留下所需的电路图案。
4. 离子注入离子注入是一种将材料中的离子注入到另一种材料中的技术。
在晶圆制造中，离子注入通常用于改变硅片的电学性质。
具体来说，通过向硅片中注入不同类型的离子（如磷、硼等），可以改变硅片中自由电子和空穴浓度，从而控制其导电性能。
5. 薄膜沉积薄膜沉积是一种将材料沉积到另一种材料表面上形成薄层的技术。
在晶圆制造中，薄膜沉积通常用于制作金属线路和绝缘层等。
常用的沉积方法包括物理气相沉积、化学气相沉积和溅射等。
其中，物理气相沉积是将固态材料加热到高温后，在真空环境下使其蒸发并在晶片表面形成薄层；化学气相沉积是通过化学反应在晶片表面形成薄层；溅射则是利用离子轰击材料表面将其溅射到晶片表面上。
总之，晶圆制造的五大工艺涵盖了许多复杂的技术和过程。
这些工艺不仅需要精密的设备和仪器，还需要高度专业化的技术人员来操作和控制。
切单（Singulation），一个晶圆被分割成多个半导体芯片的工艺SKhynixNewsroom
切单（Singulation），一个晶圆被分割成多个半导体芯片的工艺SKhynixNewsroom一个晶圆要经历三次的变化过程，才能成为一个真正的半导体芯片：首先，是将块儿状的铸锭切成晶圆；在第二道工序中，通过前道工序要在晶圆的正面雕刻晶体管；最后，再进行封装，即通过切割过程，使晶圆成为一个完整的半导体芯片。
可见，封装工序属于后道工序，在这道工序中，会把晶圆切割成若干六面体形状的单个芯片，这种得到独立芯片的过程被称作做“切单（Singulaton）”,而把晶圆板锯切成独立长方体的过程则叫做“晶片切割(Die Sawing)”。
近来，随着半导体集成度的提高，晶圆厚度变得越来越薄，这当然给“切单”工艺也带来了不少难度。
一、晶圆切割(Wafer Dicing)的发展历程图1. 晶圆切割方法的发展历程（切单）下载图片前道和后道工序通过各种不同方式的互动而进一步发展：后道工序的进化可以决定晶圆上die单独分离出的六面体小芯片）的结构和位置，以及晶片上焊盘（电连接路径）的结构和位置；与之相反，前端工艺的进化则改变了后端工艺中的晶圆背面减薄和“晶片切割(Die Sawing)”晶圆的流程和方法。
因此，封装的外观日益变得精巧，会对后端工艺带来很大的影响。
而且，根据包装外观的变化，切割次数、程序和类型也会发生相应的变化。
▶请参见“轻、薄、短、小”，半导体封装的演变（“Light, Thin, Short and Small”, The Development of Semiconductor Packages）。
那么，现在就让我们一起通过芯片“切单”的演化过程，来看看五种切割方法吧。
二、划片切割（Scribe Dicing）图2. 早期的划片切割法：划片后进行物理上的分割（Breaking）@直径为6英寸以下的的晶圆下载图片早期，通过施加外力切割的“掰开（Breaking）”是唯一可以把晶圆分割成六面形的Die的切割法。
晶圆激光切割工艺技术
晶圆激光切割工艺技术晶圆激光切割工艺技术是一种将激光技术应用于半导体制造过程中的一种切割方法。
它通过利用激光的热效应，将激光束聚焦到晶圆材料上，从而可以实现高精度、高效率的切割。
在晶圆激光切割工艺技术中，首先需要选择合适的激光源。
常见的激光源有固体激光器、气体激光器和半导体激光器等。
不同的激光源具有不同的特点和适用范围，需要根据实际需求进行选择。
在切割过程中，激光束可以通过透镜等光学元件进行聚焦，从而可以实现高能量密度的激光束。
晶圆材料会在激光束的照射下被加热，其温度逐渐升高。
当温度达到晶圆材料的熔点时，材料开始熔化，并随着激光束的扫描，不断形成切割孔洞。
晶圆激光切割工艺技术具有以下几个优点。
首先，由于激光束是非接触式的切割方法，因此可以避免因切割过程中与晶圆材料接触而引起的污染和损伤。
同时，激光束的直径非常小，可以实现非常细小的切割孔洞，从而可以实现高分辨率和高精度的切割。
此外，晶圆激光切割工艺技术还具有切割速度快、切割质量高和可靠性强的特点。
由于激光切割是通过热效应实现的，因此可以实现非常高效率的切割。
同时，由于激光束的能量集中在非常小的空间范围内，可以实现非常小的切割孔洞，从而得到更高的切割质量。
此外，激光切割具有高可靠性，可以适应各种复杂形状和材料的切割需求。
然而，晶圆激光切割工艺技术也存在一些挑战和难点。
首先，由于激光切割需要对晶圆材料进行加热，因此可能会引起晶圆材料的热应力，从而影响材料的性能和可靠性。
此外，激光切割过程中会产生大量的热量和烟尘，需要进行有效的散热和烟尘处理。
同时，晶圆激光切割工艺技术的设备和操作都需要非常高的技术要求，对操作人员的技术水平和经验要求非常高。
总的来说，晶圆激光切割工艺技术是一种高效、高精度的切割方法，广泛应用于半导体制造领域。
随着激光技术的不断发展和创新，相信晶圆激光切割工艺技术将会越来越成熟和完善，为半导体制造业的发展提供强有力的支持。
晶圆激光切割与刀片切割工艺介绍
晶圆激光切割与刀片切割工艺介绍
1.晶圆激光切割工艺
（1）调节激光器参数，包括激光功率、脉冲宽度和重复频率等。
（2）将激光束通过透镜聚焦到晶圆表面上，形成高能量密度的小区域。
（3）控制激光束在晶圆上移动，沿着待切割的线路进行切割。
（4）激光照射到晶圆上，局部区域熔化或气化，形成切割线。
（5）通过剥离或折断等方式将晶圆切割成小尺寸的芯片或器件。
2.刀片切割工艺
刀片切割是利用金刚石刀片或金属刀片沿切割线切割晶圆。
其主要原理是通过刀片与晶圆的接触，施加切割力以分割晶圆。
刀片切割的工艺流程如下：
（1）选择合适的刀片材料和形状，并通过润滑液使其表面光滑，以减少切割阻力。
（2）安装刀片至切割机中，对刀片进行调整和校对。
（3）将晶圆放置在切割机工作台上，并固定好。
（4）启动切割机，使刀片与晶圆接触并施加切割力。
（5）刀片沿待切割的线路切割晶圆，直至完全分割。
刀片切割的优点是设备成本相对较低、切割效果稳定，且切割线宽度可控。
然而，刀片切割的切割速度较慢，且对刀片磨损较大，需要经常更换。
综上所述，晶圆激光切割与刀片切割是常见的硅晶圆切割工艺。
晶圆激光切割适用于要求高精度和高速切割的应用，而刀片切割适用于设备成本较低以及切割线宽度要求可控的应用。
在具体应用中，需要根据切割要求、设备条件和经济成本等因素选择合适的切割工艺。
晶圆生产流程及每道工序的关键工艺参数
晶圆生产流程及关键工艺参数1. 晶圆生产流程概述晶圆生产是半导体工业中的重要环节，主要包括晶圆切割、清洗、掩膜光刻、离子注入、扩散、腐蚀、金属化等多个工序。
下面将详细介绍每个工序的步骤和关键工艺参数。
2. 晶圆生产流程详解2.1 晶圆切割晶圆切割是将硅单晶棒切割成具有一定厚度的硅片，主要步骤包括：2.1.1 硅单晶棒修整将硅单晶棒进行修整，使其表面光滑且直径均匀。
2.1.2 硅单晶棒预定位对硅单晶棒进行预定位，确定切割位置。
2.1.3 硅单晶棒切割使用金刚石线锯将硅单晶棒切割成硅片。
2.1.4 硅片清洗将切割好的硅片进行清洗，去除杂质和污染物。
2.2 清洗清洗是将硅片表面的杂质和污染物去除，主要步骤包括：2.2.1 预清洗将硅片浸泡在预清洗液中，去除大部分粉尘和有机污染物。
2.2.2 主清洗使用酸性或碱性清洗液对硅片进行主要清洗，去除残留的有机污染物和金属离子。
2.2.3 漂洗用纯水对硅片进行漂洗，去除清洗液残留。
2.2.4 干燥将硅片在干燥器中进行干燥，去除水分。
2.3 掩膜光刻掩膜光刻是通过光刻胶和掩膜模板将芯片图形转移到硅片上，主要步骤包括：2.3.1 光刻胶涂覆将光刻胶均匀涂覆在硅片上。
2.3.2 掩膜对位将掩膜模板对准硅片，并通过对位器进行精确定位。
2.3.3 曝光使用紫外光将掩膜模板上的芯片图形转移到硅片上。
2.3.4 显影使用显影液去除未曝光的光刻胶，形成芯片图形。
2.4 离子注入离子注入是将特定元素注入硅片表面，改变硅片的导电性能，主要步骤包括：2.4.1 离子源准备准备离子源和加速器设备，确定注入元素和能量。
2.4.2 离子束对准将离子束对准硅片表面，并通过对位器进行精确定位。
2.4.3 注入通过加速器加速离子束，使其注入硅片表面，并控制注入剂量和深度。
2.5 扩散扩散是将特定元素在硅片中进行扩散，形成PN结构，主要步骤包括：2.5.1 清洗将注入后的硅片进行清洗，去除污染物。
晶圆切割制程
晶圆切割制程晶圆切割制程：绷⽚→切割→ UV照射晶圆切割（Dicing），也叫划⽚（Die Sawing），是将⼀个晶圆上单独的die通过⾼速旋转的⾦刚⽯⼑⽚（也有激光切割技术）切割开来，形成独⽴的单颗的晶⽚，为后续⼯序做准备。
绷⽚（Wafer Mounter），是⼀个切割前的晶圆固定⼯序，在晶圆的背⾯贴上⼀层蓝膜，并固定在⼀个⾦属框架（Frame）上，以利于后⾯切割。
在贴膜的过程中要加60℃~80℃温度，使蓝膜能牢固粘贴在晶圆上（⼀般实际加⼯过程时贴膜后放⼊烘烤箱烘烤），防⽌切割过程由于粘贴不牢造成die飞出。
切割过程中需要⽤DI离⼦⽔冲去切割产⽣的硅渣和释放静电，DI离⼦⽔由CO2纯⽔机制备。
将⼆氧化碳⽓体溶于离⼦⽔中，降低⽔的阻抗，从⽽利于释放静电。
UV照射是⽤紫外线照射切割完的蓝膜，降低蓝膜的粘性，⽅便后续挑粒。
切割分为半切和全切两种。
半切是切割4/5晶圆厚度，不会切透晶圆，然后⽤机械⽅式（铜棒滚过）使其⾃动裂⼝形成独⽴die。
这种⽅式费⽤低，⼀般⽤于挑粒装盒的⽅式中，可以不⽤贴蓝膜，但容易发⽣背崩。
全切即将晶圆切透，切割前要贴膜，会切割到蓝膜。
这种⽅式⼀般⽤在选择晶⽚留蓝膜上出货的客户。
每个die之间会留有间隙，成为切割道（saw street），⼑⽚沿着切割道切割。
晶圆划⽚⼯艺的重要质量缺陷因为硅材料的脆性，机械切割⽅式会对晶圆的正⾯和背⾯产⽣机械应⼒，结果在芯⽚的边缘产⽣正⾯崩⾓（FSC—Front Side Chipping）及背⾯崩⾓（BSC—Back Side Chipping）。
正⾯崩⾓和背⾯崩⾓会降低芯⽚的机械强度，初始的芯⽚边缘裂隙在后续的封装⼯艺中或在产品的使⽤中会进⼀步扩散，从⽽可能引起芯⽚断裂。
另外，如果崩⾓进⼊了⽤于保护芯⽚内部电路、防⽌划⽚损伤的密封环（Seal Ring）内部时，芯⽚的电⽓性能和可靠性都会受到影响。
封装⼯艺设计规则限定崩⾓不能进⼊芯⽚边缘的密封圈。
晶圆研磨划片流程说明
晶圆研磨划片流程说明晶圆研磨划片是半导体制造过程中的一项关键工艺，主要用于将晶圆切割成各种尺寸的芯片。
本文将详细介绍晶圆研磨划片的流程。
一、晶圆研磨划片前的准备工作在进行晶圆研磨划片之前，首先需要进行一系列的准备工作。
这些工作包括晶圆清洗、对其进行精确定位、确定划片方向和大小等。
晶圆清洗是为了去除表面的杂质和污染物，确保划片过程中的质量。
精确定位是通过光刻技术来实现的，将晶圆上的芯片图案与划片位置进行对应。
确定划片方向和大小是为了满足不同芯片尺寸和应用的需求。
二、晶圆研磨划片的工艺步骤1. 研磨：将晶圆放置在研磨机上，通过旋转研磨盘和磨料的作用，逐渐将晶圆表面的硅材料磨掉。
研磨的目的是将晶圆表面磨平，去除表面的缺陷和杂质，以便进行后续的划片工艺。
2. 清洗：在研磨完成后，需要对晶圆进行清洗，去除研磨过程中产生的碎屑和残留物。
清洗可以采用化学溶液或超声波清洗设备，确保晶圆表面的干净。
3. 划片：划片是将研磨后的晶圆切割成多个芯片的过程。
划片可以采用机械划片或者激光划片。
机械划片是通过划片刀具在晶圆表面进行切割，而激光划片则是利用激光束来切割晶圆。
划片的目的是将晶圆划分为多个独立的芯片，以便后续的封装和测试。
4. 清洗：在划片完成后，需要再次对芯片进行清洗，去除划片过程中产生的碎屑和残留物。
清洗的目的是确保芯片表面的干净，避免对后续工艺和性能的影响。
5. 检查和筛选：划片完成后，需要对芯片进行检查和筛选。
检查的目的是检测芯片表面是否有缺陷和损伤，确保芯片质量符合要求。
筛选是将芯片按照尺寸、电性能等指标进行分类，以便后续的封装和测试。
三、晶圆研磨划片的注意事项1. 控制研磨划片的厚度：研磨划片的厚度是影响芯片性能的重要参数，需要精确控制。
过厚或过薄都会对芯片的性能和可靠性产生负面影响。
2. 确保划片的平整度：划片后的芯片表面应该保持平整，不应有凹凸或起伏。
平整度的要求与芯片尺寸和应用有关，需要根据具体情况进行调整。
晶圆激光切割工艺
晶圆激光切割工艺嘿，朋友们！今天咱来唠唠晶圆激光切割工艺这档子事儿。
你说这晶圆啊，就像是一块超级大的集成电路宝藏，里面藏着无数的小秘密和小惊喜。
而激光切割呢，就好比是一把神奇的小剪刀，专门来对付这块大宝藏。
想象一下，那细细的激光束，就像一个超级厉害的小战士，精准地冲向晶圆，要把它切割成我们想要的形状和大小。
这可不容易啊！要是稍有偏差，那可就全完蛋啦。
在进行晶圆激光切割的时候，那可真是要打起十二分的精神。
就好像我们走路一样，得一步一步稳稳当当的。
首先呢，得选好合适的激光参数，这就像是给小战士配上最称手的武器。
激光的波长啦、功率啦、聚焦啦，这些都得好好琢磨琢磨。
要是参数没调好，那不就跟拿着把钝刀去砍柴一样，费劲得很呐！然后呢，还得注意晶圆的固定。
你想啊，如果晶圆在那晃来晃去的，激光还怎么能切得准呢？这就好比是你在写字的时候，纸要是乱动，那字能写好吗？所以啊，一定要把晶圆固定得稳稳的，让它乖乖地待在那，等着激光来给它“动手术”。
还有哦，环境也很重要呢！不能有太多的灰尘啊、杂质啊什么的。
这就好像我们做饭，要是厨房里脏兮兮的，做出来的饭能好吃吗？所以要保持一个干净整洁的环境，让激光切割能够顺利进行。
在这个过程中，每一个环节都不能马虎。
就跟盖房子一样，一块砖一块砖都得砌好，不然房子可就要倒啦！咱可不能让好不容易加工的晶圆毁在最后一步呀。
说真的，晶圆激光切割工艺真的是一项超级神奇又超级重要的技术。
它让那些小小的电子元件能够乖乖地排列在晶圆上，为我们的生活带来各种便利。
从手机到电脑，从电视到汽车，哪里都有它的身影。
咱再想想，如果没有这么厉害的技术，那我们的生活得变成啥样啊？手机可能会变得超级大，电脑可能会慢得像蜗牛，汽车可能都开不起来啦！所以啊，可别小看了这小小的激光切割工艺，它可有着大本事呢！总之呢，晶圆激光切割工艺就像是一个隐藏在科技世界里的小魔法师，默默地为我们创造着奇迹。
我们得好好研究它、掌握它，让它为我们的生活变得更加美好！怎么样，朋友们，是不是觉得很有意思呀？。
激光切割晶圆工艺介绍
激光切割晶圆工艺介绍嘿，朋友们！今天咱来唠唠激光切割晶圆工艺。
这玩意儿啊，就像是一位超级精准的雕刻大师！想象一下，晶圆就好比是一块等待雕琢的璞玉，而激光就是那把神奇的刻刀。
激光束那可是厉害得很呐，它能以超高的精度和速度，在晶圆上“咔嚓咔嚓”地进行切割。
你说这激光咋就这么厉害呢？它就像是长了眼睛一样，能准确无误地找到要切割的地方，然后“嗖”的一下就切过去了，而且切出来的边缘那叫一个光滑，简直比镜子还亮呢！这要是换成人拿着普通的刀去切，那得费多大的劲啊，还不一定能切得这么好呢。
在这个过程中，可不能有一丝马虎。
激光的能量得调节得恰到好处，太强了可能会把晶圆给弄坏了，太弱了又切不透。
这就好比做饭放盐，多了咸，少了没味，得掌握好那个度。
而且啊，激光切割的路径也得设计得特别巧妙，要像走迷宫一样，既要能把该切的地方都切了，还不能多切一点儿。
你知道吗，这激光切割晶圆工艺可给我们的生活带来了巨大的改变呢！没有它，那些小小的电子元件怎么能做得那么精致，我们的手机、电脑啥的能有现在这么好用吗？它就像是一个幕后英雄，默默地为我们的科技发展贡献着力量。
咱再说说这工艺的要求，那可真是高得吓人！温度、湿度啥的都得控制得死死的，稍有偏差可能就前功尽弃啦。
这就像是在走钢丝，得小心翼翼地保持平衡，不然“扑通”一下就掉下去了。
还有啊，操作这个激光切割设备的人也得特别厉害，得有一双超级稳定的手和一颗超级专注的心。
他们就像是驾驶着一艘高科技飞船的宇航员，稍有不慎就可能引发大问题呢。
总之，激光切割晶圆工艺真的是太神奇、太重要啦！它让我们的科技生活变得更加丰富多彩，让那些小小的电子元件有了生命。
它就像是一道光，照亮了我们科技进步的道路。
难道不是吗？朋友们，让我们一起为这项伟大的工艺点赞吧！。
半导体晶圆切割工艺
半导体晶圆切割工艺
半导体晶圆切割是制造半导体器件的关键步骤之一，它决定了芯片的大小和形状。
切割工艺需要在晶圆表面形成一系列刻痕，然后应用力将晶圆分离成多个芯片。
切割工艺的精度和效率直接影响芯片的质量和成本。
目前主要采用的半导体晶圆切割工艺包括机械切割、拉力切割和激光切割。
机械切割是最常用的方法，它使用钻头或锯片在晶圆表面切割，但容易出现微裂纹和切痕，影响晶圆的质量。
拉力切割则是在晶圆上施加拉力，使其断裂，但需要高度精密的仪器和技术。
激光切割是一种近年来发展起来的新技术，它能够实现高速、高精度、无接触的切割。
除了切割工艺本身，还有其他因素也会影响半导体芯片的质量。
例如晶圆的材料和结构、切割时的温度和湿度、切割刀具的形状和材料等。
因此，在实际生产中，需要综合考虑多种因素，制定合适的切割工艺参数和质量控制措施，以确保半导体芯片的质量和稳定性。
- 1 -。
芯片切割工艺的方法
芯片切割工艺的方法一、概述芯片切割是集成电路制造过程中的重要环节，用于将硅片切割成单个芯片。
切割工艺的质量直接影响芯片的性能和可靠性。
本文将介绍几种常用的芯片切割工艺方法。
二、晶圆切割晶圆切割是最早也是最常用的芯片切割方法之一。
它使用脉冲激光或金刚石刀片将硅片切割成单个芯片。
晶圆切割工艺具有切割速度快、成本低、适用于大规模生产等优点。
然而，晶圆切割存在一定的缺点，如切割表面质量较差、切割宽度不均匀等。
三、晶圆分离晶圆分离是一种基于晶圆上预先刻蚀的缺陷层或断裂层来实现芯片分离的方法。
常见的晶圆分离方法有热脱附法、机械剥离法和化学剥离法等。
晶圆分离工艺具有切割表面质量好、切割宽度均匀等优点。
然而，晶圆分离方法的工艺复杂，成本较高。
四、激光切割激光切割是一种非接触式的芯片切割方法，利用高能激光束对硅片进行加工。
激光切割工艺具有切割速度快、切割表面质量好、切割宽度可控等优点。
然而，激光切割设备价格昂贵，需要较高的技术要求。
五、离子注入切割离子注入切割是一种将离子注入硅片，使硅片在注入层形成断裂，并通过机械或热应力将硅片切割成芯片的方法。
离子注入切割工艺具有切割表面质量好、切割宽度均匀等优点。
然而，离子注入切割需要昂贵的设备和复杂的工艺控制。
六、切割质量控制无论采用何种切割工艺，切割质量的控制都是非常重要的。
切割质量的好坏直接影响到芯片的性能和可靠性。
常见的切割质量控制方法有切割速度控制、切割宽度控制、切割表面质量检测等。
通过合理的设备调试和工艺参数的控制，可以提高切割质量。
七、切割工艺改进随着集成电路制造工艺的不断发展，切割工艺也在不断改进。
例如，采用先进的切割设备和工艺控制方法可以提高切割质量；采用新型的切割材料和切割技术可以降低切割能耗和成本。
切割工艺的改进将进一步提高芯片的性能和可靠性。
八、总结芯片切割是集成电路制造过程中不可或缺的环节。
本文介绍了几种常用的芯片切割工艺方法，包括晶圆切割、晶圆分离、激光切割和离子注入切割。
