MATLAB实验报告三 - 360文档中心

Matlab实验报告(三)-MATLAB绘图

实验目的1．掌握MATLAB的基本绘图命令。

2．掌握运用MATLAB绘制一维、二维、三维图形的方法.3．给图形加以修饰。

一、预备知识1．基本绘图命令plotplot绘图命令一共有三种形式：⑴plot（y)是plot命令中最为简单的形式，当y为向量时,以y的元素为纵坐标，元素相应的序列号为横坐标,绘制出连线；若y为实矩阵，则按照列绘出每列元素和其序列号的对应关系，曲线数等于矩阵的列数;当y为复矩阵时，则按列以每列元素的实部为横坐标，以虚部为纵坐标，绘出曲线，曲线数等于列数。

⑵ plot（x,y,［linspec］）其中linspec是可选的，用它来说明线型。

当x和y为同维向量时，以x为横坐标，y为纵坐标绘制曲线;当x是向量，y是每行元素数目和x维数相同的矩阵时,将绘出以x为横坐标，以y中每行元素为纵坐标的多条曲线，曲线数等于矩阵行数；当x为矩阵，y为相应向量时，使用该命令也能绘出相应图形。

⑶ plot（x1,y1,x2,y2，x3,y3……）能够绘制多条曲线,每条曲线分别以x和y为横纵坐标，各条曲线互不影响。

线型和颜色MATLAB可以对线型和颜色进行设定，线型和颜色种类如下：线：—实线：点线 -.虚点线——折线点：.圆点 +加号 *星号 x x型 o 空心小圆颜色：y 黄 r 红 g 绿 b 蓝 w 白 k 黑 m 紫 c 青特殊的二维图形函数表5 特殊2维绘图函数[1］直方图在实际中,常会遇到离散数据,当需要比较数据、分析数据在总量中的比例时，直方图就是一种理想的选择，但要注意该方法适用于数据较少的情况。

直方图的绘图函数有以下两种基本形式。

·bar(x,y) 绘制m*n 矩阵的直方图.其中y 为m ＊n 矩阵或向量,x 必须单向递增。

·bar(y）绘制y 向量的直方图，x 向量默认为x=1：m close all; ％关闭所有的图形视窗。

x=1:10；y=rand （size(x ）); bar(x,y ）; ％绘制直方图.123456789100.51Bar(）函数还有barh （）和errorbar （）两种形式，barh()用来绘制水平方向的直方图，其参数与bar()相同，当知道资料的误差值时，可用errorbar （)绘制出误差范围,其一般语法形式为：errorbar （x,y,l,u)其中x,y 是其绘制曲线的坐标,l ，u 是曲线误差的最小值和最大值，制图时，l 向量在曲线下方,u 向量在曲线上方。

MATLAB实验报告

MATLAB实验报告一、实验目的本次 MATLAB 实验旨在深入了解和掌握 MATLAB 软件的基本操作和应用，通过实际编程和数据处理，提高解决问题的能力，培养编程思维和逻辑分析能力。

二、实验环境本次实验使用的是 MATLAB R2020a 版本，运行在 Windows 10 操作系统上。

计算机配置为英特尔酷睿 i5 处理器，8GB 内存。

三、实验内容（一）矩阵运算1、矩阵的创建使用直接输入、函数生成和从外部文件导入等方式创建矩阵。

例如，通过｀1 2 3; 4 5 6; 7 8 9` 直接输入创建一个 3 行 3 列的矩阵；使用｀ones(3,3)｀函数创建一个 3 行 3 列元素全为 1 的矩阵。

2、矩阵的基本运算包括矩阵的加减乘除、求逆、转置等。

例如，对于两个相同维度的矩阵｀A` 和｀B` ，可以进行加法运算｀C ＝ A ＋ B` 。

3、矩阵的特征值和特征向量计算通过｀eig` 函数计算矩阵的特征值和特征向量，加深对线性代数知识的理解和应用。

（二）函数编写1、自定义函数使用｀function` 关键字定义自己的函数，例如编写一个计算两个数之和的函数｀function s ＝ add(a,b) s ＝ a ＋ b; end` 。

2、函数的调用在主程序中调用自定义函数，并传递参数进行计算。

3、函数的参数传递了解值传递和引用传递的区别，以及如何根据实际需求选择合适的参数传递方式。

（三）绘图功能1、二维图形绘制使用｀plot` 函数绘制简单的折线图、曲线等，如｀x ＝ 0:01:2pi; y ＝ sin(x)； plot(x,y)｀绘制正弦曲线。

2、图形的修饰通过设置坐标轴范围、标题、标签、线条颜色和样式等属性，使图形更加清晰和美观。

3、三维图形绘制尝试使用｀mesh` 、｀surf` 等函数绘制三维图形，如绘制一个球面｀x,y,z ＝ sphere(50)； surf(x,y,z)｀。

（四）数据处理与分析1、数据的读取和写入使用｀load` 和｀save` 函数从外部文件读取数据和将数据保存到文件中。

MATLAB实验报告(1-4)

信号与系统MATLAB第一次实验报告一、实验目的1.熟悉MATLAB软件并会简单的使用运算和简单二维图的绘制。

2.学会运用MATLAB表示常用连续时间信号的方法3.观察并熟悉一些信号的波形和特性。

4.学会运用MATLAB进行连续信号时移、反折和尺度变换。

5.学会运用MATLAB进行连续时间微分、积分运算。

6.学会运用MATLAB进行连续信号相加、相乘运算。

7.学会运用MATLAB进行连续信号的奇偶分解。

二、实验任务将实验书中的例题和解析看懂，并在MATLAB软件中练习例题，最终将作业完成。

三、实验内容1.MATLAB软件基本运算入门。

1). MATLAB软件的数值计算：算数运算向量运算：1.向量元素要用”[ ]”括起来，元素之间可用空格、逗号分隔生成行向量，用分号分隔生成列向量。

2.x=x0:step:xn.其中x0位初始值，step表示步长或者增量，xn 为结束值。

矩阵运算：1.矩阵”[ ]”括起来；矩阵每一行的各个元素必须用”,”或者空格分开；矩阵的不同行之间必须用分号”;”或者ENTER分开。

2.矩阵的加法或者减法运算是将矩阵的对应元素分别进行加法或者减法的运算。

3.常用的点运算包括”.*”、”./”、”.\”、”.^”等等。

举例：计算一个函数并绘制出在对应区间上对应的值。

2).MATLAB软件的符号运算：定义符号变量的语句格式为”syms 变量名”2.MATLAB软件简单二维图形绘制1).函数y=f(x)关于变量x的曲线绘制用语：>>plot(x,y)2).输出多个图像表顺序：例如m和n表示在一个窗口中显示m行n列个图像，p表示第p个区域，表达为subplot(mnp)或者subplot(m,n,p)3).表示输出表格横轴纵轴表达范围：axis([xmax,xmin,ymax,ymin])4).标上横轴纵轴的字母：xlabel(‘x’),ylabel(‘y’)5).命名图像就在subplot写在同一行或者在下一个subplot前：title(‘……’)6).输出：grid on举例1：举例2：3.matlab程序流程控制1).for循环：for循环变量=初值:增量:终值循环体End2).while循环结构：while 逻辑表达式循环体End3).If分支：(单分支表达式)if 逻辑表达式程序模块End(多分支结构的语法格式)if 逻辑表达式1程序模块1Else if 逻辑表达式2程序模块2…else 程序模块nEnd4).switch分支结构Switch 表达式Case 常量1程序模块1Case 常量2程序模块2……Otherwise 程序模块nEnd4.典型信号的MATLAB表示1).实指数信号：y=k*exp(a*t)举例：2).正弦信号：y=k*sin(w*t+phi)3).复指数信号：举例：4).抽样信号5).矩形脉冲信号:y=square(t,DUTY) (width默认为1)6).三角波脉冲信号：y=tripuls(t,width,skew)(skew的取值在-1~+1之间，若skew取值为0则对称)周期三角波信号或锯齿波:Y=sawtooth(t,width)5.单位阶跃信号的MATLAB表示6.信号的时移、反折和尺度变换:Xl=fliplr(x)实现信号的反折7.连续时间信号的微分和积分运算1).连续时间信号的微分运算：语句格式：d iff(function,’variable’,n)Function:需要进行求导运算的函数，variable:求导运算的独立变量，n：求导阶数2).连续时间信号的积分运算：语句格式：int(function,’variable’,a,b)Function:被积函数variable:积分变量a:积分下限b:积分上限(a&b默认是不定积分)8.信号的相加与相乘运算9.信号的奇偶分解四、小结这一次实验让我能够教熟悉的使用这个软件，并且能够输入简单的语句并输出相应的结果和波形图，也在一定程度上巩固了c语言的一些语法。

程序设计实验报告(matlab)

程序设计实验报告(matlab)实验一: 程序设计基础实验目的：初步掌握机器人编程语言Matlab。

实验内容：运用Matlab进行简单的程序设计。

实验方法：基于Matlab环境下的简单程序设计。

实验结果：成功掌握简单的程序设计和Matlab基本编程语法。

实验二：多项式拟合与插值实验目的：学习多项式拟合和插值的方法，并能进行相关计算。

实验内容：在Matlab环境下进行多项式拟合和插值的计算。

实验方法：结合Matlab的插值工具箱，进行相关的计算。

实验结果：深入理解多项式拟合和插值的实现原理，成功掌握Matlab的插值工具箱。

实验三：最小二乘法实验目的：了解最小二乘法的基本原理和算法，并能够通过Matlab进行计算。

实验内容：利用Matlab进行最小二乘法计算。

实验方法：基于Matlab的线性代数计算库，进行最小二乘法的计算。

实验结果：成功掌握最小二乘法的计算方法，并了解其在实际应用中的作用。

实验六：常微分方程实验目的：了解ODE的基本概念和解法，并通过Matlab进行计算。

实验内容：利用Matlab求解ODE的一阶微分方程组、变系数ODE、高阶ODE等问题。

实验方法：基于Matlab的ODE工具箱，进行ODE求解。

实验结果：深入理解ODE的基本概念和解法，掌握多种ODE求解方法，熟练掌握Matlab的ODE求解工具箱的使用方法。

总结在Matlab环境下进行程序设计实验，使我对Matlab有了更深刻的认识和了解，也使我对计算机科学在实践中的应用有了更加深入的了解。

通过这些实验的学习，我能够灵活应用Matlab进行各种计算和数值分析，同时也能够深入理解相关的数学原理和算法。

这些知识和技能对我未来的学习和工作都将有着重要的帮助。

MATLAB实验报告(1-4)

信号与系统MATLAB第一次实验报告一、实验目的1.熟悉MATLAB软件并会简单的使用运算和简单二维图的绘制。

2.学会运用MATLAB表示常用连续时间信号的方法3.观察并熟悉一些信号的波形和特性。

4.学会运用MATLAB进行连续信号时移、反折和尺度变换。

5.学会运用MATLAB进行连续时间微分、积分运算。

6.学会运用MATLAB进行连续信号相加、相乘运算。

7.学会运用MATLAB进行连续信号的奇偶分解。

二、实验任务将实验书中的例题和解析看懂，并在MATLAB软件中练习例题，最终将作业完成。

三、实验内容1.MATLAB软件基本运算入门。

1). MATLAB软件的数值计算：算数运算向量运算：1.向量元素要用”[ ]”括起来，元素之间可用空格、逗号分隔生成行向量，用分号分隔生成列向量。

2.x=x0:step:xn.其中x0位初始值，step表示步长或者增量，xn为结束值。

矩阵运算：1.矩阵”[ ]”括起来；矩阵每一行的各个元素必须用”,”或者空格分开；矩阵的不同行之间必须用分号”;”或者ENTER分开。

2.矩阵的加法或者减法运算是将矩阵的对应元素分别进行加法或者减法的运算。

3.常用的点运算包括”.*”、”./”、”.\”、”.^”等等。

举例：计算一个函数并绘制出在对应区间上对应的值。

2).MATLAB软件的符号运算：定义符号变量的语句格式为”syms 变量名”2.MATLAB软件简单二维图形绘制1).函数y=f(x)关于变量x的曲线绘制用语：>>plot(x,y)2).输出多个图像表顺序：例如m和n表示在一个窗口中显示m行n列个图像，p表示第p个区域，表达为subplot(mnp)或者subplot(m,n,p)3).表示输出表格横轴纵轴表达范围：axis([xmax,xmin,ymax,ymin])4).标上横轴纵轴的字母：xlabel(‘x’),ylabel(‘y’)5).命名图像就在subplot写在同一行或者在下一个subplot前：title(‘……’)6).输出：grid on举例1：举例2：3.matlab程序流程控制1).for循环：for循环变量=初值:增量:终值循环体End2).while循环结构：while 逻辑表达式循环体End3).If分支：(单分支表达式)if 逻辑表达式程序模块End(多分支结构的语法格式)if 逻辑表达式1程序模块1Else if 逻辑表达式2程序模块2…else 程序模块nEnd4).switch分支结构Switch 表达式Case 常量1程序模块1Case 常量2程序模块2……Otherwise 程序模块nEnd4.典型信号的MATLAB表示1).实指数信号：y=k*exp(a*t)举例：2).正弦信号：y=k*sin(w*t+phi)3).复指数信号：举例：4).抽样信号5).矩形脉冲信号:y=square(t,DUTY) (width默认为1)6).三角波脉冲信号：y=tripuls(t,width,skew)(skew的取值在-1~+1之间，若skew取值为0则对称)周期三角波信号或锯齿波:Y=sawtooth(t,width)5.单位阶跃信号的MATLAB表示6.信号的时移、反折和尺度变换:Xl=fliplr(x)实现信号的反折7.连续时间信号的微分和积分运算1).连续时间信号的微分运算：语句格式：d iff(function,’variable’,n)Function:需要进行求导运算的函数，variable:求导运算的独立变量，n：求导阶数2).连续时间信号的积分运算：语句格式：int(function,’variable’,a,b)Function:被积函数variable:积分变量a:积分下限b:积分上限(a&b默认是不定积分)8.信号的相加与相乘运算9.信号的奇偶分解四、小结这一次实验让我能够教熟悉的使用这个软件，并且能够输入简单的语句并输出相应的结果和波形图，也在一定程度上巩固了c语言的一些语法。

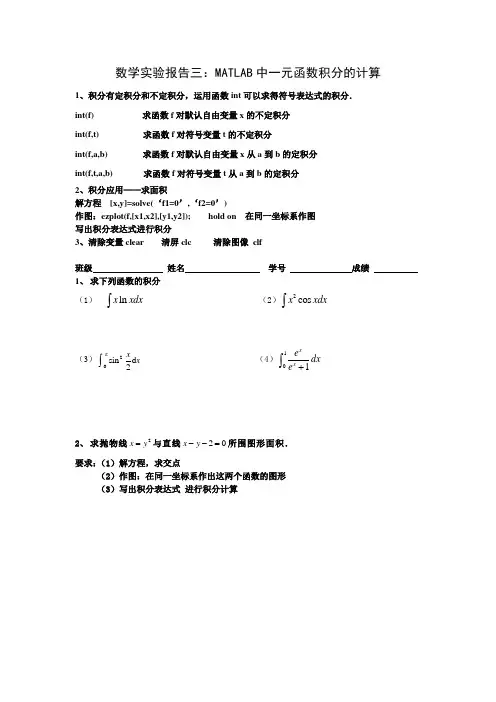

MATLAB数学实验三求积分实验报告

数学实验报告三：MATLAB 中一元函数积分的计算
1、积分有定积分和不定积分，运用函数int 可以求得符号表达式的积分．
int(f) 求函数f 对默认自由变量x 的不定积分
int(f,t) 求函数f 对符号变量t 的不定积分
int(f,a,b) 求函数f 对默认自由变量x 从a 到b 的定积分
int(f,t,a,b) 求函数f 对符号变量t 从a 到b 的定积分
2、积分应用——求面积
解方程 [x,y]=solve(‘f1=0’,‘f2=0’)
作图：ezplot(f,[x1,x2],[y1,y2]); hold on 在同一坐标系作图
写出积分表达式进行积分
3、清除变量clear 清屏clc 清除图像 clf
班级姓名学号成绩
1、求下列函数的积分
（1） ln x xdx ⎰ （2）2cos x xdx ⎰
（3）20sin d 2x x π⎰ （4）1
01x x e dx e +⎰
2、求抛物线2x y =与直线20x y --=所围图形面积．
要求：（1）解方程，求交点
（2）作图：在同一坐标系作出这两个函数的图形
（3）写出积分表达式进行积分计算。

国家开放大学《Matlab语言及其应用》实验报告(第三章--绘制二维和三维图形)

国家开放大学《Matlab语言及其应用》实验报告
——绘制二维和三维图形
姓名：学号：
实验名称
绘制二维和三维图形
实验目标
利用Matlab常见函数完成二维图形的绘制和图形的标注；实现三维曲线和曲面图形的绘制。
实验要求
熟悉Matlab基本绘图函数、图形处理函数，了解三维曲线和曲面图形的绘制方法。
实验步骤
1、用Matlab基本绘图函数绘制二维图形：根据已知数据，用plot函数画出正弦函数曲线，并进行相应标注。
enon
实验内容
1．二维曲线绘图
例：精细指令实例
2.三维曲线绘图
【例】三维曲线绘图基本指令演示一：plot3
t=(0:0.02:2)*pi;x=sin(t);y=cos(t);z=cos(2*t);
plot3(x,y,z,'b-',x,y,z, 'rd')三维曲线绘图（蓝实线和红菱形）
box on
legend('链','宝石')在右上角建立图例
subplot(121);
surf(x1,y1,z1);
subplot(122);
[x2,y2,z2]=sphere (30);
surf(x2,y2,z2);
clear;clf;
z=peaks;
subplot(1,2,1);mesh(z);% 透视
hidden off
subplot(1,2,2);mesh(z);%不透视
2、用三维曲线绘图基本指令plot 3绘制三维曲线图：t=0~2pi;x=sin(t);y=cos(t);z=cos(2*t);用plot3函数画出关于x,y,z的三维曲线图，并适当加标注。

MATLAB实验报告3

MATLAB实验报告3MATLAB实验报告3一、实验目的1.掌握MATLAB程序的调试方法；2.掌握MATLAB中的矩阵操作；3.熟悉MATLAB中处理图像的基本操作。

二、实验内容1.用MATLAB调试程序；2.用MATLAB进行矩阵运算；3.用MATLAB处理图像。

三、实验原理及步骤1.MATLAB程序的调试方法在MATLAB中调试程序可以采用设置断点、逐行运行、单步调试等方法。

设置断点可以在程序中的其中一行上点击左键，会出现一个红色的圆点表示断点已设置。

逐行运行可以通过点击Editor界面上的运行按钮实现。

单步调试可以通过点击断点所在行的左侧按钮实现。

2.矩阵运算在MATLAB中，对于矩阵的运算可以使用一些基本的函数，如矩阵加法、减法、乘法等。

矩阵加法可以使用"+"操作符实现，减法可以使用"-"操作符实现，乘法可以使用"*"操作符实现。

另外，MATLAB还提供了一些更复杂的矩阵运算函数，如矩阵的转置、逆等。

3.图像处理在MATLAB中，可以使用imread函数加载图像文件，使用imshow函数显示图像，使用imwrite函数保存图像。

另外，还可以使用一些图像处理函数对图像进行处理，如灰度化、二值化、平滑滤波等。

四、实验步骤1.调试程序首先，在MATLAB的Editor界面中打开要调试的程序文件。

然后，在程序的其中一行上点击左键，即设置了一个断点。

最后，点击运行按钮，程序会在断点处停下，然后可以通过单步调试和逐行运行来逐步查看程序的执行过程和变量的取值。

2.矩阵运算首先，定义两个矩阵A和B，并赋值。

然后，使用"+"操作符对两个矩阵进行相加，得到矩阵C。

最后，使用disp函数显示矩阵C的值。

3.图像处理首先，使用imread函数加载一张图像。

然后，使用imshow函数显示加载的图像。

接着，使用rgb2gray函数将彩色图像转换为灰度图像。

MATLAB实验报告

班级：通信班姓名：彭羊平学号： 222008315222033实验一：matlab的基本操作一、实验目的：1、了解MATLAB的集成环境，熟悉其基本操作。

2、了解MATLAB的基础知识，包括矩阵的建立、简单操作、逻辑操作和关系运算。

3、熟悉基本的数学函数和逻辑函数。

4、在命令窗口输入命令完成一些简单的功能，为MATLAB程序设计奠定基础。

二、实验内容：1、利用diag等函数产生下列矩阵：然后利用reshape函数将它们变换成行向量。

2、利用rand函数产生（0,1）间均匀分布的10*10随机矩阵A，然后统计A中大于等于0.6的元素的个数。

3、有一矩阵A，找出矩阵中值大于1的元素，并将它们重新排列成列向量B。

4、在一测量矩阵A(6*6)，存在有奇异值（假设大于100的值为奇异值），编程实现删去奇异值所在的行。

三、实验结果：1、程序如下：a=fliplr(diag([8,-7,2])+diag([5,3],-1))a=reshape(a,1,9)b=diag([2,5,8])+diag([4],2)+diag([7],-2) b=reshape(b,1,9)结果如下：2、程序如下：A=rand(10)A=A>0.6sum(sum(A))结果如下：3、程序如下：A=fix(5*rand(5))a=A>1;K=find(a);for k=1:length(K)B(k)=A(K(k));endB=B'结果如下：4、程序如下：A=fix(100*rand(8))+5 B=A>100;k=find(any(B'))A(k,:)=0结果如下:班级：通信班姓名：彭羊平学号： 222008315222033实验二： matlab绘图（1）一、实验目的：1、了解MATLAB图形系统和各种图形函数。

2、熟悉MATLAB的基本图形操作，具备MATLAB画图能力。

3、熟悉各种数学函数，并通过图形函数画出。

matlab实验报告

实验仿真一：控制系统中的MATLAB编程应用已知单位负反馈的开环传递函数为：G(s)=ωξω（1）假设自然频率ω给定，取五个不同的阻尼比ξ。

试用MATLAB编程，在同一张图中绘制其单位阶跃响应曲线，并分析阻尼比对二阶动态系统的影响。

取ω=2，ξ=0.25, 0.5, 1，2，4由开环传递函数求出闭环传递函数：G(s)=ωξωω将数据带入闭环传递函数得：G(s)=，ξ则随着ξ的值变化，绘制的曲线将不同。

写入MATLAB程序如下：clearclcnum=4;den1=[1 1 4];sys1=tf(num,den1);den2=[1 2 4];sys2=tf(num,den2);den3=[1 4 4];sys3=tf(num,den3);den4=[1 8 4];sys4=tf(num,den4);den5=[1 16 4];sys5=tf(num,den5);step(sys1,'b-',sys2,'g-',sys3,'r-',sys4,'c-',sys5,'y-',20);图1-1 阻尼比不同的单位阶跃响应曲线图阻尼比对二阶动态系统的影响：随着阻尼比ξ的增大，系统超调量逐渐减小。

当阻尼比大于1时，系统响应曲线为单调曲线，已经没有振荡了。

（2）假设阻尼比ξ给定，取五个不同的自然频率ω。

试用MATLAB编程，在同一张图中绘制其单位阶跃响应曲线，并分析自然频率对二阶动态系统的影响。

取ξ=0.5，ω=0.5，1，2，3， 4将数据带入闭环传递函数得：G(s)=ω，ωω则随着ω的值变化，绘制的曲线将不同写入MATLAB程序如下：clearclcnum1=0.25;den1=[1 0.5 0.25];sys1=tf(num1,den1);num2=1;den2=[1 1 1];sys2=tf(num2,den2);num3=4;den3=[1 2 4];sys3=tf(num3,den3);num4=9;den4=[1 3 9];sys4=tf(num4,den4);num5=16;den5=[1 4 16];sys5=tf(num5,den5);step(sys1,'b-',sys2,'g-',sys3,'r-',sys4,'c-',sys5,'y-',20);图1-2 自然频率不同的单位阶跃响应曲线图自然频率对二阶动态系统的影响：随着自然频率的增加，系统的响应速度加快，而响应曲线的峰值保持不变。

MATLAB实验报告3

3.6 基于Simulink 控制系统的稳态误差分析1.实验目的1）掌握使用Simulink 仿真环境进行控制系统稳态误差分析的方法。

2）了解稳态误差分析的前提条件是系统处于稳定状态。

3）研究系统在不同典型信号输入作用下，稳态误差的变化。

2.实验内容（1）研究系统在不同典型输入信号作用下，稳态误差的变化。

【例3-11】已知一个单位负反馈系统开环传递函数为G(s)=)11.0(10 s s K ，分别K=10和K=1时，系统单位阶跃响应曲线并求出单位阶跃响应稳态误差。

【解】首先对闭环系统判稳。

该系统为零极点模型，用函数roots()命令判断系统闭环全部特征根的实部都是负值，说明闭环系统稳定。

这样进行稳态误差分析才有意义。

K=10时的判稳程序如下：>> n1=100;d1=conv([1,0],[0.1,1]);G=tf(n1,d1);sys=feedback(G ,1);roots(sys.den{1})ans =-5.0000 +31.2250i-5.0000 -31.2250i然后在Simulink 环境下，建立系统数学模型，如图3-21所示。

设置仿真参数并运行，观察示波器Scope 中系统的单位阶跃响应曲线，如图3-22所示，并读出单位阶跃响应稳态误差。

图3-21 基于Simulink Ⅰ型控制系统单位阶跃响应（K=10）结构图图3-22 基于Simulink Ⅰ型控制系统单位阶跃响应稳态误差曲线【分析】实验曲线表明，Ⅰ型单位反馈系统在单位阶跃输入作用下，稳态误差e ssr=0,即Ⅰ型单位反馈系统稳态时能完全跟踪阶跃输入，是一阶无静差系统。

K=1时的判稳程序如下：>> n1=10;d1=conv([1,0],[0.1,1]);G=tf(n1,d1);sys=feedback(G,1);roots(sys.den{1})ans =-5.0000 + 8.6603i-5.0000 - 8.6603i在Simulink环境下建立的数学模型及仿真参数运行后示波器Scope中系统的单位阶跃响应曲线如下图所示。

matlab 实验报告

matlab 实验报告Matlab实验报告引言：Matlab是一种强大的数值计算和可视化软件，广泛应用于科学、工程和经济等领域。

本实验报告将介绍我在使用Matlab进行实验过程中的一些经验和结果。

实验一：矩阵运算在这个实验中，我使用Matlab进行了矩阵运算。

首先，我创建了一个3x3的矩阵A和一个3x1的矩阵B，并进行了矩阵相乘运算。

通过Matlab的矩阵乘法运算符*，我得到了一个3x1的结果矩阵C。

接着，我对矩阵C进行了转置操作，得到了一个1x3的矩阵D。

最后，我计算了矩阵C和矩阵D的点积，并将结果输出。

实验二：数据可视化在这个实验中，我使用Matlab进行了数据可视化。

我选择了一组实验数据，包括时间和温度两个变量。

首先，我将数据存储在一个矩阵中，并使用Matlab的plot函数将时间和温度之间的关系绘制成曲线图。

接着，我使用Matlab的xlabel、ylabel和title函数添加了横轴、纵轴和标题。

最后，我使用Matlab的legend函数添加了图例，以便更好地理解图表。

实验三：数值积分在这个实验中，我使用Matlab进行了数值积分。

我选择了一个函数f(x)进行积分计算。

首先，我使用Matlab的syms函数定义了符号变量x，并定义了函数f(x)。

接着，我使用Matlab的int函数对函数f(x)进行积分计算，并将结果输出。

为了验证结果的准确性，我还使用了Matlab的diff函数对积分结果进行了求导操作，并与原函数f(x)进行了比较。

实验四：信号处理在这个实验中，我使用Matlab进行了信号处理。

我选择了一个音频文件，并使用Matlab的audioread函数读取了该文件。

接着，我使用Matlab的fft函数对音频信号进行了傅里叶变换，并将结果绘制成频谱图。

为了进一步分析信号的特征，我还使用了Matlab的spectrogram函数绘制了信号的时频图。

通过对信号的频谱和时频图的观察，我可以更好地理解信号的频率和时域特性。

实验三MATLAB的程序设计

error('k>n,put in again!!');
end
ifk==0
Y=1;
elseifk==1&&n==1
Y=1;
elseifk<=n
Y=(n/k)*c(k-1,n-1);
end
程序测试:
>> c(0,0)
ans =
1
>> c(0,1)
ans =
1
>> c(3,4)
ans =
4
7,计算以下和式，并估计其求和公式以及验证：
functionY=s(n)
Y=0;
fork=1:n
Y=Y+k;
end
测试:
>> s(3)
ans =
6
functionY=s(n)
Y=0;
fork=1:n
Y=Y+k^2;
end
测试:
>> s(3)
ans =
14
functionY=s(n)
Y=0;
fork=1:n
Y=Y+k^3;
end
测试:
>> s(2)
4
>> Joseph0(7,4)
2
11，求出之间的所有素数；
M函数文件：
functionout = nprimes(N)
A= [1:N];
A(1)=0;
i=2;
whilei<= floor(sqrt(N));
forj= 2:fix(N/i)
A(i*j) = 0;
end;
i = A(find(A>i,1));

matlab实验报告

matlab实验报告引言：Matlab（矩阵实验室）是一款功能强大的数值计算和科学计算软件，广泛应用于工程、科学和经济等领域。

本实验报告将探讨我在使用Matlab进行实验过程中的心得体会和实验结果。

实验一：图像处理在这个实验中，我使用Matlab对一张图像进行了处理，并应用了各种图像处理算法。

这包括图像增强、边缘检测和图像分割等技术。

通过Matlab的图像处理工具箱，我能够轻松调用各种算法函数，并对图像进行快速处理。

实验结果表明，Matlab图像处理工具箱提供了丰富的函数和算法，极大地方便了我们的图像处理工作。

实验二：模拟信号处理模拟信号处理是Matlab中的一个重要应用领域。

在这个实验中，我模拟了一个带噪声的正弦信号，并使用Matlab进行了噪声滤波和频谱分析。

通过使用Matlab的滤波函数，我能够有效地去除信号中的噪声，并还原出原始信号。

同时，Matlab提供了功能强大的频谱分析工具，我可以轻松地对信号的频率特性进行分析和可视化。

实验三：数据分析与统计数据分析与统计是Matlab的另一个重要应用领域。

在这个实验中，我使用Matlab对一组实验数据进行了分析和统计。

通过使用Matlab的统计函数和工具，我能够计算出数据的均值、方差、标准差等统计指标，并绘制出数据的直方图和散点图。

这些统计分析结果对我的实验研究提供了有力的支持，并帮助我更好地理解实验数据。

实验四：数值计算与优化数值计算与优化是Matlab的核心功能之一。

在这个实验中，我使用Matlab进行了一组数值计算和优化实验。

通过使用Matlab的数值计算函数和优化工具箱，我能够快速计算出复杂的数学问题，并找到最优解。

同时，在进行优化实验时，我可以设置各种约束条件和目标函数，从而得到最优解的参数值。

这些数值计算和优化工具极大地提高了我的研究效率和准确度。

结论：通过这些实验，我深刻认识到Matlab的强大功能和广泛应用领域。

无论是图像处理、信号处理、数据分析还是数值计算与优化，Matlab都提供了丰富的函数和工具，让我们能够快速高效地完成实验和研究工作。
