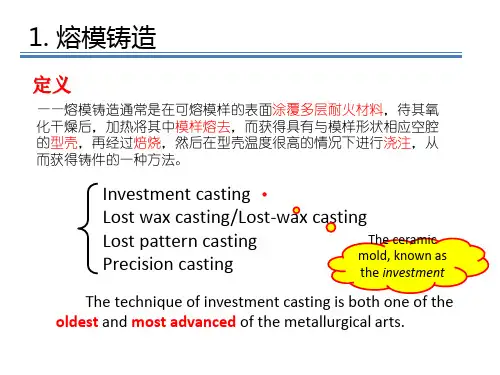

特种铸造之熔模铸造.
Foundry cup, Early fifth century BC
Late Cycladic (17th cent. BCE) gold ibex sculpture about 10cm long with lost wax cast feet and head
模料性能的优劣是由其配方决定的，因此各生产厂非 常重视模料配方的研究。
1.1.2 模料的配制和回收
1） 模料的配制 配制模料的目的是将组成模料的各种原材料混合成 均匀的一体，并使模料的状态符合压制熔模的要求。 配制时主要用加热的 方法使各种原材料熔化混 合成一体，而后在冷却情 况下，将模料剧烈搅拌， 使模料成为糊膏状态供压 制熔模用。有时也有将模 料熔化为液体直接浇注熔 模的情况。
19世纪末期，牙科用熔模铸造工艺，结合离心浇注技术生产牙科 铸件。20世纪初为生产出更粗密的牙科件，人们开始研究影响蜡模和 型壳尺寸稳定性的因素，以及一些金属和合金的凝固收缩性能，20世 纪30年代初调整了熔模使用的材料。从1900年到1940年这方面的专利 就多达400件以上。珠宝首饰行业也广泛采用熔模铸造技术。
2）模料的回收。 使用树脂基模料时，由于对熔模的质量要求高，大 多用新材料配制模料压制铸件的熔模。而脱模后回收 的模料，在重熔过滤后用来制作浇冒口系统的熔模。 使用蜡基模料时，脱模后所得的模料可以回收，再 用来制造新的熔模。可是在循环使用时，模料的性能 会变坏，脆性增大，灰分增多，流动性下降，收缩率 增加，颜色由白变褐，这些主要与模料中硬脂酸的变 质有关。因此，为了尽可能地恢复旧模料的原有性能， 就要从旧模料中除去皂盐，常用的方法有盐酸（硫酸） 处理法，活性白土处理法和电解回收法。
3 特种铸造
表2-9 浇注过程各阶段参数的变化
加压过程的各个阶段
参 数 O－A 升液阶段 A－B 充型阶段 B－C 增压阶段 C－D 保压阶段 D－E 卸压阶段
时间τ /s 压力p/MPa
速度v /MPa/s
τ
1
τ
2
τ
3
τ
4
τ 0
5
p1=H1ρ μ
p2=H2ρ μ
p3（根据工艺）
p4（根据工艺）
－
v1
p1
表2-10 低压铸造应用范围举例
应用的合金 应用的铸型 应用的产品 铝合金、铜合金、铸铁、球铁、铸钢 砂型、金属型、壳型、石膏型、石墨型 汽车、拖拉机、船舶、摩托车、汽油机、机车车辆、医疗机械、仪表等
应用的零件 举例
铝合金铸件：消毒缸、曲轴箱壳、气缸盖、活塞、飞轮、轮毂、座架、气缸体、叶轮等 铜合金铸件：螺旋浆、轴瓦、铜套、铜泵体等 铸铁件：柴油机缸套、球铁曲轴等 铸钢件：曲拐
2、工艺措施
表面喷刷涂料。 预热。预热温度200-350C。 及时开型。
3.特点
（1）优点： 可“一型多铸”，便于实现机械化和自动化生产， 可大大提高生产率； 铸件精度(IT16~12，CT6)和表面质量 (Ra12.5~6.3mm),比砂型铸造显著提高； 冷却速度快，铸件晶粒较细，力学性能提高。 劳动条件显著改善。 （2）缺点： 成本高，周期长； 易出现浇不足、冷隔、裂纹等缺陷； 铸件的形状、尺寸有一定的限制。尺寸限制在 300mm，重量8kg以下。
2 特点
（1）优点 1. 补缩条件好，铸件组织致密，力学性能好； 2. 可省去型芯浇注冒口。 （2）缺点 1. 对铸件形状有特殊要求； 2. 易形成密度偏析； 3. 铸件内孔表面较粗糙，聚有熔渣，其尺寸不易 正确控制； 4. 不适于小批量。
铸造机器型号
铸造机器型号
1. 压铸机型号：如 DCC280、DCC500、DCC800 等，其中的数字表示合模力的大小，单位为吨。
2. 低压铸造机型号：如 LPM100、LPM200、LPM500 等，其中的数字表示设备的容量或生产能力。
3. 离心铸造机型号：如 CCP10、CCP20、CCP50 等，其中的数字表示设备的规格或生产能力。
4. 消失模铸造机型号：如 VPM200、VPM500、VPM1000 等，其中的数字表示设备的容量或生产能力。
5. 壳型铸造机型号：如 SBC100、SBC200、SBC500 等，其中的数字表示设备的生产能力或规格。
这些只是一些示例，实际的铸造机器型号可能因制造商、地区和行业而有所不同。
每个制造商通常会根据其产品特点和市场需求为其机器分配特定的型号标识符。
在选择铸造机器时，建议参考制造商的规格表和技术资料，以确保所选型号满足你的具体需求。
需要注意的是，以上内容仅供参考，具体的型号可能会因不同的生产厂家和产品而有所差异。
如果你需要更详细或特定的铸造机器型号信息，建议你直接与相关的设备制造商、供应商或行业专家进行交流，以获取准确和最新的信息。

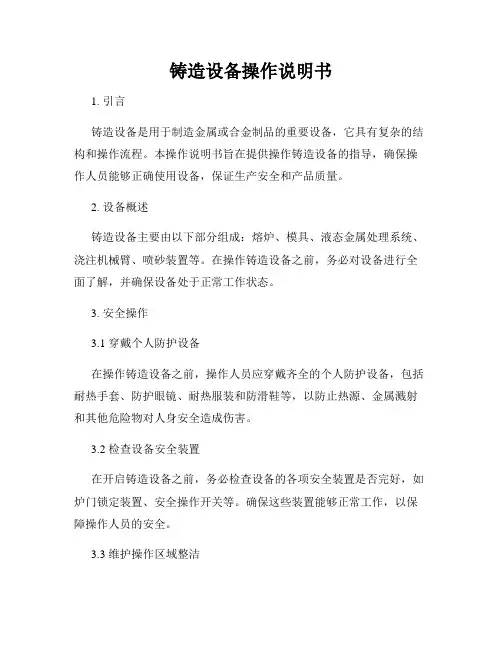

铸造设备操作说明书
铸造设备操作说明书1. 引言铸造设备是用于制造金属或合金制品的重要设备，它具有复杂的结构和操作流程。
本操作说明书旨在提供操作铸造设备的指导，确保操作人员能够正确使用设备，保证生产安全和产品质量。
2. 设备概述铸造设备主要由以下部分组成：熔炉、模具、液态金属处理系统、浇注机械臂、喷砂装置等。
在操作铸造设备之前，务必对设备进行全面了解，并确保设备处于正常工作状态。
3. 安全操作3.1 穿戴个人防护设备在操作铸造设备之前，操作人员应穿戴齐全的个人防护设备，包括耐热手套、防护眼镜、耐热服装和防滑鞋等，以防止热源、金属溅射和其他危险物对人身安全造成伤害。
3.2 检查设备安全装置在开启铸造设备之前，务必检查设备的各项安全装置是否完好，如炉门锁定装置、安全操作开关等。
确保这些装置能够正常工作，以保障操作人员的安全。
3.3 维护操作区域整洁操作铸造设备时，保持操作区域的整洁是十分重要的。
避免杂物、油脂等物质存放在操作区域，以防因此而引发事故。
4. 设备操作流程4.1 熔炉操作4.1.1 装填熔炉材料首先，将预定的金属或合金材料按照指定比例装填入熔炉内，确保熔炉充满了所需的材料。
4.1.2 启动熔炉将熔炉的电源插头插入电源插座，并打开熔炉的电源开关。
根据设备规格，设定熔炉的温度和加热时间，启动熔炉。
4.1.3 温度控制在熔炉加热过程中，通过温度控制装置监测炉内温度，并根据操作要求进行相应的调整，确保炉内温度保持在指定范围内。
4.2 模具准备4.2.1 模具清洁在进行铸造之前，必须对模具进行彻底清洁，确保表面没有杂质和残留物，以防止影响铸件的质量。
4.2.2 涂抹模具防粘剂使用适当的模具防粘剂，涂抹在模具的内部表面，以防止铸件粘在模具上，便于取出铸件。
4.3 浇注铸造4.3.1 接入液态金属处理系统确保液态金属处理系统正常运行，并将其连接到浇注机械臂上，以便进行后续的铸造操作。
4.3.2 浇注金属根据需要浇注的金属或合金种类和数量，操作浇注机械臂将液态金属倒入模具中，确保浇注的过程平稳并避免溅射。
铸造设备介绍
铸造设备介绍铸造设备是用于铸造工艺过程中的设备，主要用于将熔化的金属或其他材料倒入模具中，经过冷却固化后得到所需的零件或产品。
铸造设备广泛应用于制造业的各个领域，包括汽车、航空航天、能源等行业。
一、铸造设备的分类铸造设备可以根据其工作原理、结构形式和用途等因素进行分类。
根据工作原理，铸造设备可以分为压铸设备、重力铸造设备和真空铸造设备等。
压铸设备主要通过液压或机械力将熔化金属注入模具中，适用于制造高精度、复杂形状的零件。
重力铸造设备则是利用重力将熔化金属倒入模具中，适用于制造较大尺寸、较简单形状的零件。
真空铸造设备则是在真空条件下进行铸造，以减少气体对铸件的影响，适用于制造高要求的特殊材料零件。
二、常见的铸造设备1. 压铸机：压铸机是一种将熔化金属通过高压注入模具中的设备。
它主要由注射系统、压力系统、液压控制系统和电气控制系统等组成。
压铸机具有高生产效率、制品质量稳定等优点，广泛应用于汽车、电子、家电等行业。
2. 砂型铸造设备：砂型铸造设备主要用于铸造复杂、大型的零件。
它的工作原理是先制作出砂型，然后将熔化金属倒入砂型中，待金属冷却后取出即可得到所需的铸件。
砂型铸造设备包括砂型制备设备、砂型处理设备和铸造设备等。
3. 低压铸造设备：低压铸造设备主要用于铸造高质量、高精度的零件。
它通过施加一个较低的压力将熔化金属注入模具中，以减少杂质和气泡的产生，从而得到更好的铸件质量。
低压铸造设备适用于制造汽车发动机零件、航空零件等。
4. 连续铸造设备：连续铸造设备主要用于大规模生产连续铸坯的工艺。
它通过将熔化金属连续注入模具中，然后冷却固化得到连续铸坯。
连续铸造设备具有高效、省时、省力等优点，广泛应用于钢铁、有色金属等行业。
三、铸造设备的发展趋势随着科技的不断进步，铸造设备也在不断发展和创新。
目前，一些先进的铸造设备已经采用了自动化、智能化的控制系统，能够实现自动化生产线的操作。
此外，一些新型材料和新工艺也在不断应用于铸造设备中，以提高生产效率和产品质量。
特种铸造简介
特种铸造特种铸造：铸型用砂较少或不用砂、采用特殊工艺装备进行铸造的方法，如熔模铸造、金属型铸造、压力铸造、低压铸造、离心铸造、陶瓷型铸造和实型铸造等。
特点：特种铸造具有铸件精度和表面质量高、铸件内在性能好、原材料消耗低、工作环境好等优点。
但铸件的结构、形状、尺寸、重量、材料种类往往受到一定限制。
一、熔模铸造（失蜡铸造）（一）熔模铸造的工艺过程1．制造蜡模蜡模材料常用50%石蜡和50%硬脂酸配制而成。
如图1-34a 所示。
为提高生产率，常把数个蜡模熔焊在蜡棒上，成为蜡模组，如图1-34b 所示。
2．制造型壳在蜡模组表面浸挂一层以水玻璃和石英粉配制的涂料，然后在上面撒一层较细的硅砂，并放入固化剂（如氯化铵水溶液等）中硬化。
使蜡模组外面形成由多层耐火材料组成的坚硬型壳（一般为4~10层），型壳的总厚度为5~7mm，如图1-34c所示。
3．熔化蜡模（脱蜡）通常将带有蜡模组的型壳放在80~90℃的热水中，使蜡料熔化后从浇注系统中流出。
4．型壳的焙烧把脱蜡后的型壳放入加热炉中，加热到800~950℃，保温0.5~2h，烧去型壳内的残蜡和水分，并使型壳强度进一步提高。
5．浇注将型壳从焙烧炉中取出后，周围堆放干砂，加固型壳，然后趁热（600~700℃）浇入合金液，并凝固冷却。
6．脱壳和清理用人工或机械方法去掉型壳、切除浇冒口，清理后即得铸件。
（二）熔摸铸造铸件的结构工艺性熔摸铸造铸件的结构，除应满足一般铸造工艺的要求外，还具有其特殊性：1．铸孔不能太小和太深否则涂料和砂粒很难进入腊模的空洞内，只有采用陶瓷芯或石英玻璃管芯，工艺复杂，清理困难。
一般铸孔应大于2mm.。
2．铸件壁厚不可太薄一般为2~8mm。
3．铸件的壁厚应尽量均匀熔摸铸造工艺一般不用冷铁，少用冒口，多用直浇口直接补缩，故不能有分散的热节。
（三）熔模铸造的特点和应用熔模铸造的特点是：（1）铸件精度高、表面质量好，是少、无切削加工工艺的重要方法之一，其尺寸精度可达IT11~IT14，表面粗糙度为Ra12.5~1.6μm。
