汽车线束系统如何设计_汽车线束系统的设计方法
汽车电线束的设计和制造
3、质量控制与检测标准：在制造过程中，要建立严格的质量控制与检测标 准，确保每个环节的质量符合要求。例如，要检查电线的导电性能、绝缘性能、 耐高温性能等，以确保电线束的安全性和稳定性。
三、汽车电线束的应用
在汽车电线束的应用阶段，主要任务是在交付客户前进行严格的功能测试， 发现问题及时处理和改善，不断地优化设计和制造流程。
一、原材料及设备
电线电缆的制造首先需要用到各种原材料，如铜、铝等金属导体，聚氯乙烯、 聚乙烯等塑料绝缘材料，以及各种添加剂和填充物等。这些原材料的选取对电线 电缆的性能和使用寿命有着至关重要的影响。此外，制造电线电缆还需要各种复 杂的设备和工具，如拉丝机、绞线机、绝缘层挤出机等。
二、制造流程
电线电缆的制造流程主要包括以下几个步骤： 1、拉丝：将铜、铝等金属原材料通过拉丝机加工成线径合适的线材。
3、电线规格、颜色、形状等参数：要根据用电设备和电路设计情况，选择 合适的电线规格、颜色和形状等参数。不同规格的电线将承受不同的电流负荷， 而不同颜色的电线有助于区分不同的线路，方便维修和更换。
二、汽车电线束的制造
在汽车电线束的制造阶段，主要任务是选择高品质的电线原材料，通过严格 的工艺流程和管理制度，以及质量控制与检测标准，确保电线束的品质和安全性。
3、优化设计和制造流程：在问题处理和改善的基础上，还需不断地优化设 计和制造流程。例如，可以引入先进的生产设备和技术，提高生产效率和质量稳 定性。同时，也可以通过对用户反馈和市场需求的深入分析，不断优化汽车电线 束的设计和制造。
参考内容
标题：QC T 29106 汽车电线束 技术条件
摘要：本次演示介绍了QC T 汽车电线束技术条件，包括其定义、作用、要 求和应用。通过了解这些技术条件，可以更好地理解汽车电线束的设计和制造过 程，提高汽车的安全性和可靠性。
汽车电线束设计基础
检查与排除
1、接通起动机开关，起动机不转动时，立即 松开开关，打开大灯或按动喇叭，确认是否有 电，如大灯不亮或喇叭不响，检查蓄电池回路 连接状态，蓄电池容量。
2、如蓄电池正常，用导线或起子直接搭接起 动机开关的接线柱，如起动机空转良好，说明 开关有问题，不转则起动机有问题。
3、检查起动继电器方法同上，用起子直接短 接继电器线圈的两根线。
4.4 电线颜色的设定
主电源： 红色 起动系（点火）：白色 搭铁系：黑色（白黑） 信号灯系：绿色 传感器信号：棕色、黄色
5. 各电气连线
5.1 起动机
点火锁 开关 点火保险
熔断器 接起动机
接起动电源
86
30
85
87 87a
空
电源总 开关
挡 开 关
接蓄电池电源
M
起动机故障分析
起动机不转原因： 1、蓄电池电容量不足； 2、导线连接不良； 3、起动开关（继电器坏）； 4、起动机坏。
寸； 2.10 认可并投产。
全车线路的连接原则
（1）汽车上装备的两个电源（发电机与蓄电池）必须并 联连接； （2）各种用电设备采用并联连接，并由各自的开关控制 ； （3）电流表必须能够检测蓄电池充、放电电流的大小。 因此，凡是蓄电池供电时，电流都要经过电流表与蓄电池 构成的回路。但是，对于用电量大且工作时间较短的起动 机电流则例外，即启动电流不经过电流表； （4）各型汽车均陪装保险装置，用以防止发生短路而烧 坏用电设备。
3、设计要点
3.1 根据电气功能要求绘制电器原理图和 线束功能图；
3.2 根据电气原理图对每个电气子系统及 回路进行能源分配，包括搭铁线；
3.3 根据电气子系统电器件的分布情况确 定线束布线形式；

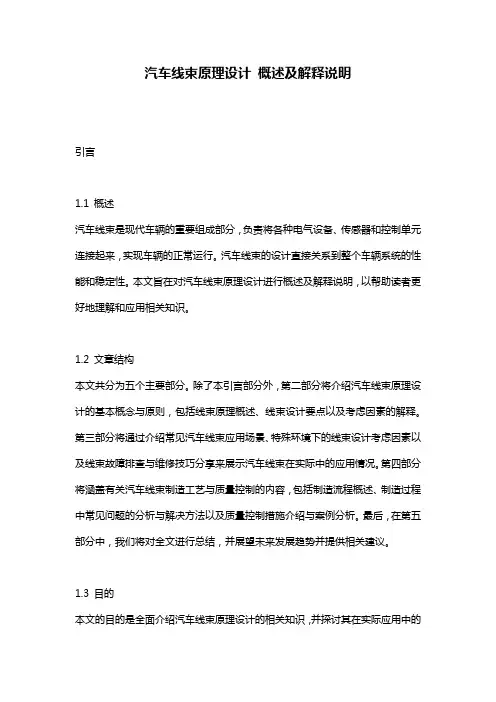

汽车线束原理设计_概述及解释说明
汽车线束原理设计概述及解释说明引言1.1 概述汽车线束是现代车辆的重要组成部分，负责将各种电气设备、传感器和控制单元连接起来，实现车辆的正常运行。
汽车线束的设计直接关系到整个车辆系统的性能和稳定性。
本文旨在对汽车线束原理设计进行概述及解释说明，以帮助读者更好地理解和应用相关知识。
1.2 文章结构本文共分为五个主要部分。
除了本引言部分外，第二部分将介绍汽车线束原理设计的基本概念与原则，包括线束原理概述、线束设计要点以及考虑因素的解释。
第三部分将通过介绍常见汽车线束应用场景、特殊环境下的线束设计考虑因素以及线束故障排查与维修技巧分享来展示汽车线束在实际中的应用情况。
第四部分将涵盖有关汽车线束制造工艺与质量控制的内容，包括制造流程概述、制造过程中常见问题的分析与解决方法以及质量控制措施介绍与案例分析。
最后，在第五部分中，我们将对全文进行总结，并展望未来发展趋势并提供相关建议。
1.3 目的本文的目的是全面介绍汽车线束原理设计的相关知识，并探讨其在实际应用中的重要性和挑战。
通过深入分析线束设计的基本原理、实际应用场景以及制造工艺与质量控制，读者可以更好地理解和把握汽车线束的要点，同时也能够为未来的研究和发展提供一些值得参考的思路和建议。
希望本文能为读者提供有关汽车线束原理设计方面的全面指导，并促进该领域的进一步发展。
2. 汽车线束原理设计：2.1 线束原理概述汽车线束是由多个电气连接器、导线、终端等组成的电气传输系统，用于在汽车中传递电力和信号。
线束的设计需要考虑到信号传输的可靠性、功率分配的平衡性以及线束布局的合理性。
同时，不同类型的汽车线束具有不同的特点，在设计过程中需要了解各种线束材料和组织结构。
2.2 线束设计要点在汽车线束的设计中，需要考虑以下要点：a) 电气特性：包括导线材料的选择、截面积的确定以及电气参数（如电阻、阻抗等）的计算。
b) 功率分配：根据汽车各个部件对电力需求的不同，合理安排导线负载，并采取相应措施保证功率均衡分配。
整车线束设计流程
整车线束设计流程1.线束需求定义阶段：在整车设计前期，通过与整车设计部门和电器设备制造商的沟通，了解整车的功能需求和电器设备的布置情况。
根据整车设计需求，确定线束的数量、型号、长度等要求。
2.线束布局设计阶段：根据汽车的整车结构和电器设备的布局，设计线束的布置方案。
考虑到线束的排布空间、线束的走向、线束的保护和固定等因素，制定线束布局图和线束路径图。
3.电器设备连接设计阶段：根据整车电器设备的功能需求，确定电器设备之间的连接方式和连接线束的数量。
考虑到电器设备之间的电气连接、信号传输和接地等因素，设计电器连接图和电器连接排布图。
4.线束电气设计阶段：根据整车电器系统的电气需求，确定线束的电气特性和电气布线。
考虑到线束的电压等级、电流容量、线束的功率损耗和电磁兼容等因素，进行线束电气计算和电气布线设计。
5.线束标准化设计阶段：根据整车制造厂商的标准和规范，设计线束的连接方式、线束颜色标识、线束标志和线束位号等要求。
制定线束标准化设计图和线束标准化设计说明书。
6.线束工艺设计阶段：根据线束的布局和连接要求，设计线束的制造工艺。
考虑到线束的接插件的选择、线束的加工方式和线束的固定方法等因素，制定线束工艺流程和线束工艺图。
7.线束装配设计阶段：根据整车制造工艺要求，设计线束的装配方案。
考虑到线束的安装位置、线束的装配顺序和线束的装配工具等因素，制定线束装配图和线束装配说明书。
8.线束试验验证阶段：在线束设计完成后，进行线束的试验验证。
包括线束的电气试验、机械试验和耐久性试验等。
鉴定线束的可靠性和性能是否符合要求。

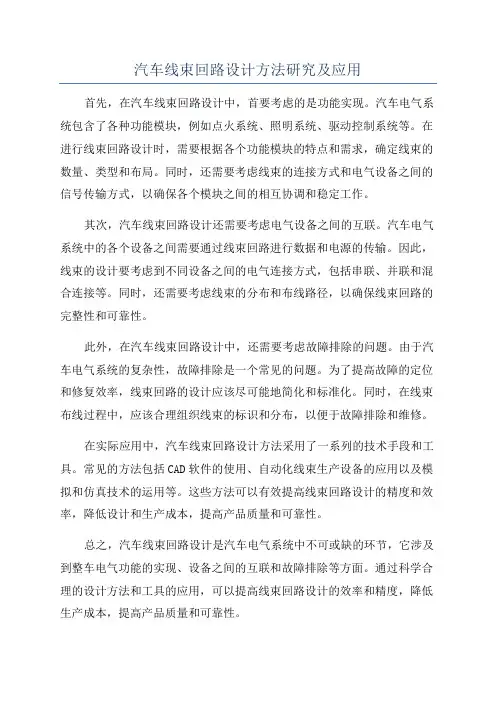

汽车线束回路设计方法研究及应用
汽车线束回路设计方法研究及应用
首先，在汽车线束回路设计中，首要考虑的是功能实现。
汽车电气系统包含了各种功能模块，例如点火系统、照明系统、驱动控制系统等。
在进行线束回路设计时，需要根据各个功能模块的特点和需求，确定线束的数量、类型和布局。
同时，还需要考虑线束的连接方式和电气设备之间的信号传输方式，以确保各个模块之间的相互协调和稳定工作。
其次，汽车线束回路设计还需要考虑电气设备之间的互联。
汽车电气系统中的各个设备之间需要通过线束回路进行数据和电源的传输。
因此，线束的设计要考虑到不同设备之间的电气连接方式，包括串联、并联和混合连接等。
同时，还需要考虑线束的分布和布线路径，以确保线束回路的完整性和可靠性。
此外，在汽车线束回路设计中，还需要考虑故障排除的问题。
由于汽车电气系统的复杂性，故障排除是一个常见的问题。
为了提高故障的定位和修复效率，线束回路的设计应该尽可能地简化和标准化。
同时，在线束布线过程中，应该合理组织线束的标识和分布，以便于故障排除和维修。
在实际应用中，汽车线束回路设计方法采用了一系列的技术手段和工具。
常见的方法包括CAD软件的使用、自动化线束生产设备的应用以及模拟和仿真技术的运用等。
这些方法可以有效提高线束回路设计的精度和效率，降低设计和生产成本，提高产品质量和可靠性。
总之，汽车线束回路设计是汽车电气系统中不可或缺的环节，它涉及到整车电气功能的实现、设备之间的互联和故障排除等方面。
通过科学合理的设计方法和工具的应用，可以提高线束回路设计的效率和精度，降低生产成本，提高产品质量和可靠性。

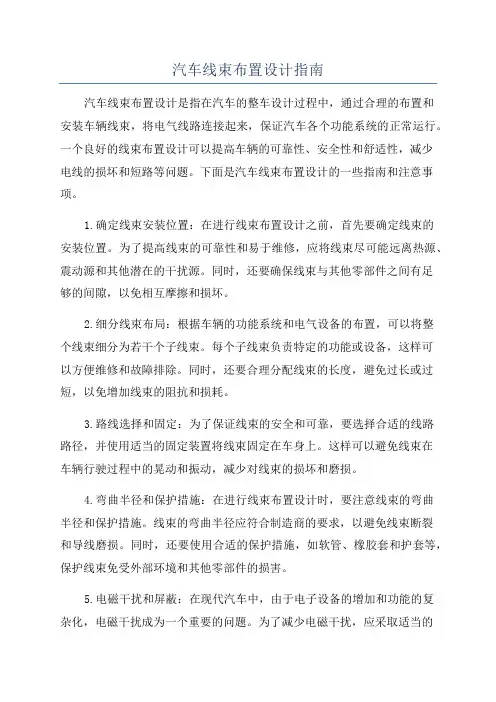

汽车线束布置设计指南
汽车线束布置设计指南汽车线束布置设计是指在汽车的整车设计过程中，通过合理的布置和安装车辆线束，将电气线路连接起来，保证汽车各个功能系统的正常运行。
一个良好的线束布置设计可以提高车辆的可靠性、安全性和舒适性，减少电线的损坏和短路等问题。
下面是汽车线束布置设计的一些指南和注意事项。
1.确定线束安装位置：在进行线束布置设计之前，首先要确定线束的安装位置。
为了提高线束的可靠性和易于维修，应将线束尽可能远离热源、震动源和其他潜在的干扰源。
同时，还要确保线束与其他零部件之间有足够的间隙，以免相互摩擦和损坏。
2.细分线束布局：根据车辆的功能系统和电气设备的布置，可以将整个线束细分为若干个子线束。
每个子线束负责特定的功能或设备，这样可以方便维修和故障排除。
同时，还要合理分配线束的长度，避免过长或过短，以免增加线束的阻抗和损耗。
3.路线选择和固定：为了保证线束的安全和可靠，要选择合适的线路路径，并使用适当的固定装置将线束固定在车身上。
这样可以避免线束在车辆行驶过程中的晃动和振动，减少对线束的损坏和磨损。
4.弯曲半径和保护措施：在进行线束布置设计时，要注意线束的弯曲半径和保护措施。
线束的弯曲半径应符合制造商的要求，以避免线束断裂和导线磨损。
同时，还要使用合适的保护措施，如软管、橡胶套和护套等，保护线束免受外部环境和其他零部件的损害。
5.电磁干扰和屏蔽：在现代汽车中，由于电子设备的增加和功能的复杂化，电磁干扰成为一个重要的问题。
为了减少电磁干扰，应采取适当的屏蔽措施，如金属屏蔽带、屏蔽罩等。
同时，还要合理选择线束的布置位置，避免线束与其他电子设备的干扰。
6.安全防护和易检修：为了提高车辆的安全性和易于维修，在线束布置设计中要注意安全防护和易检修。
对于一些潜在的故障点，可以设置保护装置，如保险丝和断路器等。
同时，还要确保线束的易于检修，如标识和编号，方便维修人员进行检修和维护。
7.综合考虑：在进行线束布置设计时，要综合考虑车辆的整体布局和功能需求，以及线束的重量、长度、导线规格等因素。
汽车线束设计综述
汽车线束设计综述汽车上的电源和各种电气零件通过线束来实现电路物理连接，线束分布遍布全车。
如果把发动机比作汽车心脏的话，那么线束就是汽车的神经网络系统它负责整车各个电器零件之间的信息传递工作。
随着人们对舒适性、经济性、安全性要求的不断提高，汽车上的电子产品种类也在不断增加，汽车线束越来越复杂线束的故障率也相应增加。
这就要求提高线束的可靠性和耐久性等性能，在这里笔者就汽车线束设计、工艺、生产及检验方面的知识同各位同仁探讨一下。
1、电气原理图的设计、计算汽车线束是全车汽车电气原理的物理表现形式，因此应先有电气原理图再有线束图进而根据线束图生产线束，在设计电气原理图前应具备以下条件：1.1掌握《电气设计任务书》的技术要求和全车电气配置情况；1.2根据电气负载功率消耗确定熔断器容量大小、计算导线线径并根据负载工作原理和功能要求进行载荷分配，确定电路的保护方式及确定总保险的容量。
《电气设计任务书》的技术要求和全车电气配置情况是由各个汽车制造厂自己制定的，不再多说。
下面重点介绍一下1.2的相关内容：1.2.1如何确定熔断器容量大小熔断器按保护形式分，可分为：过电流保护与过热保护。
用于过电流保护的熔断器就是平常所说的保险丝。
采用熔断器保护电路时，用电设备的最大持续电流应小于熔断器额定电流的80％。
根据每一路的最大工作电流来选定熔断器的额定电流，其关系式为：熔断器的额定电流=每一路的最大工作电流÷0.8。
例如：众泰2008右前照灯远光灯功率60w，稳态最大工作电流5A，按此关系式得出熔断器的额定容量为6.25A，考虑到安全系数熔断器容量确定为10A。
对于一些感性原件比如点火线圈、怠速步进电机其瞬时自感电动势产生的峰值电流远远超过正常工作时的最大电流，熔断器可以在短时间内通过很大的峰值电流，因此对于带有感性原件的电路一般不考虑自感电动势产生的电流。
1.2.2导线线径的确定在确定导线截面积时要考虑电压降和导线的发热（1）用电设备的电流强度为：I=P/UＮ（P—负载功率; UＮ—额定电压）（2）导线截面积计算公式为：A=IρL/UＶＬ（I--电流，安培；P---功率，瓦；A—导线截面积，平方毫米;ρ—铜导线电阻率，一般取值0.0185Ω.mm²/m；L--导线长度，米；UＶＬ--导线允许的电压降，伏特）（3）为避免导线过渡发热，应该检查电流密度其公式为：S=I/A各种电路允许的电压降UＶＬ及导线的电流密度如表1、表2所示最好共用一路保险，比如：喇叭、喇叭开关、喇叭继电器电源线要用同一路保险；电路性质相似的也可以共用同一路保险，比如：雨刮电机和喷水电机可以共用同一路保险；发动机电子控制器单元、ABS 电子控制器单元的电源不可与其他电路共用同一路保险。
汽车线束设计及布置基础
汽车线束设计及布置基础激情学习梦想汽车线束精益设计及布置激情学习梦想目录一、汽车线束精益设计1.1 日标线束种类和相关参数1.2 日标线束电流容量的计算1.3 汽车线束与融断器的匹配计算1.4 线束起火分析二、线束布置知识2.1 线束布置基本要求2.2 CATIA三维布线的基本应用三、电器未来发展和总结2激情学习梦想一、汽车线束精益设计汽车线束设计目前的现状：目前汽车产业发展越来越庞大，每年都有新品牌加入，从而使竞争越来越激烈，每个汽车厂都在极力降低自己的生产成本，以保持自己的竞争优势和市场份额。
目前线束设计的误区：有些线束工程师误认为线束的保险系数越高越好，而造成产品质量过剩。
部分设计公司为了减少设计时间，降低设计风险，在设计时采用随意加大线径的做法。
未来线束设计工作的重点：掌握详细的线束参数，使线束设计系统化，标准化，减少设计的随意性，争取使线束的寿命与整车一致，减少质量过剩，从而降低整车成本，实现精益设计。
3激情学习梦想一、日标线束种类和相关参数序号电线符号名称工作温度1 AV 车用低压电线80℃2 AVS 车用薄皮低压电线80℃3 AVSS 车用极薄皮低压电线80℃4 HDAV 车用厚皮低压电线80℃5 CAV 车用压缩导体低压电线80℃6 CAVUS 车用压缩导体极薄低压电线80℃7 AVX 车用耐热低压电线100℃8 AEX 车用超耐热低压电线120℃9 AVFF 车用耐弯曲低压电线80℃10 EB 电瓶专用线80℃11 HDEB 电瓶厚皮专用线80℃12 SHIELD 屏蔽线80℃13 TWISTCABLE 双绞线80℃ 4激情学习梦想1.1 日标线束种类和相关参数序号电线符号绝缘材料适应温度1 AV／AVS/AVSS 车用聚氯乙烯80℃2 AVX 车用辐照交联PVC混合物100℃3 AEX 车用辐照交联聚乙烯混合物120℃PVC:1、PVC其实是一种乙烯基的聚合物质，其材料是一种非结晶性材料。
汽车线束设计的基本原则与方法范文
汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。
随着人们对汽车的安全性、舒适性、经济性和排放性要求的提高，汽车线束变得越来越复杂，但车身给予线束的空间却越来越小。
因此，如何提高汽车线束的综合性能设计便成为关注的焦点，而且汽车线束制造厂家不再单纯地搞线束后期设计和制造，和汽车主机厂家联合进行前期开发成为必然的趋势。
笔者根据几年来从事线束设计和制造的经验，谈谈线束的一般设计流程和设计原则。
一、整车电路设计（一）电源分配设计汽车的供电系统设计是否合理，直接关系到汽车电器件的正常工作与否和全车的安全性，因此世界各国的汽车线束设计出发点基本都是以安全为主。
整车电气系统基本上由3个部分组成。
蓄电池直接供电系统（一般称常电或30电）。
这部分的电源所接负载一般都是汽车的安全件或重要件，主要目的是在为这些件提供电能时尽量少的加以控制，确保这些件即使汽车发动不起来也能短暂正常工作，以方便到站点维修等。
如：发动机ECU及发动机传感器的工作电源、燃油泵的工作电源、ABS控制器的电源、诊断接口电源等。
点火开关控制的供电系统（一般称为IG档或巧电）。
这部分电器件基本上是在发动机工作运转的情况下才使用，取自发电机的电源，避免了为蓄电池充电时争电源的可能性。
如：仪表电源、制动灯电源、安全气囊电源等。
发动机起动时卸掉负载的电源（一般称为ACC电源）。
这部分电器件一般所带的负载较大，且在汽车起动时不必工作。
一般有点烟器电源、空调电源、收放机电源、刮水器电源等。
（二）线路保护设计线路保护就是要对导线加以保护，兼顾对回路电器件的保护。
保护装置主要有熔断器、断路顺和易熔线。
1．熔断器的选取原则发动机ECU、ABS等对整车性能及安全影响大，另外，易受其他用电设备千扰的电器件必须单设熔断器。
发动机传感器、各类报警信号灯和外部照明灯、喇叭等电器件对整车性能及安全影响也较大，但该类电负荷对相互间的干扰并不敏感。
因此，这类电负荷可以根据情况相互组合，共同使用一个熔断器。
汽车线束布置报告
汽车线束布置报告1. 引言汽车线束布置是指为汽车电气系统中的各种电线、电缆、连接器等进行合理布置的过程。
一个合理布置的线束可以确保电气系统的可靠性、安全性和性能，同时提高汽车的驾驶舒适性和维修便捷性。
本报告旨在介绍汽车线束布置的步骤和考虑因素，帮助读者了解线束布置的重要性和方法。
2. 汽车线束布置的步骤步骤一：分析电气系统需求在开始线束布置之前，我们需要对汽车的电气系统需求进行全面分析。
这包括识别和理解各种电子设备、传感器、执行器等的位置和功能。
通过了解各个电气组件的特点，可以为线束布置提供重要的参考信息。
步骤二：绘制电气系统拓扑图根据电气系统需求的分析，我们可以绘制出电气系统的拓扑图。
这个图表将展示各个电子设备之间的连接关系，以及线束的走向。
通过拓扑图，我们可以更好地规划线束布置的路径和方式。
步骤三：确定线束布置路径在确定线束布置路径时，我们需要考虑以下因素： - 电气组件之间的距离和相对位置 - 各个线束的功能和用途 - 线束的长度和走向 - 可能存在的干扰源，如机械部件、高温区域等通过综合考虑这些因素，我们可以选择最佳的线束布置路径，以确保线束的安全性和性能。
步骤四：设计线束固定和保护措施线束的固定和保护措施是线束布置中不可忽视的一部分。
合适的固定和保护措施可以防止线束因振动、冲击、高温等因素而损坏。
在设计这些措施时，我们需要考虑以下因素： - 线束的材料和尺寸 - 线束的走向和曲线 - 线束与其他汽车部件的接触情况通过合理设计固定和保护措施，我们可以提高线束的使用寿命和可靠性。
步骤五：进行线束布置和安装在进行线束布置和安装时，我们需要注意以下事项： - 线束的正确连接和安装 - 避免线束之间的相互干扰和纠缠 - 保持线束与其他汽车部件的适当距离 - 检查线束的固定和保护措施是否完善通过严格按照设计要求进行线束布置和安装，我们可以确保线束的稳定性和可靠性。
3. 汽车线束布置的考虑因素在进行汽车线束布置时，我们需要考虑以下因素：线束长度线束长度直接影响线束的电阻和信号传输质量。
汽车线束设计综述
汽车线束设计综述汽车线束（也称为电气线束）是指将汽车内部的电气系统和各种电子设备连接在一起的一组电子线路。
它由多个电气线缆、连线、电子元件和连接器组成，旨在传输电力和信号，为车辆提供电力供应和功能控制。
1.电气系统布局：在线束设计中，需要将各种电子设备的位置和布局纳入考虑。
这包括发动机室、车厢内部和后备箱等位置。
设计师需要确保线束布局合理，避免线束交叉纠缠，保证通风和散热，防止线束过度拉伸或弯曲。
2.电缆选择：线束中使用的电缆应具有足够的导电性能和绝缘性能。
它们应能够承受汽车环境的恶劣条件，例如高温、低温、湿度和化学物质的侵蚀。
设计师要根据不同的连接需求选择适当的电缆类型，例如单芯电缆、多芯电缆、扁平电缆等。
3.连接器选择：连接器是线束中的关键元件，用于连接线束和不同的电子设备。
设计师要选择符合设计要求的连接器，它们应具有良好的导电性能、防护性能和耐久性能。
此外，连接器应易于安装和拆卸，以方便维修和更换。
4.抗干扰设计：车辆内部存在大量的电子设备，它们可能会产生电磁干扰对线束的正常工作产生影响。
设计师需要采取相应的抗干扰措施，例如使用屏蔽电缆、地线隔离和滤波器等，以确保线束的稳定性和抗干扰能力。
5.安全性设计：线束中运输的电流和信号可能对车辆和乘客的安全产生影响。
因此，设计师需要考虑防止电气短路和火灾的设计要求。
他们可能通过使用绝缘套管、绝缘接头和过流保护装置等来提高线束的安全性。
除了上述设计要点外，线束设计还需要考虑制造成本、易于维修和可扩展性等因素。
设计师需要与汽车制造商和电子设备供应商紧密合作，了解他们的要求和技术规范，并设计出最优解决方案。
总之，汽车线束设计是一个综合性的工作，涉及许多方面，如布局设计、线缆选择、连接器选择、抗干扰设计和安全性设计等。
通过合理和有效的线束设计，可以确保汽车内部电气系统的正常运行，提高车辆的性能和可靠性。
浅析汽车线束布置设计及原则
浅析汽车线束布置设计及原则汽车线束布置设计及原则汽车线束是汽车电气系统中重要的部件之一，它负责连接各种电子设备和电气元件。
线束布置设计是制造汽车过程中非常重要的一步，线束的布置需要遵循一些重要的原则，以确保车辆电气系统的正常运行。
那么，汽车线束布置设计及原则是什么呢？一、线束布置的基本原则1.可靠性：线束布置必须考虑到车辆在不同工作状态下的振动和震动，并且必须保证线束不会松动或断裂。
同时，需要考虑到线束耐高温、耐低温、耐湿度等特性。
线束在开车过程中可能会遭受物理或环境的损害，因此必须要有适当的保护措施。
2.可维护性：线束的布置必须确保易于进行后期维护和更换。
这个原则包括确定线束的位置、以及固定线束的方式等。
这些设计所采用的连接器和传感器的容易访问性是非常重要的，这些元件必须经常维护、检查和更换。
3.美观度：线束布置还需要注重购买者对汽车设计的美观度和很好的外观。
因此，在设计时必须考虑线束的颜色、形状和布置方式。
在线束布置过程中，需要利用原有的汽车外形和空间布局，同时要充分利用宽域的车身，以充分发挥布置的优势。
4.空间利用：线束布置需要考虑车辆的空间，必须遵守汽车装配所需的最小线束长度，线束必须正确安装在车内，以确保没有线束短缺或剩余部分。
二、线束布置的设计步骤1.确定需要连接的设备：汽车电气系统中需要连接的设备数量众多，线束布置设计必须在第一步中清楚地确定需要电气连接的设备。
2.设计汽车的装配图：设计师需要根据汽车的装配图来着手设计线束的布置。
3.确定各种设备的连接方式：每种设备的连接方式不同，需要指定连接器的类型和大小。
4.确定线束的长度：根据图纸设计的线束长度需要考虑到汽车的布局，在设备之间留有足够的空隙，确保恰当的导线长度。
5.确定线束的布置路线：考虑到线束的连接器位置和连接路径，以及线束尺寸和重量，设计师需要选择最合适的布置路线，包括线束穿过车体的位置和方式。
6.确定线束的大小：线束的设计非常关键，带宽太大或太小都会对系统造成灾难性的影响。
电线束在汽车上的整体布置以及汽车电线束的设计流程方法
电线束在汽车上的整体布置以及汽车电线束的设计流程方法施爱伟摘要：汽车电线束设计是个复杂的过程，需要考虑众多因素，更需要多个部门共同配合，尤其讲究电线束的设计方法。
在汽车电线束设计过程中，汽车三维布线、电器原理、线束原材料选取是线束设计的核心部分，把握好核心部分，线束设计和制造能够满足并超出客户的期望。
本文系统介绍了汽车线束系统的设计流程、整体布置与设计验证，对汽车线束设计的原则进行了分析探讨。
关键词：汽车电线束；布置；设计方法一、汽车电线束方案设计汽车电线束设计的第一步是确定电线的使用，应根据汽车要求并结合电线的长度、截面大小、导电性能、耐受温度等选择合适的电线。
如：某些汽车的温度等级为一百零五摄氏度，则应选择最高耐受温度为一百零五摄氏度的电线。
之后，再选用合适的绝缘材料，对多根电线进行同时包裹，形成电线束。
二、电线束在汽车上的布置电线束在汽车上的布置，应遵循国家标准编号为7258的《机动车运行安全技术条件》来进行。
首先，仪表盘附近的电线束应为与仪表下梁的上方，电线束的顶端应指向车顶，下端应指向车的底部，两端则应指向车架。
位于车门位置的电线束，在装置时应使其通过位于车门上的铰链的侧方。
通往车的底部的电线束，如果该辆汽车是双头驾驶室，则电线束应通过驾驶室的翻转轴，再通过车的底部。
另外，为了提高电线束的安全性，通过洞型装置的电线束，应做好绝缘保护工作，避免漏电情况的发生。
其外，当汽车由高速行驶转为急速停止时，电线束会因为惯性而对汽车产生相对位移，因此，在布置电线束时，应适当增长电线束的长度，避免其因为发生相对位移而被拉扯，影响其使用性能甚至是断开。
三、电线束在汽车上的固定对于位于汽车仪表盘附近的电线束，应每二十五厘米设置一个固定卡子用于电线束的固定。
对于位于汽车顶部及底部的电线束，由于其受到了顶板及底部的托举作用，因此，可不用对此处的电线束进行固定。
对于位于发动机位置附近的电线束，应在控制其活动范围的基础上对其进行固定保护。
汽车线束设计的原则和方法
中图 分 类 号 ：Ｕ４６３．５
文献标识码 ：Ａ
文章编号 ：１ ６７２—５４５Ｘ（２０１ ６）０６—００２５—０３
随着消费者对车辆性能要求提高和环境保护 意 ２ 线束设计依 据
识增强 ，化油器式的发动机 已经被淘汰 ，取而代之的
是 匹配 电喷发动机 的现代 汽车。而电喷发动机与传
线柬设计主要依据是整车的尺寸与 电路 原理 图
统化 油器式 的发 动机 明显 不同的地方就是 电路 ，多 中所标注的 电气设备的数量 。电路原理 图是一种采
了 ＥＵＣ、传感 器 和执 行元 件 。这些 电路元 件 只有有 效 用按功能布局法排列的图形符号 ，用来表示系统 、分
连接起来 ，才能发挥相互之间的作用 ，而把这些 电路 系统 的装置 、部件 、设备和软件等实际电路的各组元 元 件 连 接起 来 的桥 梁就 是 线 束 ，它 用 多 根 导线 按 电 件 的连接关 系 ，而不需要考虑图形 比例和实际尺寸、
路原理图绑扎或粘合在一起而成 。在汽车电路系统 形状或位置的简 图。线束 的长度及走 向便是按照车
中，线束 的合理设计与否与汽车电气设备是 否能正 辆实际尺寸和电路原理图中的电路元件相应 的位置 常工作起着决定性的作用 。据此 ，提出汽车线束 的设 来设计的 ，为 了装配和检修方便 ，同时又能降低成本
的 连接 导 线 绝 燃层 ，采 取不 同 的颜 色 。 因而 ，在 制 造 池和发 电机 。发 电机 输 出 的功 率应 大 于全 车 电路 元件
线束 时 ，应购 置 各种 不 同 型号 、不 同颜 色 的导线 。
的功率 之 和 。这 样 ，电路元 件 才能 正 常工 作 ，否则 ，用
３．２ 导线合理的横截面积的原则
汽车线束构线方法及设计【共68页】977MB
汽车线束构线方法及设计概述汽车线束汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。
在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的，都是由电线、联插件和包裹胶带组成。
汽车电线又称低压电线，它与普通家用电线是不一样的。
普通家用电线是铜质单蕊电线，有一定硬度。
而汽车电线都是铜质多蕊软线，有些软线细如毛发，几条乃至几十条软铜线包裹在塑料绝缘管（聚氯乙烯）内，柔软而不容易折断。
汽车线束内的电线常用规格有标称截面积0.5、0.75、1.0、1.5、2.0、2.5、4.0、6.0 等平方毫米的电线，它们各自都有允许负载电流值，配用于不同功率用电设备的导线。
以整车线束为例，0.5 规格线适用于仪表灯、指示灯、门灯、顶灯等；0.75 规格线适用于牌照灯，前后小灯、制动灯等；1.0 规格线适用于转向灯、雾灯等；1.5 规格线适用于前大灯、喇叭等；主电源线例如发电机电枢线、搭铁线等要求2.5 至4 平方毫米电线。
这只是指一般汽车而言，关键要看负载的最大电流值，例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用，它们的线径都比较大，起码有十几平方毫米以上，这些“巨无霸”电线就不会编入主线束内。
在排列线束前要事先绘制线束图，线束图与电路原理图是不一样的。
电路原理图是表述各个电气部分之间关系的图像，它不反映电气件彼此之间怎样连接，不受各个电气元件的尺寸形状和它们之间距离的影响。
而线束图则必须要顾及各个电气元件的尺寸形状和它们之间的距离，也要反映出电气件彼此之间是如何连接的。
线束厂的技术员根据线束图做成线束排线板后，工人就按照排线板的规定来截线排线了。
整车主线束一般分成发动机（点火、电喷、发电、起动）、仪表、照明、空调、辅助电器等部分，有主线束及分支线束。
一条整车主线束有多条分支线束，就好象树杆与树支一样。
整车主线束往往以仪表板为核心部分，前后延伸。
由于长度关系或装配方便等原因，一些汽车的线束分成车头线束（包括仪表、发动机、前灯光总成、空调、蓄电池）、车尾线束（尾灯总成、牌照灯、行李箱灯）、篷顶线束（车门、顶灯、音响喇叭）等。
汽车线束设计及选材
汽车线束设计及选材汽车线束是指将各种电子器件、传感器、开关等有线连接在一起的电气系统。
它在汽车中起着非常重要的作用，负责传输电能和信号，连接各个电气设备，并提供电源和信号传输的可靠性和稳定性。
在汽车线束的设计中，主要需要考虑以下几个方面：布线方式、导线材料、绝缘材料、连接方式和防护措施。
首先，布线方式是指线束中导线的布置方式。
常见的布线方式有单芯、多芯和扁平线束。
单芯布线方式适用于少量线束并且需要自由弯曲的地方。
多芯布线方式常用于连接多个设备，如发动机控制系统、车门控制等。
扁平线束适用于空间有限的情况，如仪表板等。
其次，导线材料是影响线束性能和使用寿命的重要因素之一、常见的导线材料有铜材、铝材和合金材料。
铜材导线具有良好的导电性和抗氧化性能，但价格较高。
铝材导线价格相对较低，但导电性能稍逊于铜材。
合金材料导线则综合了两者的优点。
绝缘材料是指保护导线不受外界环境干扰和损坏的材料。
常见的绝缘材料有聚氯乙烯（PVC）、聚丙烯（PP）、聚乙烯（PE）和低烟无卤材料等。
选择适当的绝缘材料需要考虑线束所处的环境条件，如温度、湿度、耐油性等。
连接方式是指导线之间的连接方式，如焊接、插接和压接等。
选择合适的连接方式要考虑线束的可维修性和可操作性，以及连接的可靠性和稳定性。
防护措施是指对线束进行保护，以防止外界物理和化学因素的影响。
常见的防护措施有防水、防尘、抗震动和阻燃等。
防水和防尘是线束常见的保护措施，以确保线束在潮湿和灰尘环境下的正常工作。
抗震动是确保线束在行驶过程中不受振动影响，阻燃则是为了防止线束着火并蔓延。
在选材过程中，需要综合考虑线束所处的工作环境、可用预算和设计要求等因素。
比较合适的方法是通过样品测试和实地调研，选择满足要求的材料，并进行相关测试和验证。
总结而言，汽车线束设计及选材需要根据实际需求，并综合考虑布线方式、导线材料、绝缘材料、连接方式和防护措施等因素。
通过合理的设计和选材，可以确保线束在汽车中的可靠性和稳定性，提升整车的性能和使用寿命。
(完整word)汽车线束设计
电气组设计说明1、设计思路汽车线束设计基本思路是，根据用电设备，特别是大功率设备包括每个传感器的信号电压电流，首先确定线路最大电流，根据电流确定线束截面积，在确定截面积之后确定线束长度，然后计算总电流确定主保险丝的熔断电流，选择保险丝.在选择好后利用三维软件设计线束,根据三维线束制作线路图。
2、传感器传感器的工作电压和电流均较小,一般为毫安级，多选择小线径,如横截面积为0. 35 mm2 ，但考虑到线束的抗拉、抗折断性能以及耐久性, 通常会选择如横截面积为0. 5mm2 的导线.需要注意的是，为了提高电磁兼容( EMC）和电磁干扰（ EM I)性能,对于磁电传感器要采用双绞线、屏蔽线等.采用双绞线时,一般为33个螺旋/m,如发动机转速传感器和凸轮位置传感器等.在cbr发动机上有ECT、TP、MAP、CAP、CKP几个主要的信号线，在这些信号线中电流都是在毫安级，电压最高为5V.在线束选择时一般都选择0。
5mm2的电缆。
AVX线缆容许电压和压降AEX线缆容许电压和压降AVX、AEX是日本线缆的两种主要产品，由于这两种线缆的允许工作温度包含发动机线缆的工作温度,以下数据是基于此两表进行的计算。
导线截面积计算公式：A=IpL/UA—---导线截面积I—-—-——负载电流P-—---铜电阻率L—-———导线长度U-—---允许最大电压降0。
5mm2，计算出每个传信号线电缆将选择0.5平方，耐高温120摄氏度，双色线.3、执行器选择1.25mm2的电缆.喷油器的工作电流相对要小，用0。
5mm2的线缆。
在不影响执行器工作的情况下,电压最终确定，点火线圈电缆1。
25平方，耐高温120摄氏度,双色线。
喷油器电缆0。
5平方规格，耐高温120摄氏度，双色线。
4、电源线在整车上,主要功率消耗点为散热风扇，风扇的功率为100W。
12V的电源,主电流为100/12=8。
33A。
根据上表可知线缆的截面积至少为2.0mm2.一般车上选择2.5mm2。
汽车线束设计及搭铁分析
1.2汽车线束设计的作用
1.2汽车线束设计的作用
汽车线束设计的主要作用是确保汽车电路系统的正常运转和可靠性。通过合 理的线束布局和连接方式，线束能够有效地传输所需的电力和信号，同时防止电 磁干扰和过电流等潜在问题。此外，汽车线束设计还应当考虑到汽车的维护和维 修方便性，以便于故障排查和更换部件。
1、汽车线束的作用和意义
1、汽车线束的作用和意义
汽车线束是汽车电路的基础，主要作用是传输电能和信号。在汽车行驶过程 中，各种电器设备需要不断进行信息交流和电能传输，而这些都离不开汽车线束 的帮助。汽车线束的设计与布局直接影响到汽车的性能和安全性，因此，优化汽 车线束设计对于提高汽车整体性能具有重要意义。
2、汽车线束设计的原则和方法
2.3布局线束 根据汽车内部的布局情况，设计出合理的线束走向和固定方式，以节省空间 和提高可靠性。
2、汽车线束设计的原则和方法
2.4选择连接器与附件根据需要选择适当的连接器和附件，如熔断器、端子和 继电器等，以确保电路系统的安全性和可靠性。
2、汽车线束设计的原则和方法
3、汽车线束设计的相关标准和 规范
3、汽车线束设计的相关标准和规范
汽车线束设计需要遵循一系列相关标准和规范，以确保其质量和安全性。以 下是一些主要的汽车线束设计标准和规范：
3、汽车线束设计的相关标准和规范
（1）ISO标准：ISO 6722《道路车辆电气及电子设备用连接器分配器和接线 盒通用条件》等。
3、汽车线束设计的相关标准和规范
（2）SAE标准：SAE J1128《电动汽车高压电缆和组件的测试方法》等。 （3）国标标准：GB/T 《道路车辆电力电缆一般要求》等。
二、可靠性研究
二、可靠性研究
汽车线束的可靠性是指其在规定的条件下和时间内完成规定功能的能力。汽 车线束的可靠性直接影响到汽车的安全性和性能。下面将从可靠性概念和意义、 影响可靠性的因素以及提高可靠性的方法和措施三个方面进行介绍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车线束系统如何设计_汽车线束系统的设计方法
线束系统作为汽车神经，充当着联系中央控制部件和汽车各用电器的重任，线束系统的设计质量直接关系到车辆的安全性。
随着汽车市场的日益火爆，电子电气行业的快速发展，汽车电子电器的迅猛增加，加上人们对汽车安全性、舒适性、经济性和排放要求的提高，线束在汽车上的应用越来越广泛，汽车线束系统的设计变得更为重要和严格。
一、设计流程
线束系统的设计是一项严谨工程，讲究循序渐进，图1是汽车线束系统的设计流程。
二、布置原则
2.1 前期规划
在整车概念设计和结构设计阶段，就要融入线束的整体布置意识，做好前期策划。
蓄电池、保险盒、中央控制部件最好能集中布置，不仅可以节约主干线束成本，减少整车整体质量，提高线束布置美感，还能大大降低火烧车风险率。
2.2 模块化
应根据整机功能与特点做到线束系统的模块化，方便拆装，便于维修，节省车辆保养与维修时间。
图2是一款乘用车的线束系统的三维布线图，共分为发动机线束、起动电缆线束、前部线束、仪表线束、顶灯线束、左前门线束、左中门线束、右前门线束、右中门线束、尾门线束、底盘线束11个模块。
2.3 布置环境
线束布置时应尽量避开锐边、高温、油路、水管、运动部件区域，保证布置可靠性。
若不能避开，则需采取相应的保护措施。
如发动机舱内，发动机线束应充分考虑发动机震动、排气歧管周围的热辐射问题，每200mm必须设定一固定点，距离热源应不小于100mm，线束与热源之前附加隔热罩，导线束外用耐高温波纹管包扎。
而车门线束应着重考虑过孔、密封、装配因素等,过孔时采用塑胶保护套，防止线束因磨损造成的功能失效；尽量布置在。
