加速度计和陀螺仪的标定
陀螺仪和加速度计的精度漂移原理
陀螺仪和加速度计的精度漂移原理
陀螺仪和加速度计是惯性传感器,用于测量物体的姿态和加速度。
它们都存在
精度漂移的问题,但原理略有不同。
陀螺仪通过测量物体的角速度来确定其旋转状态。
其精度漂移主要由两个原因
引起:器件内部的噪声和器件本身的不完美特性。
首先,陀螺仪内部存在噪声源,如温度变化、电子元件的不均匀性和机械振动等。
这些噪声会引起输出信号的波动,从而导致精度漂移。
此外,陀螺仪的灵敏度也可能会随时间发生变化,进一步增加了漂移的可能性。
其次,陀螺仪的不完美特性也会导致精度漂移。
例如,陀螺仪的零偏误差(Bias)是指在无旋转状态下输出的非零信号,这会导致姿态测量的误差。
此外,
陀螺仪还可能受到机械结构的非线性影响,进一步增加了精度漂移的可能性。
与陀螺仪不同,加速度计测量的是物体的加速度。
它的精度漂移主要由重力、
振动和温度等因素引起。
首先,重力是一个常量,但在实际应用中,加速度计可能受到非重力加速度的
影响,例如振动或外力干扰。
这些非重力加速度会引起加速度计输出的误差,从而导致精度漂移。
其次,加速度计的灵敏度也可能受到温度的影响。
温度变化会导致加速度计内
部元件的特性发生变化,从而引起输出信号的波动。
综上所述,陀螺仪和加速度计的精度漂移主要受到内部噪声、器件特性、重力、振动和温度等因素的影响。
为了减少精度漂移,常常需要采取校准、滤波、温度补偿等方法来对传感器进行校正和补偿,以提高其测量的准确性和稳定性。
陀螺定位原理
陀螺定位原理陀螺定位是一种利用陀螺仪测量角速度来确定位置和方向的技术。
它是一种基于惯性测量单元(IMU)的定位方法,通过测量物体的角速度和加速度,来计算物体的位置和方向。
陀螺仪是一种测量角速度的装置,它利用陀螺效应来测量物体的旋转。
陀螺仪内部有一个旋转的转子,当物体旋转时,转子会受到力的作用而发生位移,通过测量位移可以得到物体的角速度。
陀螺定位的原理是基于惯性导航的思想,即通过测量物体的加速度和角速度来推测物体的位置和方向。
在陀螺定位中,陀螺仪用于测量物体的角速度,加速度计用于测量物体的加速度。
通过对这两个参数的测量,可以得到物体的位置和方向。
具体来说,陀螺定位通过积分计算物体的速度和位移。
首先,通过加速度计测量物体的加速度,并将其积分得到速度。
然后,通过陀螺仪测量物体的角速度,并将其积分得到位移。
通过不断地对加速度和角速度进行积分计算,可以得到物体的位置和方向。
然而,陀螺定位存在一定的误差累积问题。
由于陀螺仪和加速度计都存在一定的噪声,而且积分过程会放大噪声的影响,导致位置和方向的估计误差会随着时间的增加而积累。
为了解决这个问题,通常会采用其他定位技术来辅助陀螺定位,比如全球定位系统(GPS)或视觉定位。
陀螺定位在航空、航天、导航和无人驾驶等领域有着广泛的应用。
它可以提供高精度的位置和方向信息,适用于各种复杂的环境和场景。
例如,在航空领域,陀螺定位可以用于飞机的导航和姿态控制;在无人驾驶领域,陀螺定位可以用于自动驾驶车辆的定位和导航。
陀螺定位是一种基于角速度测量的定位方法,通过测量物体的加速度和角速度,来计算物体的位置和方向。
虽然存在误差累积的问题,但它在航空、航天、导航和无人驾驶等领域有着广泛的应用前景。
通过不断地研究和改进,相信陀螺定位技术会越来越精确和可靠,为人类带来更多的便利和发展机遇。

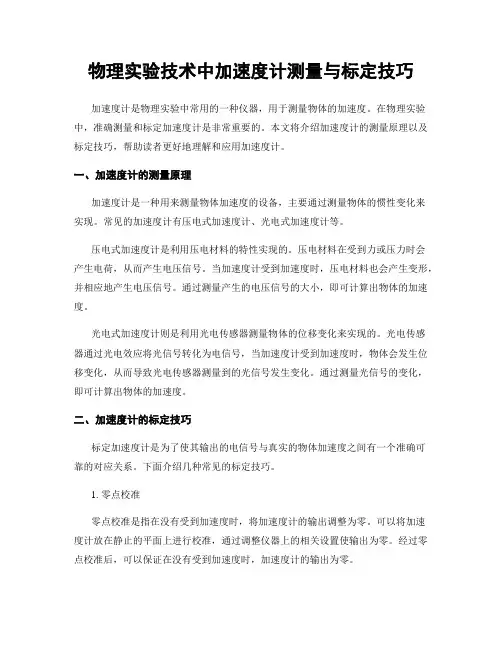

物理实验技术中加速度计测量与标定技巧
物理实验技术中加速度计测量与标定技巧加速度计是物理实验中常用的一种仪器,用于测量物体的加速度。
在物理实验中,准确测量和标定加速度计是非常重要的。
本文将介绍加速度计的测量原理以及标定技巧,帮助读者更好地理解和应用加速度计。
一、加速度计的测量原理加速度计是一种用来测量物体加速度的设备,主要通过测量物体的惯性变化来实现。
常见的加速度计有压电式加速度计、光电式加速度计等。
压电式加速度计是利用压电材料的特性实现的。
压电材料在受到力或压力时会产生电荷,从而产生电压信号。
当加速度计受到加速度时,压电材料也会产生变形,并相应地产生电压信号。
通过测量产生的电压信号的大小,即可计算出物体的加速度。
光电式加速度计则是利用光电传感器测量物体的位移变化来实现的。
光电传感器通过光电效应将光信号转化为电信号,当加速度计受到加速度时,物体会发生位移变化,从而导致光电传感器测量到的光信号发生变化。
通过测量光信号的变化,即可计算出物体的加速度。
二、加速度计的标定技巧标定加速度计是为了使其输出的电信号与真实的物体加速度之间有一个准确可靠的对应关系。
下面介绍几种常见的标定技巧。
1. 零点校准零点校准是指在没有受到加速度时,将加速度计的输出调整为零。
可以将加速度计放在静止的平面上进行校准,通过调整仪器上的相关设置使输出为零。
经过零点校准后,可以保证在没有受到加速度时,加速度计的输出为零。
2. 常重校准常重校准是指在受到固定加速度(常重)下,将加速度计的输出调整为一个已知的数值。
首先需要提供一个已知的固定加速度,例如放置在重力水平方向的斜面上,使其受到斜面上固定的加速度。
然后通过调整加速度计的相关设置,使其输出与已知的加速度值相等。
3. 多点标定多点标定是指在多个已知加速度点上进行标定。
可以准备多个已知加速度的实验环境,然后将加速度计分别放置在这些实验环境中进行测量,记录加速度计的输出值。
根据已知的加速度和加速度计的输出值,可以建立起一个加速度与输出值之间的对应关系。
陀螺仪和加速度计原理
陀螺仪和加速度计原理陀螺仪和加速度计是惯性传感器的两种常见类型,它们经常被用于测量和监测物体的运动状态。
陀螺仪测量物体的角速度,而加速度计测量物体的线性加速度。
陀螺仪的工作原理基于角动量守恒定律。
当物体绕某一轴旋转时,它具有角动量,即物体的质量乘以角速度。
陀螺仪通过使用旋转部件,如陀螺或振荡器,来测量角速度。
当物体进行旋转时,旋转部件会受到作用力,这会导致旋转部件发生位移。
通过测量位移,就可以计算物体的角速度。
然而,陀螺仪存在一个问题,即在长时间的使用中,由于摩擦和其他因素的影响,它会产生漂移,即测量值与真实值之间的误差会逐渐增加。
为了解决这个问题,通常需要使用其他传感器或算法来进行校准和修正。
与陀螺仪相比,加速度计更为简单。
加速度计的工作原理基于牛顿第二定律,即物体的加速度与施加在物体上的力成正比。
加速度计通过测量物体的加速度来确定物体的线性运动状态。
加速度计通常使用微小的弹簧系统或微机电系统(MEMS)来测量物体的加速度。
当物体发生加速或减速时,弹簧系统或MEMS传感器会受到作用力,从而引起位移。
通过测量位移,就可以计算物体的加速度。
然而,与陀螺仪类似,加速度计也存在一些问题。
例如,它对重力的感知会产生误差。
为了解决这个问题,通常需要使用其他传感器或算法来进行校准和修正。
综上所述,陀螺仪和加速度计是常见的惯性传感器,它们可以用于测量物体的角速度和线性加速度。
它们的工作原理分别基于角动量守恒定律和牛顿第二定律。
尽管它们各自具有一些问题,但在现代技术中,它们通常与其他传感器和算法结合使用,以提高测量精度和准确性。
MEMS加速度计(accelerometer)与陀螺仪的(gyroscope)原理介绍
基本應用原理
• F:物體所受合外力 • m:物體質量 • a:物體的加速度
• k:物質的彈性係數 • x:位移量
• C:電容量 • ε:介電常數 • A:極板截面積 • d:板間距離
MEMS加速度計原理
物體的加速度=物質的彈性係數X位移量/物體質量
A A點移動到B點
距離=1/2加速度 ×時間平方
• 陀螺儀又名角速度計,利用內部振動機械結構感測物體轉動所產生角速度, 進而計算出物體移動的角度。
• 兩者看起來很接近,不過加速度計只能偵測物體的移動行為,並不具備精確 偵測物體角度改變的能力,陀螺儀可以偵測物體水平改變的狀態,但無法計 算物體移動的激烈程度。
• 用簡單的例子就是Eee Stick 體感遙控器,這是一個類似 Wii 遊戲的遙控捍 , 例如玩平衡木遊戲,當搖桿向前傾斜時,陀螺儀用來計算搖桿傾斜的角度, 三軸加速度計可以偵測搖桿晃動的劇烈程度以及搖桿是否持續朝斜下方。
MEMS陀螺儀工作原理
• MEMS陀螺儀依賴於由相互正交的振動和轉動引起的交變 科氏力。振動物體被柔軟的彈性結構懸掛在基底之上。整 體動力學系統是二維彈性阻尼系統,在這個系統中振動和 轉動誘導的科氏力把正比於角速度的能量轉移到傳感模式。
Hale Waihona Puke 影響MEMS信號輸出因素• 透過改進設計和靜電調試使得驅動和傳感的共振頻率一致,以實現最大可能 的能量轉移,從而獲得最大靈敏度。大多數MEMS陀螺儀驅動和傳感模式完 全匹配或接近匹配,它對系統的振動參數變化極其敏感,而這些系統參數會 改變振動的固有頻率,因此需要一個好的控制架構來做修正。如果需要高的 品質因子(Q),驅動和感應的頻寬必須很窄。增加1%的頻寬可能降低20%的 信號輸出。(圖 a) 還有阻尼大小也會影響信號輸出。(圖 b)

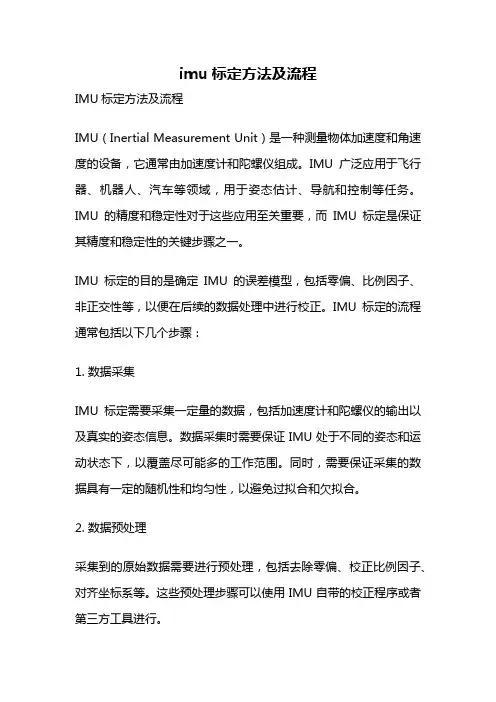

imu标定方法及流程
imu标定方法及流程IMU标定方法及流程IMU(Inertial Measurement Unit)是一种测量物体加速度和角速度的设备,它通常由加速度计和陀螺仪组成。
IMU广泛应用于飞行器、机器人、汽车等领域,用于姿态估计、导航和控制等任务。
IMU的精度和稳定性对于这些应用至关重要,而IMU标定是保证其精度和稳定性的关键步骤之一。
IMU标定的目的是确定IMU的误差模型,包括零偏、比例因子、非正交性等,以便在后续的数据处理中进行校正。
IMU标定的流程通常包括以下几个步骤:1. 数据采集IMU标定需要采集一定量的数据,包括加速度计和陀螺仪的输出以及真实的姿态信息。
数据采集时需要保证IMU处于不同的姿态和运动状态下,以覆盖尽可能多的工作范围。
同时,需要保证采集的数据具有一定的随机性和均匀性,以避免过拟合和欠拟合。
2. 数据预处理采集到的原始数据需要进行预处理,包括去除零偏、校正比例因子、对齐坐标系等。
这些预处理步骤可以使用IMU自带的校正程序或者第三方工具进行。
3. 参数估计参数估计是IMU标定的核心步骤,其目的是确定IMU的误差模型。
常用的参数估计方法包括最小二乘法、扩展卡尔曼滤波等。
这些方法需要根据采集到的数据和预处理后的数据进行计算,得到IMU的误差模型参数。
4. 参数优化参数估计得到的误差模型参数可能存在一定的误差,需要进行优化。
常用的参数优化方法包括最小二乘法、非线性优化等。
这些方法可以进一步提高IMU的精度和稳定性。
5. 校正验证校正验证是IMU标定的最后一步,其目的是验证标定结果的准确性和可靠性。
校正验证可以使用真实的姿态信息进行比对,或者使用其他精度更高的传感器进行验证。
IMU标定是一项复杂的任务,需要一定的专业知识和经验。
同时,IMU标定的精度和稳定性对于应用的成功与否至关重要。
因此,IMU标定应该由专业的工程师或者研究人员进行,以确保标定结果的准确性和可靠性。
加速度计和陀螺仪传感器原理检测及应用
加速度计和陀螺仪传感器原理检测及应用加速度计的原理是基于质量的惯性。
它包含一个质量块,当物体受到加速度时,质量块会受到力的作用,从而产生位移。
位移可以通过电容、压电或压阻等方式检测。
根据牛顿第二定律F=ma,可以通过测量质量块上的力来计算出加速度。
陀螺仪的原理是基于转子的旋转。
转子在其轴向上旋转时,会受到科里奥利力的作用,导致转子发生位移。
位移可以通过电容、压电或压阻等方式检测。
根据角动量守恒定律L=Iω,可以通过测量转子上的力矩和惯性矩来计算出角速度。
在使用加速度计和陀螺仪进行检测时,需要注意其精度和误差。
加速度计的误差包括基线误差(如零偏误差和灵敏度误差)和非线性误差。
陀螺仪的误差包括漂移误差和振动误差。
针对这些误差,可以通过校准、信号处理和滤波等手段进行补偿和消除。
加速度计和陀螺仪的应用非常广泛。
加速度计可以用于物体的运动检测与测量,例如汽车碰撞检测、地震检测、体育运动分析等。
陀螺仪可以用于物体的姿态估计与控制,例如飞行器姿态控制、虚拟现实头显的运动跟踪等。
同时,加速度计和陀螺仪也常常结合使用,以提供更精确的运动状态信息。
总之,加速度计和陀螺仪是两种常用的传感器,用于测量物体的加速度和角速度。
它们的原理基于质量的惯性和转子的旋转,通过检测位移来计算出加速度和角速度。
在应用中,需要注意其精度和误差,并根据具体需求进行校准和补偿。
加速度计和陀螺仪在各种领域都有广泛的应用,如车辆安全、地震监测和虚拟现实等。
惯组标定原理
惯组标定原理
惯组标定原理是指通过对惯性组件的测量和校准,确定其输出信号与物理量之间的准确关系。
惯性组件通常包括加速度计和陀螺仪,用于测量物体的加速度和角速度。
惯组标定的原理可以分为以下几个步骤:
1. 建立坐标系:首先需要确定一个适当的坐标系,用于描述物体的运动状态。
坐标系的选择取决于具体的应用场景。
2. 测量数据采集:通过将惯性组件安装在被测物体上,记录其输出信号随时间的变化。
这可以通过数据采集系统进行实时采集,或者通过记录仪等设备进行离线记录。
3. 数据处理:将采集到的数据进行处理,包括滤波、降噪、数据对齐等步骤,以获得准确的测量结果。
4. 校准模型建立:根据已知的标准测量数据,建立与输出信号之间的数学模型。
这可以通过回归分析、最小二乘法等统计方法进行。
5. 参数估计:利用建立的数学模型,对惯性组件的参数进行估计。
这可以通过最大似然估计、最小二乘法等方法进行。
6. 校准验证:通过将已经标定的惯性组件与标准测量设备进行比较,验证其准确性和可靠性。
惯组标定的目的是提高惯性组件的测量精度和准确性,以确保其在实际应用中的可靠性。
标定结果可以用于修正惯性组件的输出信号,使其更加符合实际物理量的变化规律。
陀螺仪与加速度(原创)
陀螺仪与加速度传感器在飞机飞行,航天卫星,导弹巡航等等方面,需要得到精确的运行姿态,这就需要传感器测量。
在地球上,一般是采用陀螺仪,但是陀螺仪积分时有温漂,而且因为是积分,误差会累积,所以一般再采用另一种可以测量角度的来修正陀螺仪。
在这里采用加速度传感器。
陀螺仪的基准是它自己本身,会出现误差,而加速度的基准是水平面,是很准确的,但是,在地球上的任何物体都受到一个很特殊的加速度,那就是重力加速度。
加速度传感器是区分不了重力加速度和物体自身的加速度的,这个时候就需要陀螺仪和加速度传感器互相修正。
举个例子:比如说,我们现在面向正北方,正在军训,教官让我们闭上眼睛,听他口令,他说:向左……转!于是,我们就向西转了90度,这个时候,教官继续说:向右……转,我们就又从西向北转了90度,也就是说,现在就是我们又回到初始位置。
如果教官不停的重复上面的口令,这样,几十次之后,当我们们睁开眼睛的时候,会发现自己原来是面向正北方的,现在已经偏离了。
闭眼转体的时候,基准是自己,所以会出现偏差。
但是,要是我们睁着眼睛做转体动作,别说几十次,就是几万次也不会偏离自己初始的方向,当然,要是真的转体几万次,差不多也快挂了。
我们自己转体,就相当于陀螺仪,以自身为基准会出现偏离,而加上眼睛(加速度传感器),这样,眼睛就会配合我们自己的判断转到正确的角度上了!陀螺仪用于飞行体运动的自动控制系统中,作为水平、垂直、俯仰、航向和角速度传感器。
陀螺仪测知的是角速度,由物理公式ω=△θ/△t;因此,对角速度积分就可得到角度。
积分就是“狂加”,确切的讲是累加【角速度】×【积分周期Dt】。
注意三点:1是【积分周期Dt】的稳定性,2是陀螺仪信号低通滤波,3是积分饱和。
2、3点互相影响,陀螺仪信号中包含较多高频振动信号时,系统更容易积分饱和。
在惯性应用中,积分饱和可以简单使用加速度倾角缓慢校正,MK四轴就是这样做的。
加速度传感能测量角度,就是因为重力加速度的存在,通过三角变换关系得出来的角度,如图1-1所示:图1-1C表示重力加速度,A,B分别表示重力加速度在Z轴,X轴上的分量,加速度传感器测量的就是A,B。
加速度计和陀螺仪在导航中的应用
加速度计和陀螺仪在导航中的应用导航技术在现代社会中扮演着重要的角色,而加速度计和陀螺仪作为其中重要的传感器,在导航领域也起到了不可替代的作用。
本文将探讨加速度计和陀螺仪在导航中的应用。
一、加速度计的原理和应用加速度计是一种用于测量物体加速度的传感器。
它基于牛顿第二定律,通过测量物体所受到的力对其产生的反应来计算加速度。
根据加速度计的工作原理,我们可以将其应用于导航领域。
1. 惯性导航系统惯性导航系统是一种基于加速度计和陀螺仪的导航系统。
加速度计可以通过测量物体的加速度来确定其当前的速度和位置。
在惯性导航系统中,加速度计被用来检测物体的加速度变化,并通过积分计算出速度和位置的变化。
这样的系统在航空、航海和导弹等领域中得到了广泛的应用。
2. 步数计数器加速度计还可以用于步数计数器。
通过识别人体行走时的加速度变化模式,加速度计可以精确地计算出人走的步数。
这对于健身追踪器和智能手机等设备来说非常有用,帮助用户记录他们的运动量。
3. 坐标校准在虚拟现实和增强现实中,加速度计可以用于坐标校准。
通过测量设备在三个方向上的加速度,可以确定设备的朝向和位置。
这为虚拟现实和增强现实应用提供了准确的坐标信息,使用户能够更好地与虚拟环境进行交互。
二、陀螺仪的原理和应用陀螺仪是一种用于测量物体角速度的传感器。
它基于角动量守恒定律,通过测量物体旋转时角动量的变化来计算角速度。
陀螺仪也在导航领域发挥着重要的作用。
1. 姿态控制陀螺仪在飞行器和导弹等领域中被用于姿态控制。
通过测量飞行器的旋转速度,陀螺仪可以帮助飞行器保持稳定的姿态,使其能够准确地飞行和导航。
这对于飞行器的安全和导航至关重要。
2. 虚拟现实陀螺仪也被广泛应用于虚拟现实和增强现实技术中。
通过测量用户的头部旋转速度,陀螺仪可以实时反馈给虚拟现实设备,使用户能够更加真实地感受到虚拟环境。
这大大提升了虚拟现实技术的沉浸感和用户体验。
3. 自动驾驶陀螺仪在自动驾驶领域也发挥着重要的作用。
陀螺仪传感器和加速度传感器的区别和相关应用
陀螺仪传感器和加速度传感器的区别和相关应用对于不熟悉这类产品的人来说,陀螺仪传感器是一个简单易用的基于自由空间移动和手势的定位和控制系统。
在假想的平面上挥动鼠标,屏幕上的光标就会跟着移动,并可以绕着链接画圈和点击按键。
当你正在演讲或离开桌子时,这些操作都能够很方便地实现。
陀螺仪传感器原本是运用到直升机模型上的,已经被广泛运用于手机这类移动便携设备上(IPHONE的三轴陀螺仪技术)。
陀螺仪的原理就是,一个旋转物体的旋转轴所指的方向在不受外力影响时,是不会改变的。
人们根据这个道理,用它来保持方向。
然后用多种方法读取轴所指示的方向,并自动将数据信号传给控制系统。
我们骑自行车其实也是利用了这个原理。
轮子转得越快越不容易倒,因为车轴有一股保持水平的力量。
现代陀螺仪可以精确地确定运动物体的方位的仪器,它在现代航空,航海,航天和国防工业中广泛使用的一种惯性导航仪器。
传统的惯性陀螺仪主要部分有机械式的陀螺仪,而机械式的陀螺仪对工艺结构的要求很高。
70年代提出了现代光纤陀螺仪的基本设想,到八十年代以后,光纤陀螺仪就得到了非常迅速的发展,激光谐振陀螺仪也有了很大的发展。
光纤陀螺仪具有结构紧凑,灵敏度高,工作可靠。
光纤陀螺仪在很多的领域已经完全取代了机械式的传统的陀螺仪,成为现代导航仪器中的关键部件。
光纤陀螺仪同时发展的除了环式激光陀螺仪外。
陀螺仪传感器应用1、国防工业陀螺仪传感器原本是运用到直升机模型上的,而它现在已经被广泛运用于手机这类移动便携设备上,不仅仅如此现代陀螺仪是一种能够精确地确定运动物体的方位的仪器,所以陀螺仪传感器是现代航空,航海,航天和国防工业应用中的必不可少的控制装置。
陀螺仪传感器是法国的物理学家莱昂傅科在研究地球自转时命名的,到如今一直是航空和航海上航行姿态及速率等最方便实用的参考仪表。
2、开门报警器。
加速度计标定方法(一)
加速度计标定方法(一)加速度计标定标定是指校准传感器以确保其准确度和可靠性的过程。
在加速度计(accelerometer)使用过程中,进行加速度计标定是非常重要的一步,它能够提高测量结果的准确性。
本文将介绍几种常见的加速度计标定方法,以帮助读者更好地理解和应用加速度计。
方法一:零偏标定(Zero Offset Calibration)零偏标定主要是通过采集静态状态下的数据进行校准,步骤如下:1.将加速度计放置在稳定的平面上,确保不发生位移。
2.采集一段时间的数据,通常在几秒钟到一分钟之间。
3.计算采集到的数据的平均值,并将其作为零偏值。
方法二:尺度因子标定(Scale Factor Calibration)尺度因子标定方法可以校准加速度计的感受性(sensitivity),即加速度计输出和实际加速度之间的比例关系。
下面是一种常见的尺度因子标定方法:1.加速度计放置在重力加速度已知的平面上。
2.测量加速度计输出的数值,并将其除以已知的重力加速度,得到尺度因子。
3.重复上述步骤多次,并计算尺度因子的平均值。
方法三:轴对齐标定(Axis Alignment Calibration)轴对齐标定用于校准加速度计的坐标轴与参考坐标系之间的偏移。
通常,加速度计的坐标轴与参考坐标系的三个轴并不完全对齐,因此需要进行轴对齐标定。
以下是一种常用的轴对齐标定方法:1.放置加速度计在一个固定的平面上,该平面的方向与参考坐标系的一个轴尽可能保持一致。
2.通过施加静态的加速度(例如,旋转平面)或应用静态的力对加速度计进行刺激。
3.记录加速度计的输出并分析数据,计算出与参考坐标系的轴对齐的偏移量。
方法四:温度补偿标定(Temperature Compensation Calibration)温度补偿标定用于校准加速度计在不同温度下的输出变化。
由于温度会对加速度计的性能产生影响,因此温度补偿标定是非常重要的。
以下是一种常用的温度补偿标定方法:1.在不同温度下,分别对加速度计进行静态状态下的测量。
imu标定方法
imu标定方法
imu标定是指对惯性测量单元(IMU)进行精确校准,以确保其测量结果的准确性和稳定性。
IMU是一种集成了加速度计、陀螺仪和磁力计等传感器的装置,用于测量物体的加速度、角速度和方向信息。
IMU标定的目的是消除传感器的误差,使其输出的测量结果更加准确。
标定过程通常包括以下几个步骤:
1. 加速度计标定:加速度计常常存在漂移和非线性误差。
在标定过程中,需要将IMU放置在不同的位置和方向,通过与重力加速度的比较来校准加速度计的零偏和比例因子。
2. 陀螺仪标定:陀螺仪也存在漂移和非线性误差。
在标定过程中,需要将IMU 放置在静止和旋转的状态下,通过与已知旋转速度的比较来校准陀螺仪的零偏和比例因子。
3. 磁力计标定:磁力计容易受到外部磁场的干扰,因此需要进行磁力计校准来消除这些干扰。
标定过程中,需要将IMU在不同方向下移动,通过与已知地磁场的比较来校准磁力计的零偏和比例因子。
除了上述传感器的标定,还可以对温度、偏航角等进行标定,以进一步提高IMU 的测量精度。
IMU标定通常需要使用专业的标定设备和算法来实现。
例如,可以使用机械平台来控制IMU在不同的姿态下进行标定,同时使用最小二乘法等算法来进行误差估计和校准参数的求解。
IMU标定的结果对于定位、导航和姿态估计等应用非常重要。
准确的IMU测量结果可以提高飞行器、机器人等系统的运动控制和路径规划的精度,从而提升整个系统的性能和可靠性。
总之,IMU标定是一项重要的工作,通过消除传感器误差和干扰,可以提高IMU 的测量精度,进而提高相关应用的性能。
惯组标定原理
惯组标定原理
惯组标定是一种为惯性测量单元(例如加速度计和陀螺仪)提供准确测量结果的过程。
惯组标定原理基于以下假设:
1. 惯性测量单元的输出与外部物理参数之间存在线性关系。
2. 惯性测量单元的输出受到零飘(bias)和比例误差(scale factor error)的影响。
根据以上假设,惯组标定过程通常包括以下步骤:
1. 零飘校准:将惯性测量单元放置在静止状态下,并记录其输出值。
通过对这些输出值求平均,可以确定零飘误差的修正值,以便将其从实际测量中消除。
2. 比例误差校准:将惯性测量单元暴露在已知加速度或角速度水平下,并记录其输出值。
通过将实际加速度或角速度与测量输出值进行比较,可以确定比例误差的修正值。
3. 温度校准:许多惯性测量单元的性能会随着温度的变化而发生变化。
因此,在标定过程中,还需要考虑温度对测量结果的影响。
这可以通过将惯性测量单元暴露在不同温度下,并记录其输出值来实现。
以上步骤通常由专用的标定设备或系统完成。
通过对惯性测量单元进行准确的标定,可以提高其测量精度和可靠性,从而提高整个系统的性能。
imu的参数的标定
imu的参数的标定
IMU(惯性测量单元)的参数标定在导航和定位领域中起着非常
重要的作用。
IMU是一种能够测量和计算物体在空间中的加速度和
角速度的设备,它通常由加速度计和陀螺仪组成。
参数标定是为了
确保IMU能够准确地测量物体的运动状态,从而实现精准的导航和
定位。
首先,IMU的加速度计和陀螺仪需要经过零偏校准。
零偏是指
在没有外力或角速度作用下,传感器输出的信号不为零的偏差。
通
过零偏校准,可以消除这些误差,使得传感器在静止状态时输出为零。
其次,IMU的传感器还需要进行比例因子和非线性误差的校准。
比例因子是指传感器输出值与实际物理量之间的比例关系,而非线
性误差则是指传感器输出值与输入量之间的非线性关系。
通过校准
这些参数,可以提高传感器的测量精度和稳定性。
IMU的参数标定还包括对传感器的温度漂移和尺度因子进行校准。
温度漂移是指传感器在温度变化时产生的误差,而尺度因子则
是指传感器输出值与输入量之间的比例关系。
通过校准这些参数,
可以提高IMU在不同环境条件下的测量准确性。
总之,IMU的参数标定是确保传感器能够准确测量物体运动状态的关键步骤。
只有经过严格的参数标定,IMU才能够在导航和定位系统中发挥其最大的作用,为用户提供精准的定位和导航服务。
imu bias 标定算法
IMU(惯性测量单元)的偏置(bias)标定是为了准确估计传感器在没有外部影响时的静态输出。
IMU中通常包含加速度计和陀螺仪,这两种传感器在工作过程中可能会受到各种干扰,其中包括偏置。
一般来说,IMU的偏置标定算法可以分为静态标定和动态标定两种方法:
1.静态标定:
•将IMU固定在一个稳定的平面上,保持不动,记录其输出。
•根据传感器的输出计算出偏置。
2.动态标定:
•在运动中,利用IMU传感器收集数据,例如进行旋转、振动等动作。
•结合运动学方程,通过对传感器输出进行积分、微分等操作,估计出偏置。
为了提高标定的准确性,通常需要进行多次采样,并对数据进行滤波处理,以减少噪声的影响。
在实际的应用中,还可以考虑使用Kalman滤波器等技术来进一步提高偏置的估计精度。
需要注意的是,IMU的偏置可能随着时间和环境的变化而发生漂移,因此偏置标定通常需要定期进行,以保证传感器输出的准确性和稳定性。
IMU的准确标定对于导航、姿态估计等应用至关重要。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
实验结论:
每个测量点平均后的电压值为: wmean =[-4.1923 -1.2581 0.1924 1.6609 -0.7690 0.2032 2.1583 -3.7068 -0.5240 0.2507 2.6429 -3.2152 -0.2850 0.4382 3.1271 -2.7302 -0.0398 0.6896 3.6081 -2.2342 0.1476 0.9318 4.0061 -1.7577 0.1903 1.1769 4.0257]
1 陀螺仪的标定
实验目的:
1. 掌握陀螺仪标定的原理与方法 2. 熟悉测试转台的使用方法 3. 掌握最小二乘数据处理原理与方法
实验原理:
微机械陀螺仪的标定实验, 主要进行标度因数和零偏的测试。陀螺仪标度因 数是指陀螺仪的输出电压与输入角速率的比值, 是根据整个角速率测量范围内测 得的输入、输出数据,用最小二乘法拟合求得的直线斜率。设 角速率 为:
K 0.1846 2.4121 0.0112 0.0211
T
实验原理:
本实验利用重力场翻滚实验对 Model 2430 进行典型参数的测试并建立静 态数学模型。 加速度计的输入轴在重力场中的不同取向,从而使重力加速度所产 生的比力在输入轴和其它轴上有不同的分量作为输入, 再通过加速度计的输出电 压, 采用最小二乘法来辨识加速度计的误差模型系数。加速度计的输入按正弦规 律变化, 其输出也应以正弦规律变化。 加速度计可采用如下的静态数学模型方程:
画出图像为:
图 1 测量电压与角速度的关系
可以看到角速度是 90°/s 时的值偏离了直线,所以去掉,用-90°到 80° 的数据进行标定。 利用 MATLAB 对陀螺参数的标定结果为:
K 0.1957 0.0486
T
2 加速度计的标定
实验目的:
1. 掌握加速度计在重力场下的误差模型系数的辨识方法。 2. 理解谐波分析原理 3. 掌握最小二乘数据处理原理与方法
U K0 K1ai K2 a 2i K3ai ao
(4)
式中 U ——加速度计的输出,单位 V;
K 0 ——加速度计零偏值,单位 V;
K1 ——加速度计标度因数,单位 V/g;
K 2 ——二阶非线性系数,单位 V/g^2; K 3 ——交叉耦合系数,单位 V/g^2; ai ——输入轴所受加速度,单位 g; ao ——横向加速度,单位 g;
K ( T )1 TU
K0 K 1 , 即U K K2 K3
(6)
(7)
实验处理代码:
clc adim;%维数矩阵 a;%原始数据 Fa;%标定量的系数矩阵 %这三个数据在文件夹下,使用前先导入 amean=0;%存放每组数据的平均值 n=7;%多项式回归次数 for k=1:1:12 x1=0;%数据处理横标,维数为数据维数 x2=0;%存储原始数据的某一行 x3=0;%多项式回归值 x4=0;%剔除野值后的数据坐标 x5=0;%剔除野值后的数据 %输入原始数据到矩阵 x2 for i=1:1:adim(k) x2(1,i)=a(k,i);
U1 1 1 U 1 2 U 0 2 即U K , K U j 1 j
K ( T )1 TU
(2)
(3)
实验处理代码:
clc wdim;%维数矩阵 w;%原始数据 F;%估计变量的系数 %这三个数据在文件夹下,使用前先导入 wmean=0;%存放每组数据的平均值 n=7;%多项式回归次数 for k=1:1:27 x1=0;%数据处理横标,维数为数据维数 x2=0;%存储原始数据的某一行 x3=0;%多项式回归值 x4=0;%剔除野值后的数据坐标 x5=0;%剔除野值后的数据 %输入原始数据到矩阵 x2 for i=1:1:wdim(k) x2(1,i)=w(k,i); end x1 = 1:wdim(k);%定义横坐标 [p,S]=polyfit(x1,x2,n); %多项式回归 x3=polyval(p,x1);%求取多项式数值 x3=x3-0.002; x4 = find(abs(x3 - x2) <0.005); % 寻找实际值与多项式回归值小于一定范围 的值 x5=x2(x4); wmean(k)=mean(x5)%求取数据的平均值 end Kw=inv(F'*F)*F'*wmean';%利用最小二乘求标定因数
实验时将加速度计固定在三轴转台上, 利用转台位置模式来改变重力加速度 在加速度计输入轴方向的分量。 实验方法:逆时针旋转转台,每隔 30°记录 1 个数据点,直到转过 360° 回到原位置,共记录 12 组数据。每当转台转到指定位置稳定后,以 500Hz 连 续采集 30 秒取平均得到 1 个数据点,以减小信号噪声的影响。
转台输入, ai sin , ao cos ,忽略转台位置误差及初始安装误差后, 加速度计的输出可以简化为如下的静态数学模型:
U K0 K1 sin K2 sin 2 K3 sin cos
(5)
式中 ──转台转角,单位°。输入 n 个角速率,用最小二乘法拟合: amean =[-0.1462 -0.2014 -1.4577 1.0498 -2.2696 1.9114 -2.5792 2.2374 -2.2488 1.9055 -1.3586] 1.0090
画出图像为:
图 2 测量电压与转台旋转角度的关系
利用 MATLAB 对陀螺参数的标定结果为:
end x1 = 1:adim(k);%定义横坐标
[p,S]=polyfit(x1,x2,n); %多项式回归 x3=polyval(p,x1);%求取多项式数值 x3=x3+0.001;%均值校正 x4 = find(abs(x3 - x2) <0.005); % 寻找实际值与多项式回归值小于一定范围 的值 x5=x2(x4); amean(k)=mean(x5)%求取数据的平均值 end aK=inv(Fa'*Fa)*Fa'*amean';%利用最小二乘法进行标定
U j U 0 K j v j
Uj
为第 j 个输入
j
时陀螺仪输出电压的平均值,则陀螺仪输入输出的一元线性回归模型
(1)
式中 v j ——为残余误差;
K ——为拟合得到的标度因数;单位是 V/°
U 0 ——为拟合的零位电压;单位是 V
j ——为输入角速度,单位是°/s;
输入 n 个角速率,用最小二乘法拟合求得参数 K 和 U 0 的公式如下:
1 sin 0 sin 2 0 0.5sin 0 U1 2 1 2 1 4 1 sin 2 0.5sin U 1 sin 12 12 12 2 U12 1 sin 2 12 sin 2 2 12 0.5sin 4 12 12 12 12
