SolidWorks配置特征一、SolidWorks软件介绍SolidWorks作为一款三维计算机辅助设计（CAD）软件，被广泛应用于工程设计领域。
它提供了丰富的设计工具和功能模块，可以帮助工程师和设计师快速、高效地完成产品设计、模拟分析和制造工艺规划等工作。
而其中一个重要的功能模块就是配置特征。
二、配置特征的作用1. 提高设计效率SolidWorks的配置特征可以通过定义不同的配置选项，快速创建不同版本的零件或装配体。
工程师可以根据不同的设计需求和工艺要求，灵活选择不同的配置，并对每个配置进行独立的特征调整。
这样可以大大提高设计效率，减少重复性工作。
2. 管理多样性产品对于一些规格相似但参数不同的产品，可以通过配置特征模块进行管理。
不必为每种规格都创建一个独立的零件或装配体，只需定义相关的配置选项，就可以快速生成所需的产品版本。
这对于需要大量变体产品的企业来说，可以简化产品设计和管理流程。
3. 优化设计方案通过配置特征，工程师可以模拟多种设计方案，并快速进行比较分析。
在确定最优方案之前，可以方便地切换各种配置选项，并实时观察设计效果。
这有利于优化设计方案，降低产品开发成本，提高产品性能。
4. 自动化制造流程配置特征还可以帮助工程师在进行零件和装配设计的自动化生成相关的工程图、BOM表，甚至是NC编程代码。
这样有助于整合设计与制造流程，减少人为错误，提高工艺规划效率。
三、配置特征的实现方式1. 创建配置在SolidWorks中，创建配置特征可以通过选择目标零件或装配体，然后在特征设计中找到“配置特征”命令。
用户可以通过对话框界面，逐个定义不同配置选项，包括尺寸、位置、状态等。
2. 复制特征创建配置特征后，用户可以通过复制现有的特征，来为不同的配置进行设置。
这样可以节省大量时间，特别是对于一些重复性特征设置的情况。
3. 配置表管理SolidWorks通过配置表来管理不同配置的设置。
配置表可以按照不同规格、型号或参数来组织，方便用户进行查找和调整。
Solidworks软件介绍
SolidWorks公司成立于1993年，由PTC公司的技术副总裁与CV公司的副总裁发起，总部位于马萨诸 SolidWorks2010启动页面。
塞州的康克尔郡（Concord,Massachusetts）内，当初的目标是希望在每一个工程师的桌面上提供一套具有生产力的实体模型设计系统。
从1995年推出第一套SolidWorks三维机械设计软件至今，至2010年已经拥有位于全球的办事处，并经由300家经销商在全球140个国家进行销售与分销该产品。
1997年，Solidworks 被法国达索（Dassault Systemes）公司收购，作为达索中端主流市场的主打品牌。
SolidWorks的发展和荣誉SolidWorks软件是世界上第一个基于Windows开发的三维CAD系统，由于技术创新符合CAD技术的发展潮流和趋势，SolidWorks公司于两年间成为CAD/CAM 产业中获利最高的公司。
良好的财务状况和用户支持使得SolidWorks每年都有数十乃至数百项的技术创新，公司也获得了很多荣誉。
该系统在1995-1999年获得全球微机平台CAD系统评比第一名；从1995年至今，已经累计获得十七项国际大奖，其中仅从1999年起，美国权威的CAD专业杂志CADENCE连续4年授予SolidWorks最佳编辑奖，以表彰SolidWorks的创新、活力和简明。
至此，SolidWorks所遵循的易用、稳定和创新三大原则得到了全面的落实和证明，使用它，设计师大大缩短了设计时间，产品快速、高效地投向了市场。
SolidWorks软件是世界上第一个基于Windows开发的三维CAD系统，该系统在1995-1999年获得全球微机平台CAD系统评比第一名，从1995年至今，已经累计获得十七项国际大奖第一个基于Windows平台的三维机械CAD软件l第一个创造了FeatureManager特征管理员的设计思想l第一个在Windows平台下实现的自顶向下的设计方法l第一个实现动态装配干涉检查的CAD软件l第一个实现智能化装配的CAD公司l第一个开发特征自动识别FeatureWorks的软件公司l第一个开发基于Internet的电子图板发布工具(eDrawing)的CAD公司l等等l由于SolidWorks出色的技术和市场表现，不仅成为CAD行业的一颗耀眼的明星，也成为华尔街青睐的对象。
solidworks界面介绍
solidworks界面介绍SolidWorks是一种三维计算机辅助设计（CAD）软件，广泛应用于机械设计领域。
它的界面设计简洁直观，使用户能够快速上手并进行高效的设计。
下面将介绍SolidWorks的界面以及各个主要功能区域。
首先，启动SolidWorks后将打开“欢迎界面”，它提供了用户选择新建、打开或查看最近文件的选项。
在这里，用户可以开始一个新项目或打开最近的文件。
接下来，进入SolidWorks的主界面，包括菜单栏、工具栏、特征栏、特征管理器、绘图空间和属性管理器。
2.工具栏：位于菜单栏下方，是一系列常用功能的图标按钮。
它们提供了快速访问各种工具和命令。
根据用户的需求，可以自定义工具栏内容和布局。
3.特征栏：位于软件窗口的左侧，默认显示三个主要的特征栏：特征树、设计树和配置管理器。
特征树显示了设计中的实体和特征，设计树用于管理模块、零件和装配体，而配置管理器用于处理多种配置和变体。
6.属性管理器：位于绘图空间的右侧，显示所选实体的属性信息和操作选项。
通过属性管理器，用户可以修改实体的尺寸、材料、颜色、质量和几何等属性。
除了上述主要的功能区域外，SolidWorks还提供了其他一些重要的界面元素和工具，如状态栏、快速访问工具栏、任务窗格和标尺等。
1.状态栏：位于软件窗口的底部，显示了有关当前操作和状态的信息。
状态栏提供了关于选中实体、坐标系、单位、尺寸等的信息。
2.快速访问工具栏：位于菜单栏的右侧，提供了用户自定义的常用功能图标。
用户可以将特定的命令添加到快速访问工具栏，以便快速访问。
3.任务窗格：位于软件窗口的右侧，默认显示了特性管理器、设计库和文件管理器。
任务窗格提供了对所选对象的详细信息和操作选项。
4.标尺：位于绘图空间的上方和左侧，用于显示实体的尺寸和位置。
用户可以使用标尺来测量和定位实体，并创建约束和尺寸。
总体而言，SolidWorks的界面设计简洁明了，各个功能区域布局合理，使用户能够方便快速地进行三维建模和设计操作。
solidworks使用手册
Solidworks使用手册一、Solidworks简介1. Solidworks是一款常用的三维计算机辅助设计软件，可以帮助工程师和设计师快速、高效地进行产品设计和工程分析。
该软件在工程设计领域被广泛应用，并且拥有丰富的功能和强大的性能。
二、Solidworks的基本操作2. 在开始使用Solidworks之前，用户需要先了解一些基本的操作技巧和功能。
用户需要熟悉软件的界面布局和各个工具栏的功能，包括构建、绘图和分析等功能。
用户还需要了解如何创建零件、装配和图纸，以及如何进行模型修正和验证等操作。
三、Solidworks的建模技巧3. Solidworks的建模功能是其最核心的部分，因此用户需要掌握一些建模技巧。
使用正确的建模工具和技术对模型进行快速建模，然后通过参数化设计进行模型的灵活调整。
用户还可以尝试使用草图、实体、曲面和装配等功能进行更加复杂的建模操作。
四、Solidworks的分析功能4. Solidworks不仅可以进行建模设计，还能够进行工程分析。
用户可以利用软件提供的模拟、流体力学和结构分析等功能对产品进行性能测试和优化。
通过对分析结果进行评估和调整，用户可以提高产品的设计质量和性能。
五、Solidworks的图形表达5. 在使用Solidworks进行建模和分析之后，用户需要进行图形表达和文档输出。
软件提供了丰富的绘图和注释工具，用户可以根据需要制作详细的工程图、剖面图和装配图，并且支持各种文件格式的导出和打印。
六、Solidworks的进阶应用6. 对于熟练掌握Solidworks基本操作的用户来说，他们还可以尝试一些高级的应用技巧。
使用宏进行自动化设计，利用云评台进行协作设计和数据管理，以及运用Solidworks API进行二次开发等。
七、Solidworks的学习资源7. 为帮助用户更好地学习和应用Solidworks，软件冠方提供了丰富的学习资源，包括培训课程、视瓶教程和上线交流社区。
solidworks特点介绍
solidworks特点介绍
Solidworks是一款流行的三维计算机辅助设计软件，具有以下特点：
1. 用户友好：Solidworks具有直观的用户界面和易于使用的工具，使用户能够快速学习和使用软件。
2. 多功能性：Solidworks不仅可以进行三维建模和装配设计，还可以进行运动仿真、零件列表和图纸制作等工作。
3. 强大的建模工具：Solidworks提供了各种建模工具，包括基本几何形状、复杂曲面和自由曲线等，可以满足各种复杂的设计需求。
4. 数据管理：Solidworks提供了数据管理工具，允许用户管理设计文件、版本控制和协作设计。
5. 高效的装配设计：Solidworks提供了各种工具，使用户能够快速进行装配设计、测试和修改。
6. 兼容性：Solidworks可以与其他CAD软件兼容，允许用户在不同的平台上共享和交换设计文件。
7. 市场领先地位：Solidworks是市场领先的CAD软件之一，被广泛应用于制造、工业设计、机械工程和建筑等领域。
总之，Solidworks是一款功能强大、易于学习和使用的CAD软件，被广泛应用于各种设计和工程领域。
- 1 -。
SolidWorks配置功能简介

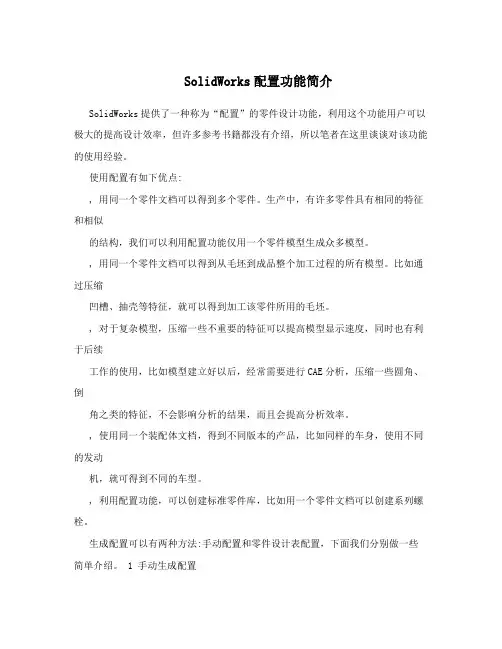

SolidWorks配置功能简介SolidWorks提供了一种称为“配置”的零件设计功能，利用这个功能用户可以极大的提高设计效率，但许多参考书籍都没有介绍，所以笔者在这里谈谈对该功能的使用经验。

使用配置有如下优点:, 用同一个零件文档可以得到多个零件。
生产中，有许多零件具有相同的特征和相似的结构，我们可以利用配置功能仅用一个零件模型生成众多模型。
, 用同一个零件文档可以得到从毛坯到成品整个加工过程的所有模型。
比如通过压缩凹槽、抽壳等特征，就可以得到加工该零件所用的毛坯。
, 对于复杂模型，压缩一些不重要的特征可以提高模型显示速度，同时也有利于后续工作的使用，比如模型建立好以后，经常需要进行CAE分析，压缩一些圆角、倒角之类的特征，不会影响分析的结果，而且会提高分析效率。
, 使用同一个装配体文档，得到不同版本的产品，比如同样的车身，使用不同的发动机，就可得到不同的车型。
, 利用配置功能，可以创建标准零件库，比如用一个零件文档可以创建系列螺栓。
生成配置可以有两种方法:手动配置和零件设计表配置，下面我们分别做一些简单介绍。
1 手动生成配置首先打开一个模型(这里的模型是笔者已经创建好的)，用鼠标点击特征管理器底部的配置管理器标签，切换到配置管理器。
缺省情况下，配置管理器中只有一个配置，其名称为“默认”，这个配置包含了模型设计的整个过程，将配置名称改为“标准模型”。
用鼠标右键单击配置根目录，弹出如图1所示快捷菜单。
从中选择〖添加配置〗命令，出现图2所示“添加配置”对话框。
在“配置名称”中输入新的配置的名称，还可以在“备注”中输入一段注解，以便其他人了解该配置的特点。
如果希望在新的配置中的模型使用别的颜色，可图1 以使“使用指定配置颜色”复选框有效，然后单击【颜色…】命令按钮，在出现的“颜色”对话框中选择自己喜欢的颜色。
这里输入新配置的名称为“剖视模型”，在备注中输入适当注释，确定。
您会发现，剖视模型配置项出现在配置目录中，同时标准模型配置项变为灰黑色(图3所示)，说明原配置关闭，而剖视模型配置被激活。
