长沙理工大学自动控制原理B考试试卷

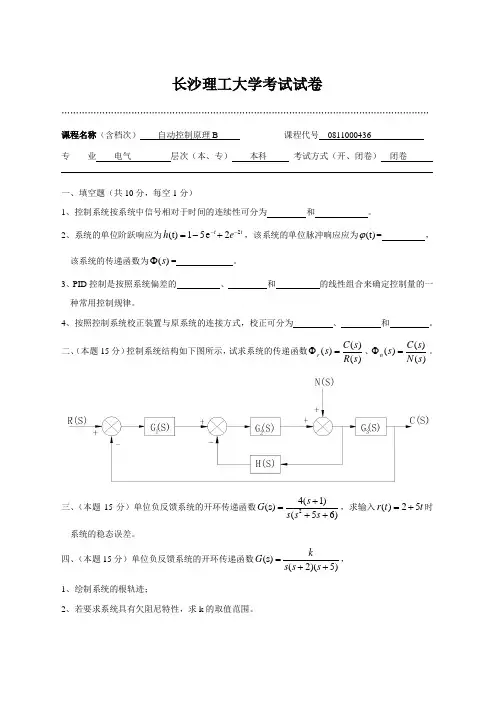

长沙理工大学考试试卷………………………………………………………………………………………………………………课程名称（含档次）自动控制原理B 课程代号 0811000436专业电气层次（本、专）本科考试方式（开、闭卷）闭卷一、填空题（共10分，每空1分）1、控制系统按系统中信号相对于时间的连续性可分为和。

2、系统的单位阶跃响应为2(t)15e 2t t h e --=-+，该系统的单位脉冲响应应为(t)ϕ= ，该系统的传递函数为()s Φ= 。

3、PID 控制是按照系统偏差的、和的线性组合来确定控制量的一种常用控制规律。

4、按照控制系统校正装置与原系统的连接方式，校正可分为、和。

二、（本题15分）控制系统结构如下图所示，试求系统的传递函数()()()r C s s R s Φ=、()()()n C s s N s Φ=。

三、（本题15分）单位负反馈系统的开环传递函数24(1)(s)(56)s G s s s +=++，求输入()25r t t =+时系统的稳态误差。

四、（本题15分）单位负反馈系统的开环传递函数(s)(2)(5)k G s s s =++， 1、绘制系统的根轨迹；2、若要求系统具有欠阻尼特性，求k 的取值范围。

五、（本题15分）系统的特征方程如下，请判断系统的稳定性，并确定系统特征根在S 平面上的分布情况。

1、43223450;s s s s ++++=2、43231031020;s s s s ++++=六、（本题15分）系统开环传递函数为2100(0.251)()(0.011)s G s s s +=+， 1、画出该系统的开环对数幅频特性曲线；2、计算该系统的相对裕量γ，并判断该系统的稳定性。

七、（本题15分）系统开环传递函数为10()(1)(21)G s s s =++，画出该系统的Nyquist 曲线，并判断该系统的稳定性。

自动控制理论模拟试卷及答案3

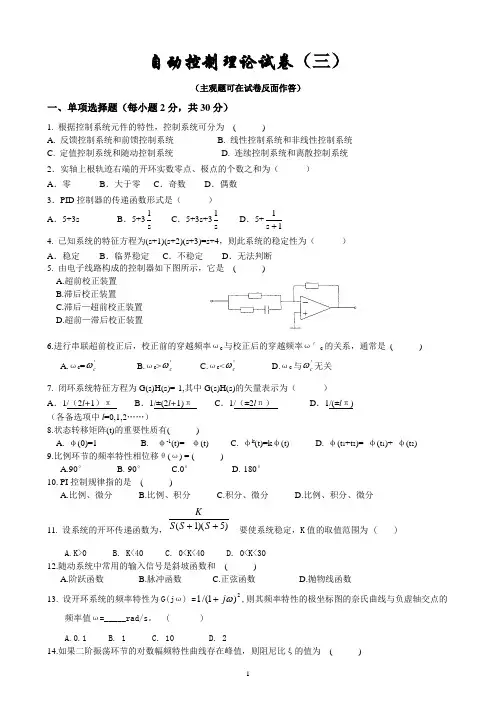

自动控制理论试卷（三）（主观题可在试卷反面作答）一、单项选择题（每小题2分，共30分）1. 根据控制系统元件的特性，控制系统可分为 ( )A. 反馈控制系统和前馈控制系统B. 线性控制系统和非线性控制系统C. 定值控制系统和随动控制系统D. 连续控制系统和离散控制系统2．实轴上根轨迹右端的开环实数零点、极点的个数之和为（）A ．零B ．大于零C ．奇数D ．偶数3．PID 控制器的传递函数形式是（）A ．5+3sB ．5+3s 1C ．5+3s+3s 1D ．5+1s 1+ 4. 已知系统的特征方程为(s+1)(s+2)(s+3)=s+4，则此系统的稳定性为（）A ．稳定B ．临界稳定C ．不稳定D ．无法判断5. 由电子线路构成的控制器如下图所示，它是 ( )A.超前校正装置B.滞后校正装置C.滞后—超前校正装置D.超前—滞后校正装置6.进行串联超前校正后，校正前的穿越频率ωc 与校正后的穿越频率ω′c 的关系，通常是 ( )A.ωc ='c ωB.ωc >'c ωC.ωc <'c ωD.ωc 与'c ω无关7. 闭环系统特征方程为G(s)H(s)=-1,其中G(s)H(s)的矢量表示为（）A ．1/（2l+1）πB ．1/±(2l+1)πC ．1/（±2l π）D ．1/(±l π)（各备选项中l =0,1,2……）8.状态转移矩阵(t)的重要性质有( )A. φ(0)=1B. φ-1(t)=- φ(t)C. φk (t)=k φ(t)D. φ(t 1+t 2)= φ(t 1)+ φ(t 2)9.比例环节的频率特性相位移θ(ω) = ( )A.90°B.-90°C.0°D.-180°10. PI 控制规律指的是 ( )A.比例、微分B.比例、积分C.积分、微分D.比例、积分、微分11. 设系统的开环传递函数为，)5)(1(++S S S K要使系统稳定，K 值的取值范围为 ( )A.K>0B. K<40C. 0<K<40D. 0<K<3012.随动系统中常用的输入信号是斜坡函数和 ( )A.阶跃函数B.脉冲函数C.正弦函数D.抛物线函数13. 设开环系统的频率特性为G(j ω) =2)1/(1ωj +,则其频率特性的极坐标图的奈氏曲线与负虚轴交点的频率值ω=_____rad/s 。
