家具常见结构形式1
第三章--木质家具结构及结构设计概要
（4）箱框的搁板接合：若搁板为拼板件用直角多榫跟旁板接合 ，较牢固 。若为其它板式部件宜于用圆榫 。槽榫接合可以在箱框构成后才插入中板 ， 装配较方便 ，但对旁板有较大削弱，慎用。
此种结构用于桌、椅类家具的支架三向接合 ，是现代家具常用的工艺结构。
3 .2 .2 .6 木框嵌板结构 在框架内嵌入人造板、实木板、玻璃、镜子等 ，统称为木框架嵌板。 （ 1）嵌板的方法
①槽榫法嵌板 ②裁口法嵌板
（ 2） 嵌板的技术要求 （ 3） 木框嵌板结构设计要点
家具结构设计
3.3 板式家具结构设计
3 .2 . 1 . 3 圆榫接合技术要求
圆榫接合时 ，可以一面涂胶也可以两面（榫头和榫眼）涂胶 ，其中两面 涂胶接合强度高 。如果一面涂胶应涂在榫头上，使榫头充分润胀以提高接合 力 。常用胶粘剂为冷固型脲醛树脂胶和聚醋酸乙烯酯乳液胶。 圆榫两端应倒角 ， 以便装配插接；表面沟纹最好用压缩方法制造， 以便存积 胶料 ，接合后榫头吸湿膨胀效果好，可以提高接合力 。圆榫直径一般为被接 合工件厚度的2/5~ 1/2, 圆榫长度一般为直径的3~4倍。
3 .2 . 1 . 5 梳齿榫接合技术要求
梳齿榫接合形式主要用于短料接长 ， 其榫头与榫槽也可一次铣削加工 ， 接合强度一般可达到整料强度的70%～80% 。装配时齿间涂胶，纵向加压挤 紧 ，侧向轻压防拱。
3 .2 .2 框式家具基本零部件结构形式
3 .2 .2 . 1 实木拼板结构
采用特定的接合方式将窄木板拼合成所需幅面的板材称为实木拼板， 其常用于各类家具的门板、台面及椅凳座板等实木部件中 。拼板的结构应 便于加工、接合牢固、形状尺寸稳定 。一般要求为：每块窄板宽度一般不 超过200mm,且树种、材质、含水率应尽可能一致。
木家具常见结构及连接方式
• (2) 裁口法嵌板：是在木框内侧开出搭口，用木螺钉或 圆钉将成型木条固定嵌板，使嵌板跟木框密切接合。这 种结构易于更换嵌板，常用于玻璃、镜子的安装。
• 裁口嵌板结构仍较繁琐，也可用成型木条将镜子直接嵌 在柜门上。如图所示。
嵌板方法
2 箱框件结构
• 2.1 箱框的概念与基本构件
•
箱框结构指用板材构成的框架结构。箱框用至少由3
单肩斜角切
双肩斜角闭口榫
双肩斜角开口榫
斜角开口贯通双榫
插入三角榫
图 斜角接合的基本方法
插入圆棒榫
1.3 框架中撑接合的基本方法
•
框架中撑接合的基本方法，主要有直角明
（暗）榫、直角纵向明（暗）榫，插入圆榫、
直角槽榫、直角双向开口榫、燕尾榫、对开十
字槽、分段直角榫对接等多种方法。如图所示。
直角不贯通单榫
块或3块以上的木板构成。箱框中间可设有若干块中板
（隔板、搁板）。
• 2.2 箱框角的接合方法
•
根据箱框接合后其周边板的端面是否外露，可分为直
角接合与斜角接合两种，如图8所示。
•
(1) 直角接合：其周边板的端面外露，欠美观，但接
合强度大，加工简便。为一般箱框常用的接合方法，其接
合的基本方法如图7所示。
• ② 箱框角接合为燕尾榫：论外观，全隐榫接合其榫端都 不露，最为美观；半隐榫接合有一面的榫端不外露，能 保证一面美观；明燕尾榫接合其榫端都露，最不美观。 为此，全隐燕尾榫多用于包脚前角的接合；半隐燕尾榫 可用于抽屉前角及其包脚后角的接合；明燕尾榫可用于 要求接合强度较大的箱框角接合；
• ③ 接合强度要求较大的箱框角接合，可采用斜 形多榫、直角多榫接合；如较大的包装箱、抽 屉后角的接合；
柜体结构讲解
柜体结构讲解柜体结构是指柜体的整体构造和组成部分。
柜体是一种常见的家具，用于存放物品和装饰空间。
它的结构设计直接影响着柜体的功能和使用效果。
一、柜体的基本结构柜体的基本结构通常由柜体门、柜体箱体和柜体脚组成。
柜体门作为柜体的出入口，通常采用开门和推拉两种形式。
柜体箱体是柜体的主体部分，它由背板、侧板、顶板和底板组成，形成一个封闭的空间。
柜体脚是支撑柜体的部件，通常采用可调节高度的脚，以适应地面的不平整。
二、柜体的材质柜体的材质多种多样，常见的有实木板材、人造板材和金属材质。
实木板材具有天然的美观和质感，但价格较高。
人造板材是将木材或其他纤维材料经过加工制成的板材，具有较好的稳定性和耐用性。
金属材质通常用于工业风格的柜体，具有坚固耐用的特点。
三、柜体的连接方式柜体的连接方式有多种，常见的有榫卯连接、螺丝连接和胶水连接。
榫卯连接是通过将柜体的板材切割成榫和卯的形状，然后互相嵌合在一起，形成牢固的连接。
螺丝连接是通过螺丝将柜体的板材固定在一起，这种连接方式灵活方便，但需要注意螺丝的选择和使用。
胶水连接是通过胶水将柜体的板材粘合在一起，形成坚固的连接，但需要注意胶水的质量和施工技巧。
四、柜体的功能设计柜体的功能设计应根据使用需求和空间布局进行合理的规划。
常见的功能设计包括储物功能、展示功能和隔断功能。
储物功能是柜体最基本的功能，它可以通过抽屉、隔板和储物柜等形式来实现。
展示功能是将柜体用于展示物品，可以通过玻璃门、开放式结构和照明设计等方式来突出展示效果。
隔断功能是将柜体用于划分空间，可以通过开放式结构和柜体高度的设计来实现。
五、柜体的装饰方式柜体的装饰方式有多种，常见的有贴面装饰、喷涂装饰和雕刻装饰。
贴面装饰是将木质贴面或其他材质的贴面粘贴在柜体的表面，以增加柜体的美观和质感。
喷涂装饰是将涂料喷涂在柜体的表面，可以选择不同的颜色和纹理来满足个性化的需求。
雕刻装饰是将图案或文字雕刻在柜体的表面，以增加艺术感和独特性。

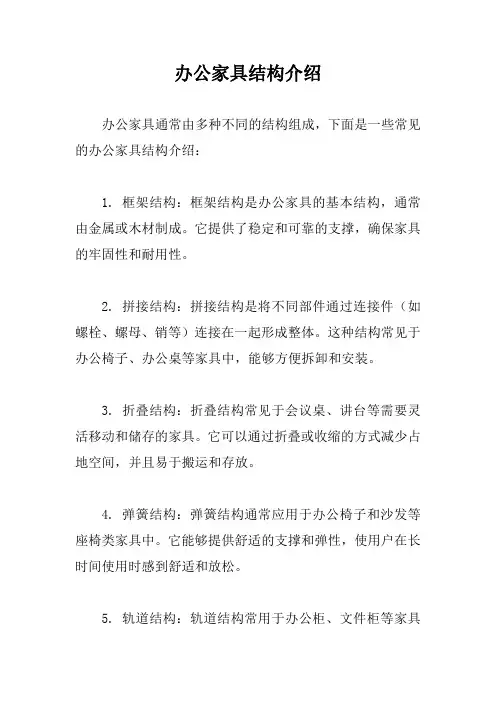

办公家具结构介绍
办公家具结构介绍
办公家具通常由多种不同的结构组成，下面是一些常见的办公家具结构介绍：
1. 框架结构：框架结构是办公家具的基本结构，通常由金属或木材制成。
它提供了稳定和可靠的支撑，确保家具的牢固性和耐用性。
2. 拼接结构：拼接结构是将不同部件通过连接件（如螺栓、螺母、销等）连接在一起形成整体。
这种结构常见于办公椅子、办公桌等家具中，能够方便拆卸和安装。
3. 折叠结构：折叠结构常见于会议桌、讲台等需要灵活移动和储存的家具。
它可以通过折叠或收缩的方式减少占地空间，并且易于搬运和存放。
4. 弹簧结构：弹簧结构通常应用于办公椅子和沙发等座椅类家具中。
它能够提供舒适的支撑和弹性，使用户在长时间使用时感到舒适和放松。
5. 轨道结构：轨道结构常用于办公柜、文件柜等家具
中。
它通过滑轨和导向件的设计，实现了柜门或抽屉的平稳推拉，并且能够方便快捷地存放和取出物品。
这些结构形式可以根据不同的办公家具类型和功能进行组合和调整，以满足用户的需求和使用习惯。
常见结构及连接方式概述
插入三角榫 图 斜角接合的基本方法
插入
常见结构及连接方式概述(PPT131页) 常见结构及连接方式概述(PPT131页)
常见结构及连接方式概述(PPT131页) 常见结构及连接方式概述(PPT131页)
常见结构及连接方式概述(PPT131页)
1.3 框架中撑接合的基本方法
开
常见结构及连接方式概述(PPT131页)
常见结构及连接方式概述(PPT131页) 常见结构及连接方式概述(PPT131页)
常见结构及连接方式概述(PPT131页) 常见结构及连接方式概述(PPT131页)
常见结构及连接方式概述(PPT131页)
（2）斜角接合的基本方法
斜角接合的概念：是指框架接合后，其立边 与帽头的端面都不外露。其特点是外表美观， 但接合强度较低。
法。
（1) 槽榫法嵌板： 是在木框立边与帽头的内侧 开出槽沟，在装配框架的同时将嵌板放入一次性 装配好。其结构特点不能拆更换嵌板。图中的为 槽榫法嵌板，三种形式的不同之处在于木框内侧 及嵌板周边所铣型面不同，这三种结构在更换嵌 板时都需将木框拆散。a结构能使嵌板盖住嵌槽， 防止灰尘进入嵌槽内。
(2) 裁口法嵌板：是在木框内侧开出搭口，用 木螺钉或圆钉将成型木条固定嵌板，使嵌板跟 木框密切接合。这种结构易于更换嵌板，常用 于玻璃、镜子的安装。
插入圆棒榫接 榫接
大格肩榫
开口燕尾
小格肩榫
大格肩榫
全格肩穿鼻榫
半格肩穿鼻榫
夹头榫、插肩榫
楔钉榫
霸王枨
1.4 框架嵌板结构
1.4.1 嵌板的概念 在框架内嵌入实木板、人造板、玻璃、镜子
等，统称为木框嵌板。 1.4.2 嵌板的方法 木框嵌板有槽榫嵌板和裁口嵌板两种基本方
中国古典家具常见的几种榫卯结构(附图)
中国古典家具常见的几种榫卯结构中国古典家具发展到了明清之际，除部分民间家具外，大部分宫家具及城市高档家具均采用了南洋的硬质木料，外表经水磨汤蜡处理，非常华美。
而内部则处理成半榫、闷钉、抄手榫等形式，保存外观的纹理齐整、线条顺畅。
圈口穿销是一种比较少见的结构，做工十分讲究，明代黄花梨万历柜及圈椅上应用，可作鉴定断代的依据。
半榫破头楔破头楔用在半榫之内，易入难出。
破头楔一旦在半眼的卯里撑开后，榫头将很难再退出，是一种没有可逆性的独特而坚固的结构，最适宜用在像抽屉桌桌面下的矮老等悬垂而负重的部件上。
这种作法不常使用，因为它没法修复，被称为“绝户活”。
中国古典家具结构方法──挤楔楔是一种-头宽厚，一头窄薄的三角型木片，将其打入榫卯之间，使二者结合严密，榫卯结合时，榫的尺寸要小于眼，二者之间的缝隙则须由挤楔备严，以使之坚固。
挤楔兼有调整部件相关位置的作用。
明式官帽椅上的管门钉苏式家具通身无一处透榫，也不施胶，只是在几个关键部位用几枚竹钉来固定。
这种竹钉俗称“管门钉”，取自古代管城门的兵士“管门丁”之意。
如图中所示，搭脑与扶手上的四颗竹钉其实起到了固定全身的作用走马销“走马”源于古建术语“走马板”，是活动自由的意思。
走马销是栽销的一种，即在两顺材之间，用燕尾状栽销连接，其巧妙的结构，可使二都既紧密结合，又可拆卸自如，所以又名“仙人脱靴”。
是罗汉床围板、太师椅扶手上最常见的方便用销。
穿销穿销是在栽销的基础上延长其一端，使其贯穿于牙板的内铡，一般穿销通常有梯形的角度，边沿有燕尾形的榫口，可在增强部件强度的同时，管束其干缩湿涨的方向，使二木永远贴紧。
栽销是在两顺向木材之间凿眼垂直栽上的薄方木片，以联结固定二者间的位置。
如在桌面心板之间，床牙板与大边之间等等。
半粘牙板用钉常见有清初精美的吴式家具，通身无一处透榫，也不施胶。
只是在几个关键部位用三两枚钉来固定。
历经数百年后仍完好如初。
常见的榫卯结构
常见的榫卯结构KB, 下载次数: 2032011-9-19 23:03 上传一、龙凤榫加穿带一块薄板不够宽,需要两块或更多块薄板拼起来才够宽时,就要用“龙凤榫加穿带”;如插图1所示先把薄板的一个长边刨出断面为斗个银锭形的长榫,再把与它相邻的那块薄板的长边开出下大上小的槽口,用推插的办法把两块板拼拢,所用的榫卯叫“龙凤榫”;这样可以加大榫卯的胶合面,防止拼缝上下翘错,并不使拼板从横的方各拉开;薄板依上法一一拼完,用胶粘牢后,横贯背面,开一下大上小的槽口,名叫“带口”；穿嵌一面做一梯形的长榫的木条,名叫“穿带”;带口及穿带的梯形长榫都一端稍窄,一端稍宽;长榫由宽处推向窄处,这样才能窗紧;穿带两端出头,留做榫子;穿带根数视拼板的长度而定,一般每隔40cm穿一根;最后在拼板的四周刨出榫舌,名叫“边簧”,以便装入木框里口的槽口内;二、攒边打槽装板上述用“龙凤榫加穿带”拼成的木板是为了装入攒边的木框而准备的;木框四根,两根长而出榫的叫“大边”,两根短而凿眼的叫“抹头”;在木框的里口打好槽,以便容纳木板边簧;穿带出头部分则插入大边上的卯眼内;把木板装入木框的做法叫“攒边打槽装板”；把薄板装入木框,使薄板能厚板使用,同时能把色暗无纹的木材断面完全隐藏起来,外露的都是美丽的木纹,所以是一种合理、美观而又节省的做法;传统家具的桌案面,柜门、柜帮、柜背等大都用此方法做成;说品天地：“趱边打槽装板”此种木工的造法,远在西周的青铜器上已反映出来了,它是木材使用的一项成功的创造;长期以来,此法在家具中广泛使用,如凳椅面、桌案面、柜门柜帮以及不同部位上使用的条环板等等,举不胜举;趱边打槽装板的优点是首先在将板心装纳在四根边框之中,是薄板能当厚板用;木板因气候变化难免胀缩,尤以横向的胀缩最为显著;木板装入四框,并不完全挤压,尤其在冬季制造的家具,更须为木板的膨胀留余地;一般板心只有一个纵边使鳔,或四边全不使鳔;装板的木框趱成后,与家具其他部位连结的不是板心,而是用直材造成的边框,伸缩性不大, 这样就使整个家具的结构不至由于面板的胀缩而影响起稳定坚实;木板断面没有纹理,装板后使木材断面隐藏起来,外露的都是花纹,色泽优美的纵切面;因此趱边打槽装板是一种经济、美观、科学合理的造法;三、楔钉榫楔钉榫是用来连接弧形弯材的一种十分巧妙的榫卯,圈椅的扶手,部分圆形桌、几的面和托泥用此法做成;楔钉榫基本上是两片榫头合掌式的交搭,但两片榫之端又各出小舌,小舌入槽后便使两片榫头紧贴在一起,管住它们不能向上或向下移动;此后更在搭口中部剔凿方孔,将一枚断面为方形的、头粗尾细的楔钉贯穿过去,使两片榫头在向左和向右的方向上也不能拉开,于是两根弧形弯形材便严密地接成一体了; 说品天地：关门钉,极少数明式家具在榫卯拍合后,用趱打眼,销入一枚木钉或竹钉,目的是使榫卯固定不动;北京匠师称之为“关门钉”,意思是门已关上,不再开了;修理古典家具,遇到这种情况时须将钉凿碎,方能拆卸,否则会把榫卯拆坏;良工制榫实在无此的必要,故疑此乃一般工匠所为,或因当时定制者有此要求,不得已而为之;四、抱肩榫抱肩榫是有束腰家具的腿足与束腰、牙条相结合时使用的榫卯;以有束腰的方桌为例,腿足在束腰的部位以下,切出45°斜肩,并凿三角形榫眼,以便与牙条的45°斜尖及三角形的榫舌拍合;斜肩上还留做上小下大、断面为半个银锭形的“挂销”,与开在牙条背面的槽口套挂,明及清前期的有束腰及牙条结结实实、服服贴贴地和腿足接合在一起;到清中期以后,也还是抱肩榫,挂销省略不做了,牙条和束腰也改为两木分做,比明及清前期的做法差多了;到清晚期,不仅没有挂销,连牙条上的榫舌也没有了,只靠用胶粘合,抬桌子时往往会把牙条掰下来,真是每下愈况了;五、霸王枨前代工匠会这样设想,桌子四足之间不用构件连接,而设法把腿足与连接起来,这样不会有枨子碍腿而能将桌面的承重直接分递到腿足上来;“霸王枨”正是为实现此种设想而创造出来的;霸王枨的上端托着穿带,用销钉固定,下端交代在腿足部靠上的地位;战国时已经在棺椁铜环上使用的“勾挂垫榫”,用到这里来真是再理想也没有了;枨子下端的榫头向上勾, 并且做成半个银锭形;腿足上的榫眼下大上小而且向下扣;榫头从榫眼下部口大处插入,向上一推,便勾挂住了;下面的空隙再垫塞木楔,枨子就被关住,拔不出来了;想要拔出来了不难,只须将木楔取出,枨子打下来,榫头落回到原来入口处,自然就可以拔出来了;枨名“霸王”,寓有举手擎天之意,用来形容远远探出、孔武有力的枨子倒是颇为形象的;六、夹头榫夹头榫是案形结体家具最常用的榫卯结构;四足在顶端出榫,与案面底面的卯眼结合;腿足上端开口,嵌夹牙条及牙头,故其外观腿足高出在牙条及牙头之上;此种结构,四足把牙条夹住,连接成方框,上承案面,使案面和腿足的角度不易变动,并能很好地把案面的重量分布传递到四足上来;夹头榫是案形结构的主要造法之一,也是明及清前期家具最常见的两种形式;说品天地：夹头榫结构：夹头榫是从北宋发展起来的一种桌案的榫卯结构,实际是连结桌案的腿子、牙边和角牙的一组榫卯结构;把高桌的腿足造成有显著的侧脚来加强它的稳定性,又把柱头开口、中佳“绰幕”的造法运用到桌案的腿足上来;制作时在案腿上端开口,嵌夹两段横木,将横木的两端或一端造成开口式样,继而将两断横木改成通长的一根,这样就成了夹头榫的牙条了,最后有在牙条之下加上了牙头;其优点在于加大了案腿上端与案面的接触面,增强了刚性结点,使案面和案腿的角度不易变动,同时又能把案面的承重均匀地分布传逸至四条腿足上;较常见的有五种：牙子牙头为一联,常见于明代黄花梨家具,是典型的“苏作”工;牙子牙头分作,常见于“苏作”的油桌或小条案;牙子牙头交接出现45度割角线,是一种很地道的作法;另外,夹头榫常见于紫檀的宫廷家具;一些善于应变的木工会用各种不同的方法单独连结牙头;有些是云形牙头用载榫嵌入牙条来固定；也有合掌榫结构；还有银锭形榫结构;银锭形榫结构是指用一银锭形榫锁住整个插兼榫的牙头,牙头的背面有一道浅槽固定住桌腿；民国和现代伪制家具的夹头榫作法,为“偷手”作法;七、插肩榫插肩榫也是案形结体使用的榫卯,外观和夹头榫不同,但在结构上差别不大;它的腿足也顶端出榫,和案面接合,上端也开口,嵌夹牙条;但腿足上端外皮削出斜肩,牙条与腿足相交处剔出槽口,当牙条与腿足拍合时,又将腿足的斜肩嵌夹起一,形成平齐的表面,故与夹头榫不同;插肩榫的牙条在受重下压时,可与腿足的斜肩咬合得更紧,这也是和夹头榫有所不同的地方;八、走马销走马销是“栽销”的一种,就是另外用木块做成榫豆栽到构件上去,而不是就构本身做成榫头,它一般安在可装可卸的两件构件之间;其做法是榫销下大上小,榫眼的开口是半边大、半边小;榫销从榫眼开口大的半边插入,推向开口小的半边,就扣紧销牢了;如要拆卸,还须退回到开口大的半边才能拔出;它和霸王枨有相似处,只是不垫塞木楔而已;九格肩榫结构大格肩虚肩：格肩部分和阳榫之间还凿剔开口的,为带夹皮的格肩榫,它又叫“虚肩”;带夹皮的由于开口,加大了胶着面,比不带夹皮的要坚牢一些,但倘用料不大,则因剔除较多,反而对坚实有损图;名词实肩：实肩是在横材两端做出榫头,在榫头的外侧做出45度等边直角三角形斜肩,三角形斜肩紧贴榫头,然后在竖材上凿出榫窝,并在外侧开出与榫头上三角形斜肩相等的豁口,正好与榫头上的斜肩拍合;格肩的作用,一是辅助榫头承担一部分压力,二是打破接口处平直呆板的气氛,这种做法称为大格肩;十一格肩榫结构小格肩实肩：大格肩有实肩和虚肩之分,小格肩都是实肩；小格肩是把紧贴榫头的斜肩抹去一节,只留一小部分,其目的是为了少剔去一些竖材木料,以增加竖材的承重能力,是一种较科学的做法;它既保持了竖材的支撑能力,同时也照顾到了辅助横材承重的作用;这种做法一般用于柜子的前后横梁或横带上;十二丁字形结合结构：丁字形结合的例子特多,大自桌或大柜的枨子和腿足的连结,次如衣架或四出头官帽椅的搭脑、扶手和腿足的相交,或杌凳横枨、椅子管脚枨与凳椅的腿足的相交,小至床围子、桌几花牙子的横竖材攒接;先说圆材的丁字形结合,如横竖材同粗,则枨子裹外皮做肩,榫子留在正中;如腿足粗于枨子,以无束腰杌凳的腿足和横枨相交为例,倘不交圈,则枨子的外皮退后,和腿足外皮不在一个平面上,枨子还是裹外皮做肩,榫子留在月牙形的圆凹正中;倘交圈的话,一圈椅的管脚枨和腿足相交为例,枨子外皮和腿足外皮在一个平面上,造法是枨端的裹半留榫,外半做肩;这样的榫子肩下空隙较大,有飘举之势,故有“飘肩”之称;北京匠师又因它形似张口的蛤蟆,故又称之曰“蛤蟆肩”;十三暗榫闷榫：暗榫的形式多种多样,仅就直材角接合而言,就有单闷榫和双闷榫;单闷榫是在横竖材的两头一个作榫头,一个作榫眼,双闷榫是在两个拼头处都作榫头,紧靠榫头处又凿出榫眼,使两个榫头可以互相插入对方的榫眼;由于榫头形成横竖交叉的形式,加强了榫头的预应能力,使整件器物更加牢固;名词平板角接合用燕尾榫而不外露的称“暗榫”,或叫“闷榫”；但由于榫头不外露,故板头根据板料的厚薄,均需留出一段45°的夹角做法,大大增加了工艺难度,但考究的硬木家具均采用暗榫而不用明榫;另外半榫也有称做暗榫的;说品天地：清中期宫廷家具的制作多使用暗榫,不论是广式风格还是苏式风格,都极少见到明榫,这显然是当时主理造办处的官员做了统一规定;但是暗榫的制作难度要远大于明榫,其要求榫卯的结合必须严丝合缝,因为暗榫加明楔是要不得的;暗榫加暗破头楔是绝活儿,永远拆不下来的,除非将其破坏;随着暗榫结构在家庭家具中的使用,清中期的民间硬木家具也有相当一部分使用了暗榫结构;十四直材角结合结构单闷榫十五直材角结合结构双闷榫十六角结合结构暗销一十六角结合结构暗销二十七直材角结合结构挖烟袋锅：“挖烟袋锅”做法:明清家具工艺术语;北方木工：把做“套榫”的作法称之谓“挖烟袋锅”;说品天地套榫：明清椅子的搭脑不出挑,与腿交接处不用夹头榫,常用腿料作方挖出榫,搭脑部位则挖方形榫眼,套接,故名;十八粽角榫结构：棕角榫因其外形像粽子角而得名,从三面看都集中到角线的是45度的斜线,又叫“三角齐尖”;多用于框形的连接;另外,明式家具中还有“四平式”桌,其腿足、牙条、面板的连接均要用棕角榫;此桌造型的特别之处在于桌面与腿采用的是双棕角榫结构, 这种形制的桌子具有典型的清式家具的特点;以下是棕角榫的手工制作图示量尺划线画线完毕榫卯制作榫卯制作榫卯制作榫卯制作榫卯制作棕角榫三个结构制作完成棕角榫的安装棕角榫安装完毕走马销常用在两个可移动的部件之间进行固定,因榫头和榫眼结合后需要拍一下才可以起到销合作用故称之为“走马销”;走马销有两部分组成,榫头部分是上部小下部大,榫眼部分是上部大下部小,榫头先插入榫眼直通部分向榫眼大小部分移动,上下部正好结合牢固;明清家具中座面与扶手的连接中常用此种榫卯结构,如太师椅、宝座扶手靠背、罗汉床围子板等;榫头构造图榫眼构造图走马销示意图十九燕尾榫拼合二十厚板出半榫拍抹头二十二厚板出透榫通榫拍抹头二十四厚板出透榫及榫舌拍抹头厚板拍抹头翘头与抹头一木连做三·平板角结合厚板闷榫角接合二十五平板明榫角接合二十六平板一面明榫角接合平板勾挂接合四·横竖材丁字形接合二十七圆材丁字形接合横、竖材粗细相等二十八圆材丁字形接合横材细、竖材粗、外皮不交圈二十九圆材丁字形接合横材细、竖材粗、外皮交圈、榫卯用蛤蟆肩三十方材丁字形接合榫卯用小格肩三十一方材丁子形接合榫卯用大格肩、实肩三十二方材丁字形接合榫卯用大格肩、虚肩方材丁字形接合两根横枨与直足相交,大格肩、虚肩,两枨出榫格方材丁字形接合两根横枨与直足相交,大格肩、虚肩,两枨出榫一三十三方材丁字形接合榫卯用齐肩膀三十四方材丁字形接合榫卯大进小出圆材丁字形接合裹腿做,两枨出榫格肩相抵圆材丁字形接合裹腿做,两枨出榫一长一短方材丁字形接合裹腿做,两枨出榫一长一短椅子管脚枨赶枨前后低,两侧高椅子管脚枨赶枨步步高柜子底枨两枨互让各用大进小出榫。
榫卯结构家具设计
摘要榫卯结构在历代实木家具的设计和制作中都占有重要的地位，是科学性与艺术性高度统一的结构组合方式，同时榫卯结构也是中国传统家具的一个重要标志性特征。
榫卯结构家具的连接方式简洁明了，而且做工精细，实用性很强也很美观，这些特点直接和间接的影响着世界各地的家具文化，它透露着自然，原始与结构的美。
它深厚的历史底蕴和丰富的文化内涵已成为了中国传统文化的重要组成部分。
榫卯结构中的连接方式和结构自身的形式美等特征可以在书房家具中得到具体的体现。
随着工业化的发展，现在榫卯结构用的越来越少，因为其加工工艺复杂，材料要求高，不适合大批量生产，但它是我们传统文化的精髓。
在提倡地域传统工艺振兴的背景下，我们需要对榫卯结构进一步的搜集和了解，在数字化留存的同时，重新了解传统的榫卯结构，并且以新的视角将其与现代相结合，为传统榫卯工艺注入创新设计理念。
本论文是以传统榫卯结构为切入点，对榫卯结构家具的国内外现状进行分析并列举实际例子，寻找出其中的优点和不足的地方，收集整理有关榫卯结构书房家具的资料，并对其进行实地考察，以及对家具的材料进行全面的分析。
了解现代人们的心理需求，根据设计调研分析对其进行设计定位，使榫卯结构在书房家具设计中得以创新运用。
关键词：榫卯结构；书房家具；创新设计ABSTRACTThe mortise and tenon structure plays an important role in the design and production of real wood furniture in the past dynasties. It is a combination of scientific and artistic unity. At the same time, mortise and tenon structure is also an important symbol of Chinese traditional furniture. The connection of mortise and tenon structure furniture is concise and concise, and the workmanship is fine, the utility is very strong and beautiful. These features directly and indirectly affect the furniture culture all over the world. It reveals the beauty of nature, primitive and structure. Its profound historical background and rich cultural connotation have become an important part of Chinese traditional culture. The connection mode and the form beauty of the mortise and tenon structure can be embodied in the study furniture. In the background of promoting the revitalization of the traditional regional technology, we need to further collect and understand the mortise and tenon structure. At the same time, we should re understand the traditional mortise and tenon structure, and combine it with the modern view with a new angle of view, and inject new ideas into the traditional mortise and tenon technology.This paper takes the traditional mortise and tenon structure as the breakthrough point, analyzes the status of the mortise and tenon structure furniture at home and abroad and enumerates the actual examples, finds out the advantages and disadvantages, collects and collates the information about the mortise and tenon structure of the book house furniture, and carries out a field investigation to it, and makes a comprehensive analysis of the furniture materials. . Understand the psychological needs of modern people, design and locate them according to the design investigation and analysis, so that the mortise and tenon structure can be used in the study of furniture design.Key words: Tenon and mortise structure; Study furniture; Innovative design.第1章绪论1.1 课题背景榫卯结构具有几千年的历史，是我们传统家具工艺的基石，是充满中华民族智慧的传统工艺。
家具结构设计课件2框式家具
接合较简便，接合强度较榫低而较圆钉高，常在接合面加胶以提高 接合强度。
应用同圆钉接合，还适用于面板、脚架固定与需多次拆装处（拆装 时不加胶）
结合技术要求： 木螺钉须在横纹理方向拧入持钉件，纵向拧入接合强度低，
应避免采用。 被固紧件的孔需预钻，与木螺钉之间采用松动配合。 被固紧件太厚（超过20mm）时，常采用螺钉沉头法以避免螺
钉太长。 3）胶接合
单纯依靠接触面间的胶合力将零件连接起来，两零件胶接面都 需为纵向平面。
用于板式部件的构成和实木零件的拼宽、加厚。
第二节 框式木家具基本部件的结构
家具的木质结构部分由五种基本部件构成，分别为方材、拼板、板式部 件、木框和箱框。基本部件间需要适当的相互连接（如榫、金属连接件）， 他们本身也有一定的构成方式。 本节主要介绍框式家具基本部件的结构和设计要点。 一、方材
注意：a值系列6.4，7.9，9.5，12.7，15.9mm优先取9.5mm 当B>6a时需改为减榫
优先确保榫眼底至材底距离C≥6mm
榫端四边倒角1.5×45° 保证榫孔距材边f ≥（6~8）mm（硬 材取小值）
直角减榫的尺寸及相关技术
尺寸名称 减榫短舌宽 减榫短舌长 减榫榫宽 减榫榫间距离
取值
4B>A≥2B 双榫
A≥4B 多榫
注意：遇到下列情况之一时，需要增加榫头的数目
⑴要求提高接合强度
⑵按上表确定数目的榫头厚度尺寸太大，一般榫厚以 9.5mm为适度，以15.9mm为极限
B、直角榫榫头的尺寸
尺寸名称
取值
榫头厚度 榫头宽度 榫头长度 榫间距离 榫肩宽
∑a≈（1/2）A b=B L=3a t=a t1≥1/2a t2=（0~1/2）a
实木家具角部补强结构形式分析与改良
实木家具角部补强结构形式分析与改良实木家具在现代家居装饰中受到了越来越多消费者的青睐，因其天然、环保、美观等特点受到了很多人的喜爱。
实木家具也存在一些问题，例如角部容易受力集中而导致断裂等问题，这就需要对实木家具的角部补强结构形式进行分析，并提出改良的方案。
实木家具角部补强结构形式通常可以分为以下几种：1. 榫卯结构榫卯是一种非常古老的家具连接方式，通过互相榫入和卯合的方式来连接实木家具的各个部件。
这种结构形式在一定程度上可以增加家具的稳固性和承重性。
由于榫卯结构的制作比较复杂，需要高超的加工技术和较高的成本，因此在现代家具中并不常见。
2. 钢板加固结构在一些大型的实木家具上，为了增加家具的承重能力和稳定性，常常在家具的角部采用钢板加固结构。
这种结构形式可以有效地防止家具因角部受力不均而导致的断裂问题，提高了家具的使用寿命。
钢板加固结构会增加家具的制作成本和重量，不够美观，且容易生锈，因此也并不是最理想的选择。
3. 插销结构在一些小型的实木家具上，通常会采用插销结构来加固家具的角部。
插销结构通过在家具的角部插入木钉或螺钉，使家具的各个部件紧密连接在一起。
这种结构形式制作简单、成本低，且能够增加家具的稳定性。
插销结构的承重能力有限，只适合于小型家具的加固。
二、实木家具角部补强结构的改良方案针对实木家具角部补强结构存在的问题，我们可以尝试采用以下几种改良方案：在实木家具的角部加强结构中，我们可以尝试将榫卯结构和插销结构相结合。
在设计实木家具时，可以在角部设计榫卯结构，然后再在榫卯处采用插销结构加固。
这样既可以提高家具的承重能力和稳定性，又可以降低制作成本。
2. 利用现代材料加固角部除了传统的木质结构外，我们还可以尝试利用一些现代材料来加固实木家具的角部，例如使用碳纤维、玻璃钢、聚合物材料等。
这些现代材料具有较高的强度和韧性，可以有效地增加家具的稳定性和承重能力，且不易生锈，具有较长的使用寿命。
3. 采用机械连接结构在一些大型的实木家具上，可以考虑采用机械连接结构来加固角部。
家具常见结构形式1
◇ 木条接合：在胶合件两端锯上槽榫，将木 条施胶后插入槽内。接合强度较高，加工方便， 但欠美观。
◇ 塞角接合：加工简单，但木材端部显露在 表面，适于做内部衬料，塞角可用木螺钉或 圆榫加固。
◇ 格角榫接合：借助于桌脚的格角榫接合，再通过 头颈线进行巧妙的搭接，用木螺钉旋紧，使望板牢 固地接合在一起。外形美观，适于中、高级的圆桌， 茶几等的锯制曲线形望板的联接。
（4）矩形木条镶端法
（5）涂料封端法 既用树脂涂料涂在拼板的端面 上，使之形成连续牢固的涂膜，以防止空气中的水 分从拼板端面进入而破坏拼板的胶层。
4 弯曲件结构
各种曲线具有圆滑、柔和、变化、活泼、 的动态感，故弯曲件在家具中应用相当普遍 用以提高家具的美观性。如圆形台面、椭圆 形镜框、曲线形扶手等。
(2) 裁口法嵌板：是在木框内侧开出搭口，用 木螺钉或圆钉将成型木条固定嵌板，使嵌板跟 木框密切接合。这种结构易于更换嵌板，常用 于玻璃、镜子的安装。
裁口嵌板结构仍较繁琐，也可用成型木条将镜 子直接嵌在柜门上。如图所示。
嵌板方法
2 箱框件结构
2.1 箱框的概念与基本构件
箱框结构指用板材构成的框架结构。箱框用 至少由3块或3块以上的木板构成。箱框中间可设 有若干块中板（隔板、搁板）。
斜角接合的基本方法主要有： 双肩斜角暗榫接合、双肩斜角交叉暗榫接合， 双肩斜角开口榫（单、双）接合，单肩斜角明 （暗）榫接合，插入暗榫接合，插入明榫接合， 插入圆榫接合。如图。
单肩斜角切
双肩斜角闭口榫
双
肩斜角开口榫
斜角开口贯通双榫 圆棒榫
插入三角榫
图 斜角接合的基本方法
插入
1.3 框架中撑接合的基本方法
根据弯曲件的制造工艺不同，可分为锯 制弯曲件、实木加压弯曲件、薄木胶合弯曲 件三大类型。现介绍如下：
金属家具结构形式与生产流程
金属家具结构形式与生产流程引言金属家具作为一种常见的家居装饰，以其耐用、美观、结实等特点受到广大消费者的喜爱。
本文将介绍金属家具的结构形式和生产流程，以帮助读者更好地了解金属家具的制作过程。
一、金属家具结构形式金属家具的结构形式多种多样，常见的有以下几种：1. 悬挂式结构悬挂式结构是将金属制作成框架，采用悬挂方式固定在墙壁上。
这种结构形式常见于衣帽架、酒架等家居用品。
悬挂式结构不仅节省空间，而且便于使用和清洁。
2. 翼式结构翼式结构是将金属板材弯曲成翼形，通过焊接或螺栓连接形成金属家具的稳定结构。
这种结构形式常见于椅子、餐桌等家具。
翼式结构设计合理，既保证了家具的稳定性，又能赋予家具独特的造型。
3. 网格结构网格结构是将金属条或金属管制作成网格状，通过焊接或螺栓连接形成金属家具的结构。
这种结构形式常见于花架、书架等家具。
网格结构简洁大方，透气性好，适合放置物品。
4. 筒式结构筒式结构是将金属管制作成筒状，通过焊接或螺栓连接形成金属家具的结构。
这种结构形式常见于衣柜、鞋柜等家具。
筒式结构不仅稳定，而且可根据需求进行组合，使家具更加灵活。
二、金属家具生产流程金属家具的生产流程包括原材料准备、加工制作和表面处理三个主要阶段。
1. 原材料准备金属家具的主要原材料为金属板材、金属管和金属条。
在生产过程中，需要对原材料进行切割、折弯、焊接等处理。
原材料的质量和规格对于制作金属家具至关重要。
2. 加工制作加工制作是金属家具生产的核心环节。
根据设计图纸和要求，将原材料进行切割、折弯、焊接等加工工艺。
通过这些加工工艺，将金属原材料转化为成品。
3. 表面处理在完成金属家具的基本制作后，还需要进行表面处理。
表面处理包括喷涂、抛光、镀铬等工艺，以提高金属家具的美观度和防腐性能。
表面处理的质量直接影响着金属家具的产品质量。
结论金属家具的结构形式多样化，可以根据不同需求进行选择。
金属家具的生产流程包括原材料准备、加工制作和表面处理三个主要阶段。
柜体类家具的结构分析--柜身为“躯”,门板为“面”
柜体类家具的结构分析--柜身为“躯”，门板为“面”前言：柜体类家具的组成单元中，柜身为主体框架，是整体结构的基础，影响家具的牢固与稳定。
门为柜体的封盖部分，是主要可视面，决定了家具的美观与体验。
柜身与门组成了柜类家具的“身躯”和“脸面”。
一、柜身的组成与结构形式1）柜身组成部件的称谓不同零部件通过组合与连接构成不同的结构单元，柜身作为主要单元，是由不同的板件组合而成。
根据这些板件的位置和作用，它们被赋予不同的称谓以示区别，了解这些板件的称谓也更加有利于对柜身结构的认识和把握。
图1柜身组成部件的称谓如图1所示，柜身通常是由上下的顶板、底板；左右两边的左侧板、右侧板；中间垂直方向的中侧板或中竖板、水平方向的固定搁板；后面的背板；以及脚线或脚盒共同组成。
不同位置与作用的板件在实际组合中存在差异，它们各自具有不同的结构特点，以适配不同的产品需要。
2）侧板与顶、底板的组合结构侧板与顶板、侧板与底板，各自的组合结构通常有两种，在图2与图3所示的结构中，你能发现有什么不同吗？图2两种侧板与顶板的结构图3两种侧板与底板的结构（1）侧包顶所谓“侧包顶”，即由侧板包住顶板，是柜类家具最为常见的组合结构，多用于到顶的柜身，见图4。
图4柜身中的“侧包顶”结构（2）顶包侧所谓“顶包侧”，即由顶板包住侧板，多用于不到顶的柜身，如桌、台类的类柜体家具，见图5。
图5柜身中的“顶包侧”结构（3）侧包底所谓“侧包底”，即由侧板包住底板，是非常常见的一种柜身组合结构，多用于顶柜，没有脚盒的类型，见图6。
图6柜身中的“侧包底”结构（4）底包侧所谓“底包侧”，即由底板包住侧板，见图7。
图7柜身中的“底包侧”结构3.中间垂直板件与顶、底的组合结构如图8所示，柜体内部的垂直板件与上下顶、顶板有三种结构方式：既断顶板、又断底板的称为中侧板；既不断顶板，又不断底板的称为中竖板；只断顶板或只断底板的也称为中竖板。
图8中间垂直板与顶、底板的组合结构4.背板与侧板的组合结构（1）插槽式背板槽插式背板即在左右侧板、顶底板上各开一个槽，然后将背板卡入槽内，多用于橱柜背板、部分衣柜背板、抽屉背板，见图9。
结构大全
中国古典家具结构介绍大全可能有的朋友对中国古典家具结构了解的不是很多，现整理下，但愿对你了解古典家具有点帮助。
夹头榫红木古墩台TOP从八品•布政使照磨帖子82积分132金币132 枚礼券0 张在线时间4 小时最后登录2楼(沙发)大中小发表于 2009-01-1609:53:03 只看该作者榫抱肩榫：抱肩榫是有束腰家具的腿足与束腰、牙条相结合时使用的榫卯结构。
也可以说是家具水平部件和垂直部件相连接的榫卯结构。
抱肩榫是结构复杂的榫卯结构，因为要解决腿足与面板、腿足与束腰、腿足与腿足之间的连接。
以有束腰的方桌为例，腿足的上端，做出两个相互垂直但不连接的半榫头，这是与桌面2009-2-11∙发短消息∙加为好友∙当前离线相连的。
在与束腰相接的部位，要做出45度角的斜肩，并凿三角形榫眼，以便与牙条的45度的斜尖及三角形的榫舌相接。
斜尖上还留做上小下大、断面为半个银锭形的‘‘挂销”，与开在矛条背面的槽口套挂。
明及清前期的有束腰家具，牙条与束腰是用一块独木做出的，凭此挂销，可使束腰及牙条和腿足牢固地连接在一起。
这是抱肩榫的标准做法。
清中期以后，抱肩榫的做法就开始简化，挂销省略不做了，为了省料，牙条和束腰也改为用两块木条单独做了。
到清代晚期，抱肩榫的做法进一步简化，连牙条上的榫舌也没有了，只靠用胶粘合。
桌子的牢固程度大大降低。
霸王枨：霸王枨是用于方桌、方凳的一种榫卯，也可以说是一种不用横枨加固腿足的榫卯结构。
在制作桌子时，为增加四条腿的牢固性，一般要在桌腿的上端加一条横枨即可。
但有时要制作造型清秀的桌子，又嫌四条横枨碍事，但又要兼顾桌子牢固，于是就可采用“霸王枨”。
霸王枨为s形，上端与桌面的穿带相接，用销钉固定，下端与腿足相接（位置在本来应放横枨处）。
枨子下端的榫头为半个银锭形。
腿足上的榫眼是下大上小。
装配时，将霸王枨的榫头从腿足上榫眼插入，向上一拉，便勾挂住了，再用木楔将霸王枨固定住。
夹头榫：是制作案类家具常用的榫卯结构。
榫卯结构特点介绍
榫卯结构特点介绍榫卯结构是一种古老而普遍存在于建筑、家具等领域的结构形式。
它具有良好的稳定性和耐久性，并能够满足复杂建筑和家具设计的要求。
本文将介绍榫卯结构的特点及其在不同领域中的应用情况。
榫卯结构的特点1. 牢固稳定榫卯结构是通过将榫（即凸柱）嵌入卯（即凹槽）中，使构件之间产生紧密接合的结构形式。
这种结构可以使构件之间紧密衔接，使得整个结构更加牢固稳定。
榫卯结构还可以降低因热胀冷缩、风吹雨淋等环境因素引起的松动、变形等问题，保证了结构的长期稳定性。
2. 精度高榫卯结构需要精确加工才能够实现其稳定性和密闭性。
为了达到高精度，制造过程中需要使用专业的加工设备和技术，加工后还需要进行严格的检测。
这种技术要求使得榫卯结构通常用于对精度要求较高的场合，如建筑、家具等领域。
3. 可拆卸性强榫卯结构不需要使用胶水或其它固定剂，构件可以通过卯的凹槽和榫的凸柱自身的连接力来稳定地支撑起整个结构。
这使得榫卯结构在需要进行拆卸和组装的场合非常方便，预制了榫卯连接处的构件可以在现场组装完成整个结构。
4. 良好的耐久性榫卯结构经过精密的设计和制造后，可以经受住很长时间的使用。
相比于普通的钉子或螺丝连接，在同样的使用时间里，榫卯连接在稳固性和耐久性上都更加优越。
在建筑和家具等领域中，榫卯结构可以使大型结构更加牢固稳定，降低使用寿命中的维修和更换成本。
榫卯结构的应用榫卯结构是一种非常常见的结构形式，广泛应用于建筑、家具、工艺品等领域。
以下是一些常见的应用场景。
1. 建筑榫卯结构在中国古建筑中应用极为广泛，其中最著名的莫过于中国古代以木材为主的宫殿、寺庙等建筑。
这些建筑结构中的榫卯连接处是依据一定的几何规律进行设计和制造的，用以保证这些建筑在长期风雨侵蚀中能够保持稳定和完整。
2. 家具榫卯结构通常应用于对精度有严格要求的家具，如椅子、桌子等。
这种结构的特点使得它可以在不需要使用胶水或螺丝的情况下实现高精度及稳定性。
同时，对于家具制造者来说，榫卯结构也更加方便检测，可以保证家具的品质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(2)阶梯面拼接
（2）又称裁口拼， 是将被接合面刨削 成阶梯形的平直光 滑的表面，仅借助 胶进行拼接。这种 拼板的接合强度比 平拼的要高，拼板 表面的平整度也较 好。但材料消耗也 相应增加，比平拼 多6一8％。
(3) 槽榫（簧）拼接
亦称企口拼接，
将拼接面刨削成直角
形的槽榫（簧）或榫
槽，借助胶接合。此
◇ 木条接合：在胶合件两端锯上槽榫，将木 条施胶后插入槽内。接合强度较高，加工方便， 但欠美观。
◇ 塞角接合：加工简单，但木材端部显露在 表面，适于做内部衬料，塞角可用木螺钉或 圆榫加固。
◇ 格角榫接合：借助于桌脚的格角榫接合，再通过 头颈线进行巧妙的搭接，用木螺钉旋紧，使望板牢 固地接合在一起。外形美观，适于中、高级的圆桌， 茶几等的锯制曲线形望板的联接。
全格肩穿鼻榫
半格肩穿鼻榫
夹头榫、插肩榫
楔钉榫
霸王枨Leabharlann 1.4 框架嵌板结构1.4.1 嵌板的概念 在框架内嵌入实木板、人造板、玻璃、镜子
等，统称为木框嵌板。 1.4.2 嵌板的方法 木框嵌板有槽榫嵌板和裁口嵌板两种基本方
法。
（1) 槽榫法嵌板： 是在木框立边与帽头的内侧 开出槽沟，在装配框架的同时将嵌板放入一次性 装配好。其结构特点不能拆更换嵌板。图中的为 槽榫法嵌板，三种形式的不同之处在于木框内侧 及嵌板周边所铣型面不同，这三种结构在更换嵌 板时都需将木框拆散。a结构能使嵌板盖住嵌槽， 防止灰尘进入嵌槽内。
(2) 裁口法嵌板：是在木框内侧开出搭口，用 木螺钉或圆钉将成型木条固定嵌板，使嵌板跟 木框密切接合。这种结构易于更换嵌板，常用 于玻璃、镜子的安装。
裁口嵌板结构仍较繁琐，也可用成型木条将镜 子直接嵌在柜门上。如图所示。
嵌板方法
2 箱框件结构
2.1 箱框的概念与基本构件
箱框结构指用板材构成的框架结构。箱框用 至少由3块或3块以上的木板构成。箱框中间可设 有若干块中板（隔板、搁板）。
燕尾榫 5.插入圆榫 6.插入木条 7.嵌木条 8. 螺钉
(2) 斜角接合的基本方法
箱框斜角接合的概念：是指其周边板的端面均不 外露，较美观，但强度略低。主要用于外观要求较高 的箱框接合。
全隐燕尾榫接合：接合强度较前两者低，承受 板材的纵向拉力大于斜开口多榫。且外表美观。多 用于箱子、包脚的前角接合。
框架中撑接合的基本方法，主要有
直角明（暗）榫、直角纵向明（暗）榫，
插入圆榫、直角槽榫、直角双向开口榫、
燕尾榫、对开十字槽、分段直角榫对接
等多种方法。如图所示。
直角不贯通单榫
闭口燕尾榫
斜
口燕尾榫
带企口直角明榫接合
对开十字槽接合
直角暗榫十字对接
插入圆棒榫接 榫接
大格肩榫
开口燕尾
小格肩榫
大格肩榫
槽榫接合：开横槽的板的端部易崩裂，强度较 低，适用于硬阔叶材箱框接合。可做抽屉的角接合 及包脚的后角接合。
图 箱框斜角接合的基本方法
1.全隐燕尾榫 2. 槽榫 3. 插入木条（斜角）4. 塞角
2.3 隔板与搁板接合的基本方法
图 箱框中板接合的基本 方法
1．直角槽榫接合 2．燕尾槽榫接合 3．半燕尾槽榫接合 4．穿入木条接合 5．插入圆榫接合 6．直角多榫接合 7．木条和螺钉接合 8．搁扦接合
2.2 箱框角的接合方法 根据箱框接合后其周边板的端面是否外露，
可分为直角接合与斜角接合两种，如图8所示。 (1) 直角接合：其周边板的端面外露，欠美
观，但接合强度大，加工简便。为一般箱框常用 的接合方法，其接合的基本方法如图所示。
图 箱框直角接合的基本方法
1.直角开口多榫 2.斜形开口多榫 3.明燕尾榫 4.半隐
平拼的方法类似。若
是胶拼软质木材可用
竹钉代替圆榫进行拼
接。
(7) 明螺钉拼接
即从一拼板的背面 钻出拼板侧面的螺 杆孔，在另一拼板 的拼接面钻有螺钉 孔，在两拼板侧面 涂胶后放平、对齐， 用木螺钉加固即可。 此法工艺简单，接 合强度高，并能节 约木材。但钻螺杆 孔时要破坏拼板的
背面的整体结构。
（8）暗螺钉拼接
直角开口贯通单（双）榫接合 合
直角开口不贯通单（双）榫接
（1）直角接合的基本方法
直角闭口不贯通单（双）榫接 合
•插入圆棒榫
（1）直角接合的基本方法
直角半开口贯通单榫 通单榫
直角半开口不贯
连接件接合 口燕尾榫
直角闭口不贯通榫
开
（2）斜角接合的基本方法
斜角接合的概念：是指框架接合后，其立边 与帽头的端面都不外露。其特点是外表美观， 但接合强度较低。
常见结构及连接方式
家具结构类型
1 框架件结构 2 箱框件结构 3 板式部件结构 4 弯曲件结构 5 脚架结构
1、 框架件结构
1.1 框架的概念与基本构件 框架是框式家具的基本结构件，也是
框式家具的受力构件，框式家具均由一系 列的框架构成。有的框架中间嵌有各种板 件，有的框架嵌有玻璃或镜子。最简单的 框架就是仅由两根立边与两根帽头，用榫 接合而成。常见的实木桌、椅、凳等的脚 架则是较复杂的框架结构，立体框架结构。 图1为框架的基本结构，是由立边、帽头、 及若干根立撑与横撑构成。
根据弯曲件的制造工艺不同，可分为锯 制弯曲件、实木加压弯曲件、薄木胶合弯曲 件三大类型。现介绍如下：
4.1 锯制弯曲件
（1）概念：用实木或木质人造板锯制而成的 弯曲件。
（2）优、缺点：工艺简单，加工设备投资少， 无论任何形状、任何大小的弯曲件均能制造 出来，应用广泛。但弯曲件在锯制过程中， 有大量的木材纤维被割断，因而弯曲部位的 强度较低，影响美观。对较大的弯曲件（如 圆环形镜框），尚需由若干个弯曲零件拼接 而成，工艺复杂，技术要求高，材料消耗多， 制造成本高 。
（4）矩形木条镶端法
（5）涂料封端法 既用树脂涂料涂在拼板的端面 上，使之形成连续牢固的涂膜，以防止空气中的水 分从拼板端面进入而破坏拼板的胶层。
4 弯曲件结构
各种曲线具有圆滑、柔和、变化、活泼、 的动态感，故弯曲件在家具中应用相当普遍 用以提高家具的美观性。如圆形台面、椭圆 形镜框、曲线形扶手等。
4.2 实木加压弯曲件的结构
（1） 实木加压弯曲件的概念：利用经过软化处理 表面表面平整光滑的实木条，借助模具进行加压弯 曲、干燥定型、切削加工而成的弯曲件。
（2）实木加压弯曲件的特点：这种弯曲件外形美观， 强度高，且省工、省料。但对木材材质要求较高， 尤其是制造弯曲度小的零件时，毛料损坏率较高。 因此，近年来已逐步被薄薄胶合弯曲工艺所代替。
3.1. 3 拼板镶端作用与方法
实木拼板部件，当其木材含水率发生变化时， 易产生变形，尤其是两端面最易开裂、翘曲， 并影响美观。为此，需对拼板部件进行镶端处 理，以避免其端面外露，增加美观，防止或减 少拼板发生翘曲的现象。常用的镶端有以下几 种：
（1）榫槽镶端法 透榫镶端法
（2）
（3）斜角透榫镶端法
接。
(5) 穿条拼接
将被接合面加
工出平直光滑 的直角槽，借 助木条或人造 板边条、胶进 行接合。加工 简单、节约木 材，并提高接 合强度 。
(6) 插入榫拼接
将被接合面刨平
后，在其中心线上加
工出若干个圆孔；然
后在被接合面上及圆
孔内涂上胶，借助圆
榫进行接合。该结构
能提高接合强度，节
约木材，材料消耗与
（3）锯制弯曲件的接合方法
◇ 直角榫、燕 尾榫、槽榫接合： 接合强度高，但 加工麻烦。应用 于曲线包脚、圆 桌面镶边及圆形 望板等。
◇ 圆榫接合：接合强度比直角榫低，但加 工方便，应用较广，如镜框、椅子扶手的圆 角处等。
◇ 交叉搭接：在搭接处用胶钉或木螺钉接合， 加工简单，接合强度高，但接缝较长，不够 美观，常用于内部衬料，表面用薄木覆盖。
5.2 包脚型脚架结构
（1）包脚型的概念：包脚型属于箱框结构， 又称箱框型脚，一般是由四板接合而成。
包脚式的底座是能承受巨大的载荷的。因此， 它通常用于那些存放衣物、书籍和其他较重物 品的大型家具。但是包脚式底座不便于通风和 室内清扫。为了柜体放置在不平的地面上时能 保持稳定，在脚底中部切削出大于20—30mm的 缺口。同时有利于包脚下面的空气流通。
法拼板接合强度更高，
表面平整度高。材料
消耗与裁口拼接基本
相同。当胶缝开裂时，
仍可掩盖住缝隙，拼
缝封闭性好，常用于
高级柜的面板、门板、
旁板以及桌、台、几
的面板等的拼接。
(4) 齿形槽榫拼接
又称指形形槽榫。
即将拼接面加工成齿 榫，用胶进行接合。 这种接合由于胶接面 上有二个以上的小齿 形，所以其接合强度 比槽榫更高，拼板表 面平整度与拼缝密封 性都好，是一种理想 的拼板法，多用于高 级面板、门板、搁板、 望板、屉面板等的拼
在一被拼接面上开出若 干个钥匙形的槽孔，在 另一被拼接面上对应钥 匙槽的位置上拧上木螺 钉，并让螺钉杆外露。 装配时，在两被拼接面 上涂胶后，将螺钉杆插 入钥匙槽中，再向钥匙 形窄槽方向推移，以使 约木材，提高螺钉头就 卡于窄槽底部，实现紧 密连接。此法既能节
拼接强度，又不影响美观。 它也用于拆装的接合， 但接合面不能施胶。
斜角接合的基本方法主要有： 双肩斜角暗榫接合、双肩斜角交叉暗榫接合， 双肩斜角开口榫（单、双）接合，单肩斜角明 （暗）榫接合，插入暗榫接合，插入明榫接合， 插入圆榫接合。如图。
单肩斜角切
双肩斜角闭口榫
双
肩斜角开口榫
斜角开口贯通双榫 圆棒榫
插入三角榫
图 斜角接合的基本方法
插入
1.3 框架中撑接合的基本方法
图1 木框结构
1.木框 2.嵌板 3.帽头 4.立边 5.横撑 6.
立撑
1.2 框架角的接合方式
