轨道大巷_施工组织设计

序号
材料名称
材料规格
单位 数量
1
梯形棚
梁长 3.3×腿长 2.83m 架/m 1.25
2
拉钩
Φ18×780×90×90mm 根/m 6.25
3
串杠
Φ60×1200mm
根/m 8.75
4
金属网
12#铁丝，10×1.0m
片/m 1.25
5
水泥
6
黄砂
7
碎石
P.O32.5 中、粗砂 5～10mm
T/m 0.4 m3/m 0.28 m3m 0.21

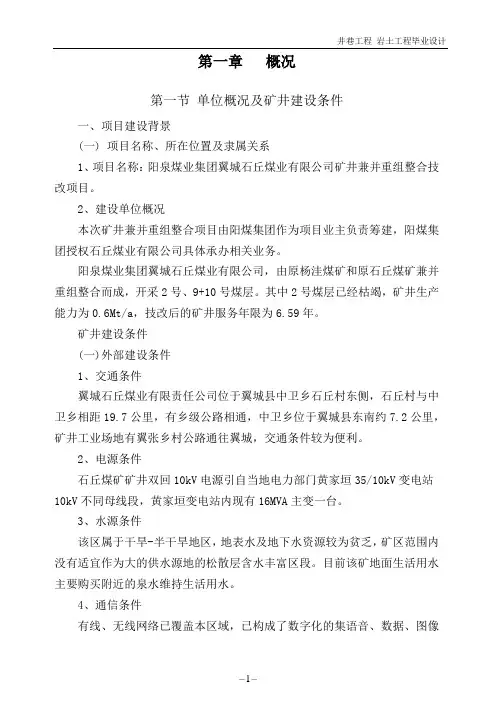

第一章 概况
井巷工程 岩土工程毕业设计
第一节 单位概况及矿井建设条件
一、项目建设背景 (一) 项目名称、所在位置及隶属关系 1、项目名称：阳泉煤业集团翼城石丘煤业有限公司矿井兼并重组整合技 改项目。 2、建设单位概况 本次矿井兼并重组整合项目由阳煤集团作为项目业主负责筹建，阳煤集 团授权石丘煤业有限公司具体承办相关业务。 阳泉煤业集团翼城石丘煤业有限公司，由原杨洼煤矿和原石丘煤矿兼并 重组整合而成，开采 2 号、9+10 号煤层。其中 2 号煤层已经枯竭，矿井生产 能力为 0.6Mt/a，技改后的矿井服务年限为 6.59 年。 矿井建设条件 (一)外部建设条件 1、交通条件 翼城石丘煤业有限责任公司位于翼城县中卫乡石丘村东侧，石丘村与中 卫乡相距 19.7 公里，有乡级公路相通，中卫乡位于翼城县东南约 7.2 公里， 矿井工业场地有翼张乡村公路通往翼城，交通条件较为便利。 2、电源条件 石丘煤矿矿井双回 10kV 电源引自当地电力部门黄家垣 35/10kV 变电站 10kV 不同母线段，黄家垣变电站内现有 16MVA 主变一台。 3、水源条件 该区属于干旱-半干旱地区，地表水及地下水资源较为贫乏，矿区范围内 没有适宜作为大的供水源地的松散层含水丰富区段。目前该矿地面生活用水 主要购买附近的泉水维持生活用水。 4、通信条件 有线、无线网络已覆盖本区域，已构成了数字化的集语音、数据、图像
第三节 工程概述
一、工程名称：阳泉煤业集团翼城石丘煤业公司轨道大巷刷大。 二、工程平面位置、工程量、支护方式及断面规格 1、工程平面位置示意图见图 1-1。 2、轨道大巷采用原石丘矿回风大巷刷大改造而成，位于井田中央，南起 9101 进风巷，北至总回风巷，设计长度 321m。采用 12#工字钢梯形棚+喷浆 支护。净断面规格为上净宽×下净宽×净高=3000×4000×2700mm，净断面 8.68m2；掘进断面规格为上荒宽×下荒宽×荒高=3440×4411×2890mm，荒断 面 11.34m2。喷浆厚度 50mm，混凝土强度 C20。
图 3-1 液压支柱与前探梁临时支护平面示意图图。
－7－
图 3-2
井巷工程 岩土工程毕业设计
架棚支护前探梁临时支护图。
专用固定卡 前探梁
永久支护 临时支护
A
A
A-A 剖面图
永久支护 临时支护
专用固定卡 专用固定卡
木垫块
第二图节3-3 作业方式
一、作业方式 “三八”制作业，每班工作 8 小时。运料、刷大、喷浆平行作业。轨道 大巷刷大分段平行作业，每段间距不小于 30 米。喷浆滞后施工。多工序、多 工种平行、正规循环作业。轨道大巷刷大日循个数 15 个，每个循环进尺 0.8m， 日环刷大进尺 12m，正规循环率 80%，月进度计划 288m。 二、正规循环作业图表
－1－
井巷工程 岩土工程毕业设计
一体化的信息网络，待矿井形成后，通过光纤通道与翼城县通信网汇接，矿 区行政通信可依托当地市话网。
(二) 矿井资源条件 1、井田范围 井田位于翼城县中卫乡北石丘村、杨洼村一带，行政区划属翼城县中卫 乡管辖。井田为一不规则多边形状，井田面积为 2.7383km2； 2、地质资源量 井田范围内参加资源/储量估算的为 9+10 号煤层，其中保有资源/储量为 9.1Mt。 3、地质构造 地质构造简单，井田总体为南高北低的单斜构造，地层倾角一般 5-8°， 井田内发育 1 条断层，未发现陷落柱及褶曲。 4、煤层赋存情况 全井田可采煤层 2 层，分别为 2 号、9+10 号。现 2 号煤层为采空、古空 区，已无资源。9+10 号煤层赋存较稳定，开采技术条件较好，适宜综合机械 化开采。 5、煤种煤质 9+10 号煤岩类型以光亮型及半亮型煤为主，半暗型煤次之，裂隙较 2 号 煤发育，并充填黄铁矿薄膜。条痕为灰黑色、贝壳状断口，具似金属光泽， 条带状结构，层状构造。 6、水文地质条件 矿井水文地质类型属中等型。 7、其它地质条件 9+10 号煤层厚度 2.49～2.96m，平均厚度 2.7m；直接顶板为灰色石灰岩， 厚度为 6.45—13.70m，平均厚度为 10.82m。底板为灰色铝质泥岩，厚度为 0.60—6.55m，平均厚度为 2.98m。煤层瓦斯等级鉴定属于低瓦斯煤层，煤尘 无爆炸性危险，9+10 号煤为自燃煤，井田内地温正常。 8、气象 本区四季分明，昼夜温差较大，年平均降雨量 550 mm，年平均蒸发量为
－3－
图 1-1 工程平面示意图
井巷工程 岩土工程毕业设计
总回风巷
2号回风大巷 827m
9105工作面
9105进风巷
回
N
轨
风
道
大
大
巷
巷
9105回风巷
321m 272m
胶
9103进风巷
带
大
巷
9103工作面
2.4m
9103回风巷
9101进风巷
图例:
施工巷道
主斜井
副斜井
图 1-2 轨道大巷架棚断面支护图
二、工程进度计划
轨道大巷设计刷大长度 321 米，每个循环刷大进尺 0.8 米，日循环个数
15 个，日刷大进尺 12 米，月正规循环率 80%，全月按 30 个工作日，月进尺
288 米。轨道大巷刷大进尺计划 34 个工作日完成，有 9 个交叉点需要架设抬
棚，计划 12 个工作日完成，轨道大巷刷大总工期计划 46 个工作日。
图表 3-1 轨道大巷刷大架棚支护循环作业图标
－8－
井巷工程 岩土工程毕业设计
－9－
井巷工程 岩土工程毕业设计
2、前进式前探梁支棚工艺 在 5 架开口棚上将前探梁挂好→拆除前进方向上的第 1 架老棚→将前探 梁串至新棚位置→扩帮→在前探梁上架上棚梁，看好中线，将棚梁调平、调 正→铺顶网并与进度网相连、插上木背板、挂好拉钩→刷帮、掏柱窝，看好 两帮的分中→栽棚退、看好棚腿的岔角和明暗→铺帮网并与进度网相连，插 上木背板、挂好拉钩→打好撑木。 上述工艺，必须在前一道工序合格后，方可进行后一道工序的施工。并 且敲帮问顶工作始终贯彻在整个施工工艺过程中。当整架棚子架设合格后， 方可进入下一个循环作业。 3、拆除老棚的工艺 严格执行“先支后回、支一回一”的原则，拆除老棚时，先在棚梁下面支两 根液压支柱。先拆除棚腿，后拆除棚梁。拆除棚腿前，先要掏出柱窝，拆除 帮部拉钩和撑木，用倒链将棚腿从腿根处拉出。倒链打戗柱固定。两根棚腿 拉出后，再将棚梁下面的液压支柱缓慢泄压，棚梁随之拆除。 4、喷浆支护施工工艺、工序及要求 1）喷浆材料：水泥为 P.O32.5 普通硅酸盐水泥，黄沙为中粗砂，碎石粒 径为 5～10 ㎜。混凝土强度等级为Ｃ20，重量配合比为水泥：黄沙：碎石＝1： 2：2；水灰比为 0.4～0.6，速凝剂掺入量为水泥重量的 3％～5%。 2）喷射混凝土工艺 喷浆前，清除喷浆地点的悬吊物，保护好喷浆地点的风水管路和电缆、 设备设施；备齐喷浆料，安装好喷浆机，接好风带和水带，冲洗喷浆地点的 帮、顶浮尘，人工搅拌喷浆料三遍。喷射混泥土的工作风压一般需要满足喷 头处的压力在 0.1Mpa 左右，水压应保证喷头处 0.15－0.2Mpa。然后送风、 送水、送电、送料，进行喷浆。喷射前调好风水比例，保证喷射出的混凝土 无干斑，无流淌，粘着力强，回弹率小。喷射顺序先帮后顶，从基础开始， 自下而上进行。喷浆时，一人抱枪头、一人负责照明，枪头与受喷面尽量保 持垂直，距离为 0.8～1ｍ，喷头按螺旋状、前进一圈压半圈的轨迹移动，螺 旋直径不大于 250mm。为了减少回弹料和流淌料，喷浆可分初喷和复喷，复 喷与初喷的间隔时间超过 2h 以上时，必须重新冲洗受喷面。喷浆结束，按照
喷浆每班完成 5 米，每天工作两个小班，日喷浆 10 米，全月按 26 个工
作日计划，月喷浆完成 260 米。喷浆计划工期 37 个工作日完成。
喷浆计划滞后 25 天开始施工，总工期=46+37-25=58（天）
表 4-1 工程进度计划表
工程名称
6月
7月
轨道大巷刷大
288m
33m
轨道大巷喷浆
50m
271m
－2－
井巷工程 岩土工程毕业设计
1578.7 mm，蒸发量为降雨量的 3 倍。属大陆半干旱季风性气候。最低气温为 -19℃，最高气温为 38℃，年平均气温为 9-12℃。结冰期为 11 月至翌年 3 月，最大冻土深度为 86cm。
地面建筑 现有矿办公楼、灯房、锅炉房、浴室、任务交待室、职工食堂、职工宿 舍，另新建了 4 栋彩板房。现有锅炉房和浴室容量小且比较破旧，不能满足 生产需要，需要新建。
序 工种
号
1
队长
2
班长
3
拌料工
4
喷浆工
合计
人数
八点班 1
四点班
1
1
2
2
2
2
6
5
小计
1 2 4 4 11
－13－
第二节
材料计划
井巷工程 岩土工程毕业设计
1、根据施工支护设计和施工进度，分批分量购进各种施工材料。 2、本工程各巷道采用架棚支护时，支护材料计划见表 5-4。
表 5-3 架棚+喷浆支护材料计划表
－11－
第二节
ቤተ መጻሕፍቲ ባይዱ
井巷工程 岩土工程毕业设计
组织机构图
－12－
井巷工程 岩土工程毕业设计
第五章 各项资源需要量计划
第一节 劳动力计划
表 5-1 巷修队劳动组织表
序
人数
工种
合计
号
零点班 8 点班 4 点班
1
队长
1
1
2
安全员
1
1
1
3
3
班长
1
1
1
3
4
掘支工
3
3
3
9
5 运输机司机
1
1
1
3
合计
6
7
6
19
表 5-2 喷浆队劳动组织表
8
速凝剂
3、各交叉点抬棚材料
kg 2.9
轨道大巷刷大过程中，根据现有巷道布置情况，将有 9 个交叉点需要刷
大，各交叉点采用优质圆木抬棚支护，需要圆木规格及数量见表 5-5。
表 5-4 圆木计划表
第二节 编制依据
一、施工合同 二、山西国辰建设勘察设计有限公司关于《阳泉煤业集团翼城石丘煤业 有限公司矿井兼并重组整合项目》（轨道、回风、总回风）平、剖面图（设计 图号：S1(N)26111-110-01(G)）。以及国辰设【2011】更采（7）号设计修改 （变更）通知书。批准时间 2011 年 5 月 25 日。 三、山西克瑞通实业有限公司于 2010 年 7 月提供的《阳泉煤业集团翼城 石丘煤业有限公司兼并重组整合矿井地质报告》。 四、《煤矿安全规程》及《煤矿工人技术操作规程》。 五、《矿山井巷工程及验收规范》（GB213-90）、《煤矿井巷工程质量检验 评定标准》（MT5009-94）。 六、《阳煤集团井巷操作规程》
6、配置专人负责收集整理各种施工资料及质保资料，并建档保存。
第三章 施工方案及施工工艺
第一节 施工方案
1、施工方法 采用风镐挖掘、手镐裁刷，人工装载、刮板机与胶带机联合出煤、出矸。 液压支柱超前 5 米临时加固支护，使用前探梁架设棚梁。 2、临时支护示意图见图 3-1、图 3-2。
－6－
井巷工程 岩土工程毕业设计
－10－
井巷工程 岩土工程毕业设计
以下顺序停机：停料→停电→停水→停风。每班喷浆结束后，要及时清扫回 弹料，清理电缆和风水管、风筒上的浆液。
第四章 施工进度计划
第一节 施工进度计划
一、本工程合同工期为 65 个工作日，为保证合同工程按期竣工，本着安
全有效的原则，采取分段交叉平行作业的方式组织施工。
－4－
井巷工程 岩土工程毕业设计
－5－
井巷工程 岩土工程毕业设计
5、巷道的用途及服务年限 轨道大巷为进风、行人及运料通道，所掘巷道的服务年限为 6.59 年。
第二章 施工准备工作计划
1、根据设计施工图、施工合同及所收集到的资料，编制施工组织设计。 2、组织技术与管理人员认真审阅图纸，学习技术规范，准备好各种技术
资料，开工前对技术人员、施工人员作好技术交底。 3、调集施工队伍，组织员工岗前培训和岗前体检，签订劳动合同，办理
劳动保险，建立和健全组织机构，制定各项管理制度和岗位责任制及考核办 法。
4、备齐施工器具、检测工具，采购生活用品及办公用品，清理施工现场 障碍物，平整场地。
5、编制施工计划及设备材料供应计划，采购施工设备、机具材料进场， 做好设备、材料进场报验工作，配合工程监理单位做好施工材料的取样送检 和报验工作。
