高压开关柜分类介绍(带图)
高压开关柜培训资料
额定峰值耐受电流； 4、操动机构分合闸线圈额定电压、直流电阻、功率，
储能电机额定电压、功率； 5、柜体防护等级及符合的国家标准编号。
技术参数
三、高压开关柜的技术要求
1、安全度要求：
（1）柜体具有足够机械强度。柜体除支撑柜体内的设备以外， 还必须承受短路电流冲击和短路电流的热稳定冲击； （2）抗振动的能力。一次设备进行操作所引起的振动应不会引 起二次回路元件误动作，或者说，采取措施使得一次设备操作时 所产生的振动满足二次回路的基本抗振技术要求； （3）具有足够的人身安全保证能力。在发生短路故障时不危及 操作人员安全； （4）具有一定的防护能力。在规定的防护等级下，具有防止异 物进入的能力。
间 在额定电压下用毫秒计分别测量断路器分合闸时间。
5）操纵机构试验 手、自动分别分合断路器三次，观察是否动作可靠，指
示正确。 6）测量及保护试验
根据电流互感器变比，在一次侧分段加入标准电流值，然
后分段返回观察综保测量显示是否准确并记录及计算误差。 分别设定保护定值及时间，合上断路器，分相加入整定
电流值，观察断路器是否可靠动作，并用毫秒计分别测量断 路器分闸时间。
。 电源完好，并且有各自的独立控制开关
七、10KV开关柜常见事故与处理方法
1、断路器合不上
1）操作电源电压不足，应调整； 2）合闸线圈回路内熔断器熔断或回路导线松动，应更换 保险，接通回路； 3）操作控制开关损坏，辅助开关接触不良，应更换操作 控制开关，更换辅助开关； 4）合闸线圈烧坏，应更换； 5）二次插头接触不良，应正确操作，保持接触良好； 6）各种行程调整不当，应按工艺要求重新调整； 7）手车定位不到位，应调整定位装置或行程开关； 8）机构储能不到位，应调整储能机构。
电力系统中10kV35kV高压开关柜基本知识-含图)
2)敷铝锌钢板或镀锌钢板(用于组装柜).
3).不锈钢板(不导磁性). 4).铝板((不导磁性).
2、柜体的功能单元:
1).主母线室(一般主母线布置按“品”字形或 “1”字形两种结构; 2).断路器室
3).电缆室
4).仪表室（低压室） 5).柜顶小母线室.
2、海拔高度:一般不超过1000米. 对于安装在海拔高于1000米处的设备, 外绝缘的绝缘水平应将所要求的绝缘耐受电压乘以修正系数 Ka[ka=1÷(1.1-H×10-4 )] （H为使用地点海拔）来决定。由于高海拔地 区空气稀薄,电器的外绝缘易击穿,所以采用加强绝缘型电器，加大空气绝 缘距离，或在开关柜内增加绝缘防护措施。
相间和相对地mm 75
100
125
180
300
带电体至门mm 105 130
155
210
330
以空气和绝缘板组成的复合绝缘，带电体与绝缘板之间的最小空气间 隙应满足如下要求：
3.6\7.2\12kV设备应不小于30mm 24kV设备应不小于45 mm 40.5kV设备应不小于60mm。 另外，应该考虑绝缘材料的厚度、设计场强和老化，并应按DL/T593 中的要求进行凝露试验。
三、开关柜的使用条件
1、环境温度:周围空气温度不超过40℃(上限)，一般地区为-5 ℃(下限)， 严寒地区可以为-15 ℃ 。环境温度过高,金属的导电率会减低,电阻增加, 表面氧化作用加剧;另一方面, 过高的温度,也会使柜内的绝缘件的寿命大 大缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终 会导致绝缘件的破坏。
4
防止直径大于 1.0mm的固体外物
防止直径或厚度大于1.0mm的工具、电线及类似的小型外物侵入
【实用】高压开关柜的种类PPT文档
项目七 配电装置的分析
4）、高压成套配电装置实例--SF任6务组一合配电电装器置类型分析
六氟化硫组合电器：又称为气体绝缘全封闭组合电器
（Gas－Insulator Switchgear），简称GIS。它将断路器、隔离开 2柜：体代骨表架类由别角，关钢Y或－、钢移板开母弯式线制，焊G、接－而固接成定地，式柜；开内用关接地、的互金属感隔板器分、成母出线室线、套断路管器室或、电电缆缆室、终操端动机头构室等、分继电别器室装及在压力释放通 道高。压开关柜的各型号自有二密个封系列间的表中示，方法集： 中组成一个整体外壳，充以（～）×105Pa（3～5 750kV出线上的大电气抗器压回路）中的的设六备也氟采化用常硫规敞气开体式设作备，为包绝括D缘S、介LA等质。。
高压开关柜的“五防”功能：
防止误分、误合断路器；防止带负荷分、合隔离开关或 带负荷推入、拉出金属封闭式开关柜的手车隔离插头；防 止带电挂接地线或合接地开关；防止带接地线或接地开关 合闸；防止误入带电间隔，以保证可靠的运行和操作人员 的安全。
2).高压开关柜的型号
项目七 配电装置的分析 任务一 配电装置类型分析

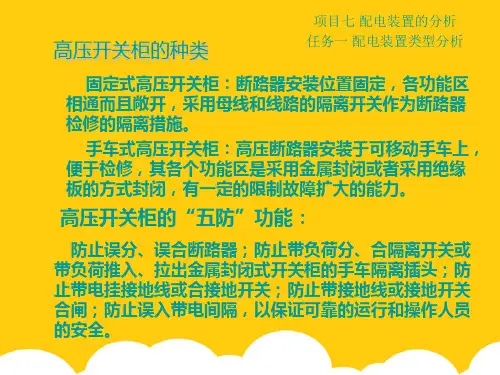

高压开关柜的种类
项目七 配电装置的分析 任务一 配电装置类型分析
固定式高压开关柜：断路器安装位置固定，各功能区 相通而且敞开，采用母线和线路的隔离开关作为断路器 检修的隔离措施。
手车式高压开关柜：高压断路器安装于可移动手车上， 便于检修，其各个功能区是采用金属封闭或者采用绝缘 板的方式封闭，有一定的限制故障扩大的能力。
开关柜由母线室、断路器手车室、电缆室和继电器仪表室组成。 高压开关柜的“五防”功能：
a. GIS的主要特点 1：G表示高压开关柜；
断路器一般布置在下部，母线布置在上部，用支架托起。
高压开关柜分类介绍(带图)
电流互感器结构
主要由一次绕组、二次绕组和铁芯 等部分组成。
电流互感器安装
通常安装在高压开关柜内部的适当 位置，以便于接线和安装。
电压互感器
电压互感器
用于将高电压转换为低电压，供 测量和保护装置使用。
电压互感器结构
主要由一次绕组、二次绕组和铁 芯等部分组成。
电压互感器安装
通常安装在高压开关柜内部的适 当位置，以便于接线和安装。
成。
隔离开关操作
可以通过手动或电动操 作机构进行分闸和合闸
操作。
接地开关
Байду номын сангаас
接地开关
接地开关操作
用于将高压导体接地，保证检修人员 的安全。
可以通过手动或电动操作机构进行分 闸和合闸操作。
接地开关结构
主要由触头、支持绝缘子和操作机构 等部分组成。
电流互感器
电流互感器
用于将大电流转换为小电流，供 测量和保护装置使用。
04
高压开关柜的应用场景
电力系统
01
电力系统是高压开关柜应用最广 泛的领域，主要用于控制和保护 电力系统中的高压电气设备。
02
高压开关柜在电力系统中主要起 到控制、保护、监测和测量等功 能，确保电力系统的安全、稳定 和经济运行。
工业自动化系统
工业自动化系统中，高压开关柜主要 用于控制和保护生产线上的高压电气 设备。
环保化发展
节能设计
高压开关柜将采用节能设计，降低设备能耗，减 少对环境的影响。
无污染材料
高压开关柜将采用无污染材料制造，减少对环境 的污染。
环保标准认证
高压开关柜将通过环保标准认证，符合相关环保 法规要求。
高效化发展
高效率运行
高压开关柜分类介绍(带图)
一、高低压开关柜
1、开关柜是金属封闭式开关设备的俗称（据国标 GB3906，金属封闭式开关设备是指除进出线外， 完全被金属外壳包住的设备） 2、同一回路的开关电器、测量仪表、继电保护装 置、控制设备以及信号装置都装配在一个或两个 封闭或是半封闭的金属柜内。 3、按电压等级可分为
（1）高压开关柜 （2）低压开关柜
绝缘类型
空气绝缘金属封闭开关柜 SF6气体绝缘金属封闭开关设备(充气柜)
（详情见下图）
高压开关柜的组成结构
开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成。
HXGN66-12型高压开关柜
KYN28型高压开关柜（又称中置柜）
企业简介 企业机构：硕高电气科技有限公司 注册资本：人民币5180万 区域代理:吉林、辽宁、内蒙、广西、 贵州、杭州等。
2. 柜内常用的主要二次元件(又称二次设备或 辅助设备，是指对一次设备进行监察、控制、 测量、调整和保护的低压设备),常见的有如下 设备:
a.继电器 b.电度表 c.电流表 d.电压表 e.功率表 f.功率因数表 g.频率表 h.熔断器 i.空气开关 j.转换开关 k.信号灯 l.电阻 m.按钮 n.微机综合保护装置 等等。
客户类型：国家电网公司、成套厂、 大中型建筑工程 所属行业：配电输电设备、开关
产品信息：高低压成套设备（断路器、 箱变）
结束语
谢谢大家聆听！！！
地，如KYN型和KGN型 结构类型 间隔式 各室间是用一个或多个非金属板隔离，如JYN型
箱式 具有金属外壳，但间隔数目少于铠装式或间隔式，如XGN型
断路器的 置放
落地式 断路器手车本身落地，推入柜内； 中置式 手车装于开关柜中部，手车的装卸需要装载车。
高压开关柜分类介绍(带 图)
高压成套配电装置的分类及基本介绍
3、主接线方案
七、GFC—3BQ(F)型高压开关柜 1、概述 GFC—3BQ(F)型高压开关柜是由 GFC—3B(F)型高压开关柜派生的
全工矿加强绝缘型产品，能在较恶劣的环境下正常使用，并具有防止误 操作断路器，防止带负荷推拉手车，防止带电挂接地线，防止带地线送 电及防止误入带电间隔的功能。可用于 3~10kV 交流 50Hz 单母线系统 中，作为接受和分配电能之用。该型开关柜为户内型，系不靠墙安装。
各种不同类型的手车上装ቤተ መጻሕፍቲ ባይዱ主回路隔离动触头和和辅助回路插头， 手车与柜体的电气连接靠主回路动静触头和二次插头座的配合实现。
2、技术数据
3、电气主回路方案
4、外形及安装尺寸
八、GFC—15A(F)、GFC—15A(F)Z 防误型手车式高压开关柜
7
1、概述 GFC—15A(F)、GFC—15A(F)Z 防误型手车式高压开关柜适用于户 内三相交流 50Hz、额定电压 3~10kV 系统中，作为发电厂、变电所中控 制发电机、变压器、受电、馈电以及厂用电的主要用柜，亦适用于各种 工矿企业中作为交流高压电动机及电容器的切合和保护之用，对于带有 旁路母线的开关柜，在断路器发生故障的情况下，可通过旁路电源立即 送电。 型号含义： G F C — 15 A (F) P
高压成套配电装置的分类及基本介绍
一、GG—1A(F)型固定式开关柜
1、概述 GG—1A(F)型高压开关柜具有闭锁防误操作装置，适用于 3~10kV、 三相交流 50Hz，作为发电厂、变电所、厂矿企业等受电、馈电和大容 量高压电机起动保护之用，适用于户内靠墙或离墙安装。 开关柜派生型式 I 型为防误型一般闭锁方案、II 型为防误型简易闭 锁方案。开关柜可配装 ZN28 等真空断路器或 SN10 少油断路器，选用 CT17、CD17 或 CT8、CD10 操动机构，性能可靠。 型号含义如下： G G — 1 A (F)—
高压开关柜基本知识介绍 ppt课件
告警：装置保护告警信号指示灯； 分位：装置跳闸回路监视信号指示灯； 合位：装置跳闸回路监视信号指示灯； 复归：用于对“动作”“告警”灯和保护动作信号的复归。 保护跳闸压板：退出后，当负荷设备出现故障时，综保装置 只会发出报警信号，但不会使断路器跳闸。停送电操作中一 般不需要变动，正常运行中应保持投入状态。
高压开关柜基本知识介绍 孙会淼
一、高压开关柜概述 二、高压开关柜组成 三、开关柜的联锁
内容框架
精品资料
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
高压真空断路器
开关柜左侧面图
A
A、母线室
B、断路器室
C、电缆室
C
D、继电器室
D D
B
A
B
C
电流互感器.
高压三相母线排
高压 电缆
高压真空断路器
手车 外壳 保护 接地 线
避雷器
.
A
高压真空断路器 开关柜母线室
分支母线
上口 静触头盒
A.母线室 包括：母线套管（支持、固定母线排，并使母线排对柜体绝 缘）； 主母线（汇集、分配电能）； 分支母线（从主母线引出的分支至断路器上口静触头） 静触头盒（支持、固定断路器上口静触头，并使上口静触头 对柜体绝缘）
注意，综显装置背后还有一“电源开关”
装置外观： 对话界面（液晶显示屏），循环显示 装置信息、保护模拟量、测量模拟量 的各测量值； “运行”“通讯”“动作”“告警” “合位”“分位”表示信号灯光指示 状态；
高压开关柜的结构分类
高压开关柜的结构分类开关柜是指按一定的方案将一次设备、二次设备组装而成的成套配电装置，主要用来对线路、设备实施控制、保护。
开关柜按电压等级可分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。
高压开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。
内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
从应用角度划分1、进线柜：又叫受电柜，是用来从电网上接受电能的设备:从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。
2、出线柜：也叫馈电柜或配电柜，是用来分配电能的设备:从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。
3、母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
4、PT柜：也叫电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
5、隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。
由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。
在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。
6、计量柜：主要用来作计量电能用的千瓦时），又有高压、低压之分，一般安装有隔离开关、熔断器、CT、PT、有功电度表（传统仪表或数字电表）、无功电度表、继电器、以及一些其他的辅助二次设备（如负荷监控仪等）。
7、S VG：静止无功发生器，英文描述为：StaticVarGenerator，简称为SVG。
又称高压动态无功补偿发生装置，或静止同步补偿器。
高压开关柜基本知识(2)
高压开关柜的基本知识高压开关柜概述1.基本概念⑴. 开关柜（又称成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
⑵. 高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
⑶. 开关柜防误要求中的“五防” ：防止误分误合断路器、防止带负荷分合隔离开关、防止带电合接地开关、防止带接地合断路器、防止误入带电间隔。
⑷.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。
表1-1⑸. 母排位置相序对应关系：表1-22.开关柜的主要特点⑴.有一、二次方案,这是开关柜具体的功能标志, 包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路（一次回路）方案和一个辅助回路（二次回路）方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
⑵. 开关柜具有一定的操作程序，机械或电气的联锁保证操作程序的正确。
实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。
⑶.具有接地的金属外壳，其外壳有支承和防护作用. 因此要求它应具有足够的机械强度和刚度，保证装置的稳固性, 当柜内产生故障时, 不会出现变形, 折断等外部效应。
同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响; 以及防止设备受到意外的冲击。
⑷. 具有抑制内部故障的功能，“内部故障”是指开关柜内部电弧短路引起的故障，一旦发生内部故障，要求把电弧故障限制在隔室以内。
⑸.泄压装置：金属封闭式开关柜都有泄压装置，如：手车室、母线室、电缆室，当断路器或主母线、电缆室内发生内部故障电弧时，伴随电弧的出现，开关柜内部气压上升，达到一定的压力时，泄压装置的压力释放金属板将自动打开，释放压力和排泄气体，以确保操作人员和开关柜安全。
高压柜的简介 附图讲诉
高压开关柜结构一、KYN高压开关柜（出线柜）结构KYN高压开关柜由固定的柜体和真空断路器手车组成。
就开关柜而言，进线柜或出线柜是基本柜方案，同时有派生方案，如母线分段柜、计量柜、互感器柜等。
此外，尚有配置固定式负荷开关、真空接触器手车、隔离手车等方案。
本章以出线柜（如图1）为例说明KYN开关柜结构：外壳隔板、面板、断路器室、断路器手车、母线室、电缆室、低压室和联锁/保护等等。
图1 KYN进线或出线柜基本结构剖面图A、母线室B、断路器室C、电缆室D、低压室1、母线2、绝缘子3、静触头4、触头盒5、电流互感器6、接地开关7、电缆终端8、避雷器9、零序电流互感器 10、断路器手车 10.1、滑动把手 10.2、锁键（联到滑动把手） 11、控制和保护单元 12、穿墙套管 13、丝杆机构操作孔 14、电缆夹 15.1电缆密封圈 15.2、连接板 16、接地排 17、二次插头 17.1联锁杆 18、压力释放板 19、起吊耳 20、运输小车 20.1、小车锁定把手 20.2、调节螺栓 20.3、锁舌1. 外壳和隔板开关柜的外壳和隔板由优质钢板制成，具有很强的抗氧化、耐腐蚀功能，且刚度和机械强度比普通低碳钢板高。
三个高压室的顶部都装有压力释放板。
出现内部故障时，高压室内气压升高，由于柜门已可靠密封，高压气体将冲开压力释放板释放出来。
相邻的开关柜由各自的侧板隔开，拼柜后仍有空气缓冲层，可以防止开关柜被故障电弧贯穿熔化。
低压室D装配成独立隔室，与高压区域分隔开。
隔板将断路器室B和电缆室C隔开，即使断路器手车移开（此时活门会自动关闭），也能防止操作者触及母线室A和电缆室C内的带电部分。
卸下紧固螺栓就可移开水平隔板，便于电缆密封终端的安装。
2. 开关柜面板开关柜面板分为二部分：仪表门，开关仪表门。
仪表门主要完成仪表检测、带电检测、信号灯监视和就地电气操作；开关仪表门主要完成开关接地开关的就地机械操作。
图2 开关柜面板1 仪表；2 电磁分合闸按钮；3 机械分合闸按钮；4名牌；5 丝杆机构手柄插口；6 观察窗；7 柜内照明开关；8 高压带电显示；9 指示灯；10 电气接线图；11 接地开关操作插3. 断路器室断路器手车装在有导轨的断路器室B内，可在运行、试验（隔离）两个不同位置之间移动。
高压开关柜型号介绍
高压低压开关柜各种型号的介绍与区别目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一.型号GG-1A（F）、JYN、HXGN、XGN、KYN柜介绍GG-1A（F）系列:GG-1A型高压开关柜为固定式GG-1A（F）型防误型高压开关柜（固定式具有防误装置的高压开关柜）用途GG-1A型高压开关柜为固定式，用于工矿企业变、配电站的交流50HZ，3-10KV的三相单母线系统中，接受和分配电能之用。
GG-1A（F）型防误型高压开关柜系固定式具有防误装置的高压开关柜，适用于交流50Hz，额定电压3.6 KV、10KV，额定电流最大至1000A，额定开断电流最大至31.5kA的单母线系统中作为接受或分配电能的户内成套配电高压设备。
本柜柜体宽敞，内部空间大，间隙合理、安全，具有安装、维修方便，运行可靠等特点，主回路方案完整，可以满足各种供配电系统的需要。
结构特点GG-1A型高压开关柜系开启式，基本骨架结构用角钢焊接而成，前面板用薄钢板压制而成，柜后无保护板，柜内用薄钢板隔开，柜的上部为断路器室、下部为隔离开关室，具有程序封锁功能，使用安全可靠。
具有五种防止误操作的功能：1．防止带负荷分合隔离开关。
2．防止误入带电间隔。
3．防止误分、合断路器。
4．防止带电挂接地线。
5．防止带接地线合闸。
XGN系列用途XGN箱型固定式金属封闭开关设备（简称开关柜），主要用于电压为3KV、6KV、10KV，频率为50HZ的三相交流电力系统中电能的接受与分配。
本系统具有可靠的"五防"闭锁功能，性能可靠，可广泛用于高压电动机的起动、投切运行等场合。
结构特点XGN15-12型环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，主回路系统的各隔室均有压力释放装置和通道，各隔室均可靠接地，而且封闭完善，外壳防护等级达到IP3X。
开关室内装有FL（R）N36-12D型三工位负荷开关，该负荷开关的外壳为环氧树脂浇注而成，内充六氟化硫（SF6）气体。
高压开关柜图解分析
高压开关柜图解分析设备简介开闭所设备主要由三部分组成①高压开关柜：进、出线柜；计量柜；PT柜；隔离柜；联络柜；所变柜②微机后台监控系统：工控微机；KLD-2000监控软件； KLD-9200系列微机保护装置③直流系统：GZD30-100/220直流屏与电池屏高压开关柜功能划分进、出线柜主要功能:通过柜内真空断路器来接通或断开高压回路，进线柜作用是对开闭所10KV高压电源的接通和断开，三部开闭所高压进线上一级是利民站530和567两条线路；出线柜作用是从开闭所向各配电室变压器送电。
高压柜功能划分计量柜通过柜内精度较高的电压及电流互感器来测量线路中的电度（现未接电度表）。
其互感器手车串联在高压回路中，手车必须在接通位置时后方高压回路才能得电。
高压柜功能划分PT柜通过柜内PT手车来提供给线路中的电度表、综合保护装置测量及保护电压信号。
高压柜功能划分联络、隔离柜主要功能:通过柜内真空断路器或隔离手车接通或断开高压回路。
隔离柜必须在接通位置时联络柜真空断路器才能合闸。
高压柜功能划分所变柜主要功能:通过柜内变压器（10KV/400V）为高压柜及开闭所提供专用动力及照明电源。
一、高压柜原理及构造高压开关柜柜体主要分为四个隔室①继电仪表隔室②断路器隔室③电缆隔室④母线隔室（信号母线隔室在继电仪表隔室与柜顶夹层中）1、设备结构⑴继电仪表隔室⑵断路器隔室2、设备原理（工作方式）分闸操作原理合闸动作完成后，按分闸按钮，分闸半轴在脱扣力的作用下逆时针旋转，半轴对先导分闸脱扣掣子的约束解除，机构主轴在触头压簧和分闸弹簧的作用下，作顺时针旋转，真空灭弧室的动导电杆在主轴四连杆机构及绝缘拉杆的带动下向下运动，实现断路器分闸。
3、安全注意事项倒闸操作必须执行操作票制度倒闸操作必须有两人进行；一人唱票、监护，另一人复诵命令、操作。
操作者必须使用必要的、合格的绝缘安全用具和防护安全用具。
3、简单的异常处理例如：故障跳闸首先将断路器小车摇出，到实验位置，合上接地刀，进行故障分析、处理，必须查明原因后方可恢复送电。
10KV高压开关柜操作(培训课件PPT)
B-手车（断路器）室 在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。手车能在工作位置、试验位置之间移动。静触头的隔板（活门）安装在手车室的后壁上。手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。
C-电缆室 电缆室内可安装电流互感器、接地开关、避雷器（过电压保护器）以及电缆等附属设备，并在其底部配制开缝的可卸铝板，以确保现场施工的方便。
19
机械闭锁功能
手车在“工作”位置，二次插头被锁定，不能被拔除。仅当接地开关分闸时，电缆室门才允许被打开，且只有关闭电缆室门后，接地开关才允许被分闸。当手车移开后，活门可用挂锁锁定。
20
电气闭锁功能
电气闭锁功能:断路器在分断状态,在该回路上的邻柜隔离小车非电流互感器小车才能摇动。隔离小车或电流互感器小车在“工作”位置时，在该回路的邻柜，断路器才能合闸。母线带电时，隔离小车或电流互感器小车不能拉出推进。母线带电时，接地开关不能进行操作。
开关柜二次插头被锁定示意图
17
五、高压开关柜“五防”
防止误分合断路器—断路器手车必须处于工作位置或试验位置时，断路器才能进行合、分闸操作。防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。防止带电合接地刀—断路器手车必须处于试验位置时，接地刀才能进行合闸操作。防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开后门；没有接地刀的开关柜必须在高压停电后（打开后门电磁锁），才能打开后门。
断路器与一次设备（母线）没有联系，失去操作电源（二次插头已经拔下），断路器处于分闸位置。
高压开关柜讲义.pptx
第8页/共43页
• 当手车用转运车运入柜 体断路器室时，便能可 靠锁定在断开位置/试 验位置
• 手车到工作位置后，推进手柄 无法再摇动，其对应位置显示 灯或位置显示器便显示其所在 位置。
• 插入二次控制插头后， 柜体位置显示灯或位置 显示器便显示其所在位 置，而且只有安全锁定 后，才能摇动推进机构， 将手车推向工作位置。
后，手车无法移动，防止了带负荷误推拉断路器手车。 2、仅当接地开关处在分闸位置时，断路器手车才能从试验/断开位置移至工作位置。仅
当断路器手车处于试验/断开位置时，接地开关才能进行合闸操作（接地开关可配带电 显示装置及电磁锁）。这样就实现了防止带电误合接地开关及防止了接地开关处在闭合 位置时关合断路器。 3、接地开关处于分闸位置时，后门、下门无法打开，防止了误入带电间隔。 4、断路器手车在试验或工作位置，而没有控制电压时，仅能手动分闸，不能合闸。 5、断路器手车在工作位置时，二次插头被锁定不能拔除。 6、各柜体可装电气联锁。
2024/9/27
第16页/共43页
2024/9/27
◆ 断路器的操动机构结构
断路器的操动机构采用模 块化的弹簧操动机构，具 有手动和电动储能功能， 机械零部件少，可靠性高。 操动机构置于断路器机箱 内，该机箱同时用做操动 机构的框架。机箱被分闸、 合闸模块的四个安装板分 成五个间隔，其间分别装 有操动机构的传动、储能、 脱扣、合闸及缓冲等零部 件。
2024/9/27
第23页/共43页
断路器在操作过程中可能出现下列现象
一、不能合闸。 原因：1、处于未储能状态。
2、已处于合闸状态。 3、手车式断路器未完全进入工作位置或试验位置。 4、合闸闭锁装置辅助电源未接通。 5、二次线松动或二次线路不准确。 二、不能摇进摇出。 原因：1、断路器处于合闸状态。 2、摇进手柄未完全插入摇进孔。 3、摇进机构未完全到试验位置，致使舌板不能与柜体解锁 4、柜体接地联锁未解开。
高压开关柜简介
高压开关柜简介第一章 高压开关柜概述一、基本概念1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：表1-1母线安装相互位置相别 漆色垂直 水平 引下线 A相 黄 上 远 左B相 绿 中 中 中C相 红 下 近 右5.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。
表1-2防护等级 简 称 定 义IP1X 防止直径大于50mm的物体 1.防止直径大于50mm的固体进入壳内；2.防止人体某一大面积部分（如手）意外触及壳内带电部分或运动部件IP2X 防止直径大于12.5mm的物体 1.防止直径大于12.5mm的固体进入壳内；2.防止手触及壳内带电部分或运动部件IP3X 防止直径大于2.5mm的物体 1.防止直径大于2.5mm的固体进入壳内；2.防止厚度(直径)大于2.5mm工具或金属线触及柜内带电部分或运动部件IP4X 防止直径大于1mm的物体 1.防止直径大于1mm的固体进入壳内；2.防止厚度(直径)大于1mm工具或金属线触及柜内带电部分或运动部件IP5X 防 尘 1.能防止灰尘进入达到影响产品的程度；2.完全防止触及柜内带电部分或运动部件IP6X 尘 密 1.完全防止灰尘进入壳内；2.完全防止触及柜内带电部分或运动部件二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
