火线,零线,地线各自颜色和作用

火线,零线,地线各自颜色和作用

火线,零线,地线各自颜色和作用
一、火线
1、颜色:火线一般是红色。

2、作用:火线提供给控制电器的电源,因此其作用是把电源传送到一个设备以使该设备工作。

二、零线
2、作用:零线是指把一个设备通电后,有电量的零序回路,也就是零电流回路,它可以确保有电量的收集系统安全运行,减少操作失误和设备损坏的可能,也可在异常情况下有效减少一些电器的损失。

三、地线
2、作用:地线的功能是保护和收集一些过大的电流。

电路中的电源通常会有过大的电流,这时,电路中的主要元件如电阻,电容,开关等都会受到较大的冲击,造成烧坏;而一旦地线接电,那么大电流就会经由地线流向地面,从而保护电路中的元件,使电路安全工作起来。

最后,火线,零线,地线这三根电线都是家庭中,工厂中经常使用的电力设备,安全有效地使家庭和工厂提供取得电能,保护电路元件得到充分保护,才能够更好地实施,并满足我们每天使用中存在的电气安全。

火线、零线、地线

火线、零线、地线

零线又叫中性线,是由变压器低压侧的中性点(星点)引出的线,又由于我国的低压供配电系统要求变压器低压侧的中性点直接接地,所以中性线和地线比较容易混淆;当三相负荷不平衡时中性线上是有电流流过的,有了中性线可以提供220V/380V两种电压等级的电压;地线是通过接地极直接接入大地的线,并且要求接地极的接地电阻小于4欧姆,地线通常接于用电设备的金属外壳,用于保护由于设备意外漏电造成的人身伤害,正常情况下地线上是没有电流流过的;根据新国标低压供电系统应采用三相五线制,也就是三火一零一地,但是很多老企业和老居民楼由于历史的原因仍采用三相四线制即三火一零(零地共用或者说是混用),造成了目前零线地线概念的混乱。

原理上,火线与零线是一样的,只不过是发电厂在远距离输电时,由于距离越远,所需的电线就要越长,电线越长,电线的电阻就越大。

但是在远距离输电时,如果采用大地作导体,此时大地的电阻要比远长距离的电线的电阻要小很多,而且这样做也可以节约大部分成本。

平时我们用手摸火线时,就会产生触电,有些人想不通,他以为他只碰到一根线而已,怎么就会被电到了?其实他已经相当于碰了两根电线,另外那一条线就是大地。

电是从人的手通过人体流经脚底,再经过大地构成回路,这就是所谓的单线触电了。

在电路中,零线就是接在大地的那条线,你如果用手去摸它,我保证你不会被电到,因为你手上摸到的是零线,而脚站在大地上,大地也是零线,也就是说你碰到的只是一根线,单根线是构不成回路电流的,所以电不着你。

火线就是直接用电线传输过来的,它没有与大地连接,再说整个地球就只能当作一条导线,一但决定用某一根电线接地后,就不能在把第二根线接地了,如果再接的话,那可就是短路了!至于怎样接线,你就直接把零线与火线接到用电器上就可以了,它不是直流电,是交流电,不用分什么正负极性的,再说它也没有正负极性,交流就是两根线的+ - 电压不断地交替变化的意思。

为了使交流电有很方便的动力转换功能,通常工业用电,三根正弦交流电。

相线(火线)零线(中性线)与接地线(保护线)

相线(火线)零线(中性线)与接地线(保护线)

在三相交流电路中,每一个绕组可称为每“相”。

不同电路中相线的对地电压有高有抵,而“火线”则是在民用的低压线路中对相线的“俗称”,其范围要较相线小许多。

我国民用电一般采用三相丝线制系统也就是三根相线一根中性线N。

每根相线之间的电压是380V ,而任意一根相线与中性线之间的电压是220V,我们平时所说的“市电”就是指的220V.由于中性线N是接地的,也就是中性线和大地处等电位,对地电压是零,所以也被大家称为“零线”。

三相变压器的中性点引出线称为零线,对于单相负荷用电就需要零线作为电源的回路. 地线是为了保证人身和设备安全的设施,当设备带电时,有了牢固的地线可以确保人不触电,低压设备不被电击坏.同时还起到屏蔽的作用. 三相变压器的中性点分接地(称大电流接地系统--一般在380V及以下低压应用)和不接地(称小电流接地系统--一般在6000V以上高压应用)两种.中性点接地目的是为了一旦线路有接地现象,就产生大电流,引起开关跳闸,保险烧断,瞬间就自动切断电源. 用电安全要求不允许变压器的零线接地,然后再从地引出线来接在电器上.变压器可以接地,零线必须从变压器引到电器上(变压器到电器设备之间的零线和地线是可以共用的). 1). 零线是从变压器中性点直接引出的,我们用的220V零线是从变压器直接出来的。

2). 地线是按照标准在大地中作的。

这种系统为三相五线制供电系统;3).零线可以进开关,地线不能;4).地线可以进行重复接地;5).二者绝对不可以互换,否则,有触电危险。

变压器二次侧零线接地,是适合高压等级的,供电可靠性低,易发生停电事故,但由于接地,中性点的钳位作用,对系统的绝缘有利,它还有另一个缺点,就是会产生电磁骚扰. 对于高压输配电网,由于传输功率大且会传输距离长,一般都采用110kv用以上的电奔放等级,在这样高的电压等级下绝缘问题比较突出,因此都采用中性点接地的系统,就是你所说的零线接地. 是中心点接地属于工作接地。

图解家庭电路三根线:火线、零线、地线.pptx

图解家庭电路三根线:火线、零线、地线.pptx

火线
火线
大地
地线
地线:使用的是电器的最近点接地,对地 电位为零。 零线:最近接地点是在变电所或者供电的 变压 器处,对地男峯击定械廖籍
9
学海无涯
正常工作情况下,零 线、火线流经的是同奪緋 一回路,电流大小相同。
火线
火零
地线的电流只是负 载 由于绝缘不良而 产生 的漏电流。
地线
地线:是把用电器不带电的金 属外壳和大地接通,为了防止 电气设备外壳意外带电而造成 的人身危险。
及快条弓W大:fc修籍
6
学海无涯
特殊情况2
验电笔在两个孔上都亮, 一 样的亮度。
这种情况,如何判断零' 火线呢?
闭合开关, 灯不亮,将验电笔插进插座的两 孔均发光。
火线 零线—--
原因:进户零线断了。 如果进户的零线断路了,那就 很不 安全驻号■/物:修礬
7
学海无涯
8
学海无涯 零线与地线的接地点不同
学海无涯
图解家庭电路三根线:火线、零线、地线,姿势涨起来!
你知道插座上为什么有三个孔么? 你知道这三个孔分别有什么作用么? 你想知道家庭电路是怎样连接的么?
往下看!涨姿势!
1
学海无涯
线去哪里了:
火线: 来自发电厂。
零线: 是回线,一般要回到变 压
0: °地线:
器处接地。 是另铺设的一条保护线。
襟> 发电厂到变电站的输变电结构图:
成触电。—•…
火线220V
零线
4
学海无涯
5
学海无涯
这种情况,如何判断零' 火线呢?
这是由于三相负荷不平衡造成的。 中性线不接地系统,零线与大地有压差。
:" 液 : 德A相

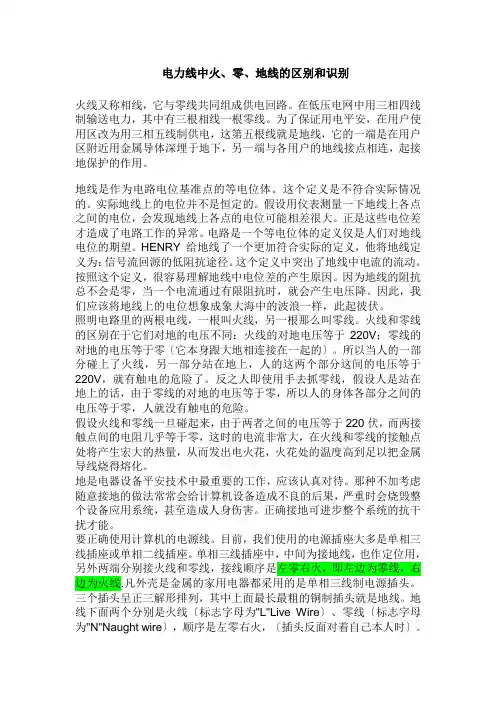

电力线中火、零、地线的区别和辨认

电力线中火、零、地线的区别和辨认

电力线中火、零、地线的区别和识别火线又称相线,它与零线共同组成供电回路。

在低压电网中用三相四线制输送电力,其中有三根相线一根零线。

为了保证用电平安,在用户使用区改为用三相五线制供电,这第五根线就是地线,它的一端是在用户区附近用金属导体深埋于地下,另一端与各用户的地线接点相连,起接地保护的作用。

地线是作为电路电位基准点的等电位体。

这个定义是不符合实际情况的。

实际地线上的电位并不是恒定的。

假设用仪表测量一下地线上各点之间的电位,会发现地线上各点的电位可能相差很大。

正是这些电位差才造成了电路工作的异常。

电路是一个等电位体的定义仅是人们对地线电位的期望。

HENRY 给地线了一个更加符合实际的定义,他将地线定义为:信号流回源的低阻抗途径。

这个定义中突出了地线中电流的流动。

按照这个定义,很容易理解地线中电位差的产生原因。

因为地线的阻抗总不会是零,当一个电流通过有限阻抗时,就会产生电压降。

因此,我们应该将地线上的电位想象成象大海中的波浪一样,此起彼伏。

照明电路里的两根电线,一根叫火线,另一根那么叫零线。

火线和零线的区别在于它们对地的电压不同:火线的对地电压等于220V;零线的对地的电压等于零〔它本身跟大地相连接在一起的〕。

所以当人的一部分碰上了火线,另一部分站在地上,人的这两个部分这间的电压等于220V,就有触电的危险了。

反之人即使用手去抓零线,假设人是站在地上的话,由于零线的对地的电压等于零,所以人的身体各部分之间的电压等于零,人就没有触电的危险。

假设火线和零线一旦碰起来,由于两者之间的电压等于220伏,而两接触点间的电阻几乎等于零,这时的电流非常大,在火线和零线的接触点处将产生宏大的热量,从而发出电火花,火花处的温度高到足以把金属导线烧得熔化。

地是电器设备平安技术中最重要的工作,应该认真对待。

那种不加考虑随意接地的做法常常会给计算机设备造成不良的后果,严重时会烧毁整个设备应用系统,甚至造成人身伤害。

正确接地可进步整个系统的抗干扰才能。

详解零线火线地线

详解零线火线地线

详解零线火线地线LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】详解火线:L.零线:N.地线:E一般情况下,三相电路中火线使用红、黄、蓝三种颜色表示三根火线,零线使用黑色。

单相照明电路中,一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。

我国规定的相线(即火线)分别为A黄B绿C红,零线N蓝,接地线E黄绿双色线。

家里一般用220V电压,L接火线N接零线E接双色接地线,正常情况下火零、火地间电压都是220V,零地间无电压。

所接设备如果为低压仪器,一般建议地零电压<5V,火零电压为220V-+5%,地火电压为220V-+5%。

用万用表测试你的电源,一般来说符合上述要求就可以认为,地线正常,电源符合要求,当然接地是有效的。

正常标准情况下,火零之间220V,火地之间220V,地零之间0V。

但由于实际应用当中,线路不可能额定运行,三相负荷不可能平衡,接地电阻也不可能为0,而且一般的生活用电,地线绝大都不接地,所以零线上一般都有一定的对地电压,火零之间的也确在电压在220V正负10%以内,火地同上,0V<零地<5V。

我们通常所说的火线、零线、地线是指在三相四线制供电系统中不同用途的线路。

火线也叫相线,是可以用电笔测量出来的。

三条火线之间的电压是380V,和零线之间的电压是220V(就是我们通常家用的电压),零线是从变压器中性点接出来的,在三相四线供电系统中,零线接出来后一定要接入大地,所以它对地理论上是没有电压的(但实际当中如果接地装置接触不良,或三相用电严重不平衡时,零线也会带电),三相电的三根头称为相线,三相电的三根尾连接在一起(在变压器内部连接)称中性线也叫"零线"。

叫零线的原因是三相平衡时刻中性线中没有电流通过了,再就是它直接或间接的接到大地,跟大地电压也接近零。

火线零线

火线零线

家庭电路中火线零线示意图
照明电路里的两根电线,一根叫火线,英文简写L(LIVE WIRE),一般为红色或黄色或绿色;另一根则叫零线,英文简写N(NEUTRAL WIRE),一般为蓝色或黄色;此外还有地线E(EARTH WIRE),一般为黄绿色或黑色。

火线和零线的区别在于它们对地的电压不同:火线的对地电压等于220V;零线的对地的电压等于零(它本身跟大地相连接在一起的)。

所以当人的一部分碰上了火线,另一部分站在地上,人的这两个部分之间的电压等于220V,就有触电的危险了。

反之人即使用手去抓零线,如果人是站在地上的话,由于零线的对地的电压等于零,所以人的身体各部分之间的电压等于零,人就没有触电的危险。

如果火线和零线一旦碰起来,由于两者之间的电压等于220伏,而两接触点间的电阻几乎等于零,这时的电流非常大,在火线和零线的接触点处将产生巨大的热量,从而发出电火花,火花处的温度高到足以把金属导线烧得熔化。

正规接线方式是:左零右火上地。

(家用电路插座上应按此接线方式接线)因为零线本身是接地的,并且电工在接地线时感觉重复接线,为了省去冗余接线的麻烦,家用电路里很少见到接入了地线。

使交流电有很方便的动力转换功能,通常电力传输是以三相四线的方式,三相电的三根头称为相线,三相电的三根尾连接在一起称中性线也叫"零线"。

叫零线的原因是三相平衡时刻中性线中没有电流通过了,再就是它直接或间接的接到大地,跟大地电压也接近零。

还有一根地线,与地面连接。

火线、零线与地线

火线、零线与地线

火线、零线与地线的区别零线是我国的习惯性说法,国外没有零线的说法,电气中有三种线:L(相线=火线)、N(中性线)、PE(保护线),其中L和N是带电的,PE是不带电导体。

一般情况下,三相电路中火线使用红、黄、蓝三种颜色表示三根火线,零线使用黑色。

单相照明电路中,一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。

1、结构的区别零线(N):从变压器中性点接地后引出主干线。

地线(PE):从变压器中性点接地后引出主干线,根据标准,每间隔20—30米重复接地。

2、原理的区别零线(N):主要用于工作回路,零线所产生的电压等于线阻×工作回路的电流。

由于长距离的传输,零线所产生的电压就不可忽视,作为保护人员安全的措施就变得不可靠。

地线(PE):不用于工作回路,只作为保护线。

利用大地的绝对“0”电压,当设备外壳发生漏电,电流会迅速流入大地,即是发生PE线有开路的情况,也会从附近的接地体流入大地。

地线是把设备或用电器的外壳可靠的连接大地的线路,是防止触电事故的良好方案。

3、N与PE的区别两者并不是同一概念,零线是中线的俗称,是电力部门提供的工作线路。

地线是接地装置的简称,又分为工作接地和安全性接地,其中安全性接地由分为保护接地。

防雷击接地和防电磁辐射接地。

(1)工作接地是用它完成回路使设备达到性能要求的接地线。

要求接地电阻小于等于4Ω(2)保护接地为防止人们在使用家电及办公等电子设时发生触电事故而采取的一种保护措施。

家用电器及办公设备的金属外壳都设有接地线,如其绝缘破损外壳带电,则电流沿安装的接地线泄入大地;用点规程规定保护接地电阻小于4Ω(3)防电磁辐射接地在一些重要部门为防止电磁干扰,对电子设备加装屏蔽网,安装的屏蔽网要接入相应的接地系统,并要求接地电阻小于4Ω4、L和PE区别火线和零线都是带电的线,如果二相电源接了用电器的话,那么就有电流从电线中流过一般的感觉火线带了电,是因为如果人接触(包括一些间接接触)了火线,一部分的电流就从人的身体中经过了,就好比本来一个水管子,从中间有分了一个水龙头了。

三相星形电源的连接、零线地线相线火线的区别及相电压线电压

三相星形电源的连接、零线地线相线火线的区别及相电压线电压

三相星形电源的连接、零线/地线/相线/火线的区别及相电压/线电压如果将三相交流电源的每一相用两根导线和负载连接起来,组成了三个互不相关的电路,如下图所示。

这种连接需要用六根导线来输电,是很不经济的。

因此,实际上都是采用“星形(Y)”或者“三角形”(△)的连接方式。

零线/地线、相线/火线把三相电源的三个线圈的末端(U2、V2、W2)连接在一起,从三个始端(U1、V2、W3)分别引出导线。

这种连接方式叫做星形连接,如右图所示。

三个末端的连接点称为中性点。

由中性点引出的导线叫“中性线”(即图中的N线),当中性点接地时,由中性点引出的线叫“零线”(俗称“底线”)。

由线圈始端(U1、V1、W1)分别引出的三条导线称为“相线”(俗称“火线”)。

相电压、线电压这样的连接方式,在导线间存在着两种电压:相电压和线电压。

每根相线和中性线的电压叫做相电压,它们的有效值分别用U U、U V、U W表示;各相线间的电压叫线电压,它们的有效值分别用U UV、U VW、U WU表示。

三相电源星形(Y)连接时,电压的相量图如右下图所示。

从相量图可以看出:线电压和相电压间的数值关系可由等腰三角形中求得。

U、V间线电压:同理,V、W间线电压:U VW=√(3)U V;W、U间线电压:U WU=√(3)U W即:上面的公式中:∙U L:表示线电压,单位伏特(简称伏,V)∙UΦ:表示相电压,单位伏特(简称伏,V)因此,三相电源星形连接时,线电压U L为相电压UΦ的√(3),或1.73倍(根号3等于1.73)。

所以大家有时候会听说380V的电压,它是怎么来的呢?我们都知道普通家用电压是220V,这个电压是相电压(就是火线与零线的电压),当我们把火线与另一条火线(而不是零线)连接是,就可以输出380伏的电压了。

1217 零线、地线、火线知识点

1217 零线、地线、火线知识点

零线、地线、火线知识点
零线、地线、火线相关知识如下:
1. 火线:火线是用来供电的线路,电压通常为220V,也是电器设备连接到电能的一个来源。

2. 零线:零线也是供电线路,但它通常是变压器中性点引出的线路,与火线共同组成回路,来提供家庭电路中用电器工作的电源电压。


线同样是带电的,但由于地线良好的接地使它对地的电压通常保持在0.几伏到两伏之间。

3. 地线:地线是接地的线路,能保证用电安全,并使得电气设备不会因为外壳带电而发生危险。

虽然地线也有电压,但通常不会对身体造
成伤害,如需了解更多关于地线的信息可以查阅专业书籍。

以上信息仅供参考,如需了解更多信息,请查阅专业书籍或咨询专业
人士。

火线_零线_地线的区别与作用

火线_零线_地线的区别与作用

火线_零线_地线的区别与作用火线地线零线为了使交流电有很方便的动力转换功能,通常工业用电,三根正弦交流电。

电流相位(反映电流的方向大小)相互相差120度。

通常我们将每一根这样的导线称为相线(火线),通常电力传输是以三相四线的方式,三相电的三根头称为相线,三相电的三根尾连接在一起称中性线也叫"零线"。

叫零线的原因是三相平衡时刻中性线中没有电流通过了,再就是它直接或间接的接到大地,跟大地电压也接近零。

地线是把设备或用电器的外壳可靠的连接大地的线路,是防止触电事故的良好方案.火线又称相线,它与零线共同组成供电回路。

在低压电网中用三相四线制输送电力,其中有三根相线一根零线。

为了保证用电安全,在用户使用区改为用三相五线制供电,这第五根线就是地线,它的一端是在用户区附近用金属导体深埋于地下,另一端与各用户的地线接点相连,起接地保护的作用。

火线、零线、地线的颜色按我国现行标准,GB2681中第3条依导线颜色标志电路时,一般应该是相线-A相黄色,B相绿色,C相红色。

零线-淡蓝色。

地线是黄绿相间。

如果是三相插座,左边是零线,中间(上面)是地线,右边是火线用电分为动力用电和家用电.动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.火线是指三相四线电网A B C中的任意一相,零线是指三相四线对地无电压有电流的那一根电线, 三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的. 一般情况下,三相电路中火线使用红、黄、蓝三种颜色表示三根火线,零线使用黑色。

家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中,一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。

L N E关系

L N E关系

火线零线火线零线家庭电路中火线零线示意图照明电路里的两根电线,一根叫,英文简写L(LIVE WIRE),一般为红色或黄色或绿色;另一根则叫零线,英文简写N(NEUTRAL WIRE),一般为蓝色或黄色;此外还有地线E(EARTH WIRE),一般为黄绿色或黑色。

火线和零线的区别在于它们对地的电压不同:火线的等于220V;零线的对地的电压等于零(它本身跟大地相连接在一起的)。

所以当人的一部分碰上了火线,另一部分站在地上,人的这两个部分之间的电压等于220V,就有触电的危险了。

反之人即使用手去抓零线,如果人是站在地上的话,由于零线的对地的电压等于零,所以人的身体各部分之间的电压等于零,人就没有触电的危险。

如果火线和零线一旦碰起来,由于两者之间的等于220伏,而两接触点间的几乎等于零,这时的非常大,在火线和零线的接触点处将产生巨大的热量,从而发出电火花,火花处的温度高到足以把金属导线烧得熔化。

正规接线方式是:左零右火上地。

(家用电路插座上应按此接线方式接线)因为零线本身是接地的,并且电工在接地线时感觉重复接线,为了省去冗余接线的麻烦,家用电路里很少见到接入了地线。

火线火线是照明电路里的对地电压等于220V的线,用家用试电笔可以测试出来。

接地是电器设备安全技术中最重要的工作,应该认真对待。

那种不加考虑随意接地的做法常常会给计算机设备造成不良的后果,严重时会烧毁整个设备应用系统,甚至造成人身伤害。

正确接地可提高整个系统的抗干扰能力。

要正确使用计算机的电源线。

目前,我们使用的电源插座大多是单相三线插座或单相二线插座。

单相三线插座中,中间为接地线,也作定位用,另外两端分别接火线和零线,接线顺序是左零右火,即左边为零线,右边为火线.凡外壳是金属的家用电器都采用的是单相三线制电源插头。

三个插头呈正三角形排列,其中上面最长最粗的铜制插头就是地线。

地线下面两个分别是火线(标志字母为"L"Live Wire)、零线(标志字母为"N"Neutral wire),顺序是左零右火,(插头背面对着自己本人时)。

火线_零线_地线的区别与作用

火线_零线_地线的区别与作用

火线_零线_地线的区别与作用火线地线零线为了使交流电有很方便的动力转换功能,通常工业用电,三根正弦交流电。

电流相位(反映电流的方向大小)相互相差120度。

通常我们将每一根这样的导线称为相线(火线),通常电力传输是以三相四线的方式,三相电的三根头称为相线,三相电的三根尾连接在一起称中性线也叫"零线"。

叫零线的原因是三相平衡时刻中性线中没有电流通过了,再就是它直接或间接的接到大地,跟大地电压也接近零。

地线是把设备或用电器的外壳可靠的连接大地的线路,是防止触电事故的良好方案.火线又称相线,它与零线共同组成供电回路。

在低压电网中用三相四线制输送电力,其中有三根相线一根零线。

为了保证用电安全,在用户使用区改为用三相五线制供电,这第五根线就是地线,它的一端是在用户区附近用金属导体深埋于地下,另一端与各用户的地线接点相连,起接地保护的作用。

火线、零线、地线的颜色按我国现行标准,GB2681中第3条依导线颜色标志电路时,一般应该是相线-A相黄色,B相绿色,C相红色。

零线-淡蓝色。

地线是黄绿相间。

如果是三相插座,左边是零线,中间(上面)是地线,右边是火线用电分为动力用电和家用电.动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.火线是指三相四线电网A B C中的任意一相,零线是指三相四线对地无电压有电流的那一根电线, 三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的. 一般情况下,三相电路中火线使用红、黄、蓝三种颜色表示三根火线,零线使用黑色。

家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中,一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。

火线零线

火线零线

火线零线家庭电路中火线零线示意图照明电路里的两根电线,一根叫火线,英文简写L(LIVE WIRE),一般为红色或黄色或绿色;另一根则叫零线,英文简写N(NAUGHT WIRE),一般为蓝色或黄色;此外还有地线E(EARTH WIRE),一般为黄绿色或黑色。

火线和零线的区别在于它们对地的电压不同:火线的对地电压等于220V;零线的对地的电压等于零(它本身跟大地相连接在一起的)。

所以当人的一部分碰上了火线,另一部分站在地上,人的这两个部分之间的电压等于220V,就有触电的危险了。

反之人即使用手去抓零线,如果人是站在地上的话,由于零线的对地的电压等于零,所以人的身体各部分之间的电压等于零,人就没有触电的危险。

如果火线和零线一旦碰起来,由于两者之间的电压等于220伏,而两接触点间的电阻几乎等于零,这时的电流非常大,在火线和零线的接触点处将产生巨大的热量,从而发出电火花,火花处的温度高到足以把金属导线烧得熔化。

正规接线方式是:左零右火中接地。

(家用电路插座上应按此接线方式接线)因为零线本身是接地的,并且电工在接地线时感觉重复接线,为了省去冗余接线的麻烦,家用电路里很少见到接入了地线。

编辑本段火线火线是照明电路里的对地电压等于220V的线,用家用试电笔可以测试出来。

接地是电器设备安全技术中最重要的工作,应该认真对待。

那种不加考虑随意接地的做法常常会给计算机设备造成不良的后果,严重时会烧毁整个设备应用系统,甚至造成人身伤害。

正确接地可提高整个系统的抗干扰能力。

要正确使用计算机的电源线。

目前,我们使用的电源插座大多是单相三线插座或单相二线插座。

单相三线插座中,中间为接地线,也作定位用,另外两端分别接火线和零线,接线顺序是左零右火,即左边为零线,右边为火线.凡外壳是金属的家用电器都采用的是单相三线制电源插头。

三个插头呈正三角形排列,其中上面最长最粗的铜制插头就是地线。

地线下面两个分别是火线(标志字母为"L"Live Wire)、零线(标志字母为"N"Naught wire),顺序是左零右火,(插头背面对着自己本人时)。

LNE关系

LNE关系

火线零线火线零线家庭电路中火线零线示意图照明电路里的两根电线,一根叫,英文简写L(LIVE WIRE),一般为红色或黄色或绿色;另一根则叫零线,英文简写N(NEUTRAL WIRE),一般为蓝色或黄色;此外还有地线E(EARTH WIRE),一般为黄绿色或黑色。

火线和零线的区别在于它们对地的电压不同:火线的等于220V;零线的对地的电压等于零(它本身跟大地相连接在一起的)。

所以当人的一部分碰上了火线,另一部分站在地上,人的这两个部分之间的电压等于220V,就有触电的危险了。

反之人即使用手去抓零线,如果人是站在地上的话,由于零线的对地的电压等于零,所以人的身体各部分之间的电压等于零,人就没有触电的危险。

如果火线和零线一旦碰起来,由于两者之间的等于220伏,而两接触点间的几乎等于零,这时的非常大,在火线和零线的接触点处将产生巨大的热量,从而发出电火花,火花处的温度高到足以把金属导线烧得熔化。

正规接线方式是:左零右火上地。

(家用电路插座上应按此接线方式接线)因为零线本身是接地的,并且电工在接地线时感觉重复接线,为了省去冗余接线的麻烦,家用电路里很少见到接入了地线。

火线火线是照明电路里的对地电压等于220V的线,用家用试电笔可以测试出来。

接地是电器设备安全技术中最重要的工作,应该认真对待。

那种不加考虑随意接地的做法常常会给计算机设备造成不良的后果,严重时会烧毁整个设备应用系统,甚至造成人身伤害。

正确接地可提高整个系统的抗干扰能力。

要正确使用计算机的电源线。

目前,我们使用的电源插座大多是单相三线插座或单相二线插座。

单相三线插座中,中间为接地线,也作定位用,另外两端分别接火线和零线,接线顺序是左零右火,即左边为零线,右边为火线.凡外壳是金属的家用电器都采用的是单相三线制电源插头。

三个插头呈正三角形排列,其中上面最长最粗的铜制插头就是地线。

地线下面两个分别是火线(标志字母为"L"Live Wire)、零线(标志字母为"N"Neutral wire),顺序是左零右火,(插头背面对着自己本人时)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

火线零线地线的区别和电路图
首先你要知道电为什么分为火线。

《也叫相线》零线《也叫中性线》和接地线。

《也叫保护线》是从那里来的。

各起什么作用的。

电自然是从发电机出来的这个大家都知道。

发电机分为单相发电机和三相发电机。

现在在电厂基本都用三相发电机。

单相基本已不用《当然应急发电机除外》。

一般情况下红色是火线,蓝色是零线,黑色是地线。

火线和零线区别
火线和零线都是带电的线,如果二相电源接了用电器的话,那么就有电流从电线中流过
一般的感觉火线带了电,是因为如果人接触(包括一些间接接触)了火线,一部分的电流就从人的身体中经过了,就好比本来一个水管子,从中间有分了一个水龙头了。

零线不带电是因为电源的另一端(零线)接了地,我们在地上接触零线的时候,因为没有位差,就不会形成电流。

所以就有零线不带电的感觉。

零线和火线本来都是由电源出来的,电流的正方向就是由一出,经过外部设备,从另一端进。

形成一个回路。

零线和火线的区别就是电源的两个端子其中的一个接了大地
零线和地线区别
1.零线和地线这两个是不同的概念,不是一回事。

2.地线的对地电位为零。

使用的电器的最近点接地。

3.零线的对地电位不一定为零。

零线的最近接地点是在变电所或者供电的变压器处。

4.零线有时候会电人,在什么时候呢?当你的电炉子不发热了,千万不要以为没电了,不会电人,错啦!有可能存在这样的可能,离你的电器很沅的地方n线断开了,用电压表一量会发现,电器的ln线都是市电的电压!
5.地线不会电人,除非很糟的情况,设计者不懂,或者胡乱搞的产品!
6.在你的电路中有零线和地线的话,你会发现有一个高耐压电容在他们中间。

以上内容均根据学员实际工作中遇到的问题整理而成,供参考,如有问题请及时沟通、指正。
