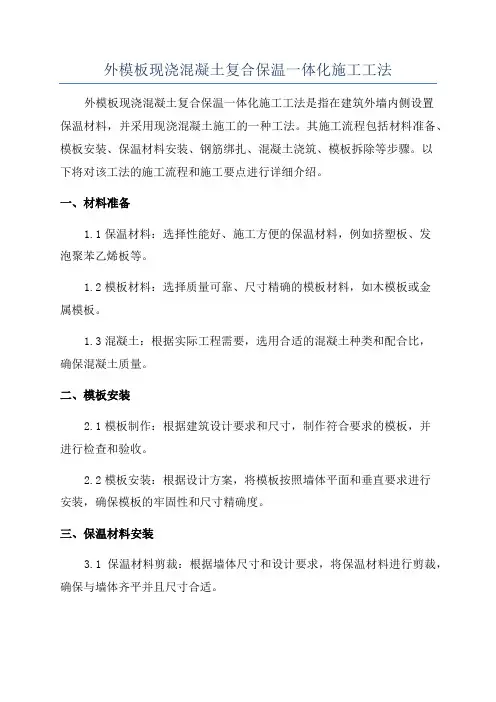

外模板现浇混凝土复合保温一体化施工工法
外模板现浇混凝土复合保温一体化施工工法外模板现浇混凝土复合保温一体化施工工法是指在建筑外墙内侧设置保温材料，并采用现浇混凝土施工的一种工法。
其施工流程包括材料准备、模板安装、保温材料安装、钢筋绑扎、混凝土浇筑、模板拆除等步骤。
以下将对该工法的施工流程和施工要点进行详细介绍。
一、材料准备1.1保温材料：选择性能好、施工方便的保温材料，例如挤塑板、发泡聚苯乙烯板等。
1.2模板材料：选择质量可靠、尺寸精确的模板材料，如木模板或金属模板。
1.3混凝土：根据实际工程需要，选用合适的混凝土种类和配合比，确保混凝土质量。
二、模板安装2.1模板制作：根据建筑设计要求和尺寸，制作符合要求的模板，并进行检查和验收。
2.2模板安装：根据设计方案，将模板按照墙体平面和垂直要求进行安装，确保模板的牢固性和尺寸精确度。
三、保温材料安装3.1保温材料剪裁：根据墙体尺寸和设计要求，将保温材料进行剪裁，确保与墙体齐平并且尺寸合适。
3.2保温材料固定：采用专用的粘结剂或固定件将保温材料固定在墙体上，确保牢固性。
3.3保温材料补缝：将保温材料之间的缝隙进行补缝，以避免冷热桥的产生。
四、钢筋绑扎4.1钢筋加工：根据设计要求和墙体结构，对钢筋进行加工，并进行检查和验收。
4.2钢筋绑扎：将加工好的钢筋按照设计要求进行绑扎，确保钢筋的位置准确和牢固。
五、混凝土浇筑5.1浇筑前处理：在混凝土浇筑前，对模板、保温材料、钢筋等进行检查，确保符合要求。
5.2混凝土浇筑：采用搅拌车将混凝土运输到施工现场，并进行均匀浇筑。
5.3振捣和养护：对浇筑的混凝土进行振捣和养护，使其达到设计强度和稳定性。
六、模板拆除6.1混凝土凝固：等待混凝土达到设计强度和稳定性后，可进行模板拆除。
6.2模板拆除：采用适当的机械或人工工具进行模板的拆除，确保不损坏混凝土和保温材料。
6.3装饰和收尾：在模板拆除后，进行墙体装饰和收尾工作，使其达到设计要求和美观效果。
1.施工速度快：采用现浇混凝土施工，施工速度较快，可缩短建设周期。

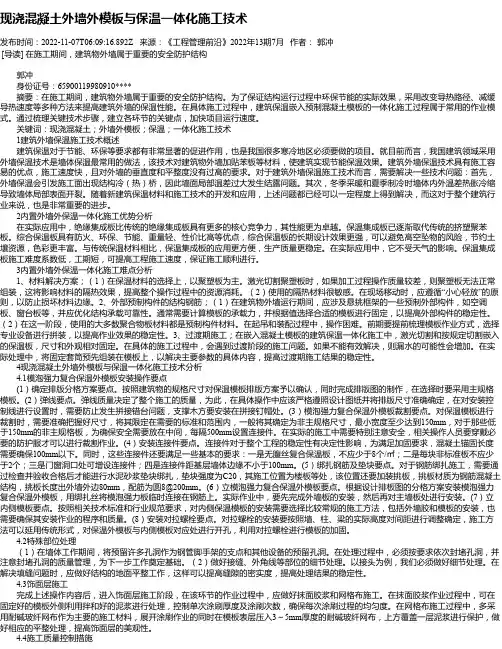

现浇混凝土外墙外模板与保温一体化施工技术_1
现浇混凝土外墙外模板与保温一体化施工技术发布时间：2022-11-07T06:09:16.892Z 来源：《工程管理前沿》2022年13期7月作者：郭冲[导读] 在施工期间，建筑物外墙属于重要的安全防护结构郭冲身份证号：65900119980910**** 摘要：在施工期间，建筑物外墙属于重要的安全防护结构。
为了保证结构运行过程中环保节能的实际效果，采用改变导热路径、减缓导热速度等多种方法来提高建筑外墙的保温性能。
在具体施工过程中，建筑保温嵌入预制混凝土模板的一体化施工过程属于常用的作业模式。
通过梳理关键技术步骤，建立各环节的关键点，加快项目运行速度。
关键词：现浇混凝土；外墙外模板；保温；一体化施工技术 1建筑外墙保温施工技术概述建筑保温对于节能、环保等要求都有非常显著的促进作用，也是我国很多寒冷地区必须要做的项目。
就目前而言，我国建筑领域采用外墙保温技术是墙体保温最常用的做法，该技术对建筑物外墙加贴苯板等材料，使建筑实现节能保温效果。
建筑外墙保温技术具有施工容易的优点，施工速度快，且对外墙的垂直度和平整度没有过高的要求。
对于建筑外墙保温施工技术而言，需要解决一些技术问题：首先，外墙保温会引发施工面出现结构冷（热）桥，因此墙面局部温差过大发生结露问题。
其次，冬季采暖和夏季制冷时墙体内外温差热胀冷缩导致墙体局部表面开裂。
随着新建筑保温材料和施工技术的开发和应用，上述问题都已经可以一定程度上得到解决，而这对于整个建筑行业来说，也是非常重要的进步。
2内置外墙外保温一体化施工优势分析在实际应用中，绝缘集成板比传统的绝缘集成板具有更多的核心竞争力，其性能更为卓越。
保温集成板已逐渐取代传统的挤塑聚苯板。
综合保温板具有防火、环保、节能、重量轻、性价比高等优点，综合保温板的长期设计效果更强，可以避免高空坠物的风险，节约土壤资源，色彩更丰富。
与传统保温材料相比，保温集成板的应用更方便，生产质量更稳定。
在实际应用中，它不受天气的影响。
一种保温墙体现浇一体化系统施工支护结构[实用新型专利]
![一种保温墙体现浇一体化系统施工支护结构[实用新型专利]](https://img.taocdn.com/s3/m/3378f72e58f5f61fb636667e.png)
专利名称：一种保温墙体现浇一体化系统施工支护结构专利类型：实用新型专利
发明人：宋宝玉,宋嘉成,赵佳杰
申请号：CN201621410543.1
申请日：20161221
公开号：CN206346505U
公开日：
20170721
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种保温墙体现浇一体化系统施工支护结构，包括外模板和内模板，外模板和内模板之间设有保温层，所述保温层与外模板之间10mm的外砂浆层填充腔，所述保温层和内模板之间为混凝土层填充腔，混凝土层填充腔中通过固定在墙体上的钢筋固定盘搭接有墙体钢筋架；所述混凝土层填充腔内设有两端分别抵住保温层和内模板的混凝土支架；所述保温层外侧钉入连接钉，连接钉尖端伸入混凝土层填充腔中，所述保温层外侧插入L形钢筋，L形钢筋一端勾住保温层外侧，另一端伸入混凝土层填充腔中。
本实用新型与现有技术相比的优点是：本实用新型的结构牢固，使用安全，维修、维护成本极低。
申请人：河北旭灿科技有限公司
地址：050000 河北省石家庄市长安区南石家庄村原高速出口路北长泰路16号
国籍：CN
更多信息请下载全文后查看。
一种一体化K撑模块式墙体[实用新型专利]
![一种一体化K撑模块式墙体[实用新型专利]](https://img.taocdn.com/s3/m/f0586b5549d7c1c708a1284ac850ad02de800721.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201922486568.X(22)申请日 2019.12.30(73)专利权人 鞍钢中电建筑科技股份有限公司地址 100142 北京市海淀区西四环北路160号8层二区808专利权人 西安建大装配式钢结构研究院有限公司(72)发明人 娄宇 温凌燕 郭亮 李瑞林 薛强 包献博 (74)专利代理机构 西安通大专利代理有限责任公司 61200代理人 马贵香(51)Int.Cl.E04B 2/56(2006.01)E04B 1/24(2006.01)E04B 1/58(2006.01)E04B 1/98(2006.01)E04H 9/02(2006.01)(54)实用新型名称一种一体化K撑模块式墙体(57)摘要一种一体化K撑模块式墙体，包括立柱、横梁、支撑杆件和主梁；两个立柱平行设置，两个横梁垂直设置在两个立柱之间，形成矩形框架，两个支撑杆件的一端均连接在一个立柱的中部，另一端连接在另一个立柱与两个横梁连接的拐角处；立柱的上下两端均与主梁连接，形成墙体框架，墙体框架外侧浇筑混凝土或包覆轻钢龙骨墙体形成一体化墙体。
本实用新型通过K型支撑提高结构的抗侧力刚度，构造简单便于施工，方便支撑隐藏在墙体内。
提升建筑使用效果，满足住宅要求。
提高了结构的装配化，提高拼装速度，充分适应装配式钢结构的要求和特点。
有效解决我国建筑工业化水平低，房屋建筑劳动力低下以及传统钢建筑产品质量低等诸多问题，适应我国建筑业的发展。
权利要求书1页 说明书2页 附图3页CN 212026720 U 2020.11.27C N 212026720U1.一种一体化K撑模块式墙体，其特征在于，包括立柱(1)、横梁(3)、支撑杆件(9)和主梁(12)；两个立柱(1)平行设置，两个横梁(3)垂直设置在两个立柱(1)之间，形成矩形框架，两个支撑杆件(9)的一端均连接在一个立柱(1)的中部，另一端连接在另一个立柱(1)与两个横梁(3)连接的拐角处；立柱(1)的上下两端均与主梁(12)连接，形成墙体框架，墙体框架外侧浇筑混凝土或包覆轻钢龙骨墙体形成一体化墙体。
一种结构保温一体化墙板[实用新型专利]
![一种结构保温一体化墙板[实用新型专利]](https://img.taocdn.com/s3/m/9450f2b6804d2b160a4ec067.png)
专利名称：一种结构保温一体化墙板专利类型：实用新型专利
发明人：韦韬
申请号：CN201820263370.8
申请日：20180223
公开号：CN207974358U
公开日：
20181016
专利内容由知识产权出版社提供
摘要：本实用新型提出了一种结构保温一体化墙板，包括内侧面层以及设置在内侧面层上方的外侧面层，内侧面层和外侧面层之间存在缝隙并且通过设置在两侧的边肋连接形成空腔，边肋之间连接有中间加强肋，中间加强肋将空腔分隔为网格状空腔体，网格状空腔体内填充有隔温板，内侧面层和外侧面层内均设有钢筋网片，钢筋网片包括互相平行设置的横筋以及互相平行设置的竖筋，横筋和竖筋之间交叉连接。
本实用新型将保温和承重、承压能力相结合，承重和承压通过带有网格状空腔的框架结构进行支撑，内侧面层和外侧面层采用钢筋网片增强承载能力，隔温板可以起到良好的隔温作用，并且隔温板设置在空腔内，能够在墙板内保持稳定，不会出现空鼓或者脱落的情况。
申请人：成都万好科技有限公司
地址：610000 四川省成都市天府新区天府大道南段2039号天府菁蓉大厦16楼1609号
国籍：CN
代理机构：成都知集市专利代理事务所(普通合伙)
代理人：王庆海
更多信息请下载全文后查看。
高效能现浇砼复合保温模板[实用新型专利]
![高效能现浇砼复合保温模板[实用新型专利]](https://img.taocdn.com/s3/m/a3b50a9ca417866fb94a8e84.png)
专利名称：高效能现浇砼复合保温模板
专利类型：实用新型专利
发明人：孙洪明,王春山,代彩勇,李志民,杜春华申请号：CN201520188895.6
申请日：20150331
公开号：CN204960297U
公开日：
20160113
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种高效能现浇砼复合保温模板的技术方案，该方案的复合保温板的保温层采用GPES保温板，在GPES保温板的内侧设置有内侧界面层，在GPES保温板的外侧设置有保护增强层，保护增强层内设置有耐碱玻纤网布。
达到了建筑节能标准提升为75%的要求，而且在保证了模板整体物理性能的情况下，使得整体模板的厚度不会有的波动，并且成本低，易于市场推广。
申请人：山东省建筑科学研究院,山东春天建材科技有限公司
地址：山东省济南市无影山路29号
国籍：CN
代理机构：济南舜源专利事务所有限公司
代理人：侯绪军
更多信息请下载全文后查看。
一种装配式保温装饰一体化外墙板[发明专利]
![一种装配式保温装饰一体化外墙板[发明专利]](https://img.taocdn.com/s3/m/260ba5e4c0c708a1284ac850ad02de80d4d806f0.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201711337343.7(22)申请日 2017.12.14(71)申请人 北京博创绿色建筑科技有限公司地址 102212 北京市昌平区崔村镇崔顺路一号(72)发明人 张英保 张裕照 廖丽英 (74)专利代理机构 北京双收知识产权代理有限公司 11241代理人 李云鹏(51)Int.Cl.E04F 13/075(2006.01)E04F 13/21(2006.01)(54)发明名称一种装配式保温装饰一体化外墙板(57)摘要本发明公开了一种装配式保温装饰一体化外墙板，所述外墙板为层状结构，由内向外依次为轻质填充层、保温层和聚合物砂浆装饰面；所述轻质填充层内部设有多条横向及纵向的混凝土肋。
所述横向的混凝土肋和纵向的混凝土肋相互交错；所述每条混凝土肋的内部为槽钢、“C ”型或“L ”型的型钢或者钢筋。
所述保温层由A级外墙保温材料组成。
装配式保温装饰一体化外墙板作为一种工业化的大幅面外挂式保温墙板，集外墙保温功能和外墙装饰功能于一体，满足了建筑节能与建筑装饰的需要。
权利要求书1页 说明书3页 附图10页CN 107882288 A 2018.04.06C N 107882288A1.一种装配式保温装饰一体化外墙板，其特征在于：所述外墙板(1)为层状结构，由内向外依次为轻质填充层(2)、保温层(4)和聚合物砂浆装饰面(3)；所述轻质填充层(2)内部设有多条横向及纵向的混凝土肋(11)。
2.根据权利要求1所述的装配式保温装饰一体化外墙板，其特征在于：所述横向的混凝土肋(11)和纵向的混凝土肋(11)相互交错；所述每条混凝土肋(11)的内部为槽钢、“C ”型或“L ”型的型钢或者钢筋(5)。
3.根据权利要求2所述的装配式保温装饰一体化外墙板，其特征在于：所述外墙板(1)上底面的左右两端均设有上部连接件安装孔；所述外墙板(1)的下底面的中部设有下部连接件安装孔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920561361.1
(22)申请日 2019.04.23
(73)专利权人 福建省龙祥建设集团有限公司
地址 350800 福建省福州市福清市宏路镇
龙塘村福平街（敬老院边座）
(72)发明人 柯凤生 陈明森 周春旺 林梅云
殷海轶 袁良奎 丁永泉 陈爱国
(74)专利代理机构 杭州君度专利代理事务所
(特殊普通合伙) 33240
代理人 王桂名
(51)Int.Cl.
E04B 2/86(2006.01)
E04B 1/80(2006.01)
E04G 17/065(2006.01)
E04G 11/08(2006.01)
(54)实用新型名称
现浇混凝土外墙保温一体化模板支撑结构
(57)摘要
本实用新型涉及一种现浇混凝土外墙保温
一体化模板支撑结构，其特征在于，所述外墙保
温一体化模板支撑结构包括定位装置、塑料锚固
螺栓、对拉螺杆三重手段对保温一体化模板进行
固定和支撑；所述定位装置由定位块和连接杆组
成，所述塑料锚固螺栓包括塑料锚杆及羊角螺母
组成，所述对拉螺杆预埋套管由钢套管和塑料套
管组成；连接杆与墙体钢筋绑扎连接，结构可靠，
施工简单，安装过程中配合定位块完成定位工
作，定位准确，提高了施工效率，后期钢套管上可
安装饰面层承重构件。
权利要求书1页 说明书4页 附图3页CN 209891485 U 2020.01.03
C N 209891485
U
权 利 要 求 书1/1页CN 209891485 U
1.一种现浇混凝土外墙保温一体化模板支撑结构，其包括支撑脚手架(11)，其特征在于：其还包括内模板(3)和外保温板(2)，内模板(3)固定在支撑脚手架(11)上，内模板(3)的内侧以及外保温板(2)的外侧均设有纵横交错的钢管主楞(5)和方木次楞(4)，内模板(3)和外保温板(2)之间位于钢管主楞(5)和方木次楞(4)交错位置设有套管(10)，内模板(3)和外保温板(2)通过穿过套管(10)的对拉螺杆(6)连接；所述的外保温板(2)包括若干间隔布置的保温板单体(15)，上下相邻的保温板单体(15)之间设定位装置，定位装置包括定位块(9)和连接杆(14)，定位块(9)与上下的保温板单体(15)卡接，连接杆(14)的一端与定位块(9)焊接，另一端与墙体钢筋(12)连接；所述的外保温板(2)的内侧还设有塑料锚固螺栓(7)，塑料锚固螺栓(7)的内侧端与墙体钢筋(12)连接。
2.根据权利要求1所述的现浇混凝土外墙保温一体化模板支撑结构，其特征在于：所述的保温板单体(15)的上下边缘设有相互对应的定位槽(8)，所述的定位块(9)的上下部分分别卡入上下保温板单体(15)的定位槽(8)中。
3.根据权利要求2所述的现浇混凝土外墙保温一体化模板支撑结构，其特征在于：所述的定位槽(8)的长度和宽度分别比定位块(9)的长度和宽度大1～2mm，定位槽(8)的深度为定位块(9)厚度的1/2。
4.根据权利要求1所述的现浇混凝土外墙保温一体化模板支撑结构，其特征在于：所述的塑料锚固螺栓(7)包括塑料螺杆(71)和羊角螺母(72)，塑料螺杆(71)穿过外保温板(2)并通过羊角螺母(72)固定在外保温板(2)上，塑料螺杆(71)的端部通过扎丝绑扎固定在墙体钢筋(12)上。
5.根据权利要求1所述的现浇混凝土外墙保温一体化模板支撑结构，其特征在于：所述的套管(10)包括钢套管(101)和塑料套管(102)，钢套管(101)穿过外保温板(2)，并与墙体钢筋(12)绑扎固定，塑料套管(102)的外端通过的连接头(103)与钢套管(101)内端连接，塑料套管(102)的内端贯穿内模板(3)并与内模板(3)固定。
6.根据权利要求5所述的现浇混凝土外墙保温一体化模板支撑结构，其特征在于：所述的钢套管(101)外端设有与对拉螺杆(6)配合的钢套管内螺纹(104)，钢套管(101)内端设有与连接头(103)配合的钢套管外螺纹(105)，塑料套管(102)外端设有与连接头(103)配合的塑料套管外螺纹(106)。
7.根据权利要求1所述的现浇混凝土外墙保温一体化模板支撑结构，其特征在于：所述的对拉螺杆(6)的两端分别设有锁紧钢板(16)，锁紧钢板(16)的其中一个侧面与钢管主楞(5)紧密接触，另一个侧面采用螺母锁紧。
8.根据权利要求7所述的现浇混凝土外墙保温一体化模板支撑结构，其特征在于：所述的锁紧钢板(16)的上下端设有与钢管主楞(5)配合的弧度。
9.根据权利要求2所述的现浇混凝土外墙保温一体化模板支撑结构，其特征在于：相邻的保温板单体(15)之间填充有封堵发泡剂(13)。
10.根据权利要求1所述的现浇混凝土外墙保温一体化模板支撑结构，其特征在于：所述的塑料锚固螺栓(7)的数量不少于8个/m2。
