GF型风流压力传感器说明书
压力传感器使用说明书
压力传感器使用说明书一、产品概述压力传感器是一种通过检测介质压力变化并转换成电信号输出的装置。
本产品适用于工业自动化、气体液体流量测量等领域,具有高精度、高稳定性的特点。
二、产品特点1. 高精度检测:本产品采用先进的传感技术,能够提供高精度的压力检测,满足各种应用场景的需求。
2. 宽工作范围:压力传感器适用于多种介质,工作范围广,可靠性高。
3. 强耐压能力:传感器具备较高的耐压能力,能够在恶劣环境下稳定工作。
4. 高温性能:产品具备良好的高温适应性,能够在高温环境中正常工作。
5. 防护等级高:产品外壳采用特殊防护设计,能够有效防止灰尘和湿气的侵入。
三、安装步骤1. 确保待测介质与传感器兼容,并检查传感器型号、压力范围等参数是否与实际需求相符。
2. 清洁待测介质的连接口,确保无杂质或腐蚀物质残留。
3. 使用密封胶或垫片等密封材料,将传感器与待测介质连接口紧密连接。
4. 将传感器连接至实时监测系统或数据采集设备,并根据系统要求进行接线。
四、使用注意事项1. 避免压力超过传感器的额定范围,否则可能损坏传感器或导致不准确的测量结果。
2. 避免传感器接触腐蚀性介质,可使用密封件或防护罩等方法保护传感器。
3. 定期检查传感器连接是否紧固,确保传感器与待测介质连接密封性良好。
4. 在使用过程中,如发现传感器存在异常情况(如漏液、漏气等),应及时停止使用并联系售后服务。
5. 避免传感器受到剧烈震动或冲击,以免影响传感器的正常工作。
6. 如需维修或更换传感器,请联系售后服务中心,并遵循相关操作流程。
五、维护与保养1. 定期清洁传感器表面,避免污垢或粉尘的积聚影响传感器性能。
2. 避免接触高浓度化学物质,以防损坏传感器的密封性能。
3. 如传感器长时间不使用,建议存放在干燥、温度恒定的环境中,避免暴露于高温或潮湿环境。
4. 如需更换传感器,应按照产品说明书进行操作,确保正确连接和安装。
六、故障排除1. 传感器无输出信号:检查传感器电源是否正常连接,确保传感器供电正常。
压力传感器使用说明
压力传感器使用说明一、产品描述压力传感器是一种用于测量和监控液体和气体压力的设备。
它采用先进的传感技术和高精度的测量芯片,能够将压力信号转换为电信号输出。
本说明将为用户提供关于压力传感器的正确使用方法和注意事项。
二、安装指南1. 将压力传感器安装于稳定的平面或设备上,确保其与被测压力垂直接触。
如果传感器需要连接到管道系统中,应使用合适的连接器和密封件,确保无泄漏。
2. 确保压力传感器的电源线与设备的电源线正确连接。
查阅设备说明书以了解正确的电源连接方式。
3. 在启动之前,请确保压力传感器的电源正常工作,并通过仪器进行合适的校准以获得准确的压力测量结果。
三、使用方法1. 开机和关机:a. 打开所使用的仪器或控制系统的电源,并确认传感器的电源也已经打开。
b. 在使用结束后,应先关闭压力传感器的电源,然后再关闭仪器或控制系统的电源。
2. 压力调节:a. 根据用户需要,调节传感器的测量范围和输出范围。
请参考设备说明书以了解正确的调节方法。
b. 调节传感器时,请小心不要超过其额定压力范围,以免损坏设备。
3. 数据读取:a. 通过仪器、控制系统或计算机软件等设备来读取压力传感器输出的电信号。
b. 注意检查设备的数据显示和单位,确保读取的数据值正确,并进行必要的单位转换。
四、注意事项1. 不要将压力传感器暴露在高温、低温、潮湿或腐蚀性环境中,以免对传感器造成损坏。
2. 避免在仪器受到剧烈震动或冲击的情况下使用传感器,以免影响其测量精度和可靠性。
3. 使用完毕后,请及时进行清洁,并保持传感器的干燥。
4. 不得随意拆卸或修理传感器,以免造成损坏或危险。
5. 如果发现传感器存在异常,如测量数据不准确或产生异常信号,请立即停止使用,并联系厂家或供应商进行维修或更换。
五、维护保养1. 定期检查传感器的电源连接线和信号线,确保接触良好且没有松动。
2. 对传感器进行定期的校准和检验,以确保其测量的准确性和可靠性。
3. 请根据设备说明书中的建议进行更换传感器的时间,避免过期使用导致测量失准。
GF表中文说明书
+GF+电导、电阻率仪设定说明书1当系统处于运行状态时,按下ENTER 键不放:●2秒进入CALIBRATE Menu (设定菜单)●5秒进入OPTIONS Menu (选项菜单)2密码为三次上一次下,按ENTER确认,进入设定状态。
●输入密码后。
将显示选定菜单的首选项。
3用上或下箭头键滚动菜单。
4按右箭头键选择要修改的项。
●第一个显示的位会开始闪烁。
5按上或者下键来修改闪烁的位。
●右箭头键转换闪烁的位。
6按ENTER键存储新的设定并回到步骤3故障处理+GF+流量表设定说明书1当系统处于运行状态时,按下ENTER 键不放:●2秒进入CALIBRATE Menu (设定菜单)●5秒进入OPTIONS Menu (选项菜单)2密码为三次上一次下,按ENTER确认,进入设定状态。
●输入密码后。
将显示选定菜单的首选项。
3用上或下箭头键滚动菜单。
4按右箭头键选择要修改的项。
●第一个显示的位会开始闪烁。
5按上或者下键来修改闪烁的位。
●右箭头键转换闪烁的位。
6按ENTER键存储新的设定并回到步骤3故障处理+GF+ PH表调节说明书1当系统处于运行状态时,按下ENTER 键不放:●2秒进入CALIBRATE Menu (设定菜单)●5秒进入OPTIONS Menu (选项菜单)2密码为三次上一次下,按ENTER确认,进入设定状态。
●输入密码后。
将显示选定菜单的首选项。
3用上或下箭头键滚动菜单。
4按右箭头键选择要修改的项。
●第一个显示的位会开始闪烁。
5按上或者下键来修改闪烁的位。
●右箭头键转换闪烁的位。
6按ENTER键存储新的设定并回到步骤3故障处理初始校正步骤-PH校正时必须使用4.0,7.0,10.0标准溶液,若标准溶液无效,则使用设定菜单中的基准及斜率设定。
初始校正前,首先在设定模式下设定探头温度。
进入初始校正菜单输入三次“上”,一次“下”进入菜单,输入时应****1、设定:将探头放入1号标准溶液中,PH 7.0=0MV, PH 4.0=177, PH 10=-177 误差±50mv2、响应 6.90PH --005mv 稳定30秒后。
GFY15双向风速传感器说明书
(5) 复电点: 按遥控器面板上的“功能+”或“功能-”,使数码管显示“5 XXX”(出厂时设为 1.2),用户需要调整时,按“参数+”或“参数-”使数码管显示为用户要求值。
(7) 测试点: 测试功能主要是通过此功能检测其声光报警及输出是否正常。按遥控器面板上的 “功能+”或“功能-”使数码管显示“7 XXX”(0-15.0 可任意设置),用户需要调整时,按“参数+” 或“参数-”,使数码管显示为用户要求值。
注意:每次参数调整完毕后必须按“退出”键,以保证参数被有效的保存,如果没有按“退出” 键或其它键,30 秒后参数不保存自动退出到测量状态。 5 使用注意事项
上下左右晃动,距传感器 20m 范围内不能有遮挡物体存在,以免挡住风流,影响传感器的正常测量。
4.2 传感器接线
本传感器的外部接线采用航空插座方式,外配一个带航空插头的 1.5 米电缆线(型号 MHYVR-1×5× 7/0.3,外径约 8mm)。航空插头各引脚的定义及电缆芯线的对应关系如下:
1 号脚 -- 电缆红芯 --- 电源 + 2 号脚 -- 电缆白芯 --- 电源 3 号脚 -- 电缆蓝芯 --- 信号 + 4 号脚 -- 电缆绿芯 --- 信号 – 5 号脚 -- 电缆黄芯 --- NC(空) 4.3 传感器的使用
(4)传感器所接电缆要求:采用分布参数为(R≤12.8Ω/km、C≤0.06μF/km、L≤0.8mH/km)
的传输电缆时,传输距离不小于 2km。
11 附件及资料
风流压力传感器(KG9501)
故障处理
• 显示8.88或其它不明字符 :
– 可能是传感器与分站距离太远,可通过缩 短距离或增加分站解决。 –若在分站附近仍是此故障:检查KG9501型 风压传感器内的IC3(7805)是否完好,正 常时应是输入18V左右,输出5V左右。
特别提醒
• 本传感器在对部分参数进行了上述调节 后,断电前必须先按动遥控器的选择键, 使显示窗内小数码管显示数字循环至消 隐。否则,调节பைடு நூலகம்的设定的新参数无法 存入存储器中,从而导致此次调校无效.
传感器的维护
本传感器应固定专人使用,严格按说明书的 要求进行操作,非专职人员禁止拆开仪器或 按动按键。 • 传感器在使用中必须避免猛烈摔打和碰撞; • 传感器的零点、精度需定期调校。调校期一 般为三周一次,若零点和精度显示未超差, 则可继续使作。 • 使用中的传感器应及时擦拭、清扫气室及仪 器外部的煤尘,确保传感器的正常工作和清 洁、美观。 •
风流压力传感器( 风流压力传感器(KG9501) )
安装
• 该传感器应悬挂于风门附近,采样橡皮 管一端按到传感器的负压气嘴上,另一 端引至巷道远端,传感器与分站之间通 过航空插头和四芯电缆相连。
使用前的准备
• 首先将四芯电缆插头缺口对准传感器 上方插座上好旋紧。四芯电缆线在连接 时,一定要严格按颜色要求接线:红色 线——电源正极(电缆插头1号口), 蓝色或黑色线——电源负极(电缆插头 2号口),白色或黄色线——连接分站 信号线(电缆插头3号口),绿色线— —不使用。
精度调节
• 传感器实测时的数字显示应与实际负压 数值一致,若有偏差,则将遥控器对准 传感器的显示窗,轻轻按动选取择键盘, 使小数码管显示为2。需增加,则按动 上升键,若需减小,则按动下降键,最 终使传感器显示值与实际负压值相同。
8750-1 chinese(gf 探头说明书)

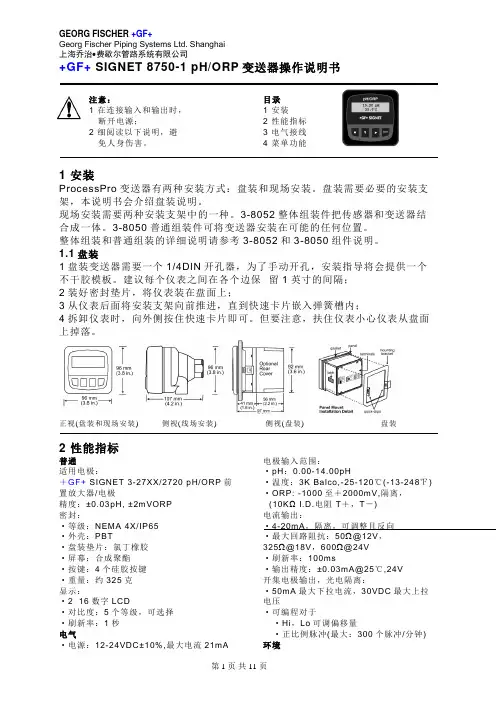

+GF+ SIGNET 8750-1 pH/ORP 变送器操作说明书注意:1 在连接输入和输出时, 断开电源;2 细阅读以下说明,避 免人身伤害。
目录 1 安装2 性能指标3 电气接线4 菜单功能1 安装ProcessPro 变送器有两种安装方式:盘装和现场安装。
盘装需要必要的安装支架,本说明书会介绍盘装说明。
现场安装需要两种安装支架中的一种。
3-8052整体组装件把传感器和变送器结合成一体。
3-8050普通组装件可将变送器安装在可能的任何位置。
整体组装和普通组装的详细说明请参考3-8052和3-8050组件说明。
1.1盘装1盘装变送器需要一个1/4D IN 开孔器,为了手动开孔,安装指导将会提供一个不干胶模板。
建议每个仪表之间在各个边保 留1英寸的间隔; 2装好密封垫片,将仪表装在盘面上;3从仪表后面将安装支架向前推进,直到快速卡片嵌入弹簧槽内;4拆卸仪表时,向外侧按住快速卡片即可。
但要注意,扶住仪表小心仪表从盘面上掉落。
正视(盘装和现场安装) 侧视(线场安装) 侧视(盘装) 盘装2 性能指标普通适用电极:+GF+ SIG NE T 3-27XX/2720 p H/O RP 前置放大器/电极精度:±0.03p H, ±2mVO RP 密封:·等级:NEMA 4X/IP 65 ·外壳:PB T·盘装垫片:氯丁橡胶 ·屏幕:合成聚酯·按键:4个硅胶按键 ·重量:约325克 显示:·2×16数字L CD·对比度:5个等级,可选择 ·刷新率:1秒 电气·电源:12-24V DC ±10%,最大电流21mA 电极输入范围:·p H :0.00-14.00p H·温度:3K Balc o,-25-120℃(-13-248℉) ·O RP: -1000至+2000mV,隔离, (10K Ω I.D.电阻 T +,T -) 电流输出:·4-20mA ,隔离,可调整且反向 ·最大回路阻抗:50Ω@12V ,325Ω@18V ,600Ω@24V ·刷新率:100ms·输出精度:±0.03mA @25℃,24V 开集电极输出,光电隔离:·50mA 最大下拉电流,30VD C 最大上拉电压·可编程对于·Hi ,L o 可调偏移量·正比例脉冲(最大:300个脉冲/分钟) 环境·运行温度:-10ºC-70ºC (14-158ºF ) ·保存温度:-15ºC-80ºC (5-176ºF) ·相对湿度:0-95%,无凝点 ·最大海拔:2000m(6562ft) ·绝缘等级:Ⅱ ·污染等级:2标准和认证·CSA ,CE ,U L·抗干扰性:E N 50082-2 ·辐射:EN 55011 ·安全:EN 61010·IS O9001和ISO14001认证下制造3 电气接线注意:若在拆下接线前未完全按下端子柄,接线端子可能会损坏。
压力传感器操作指南说明书
压力传感器操作指南说明书操作指南说明书1. 产品概述本操作指南说明书旨在向用户介绍压力传感器的正确操作方法。
压力传感器是一种用于测量物体压力或压力变化的设备,广泛应用于工业领域中的自动化控制系统中。
本说明书将详细介绍压力传感器的各个部件、规格参数以及正确的使用方法。
2. 产品组成压力传感器主要由以下部件组成:- 压力感应器头:用于感知物体的压力,并将其转换为电信号。
- 电路板:将压力感应器头的信号转换为数字信号,通过接口与控制系统进行通信。
- 接口:用于与外部设备连接,传输数字信号。
3. 使用前准备在开始使用压力传感器之前,请确保以下步骤已完成:- 检查传感器的外观是否完好,如有损坏请勿使用。
- 查看产品标识,确认传感器是否适用于您的应用场景。
- 连接传感器到合适的电源,并确保电源电压符合规定。
4. 使用步骤4.1 连接传感器将传感器的接口与控制系统的接口连接,确保连接稳固且无松动。
4.2 设定工作参数根据实际需求,通过控制系统设置传感器的工作参数,如测量范围、刷新频率等。
4.3 校准传感器首次使用传感器或者在长时间使用后,应进行校准操作,以确保精准测量。
具体校准方法请参考附带的校准指南。
4.4 启动传感器通电后,传感器会自动进行初始化,并开始测量工作。
在使用过程中,传感器会持续监测压力变化,并将测量结果通过控制系统进行处理和显示。
4.5 关闭传感器在不使用传感器时,应及时关闭电源,避免长时间不必要的功耗。
5. 注意事项- 请勿在高温、潮湿、腐蚀性环境中使用传感器,以免影响性能和寿命。
- 请勿将压力传感器投掷、撞击或受到过大的力量挤压,以免损坏设备。
- 若传感器长时间不使用,请妥善保管,并放置在干燥、清洁的环境中。
6. 故障排除一旦发现传感器工作异常或显示数值不准确,应立即停止使用,并进行以下检查:- 检查设备连接是否松动或损坏。
- 检查控制系统设置是否正确。
- 尝试重新校准传感器。
若问题仍未解决,请联系售后服务中心或厂家进行进一步的维修和处理。
压力传感器使用说明书
压力传感器使用说明书一、产品概述压力传感器是一种能够测量介质压力的装置,广泛应用于工业、农业、医疗等领域。
本说明书旨在向用户介绍压力传感器的使用方法,以确保用户能够正确、安全地操作和维护该设备。
二、产品特点1. 高精度测量:压力传感器采用先进的传感技术,能够实现较高的测量精度,确保测量结果准确可靠。
2. 宽工作范围:压力传感器具有较大的工作范围,能够适应各种应用场景的需求。
3. 高可靠性:采用高质量材料和先进的制造工艺,保证产品的稳定性和可靠性。
4. 耐用性强:产品具有较高的抗冲击、抗振动能力,能够在恶劣环境下长时间稳定工作。
三、使用方法1. 安装:将压力传感器固定在需要测量压力的设备或管道上,确保传感器与被测介质接触良好,并且无外界干扰。
2. 连接:连接传感器与测量仪器或控制系统,确保连接稳固可靠,信号传输畅通。
3. 供电:按照产品说明书中的电源参数要求,为传感器供电,确保电源稳定。
4. 校准:在使用前,根据实际需求进行传感器的校准,以保证测量结果的准确性。
5. 使用:根据实际需求,将被测介质加压或减压,观察测量结果,并根据需要进行相应的调整。
6. 维护:定期检查传感器的工作状态,保持传感器的清洁和干燥,避免灰尘和湿气对传感器的影响。
四、注意事项1. 请按照产品说明书中的要求使用传感器,避免超过额定工作范围,以免对设备和人员造成损害。
2. 在连接传感器时,请确保电源处于断开状态,以免触电或损坏设备。
3. 请勿私自拆卸或改装传感器,以免影响产品的性能和安全性。
4. 在清洁传感器时,请使用干净、柔软的布进行轻柔擦拭,切勿使用化学溶剂或刺激性液体。
5. 请勿将传感器暴露在高温、潮湿或腐蚀性环境中,以免损坏产品。
6. 若发现传感器工作异常或故障,请及时停止使用,并联系厂家或售后服务中心进行维修或更换。
五、故障排除1. 传感器无法正常工作:请检查供电是否正常,连接是否稳固,校准是否正确,如仍无法解决问题,请联系厂家或售后服务中心。
压力传感器说明书
压力传感器说明书一、产品概述本说明书介绍了压力传感器的性能特点、技术参数、使用方法及注意事项。
压力传感器是一种用于测量液体或气体中压力的设备。
二、产品特点1. 高精度:压力传感器采用先进的传感技术,具有高精度和稳定性,能够准确地测量压力数值。
2. 宽测量范围:本产品可适用于多种工业领域,具有宽广的测量范围,满足不同压力需求。
3. 快速响应:压力传感器具有快速的响应时间,能够及时捕捉和反馈压力变化。
4. 耐腐蚀性强:采用特殊材料制造的传感器能够在腐蚀性环境下长期稳定工作,保证产品的使用寿命和可靠性。
5. 通信接口:本产品配备标准串口接口,方便与其他设备进行数据传输和通信。
三、技术参数1. 测量范围:0-1000kPa2. 精度:±0.5% F.S.3. 响应时间:<1ms4. 工作温度:-20℃~80℃5. 供电电压:DC 5V6. 通信接口:RS485四、使用方法1. 安装:将压力传感器根据实际需要固定在需要测量压力的物体上。
2. 连接:将传感器的信号线接入测量仪表或数据采集设备,确保接线正确稳固。
3. 供电:将供电线连接至压力传感器,保证电源电压稳定。
4. 校准:在使用前,建议进行校准操作,确保传感器的测量准确性。
5. 数据读取:采用合适的通信协议与传感器进行通信,读取所需的压力数值。
五、注意事项1. 请勿超过产品的额定测量范围使用,以免造成设备损坏。
2. 在安装和使用过程中,请避免产生过大的冲击和振动,以免对传感器造成损坏。
3. 请保持传感器表面清洁,避免灰尘和污水进入设备内部。
4. 请避免产品接触可燃气体和腐蚀性液体,以确保传感器的正常工作和安全性能。
5. 如需更换传感器,请务必使用原厂配套产品,以免影响测量准确性和设备的稳定性。
六、维护保养1. 定期检查传感器的连接线路和信号线的连接状态,确保接线牢固可靠。
2. 清洁传感器表面,可以使用软布轻轻擦拭,避免使用化学溶剂。
3. 如需维修或更换传感器,请联系正规渠道或售后服务中心。
GFY15(B)型矿用双向风速传感器使用说明书V2.3
2
3.1.1 传感器具有风速、风向、风量检测功能(风速、风量功能只能二选一)。 3.1.2 传感器具有输出状态指示功能。 3.1.3 传感器具有红外遥控设置功能。 3.1.4 传感器具有声光报警功能。 3.2 主要技术指标 3.2.1 工作电压、工作电流:
工作电压:(9~25)V DC;工作电流≤180mA。 3.2.2 输出信号
调校指示位无显示),最后将风洞内风速值分别设定在 0.4m/s,3m/s,6m/s,9m/s,14m/s,待风洞内
风流稳定后,读取微压计数值,并换算为风速值,取连续三次测值的算术平均值作为该风速测定点的
实际风速值;读取传感器显示值,取连续三次测值的算术平均值作为该风速测定点的测量风速值,求
取实际风速值与测量风速值的差值即为该点的正向风速基本误差。
传感器具有两路信号输出,一路输出风速(或风量)信号,一路输出风向信号; 3.2.2.1 风速输出信号制式为以下四种,出厂时输出信号制式为四选一:
a)电流:DC (4~20)mA,负载电阻(0~500)Ω; b) 电流:DC (1~5)mA,负载电阻(0~1)kΩ; c)频率:(200~2000) Hz(输出电流 2mA 时,脉冲宽度大于 0.3ms,脉冲幅度:高电平不小于 3V, 低电平不大于 0.5 V),当风速信号为频率信号时,(200~1000) Hz 对应正向风速值,(1200~2000) Hz 对应反向风速值; d)数字信号: RS-485 数字通信,信号工作电压峰峰值不大于 15 Vp-p、信号工作电流峰峰值不大 于 150 mA。 3.2.2.2 风向输出信号制式为以下两种,出厂时输出信号制式为二选一: a)电流:1 mA/5 mA,负载电阻(0~500)Ω,其中 1mA 对应正风(或顺风)信号,5mA 对应反风 (或逆风)信号; b)数字信号: RS-485 数字通信,信号工作电压峰峰值不大于 15 Vp-p、信号工作电流峰峰值不大 于 150 mA。 3.2.3 正向风速测量范围:(0.4~15)m/s,分辨率 0.1m/s。 3.2.4 风量测量范围:根据巷道横截面积实时显示测量点风量值,最大量程为 750 m3/s。 3.2.5 反向风速测量范围:(0.4~15)m/s,分辨率 0.1m/s。 3.2.6 基本误差 3.2.6.1 正向风速基本误差: ±0.2m/s。 3.2.6.2 反向风速基本误差:±0.2m/s。 3.2.7 传感器使用电缆的单芯截面积为 1.5mm2 时,传感器与关联、配接设备之间的传输距离≥2km。 3.3 本安参数:Ui:25.0V、Ii:470mA、Ci:0.88μF、Li:80μH。
压力传感器使用方法说明书
压力传感器使用方法说明书一、产品概述压力传感器是一种用于检测、测量和监测液体或气体压力的设备。
本使用方法说明书旨在帮助用户正确使用压力传感器,并有效解决在使用过程中可能遇到的问题。
二、技术参数1. 测量范围:(填入测量范围,如0-10MPa)2. 精度:(填入精度,如±1%)3. 输出信号:(填入输出信号类型,如4-20mA)4. 工作温度范围:(填入工作温度范围,如-20℃至80℃)5. 供电电源:(填入供电电源类型及电压范围,如12-36V DC)三、安装步骤1. 准备工作:在进行安装之前,确认已关闭所有相关设备的电源,并确保操作环境安全。
2. 安装位置:选择合适的安装位置,并确保传感器与被测介质充分接触。
在安装前,清洁被测介质并移除其中的杂质。
3. 连接电源:将传感器的电源线连接至供电电源,并确保极性正确连接。
4. 连接输出信号:根据使用要求,连接传感器的输出信号线至相应的接收设备。
5. 安装固定件:根据需要,使用合适的固定件将传感器牢固地固定在安装位置上。
6. 校准:根据需要进行传感器的校准,以确保测量结果的准确性。
7. 检查:完成安装后,检查所有连接是否牢固,并确保无泄漏现象。
四、使用注意事项1. 防尘防水:确保传感器的工作环境干燥,并避免灰尘、水分等杂质进入传感器内部,以免影响正常工作。
2. 温度限制:请在传感器允许的工作温度范围内使用,并避免超温使用,以免损坏设备。
3. 避免过载:确保被测介质的压力不超过传感器的测量范围上限,避免产生过载现象。
4. 避免撞击:使用过程中,请避免传感器受到重物撞击或挤压,以免损坏设备。
5. 维护保养:定期检查传感器的工作状态,并根据需要进行清洁和保养。
五、故障排除1. 传感器不工作:检查电源连接是否正确,并确认供电电源是否正常工作。
2. 输出信号异常:检查输出信号线是否连接正确,并确保接收设备的正常工作。
3. 测量结果不准确:进行传感器校准并检查被测介质的状态是否正常。
GF风流压力传感器
GF100Z(A)型风流压力传感器
0 kPa~100 kPa
±1 %F·S
工作电压:9~24V DC
输出信号:200~1000Hz、l~5mA DC、4~20mA DC
防爆型式:ExibⅠ矿用本安型
主要技术指标:
型号:GF5F(A)型、GF5Z(A)型、GF100F(A)型、GF100Z(A)型
产品名称
测量范围
测量误差
GF100F(A)型风流压力传感器
-100 kPa~0 kPa
±1器
-5 kPa~0 kPa
±1 %F·S
GF5Z(A)型风流压力传感器
0 kPa~5 kPa
GF风流压力传感器(原KG9501B型)
GF系列风流压力传感器(原KG9501B型)适用于煤矿井下巷道及瓦斯抽放管道负压(差压)的连续实时监测,是监测风压变化、保证矿井正常通风、配风及瓦斯抽放管路安全及监测老塘漏风保证隔墙密闭质量的重要设备。有多种量程范围、多种输出信号制试供用户选择具有性能稳定、测量精度高、响应速度快等特点。
GFK70(A)型风筒风量开关传感器说明书
产品使用说明书GFK70(A)型风筒风量开关传感器前言本说明书详细地介绍了GFK70(A)型风筒风量开关传感器的使用方法及使用注意事项,使用者在使用前请务必仔细阅读。
目次前言 (I)1 概述 (1)2 工作原理及结构特征 (2)3 技术特性 (3)4 尺寸、重量及材质 (3)5 使用 (4)6 维护及保养 (6)7 典型故障处理 (6)8 运输、贮存 (6)9 开箱及检查 (7)10 安全警示语 (7)安全警示语1、本安关联设备未经联检不得与传感器连接!2、在使用和维修时不得改变本安电路和与本安电路有关的电气元器件的名称型号、规格及其参数!GFK70(A)型风筒风量开关传感器1概述GFK70(A)型风筒风量开关传感器(以下简称传感器)属于矿用本质安全型设备,可用于煤矿井下有爆炸性气体的环境。
该传感器主要用于检测煤矿井下掘进工作面或采煤工作面局部通风机风筒内的风量。
当风筒内的风量达到一定程度时,感应环展开,触发主机内开关动作,风量指示灯点亮并输出一个相对应的1mA电流信号。
相反,当风筒内的风量低于某个程度时,感应环合拢,触发主机内开关动作,风量指示灯点亮并输出一个相对应的5mA电流信号。
监控人员根据实际情况进行适当调节,从而可有效地减少因风筒内风量小、风筒出现漏风或风机发生故障而造成的安全事故。
风筒风量开关除了和KJ90型煤矿安全生产监控系统配合外还能和国内的其他煤矿检测系统相兼容。
1.1 产品特点1.1.1传感器在设计上采用精简电路,结构简单,性能可靠,调试、维护方便。
1.1.2传感器整机功耗低,传感器的传输距离远。
1.1.3传感器采用三线制,接线简单,输出信号为1mA和5mA电流信号并有一组常开或常闭(跳线可选)触点信号输出。
1.1.4传感器的外壳采用了高强度结构设计,抗冲击能力强。
1.2 主要用途主要用于检测煤矿井下掘进工作面或采煤工作面局部通风机风筒内的风量是否充足。
1.3 型号及类型1.3.1规格:固定式、连续监测。
GF仪表调试说明
流量计调试流量计调试分为三部分:一、流量标定—K系数。
二、单位调整。
三、4-20mA 量程设置。
各参数设置通过屏幕下方的四个按键来完成,按键说明见上图。
第一次通电时变送器会自动搜索探头,只需按ENT键即可完成探头选择。
一、流量标定长按ENT键三秒,进入菜单。
在屏幕下方分为五个主菜单“CAL”,”INPUT”,”LOOP”,“RELAY”,”OPTION”。
使用方向键右键将光标保持在”CAL”位置,按”ENT“进入标定菜单,按”下键“将菜单打到”KF 60.00”位置后按ENT”键进入菜单,此时屏幕上会有“————”显示,提示输入密码,9900变送器所有密码均为“上,上,上,下”,依次按“上”,“下”键进入子菜单后用上下键更换数字,右键选择数字的位数。
将数值输入后按”ENT“键保存,流量标定完成。
同时按住“上”和“下”键退出菜单。
二、单位设置重复第一步操作进入主菜单,用“右键”选择“INPUT”后按“ENT”进入输入选项,按“下键”使菜单到,按”ENT”进入设置流量单位,如需输入密码,也是“上,上,上,下”,流量默认单位为GMP,需将GMP改为“T/H”,用“上键”修改字母,“右键”来移动光标,修改完成后按“ENT”来保存。
再同时按住“上”和“下”键退出菜单。
三、4-20mA量程设置重复第一步操作进入主菜单,用“右键”选择“LOOP”后按“ENT”进入,按“下键”使菜单到,按“ENT”进入设置4mA对应的量程,设置完后“ENT”来保存。
然后按“上”“下”一次退出到,再按“下键”使菜单到,按“ENT”进入设置20mA对应的量程,设置完后按“ENT”保存。
再同时按住“上”和“下”键退出菜单。
到此流量设定完成。
电导率调试电导率调试分两部分:一、电极常数设定;二、4-20mA量程设定;设置方式与流量计相同。
一、电极常数设定首先将菜单选到“INPUT“,按”ENT“进入,用”下键“将菜单打到,按”ENT“进入,用”下“键来选择对应的C值。
GF型风流压力传感器说明书
3.2.7 信号最大传输距离 2 km。
3.2.8 传感头寿命大于 1 年。
4 尺寸、重量
4.1 外形尺寸:(190×114×57)mm3 。 4.2 整机重量:700 g 。 4.3 外壳:银白色不锈钢。
5 使用、调校
用前用户必须认真、仔细阅读本《使用说明书》,对 GF 型风流压力传感器的主要性能、技术指标 及主要功能有一个全面的了解,然后再进行具体的接线、使用及操作。
I
目次
前 言…………………………………………………………………………………………I 1 概述…………………………………………………………………………………………1 2 工作原理与结构……………………………………………………………………………2 3 技术特性……………………………………………………………………………………3 4 尺寸、重量…………………………………………………………………………………4 5 使用、调校…………………………………………………………………………………4 6 典型故障处理………………………………………………………………………………5 7 维护、保养…………………………………………………………………………………6 8 运输、贮存…………………………………………………………………………………6 9 开箱及检查…………………………………………………………………………………6 10 其它…………………………………………………………………………………………7
7.1.2 非专职人员禁止随便拆开仪器,按动按键等。
7.1.3 在使用中避免猛烈摔打、碰撞。
7.1.4 井下严禁打开传感器机壳后盖。
7.1.5 维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号。
GF仪表中文说明
ProcessPro 仪表的编辑流程
第 1 步:按下并保持 ENTER 键: • 保持 2 秒钟可进入标定菜单(CALIBRATE) • 保持 5 秒钟可进入选项菜单(OPTIONS)
第 2 步:密码为顺序按上-上-上-下方向键 • 输入密码后,将显示所选菜单的第一项内容
第 3 步:用上或下方向键翻动菜单 第 4 步:用右向键选中要进行编辑的菜单项
• Pulse 根据通过传感器的流量体积量,发出一个脉冲 信号。设定的体积量范围为 0.0001~99999。
设为 OFF 状态时,此项输出被隐藏。
输出信号被激励 输出信号复位
视图菜单(VIEW)
• 正常运行时,ProcessPro 系列仪表处于视图菜单(VIEW)显示状态。 • 在使用标定菜单(CALIBRATE)或选项菜单(OPTIONS)时,如果超过 10 分
• 工作温度: -10~70℃(14~158°F) • 储存温度: -15~80℃(5~176°F) • 相对湿度: 0~95%,无露点 • 最大海拔: 2000m(6562 ft) • 绝缘等级: II • 污染级别: 2 标准与认证:
• CSA,CE,UL • 抗扰性:EN50082-2 • 辐射性:EN55011 • 安全性:EN61010 • ISO9001 与 ISO14001 认证下制造
0.0 GPM TOTAL: 12345678 >
显示瞬时流量值与可复位的累积流量值。按右向键可以使此累 积流量值复位。如果复位功能被锁住了,就需要先输入密码。 在选项菜单(OPTIONS)中可以锁住或解锁累积流量值。这是 永久显示格式。
以下显示项是临时性的,10 分钟后会返回到永久显示项。
Perm: 12345678 Gallons
压力传感器使用说明
压力传感器使用说明一、概述二、产品特点1.高精度:采用先进的传感器技术,能够以毫巴级的精度进行压力测量。
2.快速响应:具备快速响应的能力,能够实时反馈压力变化。
3.高可靠性:采用优质材料和稳定的电路设计,具备较高的可靠性和耐用性。
4.多种接口:支持多种数字和模拟接口,方便与其他设备的连接。
三、使用方法1.连接电源:将压力传感器与电源进行连接,注意正确连接正负极。
2.连接输出接口:根据实际需要,选择合适的数字或模拟输出接口,并与其他设备进行连接。
3.安装位置选择:根据实际应用情况,选择合适的安装位置,并确保传感器与被测物体表面充分接触。
4.初始化设置:根据实际需求,对传感器进行初始化设置,如量程范围、采样频率等。
5.数据读取:通过连接的接口,读取传感器输出的压力数值。
四、注意事项1.使用环境:应避免在高温、高湿、强腐蚀性环境中使用,以免影响传感器的性能。
2.防尘防水:如需在粉尘多或容易受潮等环境中使用,建议对传感器进行防尘防水处理。
3.振动保护:传感器在使用过程中应尽量避免受到强烈的振动,以免影响测量结果的准确性。
4.清洁维护:定期对传感器进行清洁维护,以确保传感器表面光滑无脏污,维护其测量准确性。
5.防电磁干扰:传感器与其他电磁设备的距离应保持一定的安全距离,以免受到干扰影响读取结果。
6.输电线路:如需将传感器连接到较远的距离,应选择合适的输电线路,避免信号损失或干扰。
五、常见问题及解决方法1.传感器无输出信号:检查电源连接是否正确,检查输出端口是否与其他设备连接正常。
2.输出信号不稳定:可能是传感器与被测物体连接不良,或者是环境干扰较大,需要重新连接或更换安装位置。
3.测量结果不准确:可能是传感器初始化设置不正确,或者是传感器老化等原因,需要重新设置或更换传感器。
六、维护保养1.定期清洁:使用软布蘸取少量清洁液轻擦传感器表面,不要使用具有腐蚀性的清洁剂。
2.频繁使用:如果需要经常使用传感器进行压力测量,建议定期校准和检查传感器的性能,确保测量结果的准确性。
压力传感器的使用指南说明书
压力传感器的使用指南说明书压力传感器使用指南说明书1. 引言压力传感器是一种用于测量压力变化并将其转换为电信号的设备。
本说明书旨在向用户提供关于压力传感器的详细信息以及正确使用和维护该设备的指南。
2. 压力传感器的工作原理压力传感器基于压电效应或德式效应,通过测量压力对感应电极产生的变化电荷或电阻进行压力测量。
该设备对于各种应用领域,如工业自动化、汽车工程、医疗监测等起着至关重要的作用。
3. 适用范围本款压力传感器适用于各种气体或液体介质的压力测量。
请在使用前仔细查阅技术规格表,确保其适用于目标应用环境的压力范围和介质。
4. 安装要求4.1 安装位置:为确保准确测量压力,请将传感器安装在位于压力变化区域的合适位置。
避免在振动、温度变化较大或受到冲击的环境中直接安装。
4.2 连接管路:根据应用需求,选择合适的管路和连接接头,并确保其与传感器连接紧固可靠,避免压力泄漏。
5. 连接和电气接线5.1 连接方式:根据用户需求,可选择扁平电缆连接或引线连接。
5.2 接线要求:用户在连接电源和信号输出时,请遵循正确的极性连接规则,确保传感器能够正常工作。
6. 使用注意事项6.1 温度限制:请确保传感器在规定的温度范围内工作,避免超出温度范围,以免影响设备的性能和寿命。
6.2 防尘与防水:传感器防护等级应根据实际需求选择,以确保设备在尘土、湿气等恶劣环境下的正常运行。
6.3 电磁干扰:请避免将传感器安装在具有强电磁辐射的设备附近,以免影响传感器的准确性。
6.4 震动与冲击:传感器对于颠簸、震动和冲击很敏感,请注意将其安装在稳定的位置,并采取适当的防护措施。
6.5 供电电压:在使用过程中,请确保传感器的电源电压与规定的供电电压相匹配,以免引起设备损坏。
7. 校准和维护7.1 校准:为保证测量的准确性和稳定性,建议定期对传感器进行校准。
请参考附带的校准操作手册执行校准。
7.2 维护:传感器在使用过程中需要定期清洁和维护。
压力传感器说明书
压力传感器说明书一、产品概述压力传感器是一种用于测量压力变化的装置。
它根据压力的大小转换为相应的电信号,具有高精度、快速响应和可靠性强的特点。
本说明书将详细介绍压力传感器的特性、使用方法以及维护注意事项。
二、产品特性1. 高精度测量:压力传感器采用先进的传感技术,能够实现高精度的压力测量,误差控制在±0.5%以内。
2. 快速响应:传感器具备快速响应的能力,能够在短时间内准确感知到压力变化,并将其转化为电信号输出。
3. 宽工作温度范围:该传感器适用于不同的工作环境,工作温度范围可达-40℃至+125℃。
4. 强耐压能力:传感器内部采用特殊材料,能够承受高压环境,最大耐压可达100MPa。
5. 优良稳定性:传感器具有稳定性强的特点,长期使用不易发生漂移和失效现象。
三、使用方法1. 安装:在使用前,请确保传感器与被测物体良好接触,避免介质泄漏影响测量结果。
采用紧固螺母方式固定在被测物体上,不得过紧或过松。
2. 电气连接:将传感器的信号线连接至测量仪器的输入端口。
确保电气连接牢固可靠,防止接触不良或断开造成不准确的测量结果。
3. 供电:根据传感器的规格书,正确地接入电源,在正常工作电压范围内供电,避免过高或过低的电压引起设备故障。
4. 校准:根据实际需要和应用要求,可进行传感器的校准操作,保证测量结果的准确性。
5. 使用与维护:请在使用过程中避免传感器受到严重的冲击或振动,防止损坏传感器元件。
定期清理传感器表面的污垢,保持其散热效果和灵敏度。
如发现异常情况,请及时停止使用并联系售后服务。
四、维护注意事项1. 防尘防水:传感器具有一定的防尘防水性能,但不可长时间浸泡在水中或直接暴露在潮湿环境中。
2. 防静电:在使用和维护过程中,请注意防止静电的产生和积累,以免对传感器造成损害。
3. 避免过压:传感器在工作时应避免过大的压力冲击,超出最大耐压范围将导致故障或损坏。
4. 避免振动:传感器避免长时间受到强烈振动,以免影响测量精度和寿命。
GF SIGNET 2450 压力传感器操作说明书
3.4 远方在线式安装(2450-2,2450-5)
可以选用带有 3/4in.过程连接形式的 3-8052-1 一体式接线盒,它提供了方便的接线端子,可 实现电缆在一定范围内的长度延伸。 • 接线盒含有以下组件:
• ¾ in. NPT 传感器连接形式 • 带有接线端子的电缆连接基座与盒盖 • 3-9000.392-1 液密连接件,1/2 in. NPT
传感器 • 涂上密封胶,将传感器安装在延长管段上或
防水导管上。 • 为了防止湿汽侵入/累积于管内,要在延长
管端上装电缆封盖。 • 严禁将传感器的后部牢牢封死(如用硅酮或
环氧树脂)。这样做会因大气压和/或温度 的变化而引入测量误差。 • 在此安装选项中,8050-1 与 8052-2 接线盒 很有用。
• -3X,-4X,-7X:1/2 in.由令阳螺纹
后部连接形式:
3/4 in. NPT 阳螺纹
电缆类型: 3 芯屏蔽电缆,22AWG 黑/红/白/屏蔽线
标准电缆长度:
• 2450-1X,-3X,-5X,-7X: 4.6m(15ft.)
• 2450-2X,-4X:
16cm(6in.)
传感器精度: ±1%满量程@25℃
3-8050-1 3-8052 3-8052-1 3-9000.392-1 3-9000.392-2 5523-0322
编码
159 000 679 159 000 680 159 000 683 159 000 686 159 000 905 159 000 906 159 000 024 159 000 025 159 000 682 159 000 685 159 000 907 159 000 908 159 000 026 159 000 027 159 000 681 159 000 684 159 000 909 159 000 910
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.4 环境条件 1.4.1 工作条件
a) 工作温度: 0 ℃~40 ℃; b) 相对湿度: ≤95 %; c) 大气压力: 80 kPa~106 kPa;
1
d) 风速:≤(0~8)m/s; e) 机械环境: 无显著震动和冲击的场合; f) 有煤尘和瓦斯存在的场所。 1.4.2 最恶劣的运输贮存条件 a) 高温: 60 ℃; b) 低温:-40 ℃; c) 相对湿度: ≤95 %; d) 振动: 50 m/s2; e) 冲击:500 m/s2。 1.5 类型 1.5.1 防爆类型: 矿用本质安全型。 1.5.2 防爆标志: ExibI。
传感器在井下如显示“8.88”等其它不明字符或反复显示“00.00”时,应首先检查传感器与分站 间的距离是否过长。如传感器离分站过远,二者间铺设的电缆距离过长有可能造成上述故障。此时, 只需适当缩短二者间的距离或在二者间增加分站即可使传感器恢复正常。若出现上述故障时传感器的 位置就在分站附近,则需将传感器取下带回地面检修。
6
8 运输、贮存
8.1 运输方式不限,但在运输过程中应避免剧烈振动与冲击,避免雨雪直接淋袭。 8.2 产品应贮存于没有雨雪侵入、通风良好,空气中不含有酸、碱等腐蚀性气体或粉尘的场所。 8.3 存放期超过一年的产品不出厂或使用前应逐台检修,更换锈蚀的元器件,并重新进行出厂检验。
9 开箱及检查
9.1 开箱时注意安全,以避免设备损坏。
开机后传感器的数字显示应与实际温度值相一致,若有偏差,可将配套遥控器对准传感器显示 窗,轻轻按动遥控器上的选择键,使显示窗内的小数码管显示“2”,传感器即进入精度调校状态。若 需增加,则按动摇控器上的上升键(△);若需减少则按动遥控器上的下降键(▽),直至传感器的显 示值与被测环境的实际温度值相同为止。 5.2.3 自检
6 典型故障处理
5
6.1 传感器接受不到遥控信号 当出现传感器接受不到遥控信号现象时,首先应确认遥控器内的电池是否有电。如有电,则应及
时将传感器带回地面,检查、更换传感器线路板上数码管旁的(SFH)红外接收头。 6.2 小数码管显示的功能位数字乱跳且无法控制
当传感器显示窗内的小数码管(功能位)出现数字乱跳且无法控制时,可更换传感器线路板上数 码管旁的(SFH)红外接收头。 6.3 传感器显示“8.88”或其它不明字符
GF 型风流压力传感器的此项功能主要用来检查传感器自身的工作是否正常。具体方法是:按动 遥控器上的选择键,使传感器显示窗内的小数码管显示“3”, 此时可分别按动上升键或下降键,调节 报警点。否则传感器即可能出现故障需检修。
特别提醒:每次对传感器部分参数进行调节后,断电之前,都必须先再次按动遥控器上的选择 键,使显示窗内的小数码管显示的数字循环至消隐,此时传感器即将重新调校后的参数存入单片机。 否则,将导致此次调校无效。
1.2 主要用途和适用范围 1.2.1 主要用途
GF 型风流压力传感器主要用于老塘漏风,隔墙密闭质量的连续监测。 1.2.2 适用范围
井下煤尘巷道、回风巷的通风配风、瓦斯抽放管道的负压监测。
1.3 型号的组成及其代表意义 GF□□
(A) 设计序列号 F 代表负压传感器,Z 代表正压传感器 测量范围 风流压力 传感器
1.1 产品特点 1.1.1 GF 型风流压力传感器在设计中采用了新型单片微机和高集成数字化电路,简化了电路结构, 提高了整机性能的可靠性,便于维护与调试。 1.1.2 本传感器在整机的零点、灵敏度调校上实现了红外遥控调校功能,方便了仪器的调校工作。 1.1.3 本传感器在电源设计上采用新型开关电源,大大降低了整机功耗,增加了传感器的传输距离。 1.1.4 本传感器增设了故障自检功能,方便了使用与维护。 1.1.5 本传感器的外壳采用了高强度结构,使整机具有很强的抗冲击能力。
测量范围 -100 kPa~0 kPa
-5 kPa~0 kPa 0 kPa~5 kPa 0 kPa~100 kPa
3.2.4 误差范围:±1%F·S。
3.2.5 就地显示方式:四位红色数码管
左起第一位功能显示:
“1”—调零
“2”—调灵敏度
“3”—自检
后三位测量值显示:(kPa)
3.2.6 信号输出方式: 200~1000 Hz。
9.2 开箱后应检查设备外观是否损坏和附件是否齐全。
9.3 附件清单
a) 使用说明书
1 份;
b) 产品合格证
1 份;
c) GF 型风流压力传感器
1 台;
10.2 防爆合格证号: 10.3 制造计量器具许可证号: 10.4 联系方法见封底。
7
图 1 GF 型风流压力传感器电路原理框图
2
2.2 结构特征 GF 型风流压力传感器主机的机壳由不锈钢冲压而成,其前后盖的合缝处设计有既防尘又防水橡
胶密封围。仪器下面的显示窗为四位红色数码。整个设计新颖、体积小、调节方便。外观结构图见 下图(GF5Z(A)型风流压力传感器):
3 技术特性 3.1 主要特征 3.1.1 采用了新型的单片微机和高集成的数字化电路,整机电路结构简单,性能可靠,便于维护、调 试。 3.1.2 具有就地显示及信号输出双重功能。 3.1.3 采用了新型的开关电源,降低了整机功耗,提高了信号的带负载能力,增加了信号的传输距离。 3.1.4 增加了故障自检功能,便于使用、维护。 3.1.5 外壳结构采用了高强度的不锈钢材料,增强了传感器的抗冲击能力。 3.2 主要技术指标 3.2.1 本安参数
检修方法:用专用螺丝刀打开传感器后盖,仔细检查传感器电路板上的各集成芯片有无脱落现象, 一经发现应及时予以排除。然后检查电路板上的集成器件 IC3(7805)是否完好。正常时,该器件的 输入端应该在+18V 左右,输出端在+5V 左右。视检查结果决定是否更换。
7 维护、保养
7.1 维护
7.1.1 本仪器应固定专人使用、维护。使用中应严格按照使用说明书进行操作。
7.1.2 非专职人员禁止随便拆开仪器,按动按键等。
7.1.3 在使用中避免猛烈摔打、碰撞。
7.1.4 井下严禁打开传感器机壳后盖。
7.1.5 维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号。
7.1.6 不得随意改变关联设备(表 1)的名称、型号和数量。
表1 传感器关联产品表
a) 关联设备:采用表 1 中井下分站电源箱的本安 18 V.DC 电源供电。其中最大开路电压 Uo:18.5V.DC;
3
最大短路电流 Io:350 mA.DC。 b) 工作电压:12 VDC~24 VDC(本安); c) 工作电流:≤80 mA.DC。 3.2.3 测量范围:
产品名称 GF100F(A)型风流压力传感器 GF5F(A)型风流压力传感器 GF5Z(A)型风流压力传感器 GF100Z(A)型风流压力传感器
5.1 使用 5.1.1 连接
使用前用户首先要正确完成本传感器与所挂井下分站的连接。将来自分站的专用的电缆接到传感
4
器上。具体方法是:将电缆航空插头的缺口对准温度传感器左侧上方的航空插座的相应位置,插入并 旋紧,确保连接可靠。 5.1.2 电缆线及所连航空插头的接线及颜色规定:
红色线——电源正极(电缆插头 1 号口) 蓝色线——电源和信号负极(电缆插头 2 号口) 白色线——恒流(或频率)输出(电缆插头 3 号口) 5.1.3 航空插头的序号排列图:
3.2.7 信号最大传输距离 2 km。
3.2.8 传感头寿命大于 1 年。
4 尺寸、重量
4.1 外形尺寸:(190×114×57)mm3 。 4.2 整机重量:700 g 。 4.3 外壳:银白色不锈钢。
5 使用、调校
用前用户必须认真、仔细阅读本《使用说明书》,对 GF 型风流压力传感器的主要性能、技术指标 及主要功能有一个全面的了解,然后再进行具体的接线、使用及操作。
2 工作原理及结构特征
2.1 工作原理 GF 型风流压力传感器采用阻变测力原理监测井下被测环境中的负压状况。探头为压阻扩散硅组
成的全桥,当被测环境中的风压变化量进入探头后,测量电桥及相关电路即将该变化量转换为对应 电压信号,然后经 A/D 变换,再送入单片机处理,最终实现就地风压数字显示,同时以频率信号的 形式送往相联的井下监控系统分站,经通信接口装置和电缆,将风压数据送达地面中心站,从而实 现负压的连续时实遥测。 2.1.1 GF 型风流压力传感器电路原理框图
I
目次
前 言…………………………………………………………………………………………I 1 概述…………………………………………………………………………………………1 2 工作原理与结构……………………………………………………………………………2 3 技术特性……………………………………………………………………………………3 4 尺寸、重量…………………………………………………………………………………4 5 使用、调校…………………………………………………………………………………4 6 典型故障处理………………………………………………………………………………5 7 维护、保养…………………………………………………………………………………6 8 运输、贮存…………………………………………………………………………………6 9 开箱及检查…………………………………………………………………………………6 10 其它…………………………………………………………………………………………7
名称
型号
防爆证号
安标证号
井下分站 电源箱
KDF-2 KDF-3 KDF-3X
399144 399142 320031125
20050587 20050586 20042425
生产厂家 煤炭科学研究总院重庆分院 煤炭科学研究总院重庆分院 煤炭科学研究总院重庆分院
7.2 保养 7.2.1 本传感器的零点、测试精度都需要定期调校,调校期限为一月一次。若无超差则可继续使用。 7.2.2 使用人则应经常擦拭仪器外部的煤尘、污垢,尤其是传感头部位。保持传感器的清洁、美观。
