PCM基本原理基本原理
Y轴均分16*8，X轴不均分 1/2 Y轴左为负，右为正为极性码 X轴非均分五段为段落码 Y轴每段均分16段为分层码
TS1
极段性落码码
分层码
A律十三折线示意图
PCM基本原理基本原理
HDB3编码
HDB3编码规则如下：当没有出现4个或4个以上连续0时,用交替极性的脉冲表示1,用无脉冲表示0 当出现连续4个或4个以上连续0时,对每个连续4个0的处理方法如下: 每4个连续0的第2,3,4个0改为001,连续4个0的第4个0改为1后的极性与它前面相邻的1的极性相同(破坏极性交替规则)；每4个连续0的第1个0的变化取决于它前面相邻的1的情况: －如果它前面相邻的1的极性与前一个破坏点的极性相反或它本身不是破坏点，则第一个0仍保持为0；－如果它前面相邻的1的极性与前一个破坏点的极性相同或者它本身就是破坏点，则第一个0改为1。这一规则保证了相继的破坏点具有交替的极性,因而不会引入直流成分，有利于在网络接口处实现无失真的传输。 HDB3在接收方的恢复规则比较简单，为：如果两个相邻的极性相同的1之间为3个0，则将后一个1改为0；如果两个相邻的极性相同的1之间为2个0，则将前后两个1均改为0。
每个帧时隙０每个帧时隙０的１至８位
1 2 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 3 0 A 0 A 0 A 0 A 0 A 0 A 0 A 0 A 4 1 SA4 1 SA4 1 SA4 1 SA4 1 SA4 1 SA4 1 SA4 1 SA4 5 1 SA5 1 SA5 1 SA5 1 SA5 1 SA5 1 SA5 1 SA5 1 SA5 6 0 SA6 0 SA6 0 SA6 0 SA6 0 SA6 0 SA6 0 SA6 0 SA6 7 1 SA7 1 SA7 1 SA7 1 SA7 1 SA7 1 SA7 1 SA7 1 SA7 8 1 SA8 1 SA8 1 SA8 1 SA8 1 SA8 1 SA8 1 SA8 1 SA8

PCM教学课件_PPT课件

下面以一例题说明
例：设输入信号抽样值为+1270个量化单位，试用13折线特性编码编出对应的8位码。
+1270
设8位码为D1D2D3D4D5D6D7D8
（1）确定极性码D1
由于样值为正，故D1=1
（2）确定段落码D2D3D4
确定D2，取权值128，因1270≥128，D2=1，表示输入信号抽样值处在后4段。
因此量化噪声对大、小信号的影响大致相同，即改善了小信号时的量化信噪比。
• 实际中，非均匀量化的实际方法通常是将抽样值通过压缩再进行均匀量化。通常使
用的压缩器中，大多采用对数式压缩。广泛采用的两种对数压缩律是压缩律和A压缩律。美国采用压缩律，我国和欧洲各国均
采用A压缩律，因此，PCM编码方式采用的也是A压缩律。
形和频谱。
）
图1.1.1 理想抽样信号波形及其频谱
由图1.1.1可知，在s 2H (即 fs 2 fH )
的条件下，抽样信号的周期性频谱无混叠现
象，经过截止角频率H 的理想低通滤波器，
既可以无失真的恢复原始信号。而若s 2H ，则抽样信号的频谱间将
会出现混叠现象，如图1.1.2。显然不能无失真的恢复原始信号。
001
010
011
10 0
101 11 0
111
起始电平（以 △为单位）

0
16
32 64 128 25 512 1024
6
各段量化台阶与△的比 1
1
2
4 8 16 32 64
值
当给定样值后，可有各段起始电平值确定样值属于哪一段，确定后就用该段的段落码表示。
D5D6D7D8：段内码（16个量化级）当段落码确定之后，接着确定出该量化段

PCM通信设备基本原理

均匀量化：把输入信号的取值域按等间距分割，它是等间隔的量化。
01 均匀量化
0 1Ts 2Ts 3Ts 4Ts 5Ts 6Ts 7Ts 8Ts 9Ts 10Ts
抽样 0.2 0.4 1.8 2.8 3.6 5.1 6.0 5.7 3.9 2.0 1.2
量化 0.0 0.0 2.0 3.0 4.0 5.0 6.0 6.0 4.0 2.0 1.0
数码率
fb=1/0.488=2048 kb/s
03
PCM设备的组成
Basic Composition
PART THREE
PPT模板下载：/moban/ 节日PPT模板：/jieri/ PPT背景图片：/beijing/ 优秀PPT下载：/xiazai/ Word教程： /word/ 资料下载：/ziliao/ 范文下载：/fanwen/ 教案下载：/jiaoan/ 字体下载：/ziti/
PCM通信设备原理
电力调度中心 2018年8月
目录
01.PCM基本原理 02.PCM基本帧结构 03.PCM设备的组成 04.PCM指示灯含义及常见故障处理
01
PCM基本原理
Fundamentals
PART ONE
01 PCM的概念
PCM:Pulse Code Modulation
所谓PCM，就是脉冲编码调制的简称，具体是把一个时间连续，取值连续的模拟信号变换成时间离散，取值离散的数字信号后在信道中传输。
总之，信令实际上就是一种用于控制的信号。
02 共路信令与随路信令
共路信令：把与许多路有关的信令信息，以及诸如网路管理所需的其它信息，借助于地址码在单一信令信道上传输的方式称为共路信令。
随路信令：在话路内或在固定附属于该话路的信令信道内，传输该路所需的各种信令的方式称为随路信令。

通信原理讲义-第四章PCM体制

在第 2 折线段，间隔取 16 个，均匀划分间隔，间隔值取 4。量化电平取每间隔的中点，即有如下表格：对应 x 的输入区量化电量化电平编码器输出间平值编号编码 64-68 66 33 10100000 68-72 70 34 10100001 72-76 74 35 10100010 124-128 126 48 10111111
2）均匀量化和非均匀量化

对输入信号幅度x，如果量化选择的区间长度均相等，则为均匀量化，否则为非均匀量化。例如：在-1及+1之间，取四个量化区间，分别为[-1，-0.5）、 [-0.5，-0）、 [0， 0.5）、 [0.5，1]，则为均匀量化。
区间1 区间2 区间3 区间4
-1
-0.5
量化编码带来的误差

例如：发送端用两位编码（00，01，10，11）表示0 到1之间的模拟值即：00对应[0，0.25）； 01对应[0.25，0.5） 10对应[0.5，0.75）；11对应[0.75，1] 在接收端，一旦接收到00则认为其电平为0.125，这就意味着尽管发送端输入的是不同的模拟信号，例如0.1，0.2，但因二者经量化编码后的结果均为00，接收端得到的编码均是00，故恢复出的电平值相同，都是0.125。可见模拟信号的信息会因量化而损失，这种误差被称为量化误差，量化误差是不可恢复的。

在实际应用中，A律输入的动态范围并未归一化为 [-1，1]，而是[-4096，+4096] 至于-4096到+4096对应的实际输入电压是多大，可以在具体应用中自行确定，例如可以是5V，也可以是12V甚至是 220V。
量化电平（离散幅度）的取法及编码方法（A律）

pcm原理

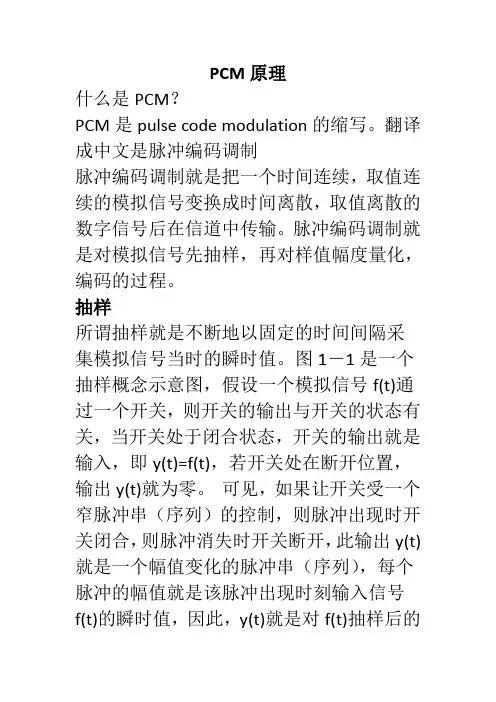

PCM原理什么是PCM？PCM是pulse code modulation的缩写。

翻译成中文是脉冲编码调制脉冲编码调制就是把一个时间连续，取值连续的模拟信号变换成时间离散，取值离散的数字信号后在信道中传输。

脉冲编码调制就是对模拟信号先抽样，再对样值幅度量化，编码的过程。

抽样所谓抽样就是不断地以固定的时间间隔采集模拟信号当时的瞬时值。

图1―1是一个抽样概念示意图，假设一个模拟信号f(t)通过一个开关，则开关的输出与开关的状态有关，当开关处于闭合状态，开关的输出就是输入，即y(t)=f(t)，若开关处在断开位置，输出y(t)就为零。

可见，如果让开关受一个窄脉冲串（序列）的控制，则脉冲出现时开关闭合，则脉冲消失时开关断开，此输出y(t)就是一个幅值变化的脉冲串（序列），每个脉冲的幅值就是该脉冲出现时刻输入信号f(t)的瞬时值，因此，y(t)就是对f(t)抽样后的信号或称样值信号。

图1―1 抽样概念示意图图1―2是脉冲编码调制的过程示意图。

图1―2（a）是一个以Ts为时间间隔的窄脉冲序列p(t)，因为要用它进行抽样，所以称为抽样脉冲。

在图1―2（b）中，v(t)是待抽样的模拟电压信号，抽样后的离散信号k(t)的取值分别为k(0)=0.2，k(Ts)=0.4，k(2Ts)=1.8，k(3Ts)=2.8，k(4Ts)=3.6，k(5Ts)=5.1，k(6Ts)=6.0，k(7Ts)=5.7，k(8Ts)=3.9，k(9Ts)=2.0，k(10Ts)=1.2。

可见取值在0～6之间是随机的，也就是说可以有无穷个可能的取值。

在图1―2（c ）中，为了把无穷个可能取值变成有限个，对k(t)的取值进行量化（即四舍五入），得到m(t)。

则m(t)的取值变为m(0)=0.0，m(Ts)=0.0，m(2Ts)=2.0，m(3Ts)=3.0，m(4Ts)=4.0，m(5Ts)=5.0，m(6Ts)=6.0，m(7Ts)=6.0，m(8Ts)=4.0，m(9Ts)=2.0，m(10Ts)=1.0，总共只有0、1、2、3、4、5、6等七个可能的取值。

pcm工作原理

pcm工作原理PCM（脉冲编码调制）是一种数字信号传输技术，广泛应用于音频、视频和通信领域。

它的工作原理是将模拟信号转换为数字信号，然后通过调制和解调来实现信号的传输和恢复。

PCM的工作原理可以分为三个主要步骤：采样、量化和编码。

首先是采样过程。

模拟信号是连续变化的，为了将其转换为数字形式，需要对其进行采样。

采样是以固定时间间隔对模拟信号进行离散化处理，将其转换为一系列离散的采样点。

采样频率越高，采样点越密集，可以更准确地还原模拟信号。

接下来是量化过程。

采样得到的一系列采样点是连续的模拟值，为了将其表示为有限的数字值，需要对其进行量化。

量化是将连续的模拟值映射到一组有限的离散值，通常使用固定的量化级别。

量化级别越高，表示的精度越高，但同时也会增加数据量。

最后是编码过程。

量化后的离散值通常以二进制形式表示。

编码是将离散的量化值转换为二进制数据流，便于传输和存储。

常用的编码方法有脉冲编码调制（PCM）、Δ调制（DM）和压缩编码（如MP3）等。

其中，PCM是一种常用的编码方式，它将每个量化值转换为固定位数的二进制码字，再将这些码字按照一定规则串联起来形成数据流。

在接收端，需要进行解码和重构过程，将接收到的PCM数据流转换为模拟信号。

解码是将二进制数据流转换为离散的量化值，然后通过反量化将其恢复为连续的模拟值。

最后，使用重构滤波器对模拟值进行平滑处理，以还原原始的模拟信号。

PCM技术具有很多优点。

首先，它可以提供高质量的音频和视频传输，因为它可以准确地还原原始信号。

其次，PCM是一种通用的数字信号表示方法，可以适用于各种类型的信号。

此外，PCM可以通过调整采样率和量化级别来平衡信号质量和数据量，以满足不同应用的需求。

然而，PCM也存在一些局限性。

首先，由于需要以固定频率对模拟信号进行采样，因此在处理宽频带信号时可能会导致信息丢失。

其次，高采样率和精度会导致数据量增加，从而增加存储和传输的成本。

此外，由于PCM采样和量化是在固定时间间隔内进行的，因此对于快速变化的信号，可能无法完全准确地还原原始信号。

PCM通信设备基本原理

视频会议
在视频传输应用场景中，PCM通信设备可以实现视频信号的同步传输，支持多人视频会议的开展。
06 PCM通信设备发展趋势与挑战
PCM通信设备发展趋势
5G/6G通信技术融合
物联网与智能家居的普及
随着5G/6G通信技术的快速发展， PCM通信设备将进一步融合5G/6G技术，提升数据传输速度和稳定性。
数据传输应用场景
数据传输
PCM通信设备在数据传输应用场景中，可以将各种数据信号进行数字化处理后进行传输，如文件传输、网络数据传输等。
远程控制
利用PCM通信设备，可以实现远程控制功能，对远程设备进行操作和管理。
视频传输应用场景
视频监控
通过PCM通信设备，可以将视频信号进行数字化处理后进行传输，实现视频监控功能。
数据安全与隐私保护
随着数据传输量的增加，PCM通信设备需要加强数据安全和隐私保护措施，确保数据传输的安全性和可靠性。
设备兼容性问题
不同品牌和型号的PCM通信设备可能存在兼容性问题，需要加强设备间的互通性和标准化工作。
