仪器名称信号与频谱分析仪
频谱分析仪知识概述
频谱分析仪知识一、概述（一）用途频谱分析仪是频域测试领域使用最广泛的一类仪器，可以测量连续波、脉冲及调制等多种信号的频谱，可以测试信号的频率、功率、带宽、调制等参数，增加选件可以进行相位噪声、噪声系数、信道功率、矢量信号、网络参数、故障定位、电磁兼容等测试分析，广泛应用于通信、雷达、导航、频谱管理、信号监测、信息安全等测试领域，还可以用于电子元器件、部件和设备的科研、生产、测试、试验以及计量等。
（二）分类与特点频谱分析仪按其工作原理可分为非实时频谱分析仪和实时频谱分析仪两大类。
●非实时频谱分析仪特点非实时频谱分析仪按工作原理分为扫描调谐型、超外差型等，它们首先对输入信号按时间顺序进行扫描式调谐变频，然后对变频后的信号进行中频滤波、包络检波、视频滤波等处理，最终得到信号的频谱信息。
这种扫描式频谱分析仪在某一瞬间只能“观看”一个频率，逐次“观看”待测信号的全部频率范围，因此，它们只能分析在规定时间内频谱几乎不变化的周期重复信号。
但是，扫本振型超外差式频谱分析仪具有频率范围宽、选择性好、灵敏度高、动态范围大等多项优点，是目前用途最广泛的一类频谱分析仪。
●实时频谱分析仪特点实时频谱分析仪通过FFT变换，能同时观测显示其规定频率范围内所有频率分量，而且保持了两个信号间的时间关系（相位关系），使得它不仅能分析周期信号、随机信号，而且能分析瞬时信号和猝发信号。
实时触发、无缝捕获和多域分析是实时频谱分析仪的几个主要特点。
实时频谱分析仪可以很好地解决现代雷达和通信系统中出现的脉冲压缩、捷变频、直扩、跳频、码分多址和自适应调制等各种复杂信号的测试需求。
频谱分析仪按其结构形式可分为台式、便携式、手持式和模块（VXI、PCI、PXI、LXI等总线形式)等类型产品。
（三）产品国内外现状国内生产频谱分析仪的厂家主要有：中国电子科技集团41所、成都前锋电子、天津德力、北京普源精电、安泰信电子、苏州同创电子等单位。
中国电子科技集团41所拥有台式、便携式、手持式和模块产品，频率范围覆盖3Hz～50GHz（通过外扩频方式可到110GHz）。
频谱分析仪使用攻略
国内频谱分析仪市场频谱分析仪简称频谱仪，是用来显示频域信号幅度的仪器，在射频领域有“射频万用表”的美称。
在射频领域，传统的万用表已经不能有效测量信号的幅度，示波器测量频率很高的信号也比较困难，而这正是频谱分析仪的强项。
频谱仪与示波器属于两种类型的仪器，示波器主要显示时域信号幅度的变化，而频谱仪显示的是频域信号幅度的变化。
对于研究射频的工程师和爱好者，频谱仪是工作的好帮手，它可以形象地展示一定频率范围内信号的幅度，可以据此发现信号的存在和不同类型信号的特征。
随着科技的发展，频谱仪也从传统的模拟线路进化到数字化频谱仪，被赋予更多的功能，以适应不断出现的复杂信号。
应用与意义频谱分析仪在射频领域应用非常广泛。
频谱仪最基本的作用就是发现和测量信号的幅度。
频谱仪可以以图示化的方式显示设定频率范围内的射频信号，信号越强，频谱仪显示的幅度也越大。
通过这种特性，频谱仪被用来搜索和发现一定频段内的射频信号，广泛应用在监测电磁环境、无线电频谱监测、电子产品电磁兼容测量、无线电发射机发射特性、信号源输出信号品质、反无线窃听器等领域。
频谱仪可以测量射频信号的多种特征参数，包括频率、选频功率、带宽、邻道功率、调制波形、场强等。
在射频信号的频率测量方面，虽然频率计是专业的设备，但遇到时分多址的信号（GSM移动电话、IDEN、TETRA的信号）、跳频的信号、宽带的信号，普通频率计无法准确计数，功率计无法及时测量，而频谱仪由于基于高速的信号捕捉，则可以有机会测量这些信号。
针对这些常见的不稳定信号，很多中高档频谱仪还在测量软件上做了优化，提供专用的自动测量工具。
由于频谱仪具有图示化射频信号的能力，频谱图可以帮助我们了解信号的特性和类型，有助于最终了解信号的调制方式和发射机的类型。
在军事领域，频谱仪在电子对抗和频谱监测中被广泛应用，不同类型的雷达信号、通信电台信号、应答机信号、“敌我”识别器信号都有各自不同特征的频谱图。
在民用无线电管理领域，通过频谱图，我们可以及时发现非法使用的频率，这比传统扫描监听的效率要高得多。
频谱分析仪和信号分析仪的区别
在实验室和车间最常用的信号测试仪器是电子示波器。
人的思维对时间概念比较敏感,每时每刻都与时域事件发生联系,但是信号往往以频率形式出现,用示波器观察最简单的调幅载波信号也不方便,往往显示载波时看不清调制仪,屏幕上获得的是三条谱线,即载频和在载频左右的调制频。
调制方式越复杂,电子示波器越难显示,频谱分析器的表达能力强,频谱分析仪是名副其实的频域仪器的代表。
沟通时间一频率的数字表达方法就是傅里叶变换,它把时间信号分解成正弦和余弦曲线的叠加,完成信号由时间域转换到频率域的过程。
早期的频谱分析仪实质上是一台扫频接收机,输入信号与本地振荡信号在混频器变频后,经过一组并联的不同中心频率的带通滤波器,使输入信号显示在一组带通滤波器限定的频率轴上。
显然,由于带通滤波器由无源元件构成,频谱分析器整体上显得很笨重,而且频率分辨率不高。
既然傅里叶变换可把输入信号分解成分立的频率分量,同样可起着滤波器类似的作用,借助快速傅里叶变换电路代替低通滤波器,使频谱分析仪的构成简化,分辨率增高,测量时间缩短,扫频范围扩大,这就是现代频谱分析仪的优点了。
矢量信号分析仪是在预定,频率范围内自动测量电路增益与相应的仪器,它有内部的扫频频率源或可控制的外部信号源。
其功能是测量对输入该扫频信号的被测电路的增益与相位,因而它的电路结构与频谱分析仪相似。
频谱分析仪需要测量未知的和任意的输入频率,矢量信号分析仪则只测量自身的或受控的已知频率;频谱分析仪只测量输入信号的幅度(标量仪器),矢量信号分析仪则测量输入信号的幅度和相位(矢量仪器)。
由此可见,矢量信号分析仪的电路结构比频谱分析仪复杂,价位也较高。
现代的矢量信号分析仪也采用快速傅里叶变换,以下介绍它们的异同。
频谱分析议和FFT颁谱分析议传统的频谱分析仪的电路是在一定带宽内可调谐的接收机,输入信号经下变频后由低通滤器输出,滤波输出作为垂直分量,频率作为水平分量,在示波器屏幕上绘出坐标图,就是输入信号的频谱图。
常用电子测量仪器的使用
常用电子测量仪器的使用电子测量仪器是用于测量和记录电工参数的工具。
它们通常用于电子工程、电力系统、电工维修、制造业等领域。
下面将介绍一些常用的电子测量仪器以及它们的使用方法。
数字万用表（DMM）数字万用表是电子工程师和电工常用的工具之一、它可以测量电压、电流、电阻、频率等多种电工参数。
使用数字万用表时，需要将测量导线正确连接到被测电路上，并选择合适的量程和测量模式。
在测量直流电压时，应将表笔连接到电路的正负极。
测量电流时，将电表的测量导线与电路断开，通过表笔穿过测量线圈，再与电路相连。
测量阻值时，先将电路断开，然后将表笔依次连接到电阻的两端。
示波器示波器是一种用于显示电信号的波形的仪器。
它可以测量和显示电压、电流、频率等参数。
示波器分为模拟示波器和数字示波器两种类型。
在使用示波器时，首先需要连接被测电路到示波器的输入端（通常是通过测试夹或插头连接）。
然后，调整显示屏上的水平和垂直控制，以便观察和测量信号的波形。
信号发生器信号发生器是一种用于生成模拟信号的仪器。
它可以产生不同频率和幅度的信号，用于测试和校准其他电子设备。
在使用信号发生器时，需要设置所需的频率和幅度，并将输出信号连接到被测电路或设备。
可以通过示波器或其他仪器来验证信号质量和特性。
频谱分析仪频谱分析仪是一种用于测量信号频谱分布的仪器。
它可以显示信号频率和功率的分布情况。
在使用频谱分析仪时，需要将被测信号连接到仪器的输入端，并设置所需的频率范围和分辨率。
频谱分析仪将通过计算和显示频率和功率的分布图来分析信号的特性。
电源测试仪电源测试仪是一种用于测试电源的稳定性和质量的仪器。
它可以测量电源的输出电压、电流和波形。
在使用电源测试仪时，需要将测试仪与电源连接，并设置所需的测试参数。
可以通过电源测试仪来测量和记录电源的电压和电流变化情况，以评估电源的性能和稳定性。
逻辑分析仪逻辑分析仪是一种用于分析和测量数字逻辑信号的仪器。
它可以显示和记录多路数字信号的状态和变化。
电路实验常用电子测量仪器的使用
电路实验常用电子测量仪器的使用电路实验中常用的电子测量仪器有数字万用表、示波器、信号发生器、频谱分析仪和逻辑分析仪等。
这些仪器广泛用于测量电路的电压、电流、频率、相位等参数，有助于分析电路的性能和运行状态。
其中，数字万用表是电子工程中最基本且最常用的仪器之一、它可以用来测量电压、电流、电阻、频率、电容等基本参数。
使用万用表时，需要将测量引线正确连接到需要测量的电路节点上，根据需要选择合适的测量档位，然后读取测量结果。
此外，在进行连续测量时，需要设置仪表的内阻高档位，以避免对被测电路的干扰。
示波器是另一种常用的电路测量仪器。
它可以显示电路中的电压随时间的变化情况，能够直观地观察信号的波形和幅值。
使用示波器时，首先需要将测量引线正确连接到被测电路的信号输入端口，并调整示波器的触发电平、时间基准和增益等参数，以获得清晰的波形显示。
在测量电压时，需要注意选择合适的耦合方式（如AC耦合或DC耦合）和测量通道，以确保准确测量。
信号发生器是用于产生稳定、可调频率和幅度的信号的仪器。
它可以产生各种不同的信号波形，如正弦波、方波、三角波等。
在电路实验中，信号发生器通常用于提供测试信号。
使用信号发生器时，首先需要选择所需的信号波形和频率，然后将输出端正确连接到被测电路中。
在使用信号发生器进行测量时，需要注意设置适当的输出电平和阻抗，以避免对被测电路产生影响。
频谱分析仪是一种测量信号频谱和幅度分布的仪器。
它可以将信号分解成各种频率分量，并显示在频谱图上。
使用频谱分析仪时，需要将被测信号输入频谱分析仪的输入端口，并选择适当的频率范围和分辨率。
在测试之前，可能需要进行校准和调整。
逻辑分析仪是一种用于分析逻辑信号的仪器。
它可以捕获和显示多个数字信号的状态和时序关系。
使用逻辑分析仪时，需要将待测数字信号连接到逻辑分析仪的输入端口，并设置适当的采样速率和触发条件。
通过逻辑分析仪可以观察到数字信号的状态转换、时序关系和数据波形，对于分析和调试数字电路非常有帮助。

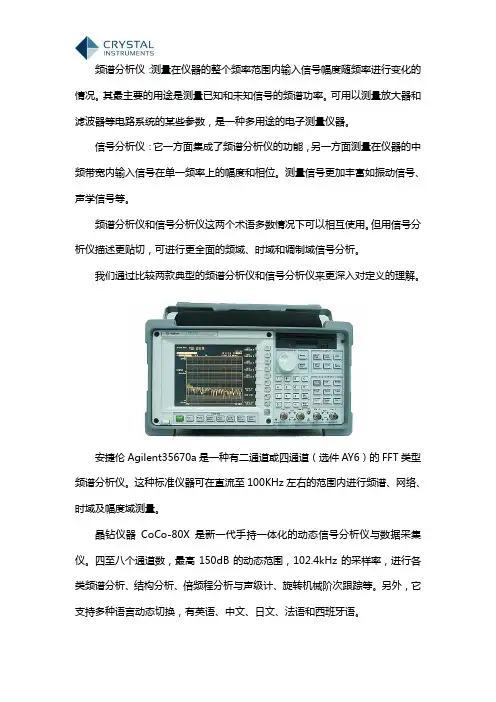

频谱分析仪和信号分析仪有什么区别呢
频谱分析仪：测量在仪器的整个频率范围内输入信号幅度随频率进行变化的情况。
其最主要的用途是测量已知和未知信号的频谱功率。
可用以测量放大器和滤波器等电路系统的某些参数，是一种多用途的电子测量仪器。
信号分析仪：它一方面集成了频谱分析仪的功能，另一方面测量在仪器的中频带宽内输入信号在单一频率上的幅度和相位。
测量信号更加丰富如振动信号、声学信号等。
频谱分析仪和信号分析仪这两个术语多数情况下可以相互使用。
但用信号分析仪描述更贴切，可进行更全面的频域、时域和调制域信号分析。
我们通过比较两款典型的频谱分析仪和信号分析仪来更深入对定义的理解。
安捷伦Agilent35670a是一种有二通道或四通道（选件AY6）的FFT类型频谱分析仪。
这种标准仪器可在直流至100KHz左右的范围内进行频谱、网络、时域及幅度域测量。
晶钻仪器CoCo-80X是新一代手持一体化的动态信号分析仪与数据采集仪。
四至八个通道数，最高150dB的动态范围，102.4kHz的采样率，进行各类频谱分析、结构分析、倍频程分析与声级计、旋转机械阶次跟踪等。
另外，它支持多种语言动态切换，有英语、中文、日文、法语和西班牙语。
从上面两款仪器比较我们可以了解，外观上台式频谱分析仪有20Kg，而手持式动态信号分析仪只有2Kg。
信号分析仪从可操作性、便携性、功能上都具有明细的优越性。
功能上来说，频谱分析仪主要对FFT频谱信息分析，起到信号调节的功能。
而动态信号分析仪除了继承频谱分析功能外，增加了振动结构分析、声学分析、转子动力学分析等功能，这些功能都是在频谱分析功能基础上增加的分析功能。
杭州锐达数字技术有限公司是美国晶钻仪器公司中国总代理，负责产品销售、技术支持与产品维护，是机械状态监测、振动噪声测试、动态信号分析、动态数据采集、应力应变测试等领域的供应商，提供手持一体化动态信号分析系统、多通道动态数据采集系统、振动控制系统、多轴振动控制系统、三综合试验系统和远程状态监测系统等。
4051系列信号 频谱分析仪用户手册说明书
4051系列信号/频谱分析仪用户手册中电科思仪科技股份有限公司该手册适用下列型号信号/频谱分析仪：●4051A 信号/频谱分析仪（3Hz ~ 4GHz）。
●4051B 信号/频谱分析仪（3Hz ~ 9GHz）。
●4051C 信号/频谱分析仪（3Hz ~ 13.2GHz）。
●4051D 信号/频谱分析仪（3Hz ~ 18GHz）。
●4051E 信号/频谱分析仪（3Hz ~ 26.5GHz）。
●4051F 信号/频谱分析仪（3Hz ~ 40GHz）。
●4051G 信号/频谱分析仪（3Hz ~ 45GHz）。
●4051H 信号/频谱分析仪（3Hz ~ 50GHz）。
●4051L 信号/频谱分析仪（3Hz ~ 67GHz）。
●4051N 信号/频谱分析仪（3Hz ~ 85GHz）。
●4051A-S 信号/频谱分析仪（3Hz ~ 4GHz）。
●4051B-S 信号/频谱分析仪（3Hz ~ 9GHz）。
●4051C-S 信号/频谱分析仪（3Hz ~ 13.2GHz）。
●4051D-S 信号/频谱分析仪（3Hz ~ 18GHz）。
●4051E-S 信号/频谱分析仪（3Hz ~ 26.5GHz）。
4051系列信号/频谱分析仪除标准配件外的选件如下：●4051-H01，后面板射频输入：将射频信号输入接口后置。
●4051-H02，高中频输出：输出频率范围275MHz ~ 475MHz，步进分辨率1Hz，提供30dB增益，1dB步进。
●4051-H03，中频输出：输出频率范围10MHz ~ 160MHz，步进分辨率1Hz，提供4档自动增益控制电平。
●4051-H04A，重构中频/视频信号输出：以数字重构的方式实现任意中频、AM/FM或I/Q信号输出，带宽上限为40MHz。
●4051-H04B，宽带重构中频/视频信号输出：以数字重构的方式实现任意中频、AM/FM或I/Q信号输出，带宽范围为50MHz~100MHz。
●4051-H08，宽带对数检波输出：输出反映输入信号电平特性的对数检波信号。
频谱分析仪基础知识
频谱分析仪基础知识一、频谱分析仪概述频谱分析仪是一种用于测量信号频率和功率的仪器。
它可以将输入信号转换为频率谱，以图形方式显示信号的频率成分。
频谱分析仪广泛应用于电子、通信、雷达、声音和医疗等领域。
二、频谱分析仪工作原理频谱分析仪的工作原理是将输入信号通过混频器与本振信号进行混频，得到中频信号，再经过中频放大器放大后送入检波器进行解调，最后通过显示器将频率谱显示出来。
三、频谱分析仪主要技术指标1、频率范围：指频谱分析仪能够测量的频率范围。
2、分辨率带宽：指能够分辨出的最小频率间隔。
3、扫描时间：指从低频到高频一次扫描所需的时间。
4、灵敏度：指能够检测到的最小信号幅度。
5、非线性失真：指由于仪器内部非线性元件所引起的信号失真。
6、动态范围：指能够同时测量到的最大和最小信号幅度。
7、抗干扰能力：指仪器对外部干扰信号的抵抗能力。
四、频谱分析仪使用注意事项1、使用前应检查仪器是否正常，如发现异常应立即停止使用。
2、避免在强电磁场中使用，以免影响测量结果。
3、使用过程中应注意避免信号源与仪器之间的干扰。
4、使用完毕后应关闭仪器，并妥善保管。
五、总结频谱分析仪是电子、通信等领域中非常重要的测量仪器之一。
它可以将输入信号转换为频率谱，以图形方式显示信号的频率成分。
在使用频谱分析仪时，应注意检查仪器是否正常、避免在强电磁场中使用、避免信号源与仪器之间的干扰以及使用完毕后应关闭仪器等事项。
了解频谱分析仪的工作原理及主要技术指标，对于正确使用它进行测量和调试具有重要意义。
随着科技的快速发展，频谱分析在电子、通信、航空航天等领域的应用越来越广泛。
频谱分析仪作为频谱分析的核心工具，在科研和工业生产中发挥了重要的作用。
本文将介绍频谱分析原理、频谱分析仪使用技巧，以及如何根据输入的关键词和内容撰写文章。
频谱分析是指将信号分解成不同频率的正弦波成分，并分析这些成分的幅度、相位、频率等特性的一种方法。
频谱分析可以用于测量信号的频率范围、识别信号中的谐波成分、了解信号的调制方式和判断信号的来源等。
频谱分析仪E4440A
频谱分析仪E4440A频谱分析仪是一种基本的仪器，用于测量信号的频谱特性。
E4440A是一种高质量的频谱分析仪，由安捷伦公司制造。
本文将介绍其主要特点和应用。
主要特点E4440A是一种全数字化的频谱分析仪，采用宽带数字化技术，可同时测量多个信号。
该仪器具有以下主要特点：•支持频率范围广：9 kHz ~ 44 GHz。
•高灵敏度：可测量微弱信号。
•快速测量速度：支持高速扫描模式。
•高精度：可以精确地测量各种信号参数，如中心频率、带宽、功率等。
•丰富的测量功能：支持多种测量模式，如功率谱测量、相位噪声测量、频率偏移测量等。
•易于操作：配备了大尺寸液晶屏幕和直观的用户界面，操作简单方便。
应用领域E4440A可以在许多领域中应用，包括通信、电子、航天和国防等。
以下是一些应用实例：通信在通信领域中，E4440A可以用于分析和测试各种无线信号，如Wi-Fi、蓝牙、LTE等。
它可以帮助用户评估无线网络的性能、检测网络故障，以及探测无线信号间的干扰。
此外，它还可以用于定位信号源和查找哪些信号正在干扰无线系统。
电子在电子领域中，E4440A可以用于测试各种电路的频谱特性，如放大器、滤波器、调制器等。
它可以帮助工程师评估电路的性能、检测故障，以及优化电路设计。
此外，它还可以用于识别电磁干扰源，并为EMC测试提供数据支持。
航天在航天领域中，E4440A可以用于测量和分析卫星之间的互相干扰，以及卫星与地面站之间的通信频谱特性。
它可以帮助工程师验证卫星设计的合理性，检测卫星故障，以及优化卫星通信效率。
国防在国防领域中，E4440A可以用于测试和分析各种雷达系统的频谱特性，如天线方向性、信噪比、接收灵敏度等。
它可以帮助工程师评估雷达系统的性能和效率，检测雷达系统的故障，以及优化雷达系统设计。
结论E4440A是一种功能强大的频谱分析仪，具有广泛的应用领域和许多优点。
它可以帮助工程师评估各种信号的频谱特性，以及优化电路、通信和雷达系统的设计。
实验一常用电子仪器的使用
实验一常用电子仪器的使用常用电子仪器是指在科研实验、工业生产、医疗检测等领域中经常使用的一些基础性电子设备。
它们广泛应用于电子测量、信号处理、电子元器件测试、无线通信等领域。
下面将介绍几种常见的电子仪器的使用方法。
1. 示波器（oscilloscope）示波器是一种用来显示电压随时间变化的仪器。
在使用示波器之前，首先需要将电源连接到示波器上并打开电源开关。
接下来，将待测信号连接到示波器的输入端口上。
调节示波器的触发级别和时间基准，以确保正确显示待测信号。
最后，可以观察并分析示波器上的波形图，从而获取有关信号频率、幅度和相位等信息。
2. 频谱分析仪（spectrum analyzer）频谱分析仪主要用于测量和显示信号的频谱特性。
使用频谱分析仪时，首先需要将待测信号连接到频谱分析仪的输入端口上。
然后，调整频率、带宽和幅度等参数，以使频谱分析仪适应待测信号的特性。
最后，可以观察并分析频谱分析仪上的频谱图，得出有关信号频谱分布的信息。
3. 功率计（power meter）功率计是用来测量信号功率的仪器。
在使用功率计之前，首先需要将待测信号连接到功率计的输入端口上。
接下来，选择适当的功率范围和测量模式，并调整校准和零位。
最后，读取功率计上显示的功率数值，从而获知待测信号的功率大小。
多用途数字示波器是一种集万用表和示波器功能于一体的仪器。
使用多用途数字示波器时，首先需要选择所需的测试功能（如电压、电流、电阻、频率等）。
然后，将测试探头与被测电路正确连接。
最后，读取多用途数字示波器上显示的测试结果。
5. 信号发生器（signal generator）信号发生器可以产生各种频率、幅度和波形的信号。
在使用信号发生器时，首先需要选择所需的信号参数（如频率、幅度、波形等）。
然后，将信号发生器的输出连接到被测电路或设备上。
最后，调节信号发生器的参数，以产生所需的信号。
6. 锁相放大器（lock-in amplifier）锁相放大器主要用于从噪声中提取出微弱的信号。
频谱分析仪使用简介
图37 剩余调频使信号模糊
54
d、相位噪声
相位噪声也称作边带噪声，它是由LO的不稳定 引起的，因为在某种程度上所有振荡器都存在 随机噪声的相位调制，在频域上就表现为信号 附近的边带噪声，这种边带噪声可能掩盖近端 的低电平信号。见图38。
55
图38 噪声边带掩盖小信号
56
• 分辨率带宽对扫描时间的影响：
概要
三章 频谱仪重要指标
1
第一章 信号分析简介
1.1 信号的分类 1.2 为什么要进行频域测量 1.3 频谱分析仪典型应用
2
1.1 信号的分类：
按表现形式分：连续波信号，模拟调制信号，数字 调制信号，噪声信号。 对信号的分析包括：时域分析，频域分析，调制域 分析。
52
c、剩余调频
影响频谱仪分辨率的另一个因素频谱仪的本振频率稳 定度（即LO的剩余调频），这种不稳定度将被转移 到任何混频产物中去，并将无法确定是由LO还是输 入信号引起的。剩余调频是显示的信号模糊不清（图 37），以至于在规定的剩余调频至内的两个信号不能 被分辨；所以，频谱仪的剩余调频决定了可允许的最 小分辨率。锁相本振作为参考源可降低剩余调频，也 降低了最小可允许的分辨带宽，高性能的频谱仪价格 较贵，因为它有较好的相位锁定系统，具有较低的剩 余调频和较小的最小分辨率。
39
技术小结
完成频谱分析有：扫频式和FFT两种方式； FFT适合于窄分析带宽，快速测量场合； 扫频方式适合于宽频带分析场合； 单点频CW信号在扫频式频谱仪上测试显示的 结果为中频滤波器形状。
40
第四章 频谱仪的重要指标
4.1 频率范围 4.2 准确度
4.3 分辨力
4.4 灵敏度 4.5 失真 4.6 动态范围
频谱分析仪的作用
频谱分析仪的作用频谱分析仪是一种用于分析信号频谱的仪器。
它可以将信号的能量分布按频率进行可视化，从而帮助工程师和研究人员在各种领域中进行频谱分析和信号处理。
频谱分析仪在通信、音频、无线电、医学、科学研究等领域中都有广泛的应用。
本文将介绍频谱分析仪的作用及其在各领域中的应用。
一、频谱分析仪的作用：1. 信号频谱分析：频谱分析仪可以帮助工程师和研究人员对不同信号的频率和能量进行准确分析。
它可以显示信号在不同频率范围内的能量分布情况，从而帮助进行信号处理和优化。
2. 故障诊断：频谱分析仪可以用于故障诊断和故障定位。
通过分析故障信号的频谱特征，可以确定信号中存在的问题，并找出故障源。
这对于维修和调试电子设备非常有帮助。
3. 无线通信：频谱分析仪在无线通信领域中起着重要作用。
它可以用于无线信号的频率分析和频谱监测。
通过监测无线信号的频谱，可以检测到干扰信号、频率碰撞和频带占用等问题，从而提高无线通信的可靠性和效果。
4. 音频分析：频谱分析仪也广泛应用于音频领域。
它可以帮助工程师和音频专业人员对音频信号进行分析和处理。
通过频谱分析仪，可以了解音频信号的频谱特征，包括声音的频率分布和能量变化等，以及发现和修复音频信号中存在的问题。
二、频谱分析仪在各领域中的应用：1. 通信领域：在通信领域中，频谱分析仪用于无线信号的频谱监测和干扰检测。
它可以帮助监测无线信号的频率分布、信号强度和频带占用情况，从而提高通信系统的性能和可靠性。
2. 音频领域：频谱分析仪在音频领域中被广泛应用于音频信号的分析和处理。
它可以帮助音频工程师对声音的频率特征和能量分布进行准确的分析，从而实现音频信号的优化和增强。
3. 无线电领域：在无线电领域中，频谱分析仪用于无线电信号的频谱分析和监测。
通过分析无线电信号的频谱特征，可以了解信号的频率分布和能量变化，从而提高无线电通信的质量和性能。
4. 医学领域：频谱分析仪在医学领域中也有应用。
它可以用于心电图和脑电图等生物信号的频谱分析，从而帮助医生对患者的生理状态进行准确诊断和监测。
频谱分析仪U3741
频谱分析仪U3741频谱分析仪（spectrum analyzer）是一种仪器，用于测量电信号在频率域中的特性，可以检测出信号的频率、幅度、失真和杂波等信息。
U3741是一种综合性能优异的频谱分析仪，下面对其进行详细介绍。
一、U3741的主要优势U3741的主要优势包括：•超宽带宽覆盖范围：9 kHz~3.6 GHz。
•高灵敏度和高精度测量。
•便携式设计，易于携带和移动。
•可选的频率范围扩展模块，可拓展到26.5 GHz。
综合这些特点，U3741非常适合在电信、无线通信、电子设备测试等领域中使用。
二、U3741的功能特点U3741主要具备以下功能特点：1. 频谱分析U3741的主要功能是对频率的信号进行分析，可用于测量、监测和分析信号的频谱，频谱密度以及信号相关的参数，如带宽、中心频率、谷值和峰值等等。
同时，U3741还可以对多个信号进行同时分析和显示，极大地提高了工作效率。
2. 频段扫描U3741可以利用扫频功能扫描各种频段，用于寻找潜在的问题和干扰源以及对频段内的信号进行生动的观察和分析。
通过扫描功能，可以对任何特定的频率和频带进行测量和分析，方便用户提前进行预测和分析。
3. 向量信号分析U3741具备测量向量信号的功能，可以测量各种模拟信号的向量分量，方便用户了解各信号部分的具体频率分配和频域范围分布。
4. 带宽测量U3741还可以进行带宽测量，包括信号的峰值、中央值、谷值，还可以测量各个频段的带宽，从而帮助用户确定信号带宽，精确地确定信号的频率和分配。
5. 自动测量U3741具有自动测量功能，不需要手动干预，可以自动测量信号和参数，极大地提高了操作效率。
同时，自动测量还可以控制测量频率和参数，便于使用者进行精确的测量和分析。
三、U3741的应用领域U3741的应用领域非常广泛，主要包括：•电信行业：用于测量和分析通信系统的信号特性。
•无线通信：用于测量和分析无线电、微波和无线电频率的信号特性。
频谱分析仪和信号分析仪区别及常见问题解答
频谱分析仪和信号分析仪区别及常见问题解答频谱分析仪和信号分析仪这两个术语往往可以互换使用，不过两者在功能和能力上还是有一定区别。
当今的分析仪可进行更全面的频域、时域和调制域信号分析，用信号分析仪来描述更为准确。
频谱分析仪：测量在仪器的整个频率范围内输入信号幅度随频率进行变化的情况。
其最主要的用途是测量已知和未知信号的频谱功率。
矢量信号分析仪：测量在仪器的中频带宽内输入信号在单一频率上的幅度和相位。
其最主要的用途是对已知信号进行通道内测量，例如误差矢量幅度、码域功率和频谱平坦度。
信号分析仪：同时执行频谱分析仪和矢量信号分析仪的功能。
频谱分析仪常见问题解答：1、是否有不同类型的频谱分析仪？有两类频谱分析仪，类型由获取信号频谱所使用的方法决定。
扫描调谐频谱分析仪使用超外差式接收机对一部分输入信号频谱进行下变频（使用电压控制振荡器和混频器），达到带通滤波器的中心频率。
采用超外差式体系结构的电压控制振荡器在一系列频率上进行扫描，支持仪器完整频率范围的假设。
快速傅立叶变换（FFT）分析仪计算离散傅立叶变换（DFT），这个数学过程可将输入信号的波形转换成其频谱分量。
2、我何时应使用台式频谱分析仪而不是手持式频谱分析仪？台式频谱和信号分析仪提供卓越的技术指标和测量应用软件，而手持式频谱分析仪更适合现场工程师使用。
3、频谱分析仪能否得到实时结果？可以，实时频谱分析仪使用了混合方法，即首先使用超外差技术将输入信号下变频到较低频率，然后使用FFT 技术对其进行分析。
4、我能否使用频谱分析仪对信号进行解调？通过将频谱分析仪或信号分析仪与Agilent89600VSA 灵活调制分析软件或测量应用软件结合使用，您能够解调广泛的标准和通用数字信号与制式。
5、安捷伦提供什么类型的频谱分析仪？安捷伦提供广泛的信号分析仪产品，包括扫描调。
常用测试仪表使用介绍(频谱仪,信号发生器,网络分析
2、视频带宽 VBW(video bandwidth) 检波器之后的滤波器称为检波滤波器又叫视频滤波器，它 是一个低通滤波器，它的作用可以减少检波器输出的噪声变 化，揭示一些已被掩盖且接近本底噪声的信号。 较宽的VBW噪声的波动较大，较窄的RBW波动显著减 少，两者的噪声平均值却一样，也就是说RBW的变化不会降 低平均噪声电平，但能减少噪声的峰值电平，因而能暴露出 用较宽视频滤波器不能看到的低电平信号。但在某些情况 下，如分析一些特殊的噪声信号时，我们则需要较宽的视频 滤波器带宽，以便观察和分析，所以我们可根据不同的情况 来设置视频滤波器的带宽。 视频滤波器的带宽和分辨带宽的关系是：检波前的噪声可 以通过较窄的分辨带宽来降低，从而降低检波器的噪声输出 电平；检波后的噪声则通过窄带视频滤波器来平滑减少噪声 波动，但不能降低噪声的平均功率电平。
occBW (resolution bandwidth) 在频谱分析仪中，频率分辨率是一个非常重要的概念，它 是由中频滤波器的带宽所确定的，这个带宽决定了仪器的分 辨带宽。RBW代表兩個不同頻率的信號能夠被清楚的分辨出 來的最低頻寬差異，兩個不同頻率的信號頻寬如低於頻譜分 析儀的RBW，此時該兩信號將重疊，難以分辨，較低的RBW 固然有助於不同頻率信號的分辨與量測，低的RBW將濾除較 高頻率的信號成份，導致信號顯示時產生失真，失真值與設 定的RBW密切相關，較高的RBW固然有助於寬頻帶信號的偵 測，將增加雜訊底層值(Noise Floor)，降低量測靈敏度，對 於偵測低強度的信號易產生阻礙，因此適當的RBW寬度是正 確使用頻譜分析儀重要的概念。
3、各种参数的设置说明
RBW VBW SPAN SWEEP TIME 长 小 0 小 大 更清楚的观察信号 让显示的值不抖动，滤除噪 声 观察时域信号 观察幅度小的信号，因为噪 底也小 观察CDMA宽带信号
频谱分析仪的分类
频谱分析仪的分类频谱分析仪是一种常用的电子测试仪器，主要用于测量信号的频谱特性。
它可帮助工程师对电路、通信系统、音频和视频信号进行测试和调试。
频谱分析仪按照使用场景、功能和技术原理等多个方面进行分类。
本文将介绍常见的几种频谱分析仪分类。
按照使用场景分类实时频谱分析仪实时频谱分析仪（RTSA）可在非常短的时间内捕捉宽带的信号，并以高速率提供精细的频谱分析。
这种频谱分析仪可帮助验证无线系统的正确性，检测干扰源和跟踪无线信号。
实时频谱分析仪通常具有非常高的样本率，以及长时间的连续测量。
扫描频谱分析仪扫描频谱分析仪（SSA）是一种经典频谱分析仪，其设计主要是为了展示和分析频谱的性质。
扫描频谱分析仪具有简单的用户界面和操作方法，通过扫描整个频率范围来获得信号频谱分量的幅度和相位信息。
它适用于测量信号的谐波、噪声和杂散分量等。
矢量网络分析仪矢量网络分析仪（VNA）主要是用于测量高频电路中的S参数或Y参数，包括接口的反射和传输特性。
VNA能够测量散射参数并计算出网络的各种特性，如阻抗、VSWR，以及信号的传输损耗和反射损耗等。
按照技术原理分类超外差频谱分析仪超外差频谱分析仪（HSA）利用了构成频带混频器的倍频机理，可以扩大波特率和测量范围。
它具有很高的灵敏度和分辨率，经常用于射频和微波频段的测量。
该技术可以实现频谱观察和多轨道记录。
混频频谱分析仪混频频谱分析仪（PSA）涉及到复杂的运算和调制，但相对于常规输入电路而言，其频率响应曲线更加平坦。
PSA使用小型的混频器在下变频之前将输入信号变成低频信号，该技术相对于其他频谱测量技术而言，可提供更高的精度和分辨率。
FFT频谱分析仪FFT频谱分析仪是一种基于快速傅里叶变换（FFT）的频谱测量仪。
FFT频谱分析仪可以接受低频到射频范围内的不同信号，并将其转换为频谱分量，以确定信号的幅度和相位。
FFT频谱分析仪具有较高的FFT速度和精度，广泛应用于信号和系统分析、信号源搜索等领域。
频谱分析仪使用方法说明书
频谱分析仪使用方法说明书一、引言频谱分析仪是一种用于分析信号频谱的仪器，广泛应用于无线通信、电子设备测试、音频视频处理等领域。
本说明书旨在详细介绍频谱分析仪的使用方法，帮助用户正确操作并快速掌握相关知识。
二、仪器概述频谱分析仪由主机和附件组成，主机包含显示屏、控制按钮和接口等。
附件包括电源适配器、电缆和天线等。
在使用前，请确保已正确连接各部分，并确认仪器处于正常工作状态。
三、基本操作1. 打开仪器电源：将电源适配器插入电源插座，然后将电源线与仪器连接。
按下电源按钮，等待仪器启动完成。
2. 调整显示参数：通过屏幕上的触控按钮或旋钮，设置显示模式、分辨率、屏幕亮度等参数，以满足实际需求。
3. 设置信号源：将待测信号源通过电缆连接至仪器的输入接口。
根据信号源的特性，设置输入衰减、频率范围等参数。
4. 进行测量：点击仪器界面上的测量按钮开始频谱分析。
在分析过程中，可以通过调整参数、切换模式等进行实时监测和分析。
5. 结果保存：测量完成后，可以将结果保存至仪器内部存储器或外部存储设备中。
按照仪器的操作指南，选择存储路径和文件名，并确认保存。
四、高级功能1. 信号捕获与回放：频谱分析仪具备信号捕获和回放功能，可以捕获待测信号并进行离线分析，或回放已保存的信号数据进行再次分析。
2. 频谱监测与报警：设置仪器的频谱监测功能，即可实时监测特定频段内的信号活动，并设置相应的报警条件和方式，以便及时发现异常情况。
3. 扩展功能：根据具体型号和配置，频谱分析仪还可提供其他扩展功能，例如无线通信协议解码、频率校准等。
请参照相关文档和操作指南，了解和使用这些功能。
五、常见问题与解决方法1. 仪器无法启动：检查电源适配器和电源线是否接触良好，确认电源插座是否正常工作。
2. 仪器无法检测到信号：检查信号源的连接是否正确，确认输入接口的设置是否符合信号源的要求。
3. 测量结果不准确：可能是由于环境干扰、输入参数设置错误等原因导致。
Agilent频谱仪介绍PPT课件
[ Max Mixer Lvl: -10dBm 频谱仪混频器工作电平，Ref Lvl- AttenuationMixer Lvl
2021/3/9
11
频谱分析仪操作菜单
-------------基本参数设置
BW/
Avg
[ Res BW] Auto/Man
频谱仪分辨带宽, 1Hz~8MHz/步进变化。
激活Marker用于两个信号幅度/频率差值参数测试
[ Delta Pair] Ref/ 移动Delta Marker位置的方式（改变Ref 或Marker)
[ Span Pair] Span/center 设置Delta Marker测量的频率差值或中心值
[ Off ]
将Marker测量关闭
[ Select Marker] 1,2,3,4 选择激活测量的Marker
[ Function off]
关闭Marker测量功能
[ Marker Count]
频率计数器功率,提高信号频率测量分辨率和精度
2021/3/9
17
频谱分析仪操作菜单
-------------基本测量功能
Marker
[ Mkr CF] [ MKr CF step] [ MKr Start] [ MKr stop] [ MKr Ref Lvl ]
噪声,杂散
2021/3/9
3
完整的信号分析内容
带内测试项目
带外测试项目
频道内
{（In-channel） 频道外 （out of channel）
信号频率 信号功率/时间，平均/峰值功率 调制精度
邻道功率比(ACPR)
谐波 远端杂波
2021/3/9
4
频谱分析仪简介
一、概述频谱分析仪是观察和测量信号幅度及信号失真的一种快速方法。
其显示结果可以直观反映出输入信号的傅里叶变换的幅度。
傅里叶变换将时域信号作为正弦和余弦的集合映射到频域内。
信号频谱分析的测量范围及其宽广，超过了140dB。
这些能力使频谱分析仪成为特别适于现代通讯领域的多用途仪器。
频谱分析实质上是考察给定信号源、天线或信号分配系统的幅度于频率的关系。
这种分析能给出有关信号的重要信息，如稳定度、失真、幅度以及调制的类型和质量。
利用这种信息，可以进行电路或系统调节，以提高效率或验证在所需的信号发射和不需要的信号发射方面是否符合不断涌现的各种规章条例。
现代频谱分析仪已经得到许多综合应用，其范围从研发实验室到生产制造和现场维护。
频谱分析仪已经成为具有重要价值的实验仪器。
能快速观察大的频谱宽度，然后迅速移近放大来仔细考察所关心的的信号已受到研发工程师们的高度重视。
在制造领域，测量速度结合通过计算机来存取数据的能力，可以快速、精确和重复地完成一些极其复杂的测量。
（1）、应用许多因素正影响着对信号分析仪的利用和需要，例如，高速计算机的急剧增多需要宽频率范围的诊断仪器。
射频电信的快速发展导致更多的测试，以检验对传输模式的管理要求。
当今对于移动无线电话的要求是相当严格的，这些要求包括测量频谱占用、功率电平、时域响应和其它杂散发射。
有线电视和广播电视也为利用信号分析仪提供了机会，调制带宽、信噪比、载波电平和谐波便是例子。
射频和微波应用领域持续不断地对最终使用的设备和测试设备提出越来越高的要求。
正如对每个最终用户的设备在变化一样，对相关信号分析仪的要求也在变化。
因此，在选择合适的频谱分析仪之前，需要对既定应用有全面了解。
随着特殊类型的测量变得更为迫切，寻找专门适合有关应用项目的信号分析仪也成为可能。
由于已设计出用于特殊应用领域的信号分析仪，故它们不仅显示原始的频率和幅度测量结果，而且要将那些测量变换为更全面的解决方案。
目前，频谱分析仪已经能够帮助数字设计师诊断和改进他们的高速数字系统的射频干扰性能。
中文名称：频谱分析仪
频谱分析仪是对无线电信号进行测量的必备手段，是从事电子产品研 发、生产、检验的常用工具。因此，应用十分广泛，被称为工程师的射频 万用表。
传统频谱分析仪
传统的频谱分析仪的前端电路是一定带宽内可调谐的接收机，输入信 号经变频器变频后由低通滤器输出,滤波输出作为垂直分量，频率作为水平 分量,在示波器屏幕上绘出坐标图，就是输入信号的频谱图。由于变频器可
频谱分析仪
有相对应的滤波器与检知器(Detector),再经由同步的多工扫描器将信号 传送到 CRT 或液晶等显示仪器上进行显示，其优点是能显示周期性杂散波 (Periodic Random Waves)的瞬间反应,其缺点是价昂且性能受限于频宽范 围，滤波器的数目与最大的多工交换时间(Switching Time).最常用的频谱 分析仪是扫描调谐频谱分析仪,其基本结构类似超外差式接收器，工作原理 是输入信号经衰减器直接外加到混波器,可调变的本地振荡器经与 CRT 同步 的扫描产生器产生随时间作线性变化的振荡频率，经混波器与输入信号混 波降频后的中频信号(IF)再放大,滤波与检波传送到 CRT 的垂直方向板，因 此在 CRT 的纵轴显示信号振幅与频率的对应关系。影响信号反应的重要部 份为滤波器频宽,滤波器之特性为高斯滤波器(Gaussian-Shaped Filter), 影响的功能就是量测时常见到的解析频宽 (RBW,ResolutionBandwidth).RBW 代表两个不同频率的信号能够被清楚的
FFT 的性能用取样点数和取样率来表征,例如用 100KS/S 的取样率对输 入信号取样 1024 点，则最高输入频率是 50KHz 和分辨率是 50Hz。如果取样 点数为 2048 点,则分辨率提高到 25Hz。由此可知，最高输人频率取决于取 样率,分辨率取决于取样点数。FFT 运算时间与取样，点数成对数关系,频谱 分析仪需要高频率、高分辨率和高速运算时，要选用高速的 FFT 硬件,或者 相应的数字信号处理器(DSP)芯片。例如，10MHz 输入频率的 1024 点的运算 时间 80μs,而 10KHz 的 1024 点的运算时间变为 64ms,1KHz 的 1024 点的运
