各类温度变送器的工作原理解读
温度变送器的原理及应用图
温度变送器的原理及应用图1. 温度变送器的概述温度变送器是一种将温度信号转换为标准电信号输出的设备。
它能够将温度传感器所采集到的温度信号转换成标准信号（如4-20mA、0-10V等），并输出给控制系统进行监测、控制和数据采集等用途。
温度变送器广泛应用于工业自动化领域，如冶金、化工、电力等行业。
2. 温度变送器的工作原理温度变送器的核心部件是温度传感器和信号转换电路。
温度传感器主要有热电偶、热电阻和半导体温度传感器等。
当温度传感器被置于被测物体上时，温度变送器会通过传感器采集到温度值，并将该温度值转换为标准电信号输出。
温度传感器采集到的温度信号首先经过放大电路放大，然后再经过线性化电路进行电信号的线性化处理。
接着，信号转换电路将处理好的信号进行电流/电压转换，并将其输出给控制系统。
控制系统通过对接收到的信号进行处理，并根据需要进行控制操作。
3. 温度变送器的应用图示下图展示了一个典型的温度变送器的应用图，图中标注了各部件的名称和功能。
+--------------+| || 电源供应单元 +---->| | 给变送器供电+----+---------+|||+----+---------+| || 温度传感器 || |+----+---------+|||+----+---------+| || 信号转换电路 | ----> 输出标准信号给控制系统| |+----+---------+4. 温度变送器的优势和应用领域温度变送器具有以下优势： - 提供稳定、可靠的温度测量和控制。
- 支持远距离传输和远程监测。
- 具备防护性和防腐蚀性能，适合恶劣环境使用。
- 方便安装和维护。
温度变送器的应用领域包括但不限于： - 工业过程控制：如化工厂中的温度监测和控制。
- 环境监测：如空调系统中的温度监测和控制。
- 制造业：如烤箱温度的控制和监测。
总结：温度变送器是一种将温度信号转换为标准电信号输出的设备，它的工作原理是通过温度传感器采集温度信号，并经过放大电路和线性化电路进行处理，最后通过信号转换电路输出给控制系统。
pt100温度变送器原理
PT100温度变送器是一种将温度信号转换为工业标准化输出信号（如4~20毫安）的温度装置。
它主要由传感器和信号转换器两部分组成，其中传感器部分为PT100热电阻，也称为热电阻温度变送器；信号转换部分则由采集模块、信号处理和转换单元组成。
PT100温度变送器的工作原理是利用金属导体材料电阻值随温度变化的特性，对温度和湿度相关的参数进行检测。
具体来说，当PT100热电阻受到环境温度变化时，其阻值会随之发生变化，这个变化的阻值经过测量电路转换成相应的电压信号，再经过放大、隔离、线性校正等处理后，输入V/I转换电路转换成标准4-20mA或0-10V信号输出。
输出的电信号与所测量的温度值成线性关系，从而实现对温度的测量和控制。
PT100温度变送器的测量精度较高，一般可达±0.2℃。
在一定的测温范围内，它也可以测量物体内部的温度分布。
但需要注意的是，对于运动体、小目标或热容量很小的对象，PT100温度变送器的测量误差可能会较大。
总体而言，PT100温度变送器具有集温度检测与信号处理为一体、标准接插件出线、体积小巧、线性化输出4~20毫安标准信号等优点，因此在工业过程温度参数的测量和控制中得到了广泛应用。
变送器工作原理
变送器工作原理变送器是一种用于传输和转换信号的重要设备，广泛应用于工业自动化领域。
它的主要作用是将一种形式的信号转换成另一种形式，从而实现不同设备之间的信号传递和匹配。
本文将介绍变送器的工作原理以及其在工业自动化中的应用。
一、变送器的基本原理1. 信号转换变送器主要通过信号转换来实现不同设备之间的通信。
它可以将一种形式的信号（如温度、压力、流量等）转换成标准的电信号（如电流、电压等），以便于在控制系统中进行处理和调节。
2. 信号调节变送器还可以对传感器采集到的信号进行调节，以适应控制系统的要求。
例如，当传感器采集到的信号范围过大或过小时，变送器可以通过增益和偏置的调节来使信号范围符合控制系统的要求。
3. 信号隔离变送器还具有信号隔离的功能，可以将输入信号和输出信号之间进行隔离，避免设备之间的干扰对信号传输和处理产生影响。
二、常见变送器类型及其工作原理1. 温度变送器温度变送器是应用最为广泛的一种变送器。
它通过温度传感器采集到的信号，经过放大和线性化处理后，转换成标准的电流或电压信号，以便于控制系统进行温度的检测、显示和控制。
温度变送器的工作原理主要包括两个方面：- 温度传感器信号采集：温度变送器通常使用热电偶或热敏电阻作为温度传感器，通过采集温度传感器所产生的微小电信号来获取温度值。
- 信号处理和转换：温度传感器采集到的微小电信号需要经过放大、线性化等处理，以提高信号的稳定性和可靠性，并转换成标准的电流或电压信号，以便于控制系统读取和处理。
2. 压力变送器压力变送器是一种将压力信号转换成标准电信号的设备。
它通过压力传感器采集到的压力信号，经过放大、线性化和调节等处理后，转换成标准的电流或电压信号，以便于控制系统进行压力的检测、显示和控制。
压力变送器的工作原理主要包括两个方面：- 压力传感器信号采集：压力变送器通常使用压电传感器或压阻传感器作为压力传感器，通过采集压力传感器所产生的微小电信号来获取压力值。
温度变送器的工作原理和分类
温度变送器的工作原理和分类因为感温元件品种繁多，其信号输出类型也多。
为了便于自动化检测，所以对各种温度传感器的信号输出做了统一的规定，也就是为统一的4～20mA信号。
为了使各种温度传感器的输出能统一为4~20MA的信号，所以用了温度变送器。
利用温度变送器来使输入的各种电阻和电势信号，变成了统一的4~20MA的电流信号，这就是温度变送器的由来。
温度变送器完成测量信号的采集后转化成统一的4~20MA电流信号输出。
同时还起隔离作用。
按工作原理分类，主要是热敏元件的不同，有：热电偶，热电阻(金属)，和半导体热敏电阻一体化温度变送器将温度传感元件（热电阻或热电偶）与信号转换放大单元有机集成在一起，用来测量各种工艺过程中-200-1600℃范围内的液体、蒸汽及其它气体介质或固体表面的温度。
它通常和显示仪表、记录仪表以及各种控制系统配套使用。
特点温度传感器温度影响产生电阻或电势效应，经转换产生一个差动电压信号。
此信号经放大器放大，再经电压、电流变换，输出与量程相对应的4-20mA的电流信号。
热电偶一般用于中高温的测量，而热电阻主要是低温的测量。
采用何种，具体看看下面的介绍： 热电偶 热电偶是工业上最常用的温度检测元件之一，热电偶工作原理是基于赛贝克(seeback)效应,即两种不同成分的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电流的物理现象。
其优点是： ①测量精度高。
因热电偶直接与被测对象接触，不受中间介质的影响。
②测量范围广。
常用的热电偶从-50~+1600℃均可边续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。
③构造简单，使用方便。
热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。
1．热电偶测温基本原理 将两种不同材料的导体或半导体A 和B焊接起来，构成一个闭合回路。
当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。

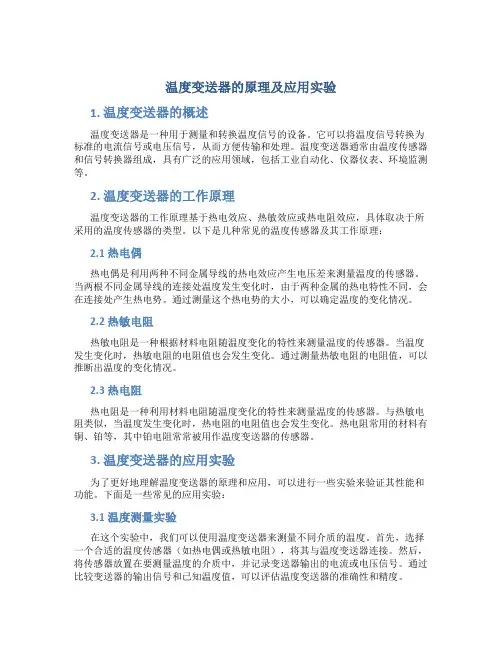

温度变送器的原理及应用实验
温度变送器的原理及应用实验1. 温度变送器的概述温度变送器是一种用于测量和转换温度信号的设备。
它可以将温度信号转换为标准的电流信号或电压信号，从而方便传输和处理。
温度变送器通常由温度传感器和信号转换器组成，具有广泛的应用领域，包括工业自动化、仪器仪表、环境监测等。
2. 温度变送器的工作原理温度变送器的工作原理基于热电效应、热敏效应或热电阻效应，具体取决于所采用的温度传感器的类型。
以下是几种常见的温度传感器及其工作原理：2.1 热电偶热电偶是利用两种不同金属导线的热电效应产生电压差来测量温度的传感器。
当两根不同金属导线的连接处温度发生变化时，由于两种金属的热电特性不同，会在连接处产生热电势。
通过测量这个热电势的大小，可以确定温度的变化情况。
2.2 热敏电阻热敏电阻是一种根据材料电阻随温度变化的特性来测量温度的传感器。
当温度发生变化时，热敏电阻的电阻值也会发生变化。
通过测量热敏电阻的电阻值，可以推断出温度的变化情况。
2.3 热电阻热电阻是一种利用材料电阻随温度变化的特性来测量温度的传感器。
与热敏电阻类似，当温度发生变化时，热电阻的电阻值也会发生变化。
热电阻常用的材料有铜、铂等，其中铂电阻常常被用作温度变送器的传感器。
3. 温度变送器的应用实验为了更好地理解温度变送器的原理和应用，可以进行一些实验来验证其性能和功能。
下面是一些常见的应用实验：3.1 温度测量实验在这个实验中，我们可以使用温度变送器来测量不同介质的温度。
首先，选择一个合适的温度传感器（如热电偶或热敏电阻），将其与温度变送器连接。
然后，将传感器放置在要测量温度的介质中，并记录变送器输出的电流或电压信号。
通过比较变送器的输出信号和已知温度值，可以评估温度变送器的准确性和精度。
3.2 温度控制实验在这个实验中，我们可以利用温度变送器来控制一个加热或冷却设备，以使温度保持在预定的范围内。
首先，将温度传感器和温度变送器连接，并将变送器的输出信号与控制装置（如PLC或PID控制器）连接。
描述系统中压力变送器、流量变送器以及温度变送器的工作原理
描述系统中压力变送器、流量变送器以及温度变送器的工作原
理
压力变送器的工作原理：
压力变送器通过感受被测介质的压力变化，并将其转换为与输入压力成正比的电信号输出。
一般采用毛细管原理或压力传感器原理。
毛细管原理是将被测介质的压力作用在细管的内外两侧，通过测量细管内外的液位差来计算压力值。
压力传感器原理是利用压电效应，将被测介质的压力转换为电荷信号输出。
流量变送器的工作原理：
流量变送器通过感受被测介质的流速变化，并将其转化为与流速成正比的电信号输出。
一般采用热式、机械式或电磁式原理。
热式流量变送器通过加热体和测量体之间的温度差来推导出流速。
机械式流量变送器通过叶轮、涡轮或旋翼等转子的转速来推算流速。
电磁式流量变送器利用被测介质通过导电管道时产生的电磁感应现象，通过测量感应电动势来计算流速。
温度变送器的工作原理：
温度变送器通过感受被测介质的温度变化，并将其转换为与温度成正比的电信号输出。
一般采用热电偶、热敏电阻或红外线测温原理。
热电偶原理是利用不同金属的热电势随温度的变化来测量温度。
热敏电阻原理是根据电阻随温度变化的特性来进行测量。
红外线测温原理是通过感应被测物体发出的红外线辐射来计算温度值。
温度变送器工作原理
温度变送器工作原理温度变送器是一种用于测量和转换温度信号的仪器，它将温度信号转换成标准信号输出，通常是4-20mA电流信号或0-10V电压信号。
温度变送器的工作原理主要包括传感器、信号调理、A/D转换、微处理器和输出等几个方面。
首先，传感器是温度变送器的核心部件，它可以将温度信号转换成电信号。
常见的传感器有热电偶、热敏电阻和半导体温度传感器等。
热电偶是利用两种不同材料的导电性能产生的温差电动势来测量温度的传感器，热敏电阻则是利用材料的电阻随温度变化而变化来测量温度的传感器，而半导体温度传感器则是利用半导体材料的电阻随温度变化而变化来测量温度的传感器。
其次，传感器输出的信号需要经过信号调理模块进行放大、滤波和线性化处理。
在这个过程中，信号调理模块可以将传感器输出的微弱信号放大成标准信号，同时对信号进行滤波处理，去除干扰信号，还可以进行线性化处理，使输出信号与温度成线性关系。
然后，经过信号调理模块处理后的信号需要经过A/D转换器转换成数字信号。
A/D转换器是将模拟信号转换成数字信号的装置，它可以将信号转换成微处理器可以处理的数字信号，从而进行后续的处理。
接着，微处理器对数字信号进行处理，包括对信号进行滤波、线性化校正、温度补偿等操作。
微处理器可以根据预设的算法对信号进行处理，从而得到准确的温度数值。
最后，经过微处理器处理后的信号通过输出模块输出，通常是4-20mA电流信号或0-10V电压信号。
这些信号可以直接送入控制系统或显示仪表，从而实现对温度的测量和控制。
总的来说，温度变送器的工作原理是通过传感器将温度信号转换成电信号，经过信号调理、A/D转换、微处理器处理和输出模块输出，最终实现对温度信号的测量和转换。
温度变送器在工业自动化控制系统中具有广泛的应用，可以满足各种工业场合对温度测量和控制的需求。
温湿度变送器的原理如何
温湿度变送器的原理如何温湿度变送器是一种用来测量环境温度和湿度的仪器，广泛应用于气象、环境监测、电子、医药、食品、纺织、农业等领域。
那么，温湿度变送器到底是如何工作的呢？本文将介绍温湿度变送器的原理及其相关知识。
传感器温湿度变送器的核心是传感器，其根据不同的工作原理分为电容式、电阻式、半导体式、热电式等多种类型。
电容式传感器是最常用的一种，其原理是将一根带有内部电极的玻璃纤维放置在空气中，空气中的水分子和二氧化碳分子会附着在电极表面，形成一个电容器。
随着温度和湿度的变化，电容值也会发生相应的变化。
电阻式传感器是将一段金属丝或薄膜放置在空气中，当空气中的水分子和二氧化碳分子附着在金属表面时，会影响电阻值，从而达到测量温度和湿度的目的。
半导体式传感器是通过针对半导体材料的特性进行设计的，它的原理是通过半导体材料中载流子的浓度变化与温湿度的变化相联系。
热电式传感器采用热电阻和热电偶原理，了解了这些传感器的工作原理，我们对温湿度变送器的原理也有一定的了解了。
温湿度变送器的工作原理温湿度变送器主要分为两大类：集成型和分离型。
其中，集成型温湿度变送器将传感器、信号处理电路、变送电路等集成在一起，形成一个整体；而分离型温湿度变送器将传感器和信号处理电路分开，采取4-20mA、0-5V、0-10V等输出方式将信号发送到PLS或DCS系统中。
无论是集成型还是分离型，其工作原理基本相同。
首先，传感器采集周围环境的温湿度信息，并将其转变为电信号。
随后，信号处理电路对采集到的电信号进行放大、过滤、线性化等处理，然后将其发送到变送电路中。
最后，变送电路进行电信号的转换，按照需求输出标准的信号并进行发送。
通常情况下，温度输出为4-20mA，湿度输出为0-5V。
注意事项1.温湿度变送器在使用时应避免长时间曝露在阳光下、雨雪天气、腐蚀气体和强磁场等环境中。
2.温湿度变送器应定期校正，以保证其准确性。
3.使用温湿度变送器时，应遵守其使用说明书，合理安装和操作。
温度变送器知识点归纳总结
温度变送器的核心部件是传感器和信号处理电路。
传感器用于感知温度，并将温度信号转换成电信号；信号处理电路则负责对温度信号进行放大、滤波、线性化等处理，同时还会进行抗干扰、灾难性安全保护等功能。
此外，温度变送器还包括供电回路、数字转换电路、通信接口等部件。
温度变送器的知识点可以归纳为以下几个方面：一、传感器类型和选择1. 热电偶传感器：由两种不同金属（或合金）的导线焊接在一端形成测温端，另一端接在显示仪表或变送器上，其工作原理是利用两种不同材料的导热特性形成温度梯度，产生电动势，测量温度。
2. 热敏电阻传感器：利用热敏电阻材料的电阻随温度的变化而变化的特性进行温度测量。
3. 红外线传感器：利用物体对红外线的辐射和反射特性测量目标物体的真实温度。
4. 光纤传感器：采用光纤传感器测量目标物体的温度。
选择传感器时需要考虑以下几点：温度范围、测量精度、环境适应性、抗干扰能力、可靠性等因素。
二、温度变送器的工作原理温度变送器的工作原理是将传感器采集到的温度信号进行放大、滤波、线性化等处理，并输出标准的工业信号；同时还进行抗干扰、灾难性安全保护等功能。
信号处理电路通常由模拟电路和数字电路两部分组成，通过对温度信号进行放大、滤波、线性化等处理，最终输出标准的4-20mA电流信号或0-10V电压信号。
三、温度变送器的特点和优势1. 测量范围广：温度变送器可以适用于各种温度范围的测量，从-200℃至+2000℃不等。
2. 准确性高：温度变送器的测量精度通常在0.5%以内。
3. 稳定性好：温度变送器在工作条件稳定的情况下，具有很好的稳定性。
4. 抗干扰能力强：温度变送器对电磁干扰和环境干扰有很好的抵抗能力。
5. 安全可靠：温度变送器通常具有防爆、隔离、防腐蚀等功能，适用于各种恶劣的工业环境。
6. 输出信号标准化：温度变送器输出的是标准的工业信号，便于传输和处理。
1. 化工行业：用于各种化工生产过程中的温度测量和控制。
2. 电力行业：用于发电厂的锅炉、汽轮机、发电机组等设备的温度测量和控制。
变送器工作原理
11C C C C K p H H +-=变送器工作原理
一、工作原理
它通过差动电容膜盒的中心感压膜片和其两边弧形电容极板形成电容量为CH 和CL 的两个电容，当有被测压力P 时，该压力P 将作用在膜盒的隔离膜片上，并通过腔内硅油的液压传递到中心感压膜片上使中心感压膜片产生位移，导致中心感压膜片与两边弧形电容极板的间距不再相等，从而使两个电容的电容量CH 和CL 不再相等。
被测压力与两电容量之间有如下关系：
其中：K 为常数；
P 为被测压力；
CH 为高压侧板与测量膜片间的电容；
CL 为低压侧板与测量膜片间的电容。
因此两极板电容量的变化量可反映被测压力的大小。
1.2技术指标：
1）环境温度: - 40℃～60℃
2）电源: 24V DC （最大耐压42V DC ）
3）阻尼时间： 2S
4）输出: 4~20mA
5）防爆等级: IP67
6）测量介质： 气体、蒸汽、液体
7）测量范围: 差压 压力
0~100Pa~3MPa 0~1KPa~70MPa。
变送器的工作原理
变送器的工作原理变送器是一种用于将物理量（如温度、压力、流量、液位等）转换为可测量电信号的设备。
其工作原理基于物理量与电信号之间的相互作用。
对于温度变送器，它的工作原理是基于温度传感器的测量原理。
温度传感器一般采用热电阻或热电偶等元件，在受温度变化影响时会产生相应的电信号。
变送器中的温度传感器接触被测温度物体，其产生的电信号经过特定的电路处理和放大后输出。
常见的温度变送器输出信号为标准信号，如4-20mA电流信号或0-10V电压信号，以便与其他设备进行连接和测量。
对于压力变送器，它的工作原理是通过压力传感器来测量被测压力。
压力传感器一般采用歪板、变电容或应变片等原理，当受到压力作用时会引起传感器参数的变化，从而产生电信号。
变送器中的压力传感器将压力信号转换为电信号，并经过放大、滤波和线性转换等电路处理后输出。
同样，压力变送器的输出信号也常为标准信号，以便进行连接和测量。
流量变送器的工作原理与温度和压力变送器类似，主要通过传感器对流体流速或流量的测量来产生电信号。
常见的流量传感器包括涡街流量传感器、电磁流量传感器等。
这些传感器会根据流体的流速或流量引起物理量的变化，进而产生电信号。
流量变送器会对这些电信号进行处理和转换，输出与流体流速或流量对应的电信号。
液位变送器的工作原理主要是基于液位传感器的测量原理。
液位传感器可以采用浮子型传感器、压力型传感器或电容感应型传感器等。
当液位发生变化时，液位传感器会产生与液位相关的电信号。
液位变送器将这些电信号进行处理和转换，输出与液位对应的电信号。
总之，变送器的工作原理是通过特定的传感器将物理量转换为电信号，再经过相应的电路处理和转换，输出可测量的电信号，以实现对物理量的测量和监测。
温度变送器原理
温度变送器原理
1 温度变送器原理
温度变送器是一种仪表设备，用于测量温度并将数字化的温度测量数据放大输出到其他仪表中。
它与温度计的原理基本相同，都是根据温度变化的物理原理或物理机械原理进行温度测量的，但温度变送器的输出方式不同，一般是模拟量输出或数字量输出。
温度变送器的操作原理：温度变送器结构包括测量部分、放大调节部分、屏蔽电缆和输出接口。
测量部分有三种：膨胀式变送器、恒温式变送器和电阻式变送器，它们之间的原理基本相同，用温度变化刺激元件发生变化，将变化的信号放大输出至输出接口，形成一定精度的信号，来表示温度的大小。
膨胀式变送器的基本原理是：将一个精制的金属杆放入有温度检测元件的温度管中，温度变化时，变温管内壁的温度也随之变化，金属杆也将会由此受到温度变化刺激而发生延伸变化，进而转动连接的拉杆，拉动控制电位器，从而使输出电流起到调节温度大小的作用。
恒温式变送器的操作原理类似，它将温度变化引起的物理变化转换为电信号，然后将电信号放大后输出。
它有一个电阻环的结构，其中的一环或多环电阻为恒定的，另外一环电阻则会受温度的变化而变化，然后将变化的电阻值转换成发送给输出的电流脉冲信号。
电阻式变送器的操作原理与上面两种基本相同，是将物理变化转
化成电信号输出，但它是通过测量电阻随温度变化而发生变化来表示
温度的大小，例如，热电偶、热敏电阻及金属膨胀式温度元件等。
温度变送器是根据温度变化的物理原理或物理机械原理进行测量，把温度信号放大输出到其他仪表中，是当今许多工业自动化测控系统
的重要组成部分。
防爆温度变送器的工作原理
防爆温度变送器的工作原理
防爆温度变送器是一种应用在危险环境中的安全装置，用于测量和传
输温度信号。
它的工作原理如下：
1. 传感器：防爆温度变送器内部集成了一个高精度的温度传感器，通
常是电阻温度计或热电偶。
传感器通过与被测物体接触，能够感知被
测物体的温度变化。
2. 信号转换：传感器获取到的温度信号是模拟信号，而工业控制系统
通常采用数字信号进行处理和传输。
因此，防爆温度变送器内部会将
模拟信号转换成数字信号，这一过程称为信号转换。
转换过程通常采
用先进的微处理器技术，确保精度和稳定性。
3. 隔离与放大：在信号转换过程中，防爆温度变送器会对传感器信号
进行隔离与放大。
隔离作用能够将被测物体与控制系统之间的电气隔离，从而避免因测量环境的电气干扰而影响测量结果。
同时，放大作
用可以将传感器信号放大到合适的范围，以适应工业控制系统的要求。
4. 输出信号：经过转换、隔离与放大处理后，防爆温度变送器会将信
号输出给控制系统。
输出信号通常是标准的工业信号接口，如4-20mA 或0-10V 等。
这些信号可以直接与 PLC、DCS 或其他控制设备连接，
实现温度测量和控制。
总结，防爆温度变送器通过传感器获取温度信号，经过信号转换、隔
离与放大处理后，将信号输出给控制系统。
它在危险环境中工作，确
保温度测量的准确性和安全性。
温度变送器原理
温度变送器原理
温度变送器原理是指将被测物体的温度转化为与之对应的信号，并将这个信号传送到显示仪表或控制设备上。
温度变送器一般由敏感元件、信号处理电路和输出电路组成。
敏感元件主要采用热电阻、热电偶或半导体温度传感器。
热电阻是一种电阻随温度变化的元件，常用的有铂电阻和镍电阻。
热电偶由两种不同材料的导线焊接而成，当焊点温度发生变化时，两种材料形成的电势差也会发生变化。
半导体温度传感器利用半导体材料的电阻温度特性来实现温度测量。
信号处理电路主要起放大、滤波和线性化的作用。
放大电路对敏感元件输出的微弱信号进行放大，以增强信号的强度。
滤波电路对信号进行滤波处理，去除噪声干扰，保证输出信号的稳定性和准确性。
线性化电路通过对信号进行线性转换，使输出信号与被测温度成线性关系。
输出电路一般采用模拟电信号或数字信号输出。
模拟信号通常是电压信号或电流信号，其大小与被测温度成正比。
数字信号输出则是通过A/D转换将模拟信号转化为数字信号，以便于
数字化处理和传输。
总之，温度变送器通过敏感元件对被测物体的温度进行感知，并通过信号处理电路和输出电路将温度信号转化为可读的形式，以实现温度测量和控制。
温度变送器工作原理
温度变送器工作原理
温度变送器是一种用来测量温度并将其转换成标准信号输出的仪器，它在工业自动化控制领域中起着至关重要的作用。
本文将介绍温度变送器的工作原理，以帮助读者更好地理解和应用这一设备。
温度变送器的工作原理主要基于热敏电阻和热电偶两种传感元件。
热敏电阻是一种电阻随温度变化而变化的元件，它的电阻值随温度的升高而降低，反之亦然。
而热电偶则是由两种不同金属材料焊接在一起形成的一种温度传感器，当两种金属材料的焊点处温度发生变化时，会产生电动势，从而实现温度的测量。
在温度变送器中，传感元件感知到的温度信号首先会经过放大电路进行放大，然后经过线性化处理电路将其转换成与温度成线性关系的标准信号输出，如4-
20mA电流信号或0-10V电压信号。
这样的标准信号可以方便地传输到控制室或PLC等设备中，实现对温度的准确监测和控制。
除了传感元件和信号处理电路外，温度变送器还包括了冷端补偿电路、线性补偿电路和标定电路等部分。
冷端补偿电路用于补偿热电偶中的冷端温度影响，线性补偿电路用于对传感元件输出信号进行线性化处理，而标定电路则用于对温度变送器进行校准，以确保输出信号的准确性和稳定性。
总的来说，温度变送器的工作原理可以概括为，传感元件感知温度信号，经过放大、线性化处理和补偿等环节后，将其转换成标准信号输出。
这一过程实现了温度的准确测量和可靠传输，为工业生产过程中的温度控制提供了重要的支持。
总之，温度变送器作为工业自动化控制领域中不可或缺的一部分，其工作原理的理解对于工程技术人员来说至关重要。
通过本文的介绍，相信读者对温度变送器的工作原理已有了更清晰的认识，希望能对大家的工作和学习有所帮助。
温度变送器的工作原理
温度变送器的工作原理
温度变送器是一种常用的工业自动化仪表，用于测量和转换温度信号。
它的工作原理是基于热电偶、热电阻或半导体温度传感器的信号转换原理，通过将温度信号转换成标准信号输出，实现对温度的准确测量和控制。
首先，让我们来了解一下温度变送器的构成。
温度变送器通常由温度传感器、信号调理电路和输出电路组成。
温度传感器负责采集被测介质的温度信号，信号调理电路用于对传感器输出的信号进行放大、滤波和线性化处理，输出电路则将处理后的信号转换成标准信号输出，如4-20mA电流信号或0-10V电压信号。
其次，让我们来了解一下温度变送器的工作原理。
当温度传感器接触到被测介质时，根据热电偶、热电阻或半导体温度传感器的特性，产生相应的电压或电阻信号。
这个信号会经过信号调理电路进行放大、滤波和线性化处理，以保证输出的信号符合标准的输入输出关系。
最后，输出电路将处理后的信号转换成标准信号输出，供给给控制系统或显示仪表进行显示和控制。
在实际应用中，温度变送器通常与温度显示仪表、温度控制器
或PLC等设备配合使用，实现对温度的实时监测和控制。
它被广泛应用于化工、电力、冶金、石油、制药等领域，对生产过程中的温度进行监测和控制，保证生产过程的稳定性和安全性。
总的来说，温度变送器的工作原理是基于温度传感器的信号转换原理，通过信号调理和输出电路的处理，将温度信号转换成标准信号输出，实现对温度的准确测量和控制。
它在工业自动化控制中起着重要的作用，是保证生产过程稳定运行的重要仪表设备。
温度变送器工作原理
温度变送器工作原理温度变送器是一种常见的工业控制设备，用于将温度信号转换为标准的电流、电压或数字信号输出，以便于监测和控制系统对温度的实时反馈。
温度变送器的工作原理是基于热敏元件的特性和信号转换电路的原理。
热敏元件是温度变送器的核心部件，常见的热敏元件有热电偶、热敏电阻和热敏电容等。
这些热敏元件都具有随温度变化而改变电阻、电压或电容的特性，利用这些特性可以实现温度的测量和转换。
热电偶是由两种不同金属导线焊接在一起而成，当焊点处温度发生变化时，两种金属导线的热电势也会发生变化，从而产生微小的电压信号。
温度变送器通过放大和滤波这个微小的电压信号，将其转换为标准的电流或电压输出，以便于监测和控制系统的使用。
热敏电阻是一种随温度变化而改变电阻值的元件，常见的热敏电阻有铂金热敏电阻和镍铬热敏电阻等。
温度变送器通过将热敏电阻接入一个恒流源电路中，测量电阻值的变化，然后将其转换为标准的电流或电压输出。
热敏电容是一种随温度变化而改变电容值的元件，温度变送器通过测量电容值的变化，并将其转换为标准的电流或电压输出。
除了热敏元件外，温度变送器还包括信号转换电路和补偿电路。
信号转换电路用于放大、滤波和线性化热敏元件的信号，以便于得到稳定和准确的输出信号。
补偿电路用于对热敏元件的非线性特性进行补偿，以确保输出信号与实际温度之间的准确对应关系。
在实际应用中，温度变送器通常还包括温度补偿和线性化补偿功能。
温度补偿是指根据环境温度对热敏元件的影响进行补偿，以确保输出信号与实际温度之间的准确对应关系。
线性化补偿是指根据热敏元件的非线性特性进行补偿，以确保输出信号与实际温度之间的线性关系。
总的来说，温度变送器的工作原理是基于热敏元件的特性和信号转换电路的原理，通过测量、放大和转换热敏元件的信号，实现温度的测量和转换。
同时，通过温度补偿和线性化补偿，确保输出信号与实际温度之间的准确对应关系。
温度变送器在工业控制系统中起着至关重要的作用，广泛应用于化工、电力、冶金、石油、制药等领域。
温度变送器的工作原理
温度变送器的工作原理
温度变送器是一种用于测量、转换和传输温度信号的仪器。
它可以将温度信号转换为标准的电信号，以便在远距离传输或作为其他设备的输入。
温度变送器工作原理如下：
1. 温度感应器：温度变送器通常配备了温度感应器，常见的有热电阻和热电偶。
热电阻是利用金属电阻随温度的变化而变化，而热电偶则是通过两种不同金属之间的热电效应来测量温度。
2. 信号转换：温度感应器读取环境的温度，并将其转换为电信号。
这些信号可以是电压信号或电流信号。
在一些情况下，温度变送器还会进行一些增益或补偿操作，以确保输出信号的准确性。
3. 信号调理：温度变送器会对转换后的信号进行调理，以便进行传输或作为其他设备的输入。
这可能涉及到放大、滤波和线性化等操作，以确保信号的稳定性和可靠性。
4. 输出信号：最后，温度变送器会将调理后的信号输出给接收方。
这可以是一条传输线路、一个数据记录器或者其他需要温度输入的设备。
总的来说，温度变送器的工作原理是将温度感应器读取到的温度信号转换为标准的电信号，并经过调理后输出给其他设备使
用。
这样，温度变送器可以在工业控制、自动化系统等领域中起到重要作用。
2088温度变送器原理
2088温度变送器原理温度变送器是一种常用的工业仪表，用于将被测温度信号转换成标准的电流信号或电压信号输出。
2088温度变送器是一种常见的温度变送器型号，具有较高的精度和可靠性。
本文将介绍2088温度变送器的工作原理和应用。
一、工作原理2088温度变送器的工作原理基于热电效应。
当被测温度与参考温度之间存在温差时，热电偶或热电阻会产生一个微弱的电压信号。
2088温度变送器通过电路放大和变换，将这个微弱的信号转换为标准的电流信号或电压信号输出。
2088温度变送器内部采用了精密的电路和传感器元件。
当被测温度信号进入变送器时，首先经过放大电路进行信号放大，然后经过线性化电路进行非线性补偿，最后经过输出电路得到标准的电流信号或电压信号。
这样的设计保证了变送器输出信号的准确性和稳定性。
二、应用领域2088温度变送器广泛应用于工业自动化控制系统中的温度测量和控制。
它可以测量液体、气体和固体的温度，并将温度信号转换为标准的电流信号或电压信号，供控制系统使用。
1. 化工行业：在化工生产过程中，温度的控制对于保证产品质量和安全性至关重要。
2088温度变送器可以用于测量反应釜、储罐、管道等的温度，并将温度信号传输给控制系统，实现温度的自动控制。
2. 电力行业：在发电厂和变电站中，温度的监测和控制对于设备的安全运行和性能优化至关重要。
2088温度变送器可以用于测量发电机、变压器、电缆等的温度，并将温度信号传输给监控系统，实时监测设备的工作状态。
3. 钢铁行业：钢铁生产过程中需要对高温炉温进行精确控制，以保证产品质量和生产效率。
2088温度变送器可以用于测量高温炉温，并将温度信号传输给控制系统，实现炉温的自动控制和调节。
4. 食品行业：在食品加工中，温度的控制对于食品的加热、冷却和保温过程至关重要。
2088温度变送器可以用于测量加热炉、冷却器、保温箱等的温度，并将温度信号传输给控制系统，实现食品加工过程的精确控制。
5. 制药行业：在制药过程中，温度的控制对于药品的生产质量和安全性至关重要。
