用对苯二甲酸和乙二醇合称聚酯
对苯二甲酸和乙二醇的缩聚反应
对苯二甲酸和乙二醇的缩聚反应
对苯二甲酸和乙二醇的缩聚反应是一种常见的有机合成反应，通常用于合成聚酯。
这种缩聚反应是通过酸催化剂促使对苯二甲酸和乙二醇发生酯化反应而进行的。
在这个过程中，对苯二甲酸和乙二醇结合在一起形成酯键，同时释放出水分子。
这种反应的机理可以分为三个步骤：首先是乙二醇与对苯二甲酸反应生成甲基对苯二酸乙二酯，其次是水分子的脱除，最后是酯键形成。
这个过程中，酸催化剂起到了促进反应速率的作用，同时也帮助去除生成的水分子。
对苯二甲酸和乙二醇的缩聚反应是一种可逆反应，所以在反应过程中需要控制反应条件，使得反应朝着生成聚合物的方向进行。
通常，在反应中加入过量的乙二醇可以帮助推动反应向聚合物的方向进行，同时产生更高的产率。
这种缩聚反应不仅可以用于合成聚酯，还可以用于合成其他有机化合物。
聚酯是一种重要的工业原料，可以用于制备纤维、塑料、涂料等。
因此，对苯二甲酸和乙二醇的缩聚反应在工业生产中具有广泛的应用。
在实验室中进行对苯二甲酸和乙二醇的缩聚反应时，需要注意控制反应条件，如温度、压力、酸催化剂的种类和用量等。
同时，也需要注意产品的纯度和产率，以确保反应效果和经济性。
总的来说，对苯二甲酸和乙二醇的缩聚反应是一种重要的有机合成反应，具有广泛的应用前景。
通过深入研究这种反应的机理和条件，可以更好地控制反应过程，提高产率和产品质量，推动这种反应在工业生产中的应用。

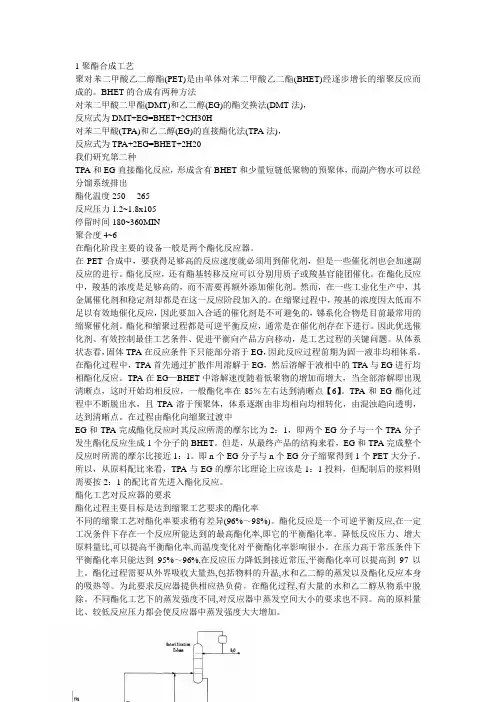

聚酯合成工艺
1聚酯合成工艺聚对苯二甲酸乙二醇酯(PET)是由单体对苯二甲酸乙二酯(BHET)经逐步增长的缩聚反应而成的。
BHET的合成有两种方法对苯二甲酸二甲酯(DMT)和乙二醇(EG)的酯交换法(DMT法)，反应式为DMT+EG=BHET+2CH30H对苯二甲酸(TPA)和乙二醇(EG)的直接酯化法(TPA法)，反应式为TPA+2EG=BHET+2H20我们研究第二种TPA和EG直接酯化反应，形成含有BHET和少量短链低聚物的预聚体，而副产物水可以经分馏系统排出酯化温度250----265反应压力1.2~1.8x105停留时间180~360MIN聚合度4~6在酯化阶段主要的设备一般是两个酯化反应器。
在PET合成中，要获得足够高的反应速度就必须用到催化剂，但是一些催化剂也会加速副反应的进行。
酯化反应，还有酯基转移反应可以分别用质子或羧基官能团催化。
在酯化反应中，羧基的浓度是足够高的，而不需要再额外添加催化剂。
然而，在一些工业化生产中，其金属催化剂和稳定剂却都是在这一反应阶段加入的。
在缩聚过程中，羧基的浓度因太低而不足以有效地催化反应，因此要加入合适的催化剂是不可避免的，锑系化合物是目前最常用的缩聚催化剂。
酯化和缩聚过程都是可逆平衡反应，通常是在催化剂存在下进行。
因此优选催化剂、有效控制最佳工艺条件、促进平衡向产品方向移动，是工艺过程的关键问题。
从体系状态看，固体TPA在反应条件下只能部分溶于EG，因此反应过程前期为固一液非均相体系。
在酯化过程中，TPA首先通过扩散作用溶解于EG，然后溶解于液相中的TPA与EG进行均相酯化反应。
TPA在EG—BHET中溶解速度随着低聚物的增加而增大，当全部溶解即出现清晰点，这时开始均相反应，一般酯化率在85％左右达到清晰点【6】。
TPA和EG酯化过程中不断脱出水，且TPA溶于预聚体，体系逐渐由非均相向均相转化，由混浊趋向透明，达到清晰点。
在过程由酯化向缩聚过渡中EG和TPA完成酯化反应时其反应所需的摩尔比为2：1，即两个EG分子与一个TPA分子发生酯化反应生成1个分子的BHET。
聚对苯二甲酸乙二醇酯简介
聚对苯二甲酸乙二醇酯的结构性能
PET 的分子为高度对称芳环的线性聚合物，易于取向和结晶，具有较高的强度和良好的成纤性及成膜
性，结晶度为 40%～60%，结晶速度慢。
纯 PET 耐磨耗、低摩擦、吸水性小、尺寸稳定性高，但力学性能、耐热性和冲击性能较差，经玻璃纤
维增强后 PET 的力学性能和耐热性大幅度提高，可用于工程塑料。
PET 及增强 PET 的具体性能如下表所示。
纯 PET 和玻璃纤维增强 PET 的性能
性能
纯 PET
30%GF－PET
相对密度
1.38
1.69
吸水率/%
0.26
0.05
成型收缩率/%
1.8
0.2～0.9
拉伸强度/MPa
78
124.2
断裂伸长率/%
50
3
弯曲强度/MPa
115
195.5
缺口冲击强度/(kJ/m2)
聚对苯二甲酸乙二醇酯的改性品种
PET 的改性品种有增强、共混及结晶改性 PET 等。
1、增强改性 PET
主要用玻璃纤维，此外还有碳纤维、硅纤维、硼纤维等。 增强改性主要改善 PET 在高负荷下的耐热性、高温下的力学 性能和尺寸稳定性，具体性能参见上表 所示。
2、共混改性 PET
①PET 与 PBT 共混，如 PET 和 PBT 共混并加入 0.5%滑石粉为成核剂，共混物具有收缩率低、耐热、 冲击性优良等性能。
聚对苯二甲酸乙二醇酯的应用范围
PET 除纤维之外主要用于薄膜和片材、瓶类及工程塑料三大类。
1、薄膜和片材
PET 薄膜和片材主要用于包装材料如食品、药品及无毒 无菌的卫生包装和纺织品、精密仪器、电子 元件的高档包装，录音、录像、照相、电影、磁盘、光盘及磁卡等基材，电器绝缘材料如电容器膜、柔性 印刷线路板及格薄膜开关等。

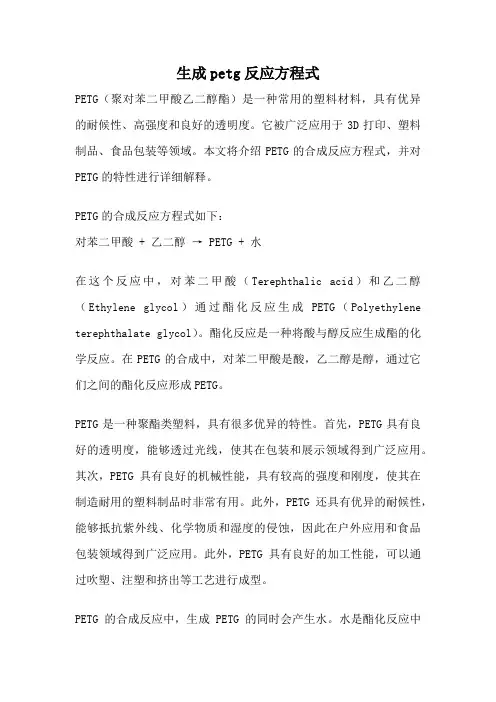

生成petg反应方程式
生成petg反应方程式PETG（聚对苯二甲酸乙二醇酯）是一种常用的塑料材料，具有优异的耐候性、高强度和良好的透明度。
它被广泛应用于3D打印、塑料制品、食品包装等领域。
本文将介绍PETG的合成反应方程式，并对PETG的特性进行详细解释。
PETG的合成反应方程式如下：对苯二甲酸 + 乙二醇→ PETG + 水在这个反应中，对苯二甲酸（Terephthalic acid）和乙二醇（Ethylene glycol）通过酯化反应生成PETG（Polyethylene terephthalate glycol）。
酯化反应是一种将酸与醇反应生成酯的化学反应。
在PETG的合成中，对苯二甲酸是酸，乙二醇是醇，通过它们之间的酯化反应形成PETG。
PETG是一种聚酯类塑料，具有很多优异的特性。
首先，PETG具有良好的透明度，能够透过光线，使其在包装和展示领域得到广泛应用。
其次，PETG具有良好的机械性能，具有较高的强度和刚度，使其在制造耐用的塑料制品时非常有用。
此外，PETG还具有优异的耐候性，能够抵抗紫外线、化学物质和湿度的侵蚀，因此在户外应用和食品包装领域得到广泛应用。
此外，PETG具有良好的加工性能，可以通过吹塑、注塑和挤出等工艺进行成型。
PETG的合成反应中，生成PETG的同时会产生水。
水是酯化反应中的副产物，因为酯化反应是一个酸催化的反应过程。
在PETG的合成过程中，水会被除去，以推动反应向右进行，提高PETG的产率。
酯化反应通常需要在高温下进行，以促进反应速度。
在PETG的合成中，通常会加入酸催化剂，如磷酸或对甲苯磺酸，以提高反应速率和产率。
PETG作为一种塑料材料，具有广泛的应用前景。
它可以用于制造3D 打印材料，因为PETG具有良好的热稳定性和耐热性。
它还可以用于制造食品包装材料，因为PETG具有优异的耐化学性和透明度。
此外，PETG还可以用于制造医疗器械、电子产品外壳、玻璃纤维增强材料等。
由于PETG具有良好的机械性能和耐候性，它在户外应用和环境要求较高的领域也有广泛的应用。
PET(聚对苯二甲酸乙二醇酯)简介
PET(聚对苯二甲酸乙二醇酯)简介1、化工中的PET聚对苯二甲酸乙二醇酯化学式为-[OCH2-CH2OCOC6H4CO]- 英文名: polyethylene terephthalate,简称PET,为高聚合物,由对苯二甲酸乙二醇酯发生脱水缩合反应而来。
对苯二甲酸乙二醇酯是由对苯二甲酸和乙二醇发生酯化反应所得。
PET 是乳白色或浅黄色、高度结晶的聚合物,表面平滑有光泽。
在较宽的温度范围内具有优良的物理机械性能,长期使用温度可达120℃,电绝缘性优良,甚至在高温高频下,其电性能仍较好,但耐电晕性较差,抗蠕变性,耐疲劳性,耐摩擦性、尺寸稳定性都很好。
作为包装材料PET优点:①有良好的力学性能,冲击强度是其他薄膜的3~5倍,耐折性好。
②耐油、耐脂肪、耐稀酸、稀碱,耐大多数溶剂。
③具有优良的耐高、低温性能,可在120℃温度范围内长期使用,短期使用可耐150℃高温,可耐-70℃低温,且高、低温时对其机械性能影响很小。
④气体和水蒸气渗透率低,既有优良的阻气、水、油及异味性能。
⑤透明度高,可阻挡紫外线,光泽性好。
⑥无毒、无味,卫生安全性好,可直接用于食品包装。
塑料瓶的底部都有一个带箭头的三角形,三角形里面有一个数字,以下这些塑料瓶底三角形中的数字,指代的是该瓶子包含的成分和该成分对人体健康的影响——1——PET聚对苯二甲酸乙二醇酯常见于矿泉水瓶、碳酸饮料瓶等。
温度达到70℃时易变形,且有对人体有害的物质融了。
1号塑料品使用10个月后,可能释放出致癌物DEHP。
这类瓶子不能放在汽车内晒太阳,不能装酒、油等物质。
2——HDPE高度密聚乙烯常见于白色药瓶、清洁用品、沐浴产品。
不要用来做水杯,或者做储物容器装其他物品。
3——PVC聚氯乙烯常见于雨衣、建材、塑料膜、塑料盒等。
可塑性优良,价钱便宜,故使用很普遍,耐热至81℃时达到顶点,高温时容易产生有害物质,很少被用于食品包装。
难清洗、易残留,不要循环使用。
4——PE聚乙烯常见于保鲜膜、塑料膜等。
聚酯合成工艺
1聚酯合成工艺聚对苯二甲酸乙二醇酯(PET)是由单体对苯二甲酸乙二酯(BHET)经逐步增加缩聚反应而成。
BHET合成有两种方法对苯二甲酸二甲酯(DMT)和乙二醇(EG)酯交换法(DMT法),反应式为DMT+EG=BHET+2CH30H对苯二甲酸(TPA)和乙二醇(EG)直接酯化法(TPA法),反应式为TPA+2EG=BHET+2H20我们研究第二种TPA和EG直接酯化反应, 形成含有BHET和少许短链低聚物预聚体, 而副产物水能够经分馏系统排出酯化温度250----265反应压力1.2~1.8x105停留时间180~360MIN聚合度4~6在酯化阶段关键设备通常是两个酯化反应器。
在PET合成中, 要取得足够高反应速度就必需用到催化剂, 不过部分催化剂也会加速副反应进行。
酯化反应, 还有酯基转移反应能够分别用质子或羧基官能团催化。
在酯化反应中, 羧基浓度是足够高, 而不需要再额外添加催化剂。
然而, 在部分工业化生产中, 其金属催化剂和稳定剂却都是在这一反应阶段加入。
在缩聚过程中, 羧基浓度因太低而不足以有效地催化反应, 所以要加入适宜催化剂是不可避免, 锑系化合物是现在最常见缩聚催化剂。
酯化和缩聚过程都是可逆平衡反应, 通常是在催化剂存在下进行。
所以优选催化剂、有效控制最好工艺条件、促进平衡向产品方向移动, 是工艺过程关键问题。
从体系状态看, 固体TPA在反应条件下只能部分溶于EG, 所以反应过程前期为固一液非均相体系。
在酯化过程中, TPA 首先经过扩散作用溶解于EG, 然后溶解于液相中TPA与EG进行均相酯化反应。
TPA在EG —BHET中溶解速度伴随低聚物增加而增大, 当全部溶解即出现清楚点, 这时开始均相反应, 通常酯化率在85％左右达成清楚点【6】。
TPA和EG酯化过程中不停脱出水, 且TPA溶于预聚体, 体系逐步由非均相向均相转化, 由混浊趋向透明, 达成清楚点。
在过程由酯化向缩EG和TPA完成酯化反应时其反应所需摩尔比为2: 1, 即两个EG分子与一个TPA分子发生酯化反应生成1个分子BHET。
聚对苯二甲酸乙二醇酯(PET)的介绍
聚对苯二甲酸乙二醇酯（PET）的介绍聚对苯二甲酸乙二醇酯是热塑性聚酯中最主要的品种，英文名为Polythylene terephthalate 简称PET或PETP（以下或称为PET），俗称涤纶树脂。
它是对苯二甲酸与乙二醇的缩聚物，与PBT一起统称为热塑性聚酯，或饱和聚酯。
1946年英国发表了第一个制备PET的专利，1949年英国ICI公司完成中试，但美国杜邦公司购买专利后，1953年建立了生产装置，在世界最先实现工业化生产。
初期PET几乎都用于合成纤维（我国俗称涤纶、的确良）。
80年代以来，PET 作为工程塑料有了突破性的进展，相续研制出成核剂和结晶促进剂，目前PET 与PBT一起作为热塑性聚酯，成为五大工程塑料之一。
我国的PET生产规模远远落后于国外几个主要生产厂商。
进入80年代，我国逐步从国外引进万吨~几十万吨级先进的PET树脂合成装置，质量和产量都有了长足的进展。
根据中国纺织学会统计，1997年我国生产PET切片树脂174万吨，其中高粘度包装用（饮料瓶和包装片材等）切片树脂生产能力为22.4万吨，所以生产PET工程塑料级的树脂来源充足。
由于制备各种混配改性PET塑料的装置与其他聚合物混配改性用的装置是通用的，国内混配用挤出机等制造也形成一定规模，所以只要市场一旦开拓，国内PET塑料的生产也会快速增长。
聚对苯二甲酸乙二醇酯（PET）的特性与应用一．特性PET是乳白色或前黄色高度结晶性的聚合物，表面平滑而有光泽。
耐蠕变、抗疲劳性、耐摩擦和尺寸稳定性好，磨耗小而硬度高，具有热塑性塑料中最大的韧性；电绝缘性能好，受温度影响小，但耐电晕性较差。
无毒、耐气候性、抗化学药品稳定性好，吸水率低，耐弱酸和有机溶剂，但不耐热水浸泡，不耐碱。
PET树脂的玻璃化温度较高，结晶速度慢，模塑周期长，成型周期长，成型收缩率大，尺寸稳定性差，结晶化的成型呈脆性，耐热性低等。
通过成核剂以及结晶剂和玻璃纤维增强的改进，PET除了具有PBT的性质外，还有以下的特点：1．热变形温度和长期使用温度是热塑性通用工程塑料中最高的；2．因为耐热高，增强PET在250℃的焊锡浴中浸渍10s，几乎不变形也不变色，特别适合制备锡焊的电子、电器零件；3．弯曲强度200MPa，弹性模量达4000MPa，耐蠕变及疲劳性也很好，表面硬度高，机械性能与热固性塑料相近；4．由于生产PET所用乙二醇比生产PBT所用丁二醇的价格几乎便宜一半，所以PET树脂和增强PET是工程塑料中价格是最低的，具有很高的性价比。
聚酯pet的性质及应用
聚酯pet的性质及应用聚酯PET（聚对苯二甲酸乙二醇酯）是一种广泛应用的合成聚合物。
它由对苯二甲酸和乙二醇通过聚酯化反应制得。
聚酯PET具有优异的性质，因此在各种应用中广泛使用。
下面将详细介绍聚酯PET的性质及应用。
1. 物理性质聚酯PET是一种无色或微黄色的固体，并具有透明的外观。
它具有较高的强度和刚度，而且比较耐磨损。
聚酯PET的密度约为1.38 g/cm3，熔点为245-265，玻璃化温度为70-80。
此外，它还具有一定的耐热性，可在高温下长时间保持稳定。
2. 化学性质聚酯PET具有优异的耐化学性能。
它对大多数有机溶剂和化学品都具有良好的耐受性，包括酸、碱、酶和氧化剂等。
而且，聚酯PET还具有较好的抗水解性，不易受潮，因此在湿润环境下，其性能基本不变。
3. 热性能聚酯PET具有相对较高的玻璃化转变温度，使其在高温下保持较好的稳定性。
此外，它还具有很低的线性热膨胀系数，因此在温度变化时，尺寸稳定性较好。
此外，聚酯PET的熔融温度较高，使其适用于耐高温应用。
4. 机械性能聚酯PET具有优异的机械性能，包括高拉伸强度、模量和韧性。
由于其高刚度，聚酯PET在各种加载条件下具有较好的抵抗扭曲和变形的能力。
此外，由于其低吸湿性，其机械性能不会因潮湿环境而受到明显的影响。
5. 电性能聚酯PET具有良好的电气绝缘性能。
它的介电常数较低，电绝缘强度较高。
此外，它还具有较低的静电易导电性，因此广泛应用于电子器件、电线电缆和电气设备等领域。
基于以上性质，聚酯PET在众多领域中得到广泛应用。
1. 纺织品和纤维：聚酯PET纤维具有较强的强度和耐磨性，被广泛应用于制作衣物、床上用品和工业缝纫线等。
2. 塑料瓶：聚酯PET的透明性和耐化学性使其成为制造食品和饮料包装瓶的最佳选择。
3. 高强度纸张：聚酯PET可以用于生产高强度纸张，其主要用于冷却塔、湿强度墙纸和气流循环等领域。
4. 塑料薄膜：聚酯PET薄膜在包装、电子和印刷行业中广泛用于制作包装袋、电子元件封装和图像传输等。
高粘度聚对苯二甲酸乙二酯切片的用途
高粘度聚对苯二甲酸乙二酯切片的用途一、高粘度聚对苯二甲酸乙二酯切片的定义和特性1.1 高粘度聚对苯二甲酸乙二酯的定义高粘度聚对苯二甲酸乙二酯（英文缩写为HVPET）是一种聚酯类高分子材料，由对苯二甲酸与乙二醇反应得到。
其特点是具有高粘度和高结晶度。
1.2 高粘度聚对苯二甲酸乙二酯的特性•高粘度：高粘度聚对苯二甲酸乙二酯的粘度较高，具有良好的流变性能，在高温下仍能保持较高的粘度。
这使得它在切片过程中能够保持较好的结构稳定性。
•高结晶度：高粘度聚对苯二甲酸乙二酯具有高结晶度，使得它的物理性能更加稳定和优良。
•耐热性：高粘度聚对苯二甲酸乙二酯具有较高的耐热性，能够在高温下保持结构稳定性和机械性能。
•透明度：高粘度聚对苯二甲酸乙二酯具有良好的透明度，使得其在光学器件领域具有广泛的应用。
二、高粘度聚对苯二甲酸乙二酯切片的应用领域2.1 光学器件领域高粘度聚对苯二甲酸乙二酯由于其优良的透明度和耐热性，在光学器件领域具有广泛的应用。
它可以用来制造光学镜片、光纤等光学元件，用于光学显微镜、激光器等器件的物理结构支撑材料。
2.2 电子行业领域由于高粘度聚对苯二甲酸乙二酯具有良好的耐热性和机械性能，它被广泛应用于电子行业。
其可用于制造电子元器件的封装材料、电子基板的外层保护材料等。
其高粘度使得其能够有效地涂覆在电子器件表面，保护电子器件不受外界环境的影响。
2.3 医疗器械领域高粘度聚对苯二甲酸乙二酯在医疗器械领域也有一定的应用。
它可用于制作医疗器械外壳、医用注射器等。
其高粘度和高结晶度使得其在医疗器械制造过程中能够保持结构稳定性，确保器械的安全性和可靠性。
2.4 汽车工业领域高粘度聚对苯二甲酸乙二酯在汽车行业也有一定的用途。
它可以用于汽车内饰件的制造，如汽车座椅的材料、仪表盘等。
其高粘度和高结晶度使得它在汽车内部环境中能够保持稳定性，不受高温和振动的影响。
三、高粘度聚对苯二甲酸乙二酯切片的加工方法3.1 样品制备首先，需要准备高粘度聚对苯二甲酸乙二酯原材料。
聚对苯二甲酸乙二醇酯工艺设计
聚对苯二甲酸乙二醇酯工艺设计聚对苯二甲酸乙二醇酯工艺设计前言聚对苯二甲酸乙二醇酯英文名称Polyethylene terephthalate简称PET,别名涤纶树脂或聚酯树脂，俗称涤纶。
PET是由对苯二甲酸和乙二醇经酯化和缩聚而成的高聚物，是热塑性聚酯之一，英国的卜内门（ICI）公司的Crothers于20世纪30年代末发现，40年代投入工业化生产，主要用于生产涤纶纤维。
1953年杜邦公司首次开发出PET纤维产品。
由于它的原料纯对苯二甲酸和乙二醇及合成树脂技术成熟，其发展速度使任何一种纤维都难以比拟。
PET的用途不主要局限于纤维，而是进一步拓展到各类容器、包装材料、薄膜、胶片、工程塑料等领域，目前，PET正在越来越多地取代铝、玻璃、陶瓷、纸张、木材、钢铁和其他合成材料，聚酯的家庭也在持续扩大。
它优良的综合性及较好的服用性，在保持其固有特点同时，在接近天然化如穿着舒适性、染色性、抗静电性、吸湿性及外表美观等方面更接近于天然纤维，因此使其更具发展优势。
我国自20世纪50年代开始生产PET，现在生产能力很大。
2000年总生产能力可达5000Kt/a。
国内在90年代引进了吉玛、钟纺、伊文达和杜邦的工艺，使聚酯生产进入了工业腾飞时期。
但目前PET树脂多用于纤维生产。
PET工程塑料产品成本低，工作性优于PBT，且原料易得，可加速发展PET塑料的开发与应用。
在我国，早在二十世纪九十年代前后，中国石化巴陵公司就完成了PET工程塑料的实验室研制项目。
然而，到目前为止，我国PET工程塑料的生产并没有大规模推广开来，只有极少量生产，基本上还属于空白，因此也有着极大的发展潜力。
而且近年来随着人们生活水平的提高，我国乃至全球对聚酯的需求越来越大，更为我国聚酯行业的发展带来巨大的商机，我们应该抓住这难得的机会，不断完善和提高聚酯的生产技术，并研究开发新型聚酯产品，以增强我国聚酯行业的竞争能力。
1 PET简介1.1 PET的发展历史与现状聚对苯二甲酸乙二醇酯（PET）是1941年英国的J.R.Whenfield和J.T.Dikson采用乙二醇与对苯二甲酸直接酯化缩聚制得，最初是作为合成纤维的原料而开发的。
聚对苯二甲酸乙二醇酯
聚对苯二甲酸乙二醇酯聚对苯二甲酸乙二醇酯化学式为-[OCH2-CH2OCOC6H4CO]-英文名: polyester terephthalate，简称PET，为高聚合物，由对苯二甲酸乙二醇酯发生脱水缩合反应而来。
对苯二甲酸乙二醇酯是由对苯二甲酸和乙二醇发生酯化反应所得。
PET 是乳白色或浅黄色、高度结晶的聚合物，表面平滑有光泽。
在较宽的温度范围内具有优良的物理机械性能，长期使用温度可达120℃，电绝缘性优良，甚至在高温高频下，其电性能仍较好，但耐电晕性较差，抗蠕变性，耐疲劳性，耐摩擦性、尺寸稳定性都很好。
作为包装材料PET优点：①有良好的力学性能，冲击强度是其他薄膜的3~5倍，耐折性好。
②耐油、耐脂肪、耐稀酸、稀碱，耐大多数溶剂。
③具有优良的耐高、低温性能，可在120℃温度范围内长期使用，短期使用可耐150℃高温，可耐-70℃低温，且高、低温时对其机械性能影响很小。
④气体和水蒸气渗透率低，既有优良的阻气、水、油及异味性能。
⑤透明度高，可阻挡紫外线，光泽性好。
⑥无毒、无味，卫生安全性好，可直接用于食品包装。
塑料瓶的底部都有一个带箭头的三角形，三角形里面有一个数字，以下这些塑料瓶底三角形中的数字，指代的是该瓶子包含的成分和该成分对人体健康的影响——1——PET聚对苯二甲酸乙二醇酯常见于矿泉水瓶、碳酸饮料瓶等。
温度达到70℃时易变形，且有对人体有害的物质融了。
1号塑料品使用10个月后，可能释放出致癌物DEHP。
这类瓶子不能放在汽车内晒太阳，不能装酒、油等物质。
2——HDPE高密度聚乙烯常见于白色药瓶、清洁用品、沐浴产品。
不要用来做水杯，或者做储物容器装其他物品。
3——PVC聚氯乙烯常见于雨衣、建材、塑料膜、塑料盒等。
可塑性优良，价钱便宜，故使用很普遍，耐热至81℃时达到顶点，高温时容易产生有害物质，很少被用于食品包装。
难清洗、易残留，不要循环使用。
4——PE聚乙烯常见于保鲜膜、塑料膜等。
高温时有有害物质产生，有毒物质随食物进入人体后，可能引起乳腺癌、新生儿先天缺陷等疾病。
高温下聚对苯二甲酸乙二醇酯的溶剂
高温下聚对苯二甲酸乙二醇酯的溶剂高温下聚对苯二甲酸乙二醇酯（更为常见的称谓是聚对苯二甲酸乙二酯，英文缩写为PET）的溶剂问题一直备受关注。
PET是一种重要的合成纤维和塑料原料，广泛应用于纺织、包装、建筑等领域。
然而，由于其特殊的分子结构，PET在高温条件下的溶剂性能受到一定限制。
首先，我们需要了解PET的分子结构。
PET的分子由对苯二甲酸（PTA）和乙二醇（EG）通过酯化反应合成得到。
因此，PET的分子链中包含着苯环和酯基。
这种结构赋予了PET良好的机械性能和刚性，但却限制了其在高温下的溶剂性。
在高温下，PET分子链之间的相互作用增强，导致其结晶度的增加。
PET的结晶度与其溶剂性直接相关，即结晶度越高，溶解度越低。
这也是PET在高温下溶解度较差的原因之一。
此外，由于PET分子中的酯基结构，其能够与溶剂分子中的氢键形成相互作用，导致PET分子与溶剂分子之间的吸附作用增强，从而减小了PET的溶解度。
为了改善PET在高温下的溶剂性能，研究人员一直在不断探索新的方法。
一种常用的方法是通过共聚物的添加来提高PET的溶解度。
比如，可以通过共聚苯酰乙烯（St）或丙烯酸酯等与PET形成共聚物，从而改善PET的溶剂性。
这是因为共聚物的引入可以破坏PET分子链之间的相互作用，减小结晶度，增加溶解度。
此外，共聚物中的不饱和键结构也可以提供更多的相互作用位点，增强PET与溶剂之间的吸附作用，从而提高PET的溶解度。
另一种方法是通过溶剂的优化选择。
一些研究表明，选择适合的溶剂可以显著影响PET的溶解度。
例如，一些常用的溶剂如苯、甲苯和氯仿在高温下对PET的溶解度较差，而乙酰丙酮和二甲基亚砜等溶剂在相同条件下能够更好地溶解PET。
这是因为乙酰丙酮和二甲基亚砜等溶剂分子中含有极性官能团，能够更好地与PET分子中的酯基形成氢键相互作用，提高PET的溶解度。
除共聚物和溶剂的优化外，控制PET的分子结构也是改善其高温下溶剂性能的重要手段。
对苯二甲酸和乙二醇的缩聚反应
对苯二甲酸和乙二醇的缩聚反应
在有机化学领域中，对苯二甲酸和乙二醇的缩聚反应是一种重要的合成反应。
这种反应可以产生聚酯，其在工业上被广泛应用于制备聚酯树脂、合成纤维等材料。
本文将介绍对苯二甲酸和乙二醇的缩聚反应的基本原理、反应条件以及应用领域。
对苯二甲酸和乙二醇的缩聚反应是一种酯化反应，通过酯键的形成将对苯二甲酸和乙二醇分子结合在一起。
在反应过程中，对苯二甲酸中的羧基与乙二醇中的羟基发生酯化反应，生成聚酯分子。
这种反应通常在酸性条件下进行，酸可以作为催化剂促进反应的进行。
对苯二甲酸和乙二醇的缩聚反应需要适当的反应条件。
一般来说，反应温度在100-200摄氏度之间，反应时间可根据具体情况进行控制。
此外，选择合适的催化剂也对反应的效率和产物质量起着重要作用。
常用的催化剂包括硫酸、磷酸等。
对苯二甲酸和乙二醇的缩聚反应在工业上有着广泛的应用。
首先，通过这种反应可以制备聚酯树脂，聚酯树脂具有优异的机械性能和耐化学性，被广泛用作涂料、塑料等材料的基础。
其次，聚酯树脂还被用于合成纤维的制备，例如涤纶等人造纤维。
此外，聚酯树脂还可以用于制备橡胶、胶粘剂等产品。
对苯二甲酸和乙二醇的缩聚反应是一种重要的合成反应，其产物聚酯在工业上有着广泛的应用。
通过深入了解这种反应的原理和条件，
可以更好地控制反应的过程，从而获得优质的产物。
希望本文能够对读者对这一领域的了解有所帮助。
乙二醇和对苯二甲酸反应方程式
乙二醇和对苯二甲酸反应方程式乙二醇和对苯二甲酸可以发生酯化反应，生成一种重要的有机化合物——聚对苯二甲酸乙二酯（一种聚酯）。
这个反应方程式如下所示：(CH2OH)2 + HOOC-C6H4-COOH → HOOC-C6H4-COO-CH2CH2-OOC-C6H4-COOH乙二醇和对苯二甲酸分别含有两个可酯化的羟基（-OH）和羧基（-COOH）官能团。
它们的酯化反应是通过酸催化的方式进行的。
在反应中，乙二醇的羟基和对苯二甲酸的羧基发生酯化反应，生成聚对苯二甲酸乙二酯。
该反应通常在酸性条件下进行，酸催化可以增加反应速率和产率。
常用的催化剂包括无机酸（如硫酸、盐酸）和有机酸（如甲酸、丁酸）。
此外，还可以使用酸性离子交换树脂催化剂，如硫酸树脂。
反应温度对反应速率和产率也有影响。
一般来说，温度越高，反应速率越快，但同时也会促使副反应的发生。
在实际应用中，常采用180-200℃的温度进行反应，以获得较高的产率和合理的反应速率。
聚对苯二甲酸乙二酯是一种重要的工业原料，广泛应用于塑料、纤维和涂料等领域。
它的高分子量、高熔点和耐高温性能使其成为一种优秀的工程塑料，常用于制造电子产品、汽车零部件等。
此外，聚对苯二甲酸乙二酯具有良好的机械性能、化学稳定性和可加工性，可以通过挤出、注射成型等方式制备各种形状和尺寸的制品。
乙二醇和对苯二甲酸的酯化反应是工业化生产聚对苯二甲酸乙二酯的重要步骤。
工业生产中，通常采用连续流程。
乙二醇和对苯二甲酸通过预先混合加入反应器中。
反应器中加入酸催化剂，通过高温高压下进行反应。
在反应过程中，产生的聚对苯二甲酸乙二酯不易挥发，可以通过冷凝器收集和分离。
未反应的乙二醇和对苯二甲酸通过蒸馏回收再循环使用。
这样的连续流程可以实现较高的产率和能效。
乙二醇和对苯二甲酸的反应产生的聚对苯二甲酸乙二酯有宽泛的应用前景。
在未来，随着需求对高性能和可持续材料的不断增加，对聚对苯二甲酸乙二酯的使用和研究也将进一步推进。
涤纶的化学成分
涤纶的化学成分涤纶是一种合成纤维，由聚酯类化合物制成。
其化学成分主要是聚对苯二甲酸乙二醇酯（Polyethylene Terephthalate，简称PET）。
聚对苯二甲酸乙二醇酯是涤纶的主要原料，它是由对苯二甲酸和乙二醇通过聚酯化反应制得的。
对苯二甲酸是一种有机化合物，化学式为C6H4(COOH)2，乙二醇的化学式为C2H6O2。
在聚酯化反应中，对苯二甲酸和乙二醇发生酯化反应，形成聚对苯二甲酸乙二醇酯。
这种聚合物具有很高的分子量和结晶性，使得涤纶具有优异的力学性能和耐热性。
涤纶的化学结构中，聚对苯二甲酸乙二醇酯的分子链中交替排列着对苯二甲酸单元和乙二醇单元。
对苯二甲酸单元通过酯键与乙二醇单元相连，形成聚酯链。
这种结构使得涤纶具有很高的强度和韧性，同时也赋予了它良好的耐久性和抗腐蚀性。
涤纶的化学成分决定了它的特性和用途。
首先，涤纶具有较高的强度，使得它在纺织行业中被广泛应用于制作强度要求较高的纺织品，如衣物、绳索和帆布等。
其次，涤纶具有良好的耐磨性和耐腐蚀性，使得它适用于制作耐久性要求较高的产品，如箱包、汽车座椅和户外用品等。
此外，涤纶还具有优异的防皱性和易清洗性，使得它成为一种理想的合成纤维。
涤纶的化学成分也决定了它的加工性能。
由于涤纶具有较高的熔点和熔融粘度，所以在纺纱和纺丝过程中需要进行熔融加工。
通过熔融加工，将聚对苯二甲酸乙二醇酯熔融后，通过纺丝或喷丝的方式形成纤维。
然后经过拉伸和固化等工艺步骤，使得纤维具有所需的强度和外观。
总结起来，涤纶的化学成分是聚对苯二甲酸乙二醇酯（PET）。
它具有很高的分子量和结晶性，使得涤纶具有优异的力学性能和耐热性。
涤纶的化学结构中交替排列着对苯二甲酸单元和乙二醇单元，通过酯键连接形成聚酯链。
涤纶的化学成分决定了它的特性和用途，使其成为一种广泛应用于纺织、包装和工业领域的合成纤维。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用对苯二甲酸和乙二醇合称聚酯
一、反应物性状分析
1、对苯二甲酸
其结构式为
俗称TPA，是产量最大的二元羧酸，主要从对二甲苯制得，是生产聚酯的主要原料。
常温下为固体。
加热不熔化，300℃以上升华。
若在密闭容器中加热，可于425℃熔化。
常温下难溶于水。
主要用于制造合成树脂、酸成纤维等。
若与空气混合，在一定的限度内遇火即燃烧甚至发生爆炸。
自燃点680℃，燃点384~421℃ ，升华热98.4kJ/mol ，燃烧热3225.9kJ/mol ，闪点>110℃，密度为1.55g/cm3.
溶于碱溶液，微溶于热乙醇，不溶于水、乙醚、冰醋酸、乙酸乙酯、
二氯甲烷、甲苯、DMF、氯仿大多数有机溶剂。
对苯二甲酸可发生酯化反应，在强烈条件下，也可发生卤化、硝化和
磺化反应。
包装与储运袋装产品采用内衬塑料薄膜的包装袋，每袋产品净重
1000±2kg。
包装袋上应印有生产厂名、地址、商标、产品名称、等级、批号、净重和标准代号等。
也可使用不锈钢槽车装运，装料前应检查槽车是
否清洁、干燥，装料后进料口应密封并施加铅封。
产品运输中应防火、防潮、防静电。
袋装产品搬运时应轻装轻卸，防止包装损坏；槽车装卸作业
时应注意控制装卸速度，防止产生静电。
应存放在阴凉、通风、干燥的仓
库内，应远离火种和热源，与氧化剂、酸碱类物品分开存放，应防止日晒
雨淋，不得露天堆放。
使用注意事项属低毒类物质，对皮肤和粘膜有一定的刺激作用。
对过敏症者，接触本品可引起皮疹和支气管炎。
空气中最高允许浓度0.1mg/m3 。
操作人员应穿戴防护用品。
2、乙二醇
其结构式为
俗名甘醇，是最简短的二元醇。
无色无臭、有甜味液体。
与乙醇相似，主要能与无机或有机酸反应生成酯，一般先只有一个羟基发生反应，经升高温度、增加酸用量等，可使两个羟基都形成酯。
如与混有硫酸的硝酸反应，则形成二硝酸酯。
酰氯或酸酐容易使两个羟基形成酯。
乙二醇在催化剂（二氧化锰、氧化铝、氧化锌或硫酸）作用下加热，可发生分子内或分子间失水。
乙二醇能与碱金属或碱土金属作用形成醇盐。
通常将金属溶于二醇中，只得一元醇盐；如将此醇盐（例如乙二醇一钠）在氢气流中加热到180～200°C，可形成乙二醇二钠和乙二醇。
此外用乙二醇与2摩尔甲醇钠一起加热，可得乙二醇二钠。
乙二醇二钠与卤代烷反应，生成乙二醇单醚或双醚。
乙二醇二钠与1，2－二溴乙烷反应，生成二氧六环。
此外，乙二醇也容易被氧化，随所用氧化剂或反应条件的不同,可生成各种产物,如乙醇醛HOCH2CHO、乙二醛OHCCHO、乙醇酸HOCH2COOH、草酸HOOCCOOH 及二氧化碳和水。
a二醇与其他二醇不同,经高碘酸氧化可发生碳链断裂。
制法工业上由环氧乙烷用稀盐酸水解制得。
实验室中可用水解二卤代烷或卤代乙醇的方法制备。
应用乙二醇常可代替甘油使用。
在制革和制药工业中，分别用作水合剂和溶剂。
乙二醇的衍生物二硝酸酯是炸药。
乙二醇的单甲醚或单乙醚是很好的溶剂，如甲溶纤剂HOCH2CH2OCH3 可溶解纤维、树脂、油漆和其他许多有机物。
乙二醇的溶解能力很强，但它容易代谢氧化，生成有毒的草酸，因而不能广泛用作溶剂。
乙二醇是一个抗冻剂，60%的乙二醇水溶液在－40°C时结冰。
二、催化剂，稳定剂，供热系统
反应采用三氧化二锑作为催化剂，在反映前用160度的高温乙二醇进行溶解，冷却到120度进入反应系统；为保证反应顺利进行，产物品质稳定，用磷酸作为稳定剂，另算也用乙二醇稀释后进入反应系统。
反应所需要的热量来源于重油燃烧，燃烧重油给导热油加热，通过管路将一定温度的导热油送入反应系统。
三、反应原理
1、对苯二甲酸和乙二醇在三氧化二锑的催化作用下，用磷酸做稳定剂，发生酯化反应生成对苯二甲酸乙二酯即为第一酯化系统
a 第一酯化槽 C-050为第一酯化槽，膏化物由P-041泵至C-050，热来
0和为参加反应EG汽体则经由05P03C控制后进C-050Tube-heateW-应生成的H
2
精馏（K-050）。
C-050具备安全阀（设定4Bar）；超压时由BD管路排放。
由于C-050高度较高，为了减少搅拌轴的震动，搅拌器R-050位于C-050底部，因此
要求R-050要有良好的密封性，故R-050须以EG密封，由P-052以20±10L/hr 的流量以达到密封的。
R-050搅拌叶片有垂直往下驱动的输送现象；故造成膏化物进入C-050后即被推往底部，再往上经由内部热交换管后达到酯化物上层；并持续上一循环，直到由反应器底部流出进入移行管。
C-050压力控制在2Bar左右，平均反应时间约2小时。
b 精馏塔（K-050）
K-050可分成四个部分：底部贮存区、EG和水分离区、EG浓缩区、顶部蒸发区。
底部的EG则全部回流至C-050中进行酯化反应，另一部分EG则经由W-054K-区。
顶部蒸气流经W-053，部分热含量用来预热回流水，蒸气则全部在W-052中冷凝完全，冷凝后的蒸气有二个流动方向：直接排入废水管；流回B-053贮槽后由P-053泵回K-050顶部。
1、对苯二甲酸乙二酯聚合生成聚对苯二甲酸乙二酯即为第二酯化系统
a 第二酯化槽（C-060）：
C-60 为第二酯化槽，C-60反应槽有内、外环之分，酯化物进入外环后绕进管。
热来源为W-060的“HS”在C-060的夹套及环状加热管排中加热，至于道应。
0和为参加反应EG汽体则进入K-060，经过精馏除水后送C-60中反应生成的H
2
至B-022B储存。
C-060具备安全阀（设定3Bar）；超压时由BD管路排放，并以SM保温管路。
R-060位于C-060顶部；其搅拌叶片可造成顺畅的流动，有助于酯化物的流出。
2小时。
C-060压力控制在0.6Bar左右。
平均反应时间1
~
b 精馏塔（K-060）：
K-060可分成四个部分：底部贮存区、EG和水分离区、EG浓缩区、顶部蒸区。
底部的EG经W-064加热变成气体后再次分溜，经过反复蒸馏，K-060底部纯就变很高，当底部EG储存到一定的高度时，多余的EG则经06L03BC控制由P-061泵至B-022B储存或经06L03AC控制溢流到B-105。
顶部蒸气流经06P02C控制后流经W-063冷却，蒸气则全部在W-063中冷凝完全，冷凝后的蒸气有二个流动方向：直接排入废水管；流回B-053贮槽后由P-053泵回K-060顶部。
四、反应流程描述与图线
1、进料。
