《工程制图》试题7
工程制图复习题(含答案)
补全相贯线正面投影。 （保留作图线）
.
.
七、尺寸标注题
标注下列平面图形的尺寸（以实际量取尺寸为准）
补全组合体的尺寸
.
.
标注组合体的尺寸。 （按图上实际量取， 取整）。
八、轴测作图题
根据两面投影图，画出正等轴测图。
根据给定的三视图，按 1:1 的比例画全立体的正等轴测图。
相应要素的线性尺寸与
相应要素的线性尺
寸之比。 图样、实物
10. 图形是圆或大于半圆的圆弧标注 _____尺寸； 图形是小于半圆的圆弧标注 _____尺寸。 直径、 半
径
11. 正等轴测图的伸缩系数是
，简化伸缩系数是
。 0.82 、 1
12. 同一机件如采用不同的比例画出图样，则其图形大小
______（相同，不同） ，但图上所标注的
D
求直线与平面立体相交时的贯穿点不会用到的方法（
）
轴线 ）。 都有可能
） 双曲线
.
.
A 利用立体表面的积聚性
B
利用辅助平面
C 利用直线的积聚性投影
D 利用纬圆法和素线法
投影图中图线、线框含义表述不正确的是（
）
A 图线表示形体上两个面的交线或平面的积聚投影
B 表示曲面体的转向轮廓线的投影
C 一个封闭的线框表示一个面即平面
D 一个封闭的线框表示两个面或两个以上面的重影
三角形平面的三个投影均为缩小的类似形，该平面为
()
A 水平面
B 正平面
C 侧平面
D 一般位置平面
在工程图样中，画尺寸线应采用的线型为 ( )
A 细虚线
B 细实线
C 粗实线 D
《工程制图》赛项测试(7)

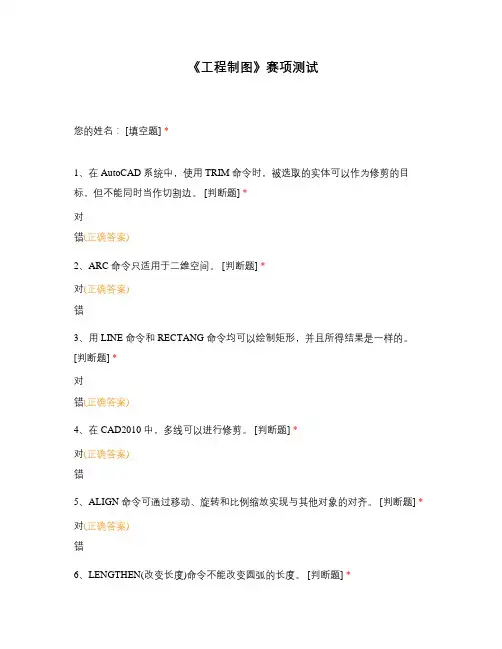

《工程制图》赛项测试您的姓名： [填空题] *_________________________________1、在 AutoCAD 系统中，使用 TRIM 命令时，被选取的实体可以作为修剪的目标，但不能同时当作切割边。
[判断题] *对错(正确答案)2、ARC 命令只适用于二维空间。
[判断题] *对(正确答案)错3、用 LINE 命令和 RECTANG 命令均可以绘制矩形，并且所得结果是一样的。
[判断题] *对错(正确答案)4、在 CAD2010 中，多线可以进行修剪。
[判断题] *对(正确答案)错5、ALIGN 命令可通过移动、旋转和比例缩放实现与其他对象的对齐。
[判断题] *对(正确答案)错6、LENGTHEN(改变长度)命令不能改变圆弧的长度。
[判断题] *错(正确答案)7、用 MLINE(多线)命令只能同时绘制两条线。
[判断题] *对错(正确答案)8、在执行 PAN(屏幕平移)命令将实体移动位置后，其坐标保持不变。
[判断题] *对(正确答案)错9、RECTANG(绘制矩形)命令可在屏幕上绘出带有一定线宽和圆角的实体。
[判断题] *对(正确答案)错10、矩形命令产生的矩形是由多条线段组成的。
[判断题] *对错(正确答案)11、快速标注可以用于设置多个连续标注。
[判断题] *对(正确答案)错12、圆心标记可以添加到平面直径或半径标注。
[判断题] *对错(正确答案)13、所有尺寸标注都应该在视图中给出。
[判断题] *错(正确答案)14、COPY 命令产生对象的拷贝，而保持原对象不变。
[判断题] *对(正确答案)错15、不能为尺寸文字添加后缀。
[判断题] *对错(正确答案)16、AutoCAD 系统中，使用 ERASE 命令删除目标时，在选中目标后，目标立即删除。
[判断题] *对错(正确答案)17、SNAP 的步距值不能大于 GRID 的栅格点间距值。
[判断题] *对错(正确答案)18、AutoCAD 的图标菜单栏可以定制，可以删除，不可以增加。
工程制图考试题及答案
工程制图考试题及答案一、选择题（每题2分，共20分）1. 工程制图中，尺寸线通常使用什么线型表示？A. 粗实线B. 细实线C. 虚线D. 点划线答案：B2. 以下哪个不是工程制图中常见的视图？A. 正视图B. 侧视图C. 俯视图D. 透视图答案：D3. 在工程制图中，剖面图的表示方法是什么？A. 使用粗实线B. 使用虚线C. 使用点划线D. 使用细实线答案：B4. 工程制图中，尺寸标注的基本原则是什么？A. 清晰、准确、完整B. 随意、模糊、不完整C. 简洁、模糊、不完整D. 清晰、模糊、不完整答案：A5. 工程制图中，螺纹的表示方法通常是什么？A. 用细实线表示B. 用粗实线表示C. 用虚线表示D. 用点划线表示答案：A6. 在工程制图中，哪些是常用的尺寸标注符号？A. 直径符号、半径符号B. 角度符号C. 弧长符号D. 所有以上答案：D7. 工程制图中，局部放大图的作用是什么？A. 展示细节B. 展示整体C. 展示比例尺D. 展示材料答案：A8. 工程制图中，剖面符号通常使用什么线型？A. 粗实线B. 细实线C. 虚线D. 点划线答案：C9. 在工程制图中，中心线的作用是什么？A. 表示对称B. 表示尺寸C. 表示剖面D. 表示螺纹答案：A10. 工程制图中，哪些是常见的表面粗糙度表示方法？A. 符号B. 数值C. 文字D. 所有以上答案：D二、简答题（每题10分，共30分）1. 简述工程制图中尺寸标注的基本原则。
答：尺寸标注应遵循清晰、准确、完整的原则，确保图纸信息的准确传达。
2. 解释工程制图中的“三视图”概念及其重要性。
答：三视图包括正视图、侧视图和俯视图，它们从不同方向展示了物体的形状和尺寸，是理解物体全貌的关键。
3. 描述工程制图中剖面图的作用及其表示方法。
答：剖面图用于展示物体内部结构，通常使用虚线表示，能够清晰地展示物体的内部构造。
三、绘图题（每题25分，共50分）1. 根据给定的三视图，绘制一个简单的机械零件的剖面图。
工程制图基础试题及答案
工程制图基础试题及答案一、选择题1. 下列哪个工具可以用于绘制直线（）。
A. 钢尺B. 量角器C. 圆规D. 三角板答案：A2. 在工程制图中，横线表示（）。
A. 垂直关系B. 平行关系C. 相交关系D. 交叉关系答案：B3. 哪种线型表示可见轮廓（）。
A. 实线B. 虚线D. 剖面线答案：A4. 下列哪个工具可以用于测量角度（）。
A. 钢尺B. 量角器C. 垂直器D. 尺子答案：B5. 工程制图中的比例尺用于表示（）。
A. 实际长度和绘图长度的比值B. 绘图长度和实际长度的比值C. 面积的比值D. 体积的比值答案：B6. 下列哪个线型表示隐藏轮廓（）。
A. 实线C. 点线D. 剖面线答案：B7. 在工程制图中，箭头表示（）。
A. 起点B. 终点C. 方向D. 长度答案：C8. 下列哪个工具可以用于绘制弧线（）。
A. 钢尺B. 量角器C. 圆规D. 三角板答案：C9. 在工程制图中，斜线表示（）。
A. 垂直关系B. 平行关系C. 相交关系D. 交叉关系答案：C10. 下列哪个工具可以用于测量长度（）。
A. 钢尺B. 量角器C. 垂直器D. 尺子答案：A二、简答题1. 工程制图中的尺寸标注是什么作用？答：尺寸标注是指在工程制图中标示出构成物件的尺寸大小的一种操作。
它的作用是为了使绘图者和读图者能够准确地了解构成物件的尺寸规格，以便正确地进行设计和制造。
2. 请简要说明工程制图的基本原则。
答：工程制图的基本原则包括：a. 规范性原则，即绘图必须按照标准规范执行；b. 简洁性原则，即绘图应简洁明了，使读图者能够迅速理解；c. 准确性原则，即绘图必须准确无误，尺寸和位置要符合实际；d. 完整性原则，即绘图应包括所有必要的视图和细节，并保证无遗漏。
3. 请说明正投影和透视投影的区别。
答：正投影是指将物体投影在垂直于投影面的平面上，保持物体的形状和尺寸不变的投影方法。
透视投影是指将物体按一定透视关系进行投影，使远离投影面的物体部分缩小，近物大，具有立体感的投影方法。
工程制图考试试题
工程制图考试试题一、选择题（每题2分，共20分）1. 在工程制图中，第一角投影法和第三角投影法的主要区别是什么？A. 视图数量B. 观察者的位置B. 对象的放置方向D. 以上都不是2. 下列哪个符号通常用来表示中心线？A. 粗实线B. 细点划线C. 细虚线D. 粗虚线3. 在工程制图中，比例尺的作用是什么？A. 表示实际尺寸B. 表示图示尺寸与实际尺寸的比值C. 表示图示尺寸与图幅的关系D. 表示图幅与实际尺寸的比值4. 以下哪种线型表示可见轮廓线？A. 粗实线B. 细实线C. 虚线D. 点划线5. 在装配图中，不需要标注的尺寸是：A. 总长度B. 总宽度C. 总高度D. 各部件之间的相对位置6. 下列哪个视图不能单独表达零件的全部形状？A. 主视图B. 左视图C. 俯视图D. 右视图7. 在工程制图中，尺寸线之间的距离一般为多少？A. 2mmB. 3mmC. 5mmD. 7mm8. 螺纹的标注中，M20×1.5表示的含义是什么？A. 外径为20mm，螺距为1.5mm的螺纹B. 内径为20mm，螺距为1.5mm的螺纹C. 外径为20mm，每圈螺纹的导程为1.5mmD. 内径为20mm，每圈螺纹的导程为1.5mm9. 下列哪个不是尺寸标注的基本要求？A. 正确B. 完整C. 清晰D. 随意10. 在工程制图中，剖面图的作用是什么？A. 表示内部结构B. 表示外部形状C. 表示尺寸大小D. 表示材料种类二、填空题（每空2分，共20分）11. 在工程制图中，________是用来表示物体被剖切部分的填充图案。
12. 尺寸线一般使用________线，并且不________物体的轮廓线和中心线。
13. 当物体的某一部分与较大的平面平行时，可以省略________视图。
14. 在装配图中，部件之间的相对位置、________和________需要标注清楚。
15. 螺纹的标注中，M20表示外径为________mm的螺纹。
【2024版】工程制图试题及答案
5. 已知平面与V面的倾角为30°，正确的投影图为 。
（1） （2） （3） 6．图示断面的正确画法是（ ）。
（4）
7.判断下列各图是否表示平面。 8．正确的左视图是（ ）。
三、点线面题：（48分）
1
10 – 4
2 已知三角形ABC的AC边是侧垂线，完成三角形的水
平投影。
X
a
c
b
3、
6.同一机件如采用不同的比例画出图样，则其图形大小___
___（相同，不同），但图上所标注的尺寸数值是___ ___
（一样的，不一样的）。
7.图形是圆、大于半圆注______尺寸；图形是半圆、小于半
圆注_____尺寸。
p q
p q
p q
一判断立体表面上指定线段、平面相对于投影面的位置，将结果填 写在右下表中。
线段AB
线
线段BC
线
线段CD
线
平面P
面
平面Q
面
平面R
面
二、判断与选择题：(24分） 1.已知一立体的轴测图，按箭头所指的方向的视图是 。
2．已知物体的主俯视图，正确的左视图是（ ）。
3.已知圆柱被截取切后的主、俯视图，正确的左视图是（ ）
4．已知主视图和俯视图，正确的左视图是（ ）。 (A) (B) (C) (D)
建筑工程制图试题
一、填空题 (28分)
1．投影法分
和
两大类。
2．在点的三面投影图中，aax反映点A到
反映点A到
面的距离。
面的距离，a’az
3．绘制机械图样时采用的比例，为 机件要素的线性
尺寸与 机件相应要素的线性之比。
4．正垂面上的圆在V面上的投影为
(完整版)工程制图试题及答案(超好)
工程制图试题答案（1）一、填空题（20分）1、投影法一般可分为两大类，一类叫做中心投影法 ,一类叫做平行投影法。
2、基本几何体按表面特征分为平面立体 , 曲面立体两种.3、一个标注完整的尺寸由尺寸界线，尺寸线和尺寸数字三要素组成.4、螺纹的画图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制;内螺纹的大经用细实线线绘制，小径用粗实线线绘制；内、外螺纹连接时，旋合部分按外螺纹的画法绘制.5、装配图的内容包括①一组图形，②必要的尺寸，③技术要求，④标题栏，零件序号和明细栏。
6、城市给水工程包括①一、二级泵房，②输水管网 ,③给水处理厂，④配水管网。
二、根据立体图画三视图（10分）参考答案：三、已知水平线AB在H面上方20mm处，求作它的其余两面投影（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数)（20分）六、根据物体的三视图，画出正等轴测图(10分）七、将下列主视图改画全剖试图(20分）工程制图试题答案（2)二、填空题（20分）1、三视图之间的位置关系：以主视图为基准，俯视图在它的正下方,左视图在它的正右方。
三视图的“三等”关系：主、俯视图长对正，主、左视图高平齐 ,左、俯视图宽相等。
2、正等轴测图的轴间角为1200,轴向变形系数为0.82为了计算方便,一般用 1 代替.3、按剖开机件的范围不同，剖视图可分为全剖视图，半剖视图和局部剖视图。
4、普通螺纹M16×1。
5LH-5g6g—S的公称直径为 16 mm，旋向为右（左、右）；导程为 1.5 。
5、零件的内容包括①一组视图，②完整的尺寸，③技术要求，④标题栏。
6、暖通空调工程图包括①室内采暖平面图、系统图，②空调通风平面图、系统图，③设备布置图和祥图 .二、根据立体图画三视图（10分）三、已知水平线AB与铅垂线MN相交于M点,试完成两直线的三面投影图(10分）四、补画第三试图(10分）五、标注尺寸（尺寸数字从图中量取，取整数)（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图(20分）工程制图试题答案(3）四、填空题（20分)1、根据直线在投影面体系中对3个投影面所处的位置不同，可将直线分为一般位置的直线，投影面平行线 , 投影面垂直线三种。
工程制图复习题附答案
工程制图复习题附答案一、选择题（每题2分，共20分）1. 在工程制图中，表示物体长度的单位通常是：A. 米B. 厘米C. 毫米D. 千米答案：C2. 正投影法中，物体的三个视图分别是：A. 正视图、侧视图、俯视图B. 前视图、后视图、顶视图C. 左视图、右视图、底视图D. 内视图、外视图、斜视图答案：A3. 以下哪个不是工程制图中常用的线型？A. 实线B. 虚线C. 点划线D. 波浪线答案：D4. 工程制图中，尺寸标注的基本原则是：A. 清晰、准确、完整B. 简洁、美观、统一C. 随意、方便、快速D. 复杂、多样、个性5. 工程制图中，表示物体对称性的符号是：A. 圆心B. 圆C. 半圆D. 椭圆答案：C6. 在工程制图中，标注角度时通常使用：A. 角度符号B. 弧度符号C. 度符号D. 百分比符号答案：C7. 工程制图中，表示物体厚度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：A8. 工程制图中，表示物体深度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：D9. 在工程制图中，表示物体位置的符号是：B. 圆圈C. 十字线D. 三角形答案：C10. 工程制图中，表示物体方向的符号是：A. 箭头B. 圆圈C. 十字线D. 三角形答案：A二、填空题（每题2分，共20分）1. 工程制图中，物体的三个基本视图是________、________、________。
答案：正视图、侧视图、俯视图2. 工程制图中，表示物体长度的单位通常是________。
答案：毫米3. 工程制图中，表示物体对称性的符号是________。
答案：半圆4. 工程制图中，尺寸标注的基本原则是________、________、________。
答案：清晰、准确、完整5. 在工程制图中，标注角度时通常使用的符号是________。
答案：度符号6. 工程制图中，表示物体厚度的线型是________。
工程制图习题册完整答案
返回
7-2 键连接、销连接及滚动轴承。
2. 销连接。
(1) 画出d=6、A型圆锥销连接图（补齐轮 （2）画出d=8、圆柱销连接图（补齐
廓线和剖面线），并写出该销的标记。
轮廓线和剖面线），并写出该销的标记。
标记：
标记：
答案 动画 立体 返回
7-2 键连接、销连接及滚动轴承。
2. 销连接。
7-1 螺纹及螺纹连接。
3. 根据螺纹代号，查表并填写螺纹各要素。
(2)
该螺纹为非螺纹密封的管螺纹；大径为20.955mm；
小径为 18.631 mm；螺距为1.814 mm；
线数为 1 ；旋向为 左 。
返回
7-1 螺纹及螺纹连接。
4. 根据螺纹的标记，填全表内各项内容。 （1） 普通螺纹和梯形螺纹。
已知条件：螺柱 GB/T898-M20×L 螺母 GB/T6170-M20 垫圈 GB/T93-20
光孔件厚度:δ=20 mm,螺孔件材料为铸铁
返回
7-1 螺纹及螺纹连接。
8.画螺钉连接的两视图（主视图画成全 剖视)
已知条件：螺钉 GB/T68-M20×L 光孔件厚度 δ=15 mm 螺孔件材料为铝合金
1. 分析螺纹画法中的错误，在空白处画出正确的图形。 （5） 内外螺纹的连接
答案 动画 立体 返回
7-1 螺纹及螺纹连接。
1. 分析螺纹画法中的错误，在空白处画出正确的图形。 （5） 内外螺纹的连接
返回
7-1 螺纹及螺纹连接。
1. 分析螺纹画法中的错误，在空白处画出正确的图形。 （6） 内外螺纹(非螺纹密封的管螺纹）连接
3. 根据螺纹代号，查表并填写螺纹各要素。
(1)
该螺纹为梯形螺纹;公称直径为 20 mm; 螺距为 4 mm; 线数为 2 导程为 8 mm；旋向为 左
工程制图试题及答案
四、读零件图(每题7～10分）1。
看懂阀盖零件图，答下列问题:(每空1分,共10分)（1).该零件在四类典型零件中属于__盘盖__类零件。
(2)。
零件上4个通孔的直径是___Φ14___。
（3）。
零件左边的外螺纹标注的内容为___M36×2-6g____。
(4).零件左边的外螺纹是粗牙螺纹还是细牙螺纹：___细牙螺纹___。
（5).有公差要求的尺寸有___6___个。
（6）.未注圆角的尺寸是：___R2~3____。
（7）。
阀盖的径向尺寸基准是：____回转轴线_____.（也可以在图中注出，但需注明“见图")(8)。
右端面的表面粗糙度代号中的Ra值是：____25_____。
(9）.∅50h11尺寸的上偏差是:___0_____。
(10）。
∅50h11尺寸的下偏差是:___-0.16mm____。
2．阅读轴套零件图，回答下列问题:（每空1分，共31分）(1)。
该零件名称为轴套，图号为JDLXYD03，材料为45。
（2)。
该零件共用了5个图形来表达，其中主视图作了全剖，并采用了折断(断开）画法；A—A是移出断面图,B-B是移出断面， D—D是局部放大图，还有一个图是局部放大图。
（3）.在主视图中,左边两条虚线表示槽，其距离是14，与其右边相连的圆的直径是Φ40。
中间正方形的边长为36，中部40长的圆柱孔的直径是Φ78 .（4）。
该零件长度方向的尺寸基准是右端面，宽度和高度方向的尺寸基准是回转轴线。
(5）.主视图中，67和142±0。
1属于定位尺寸，40和49属于定形尺寸；①所指的曲线是Φ40的孔与Φ60的孔的相贯线，②所指的曲线是Φ40的孔与Φ95的轴的相贯线。
(6).尺寸Φ132±0.2的上偏差是0.2mm ,下偏差是-0。
2mm，最大极限尺寸是132。
2mm，最小极限尺寸是131.8mm，公差是0。
4mm。
2.五、读夹线体装配图，并拆画零件图1、要求：(1）。
工程制图练习册答案7
7-26在指定位置将主视图画成阶梯剖的全剖视图， 并标注。 解题指导
返回题目
7-27在指定位置，用复合剖的方法画出机件的全剖 视图，并标注。
答案 解题指导 返回目录
7-27在指定位置，用复合剖的方法画出机件的全剖 视图，并标注。 答案
返回题目
7-27在指定位置，用复合剖的方法画出机件的全剖 视图，并标注。 解题指导
返回题目
7-13将主视图改画成全剖视图，并补画左视全剖视 图。
答案 解题指导 返回目录
7-13将主视图改画成全剖视图，并补画左视全剖视 图。 答案
返回题目
7-13将主视图改画成全剖视图，并补画左视全剖视 图。 解题指导
返回题目
7-14 在指定位置上,把主视图改画为半剖视图。
答案 解题指导 返回目录
答案 解题指导 返回目录
7-25在指定位置将主视图画成阶梯剖的全剖视图， 并标注。 答案
返回题目
7-25在指定位置将主视图画成阶梯剖的全剖视图， 并标注。 解题指导
返回题目
7-26在指定位置将主视图画成阶梯剖的全剖视图， 并标注。
答案 解题指导 返回目录
7-26在指定位置将主视图画成阶梯剖的全剖视图， 并标注。 答案
返回题目
7-19 将下列各视图改画成适当的局部剖视图(不要 的线打“X”) 解题指导
返回题目
7-20 分析局部剖视图中的错误，并在指定的位置作 正确的局部剖视图。（一)
答案 解题指导 返回目录
7-20 分析局部剖视图中的错误，并在指定的位置作 正确的局部剖视图。（一） 答案
返回题目
7-20 分析局部剖视图中的错误，并在指定的位置作 正确的局部剖视图。（一） 解题指导
工程制图考试题与答案
工程制图考试题与答案1. 选择题：(1) 工程制图的基本要求是什么？A. 美观大方B. 准确无误C. 易于理解D. 所有选项都正确答案：D(2) 工程制图中，下列哪种线型用于标识中心线？A. 实线B. 虚线C. 点线D. 黑线答案：B(3) 工程制图中，下列给定的比例尺中，哪个表示比例最大？A. 1:50B. 1:200C. 1:1000D. 1:5000答案：A2. 填空题：(1) 工程制图中，通常使用的三视图是平面图、正视图和_______。
答案：侧视图(2) 工程制图中，对立面图常用的投影方法有平行投影和_________投影。
答案：透视3. 简答题：(1) 工程制图中，常用的图形投影方法有哪些？简要描述它们的特点。
答：常用的图形投影方法有平行投影和透视投影。
平行投影是指投影线与投影面平行的投影方法。
通过将被投影物体的各个点垂直投影到投影面上，实现图形的表示。
平行投影的特点是投影图形的形状与尺寸在平行方向上均不发生改变，适用于需要准确表示尺寸的工程制图。
透视投影是指投影线与投影面不平行的投影方法。
通过将被投影物体的各个点沿着投影线的方向投影到投影面上，实现图形的表示。
透视投影的特点是投影图形的形状和尺寸在不同位置上具有不同的变化，呈现出立体感，适用于需要直观呈现物体形态和位置的工程制图。
(2) 工程制图中，常用的标注方法有哪些？简要描述它们的应用场景。
答：常用的标注方法有尺寸标注、文字标注和符号标注。
尺寸标注是用数字表示被标注物体的尺寸大小，常用于表达长度、宽度、高度等尺寸参数，以确保工程的准确度和一致性。
文字标注是用文字说明被标注物体的名称、特性或其他相关信息，常用于表达物体的材料、型号、功能等。
文字标注的目的是提供对工程物体的详细描述，以便于理解和识别。
符号标注是用图形符号表示被标注物体的特定含义或功能，常用于表示电气元器件、流体传输管道、建筑构件等。
符号标注的作用是简化复杂的工程信息，方便工程师和技术人员理解和操作。
《工程制图》题库整理(含答案)
工程制图一、单选题（70分）1、下图所示球与半圆柱相贯，相贯线的空间形状是：（）A、椭园B、空间曲线C、椭圆与直线的组合D、圆正确答案：A4.在下图中用辅助投易影法求三角形ABC平面的水平倾角0时，新投影轴应：（）A、平行于a'cB、垂直于a'cC、平行于abD、垂直于ab正确答案：D8、下图所示AB、CD两直线的相对几何关系是：（）A、平行B、相交垂直C、相交不垂直9、下图中已知圆锥表面上一点M的正面投影m'，补画其水平投影m的正确作图方法是：（）A、AB、BC、CD、D正确答案：A10、右图中两直线的相对几何关系是：（）A、相交B、交错C、平行D、无法判断正确答案：C12、下图为截切后正圆柱的三面投影，正确的W面投影是：（）A、AB、BC、CD、D正确答案：A13、下图所示P、Q两平面的相对几何关系是：（）A.平行B、垂直C、相交D、不确定正确答案：B14、下图为截切后正四棱推的投影，正确的水平投影是：（）A、AB、BC、CD、D正确答案：B20、下图所示的平面是：（）A、水平面B、侧垂面C、铅垂面21、在下图中：（）A、C点在正垂线AB上B、C点不在正垂线AB上C、C点在侧平线AB上D、C点不在侧平线AB上正确答案：D22、下图所示C.D两点是：（）A、V面投影重影点B、H面投影重影点C、W面投影重影点D、非投影重影点正确答案：B25、在下图中用辅助投影法求线段AB的正面倾角时，新投影轴应：（）A、平行于a'b'B、垂直于a'b’C、平行于abD、垂直于ab27、下图所示AB直线是：（）A、水平线B、正平线C、侧平线D、一般倾斜直线正确答案：D30、下图中三棱锥的侧面投影是：（）A、AB、BC、CD、D正确答案：C33、下图所示的曲面是：（）A、锥面B、锥状面C、单叶旋转双曲面34、右图中长度尺寸注法错在：（）A、尺寸起止符号倾斜方向不对B、尺寸线距离标注位置太远C、该尺寸应注写在图形轮廓内D、尺寸线不应是图形轮廓线的延长线正确答案：D35、下图A点到W面的距离是：（）A.alaxB、a'azC、aaxD.a"ayw正确答案：B36、在下面的投影图中，反映线段实长的投影是：（）A.a'b'B、by'c'C.acD.、无正确答案：A37、下图所示圆锥被正垂面P所截，其截交线的形状是：（）A、三角形B、椭圆与直线C、双曲线与直线D、抛物线与直线正确答案：B38、右图中直径尺寸注法错在：（）A.尺寸起止符号应为短斜线B、尺寸数字没有居中C、尺寸线应该倾斜D、直径尺寸应该注在圆外正确答案：C39、下图所示圆柱波两平面所截切，切口的空间形状是：（）A、椭圆与椭圆的组合B、椭圆与矩形的组合C、椭圆与双曲线的组合40、下图所示位于球面正面投影轮廓线上的点是：（）A、M点B、N点C、K点D、无正确答案：A41、下图所示的曲面是：（）A、柱面B、柱状面C、单叶旋转双曲面D、螺旋面正确答案：C47、下图所示三棱柱与半圆柱相贯，相贯线的空间形状是：（）A、圆曲线.椭圆与椭圆的组合B、空间曲线C、圆曲线.椭园与直线的组合D、椭圆、椭圆与椭园的组合51、在下图中已知形体的三面投影图，则与其吻合的轴测图是：（）A、AB、BC、CD、D正确答案：D52、下图为球面被两个正垂面切割，其切口的空间形状是：（）A、椭圆曲线与椭圆曲线的组合B、椭圆曲线与双曲线的组合C、.圆曲线与圆曲线的组合D、矩形与椭圆曲线的组合正确答案：C53.下图所示AB直线与三角形CDE平面的相对几何关系是：（）A、AB在三角形CDE内B、AB与三角形CDE相交不垂直C、AB与三角形CDE垂直D、AB与三角形CDE平行48、下图所示六棱锥被正垂面P所截，其截交线的形状是：（）A、三角形B、五边形C、六边形D、七边形正确答案：D55、右图中两直线的相对几何关系是：（）A、相交B、交错C、相交垂直D、交错垂直正确答索：C56、右图所示平面的类型是：（）A、水平面B、正平面C、侧平面59、下图所示的曲面是：（）A、柱面B、锥面C、回转面D、螺旋面正确答案：D63、下图为截切后正圆锥的正面投影，它的两段截交线是：（）A、双曲线与椭圆曲线的组合B、等腰三角形与半圆曲线的组合C、抛物线与半圆曲线的组合D、等腰三角形与椭圆曲线的组合正确答案：B67.右图中直径尺寸注法错在：（）A.尺寸起止符号应为短斜线B、尺寸数字不能水平注写C、尺寸数字应注写在圆内D、尺寸数字注写的引出线不应从尺寸线端点引出正确答案：D69、右图所示平面的类型是：（）A、铅垂面B、正平面C、侧平面D、任意倾斜平面正确答案：B70、下图所示正垂面圆O的水平投影是：（）A、直线B、椭圆C、圈D、双曲线正确答案：B2、在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：（）A、平行于ab'B、垂直于a'b’C、平行于ab5、在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：（）A、AB、BC、CD、D正确答案：C6、右图中两直线的相对几何关系是：（）A、相交B、交错C、平行D、交错垂直正确答案：B11、下图所示ABCDE平面的类型是：（）A、正垂面B、铅垂面C、侧垂面17、下图所示三棱柱与半球相贯，相贯线的空间形状是：（）A、圆曲线.椭圆与椭园的组合B、空间曲线C、圆曲线.圆曲线与圆曲线的组合D、椭圆.椭圆与椭园的组合正确答案：C19、下图为截切后正四棱锥的投影，正确的水平投影是：（）A、AB、BC、CD、D正确答案：B20、下图所示圆锥波正垂面P所截，其截交线的形状是：（）A、三角形B、椭圆与直线28、下图中已知园锥表面上一点M的正面投影m'，补画其水平投影m的正确作图方法是：（）A、AB、BC、CD、D正确答案：A31、下图中直线AB与三角形平面EFG相交于K点，可见性判别正确的是：（）A、AB、BC、CD、D正确答案：A32、在下图中用辅助投影法求三角形ABC平面的水平倾角a时，新投影轴应：（）A、平行于a'c'B、垂直于a'c'C、平行于ab34、下图所示组合体，正确的左侧立面图是：（）A、AB、BC、CD、D正确答案：D43、下图所示圆柱被两平面所截切，切口的空间形状是：（）A、椭圆与椭园的组合B、椭圆与矩形的组合C、椭圆与双曲线的组合D、圆与矩形的组合正确答案：B53、下图所示球与圆锥相贯，相贯线的空间形状是：（）A、圆B、空间曲线C、矩形54、下图所示C.D两是：（）A、V面投影重影点B、H面投影重影点C、W面投影重影点D、非投影重影点正确答案：B59、下图所示AB直线与三角形CDE平面的相对几何关系是：（）A、AB在三角形CDE内B、AB与三角形CDE相交不垂直C、AB与三角形CDE垂直D、AB与三角形CDE平行正确答案：D69、下图所示五棱柱表面上一点K，其正确的侧面投影是：（）A、AB、BC、CD、D正确答案：B52、下图所示AB.C.D四点中位于H面上的点是：（）A、A点B、B点C、C点D、D点正确答案：D53.下图所示A、D两点是：（）A、V面投影重影点B、H面投影重影点C、W面投影重影点D、非投影重影点正确答案：C3.在下面的投影图中，表示交错两直线的是：（）A、AB、BC、CD、D正确答案：DA、平行B、相交C、相交垂直D、交错正确答案：B59、下图所示AB、CD两直线的相对几何关系是：（）A、平行B、相交C、相交垂直D、交错正确答案：D9、下图所示AB、CD两直线的相对几何关系是：（）A、平行B、相交C、相交垂直A、平行B、相交C、相交垂直D、交错正确答案：D9、下图所示正平面P与三角形平面ABC的交线是：（）A、正平线B、水平线C、铅垂线D、一般倾斜直线正确答案：A9、下图所示K点在球面上的位置是：A、球面的左下前部B、球面的右下前部C、球面的左上前部D、球面的右上后部9、下图为截切后正圆柱的三面投影，正确的H面投影是：A、AB、BC、CD、D正确答案：C2、徒手画圈草图时：（）A、只是不需要固定图纸，其它与仪器图相同B、可以了草随意一些C、所有图线一样，没有粗中细线型的要求D、画线靠徒手，定位靠目测，必须保持线型明确，比例协调正确答案：D3、多面正投影法的优点是：（）A、直观性强B、富有立体感和真实感C、绘图简便，立体感强D、绘图简便，度量性好正确答案：D5、下面哪一个性质不是中心投影法和平行投影法共有的基本性质？（）A、同素性B、从属性C、积聚性D、平行性正确答案：D17、绘图比例是：（）A、图形与实物相应要素的线性尺寸之比B、实物与图形相应要素的线性尺寸之比C、比例尺上的比例刻度D、图形上尺寸数字的换算系数正确答案：A26、正投影法是指：（）A.投射线都相交于投射中心，投射出形体投影的方法B、投射线互相平行且垂直于投影面，投射出形体投影的方法C、由互相平行的投射线投射出形体投影的方法D.投射线互相平行且倾斜于投影面，投射出形体投影的方法正确答案：B28、下面哪一个性质不是平行投影法特有的基本性质（）A.平行性B、定比性C、相似性D、接合性正确答案：D29、工程上常用的图示方法中使用最广泛的是那一种？（）A、多面正投影法B、轴测投影法C、标高投影法31、平行投影法中图形的相仿性是指：（）A、相似性B、全等性C、平面图形非退化的平行投影D、平行性正确答案：C32、手工绘制工程图时，在底稿上加深描黑的次序一般应该为：（）A、先上后下，先左后右，先曲后直，先粗后细B、由绘图者随意确定C、只需加深描黑相实线，细实线就用作图线D、先粗后细，其它随意正确答案：A42、下面关于轴测投影的说法哪一个是正确的？（）A、直观性强，有一定的度量性B、最具有真实感，但作图太繁杂费时C、绘图简便，有立体感，无度量性D、绘图简便，度量性好，无立体感正确答案：A43、制图标准是在全国范围内使图样标准化，规范化的统一准则。
工程制图考试试卷及其答案
试题：01．填空题：0102A01.一个完整的尺寸包括、、和。
0102A02.可见轮廓线用线绘制；不可见轮廓线用线绘制。
0102A03.轴线(中心线)用线绘制；断裂边界线用线绘制。
0102A04.比例是指之比。
0102A05.机件的真实大小应以依据，与图形的大小及绘图的准确度无关。
0102A06.绘制圆的对称中心线时，圆心应是相交。
0102A07.整圆或大于半圆的圆弧标注尺寸，并在数字前面加注符号。
0102A08.圆弧半径尺寸应标注在投影上。
0102A09.等于半圆的圆弧标注尺寸，符号是。
0102A10.平面图形的尺寸有、、。
0102A11.假想轮廓线用线绘用。
0102A12.放大比例是指。
0102A13.缩小比例是指。
0102A14.原值比例是指。
0102A15.斜度是指。
0102A16.锥度是指。
0102A17.丁字尺工作面是用来画线。
0102A18.斜度符号是，锥度符号是。
0102A19.圆弧连接是把和另一线段(直线或圆弧) 。
0102A20.平面图形的线段分为、、。
0102A21.具有定形尺寸而无定位尺寸的线段叫。
0102A22.图样中书写的文字、数字、字母都必须做到、、、。
0102A23.汉字应采用，并写成。
0102A24.在同一图样中，同类相应线的宽度。
0102A25.尺寸线终端形式有和。
0102A26.尺寸界线表示尺寸的、位置。
0102A27.EQA的含义是。
0102A28.C2的含义是。
0102A29.尺寸线用绘制，不能用代替。
0102A30.标注尺寸数字时，垂直尺寸数字字头，水平尺寸数字字头。
0103A01.投影法分为和。
0103A02.平行投影法分为和。
0103A03.直角三角形法中包括的要素有、、、。
0103A04.两投影面体系是由互相垂直的面和面构成的。
0103A05.在点的投影图中，点的水平投影与正面投影的连线。
0103A06.点的面投影到X轴的距离等于空间点到距离。
0103A07.空间点到正面的距离等于水平投影到距离。
工程制图考试题及答案
工程制图考试题及答案一、选择题（每题2分，共20分）1. 工程制图中，尺寸线通常使用什么线型？A. 粗实线B. 细实线C. 虚线D. 点划线答案：B2. 标准A4图纸的尺寸是多少？A. 210mm x 297mmB. 297mm x 420mmC. 420mm x 594mmD. 594mm x 841mm答案：A3. 在工程制图中，哪个视图显示了物体的顶部？A. 前视图B. 俯视图C. 左视图D. 右视图答案：B4. 以下哪个不是工程制图中的投影法？A. 第一角法B. 第三角法C. 正投影法D. 斜投影法答案：C5. 在工程制图中，标注直径尺寸时，应该使用哪种符号？A. 圆圈B. 圆圈加斜线C. 圆圈加点D. 圆圈加横线答案：B6. 工程制图中，哪个符号表示中心线？A. 点划线B. 虚线C. 细实线D. 粗实线答案：A7. 在工程制图中，哪个符号表示孔？A. 圆圈B. 圆圈加斜线C. 圆圈加点D. 圆圈加横线答案：A8. 工程制图中，哪个符号表示倒角？A. 圆圈B. 圆圈加斜线C. 圆圈加点D. 圆圈加横线答案：B9. 在工程制图中，哪个符号表示半径？A. 圆圈B. 圆圈加斜线C. 圆圈加点D. 圆圈加横线答案：C10. 工程制图中，哪个符号表示粗糙度？A. 圆圈B. 圆圈加斜线C. 圆圈加点D. 圆圈加横线答案：D二、填空题（每题2分，共20分）11. 工程制图中，常用的比例有1:1、1:2、1:5、1:10、1:20、1:50、1:100等，其中1:1表示______。
答案：实际大小12. 在工程制图中，______是表示物体长度的基本单位。
答案：毫米13. 工程制图中，______是用来表示物体深度的视图。
答案：侧视图14. 工程制图中，______是用来表示物体高度的视图。
15. 在工程制图中，______是用来表示物体宽度的视图。
答案：俯视图16. 工程制图中，______是用来表示物体倾斜度的视图。
工程制图习题及解答
On the evening of July 24, 2021
Courseware template
• 2-32 求立体的侧面投影。 • 2-33 求立体截切后的水平 投影。
On the evening of July 24, 2021
答案
Courseware template
• 2-32 求立体的侧面投影。 • 2-33 求立体截切后的水平 投影。
On the evening of July 24, 2021
Courseware template
• 2-19 判别两直线是否垂直。
（1）
（2）
（3）
（4）
On the evening of July 24, 2021
答案
• 2-19 判别两直线是否垂直。
（1）
（2）
（3）
Courseware template
点G的下方。
On the evening of July 24, 2021
答案
Courseware template
（3）EF是正垂线，在H面上方20mm处。 （4）GH是正平线，长度为25mm, 点H在 点G的下方。
On the evening of July 24, 2021
Courseware template
• 2-12 在相交两直线AB、BC 所确定的平面内取一点K， 使其距H面15毫米，距V面 20毫米。
On the evening of July 24, 2021
答案
Courseware template
• 2-11 补全平面多边形的两 面投影。
• 2-12 在相交两直线AB、BC 所确定的平面内取一点K， 使其距H面15毫米，距V面 20毫米。
工程制图试题及答案
工程制图试题答案（3）
一、填空题（20分）
1、根据直线在投影面体系中对3个投影面所处的位置不同，可将直线分为一般位置的直线,投影面平行线，投影面垂直线三种。
2、轴测图中常用的有正等轴测图, 斜二轴测图两种。
3、图纸的基本幅面有Ao —, A2 , A3 , A4 5种。
图纸幅面加长由基本幅面的短（长、短）边成整数倍增加得出。
4、根据断面图的配置不同，可将断面图分为移出断面图和重合断面图。
5、齿轮的绘图规定，单个齿轮齿顶圆和齿顶线用粗实线线绘制,分度圆和分度线用
细点划线线绘制，齿根圆和齿根线用细实线线绘制,也可省略不画。
6、城市排水工程包括根据污水种类不同分为城市污水排水工程，和城市雨水排水工程。
7、电气制图从工程制图角度来说主要分电路图，简图，电气施工图三类。
二、根据立体图画三视图（10分）
三、过A点作直线AB与MN平行,
四、补画第三试图（10分）
五、标注尺寸（尺寸数字从图中量取，取整数）（20分）
六、根据物体的三视图，画出正等轴测图（10分）
七、将下列主视图改画全剖试图（20分）
单纯的课本内容，并不能满足学生的需要，通过补充，达到内容的完善
教育之通病是教用脑的人不用手，不教用手的人用脑，所以一无所能。
教育革命的对策是手脑联盟，结果是手与脑的力量都可以大到不可思议。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机电3+2《工程制图》试题库7
考生须知：
1．本试卷分问卷和答卷两部分，满分100分，考试时间90分钟。
2．在答题卷密封区内请写明校名.姓名和学籍号。
3．全部答案都请做在答题卷标定的位置上，务必注意试题序号与答题序号相对应，直接做
题号一二三四五六七八九十总分满分11154486308410100
一、选择题（每小题0.5分，共11分）
1.在中心投影法中，物体的投影（）
A.总比实物大
B.总比实物小
C.其大小和投影中心与投影面之间物体所在的位置无关
D.与实物同样大小
2.平行投影法有（）
A.中心投影法
B.正投影
C.斜投影
D .B+C
3.图所示投影为（）投影
A.正
B.斜
C.中心
D.点
4.在机械制图中，若投影线与投影面（），则称为（）投影法
A平行/斜B平行/平行C垂直/正D平行/正
5.在机械制图中，广泛采用的（）投影法属于（）投影法
A.正/平行
B.斜/中心
C.正/中心
D.斜/平行
6.图所示局部斜视图是利用（）投影法所得到的视图
A.斜
B.正
C.中心
D.旋转
7.国家标准规定的图纸幅画中，（）最大，（）最小
A.A5/A1
B.A5A0
C.A1A5
D.A0A5
8.点划线不可用于（）
A.轴心线
B.对称中心线
C.移出剖面的中心线
D.假象投影轮廓线
9.在视图中，粗实线用于（）
A.可见轮廓线
B.不可见轮廓线
C.特殊要求线
D.分界线
10.细实线不可用于绘制（）
A.尺寸线
B.尺寸界限
C.剖面线
D.轴线
11.断裂处的边界线，可用于（）表示
A .波浪线 B.细实线 C.双点划线 D.点划线
12.视图中，不可见轮廓线用（）表示
A .双点划线 B.细实线 C.点划线 D.虚线
13.画三视图中，对物体上看见的轮廓用（）表示，对看不见的轮廓线用（）表示，对轴线和中心线用（）表示
A.粗实线/点划线/虚线
B.虚线/点划线/虚线
C.点划线/虚线/粗实线
D.粗实线/虚线/点划线
14.虚线，点划线与任何图线相交时，应在（）处相交，而不应在（）处相交
A.线段/线段 B .线段/空隙 C.空隙/空隙 D.空隙/线段
15.点划线首末端应是（），而不是（），并应超出图形（）mm
A.短划/线段/10
B.线段/短划/10
C.线段/短划/3-5
D.都不对
16.视图上的对称中心线应采用（）
A.细实线
B.虚线
C.点划线
D.双点划线
17.机械制图中，机件上的可见轮廓线用（）表示
A.粗实线
B.细实线
C.虚线
D.波浪线
18.在机械制图中，轴线应用（）表示
A .虚线 B.点划线 C.细实线 D.双点划线
19.视图中，假想轮廓线用（）表示
A.系点划线 B .双点划线 C .粗点划线 D.虚线
20.在装配图中，运动零件在极限位置时的外形轮廓线用（）表示
A. 波浪线
B.双折线
C.双点划线
D.粗点划线
21.当粗实线与虚线重叠时，应画（）线，虚线与点划线重叠时，应画（）线
A.粗实/虚
B.粗实/点划
C.虚/点划
D.虚/虚
22.不可划细实线的是（）
A.断裂处的边界线 B .螺纹的牙底线C.齿轮的齿根线 D.剖面线
二、填空题（每空格0.5分，共15分）
1.剖视图的种类可分为视图. 视图和局部剖视
2.金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成角，互相平行，间隔均匀的线。
3.剖切面的种类可分为剖切面. 的剖切面.几个相交的剖切面。
4.当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以为界，一半画成剖视图，一半画成。
5.机件的某一部分向基本投影面投影而得的视图称为视图，其断裂边界应以线表示。
6.在局部剖视图中，波浪线不能与轮廓线，也不能轮廓线之外。
7.假想用剖切平面将机件的某处切断，仅画出断面的图形，称为，简称。
8.画在视图轮廓线之外的断面，称为断面；画在视图轮廓线之内的断面，称为断面。
9.移出断面的轮廓线用线绘制；重合断面的轮廓线用线绘制。
10.当视图的轮廓线与重合断面的轮廓线时，视图的轮廓线仍需完整的画出，不可。
11.将机件的部分结构，用大于原图形所采用的比例画出的图形，称
为图；放大部位用线圈出。
12.肋板、轮辐及薄壁结构，剖切时，一律不画剖面线，并用线将它
们与相邻结构分开。
13.较长机件采用折断画法后，其长度应按标注尺寸，断裂边缘常
用线画出。
14.按一定规律分布的相同结构，只需画出几个完整的结构，其余用线相连或标
明中心位置并注明。
15.局部放大图上标注的比例是指的线性尺寸与相应要素的线性尺寸
之比。
三、参照示意图，作斜度并标注（共5分）
五、按照1:1抄画下列图形，并标注尺寸（共8分）
六、已知A点坐标（30，15，20），且B点在A点之右20，之后15，之下10。
（共6分）
七、补图补线（每小题4分，共24分）
八、根据三视图画轴测图，尺寸在图中量取并取整数（共8分）
九、补全漏标尺寸（共4分）
十、补画第三视图，并作出立体表面上点的另两个投影（共10分）。
