无铅制造之锡须风险
锡须生长影响因素及预防措施方案
温度对锡须生长的影响
影响程度
温度是影响锡须生长的主要因素之一。适宜的温度范围可 以促进锡须的正常生长，而过高或过低的温度则可能导致 锡须生长的异常。
生长机制
在适宜的温度下，锡原子能够获得足够的能量进行表面扩 散，从而形成锡须。而在高温条件下，锡原子表面扩散速 度加快，可能导致锡须生长速度加快。
预防策略
预防策略
减少或避免锡产品受到机械应力的作用。在生产和加工过程中，采取 适当的操作和控制措施，确保锡产品不受到过大的机械应力。
03
锡须生长的预防措施
合理控制温度和湿度
温度控制
保持适宜的温度范围，避免过高或过 低的温度对锡须生长的影响。在高温 环境下，锡须生长速度会加快，因此 需要控制温度以减缓锡须的生长。
振动和冲击控制
减少产品或组件在运输、使用过程中受到的振动和冲击，可 以降低机械应力对锡须生长的影响。合理设计和选择包装材 料，提供良好的缓冲和保护，能够减少振动和冲击引起的锡 须生长问题。
选择抗锡须生长的材料和工艺
抗锡须材料选择
采用抗锡须性能良好的材料，如添加特定的合金元素或采用特殊的表面处理工 艺，能够提高材料的抗锡须生长能力，减少锡须的生长倾向。
效果评估
对采取湿度控制措施后的 锡须生长情况进行观察， 评估湿度控制策略的效果 。
案例三：采用抗锡须生长材料的应用实践
材料选用原则
阐述选用抗锡须生长材料的原则，如耐腐蚀性、 抗氧化性等。
材料应用实践
方法、效果等。
长期性能评估
对抗锡须生长材料在长期使用过程中的性能进行 评估，验证其稳定性和可靠性。
清洗与存储
在PCB板的生产过程中，应定期清洗板面，去除可能导致锡须生长的污 染物。同时，存储时应保持干燥通风，避免潮湿环境加速锡须生长。
电子产品中的锡须现象与危害

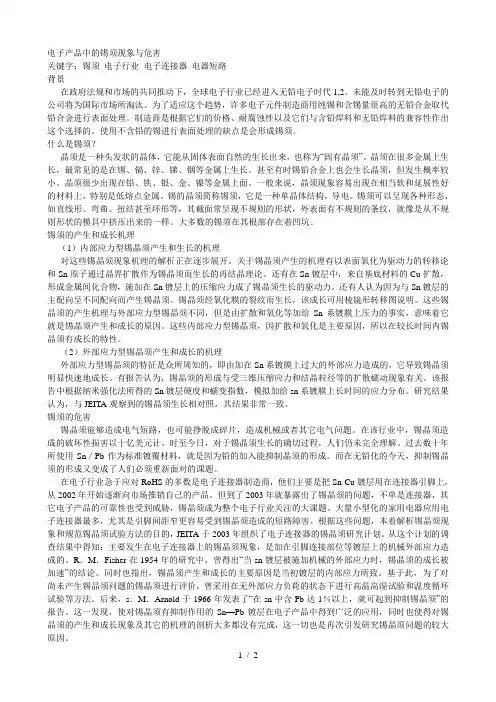

电子产品中的锡须现象与危害关键字：锡须电子行业电子连接器电器短路背景在政府法规和市场的共同推动下，全球电子行业已经进入无铅电子时代1,2。
未能及时转到无铅电子的公司将为国际市场所淘汰。
为了适应这个趋势，许多电子元件制造商用纯锡和含锡量很高的无铅合金取代铅合金进行表面处理。
制造商是根据它们的价格、耐腐蚀性以及它们与含铅焊料和无铅焊料的兼容性作出这个选择的。
使用不含铅的锡进行表面处理的缺点是会形成锡须。
什么是锡须？晶须是一种头发状的晶体，它能从固体表面自然的生长出来，也称为“固有晶须”。
晶须在很多金属上生长，最常见的是在锡、镉、锌、锑、铟等金属上生长。
甚至有时锡铅合金上也会生长晶须，但发生概率较小。
晶须很少出现在铅、铁、银、金、镍等金属上面。
一般来说，晶须现象容易出现在相当软和延展性好的材料上，特别是低熔点金属。
锡的晶须简称锡须，它是一种单晶体结构，导电。
锡须可以呈现各种形态，如直线形、弯曲、扭结甚至环形等，其截面常呈现不规则的形状，外表面有不规则的条纹，就像是从不规则形状的模具中挤压出来的一样。
大多数的锡须在其根部存在着凹坑。
锡须的产生和成长机理（1）内部应力型锡晶须产生和生长的机理对这些锡晶须现象机理的解析正在逐步展开。
关于锡晶须产生的机理有以表面氧化为驱动力的转移论和Sn原子通过晶界扩散作为锡晶须而生长的再结晶理论。
还有在Sn镀层中，来自基底材料的Cu扩散，形成金属间化合物，施加在Sn镀层上的压缩应力成了锡晶须生长的驱动力。
还有人认为因为与Sn镀层的主配向呈不同配向而产生锡晶须。
锡晶须经氧化膜的裂纹而生长，该成长可用棱镜形转移图说明。
这些锡晶须的产生机理与外部应力型锡晶须不同，但是由扩散和氧化等加给Sn系镀膜上压力的事实，意味着它就是锡晶须产生和成长的原因。
这些内部应力型锡晶须，因扩散和氧化是主要原因，所以在较长时间内锡晶须有成长的特性。
（2）外部应力型锡晶须产生和成长的机理外部应力型锡晶须的特征是众所周知的，即由加在Sn系镀膜上过大的外部应力造成的，它导致锡晶须明显快速地成长。
无铅纯锡电镀中的若干问题
剂 ,加速二价锡的氧化 ,加速镀液的混浊 。催化性杂 质的影响见表 2。
表 2 催化性杂质的影响
c (催化性物质 ) /
( g·L - 1 )
4. 0
0. 8
0. 2
0
变黄或混浊时间 t/ h (50 ℃)
22
41
30天
14 黄 ,微混 稍黄 稍黄 ,澄清

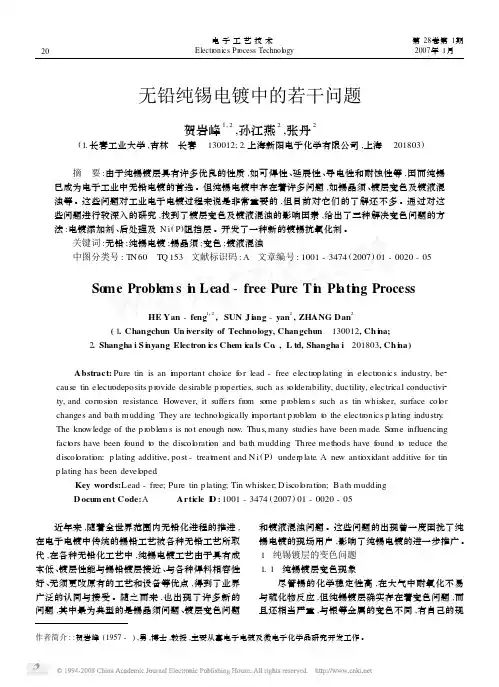

HE Yan - feng1, 2 , SUN J iang - yan2 , ZHANG Dan2 ( 1. Changchun Un iversity of Technology, Changchun 130012, Ch ina; 2. Shangha i S inyang Electron ics Chem ica ls Co. , L td, Shangha i 201803, Ch ina )
关键词 :无铅 ;纯锡电镀 ;锡晶须 ;变色 ;镀液混浊 中图分类号 : TN 60 TQ 153 文献标识码 : A 文章编号 : 1001 - 3474 (2007) 01 - 0020 - 05
Som e Problem s in L ead - free Pure T in Pla ting Process
22
电 子 工 艺 技 术 第 28卷第 1期
纯水加喷淋对控制变色有很大作用 。定期更新中和 液 。采用适当的后处理液 。 1. 3. 2 控制变紫的方法 1. 3. 2. 1 引入阻挡层
在铜基材与锡镀层之间增加一层 N i或 N i - P 层 。阻挡基材中的 Cu等金属扩散进入 Sn镀层中 。 加快处于熔融状态 Sn的固化 ,减少熔融态 Sn在空 气中的氧化 。 1. 3. 2. 2 后处理液
无铅锡条的性能特点及注意事项
无铅锡条的性能特点及注意事项
无铅锡条采用高标准工艺流程生产，能有效地加入抗氧化性能，使用过程中锡渣少，同时由于产品本身不含危害物质，对环境无污染等,无铅焊锡条是Sn(锡)、Cu(铜)的共晶合金,共晶温度为227℃,比传统的Sn/Pb钎料高出34℃。
无铅焊锡条主要具有以下性能：强度高，具有良好的力学性能和焊点可靠性对杂质的敏感性低，性能稳定符合欧盟指令要求适合各种焊接工艺，能广泛应用于各种铜管、铜元器件的焊接。
无铅锡条使用注意事项：
1、锡条熔点：锡条的熔点与作业温度相关，这是由合金成分本身所决定的。
如：常用的锡铜合金的熔点为227度，作业温度一般在270-300之间，而3.0银无铅锡条的熔点为217度，作业温度一般在260-280之间。
2、焊锡炉：一定要使用无铅环保焊锡炉，不能与有铅炉混用。
3、无铅助焊剂：无铅锡条要配合无铅助焊剂同时使用。
无铅助焊剂要求要能耐得住高温条件，活性要好，要免清洗型的无铅助焊剂。
4、液面高度：焊锡炉熔锡后要保持一定液面的高度，锡槽里面不能太少锡，必要时需往锡槽加入无铅锡条。
无铅喷锡优缺点
降低废弃物处理成本
无铅喷锡材料在使用后可以回收再利 用，降低了废弃物处理成本。
安全性
减少火灾风险
无铅喷锡材料在高温下不易燃烧，降低了的有害气体较少， 提高了生产安全。
符合安全标准
无铅喷锡材料符合相关安全标准和规范，确保了 生产和使用过程中的安全性。
新材料和新技术的应用
研究和开发新的无铅喷锡材料，探索新的加工技术，以满足不断变 化的市场需求。
环保法规推动
严格限制铅的使用
随着全球环保意识的提高，各国政府 纷纷出台严格的环保法规，限制或禁 止在电子产品中使用的铅含量，推动 了无铅喷锡技术的发展和应用。
绿色生产的需求
消费者对环保和健康的要求越来越高 ，促使企业更加注重产品的环保性能 ，采用无铅喷锡技术成为电子制造行 业的必然趋势。
提高操作人员技能水平，提升产品质量
培训和教育
加强对操作人员的培训和教育，提高他们的技能水平和环保意识，确保无铅喷锡工艺的正确实施和产 品质量。
质量管理体系的建立和完善
建立和完善质量管理体系，对无铅喷锡的生产过程进行全面监控和管理，确保产品质量的稳定性和可 靠性。
感谢您的观看
THANKS
市场接受度提高
市场需求增长
随着电子产品的广泛应用，市场 对无铅喷锡技术的需求不断增长 ，推动了该技术的普及和应用。
成本降低
随着技术的进步和规模化生产， 无铅喷锡技术的成本不断降低， 使得更多的企业能够采用该技术 ，提高了市场接受度。
05 无铅喷锡的未来展望
技术进步带来更广阔的应用前景
1 2
不断改进的工艺技术
加工难度大
无铅喷锡的熔点较高，加工温度范围 较窄，对加工设备的性能和操作要求 较高，加工难度较大。

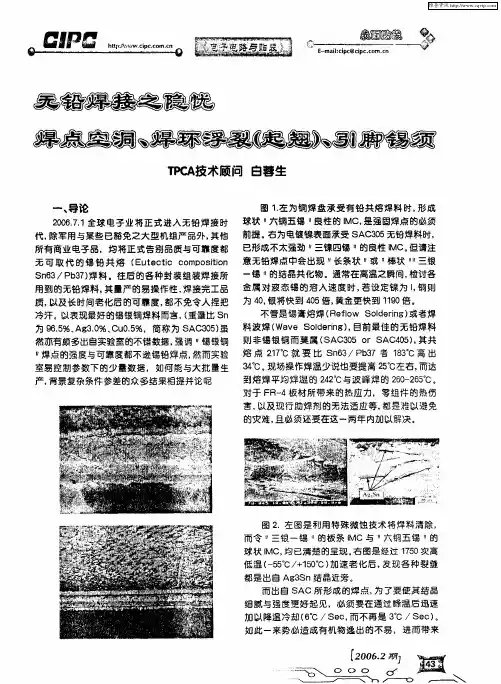

无铅焊接之隐忧焊点空洞、焊环浮裂(起翘)、引脚锡须
毫 ｐ ｈ ｗｉｏｒ ｎ ｗｃ． ｐ ．．ｃ ｃｃ ｌ ｐｒ ｎ
Ｅ ｍａ１ ｉ ＠ｃｐ．ｏ ．ｎ — ＿ｃ ｃ ．ｃｃ ｒ ｃ ．ｐ ｎ
Ｔ Ｃ 技术顾问 白蓉生 ＰＡ
一
、
导 论
图 １左为铜焊 盘承受有 铅共熔 焊料 时， ． 形成
六铜五锡 ・ ， 良性的 ＩＣ 是强固焊点 的必须 Ｍ ， ２ｏ ．． 全球 电子业将正 式进入无铅焊接 时 球状 ” ｏ６ １ ７ 右为电镀镍表面承受 Ｓ Ｃ ０ 无铅焊料时， Ａ ３５ 代， 除军用与某些 已豁免之大型机组产 品外 ， 其他 前提 。 Ｉ 三镍四锡 ” 的良性 ＩＣ。 Ｍ 但请注 所有商业电子 品，均将正 式告 别品质与可靠度部 已形成不太强劲 ｌ 长条状 ” ” 或 棒状 ” 三银 ” 无 可取 代 的锡 铅 共 熔 （ ｕ ｅ ｔ ｏ ｐ ｓ ｉ 意无铅焊点中会出现 ” Ｅ ｔ ｃｉ ｃ ｍ ｏ ｉｏ ｃ ｔｎ 锡” 的结晶共化物。通常在高温之瞬间， 检讨各 Ｓ ６ ／Ｐ ３ ） ｎ ３ ｂ７ 焊料 。往后 的各 种封装 组装焊 接所 若设定镍 为 ｌ 则 ， 铜 用到 的无铅焊料， 其量产的易操作性 、 接完工品 金属对液态 锡的溶入 速度时 ， 焊
也从基材上翘起 ， 极少在有铅焊接中发生过。至于 锡须则几乎 已成为高纯度镀锡 与焊锡难 以避免的
宿命，本文将针对此三项 与焊接有关 的缺 陷加以 探讨 ， 期能在排解积较小， 而且又是 利用 电镀镍为承接基地，故其介面在后续使用中
都 是 出自 Ａｇ Ｓｎ结 晶近 旁 。 ３ 而 出自 ＳＡＣ 所 形 成 的焊 点 ， 了要 使 其 结 晶 为 细 腻 与 强 度更 好 起 见 ，必须 要在 通 过 峰 温 后 迅速 加 以 降 温冷 却 （ ℃ ／Ｓｅ ， 不 再 是 ３Ｃ／Ｓｅ ） ６ ｃ而 ￣ ｃ 如 此 一 来 势必 造 成有 机 物 逸 出 的不 易 ，进 而 带 来
无铅电子元器件的锡须风险评估与对策分析
Ｉ 沉积设 训
内应 力 衬 底 材料 摹 底
能造成桥接短路。 ｄ ）真空金属蒸汽电弧
．
口
｝ ’
ｌ
～ 二Βιβλιοθήκη 在真空 （ 或低气压）条件下 ，当锡须 传送较大的电流 （ 几个安培） 或 电压 （ 大于 ｌ ）时 ，锡 ２Ｖ 须将蒸发成离子而产生 电弧
图 ２锡 须 生 长 机 理
放 电 ，传送 电流可 高达 ２０ ０ Ａ 。电弧依靠 镀层 表面 的锡
来维持 ，直到消耗完毕或停
９
１ ０ １ １
Ｓ— ｎ ｎＭ
ｓ— ｂ ｘ ｎｓ— Ｓ— Ｃ ｎＡ ｕ
仅１ 个研究报告
有严重的 晶须倾 向
少量 观测数据 薄膜 电容与高温焊料的应 用 极 少数 据 一个未公开 的现场应用记 录 严重的晶须倾 向
该机制认为扩散运动产生 的位错是 晶须 生长的源头。晶须邻近区域的表面的氧化过 程而产生反 向表面张力 ，降低表面 自由能 ， 为其生长提供驱动力 。有研究得 出这样 的结
镀 层 的 电镀 化 学工 艺 、镀 层 特性 、 基 片特 性 、外 部 应 力 、组 装 工 艺
以及存储环境 条件 （ 见图 ３ 。其 ）
图 １ ｎ Ｘ合 金 晶须 的 Ｓ Ｍ 图 Ｓ — Ｅ
中 ．电镀 条件 、镀层厚度 、基体 材料 、晶粒结构以及存储环境条件尤为敏感 ，对锡
出现 大 量 晶须
该机制认为锡原子趋向于从高应力区运
动 向低 应 力 区 ．从 而形 成 晶须 生 长 的压 应力
梯度 。晶须从 表 面氧化层 薄弱 的破 裂处 长
出 ，局部 压应 力 得 到 释放 。例 如 ：Ｃ ６ｎ 金 ｕ Ｓ
属间化合物 （ Ｃ Ｉ ）的形成 ，是 Ｃ ／ 镀层结 Ｍ ｕｎ Ｓ
无铅焊锡报告范文
无铅焊锡报告范文一、引言无铅焊锡是一种替代有害铅锡合金的环保焊接材料。
随着环保意识的提高和相关法规的实施，无铅焊锡在电子制造业中的应用越来越广泛。
本报告将对无铅焊锡进行综合介绍，并分析其优点和局限性。
二、无铅焊锡的定义和特点无铅焊锡是一种以锡为基本成分，不含铅元素的焊接材料。
其特点如下：1.环保：不含有害的铅元素，能够有效减少对环境的污染。
2.健康：无铅成分不会对人体健康产生负面影响，保护操作人员的身体健康。
3.物理性能：无铅焊锡具备良好的物理性能，如低熔点、良好的可塑性和导热性能等，适用于各种类型的焊接工艺。
三、无铅焊锡的应用领域无铅焊锡广泛应用于电子制造业的各个环节，包括以下方面：1.电子元器件制造：无铅焊锡可以用于电子元器件的表面贴装、通过孔(PTH)连接等工艺。
2.电子产品组装：无铅焊锡可用于电子产品的组装和互连部分。
3.电子维修：无铅焊锡也适用于电子产品的维修和改装过程中的焊接作业。
四、无铅焊锡的优点1.环保：无铅焊锡不含有害的铅元素，对环境的污染较小，符合现代环保要求。
2.健康：无铅焊锡不会对人体健康产生负面影响，降低了操作人员的健康风险。
3.可靠性：无铅焊锡具备良好的焊接性能和持久性能，保证焊接连接的可靠性。
4.成本：虽然无铅焊锡的生产成本较高，但其应用过程中可以减少工艺步骤和减少废品率，从长远来看可以降低成本。
五、无铅焊锡的局限性1.焊接温度：与传统铅锡焊锡相比，无铅焊锡的熔点较高，需要采用更高的焊接温度。
这对一些敏感的电子元器件来说可能会有损害风险。
2.力学性能：由于无铅焊锡的物理性能与传统锡铅焊锡有所不同，焊接连接的力学性能可能存在一定的变化。
3.还原性：无铅焊锡在还原性方面较差，焊接过程中需要采用合适的气氛保护。
4.维修和再制造：由于无铅焊锡的使用要求较高，维修和再制造过程中需要更加专业的技术和设备支持。
六、结论无铅焊锡作为一种环保焊接材料，在电子制造业中的应用前景广阔。
尽管其具有许多优点，如环保、健康和可靠性等，但也存在一些局限性，如焊接温度、力学性能和还原性等。
无铅制造之锡须风险
34
1.5.5.6 锡須评价使用方法(1)
JEDEC STANDARD JESD22A121 Measuring Whisker Growth on Tin and Tin Alloy Surface Finishes
无铅元器件与PCB技术
Technology on Components & PCB for Lead-free Process
锡须风险
1
1.5.5 锡须风险
锡须的由来
Leading Component Finishes主要的无铅可焊性涂层
38
SEM检查锡须时注意与枝晶的区别（1）
39
SEM检查锡须时注意与枝晶的区别（2）
40
PTH Leaded Components: (e.g., PGA) Sn (either plate or dip) SMT Leaded Components: (e.g., PQFP) Matte-Sn (for short life cycle applications) Matte-Sn with Ni barrier underlayer* Solder Balled Components: (e.g., PBGA) Sn4wt%AgCu Discrete Components: (e.g., chip resistor) Matte-Sn
26
1.5.5.1 纯锡镀层的主要问题
锡须的产生与锡须特征 1. 纯锡单晶，最长可达>10mm 2. 典型大小：1～3微米×300微米 3. 锡须的主要形状： Filament/Nodule/Column/Hillock 4. 危险：可导致将来短路的可靠性问题
无铅焊接工艺中常见缺陷及防止措施(2)
层 ，并产 生扭 曲晶界 。由 于 电镀 制造 商不 能对 晶界 扩散
过程做 任何 可行 的控 制 ，没 有 办法沉 积单 晶锡 膜 ，所 以
无法 抑制晶 须的形 成和 生长 。
在高 密 度组装 状 态 （ 元件 间距１０ ｍ），各 种各 样 ０ｕ
Ｃ●
垦
■■
．
．
‘ ． ’ ４
蚕 ２锡 生 试 ． 须 长验 ２
图产不长生 Ｃ ３生规的内 ｕ 机则Ｍ压 Ｓ 理生Ｃ力 ｎ 晶 Ｉ 须 产
表 类须生理观试方 １ 锡产机及察验法 三 检标：Ｔｕ 测准小５ ｏ ｍ
依 据 标准 试验方法 （ 扫面电镜 榆杳 ） ！ 试 Ｊ Ａ Ｎ ＭＩ ２ ￣ ５ ５ ±２ ％Ｒ ， ０ Ｊ时 Ｅ ／ Ｅ ０Ｃ～２ ℃ ５ ５ Ｈ１ ０， Ｔ ０ 、 ＪＩ ／ Ｅ 一 ５（ 一 ０（～＋ ５（ 循环／ ＼ Ｅ Ａ Ｎ ＭＩ ５ 。／ ４ 。 Ｔ ＝ ＝ ８。 ＝３ ｄ ｆ ０ ０循环 ｌ ￣，１０
热 冲击 锡须 Ｃ Ｅ 匹配 弓 起 内应力 Ｔ不
４ ０
Ｗ Ｗ Ｗ ． ＰＣ． Ｃｌ ＣＯＭ ． ＜＜… … ・ ・ ＣＮ ・ … … … … … ・・ ・ … ・ ・
维普资讯
ｌ 盈 表面贴 装■ ■ ｌ 目
２３解 决措 施 ．
存在 应力 梯度的 情况 下 ，锡原 子就通 过 晶界扩 散和 体 扩散 （ 度 超 过８ ～１０Ｃ）来 传输 ，一 般 于 薄膜 表 温 ０ ０￣
工艺 生产 中一般 采取 以下措 施来 防止 晶须 的生长 ：
（ ）控 制 电镀 工 艺 ，降低 杂质 和 污 染 物 的标 准 级 １ 别 ，避 免镀层 表面 损伤 。 （ ）纯锡 镀层 在２ ２ ４小 时 内进 １ １０Ｃ 化 处理 １ ２ ５ ￣老 小 时或 回流 以消 除应 力 。 （ ）毛锡 镀层 厚 度大 于８ ｍ，推荐 １ ｕ 。毛 锡 碳 ３ ｕ ０ｒ ｎ 含 量较 亮锡 低 ，具有 较大 晶 粒尺 寸 ，一 般 大于２ ｍ，典 ｕ 型 为３ ｕ 多 边形 晶粒 。 表２为亮 锡 和毛 锡 工 艺 特 点 ～８ ｍ 对 比 。高 的 含 碳 量 容易 导致 晶格 变 形 而 引 起 高 的 内 应
锡须危害及其预防评估措施
锡须危害及其预防评估措施摘要：随着无铅工艺的推广，锡镀层的锡须生长已成为一个值得重视的问题。
锡须引起的短路失效在电子领域的危害重大，但现阶段人们还无法从根源上阻止锡须生长。
针对锡须生长机理，我们推出常温常湿、高温高湿和温度循环三个环境应力激发试验，用于提前评估产品的锡须生长情况，减少后续使用过程中锡须过度生长引起产品功能失效的情况。
关键词：无铅工艺锡须环境应力激发试验1、引言随着绿色环保意识的日益加深，欧盟在2003年颁布了《关于在电子电气设备中限制使用某些有害物质指令》【1】，全球范围开始走向了无铅化的工艺流程。
电子行业中的锡铅焊料逐渐被无铅焊料代替，但随之而来的是许多新的可靠性问题，其中最典型的为锡须生长问题。
晶须是指金属表面生长出的细丝状金属，最常见的为焊锡镀层或锡焊点表面生长的锡晶须。
锡须产生的危害大致分为以下四种情况【2】：低压条件下，较小的电流可以在相邻两个不同电势区域产生持久稳定的短路；在高压条件下，可以瞬间熔断锡须造成瞬间短路；在航天器的真空环境中，锡须短路会导致金属蒸发放电，形成一个稳定的等离子电弧，使电子设备失效；在振动环境中，锡须易脱落从而引发电路短路。
1951年，Compton、Mendizza和Arnold【3】发现了锡须导致电路短路引发电容器失效的问题，将锡须正式引入人们的视场。
1986年，F15战斗机雷达因锡须产生的短路引发失效。
2000年，爱国者Ⅱ导弹由于镀锡引脚长出引发短路的锡须而出现事故【4】。
种种迹象表明锡须问题的预防将成为无铅化进程中的重要环节。
锡须生长是一个受内部应力影响的自发过程，且和外部环境条件密切相关。
本文通过三个环境试验来施加三种不同的应力，用于评估产品的抗锡须生长能力。
最大限度排除产品后续使用过程中生长锡须引发短路失效的可能。
2、试验验证2.1 常温常湿条件以Cu基底焊Sn为例，焊接完成后存放于常温常湿条件下，Cu会向Sn晶界扩散并形成金属间化合物Cu6Sn5，并相应产生压缩应力，促使锡须的形成。
无铅化进程中的几个挑战
部分含铅和其他指定有 害物质（ ｝ ， Ｃ ， 汞 Ｉ 镉 ｄ 六价 ｇ 铬 Ｃ（ Ｉ， ｒ ） 多溴联苯 Ｐ Ｂ和多溴二苯醚 Ｐ Ｄ ） Ｖ Ｂ Ｂ Ｅ 的
元器件 ， 准确地说是在一定 的含量 以下 ， 镉最大 如 允许浓度为 １ ｐｍ， ０ ｐ 其他的为 ｌｏｐ 然而， ０ ｏｏｒ ￣． 减少
、 ．５ Ｎ ． ２ ｏ６ Ｎｏ ． ｖ ２ 彻
文章 编 号 ：０８—１ｏ （ｏ７ｏ １０ ４２ ２ｏ ｝６—０５ —０ ８４ ３
无 铅 化 进 程 中 的 几 个 挑 战
汪 之 琦
（ 海 交 通 大 学 微 电子 学 院 ． 海 ２Ｏ ３ ） 上 上 ００Ｏ
摘
要 ： 无铅化是整个电子行业绿色革命 中非常重要的一步 ， 本文简单 阐述 了无铅化的产生背
景， 工艺难题 ， 以及在改变过程 中出 现的可靠性 问题及其相 关的原理和研 究现状 ， 并介 绍了全球 化 背景 下 ， 国无铅 化 的发 展状 况 ． 各
关 键词 ： 无 铅化 ； 须 ； 锡 电迁移 ； 锡相 变 中图分 类号 ｉ Ｘ ８ ３３ 文 献 标识码 ｉ Ａ
随着家用 电子产品和个人电脑的普及 ， 人们的
力的迅速增长 ， 导致锡 原子沿 着 晶体边界进 行扩 散， 形成锡须 ． 是这种应力可能是几种不 同因素 但 造成的 ， 包括电镀化学 ， 扩散到电镀层 中、 或镀层本 身的其他金属元素 ， 连终端 的机械应力 ， 互 外部的 热应力 ， 物理损伤等等 ． 大量 的研究试验表明 ， 锡须增长主要取决于温 度和湿度 的变化 ． 通常 ， 温度是 ５ ℃以上 ， ０ 相对湿 度 ５ ％以上 ， ０ 锡须 的产生几 率和速度都会明显加 大． 另外 ， 焊料中锡含量也会影响锡须 的产生 ． 锡纯 度越高 ， 形成锡须 的机会就越大 ． 所以， 目前对锡须 生长测试使用的试验方法很多 ， 大多为温湿度相关 的环境试验 ， 此处列 出了其中的 ３ ， 种 如表 １ 所示 ．
无铅焊接工艺中常见缺陷及防止措施
无铅焊接工艺中常见缺陷及防止措施（2）摘要：无铅化电子组装中，由于原材料的变化带来了一系列工艺的变化，随之产生许多新的焊接缺陷。
本文针对“晶须”现象、离子迁移和元素污染三种缺陷进行了产生机理分析，并给出了相应的解决措施。
关键词：无铅；焊点；晶须；离子迁移；元素污染Solder Defects and Solutionsin Lead-free Soldering Technology（2）Shi Jianwei1, Wang Le, Liang Yongjun, Wang Hongping, Chai YongSun East Electronic Technology Company Lt.d, Shenzhen, 518103 ChinaAbstract: Changes of material bring a series of process problems in lead-free electronic assembly with occurrence of new solder defects. This paper analyzes causes and gives solution of solder defects for whisker, ion migration and element contamination.Key words: Lead-free, Solder Joint, Whisker, Ion Migration, Element Contamination1.引言无铅化制程导入过程中，钎料、PCB焊盘及元件镀层的无铅化工艺配合新焊剂使用逐步得到广泛应用，随之产生的各种焊接缺陷，比如“晶须”现象、离子迁移和元素污染等困扰着实际生产的顺利进行。
本文主要针对以上提到的几种主要缺陷进行原因分析并给出相应解决措施。
2.晶须晶须易发生在Sn、Zn、Cd和Ag等低熔点金属表面，其有不同的形式，如针状、小丘状、柱状、花状、发散状等，如图1所示，对产品质量影响最大的是柱状和针状，因为他们最容易导致电路短路。
无铅纯锡电镀晶须产生的原因和控制对策
能有效防止锡须生成的无铅纯锡电镀添加剂, 该添加剂具有结晶 细致、可焊性 好、消 耗量低、使 用维护容 易等优 点, 从
而建立了一种抑制锡须的有效方法, 同时解决了纯锡电 镀中的其它难题。介绍了控 制锡须的 其它一些有 效措施及 锡
须生长加速试验。
关键词: 无铅纯锡电镀; 锡须; 添加剂
中图分类号: TQ153. 13
近 年来, 人 们提出 了 Sn Bi、Sn Cu、Sn Ag、Sn Zn 等 或 者三元合金作 为代 替 Sn Pb 的可焊 性镀层, 但是 由于 材 料的相容性、毒性、高成 本、机械性 能、润湿性 能、老化 性 能等原因, 目前尚没有一种公 认的二 元或三元 合金可 以
2005 年 3 月
无铅纯锡电镀晶须产生的原因和控制对策
Abstract: Whisker problem must be firstly solved in developing a lead free pure tin electroplating process. The af fecting factors and mechanism of whisker forming were discussed. An additive for lead free pure tin electroplating that can effectively prevent whisker forming was developed, which has advantages of fine crystal, good solderability, low con sumption, easy operation, etc. And thereby an effective method for controlling whisker forming as well as the solutions for other difficult problems in pure tin electroplating was presented. Some other effective measures for controlling whisker forming and the accelerated test of whisker formation were also introduced.
烙铁头无铅焊接要注意的问题
烙铁头无铅焊接要注意的问题
烙铁头无铅焊接要注意的问题
一、无铅焊锡问题点:
熔点高（比Sn、Pb焊锡高30-40度）、锡丝不容易融化；
烙铁头消耗变快；
烙铁头氧化变快；
浸润性、延展性变差；
容易出现锡须、短路现象；
二、烙铁头消耗的原理：
镀铁层被锡丝中的锡侵蚀溶解；
烙铁头镀铁层与锡形成化合物；
无铅化后，焊接温度增加，增强烙铁头腐蚀；
三、无铅焊锡使用时的注意点：
1、烙铁头的温度管理非常重要
2、使用热回复性等热性能好的电烙铁；
在使用无铅焊锡进行焊接操作时，由于对零件的耐热性，安全作业的考虑，烙铁头温度的设定一般希望在350°——370°一下。
3、有必要选定最合适的烙铁头
根据电烙铁的不同焊接作业的不同，选择最合适的烙铁头是很重要的，合适的烙铁头可以降低（烙铁咀）的温度，增加作业的效率。
4、烙铁头的维护也非常重要：
◆与普通含水的海绵不同，需采用浸透助剂的金属丝，即不降低烙铁头的温度，又可以起到清洁的作用，还可以除去烙铁头表面的氧化物。
◆尽可能设定烙铁头的低温度。
◆10分钟以上不使用时，应切断电烙铁的电源。
无铅锡材使用规范
一﹑目的﹕规范锡材之作业安全和要求﹐使公司锡材作业有所依循。
二﹑范围﹕所使用之无铅锡丝﹑锡棒﹑錫膏。
三﹑权责﹕1. “廠內” 與 “外包”2. 廠內相关生产单位执行﹐IPQC 监督﹑查核执行情况﹔生產送品保檢驗。
3. 外包廠商﹐SQE 監督按以下作業落實﹐仓库配合收﹑發料作业﹐SQE 送品保检驗。
四﹑作业规范内容﹕1. 储存﹕锡材的保存期限和环境﹕室温下保存二年﹐需在阴凉处保存﹐避免火源﹑高温﹑阳光直射﹐需防水﹑防污染(包括无铅)。
2.使用﹕2.1.锡材使用的最高温度不得高于500℃。
2.2.在开锡炉后或每次填锡时待全部熔化后应搅拌锡﹐使其各成分均匀。
2.3.锡炉每镀一次锡后应刮净表面之氧化物﹐其刮出的氧化物应收集摆放于锡材报废区报废处理(其刮锡面使用之刮刀必需保持清洁)。
2.4.使用锡丝时所产生的废锡需收集摆放锡材报废区报废处理。
2.5.无铅高温锡棒(锡铜合金)外观呈棒状﹐颜色为银灰色且颜色发暗背面粗糙﹔ 图一2.5.1.无铅高温锡丝(锡银铜)外观丝状﹐颜色为银灰色﹔核准 审核 编制 製作日期无铅锡铜锡棒正面实物图无铅高温锡丝正面实物图无铅高温锡丝背面实物图图二2.5.2.无铅低温锡棒(Sn100%)外观呈棒状﹐颜色为银白色且表面光亮(图四为力创厂商)﹔图三2.5.3. 无铅低温锡丝(Sn100%)外观丝状﹐颜色为银白色﹔图四2.5.4核准 审核 编制 製作日期阿尔发无铅纯锡锡棒正面实物阿尔发无铅纯锡锡棒背面实物无铅纯锡锡丝正面实物图无铅纯锡锡丝背面实物图 外观状况力创无铅纯锡锡棒实物图圖五正面反面从液相识别2.5.5.无铅低温锡棒(100%BAR)熔点为232℃2.5.6.无铅高温锡棒(锡铜合金)熔点为227℃~340℃﹔ 2.5.7.无铅低温锡丝熔点为221℃ 2.5.8.无铅锡膏熔点为217℃ 2.6.仓库负责对有铅高温﹑低温锡丝锡棒和无铅高温﹑低温锡丝锡棒之库存标识与区隔﹑存放。
