DeviceNet现场总线协议讲解

DeviceNet现场总线协议讲解

场总线的两种有代表性的定义。

(l)ISA SP50中对现场总线的定义。

现场总线是一种串行的数字数据通讯链路,它沟通了过程控制领域的基本控制设备(即场地级设备)之间以及与更高层次自动控制领域的自动化控制设备(即车间级设备)之间的联系。

这里的现场设备指最底层的控制监测、执行和计算设备,包括传感器、控制器、智能阀门、微处理器和内存等各种类型的仪表产品。

(2)根据国际电工委员会IEC标准和现场总线基金会FF的定义:现场总线是连接智能现场设备和自动化系统的数字式、双向传输、多分支结构的通讯网路。

现场总线的本质含义表现在以下6个方面:a)现场通讯网路:用于过程以及制造自动化的现场设备或现场仪表互连的通讯网路。

b)现场设备互连:现场设备或现场仪表是指传感器、变送器和执行器等,这些设备通过一对传输线互连,传输线可以使用双绞线、同轴电缆、光纤和电源线等,并可根据需要因地制宜地选择不同类型的传输介质。

c)互操作性:现场设备或现场仪表种类繁多,没有任何一家制造商可以提供一个工厂所需的全部现场设备,所以,互相连接不同制造商的产品是不可避免的。

用户不希望为选用不同的产品而在硬件或软件上花很大气力,而希望选用各制造商性能价格比最优的产品,并将其集成在一起,实现“即接即用;用户希望对不同品牌的现场设备统一组态,构成他所需要的控制回路。

这些就是现场总线设备互操作性的含义。

现场设备互连是基本的要求,只有实现互操作性,用户才能自由地集成FCS。

d)分散功能块:FCS废弃了DCS的输入/输出单元和控制站,把DCS控制站的功能块分散地分配给现场仪表,从而构成虚拟控制站。

例如,流量变送器不仅具有流量信号变换、补偿和累加输入模块,而且有PID控制和运算功能块。

调节阀的基本功能是信号驱动和执行,还内含输出特性补偿模块,也可以有PlD控制和运算模块,甚至有阀门特性自检验和自诊断功能。

由于功能块分散在多台现场仪表中,并可统一组态,供用户灵活选用各种功能块,构成所需的控制系统,实现彻底的分散控制。

DeviceNet总线网络诊断介绍课件

DeviceNet总线网络诊断介绍课件
居等领域。
DeviceNet总线特点
开放性:DeviceNet总线是一种开放的现场总 线标准,允许不同厂商的设备进行互操作。
实时性:DeviceNet总线具有实时性,可以满 足工业控制系统对实时性的要求。
灵活性:DeviceNet总线支持多种传输介质, 如双绞线、光纤等,可以根据实际需求进行选择。
网络连接问题: 检查网络连接是 否正常,如有问 题,重新连接或 更换设备。
02
设备故障问题: 检查设备是否正 常工作,如有问 题,更换设备或 联系设备供应商。
03
网络配置问题: 检查网络配置是 否正确,如有问 题,重新配置网 络或联系网络管 理员。
04
数据传输问题: 检查数据传输是 否正常,如有问 题,检查数据传 输协议或联系软 件供应商。
系统。
DeviceNet总线网络支持多种设备 类型,如传感器、执行器、控制器 等,可以方便地实现设备之间的数
据通信和监控。
DeviceNet总线网络采用CAN (Controller Area Network)协 议,具有实时性、可靠性和灵活性。
DeviceNet总线网络广泛应用于 工业自动化、智能建筑、智能家
DeviceNet总线网络 优化
网络优化原则
01
减少网络延迟:优 化网络拓扑结构, 降低数据传输延迟
02
提高网络带宽:优 化网络带宽分配, 提高数据传输速率
03
保证网络稳定性: 优化网络设备配置,
提高网络稳定性
04
降低网络能耗:优 化网络设备能耗, 降低网络能耗成本
优化方法
减少网络延迟:优化 网络拓扑结构,缩短
可靠性:DeviceNet总线具有较高的可靠性, 可以保证工业控制系统的稳定运行。

CAN-bus现场总线基础教程【第7章】CAN总线应用层协议(DeviceNet)-DeviceNet网络的组建和配置(31)

CAN-bus现场总线基础教程【第7章】CAN总线应用层协议(DeviceNet)-DeviceNet网络的组建和配置(31)

文库资料 ©2017 Guangzhou ZHIYUAN Electronics Stock Co., Ltd.第7章 CAN 总线应用层协议——DeviceNet1.1 DeviceNet 网络的组建和配置DeviceNet 是20世纪90年代发展起来的,现阶段广泛应用于北美,亚洲等国家,以低成本、高效率、高性能、高可靠性等优点,在过程/工厂自动化占有主导地位。

我国工业自动化起步较晚,目前仍处于引进国外先进设备的阶段,这就要求我们不仅要了解DeviceNet 通信协议,同时能够使用现有的DeviceNet 设备组建一个适合的、特定应用的、稳定的DeviceNet 网络。

1.1.1 DeviceNet 主从站特点介绍在一个DeviceNet 网络中,主站是负责集中管理I/O 数据的设备,并具备UCMM(Unconnected Message Manager ,未连接报文管理)功能。

从站节点则是执行特定功能并将自己的I/O 数据传送给主站的设备,可以无UCMM 功能,但必须支持预定义主从显式报文连接。

● DeviceNet 从站特性DeviceNet 从站在网络中拥有唯一的节点地址,并且能独立完成特定的功能,例如I/O 设备、传感器、数据采集、电机控制等等。

对实时性要求高的数据通过I/O 连接进行传输,因此DeviceNet 从站应当支持至少一种I/O 连接,且每个DeviceNet 从站都有一个特定功能的应用对象类,该对象类描述了从站所具有的应用参数和功能。

● DeviceNet 主站特性DeviceNet 主站在网络所起的作用有别于DeviceNet 从站, DeviceNet 主站在网络中负责网络管理、从站配置以及数据处理,其并不一定具有特定的功能,但也有自己的独有的对象类和唯一的节点地址。

市场上主要有二种形式的主站,一种是可编程控制器(PLC )中的一个单元,它的内部集成了DeviceNet 的主站功能。

devicenet

devicenet
1 Bit = >帧启始位元 11 Bits = >讯息标识符(ID) 1 Bit = >远程需求(RTR)位元 6 Bits = >控制栏位 0-8 Bytes = >资料栏位 15 Bits = > CRC序列 1 Bit = > CRC分隔位元 1 Bit = >确认(ACK)位元 1 Bit = >确认分隔位元
谢谢观看
一致性测试
DeviceNet设备的制造商可透过一致性测试,宣告其产品和DevicNet规范相容。ODVA在全球有三个独立的测 试实验室,制造商可将其产品送交进行认证。
厂商在进行一致性测试前,需向ODVA进行注册供应商,索取供应商ID,再购买DeviceNet规范及一致性测试 的软件及对应的硬件界面卡。厂商可以自行测试其DeviceNet产品,在自行测试完成后提交ODVA的测试实验室再 作验证。若验证未通过,厂商需再进行修改及测试,直到通过测试实验室的独立验证为止。
devicenet
一种3 一致性测试
02 架构
DeviceNet是一种用在自动化技术的现场总线标准,由美国的Allen-Bradley公司在1994年开发。 DeviceNet使用控制器局域络(CAN)为其底层的通讯协定,其应用层有针对不同设备所定义的行规(profile)。 主要的应用包括资讯交换、安全设备及大型控制系统。在美国的市场占有率较高。
历史
DeviceNet通讯协定是由美国的Allen-Bradley公司(后来被罗克韦尔自动化公司合并)所开发,以Bosch公 司开发的控制器局域络(CAN)为其通讯协定的基础。DeviceNet移植了来自ControlNet(另一个由AllenBradley公司开发的通讯协定)的技术,再配合控制器局域络的使用,因此其成本较传统以RS-485为基础的通讯 协定要低,但又可以有较好的强健性。

devicenet协议简单理解

devicenet协议简单理解

一、devicenet协议简介devicenet协议是一种用于工业控制领域的通信协议,它是由美国罗克韦尔自动化公司在1985年推出的一种基于CAN(Controller Area Network)总线的协议。

devicenet协议具有简单、灵活、可靠的特点,被广泛应用于自动化设备和机器人领域。

二、devicenet协议的工作原理1. 网络拓扑结构devicenet协议的网络拓扑结构主要包括总线型和树型两种,总线型拓扑结构适用于节点数量少、距离短的场景,而树型拓扑结构适用于节点数量多、距离长的场景。

2. 数据传输在devicenet协议中,数据的传输主要依靠数据帧的方式,在总线上通过CAN通信的方式实现。

每个节点都有自己的位置区域以及数据传输的时间槽,通过这些时间槽来控制数据的传输,保证数据的实时性和可靠性。

3. 节点类型在devicenet协议中,节点主要分为主设备和从设备两种类型。

主设备负责控制整个网络的行为,而从设备则是接受主设备的指令,并将数据传输到相应的设备中。

三、devicenet协议的应用范围devicenet协议在工业控制领域有着非常广泛的应用,它可以用于各种自动化设备、机器人、传感器等设备之间的通信与控制。

在工业生产线上,devicenet协议可以实现设备之间的数据交换和协同工作,提高生产效率和质量。

四、devicenet协议的优缺点1. 优点1)灵活性:devicenet协议的网络拓扑结构灵活,能够适应不同场景的需求。

2)可靠性:devicenet协议采用了CAN通信方式,具有较好的抗干扰能力和可靠性。

3)简易性:devicenet协议的配置和维护较为简单,大大减少了工程师们的工作量。

2. 缺点1)传输速率较低:由于devicenet协议是基于CAN总线的,其传输速率相对较低,在高速数据传输的场景下会受到一定的限制。

2)对网络稳定性要求高:如果网络中存在故障节点,会对整个网络的稳定性和可靠性产生影响。

DeviceNet-Modbus现场总线协议模块开发

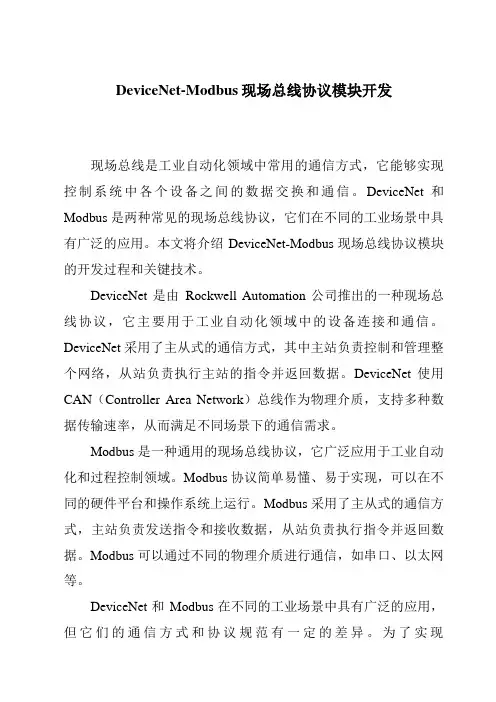

DeviceNet-Modbus现场总线协议模块开发

DeviceNet-Modbus现场总线协议模块开发现场总线是工业自动化领域中常用的通信方式,它能够实现控制系统中各个设备之间的数据交换和通信。

DeviceNet和Modbus是两种常见的现场总线协议,它们在不同的工业场景中具有广泛的应用。

本文将介绍DeviceNet-Modbus现场总线协议模块的开发过程和关键技术。

DeviceNet是由Rockwell Automation公司推出的一种现场总线协议,它主要用于工业自动化领域中的设备连接和通信。

DeviceNet采用了主从式的通信方式,其中主站负责控制和管理整个网络,从站负责执行主站的指令并返回数据。

DeviceNet使用CAN(Controller Area Network)总线作为物理介质,支持多种数据传输速率,从而满足不同场景下的通信需求。

Modbus是一种通用的现场总线协议,它广泛应用于工业自动化和过程控制领域。

Modbus协议简单易懂、易于实现,可以在不同的硬件平台和操作系统上运行。

Modbus采用了主从式的通信方式,主站负责发送指令和接收数据,从站负责执行指令并返回数据。

Modbus可以通过不同的物理介质进行通信,如串口、以太网等。

DeviceNet和Modbus在不同的工业场景中具有广泛的应用,但它们的通信方式和协议规范有一定的差异。

为了实现DeviceNet和Modbus之间的互联互通,需要开发一个支持两种协议的现场总线协议模块。

该模块需要实现DeviceNet和Modbus协议的解析和封装功能,使得设备可以通过DeviceNet总线与Modbus设备进行通信。

在开发DeviceNet-Modbus现场总线协议模块时,需要考虑以下几个关键技术:1. 协议解析与封装:模块需要能够解析DeviceNet和Modbus 协议的数据帧,并根据协议规范封装成对应的数据帧进行传输。

2. 主从站功能:模块需要具备主站和从站的功能,能够作为主站向从站发送指令并接收返回的数据,也能够作为从站执行主站的指令并返回数据。

DeviceNet现场总线协议讲解

DeviceNet现场总线协议讲解

DeviceNet 现场总线协议讲解Devicenet 简介: DeviceNet 是由美国 Rockwell 公司在 CAN 基础 上推出的一种低成本的通信链接, 是一种低端网络系统。

它将基 本工业设备连接到网络,从而避免了昂贵和繁琐的硬接线。

DeviceNet 是一种简单的网络解决方案,在提供多供货商同类部 件间的可互换性的同量, 减少了配线和安装工业自动化设备的成 本和时间。

DeviceNet 的直接互连性不仅改善了设备间的通信, 而且同时提供了相当重要的设备级诊断功能。

现场总线系统的结构和技术特点 1. 现场总线的历史和发展 现场总线是 20 世纪 80 年代中期在国际上发展起来的。

随着 微处理器与计算机功能的不断增强和价格的急剧下降, 计算机与 计算机网络系统得到迅速发展, 而处于生产过程底层的测控自动 化系统,采用一对一联机,用电压、电流的模拟信号进行测量控 制, 或采用自封闭式的集散系统, 难以实现设备之间以及系统与 外界之间的信息交换,使自动化系统成为“信息孤岛”。

要实现整 个企业的信息集成, 要实施综合自动化, 就必须设计出一种能在 工业现场环境运行的、性能可靠、造价低廉的通讯系统,形成工 厂底层网络, 完成现场自动化设备之间的多点数字通讯, 实现底1 / 26层现场设备之间以及生产现场与外界的信息交换。

现场总线就是 在这种实际需求的驱动下应运产生的。

它作为过程自动化、 制造 自动化、楼宇、交通等领域现场智能设备之间的互连通信网络, 沟通了生产过程现场控制设备之间及其与更高控制管理层网络 之间的联系,为彻底打破自动化系统的信息孤岛创造了条件。

由于标准实质上并未统一, 所以对现场总线的定义也是各有 各的定义。

下面给出的是现场总线的两种有代表性的定义。

(l) ISA SP50 中对现场总线的定义。

现场总线是一种串行的 数字数据通讯链路,它沟通了过程控制领域的基本控制设备(即 场地级设备)之间以及与更高层次自动控制领域的自动化控制设 备(即车间级设备)之间的联系。

现场总线技术 第5章 DeviceNet 现场总线技术及其应用 教学课件

现场总线技术 第5章 DeviceNet  现场总线技术及其应用 教学课件
卷,内容如下:
2020/7/2
14
卷1:
DeviceNet通信协议和应用(第7层—应用层)。 CAN以及它在DeviceNet中的应用(第2层—数
据链路层)
DeviceNet物理层和介质(第1层—物理层)
卷2:
为实现同类产品之间的互操作性和可互换性进 行设备描述
2020/7/2
15
除第7层(应用层)外,DeviceNet规范还对一部分第1 层(收发器)以及第0层(传输介质)进行了规定,这 就为DeviceNet节点的物理连接提供了标准。协议对连 接器、电缆类型、电缆长度以及基于通信的显示、操 作元素及其相应的封装形式等等都进行了规定。
现场总线技术及其应用
第5讲
胡青松
2020/7/2
1
2、DeviceNet简介
DeviceNet是二十世纪九十年代中期发展起来的一种基于 CAN总线技术的符合全球工业标准的开放型通信网络, 它是一种低成本的通信总线。
它既可以连接底端工业设备,又可连接像变频器、操作 员终端这样的复杂设备。
它将工业设备(如限位开关、光电传感器、阀组、马达 启动器、过程传感器、变频驱动器、面板显示器和操作 员接口等)连接到网络,从而消除了昂贵的硬接线成本。 (见图)
2020/7/2
36
5.3.3.物理层信号
采用CAN的物理层信号 逻辑电平的物理状态
隐性—逻辑0—电位差0V 显性—逻辑1—电位差2.5V
2020/7/2
37
5.4DeviceNet的数据链路层
➢ 数据链路层是完成两个相连的机器数据链路层 进行可靠、有效通信的方法。
➢ 数据链路层,负责从网络层向物理层发送数据 帧(存放数据的有组织的逻辑结构)。在接收 端,将来自物理层的比特流打包为数据帧。

DeviceNet总线应用层协议的实现

DeviceNet总线应用层协议的实现

DeviceNet总线应用层协议的实现1 DeviceNet简介DeviceNet(设备网)是20世纪90年代中期发展起来的一种基于CAN技术的开放型,低成本、高性能的通信网络,目前已成为底层现场总线标准之一。

在DeviceNet现场总线体系中属于设备级的总线协议,在协议的分层结构中,它只包括ISO开放系统七层模型结构中三层,即物理层、数据链路层和应用层。

DeviceNet是基于CAN总线实现的现场总线协议,因此它的许多特性完全沿袭于CAN,是一种无冲突的载波侦听总线协议。

这样的协议在载波侦听方面与以太网是一样的,它的特别之处是:当总线上的多个节点在侦听到总线空闲时,同时向总线发送数据。

在CAN总线中,被传送的每一帧数据的优先级是由位于帧头的标识来决定,因此它们首先发送的是各自的标识数据。

此时,只要有一个节点发送了位数据“0”,那么总线上的所有节点监听到的总线状态就是“0”;相反,只有当同时发送数据的节点所发送的位数据为“1”时,总线的状态才为“1”。

因此,当某个节点侦听到网络空闲,开始发送标识数据以后,如果此节点在发送标识数据段的过程中,侦听到的总线状态与它自身所发送的数据位不一致,则此节点会认为有其他节点也在发送数据,总线处于竞争状态,而且其他节点的发送数据具有更高的优先级,最终此节点停止发送数据,节点返回至总线监听状态。

在目前的CAN2.0版本中,标识数据可以是11位或29位,DeviceNet只支持11位的标识,能够产生2032种不同的标识。

在总线中,为了保证在并发情况下数据传输的一致性,不同的节点所发送数据的标识是不同的,这样才不会发生同时有多个节点传输各自的整个数据帧而产生冲突的情况。

DeviceNet协议制定规范来确定每个DeviceNet节点数据帧标识的分配,其中对于应用极为普遍的M/S网络,DeviceNet协议制定了一套预先定义好的CAN数据帧的标识分配方案。

2 DeviceNet应用层协议DeviceNet的应用层协议是用面向对象的方法来进行描述。

DeviceNet总线的现场应用及分析

DeviceNet总线的现场应用及分析

DeviceNet总线的现场应用及分析0 引言计算机控制技术迅速发展,特别是现场总线已经渗透到自动控制的各个领域,现场总线必将成为自动控制领域主要的发展方向之一。

作为一种国际化通用的标准,广泛应用于汽车制造、冶金、化工、石油、电力纺织等领域。

1 DeviceNet总线简介Devienet现场总线是由罗克韦尔自动化公司推出的一种开放、低价、可靠、高效的设备层工业控制网络。

它是安装在生产过程区域中现场设备与自动控制系统之间的一种串行、数字式、多点、双向通讯的数据链路,沟通了生产过程领域的现场级设备之间以及更高层次自动控制领域的车间级设备之间的联系。

现场总线是近年来自动化领域中发展很快的互联通信网络,具有协议简单开放、容错能力强、安全性好、成本低、适于频繁交换等特点,在汽车涂装车间广泛使用。

2 现场使用郑州海马汽车生产基地涂装车间广泛采用Devienet现场总线,来实现对生产过程的控制,尤其是涂装车间的滑撬输送系统。

此控制系统的自动化程度高、现场检测信号多、逻辑关系复杂,各区域工艺设备和滚床输送线上有大量的联锁、互锁信号。

根据滑撬输送系统的工艺设计要求,此系统分为7个区域,每个区域通过2条DeviceNet现场总线构建整个系统的控制网络,连接生产现场的IP67分布式I/O模块、1734从站和所有的变频传动装置等,使得滑撬输送线控制稳定可靠,在控制性能方面具有极强的实时响应性和灵活性,易于维护和扩展。

输送线电控系统采用ControlLogix5000型PLC控制器,控制器通过以太网网络连接到中央控制室进行工位监控,而PLC控制器与现场设备之间的连接则全部通过DeviceNet网络来实现。

每台PLC控制器上配置了2个DeviceNet网络接口模块(1756-DNB),从而将整个控制系统分成14条DeviceNet网络,连接着生产现场不同的工艺段,将各区域的TURCK IP67分布式I/O模块和1734从站以及控制设备电机的SEW变频器、Mitsubishi FR―A700柜装变频器等连接到网络上,实现了对现场各区域的滚床、积放链、电动移行机、滑撬升降机等机械输送设备的精确控制。

CAN-bus现场总线基础教程【第7章】CAN总线应用层协议(DeviceNet)-DeviceNet规范及简介(28)

CAN-bus现场总线基础教程【第7章】CAN总线应用层协议(DeviceNet)-DeviceNet规范及简介(28)

文库资料 ©2017 Guangzhou ZHIYUAN Electronics Stock Co., Ltd.第7章 CAN 总线应用层协议——DeviceNet1.1 DeviceNet 规范DeviceNet 是全球使用最广泛的现场总线之一。

DeviceNet 是基于CAN 总线技术并符合全球工业标准的开放型通信网络。

虽然定位于工业控制的设备级网络,但是它采用了先进的通信概念和技术,仅通过一根电缆将工业设备接成网络。

网络中不仅有底端的工业设备,还有像变频器、HMI 这样复杂的设备,这样不仅降低了系统的复杂性,还减少了设备通信的电缆硬件接线,提高系统可靠性,降低安装、维护成本,是分布式控制系统的理想解决方案,因而在世界范围内获得了大力推广和广泛应用,并已成为国际标准、欧洲标准和我国的国家标准。

1.1.1 DeviceNet 规范简介DeviceNet 规范定义了一个网络通信标准,以便组成工业控制系统的各个设备之间可以进行数据通信。

DeviceNet 规范除了提供ISO 模型的应用层定义之外,还定义了部分物理层和数据链路层。

规范中不仅对DeviceNet 节点的物理连接也作了规定,连接器、电缆类型、长度以及与通信相关的指示器、开关、相关的室内铭牌都作了详细规定。

DeviceNet 是建立在CAN 协议基础之上,沿用了CAN 协议所规定的物理层和数据链路层,并补充了不同的报文格式、总线访问仲裁规则及故障检测和隔离方法。

DeviceNet 的功能和特点如表7.1所示。

表7.1 DeviceNet 特点DeviceNet 的应用层协议则采用的是通用工业协议(CIP )。

CIP 是一个在高层面上严格面向对象的协议。

每个CIP 对象具有属性(数据),服务(命令),连接和行为(属性值与服务间的关系),其主要功能有两个:一是面向连接的通信;二是定义了标准的工业应用对象。

下文详细介绍通信部分。

CIP 通信最重要的特点是它用不同的方式传输不同类型的报文,根据报文质量要求将需要发送的报文分为:显式报文和隐式报文。

7.1 DeviceNet规范解析

7.1 DeviceNet规范解析

撤销。请注意这里的“连接”是逻辑上的关系,而非物理层的连接。
显式信息连接
显式报文连接是点对点的连接方式; 报文接收方必须对接到的报文做出相应的响应; 通常这类报文对时间要求不高; 主要用于上传/下载程序、修改设备参数、趋势分析和诊断等。 I/O连接 可以是一对一、一对多的数据传送; I/用于传送实时性要求较高的I/O报文; DeviceNet支持多.种I/O数据触发方式,如位选通(Bit strobe)、轮询 (Poll)、状态改变(COS)/循环(Cyclic)等。
报文组1:通常用于 I/O报文交换应用数据,优先级主要由报文ID决定。 报文组2:通常用于实现预定义主/从连接集,优先级主要由MAC ID决定。 报文组3:主要用途是建立动态的显式连接,优先级主要由报文ID决定。 报文组4:该组的报文只用于网络管理。
DeviceNet报文
显式报文格式
CAN帧头
字节\位移
隐式报文 用于传输对时间有苛求的数据,例如I/O报文、实时互锁报文等; 这种报文不包含解读该报文所需要的信息,其含义是在网络配置时就 确定好了的。
DeviceNet报文
CAN标识符
连接ID = CAN标识符(bits 10:0) 10 0 1 1 1 1 0 1 1 1 1 1 报文ID 1 1 1 1 1 1 9 8 7 6 5 4 3 2 1 报文ID 源MAC ID 报文ID × × × × 0 报文组1 报文组2 报文组3 报文组4 无效 报文ID MAC ID 源MAC ID 标识用途
CIP对象
CIP通信特点 DeviceNet设备及网络拓扑
CIP通信特点一
CIP通信最重要的特点是,它用不同的方式传输不同类型的报文,根
据报文质量要求将需要发送的报文分为:显式报文和隐式报文。

CAN-bus现场总线基础教程【第7章】CAN总线应用层协议(DeviceNet)-DeviceNet主站设备的实现(30)

CAN-bus现场总线基础教程【第7章】CAN总线应用层协议(DeviceNet)-DeviceNet主站设备的实现(30)

文库资料 ©2017 Guangzhou ZHIYUAN Electronics Stock Co., Ltd.第7章 CAN 总线应用层协议——DeviceNet1.1 DeviceNet 主站设备的实现在整个DeviceNet 网络中主站扮演着最重要的角色,它负责整个网络的通信和管理,功能强大和复杂,但是DeviceNet 2.0版本的规范中又未对主站进行详细描述,使其设计起来更加困难。

上节我们介绍了如何快速实现DeviceNet 从站,本小节我们将介绍如何基于PCI-5010-D 接口卡快速实现DeviceNet 主站设备。

1.1.1 DeviceNet 典型网络拓扑结构DeviceNet 网络大都采用主干-分支网络拓扑结构,以主/从连接方式通信。

实际应用中一个网络通常有一个主站设备和最多63个从站设备,从站设备需要依靠主站的管理来完成数据交换。

图7.1所示为PCI-5010-D 在DeviceNet 网络中的典型应用形式。

1.1.2 PCI-5010-D DeviceNet 主站卡简介PCI-5010-D 是广州致远电子股份有限公司研发的新一代PCI 接口DeviceNet 主站卡,它可以使计算机快速连接到DeviceNet 网络,不但可以在最短时间内应用DeviceNet 从站设备,实现可视化、参数化的网络分析及控制,而且更能减少开发DeviceNet 系统的时间,组建稳定、健硕的DeviceNet 网络。

它提供多种操作系统的设备驱动、工具软件等,能真正的满足客户的各种应用需求,为工业通信DeviceNet 网络提供了可靠性、高效率的解决方案。

在计算机中的硬件与软件结构如图7.2所示。

图7.1 PCI-5010-D 典型应用文库资料 ©2017 Guangzhou ZHIYUAN Electronics Stock Co., Ltd.图7.2 PCI-5010-D 在计算机中的硬件与软件结构PCI-5010-D 具有如下特性: ● 支持ODVA 一致性测试软件(A21 DeviceNet Conform );● 带有微处理器的DeviceNet 主站卡,完全遵循DeviceNet 2.0协议规范; ● 支持最多63个从站节点;● 支持自动检测失效节点位、空闲节点位、错误节点位映射; ● 支持标准波特率: 125 kbps 、250 kbps 、500 kbps ; ● 支持用户自设定的MAC ID ,范围:0~63; ● 支持无需断开网络,在线移除/安装从站设备; ● 自供电DeviceNet 设备兼容网络的连接; ●PCI 板卡所有元器件均符合工业级要求。

DeviceNet现场总线

DeviceNet现场总线
DeviceNet是基于“连接”的网络,网络上 的任意两个节点在开始通信之前必须事先建立连 接,这种连接是逻辑上的关系,并不是物理上实 际存在的。
连接标识符(CID) 由报文标识符 (Message ID)和介质访问控制标识符(简称 Media Access Identifier,简称MAC ID)组成。
6.4 DeviceNet连接
2. 重复MAC ID检测报文 DeviceNet协议预留了组2报文ID7作为重复
MAC ID检测的连接ID。
6.4 DeviceNet连接
二、建立连接 1. 显示信息连接
显示信息连接是点对点连接,组3报文ID6 和5作为未连接显示请求和响应报文的连接ID。 (1)建立显示信息连接请求报文
6.1 DeviceNet概述
三、DeviceNet的通信模式 1. 点对点模式 v 含有源/目的地址信息; v 基于连接,采用请求/响应方式; v 通信效率低,用于非实时数据传输; v 报文格式
6.1 DeviceNet概述
2. 生产者/消费者模式 v 信息报文不再专属于特定的源节点或目的节点 ,
6.2 DeviceNet通信模型
DeviceNet用连接标识符将优先级不同的报 文分为4组。
6.2 DeviceNet通信模型
2. DeviceNet的报文 (1)I/O报文 v I/O报文适用于实时数据传输; v 采用高优先级连接ID; v 生产者/消费者通信模式; v I/O报文数据帧中的数据场不包含任何与协议相 关的位,仅仅是实时的I/O数据。
触器、通用离散I/O、通用模拟I/O、HMI、接近 开关、限位开关、软启动器、位置控制器、流量 计等 ; v 实现不同制造商生产的设备的互换性和互操作 性; v 对设备在网络上交换的I/O数据的说明; v 提供可配置参数的定义和访问这些参数的公共接 口。

工业控制网络(场总线)——DEVICENET信息协议

工业控制网络(场总线)——DEVICENET信息协议

说明,
明。
当一个显式报文被接收时,此报文头中的MAC ID区即被 检验。若这些检测中的任一个失败,则此报文被废弃。
哈工大网络与电气智能化研究所
4.3.1.2 报文体
一个报文体包含一个服务区和服务特有 论据。
哈工大网络与电气智能化研究所
4.3.1.2 报文体
服务区内容: ➢服务代码 (Service Code) -此数值在服务区字节的 低7位中被说明。它表明发送服务的类型。 ➢R/R ( Request/Response ) - 服 务 区 中 的 最 高 位 。 它的值决定了一个报文是请求报文还是响应报文。
工业控制网络 (现场总线)
4.3. DeviceNet信息协议
本节阐述位于CAN数据场内部用于显式 报文和I/O报文的协议信息。主要内容包括: 4.3.1 显式信息 4.3.2 输入输出信息 4.3.3 分段/重组 4.3.4 重复MAC ID检测协议
哈工大网络与电气智能化研究所
4.3.1 显式信息
➢ R/R位(0)-表明这是一个请求报文。

服务代码 接服务。
(4Bh)-标
识此
为一
个开
放显
式信
息连
哈工大网络与电气智能化研究所
4.3.1.4 UCMM服务
论据:
➢ 保留位-待被开发。这些位当前被接收器忽略, 并应被发送器设置为0。
➢ 请求报文体格式-此区被客户机用于随后在此连 接上发送的显式报文申请一个特定的报文体格 式。
哈工大网络与电气智能化研究所
4.3.1.4 UCMM服务
这些服务是通过使用组3报文中定义的未连 接显式请求和响应的CAN标识符区而被访问 的。
哈工大网络与电气智能化研究所

CAN-bus现场总线基础教程【第7章】CAN总线应用层协议(DeviceNet)-DeviceNet传感器从站设备的开发(29)

CAN-bus现场总线基础教程【第7章】CAN总线应用层协议(DeviceNet)-DeviceNet传感器从站设备的开发(29)

文库资料 ©2017 Guangzhou ZHIYUAN Electronics Stock Co., Ltd.第7章 CAN 总线应用层协议——DeviceNet1.1 DeviceNet 传感器从站设备的开发传感器设备是工业自动化、仪器仪表及其它的生产活动中使用最广泛的设备之一。

使用传感器也是获取自然和生产领域中信息的主要途径与手段。

早期传感器设备都是直接与控制器进行连接,并且各个传感器设备之间无法进行通信。

在一个庞大的控制系统中,可能拥有各种各样的传感器设备,采用传统的点对点通信方式,会导致整个系统布线复杂、运行效率低、维护成本高等缺点。

CAN 总线的推出使得系统布线得到最大程度的改善,基于CAN 总线应用层的DeviceNet协议不仅改变了设备与控制系统之间的通信方式,更增加了设备级的诊断功能。

1.1.1 XGate-DVN10简介广州致远电子股份有限公司长期致力于DeviceNet 产品的研发,推出了一款非常易于使用、稳定可靠的DeviceNet 从站协议转换模块——XGate-DVN10。

作为通用DeviceNet 从站设备,其内部已经集成了从站协议栈代码,且所有功能通过ODVA 的一致性测试软件(A21)的测试,保证了与其它DeviceNet 设备的良好兼容性。

XGate-DVN10为DIP24封装,拥有较小的占位面积(6cm 2),使其更容易集成到用户设备中。

其硬件设计比较简单,图7.1所示为XGate-DVN10应用简图,用户只需要将模块嵌入到传感器设备中,与CPU 的串口连接便可完成设计。

图7.1 XGate 设计框图本小节将介绍如何利用XGate-DVN10模块设计一款基于DeviceNet 从站协议的多功能传感器模块。

1.1.2 传感器模块硬件设计本节所设计的传感器系统包含了4路温度和8路霍尔传感器信号。

温度传感器使用线性度较好的模拟温度传感器,并采用12位的模拟数字转换芯片(A/D )对信号进行采集。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

DeviceNet 现场总线协议讲解Devicenet 简介: DeviceNet 是由美国 Rockwell 公司在 CAN 基础 上推出的一种低成本的通信链接, 是一种低端网络系统。

它将基 本工业设备连接到网络,从而避免了昂贵和繁琐的硬接线。

DeviceNet 是一种简单的网络解决方案,在提供多供货商同类部 件间的可互换性的同量, 减少了配线和安装工业自动化设备的成 本和时间。

DeviceNet 的直接互连性不仅改善了设备间的通信, 而且同时提供了相当重要的设备级诊断功能。

现场总线系统的结构和技术特点 1. 现场总线的历史和发展 现场总线是 20 世纪 80 年代中期在国际上发展起来的。

随着 微处理器与计算机功能的不断增强和价格的急剧下降, 计算机与 计算机网络系统得到迅速发展, 而处于生产过程底层的测控自动 化系统,采用一对一联机,用电压、电流的模拟信号进行测量控 制, 或采用自封闭式的集散系统, 难以实现设备之间以及系统与 外界之间的信息交换,使自动化系统成为“信息孤岛”。

要实现整 个企业的信息集成, 要实施综合自动化, 就必须设计出一种能在 工业现场环境运行的、性能可靠、造价低廉的通讯系统,形成工 厂底层网络, 完成现场自动化设备之间的多点数字通讯, 实现底层现场设备之间以及生产现场与外界的信息交换。

现场总线就是 在这种实际需求的驱动下应运产生的。

它作为过程自动化、 制造 自动化、楼宇、交通等领域现场智能设备之间的互连通信网络, 沟通了生产过程现场控制设备之间及其与更高控制管理层网络 之间的联系,为彻底打破自动化系统的信息孤岛创造了条件。

由于标准实质上并未统一, 所以对现场总线的定义也是各有 各的定义。

下面给出的是现场总线的两种有代表性的定义。

(l) ISA SP50 中对现场总线的定义。

现场总线是一种串行的 数字数据通讯链路,它沟通了过程控制领域的基本控制设备(即 场地级设备)之间以及与更高层次自动控制领域的自动化控制设 备(即车间级设备)之间的联系。

这里的现场设备指最底层的控制监测、 执行和计算设备, 包 括传感器、控制器、智能阀门、微处理器和内存等各种类型的仪 表产品。

(2)根据国际电工委员会 IEC 标准和现场总线基金会 FF 的 定义: 现场总线是连接智能现场设备和自动化系统的数字式、 双 向传输、 多分支结构的通讯网路。

现场总线的本质含义表现在以 下 6 个方面: a)现场通讯网路: 用于过程以及制造自动化的现场设备或现 场仪表互连的通讯网路。

b)现场设备互连:现场设备或现场仪表是指传感器、变送器和执行器等, 这些设备通过一对传输线互连, 传输线可以使用双 绞线、同轴电缆、光纤和电源线等,并可根据需要因地制宜地选 择不同类型的传输介质。

c)互操作性:现场设备或现场仪表种类繁多,没有任何一家 制造商可以提供一个工厂所需的全部现场设备, 所以, 互相连接 不同制造商的产品是不可避免的。

用户不希望为选用不同的产品 而在硬件或软件上花很大气力, 而希望选用各制造商性能价格比 最优的产品,并将其集成在一起,实现“即接即用;用户希望对 不同品牌的现场设备统一组态, 构成他所需要的控制回路。

这些 就是现场总线设备互操作性的含义。

现场设备互连是基本的要 求,只有实现互操作性,用户才能自由地集成 FCS。

d)分散功能块: FCS 废弃了 DCS 的输入/输出单元和控制 站,把 DCS 控制站的功能块分散地分配给现场仪表,从而构成虚 拟控制站。

例如,流量变送器不仅具有流量信号变换、补偿和累 加输入模块,而且有 PID 控制和运算功能块。

调节阀的基本功 能是信号驱动和执行,还内含输出特性补偿模块,也可以有 PlD 控制和运算模块, 甚至有阀门特性自检验和自诊断功能。

由于功 能块分散在多台现场仪表中, 并可统一组态, 供用户灵活选用各 种功能块,构成所需的控制系统,实现彻底的分散控制。

e)通讯线供电: 通讯线供电方式允许现场仪表直接从通讯线 上摄取能量, 对于要求本征安全的低功耗现场仪表, 可采用这种供电方式。

众所周知,化工、炼油等企业的生产现场有可燃性物 质, 所有现场设备都必须严格遵循安全防爆标准。

现场总线设备 也不例外。

f)开放式互连网络:现场总线为开放式互连网络,它既可与 同层网络互连, 也可与不同层网络互连, 还可以实现网络数据库 的共享。

不同制造商的网络互连十分简便, 用户不必在硬件或软 件上花太多气力。

通过网络对现场设备和功能块统一组态, 把不 同厂商的网络及设备融为一体,构成统一的 FCS。

2. 现场总线的结构特点 现场总线的网络结构现场总线网络结构是按照国际标准化 组织( ISO)制定的开放系统互连(OSI:Open System Interconnection)参考模型建立的。

OSI 参考模型共分七层,即 物理层、数据链路层、网络层、传送层、会话层、表示层和应用 层, 该标准规定了每一层的功能以及对上一层所提供的服务。

从 OSI 模式的角度来看,现场总线将上述七层简化成三层,分别由 OSI 参考模式的第一层物理层,第二层数据链路层,第七层应用 层组成。

如图 1-2 所示。

图 1-2 现场总线的结构 现场总线主要特点是使底层的控制部件、设备更加智能化, 把在传统 DCS 中的控制功能,下移到现场仪表。

在此,现场总 线的网络通讯起了重要作用。

现场总线结构模型现统一为4层, 即物理层、数据链路层、应用层和用户层。

省略了一般网络结构 的 3~6(表达层、会话层、传递层和网络层). 现场总线系统打破了传统控制系统的结构形式。

传统模拟控 制系统采用一对一的设备联机, 按控制回路分别进行连接。

位于 现场的测量变送器与位于控制室的控制器之间, 控制器与位于现场的执行器、开关、马达之间均为一对一的物理连接。

现场总线系统由于采用了智能现场设备,能够把原先 DCS 系统中处于控制室的控制模块、各输入输出模块置入现场设备, 加上现场设备具有通讯能力, 现场的测量变送仪表可以与阀门等 执行机构直接传送信号, 因而控制系统功能能够不依赖控制室的 计算机或控制仪表,直接在现场完成,实现了彻底的分散控制。

Devicenet 正是目前几十种现场总线中得到广泛应用的一种。

由于采用数字信号替代模拟信号, 因而可实现一对电线上传 输多个信号(包括多个运行参数值、多个设备状态、故障信息), 同时又为多个设备提供电源;现场设备以外不再需要模拟/数 字、 数字/模拟转换部件。

这样就为简化系统结构、 节约硬设备、 节约连接电缆与各种安装、维护费用创造了条件。

图 1-3 Devicenet 控制系统示意图 3.Devicenet 技术背景和特点 多年来, 过程工业一直致力于开发一种单一的、 开放的标准 对现场的各类设备进行编址。

标准的最初目标是用单一的数字标 准取代 4-20mA 标准。

当范围扩展到寻址复杂的、高难度的服务 时 (如: 控制器间的高速通讯、 大量快速扫描设备间的时间同步) 单一标准的开发变得延迟了。

同时, 通讯技术的成本近几年已经 明显的降低,将简单设备直接连接到网络上(而不必考虑 SP50 现场总线) 的成本由此变得经济。

简单设备的这种标准要求同现存的 120/220VAC 和 24VDC 离散、硬接线 I/O 标准具有相同级 别的互换性。

Devicenet 在允许多个复杂设备互连接的同时,允 许简单设备的互换性。

除了读取离散设备的状态外,DeviceNet 还可以报告马达启动器内温度、 读取负载电流、 改变驱动器加减 速速率、或统计前一小时通过传输带传送的包裹计数。

Devicenet 的主要技术特点如下表所示表 1-1 Devicenet 技术特点 4. Devicenet 的应用 最终用户希望获得器件级网络提供的利益, 例如减少接线和 增加诊断功能。

到 1997 年底,Devicenet 已有 16 万个以上经过 验证的节点,到 2000 年,DeviceNet 节点有可能超过 300 万, 全部 ODVA 组织的 218 会员均是工业领域,而且只有制造业才能参加。

在工业市场中,已有 1498 个注册的符合 DeviceNet 协 议标准的产品。

DeviceNet 的应用包括:汽车,半导体芯片制造, 电子产品制造,食品和饮料,批量生产化学处理,装配,包装和 物料转移。

Devicenet 进入中国时间不长,但是在中国已有许多应用。

据 Rockwell Automation 市场部提供的数据,上海通用汽车有一 条 DevicetNet 的生产线,另外,生产可口可乐的上海申美饮料 公司也部分采用了 DeviceNet 技术。

相信随着 DeviceNet 技术的 进一步完善和推广,DeviceNet 有相当可观的应用前景,这也正 是基于 DeviceNet 的智能设备和远程检测系统获得国家高技术 产业化工程示范项目的原因。

Producer/Consumer 网络通讯模型 1.显性报文和 I/O 报文(Explicit and I/O messaging) 工厂自动化网络要传送一般的计算机通讯网络中需传送的 报文, 同时需要传送实时的输入 /输出(I/O)控制信息及整个控制 系统中各控制器互锁信息等。

我们用显性报文和 I/O 报文来分别 表示。

显性报文 用来上载和下载程序,修改设备组态,记载数据 日志, 作趋势分析和诊断等功能, 例如我们可以用显性报文对控 制器中的五个定时器重写默认值或执行自测试操作。

它们的结构 十分灵活, 数据域中带有通讯网络所采用的协议信息和要求操作服务的指令。

每个节点(设备)必须解释每个显性报文,操作所 请求的任务,并生成响应。

为按通讯协议解释这种显性报文,在 真正要用到的数据上必须有较大一块的附加量 (overhead)。

这种 类型的报文在数据量的大小和使用频率上都是非常不确定的。

I/O 报文 在本质上是隐性的(Implicit),因而有时也称为 隐性报文,它的数据域中常不包括协议信息,仅仅是实时的 I/O 控制数据, 这些数据的含义是预定义的。

因而在节点中对处理这 些数据所需的时间大大减小,I/O 报文的一个例子是控制器将输 出数据发送给一个 I/O 块设备(I/O Block),然后 I/O 块按照它 的输入数据响应给控制器。

为解释这种类型的报文而必须引入的 附加量(overhead)小,数据短,使用频率一致,并且需要高的性 能:对 I/O 报文传送的可靠性,送达时间的确定性及可重复性有 很高的要求。

过去,用于 I/O 控制的网络不能处理发送显性报文时在发 送数据的时间及报文尺寸上的不定性因素。
