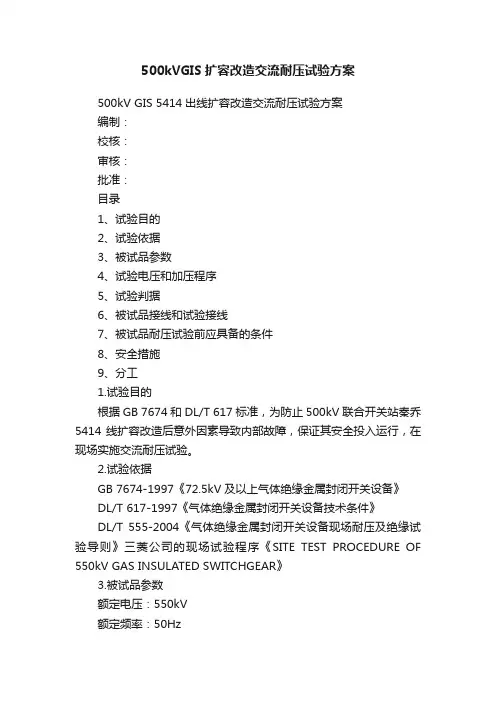

500kVGIS扩容改造交流耐压试验方案
500kVGIS扩容改造交流耐压试验方案500kV GIS 5414出线扩容改造交流耐压试验方案编制：校核：审核：批准：目录1、试验目的2、试验依据3、被试品参数4、试验电压和加压程序5、试验判据6、被试品接线和试验接线7、被试品耐压试验前应具备的条件8、安全措施9、分工1.试验目的根据GB 7674和DL/T 617标准，为防止500kV 联合开关站秦乔5414线扩容改造后意外因素导致内部故障，保证其安全投入运行，在现场实施交流耐压试验。
2.试验依据GB 7674-1997《72.5kV及以上气体绝缘金属封闭开关设备》DL/T 617-1997《气体绝缘金属封闭开关设备技术条件》DL/T 555-2004《气体绝缘金属封闭开关设备现场耐压及绝缘试验导则》三菱公司的现场试验程序《SITE TEST PROCEDURE OF 550kV GAS INSULATED SWITCHGEAR》3.被试品参数额定电压：550kV额定频率：50Hz出厂试验电压：680kV4.试验电压和加压程序4.1试验电压根据标准，试验电压为被试品出厂试验电压的80%，即680×0.8=544kV，持续时间1min。
4.2加压程序加压程序建议采用如图1所示的加压程序，其中318kV电压为额定相电压，15min为老练时间，同时进行局部放电检测。
5.试验判据（1）如GIS 被试区域中的每一部件均已按以上选定的试验程序耐规定的试验电压而无击穿放电，则耐压试验通过。
（2）在试验过程中如果发生击穿放电，则根据现场情况进行综合判断。
遇有放电情况，应与三菱公司专家进行分析讨论，查明原因且三菱公司专家同意进行重复试验后，方可再一次进行规定的耐压试验。
时间图1 交流耐压试验加压程序6.被试品接线和试验接线 6.1检查设备状态耐压试验时的被试区域附图所示，对标记的设备进行耐压试验。
各开关设备的位置如表1所示。
表1 试验区域中开关设备交流耐压试验时的位置6.2 试验接线试验采用变频串联谐振，试验接线如图3所示。
110kVGIS主回路设备交流耐压试验方案
110kV GIS主回路设备交流耐压试验方案编制：审核：批准：110kV GIS主回路设备交流耐压试验方案1 试验目的检验110kV GIS设备运行后，内部绝缘强度是否满足运行标准的要求。
2 试品规格额定电压：145kV出厂日期：生产厂家：3 试验依据3.1 GB50150-2006 《电气装置安装工程电气设备交接试验标准》3.2 DL/T596-1996 《电力设备预防性试验规程》3.3 DL/T555-2004 《气体绝缘金属封闭开关设备现场耐压及绝缘试验导则》3.4 厂家技术条件及要求4 试验程序4.1 GIS设备主回路耐压电压值老练电压试验值交流耐压试验值：U f = 出厂试验耐压值 80%4.2 GIS设备主回路耐压程序图注：1.GIS主回路耐压设备不包括避雷器、电磁式电压互感器，避雷器、电磁式电压互感器与GIS连接必须拆除；2.根据国家现行标准，只对GIS设备执行主回路交流耐压试验。
5 试验原理以及设备采用CHXB-F-1560KV A/260变频串联谐振高压试验装置进行耐压试验，原理示意图见下图1。
图1：变频串联谐振原理示意图6主要检验设备清单及精度要求表1：主要检验设备清单及精度要求序号检验设备名称精度等级1 数字万用表 1.0级2 电容分压器 1.0级3 钳形电流表 2.0级4 数字兆欧表 5.0级5 电压表0.5级6 电流表0.5级7 对被试GIS的要求被试GIS进行交流耐压试验前，委托单位应对以下要求进行确认：7.1 被试GIS安装好后，并充以合格的SF气体，气体密度应保持在额定值。
67.2 耐压试验前，被试GIS应已经完成其它各项现场试验项目并合格，主要有：7.2.1 外观检查7.2.2 主回路电阻测量7.2.3 元件试验密封性试验7.2.4 SF6气体含水量测量7.2.5 SF68 试验前准备委托单位负责做好以下试验前准备：8.1按要求办理好工作票；8.2提供场地放置试验设备；8.3提供5吨或以上吊车协助装卸试验设备；8.4提供380V/150A三相四线电源并放至试验场地；8.5负责解开所有线路与对应 GIS间隔出线套管之间的高压引线，线路侧接地；8.6将被试 GIS所有间隔的电流互感器（CT）的二次回路短路并接地；8.7按试验程序的要求，将被试GIS的开关状态操作到满足老练电压试验和耐压试验的状态。
浅谈110kVGIS母线交流耐压实验
准引用 了很 多其 它标 准的精华。查询 或接近 高压设备 ，为防止意 外发生 ，
测量绝 缘 电阻 的同 时进 行核相 。Ｓ Ｆ ６
ＧＢ ５ ０ １ ５ ０《 电气 装置 安装工程 电气设 请确 保残 余电压泄 放安全 ， 且应 对试 气体充到额定 密度 （ 在２ ０ ℃ 时 ，灭弧
依 据 。本工程 １ １ 个 ＧＩ Ｓ 间隔 ，所 以电
由于 本工程 Ｇ Ｊ Ｓ 母线 为全封 闭结
１ １ Ｉ Ｏ ｋ ＶＧＩ Ｓ 母线 交流 耐压 试验 容量为７ ． ７ ｎ Ｆ ， １ １ ０ ｋ Ｖ 交流分压器 电容量 构 ，交流耐压试验 前需拆 除一 只线路
流程
器 ，加 装耐压适配 头才能进行 。本 文 根 据 Ａ Ｂ Ｂ说 明书 ，每 一 间 隔对 地 右 ， 一次电流会在０ ． ９ ９ Ａ左右。实际试 旨在 对 １ １ ０ ｋ Ｖ 及 以上 ＧＩ Ｓ 母线 交流耐 电 容 为 ０ ． ７ ｎ Ｆ，相 关 资 料 的 数 据 显 验 时由于分布 电容、 电感互感 的存在 ，
颦 年舅 ： ｌ 期 Ｅ ｉ 孽 ｃ ｔ ｉ ｃ ａ ｌ 蠢 躲ｄ ｉ 秘 髓 秘 鞭 ｌ ｌ 疆 ｎ
■瞄《蠢蔓 蟹
正 上 方屋 顶铺 一块 ２ ４ ０ ｃ ｍ ｘ １ ２ ０ ｃ ｍ 责人应对全体 试验人员详细说 明在试 再进行放 电，并将调压设备 的高压部 绝 缘 板 ，确 保 不 发 生尖 端 放 电 。 电 验 区应注 意的安全注意事项 ，并做 好 分短路接地 后方更改接线 。高压 试验
压试验 调试进行剖析 和总结 。为以后 示 。１ １ ０ ｋ Ｖ ＧＩ Ｓ 设备 每 一 间隔对地 电 谐振频 率和一次 电流都会有所减少。
同类 工程提 供调试思路 ，能正确地进 容 大致是０ ． ６ ｎ Ｆ ￣ Ｊ ０ ． ８ ｎ Ｆ ， 此数据非常重 行耐压试验 。
车站变GIS耐压试验方案
110KV中心变电站GIS交流耐压试验方案批准：审核：编制：漯河供电公司输变电修试工区2006年8月14日中心变110kV GIS 交流耐压试验方案一.试验目的：依据交接试验标准，对中心变I期110kV GIS（中111、中110、Ⅰ川孟T中2、北母PT及车110kV北母间隔）进行现场设备交流耐压试验。
二．试品主要技术参数：型号：ZF6－126额定电压：126kV 额定电流：1250A额定气压：0.5MPa绝缘耐压水平：230kV/min制造厂家：沈阳高压开关有限公司制造日期：2006年7月三.试验依据：1、GB50150-91《电气设备交接试验标准》2、DL/T617－1997《气体绝缘金属封闭开关设备技术条件》3、DL/T618－1997《气体绝缘金属封闭开关设备现场交接试验规程》四.安全措施：1.试验现场设置安全围栏，挂“止步，高压危险”标志牌，试验进行过程中设专人监护现场，无关人员不得进入试验现场。
2.设备可靠接地，接地线以截面不小于15mm2的多股铜线。
五.人员组织：现场负责人：轩刚毅试验负责人：王光临试验人员：杨少峰赵顺利孔鹏六.试验设备参数：变频电源控制箱：HDSR-F-Y8 1台励磁变压器：HDSR-F-B8 1台交流分压器：ZGSF-250 1台谐振电抗器：HDSR-F-L55/1 4台七.试验条件：1.试品安装完毕后有关试验应进行完毕并合格。
2.试品与高压进出线、变压器连线应断开，安全距离符合规定。
3.试品所有CT二次短路接地。
4.试品所有PT二次开路。
5.试验电源不小于100KVA，相距试验设备不超过20m。
6.试品应充上运行允许的气体密度下限值。
八、试验方法：1．GIS交流耐压试验接线：频柜2、GIS交流耐压电压值及耐受时间：U m/√3（10min）---- U m（3min）----U试（1min）U m：126kVU试：230kV*80％＝184kVGIS 现场交流耐压试验加压程序分为两个阶段。
CS03铜川电厂330kV_GIS_耐压试验方案
华能铜川电厂升压站 ３３０ｋＶ ＧＩＳ现场交流耐压试验方案 方案编写：王雪松 方案审核：张文斌 方案批准：高景辉 陕西电力科学研究院 西安热工研究院有限公司 ２００７年４月１７日 TPRI合同编号：TPRI/TR-CA-005-2007A措施编号：TPRI/TR-MA-E03-2007华能铜川电厂升压站 ３３０ｋＶ ＧＩＳ现场交流耐压试验方案 １． 试验对象： 试验对象为华能铜川电厂升压站３３０ｋＶ ＧＩＳ，生产厂家为西安西开高压电气有限公司。
２．试验目的： 检查ＧＩＳ 现场安装质量，防止投运时发生事故。
３．试验内容及标准： ３．１ 引用标准： ＧＢ５０１５０－２００６《电气装置安装工程电气设备交接试验标准》 ＤＬ／Ｔ５５５－２００４《气体绝缘金属封闭开关设备现场耐压及试验规程》等。
３．２按照标准要求，现场交流耐压试验应满足：试验电压波形为正弦波；试验电压频率为１０～３００Ｈｚ；试验电压值为出厂试验电压的８０％。
初步计算ＧＩＳ全带试验频率约为６１．４Ｈｚ，高压电流约为２．７Ａ。
３．３ 对３３０ｋＶ ＧＩＳ进行现场交流耐压试验内容如下： （１）． 电清扫试验：（带ＰＴ间隔）电压２１０ｋＶ，时间５分钟；（不带ＰＴ间隔）电压３１０ｋＶ，时间２分钟。
（２）． 耐压试验：电压４０８ｋＶ，时间１分钟。
（３）． 以上试验时，ＧＩＳ充以额定压力的ＳＦ６ 气体。
４．ＧＩＳ耐压试验接线： 试验采用变频式串联谐振装置，电容分压器测量试验电压。
试验接线如图所示： L C1Cx 电压表C2 ＦＣ— 变频控制器 Ｔｒ—励磁变压器Ｌ — 高压电感 Ｃｘ—试品电容Ｃ１、Ｃ２—测量分压器５． 准备工作： （１）． 将试验设备放在３３０ｋＶ ＧＩＳ设备２＃主变间隔侧。
从ＧＩＳ２＃主变间隔套管处接线加压。
保持高压引线对地及其他设备有足够的绝缘距离。
（２）． 检查ＧＩＳ外壳接地是否良好。
（３）． 检查被试部分断路器、隔离刀闸所处的状态， 接地刀闸是否断开，非试验部分是否有足够的绝缘距离并牢靠接地。
GIS耐压试验方案
文件编号：_______________________________ ________________________________________________安徽华电六安电厂2×600MW级扩建工程#3机组220kV GIS交流耐压试验方案出版日期：2014年02月版次：第A版编写日期审核日期批准日期#3机组220kV GIS交流耐压试验方案试验承担单位：安徽省电力科学研究院试验性质：交接验收试验试验执行标准：GB50150；制造厂的技术规范试验地点：一、试验目的本次试验的目的是检验220kV GIS组合电器在现场安装后的主绝缘是否具有规定的电气强度，确保其安全运行。
二、试验条件：GIS内所`有设备安装结束，SF6气体充至额定压力，且密封性试验和气体湿度测量合格；常规电气试验已经完成且符合要求；断开GIS内所有的PT和避雷器，所有CT二次侧均短路接地，GIS外部出线套管引线解除，试验现场符合安全要求。
三. 加压过程：252kV GIS组合电器交流耐压值为出厂值的80%，即460×0.8＝368kV，试验程序为，先将电压升至126kV停留5分钟，再升至252kV停留3分钟，再增至试验电压停留一分钟后降至零，必须保证最后一分钟耐压通过。
（试验接线如图1）图 1 252kV GIS 组合电器交流耐压试验接线四、试验方法试验采用变频串联谐振的方法对GIS进行交流耐压试验。
采用变频谐振的方法主要试验仪器和设备有：BPD-300变频电源、CVD-300电容分压器、2台288H 电抗器、YD-250/72工频试验变压器等，其接线图如下。
图一220kV GIS交流耐压试验原理接线图五、试验步骤及记录表格主回路交流耐压试验除避雷器和PT的隔离开关外，所有主回路开关及闸刀合上，接地刀断开，分相进行相间及相对地交流耐压试验。
试验加压程序为升压到126kV（5分钟），再升压到252kV（3分钟），最后升压到试验电压（1分钟电压值为出厂值80%）。
gis交流耐压试验方案
GIS交流耐压试验方案1. 引言GIS（Geographic Information System，地理信息系统）是一种用于收集、存储、分析、管理和展示地理空间数据的技术。
在电力行业，GIS常用于管理电力设备的地理位置信息和电力系统的网络拓扑结构。
由于GIS设备一般安装在户外，需要经受各种环境和气候的影响，因此对其耐压性能进行测试非常重要。
本文将介绍GIS交流耐压试验的目的、测试对象、测试方法和测试指标等内容，以帮助工程师正确进行GIS设备的耐压试验。
2. 测试目的GIS交流耐压试验的主要目的是评估GIS设备在电源交流电压过载和短时间断电恢复时的稳定性和可靠性。
通过测试能够确定设备能否在各种环境和负荷条件下正常运行，并且能够提供可靠的电力供应。
3. 测试对象GIS交流耐压试验的对象是GIS设备，包括GIS开关、GIS隔离开关、GIS接地开关等。
这些设备主要用于控制、切换和保护电力系统中的电力设备和线路。
4. 测试方法4.1 前期准备在进行GIS交流耐压试验之前，需要完成以下准备工作：•确定测试场地和测试设备；•检查测试设备的接线和接地情况；•检查测试设备的运行状态和参数设置；•制定详细的测试方案和测试计划。
4.2 实施测试在进行GIS交流耐压试验时，需要按照以下步骤进行：1.将GIS设备连接到电源供应系统；2.设置合适的电源电压和负荷；3.施加额定电源电压的1.1倍电压，并持续时间不小于30分钟，记录设备的运行状态和负载情况；4.在额定电源电压下，将电源电压迅速降低到额定电源电压的0.8倍，然后恢复到额定电源电压，记录设备的运行状态和负载情况；5.在额定电源电压下，将电源电压迅速降低到额定电源电压的0.5倍，然后恢复到额定电源电压，记录设备的运行状态和负载情况；6.根据测试需要，可以进行额外的测试，如测试设备在断电后的电源恢复时间等。
4.3 记录和分析结果在实施测试过程中，需要及时记录设备的运行状态、电流和电压等数据。
220kV GIS设备现场交流耐压试验研究
220kV GIS设备现场交流耐压试验研究摘要：现场交流耐压试验是判别电气设备结缘特性最严格和有效地方法。
本论文针对220kV变电站的GIS设备交流耐压试验进行了介绍，分析其实验技术，探索能满足实际工程需要的实验装置配置，对相关技术人员有较大的指导意义。
关键词：GIS交流耐压试验220kVAbstract: Field AC withstand voltage test, is used to distinguish the electrical equipment become attached to the most rigorous and efficient method of characteristics. In this paper, the GIS220kV substation equipment AC voltage withstand test is introduced, and analysis of its experiment technology, exploration can satisfy the need of practical engineering experimental device configuration, the relevant technical staff have a great guiding significance.Key words: GIS, AC withstand voltage test,220kV1引言GIS是六氟化硫（SF6）全封闭组合电器的简称，它是全部或部分地采用SF6气体作绝缘介质的金属电器设备，它可以把整个变电站除变压器以外的一次设备，全部封闭在一个接地的金属外壳内，壳内充以一定压力的SF6气体[1]。
SF6具有良好的绝缘性能，可以有效缩小绝缘距离，这样一来，不仅节省了用地，而且减少了自然环境对设备的影响。
110kVGIS的交流耐压试验技术方案
BPXZ-HT-384kV A/192kV调频式串联谐振试验装置一、被试品对象及试验要求1．110kV电缆，截面积400mm²，长度0.4km以内，电容量≤0.066uf,最高试验电压128kV。
2．35kV电缆，截面积300mm²，长度1.5km以内，电容量≤0.285uf,最高试验电压52kV。
3．110kVGIS的交流耐压试验，试验频率30-300Hz,试验电压不超过184kV。
二、工作环境1.环境温度：－150C–45 0C；2.相对湿度：≤90%RH；3.海拔高度: ≤2500米；三、装置主要技术参数及功能1.额定容量：384kV A；2.输入电源：380V电压，频率为50Hz；3.额定电压：32kV；64kV；192kV4.额定电流：12A；6A；2A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍3分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量的确定35kV电缆，截面积300mm²，长度1.5km以内，电容量≤0.285uf,最高试验电压52kV。
=2π×35×0.285×10-6×52×103=3.3A试验电流 I=2πfCU试对应电抗器电感量 L=1/ω2C=80H设计六节电抗器，使用电抗器二节串联三组并联可满足35kV电缆试验要求，则单节电抗器为64kVA/32kV/2A/120H。
电站KVGIS交流耐压试验方案
XXX电站220kVGIS交流耐压试验方案批准审核编写XXXX有限责任公司X X年X X月X X月（一）技术措施1、试验依据：○1、中华人民共和国国家标准GB50150－2006《电气装置安装工程电气设备交接试验标准》；○2、中华人民共和国电力行业标准DL/ T 555－2004《气体绝缘金属封闭开关设备现场耐压及绝缘试验导则》；○3、中华人民共和国电力行业标准DL/ T 618-1997《气体绝缘金属封闭开关设备现场交接试验规程》；○4、中华人民共和国电力行业标准DL/ T 617-2010《气体绝缘金属封闭开关设备技术条件》；○5、中华人民共和国国家标准GB/T 16927.1－1997 《高电压试验技术第一部分：一般试验要求》；○6、中华人民共和国电力行业标准DL/T848.1-2004 《高压试验装置通用技术条件第2部分：工频高压试验装置》。
2、试验目的：①、检查总体安装后的绝缘性能，以评估可能在将来导致内部故障的偶然原因（错误的紧固、处理、运输、储存和安装期间的损坏、存在外物等）。
②、该试验为出厂绝缘试验的补充，目的在于检查完整设备的绝缘水平是否符合有关标准的规定和厂家技术条件的要求以及上述提到的非常规问题。
在不危害GIS完好部件的前提下，提供设备投运前的最终检查。
3、被试设备的主要技术参数：数量：（4个间隔，不含母线PT及避雷器）试品名称：气体绝缘金属封闭开关设备型号规格：额定电压：252kV 相数：3相额定电流：A 额定频率：50Hz制造单位：4、试验应具备的条件:气体，气体压力保持在额定值；○1、GIS设备已经全部安装完毕，并充以合格的SF6○2、试品常规试验已经完成，且全部合格，微水合格，气体检漏合格；○3、GIS的隔离开关、断路器及接地开关等能可靠动作；○4、与GIS连接的电力变压器、电压互感器、避雷器、架空线应隔离，并采取措施，避免施加试验电压；○5、GIS上所有电流互感器二次绕组应短路并且接地；○6、与GIS连接的主变终端导体需断开，且充满合格气体；○7、试验电压从220kV GIS的出线空气导管上施加；○8、现场应提供大于50A/380V的三相专用试验电源；○9、试验可分成三次完成，每次试验一相，其余两相接地。
110kV-GIS耐压试验方案
110kV GIS交流耐压试验方案
【摘要】方案提出了110kV变电站110kV GIS交流耐压试验的加压程序、试验接线、方法、安全措施及配合事项等内容。
一、工程概况：
本工程为新建110kV变电站工程，110kV部分采用SF6封闭式组合电器（以下简称GIS）设备。110kV进线2个间隔、出线3个间隔、分段2个间隔、母线3段为一体的GIS，采用西安西开高压开关电气股份有限公司的设备。电气接线选择两线三变扩大外桥接线方式关设备。
二、磁瑶变110kVGIS＃1主变、（M2、M3）母联断路器断口耐压试验：
项目
接线
绝缘电阻（MΩ）
电容量
（nF）
谐振频率
（Hz）
试验电压
（kV）
加压时间
（min）
耐压前
耐压后
A.B.C/E
三、磁瑶变110kV GIS M1、M2母联断路器断口耐压试验：
项目
接线
绝缘电阻（MΩ）
电容量
（nF）
谐振频率
（Hz）
7、试验结束以后，不要马上靠近或接近高压设备，为防止意外发生，请确保残余电压泄放安全，且应对试验设备和被试设备进行充分放电后（时间不应小于1分钟），才可进行拆卸试验设备。
8、整个试验过程严格按照《电业安全工作规程》进行工作，严格遵守第十一章“电气试验”第一节“高压试验”第228-235条规定。由现场安全员进行监督。
500kV GIS设备现场交流耐压试验研究
500kV GIS设备现场交流耐压试验研究摘要：对电气设备结缘性能的检验和判断，现场交流耐压试验是一种最为严格的方法，本文针对500kV变电站，对其GIS设备交流耐压试验进行了概述，由于GIS设备的结构较为复杂，整体的电容量较大，应该合理的进行耐压设备组合的选择。
关键词：GIS设备；电气设备结缘性能；现场交流耐压试验Abstract：Electrical equipment inspection and judgment of connection properties, field AC voltage withstand test is one of the most rigorous method, according to the 500kV substation, the GIS equipment AC voltage withstand test is summarized, because GIS device structure is complex, the overall capacitance is larger, should be reasonable for pressure equipment portfolio selection.Key words：GIS equipment;Her performance of electrical equipment;Field AC withstand voltage test0引言GIS作为一种全封闭组合式金属电气设备，其中的绝缘介质采用的是SF6气体，该气体具有很好的绝缘性能，对于绝缘距离的缩小有很好的效果，它能够将除变压器以外的变电站中的一次设备封闭于与地相接的金属壳内，这样既能够节省用地，也能够降低自然环境因素对设备造成的影响，另外，维护方便，安装迅速，由于元件是完全封闭的，所以能够安全可靠的运行，大大降低了检修工作的工作量，降低了运行的费用。
110kVGIS交流耐压试验方法
IlOkVGIS交流耐压试验方法一、试验目的1、判断IIokVGIS进出线套管、GlS管母内部等绝缘性能是否良好；2、判断IIOkVGIS内各高压传感器功能是否良好，比如高压感应灯是否正常亮，传感器二次回路是否脱线；3、判断IIokV母线PT三相计量、测量、保护及零序二次电压输出是否正确；4、检查IIokVGIS一次相序是否正确。
二、安全措施1、耐压前应拆除IIOkVGIS进出线套管上连接的引线（备注：在拆除IlokV 架空线的引线前，应事先将架空线挂上接地线，防止感应电伤人），并使引线与套管上的设备线夹保持L5m及以上的安全距离，并将拆下来的三相引线可靠接地，防止耐压时产生的高压感应电压“外溢”从而造成人员伤害；2、耐压前应检查各个气室的密度继电器旁的阀门均处于打开状态，且密度继电器上显示气室的气压在额定值以上；3、考虑到做交接试验时，现场施工条件复杂，所以该耐压试验应尽量选择在白天摆好设备做好准备，夜间开始试验。
4、将耐压区域用警示带围起来，对外悬挂“止步，高压危险”标识牌，围起来的区域应包括耐压仪器摆放区、IlOkVGIS进出线套管垂直映射区，但IloGIS管母区域可以不做隔离措施。
5、为保证IlOkVGIS耐压顺利进行，尽量要求设备厂家全程在场指导；6、耐压前，将各间隔电流回路端子排用细铁丝短接并可靠接地，将母线PT汇控柜的母线电压空开全部拉开，并打开电压回路连片，尤其是零序电压回路的连片；7、耐压前，应用500OV高压摇表测量被试设备绝缘电阻，绝缘合格后，方能进行后续的交流耐压试验，测完绝缘后充分放电；8、升压前工作负责人应再次检查仪器是否可靠接地，建议增加一个接地点；9、升压前工作负责人应再次确认各危险区域是否已派专人看守，并提示操作人在升压前应大声喊到：准备升压了，大家注意安全。
三、耐压步骤（―）IlOkVGlS 一次核相并测绝缘电阻1、考虑到IlokVGlS几乎所有设备均封闭在管母内部，且在设备安装时，有某支路与母线连接时发生错相的风险，所以有必要进行一次核相；2、核相前设备状态：1）母线PT间隔：合上母线侧接地开关，并拆除该接地开关外部接地铜排，母线PT隔离刀闸处于分闸状态；2）线路及主变间隔：合上断路器两侧隔离刀闸、断路器、出线侧（或变压器侧）接地开关，并拆除该接地开关外部接地铜排；3）母联或分段间隔：合上断路器两侧隔离刀闸，合上断路器；4）如果现场的IlOkVGIS 系统是双母线接线，应按上述步骤分别进行。
220kV丽晶站110kVGIS设备交流耐压试验方案
220kV丽晶站110kVGIS设备交流耐压试验方案1. 引言本方案旨在针对220kV丽晶站的110kV气体绝缘开关设备（110kVGIS设备）进行交流耐压试验。
该测试旨在验证设备在正常运行情况下的耐压能力，以确保设备可以在额定电压下正常运行和使用，同时保证设备的安全可靠性。
2. 测试对象110kVGIS设备是指在电力系统中，用于进行电气绝缘的关键装置。
该设备主要由气体绝缘开关和相关控制电路组成。
本次测试的对象是220kV丽晶站中的110kVGIS设备。
3. 测试目标本次测试的目标是验证220kV丽晶站的110kVGIS设备在正常工作条件下的交流耐压水平是否符合设计和要求。
具体的测试目标包括：- 对于额定电压下的交流电环境，设备应能够正常运行，不出现任何电气故障。
- 设备与外界的介质之间应具有足够的绝缘性能，以防止电弧和漏电现象的发生。
4. 测试方法测试将采用以下方法来进行： 1. 将110kVGIS设备与交流电源相连，电源的额定电压为设备的额定电压。
2. 对设备的各个关键部件进行交流耐压测试，确保它们能够承受设定的电压水平。
3. 在测试过程中，记录设备的电压、电流、温度等重要数据，以评估设备的耐压性能。
4. 测试结束后，对测试结果进行分析和评估，确定设备是否符合设计要求。
5. 测试步骤本次测试将按照以下步骤进行： 1. 准备测试设备和仪器，确保其正常工作和校准。
2. 将110kVGIS设备与交流电源相连，根据设备规格将电源电压设定为额定电压。
3. 逐个对设备的关键部件进行耐压试验，包括主要开关、控制电路等。
4. 在每个测试点上，将设备的电压逐渐增加到设定值。
在达到设定电压后，保持一定的时间，以验证设备的稳定性。
5. 在测试过程中，记录关键数据，如电压、电流和温度。
6. 测试完毕后，对测试结果进行分析和评估。
6. 安全措施在进行测试时，必须采取以下安全措施： 1. 由经过专业培训的工作人员操作测试设备和仪器。
220kV丽晶站110kVGIS设备交流耐压试验方案
220kV丽晶变电站GIS设备交流耐压、局部放电试验方案批准：日期：技术审核：日期：安监审核：日期：项目部审核：日期：编写：日期：二○一一年十月目录1.适用范围 (1)2. 编写依据 (1)3. 作业流程 (2)4. 作业准备 (3)4.1人员配备 (3)4.2工器具及仪器仪表配置 (3)4.3串联谐振耐压设备配置 (3)5．作业方法 (4)5.1设备概况： (4)5.2试验前准备 (4)5.3220K V GIS设备交流耐压试验加压方法； (4)5.4局放测量方法： (5)5.5试验程序 (6)6．安健环控制措施 (8)6.1控制措施 (8)6.2危险点辨识与预控 (9)7. 质量控制措施 (10)8. 附录 (10)1.适用范围交接试验是能及时有效地发现电力设备因运输、安装等方面的问题造成的缺陷、防范电力设备事故、保证电力系统安全运行的有效手段，是保证电力设备安全投产工作中必不可少的一个重要环节。
本方案的编写参照国家标准、企业标准、南方电网标准及相关的技术规范、规定。
本方案对110kV间隔交流耐压交接试验的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范，用于指导220kVGIS设备的交流耐压交接试验工作。
现场交流耐压试验采用仪器为调频式串联谐振耐压试验装置。
DL/T 555-2004《气体绝缘金属封闭开关设备现场耐压及绝缘试验导则》中明确规定：“局部放电试验有助于检查多种绝缘缺陷和绝缘弱点，因而，他是现场耐压试验的很好补充。
”以及其它相关标准。
3. 作业流程1) 作业（工序）流程图5．作业方法5.1设备概况：本站设备采用北京北开电气股份有限公司设备。
110kVGIS设备接线方式采用双母线带母联开关接线方式，本期共有2个主变变高间隔、12个线路出线间隔、4个母线PT设备间隔、4个母联开关间隔；GIS的现场交流耐压试验采用调频式串联谐振耐压试验装置，串联谐振耐压试验装置采用多个高压电抗器组合调配，试验回路由可控硅变频电源装置供电，频率在30~300Hz范围内调节。
110kv gis耐压试验方法
110kv gis耐压试验方法一、啥是110kV GIS耐压试验呢？嘿呀，这110kV GIS耐压试验啊，就像是给这个GIS设备来一场超级考验呢。
GIS 呢，全名叫气体绝缘全封闭组合电器，它在咱们的电力系统里可是个很重要的家伙。
耐压试验就是要看看这个设备到底能不能承受住规定的电压，就像检查一个大力士能不能扛得住很重的东西一样。
二、试验前的准备工作。
在做这个试验之前呀，那可得好好准备一番呢。
首先得把设备周围打扫干净，可不能有乱七八糟的东西影响试验哦。
然后呢，要检查试验设备有没有问题，那些测试的仪器啊，就像是战士上战场前要检查自己的武器一样，得确保它们都能正常工作。
还有哦，要把GIS设备的接线都检查一遍，不能有松松垮垮的线，不然到时候测试就不准啦。
三、试验的具体方法。
1. 交流耐压试验。
这个交流耐压试验是很常用的一种方法呢。
咱们会给GIS设备加上交流电压，然后慢慢升高这个电压，就像给设备一点一点增加压力一样。
在这个过程中，要密切观察设备有没有什么异常的情况，比如说有没有发出奇怪的声音，有没有冒烟之类的。
如果在加到规定电压之前就出现了问题，那这个设备可能就有点小毛病啦。
2. 直流耐压试验。
直流耐压试验也有它的特点。
它是给设备加上直流电压，这个电压也是要按照一定的规则来升高的。
不过呢，直流耐压试验和交流耐压试验的原理不太一样，就像两条不同的路通往同一个目的地。
在做直流耐压试验的时候，也要仔细盯着设备的反应，要是有什么不对劲，那可不能马虎，得好好检查检查。
四、试验中的注意事项。
在做这个110kV GIS耐压试验的时候啊，有好多要注意的小细节呢。
比如说，操作人员一定要站在安全的地方，可不能离设备太近了，万一出点啥意外，那可不得了。
还有哦，试验的时候要做好记录，就像写日记一样，把试验过程中的电压数值啊，设备的反应啊，都记下来。
这样以后要是有什么问题，还能回头看看这些记录，就像翻老照片一样。
五、试验后的检查。
等试验做完了，可还没结束哦。
110kVGIS局放、耐压试验方案
110kV GIS交流耐压试验方案【摘要】方案提出了110kV变电站110kV GIS交流耐压试验的加压程序、试验接线、方法、安全措施及配合事项等内容。
一、工程概况：本工程为新建110kV变电站工程，110kV部分采用SF6封闭式组合电器（以下简称GIS）设备。
110kV进线2个间隔、出线3个间隔、分段2个间隔、母线3段为一体的GIS，采用厦门高压开关电气股份有限公司的设备。
电气接线选择两线三变扩大外桥接线方式。
GIS型号为LWG2-126，属于SF6气体绝缘金属封闭开关设备。
二、试验目的：为了检查GIS总体安装后的绝缘性能是否完好，验证是否存在各种隐患(如内部如遗留杂物、安装工艺不良、运输过程中引起内部零件移位等原因，可能会改变原设计的电场分布而造成薄弱环节和隐患)，所导致内部故障或可能会在运行中造成重大事故。
为保证该设备安全投入运行，故进行交流耐压试验。
三、试验依据：1、GB 50150-2006《电气装置安装工程电气设备交接试验标准》2、GB 7674－1997 《72.5 kV及以上气体绝缘金属封闭开关设备》3、Q/FJG10029，2-2004福建省电力有限公司企业标准《电力设备交接和预防性试验规程》第7.1.1条规定，试验电压值为出厂试验电压的80%。
产品出厂试验电压断口及导体对地110kV为230kV，现场交接试验电压断口及导体对地110kV为184kV。
4、I EC517和GB7674均认为试验电压频率在10-300Hz范围内与工频电压试验基本等效。
5、GIS生产厂家（厦门高压开关电气股份有限公司）出厂试验报告及有关技术文件。
四、人员组织：1、项目经理：2、技术负责：3、现场负责人:4、现场试验负责人及数据记录：5、被试GIS一、二次回路短路接地与放电、并将升压设备的高压部分短路负责人：，监护：6、试验设备接线及实际加压操作负责人：，监护：7、现场安全员：8、试验技术人员共4人，辅助工若干人9、外部协助人员：现场安装人员，监理及业主代表等人员。
110kV GIS耐压及局部放电检测试验方案
**********************************公司技术文件审批意见表****220千伏变电站新建工程110kV GIS交流耐压和局部放电检测试验方案一、适用范围本方案适用于****220kV变电站新建工程110kV GIS交流耐压和局部放电检测试验。
二、试验依据《Gas-insulated metal-enclosed switchgear for rated voltages of 72,5 kV and above》 IEC 60517-19 《72.5 kV及以上气体绝缘金属封闭开关设备》 GB7674-2008 《高压输变电设备的绝缘配合》 GB311.1-2012 《高压输变电设备的绝缘配合使用导则》 GB/T311.2-2013 《输变电设备交接试验规程》 Q/GDW10 108-02-001-2014 《国家电网公司电力安全工作规程变电部分》 Q/GDW1799.1-2013 《电气装置安装工程电气设备交接试验标准》 GB 50150－2016 《气体绝缘金属封闭开关设备现场交接试验规程》 DL/T618-2011 GIS技术协议、制造厂相关文件。
三、工程概况主接线如图所示****220kV变电站新建工程110kV GIS主要参数如下：额定电压126kV相对地绝缘水平AC：230kV断口间绝缘水平AC：230kV三、现场试验方式及试验电压的选择三、现场试验方式及试验电压的选择本次试验设备，现场耐压试验值为出厂耐压试验值的100%（230kV），耐压前老练试验及对地耐压加压程序为：0→Um/3(72.7kV)→Um(126kV)→Uf（230kV）持续1min，其中Um 为系统最高电压（即开关设备额定电压），Uf 为设备现场耐压值。
耐压试验结束后，将试验电压降至1.2Ur/3（87.3kV）后进行局放测试，其中Ur为设备额定电压。
进行局部放电测量时，超声波局放检测应对每个气室进行，局部放电测量结束后电压降至零。
GIS耐压试验方案
文件编号：_______________________________ ________________________________________________安徽华电六安电厂2×600MW级扩建工程#3机组220kV GIS交流耐压试验方案出版日期：2014年02月版次：第A版编写日期审核日期批准日期#3机组220kV GIS交流耐压试验方案试验承担单位：安徽省电力科学研究院试验性质：交接验收试验试验执行标准：GB50150；制造厂的技术规范试验地点：一、试验目的本次试验的目的是检验220kV GIS组合电器在现场安装后的主绝缘是否具有规定的电气强度，确保其安全运行。
二、试验条件：GIS内所`有设备安装结束，SF6气体充至额定压力，且密封性试验和气体湿度测量合格；常规电气试验已经完成且符合要求；断开GIS内所有的PT和避雷器，所有CT二次侧均短路接地，GIS外部出线套管引线解除，试验现场符合安全要求。
三. 加压过程：252kV GIS组合电器交流耐压值为出厂值的80%，即460×0.8＝368kV，试验程序为，先将电压升至126kV停留5分钟，再升至252kV停留3分钟，再增至试验电压停留一分钟后降至零，必须保证最后一分钟耐压通过。
（试验接线如图1）图 1 252kV GIS 组合电器交流耐压试验接线四、试验方法试验采用变频串联谐振的方法对GIS进行交流耐压试验。
采用变频谐振的方法主要试验仪器和设备有：BPD-300变频电源、CVD-300电容分压器、2台288H 电抗器、YD-250/72工频试验变压器等，其接线图如下。
图一220kV GIS交流耐压试验原理接线图五、试验步骤及记录表格主回路交流耐压试验除避雷器和PT的隔离开关外，所有主回路开关及闸刀合上，接地刀断开，分相进行相间及相对地交流耐压试验。
试验加压程序为升压到126kV（5分钟），再升压到252kV（3分钟），最后升压到试验电压（1分钟电压值为出厂值80%）。
GIS交流耐压试验作业指导书
GID 交流耐压试验作业指导书作业指导书编号：版本号：状态：执行GIS 交流耐压试验作业指导书编制审核工程部批准日期日期日期日期生效日期GID 交流耐压试验作业指导书版本号：GIS 交流耐压试验作业指导书编号：状态：执行目录1. 合用范围2. 编制依据3. 作业流程4. 安全风险辨析与预控5. 作业准备6. 作业方法7. 质量控制及检验标准文件修改记录：创建版本号修改说明修改人审核人批准人1.合用范围交接试验是能及时有效地发现电力设备因运输、安装等方面的问题造成的缺陷、防范电力设备事故、保证电力系统安全运行的有效手段，是保证电力设备安全投产工作中必不可少的一个重要环节。
为了强化一次设备交接试验工作，规范交接试验现场作业，公司组织编制施工作业指导书。
作业指导书的编写参照国家标准、企业标准及相关的技术规范、规定。
本标准合用于 110kV~500kV 电压等级新安装的、按照国家相关出厂试验标准试验合格的 GIS 设备的交接试验，本标准不合用于安装在煤矿井下或者其他有爆炸危（wei）险场所的电气设备。
本作业指导书对 GIS 交流耐压交接试验的操作步骤、技术要点、安全注意事项、安全风险辨析等方面内容进行了详细的规范，用于指导 110kV~500kVGIS 的交流耐压交接试验工作。
2. 编写依据表2-1 引用标准及规范名称以及其它相关标准。
标准及规范名称《电气装置安装工程电气设备交接试验标准》GB 50150-2022《气体绝缘金属封闭开关设备现场交接试验规程》DL/T 618-2022《气体绝缘金属封闭开关现场耐压及绝缘试验导则》DL/T 555-2004GIS 厂家技术条件及要求颁发机构中华人民共和国建设部中华人民共和国电力工业部中华人民共和国电力工业部GIS 生产厂家序号1 2 3 43. 作业流程确认 GIS 具备耐压试验条件摆好耐压试验设备连接高压引线，开始试验耐压前绝缘电阻测量试验回路达到谐振状态否如 GIS 的每一部件均已按选定的试验程序耐 受规定的试验电压而无击穿放电，则认为整 个 GIS 通过试验；在试验过程中如果发生击穿放电， 允许进行一次重复试验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电站K V G I S交流耐压试
验方案
RUSER redacted on the night of December 17,2020
XXX电站
220kVGIS交流耐压试验方案
批准
审核
编写
XXXX有限责任公司
X X年X X月X X月
（一）技术措施
1、试验依据：
○1、中华人民共和国国家标准GB50150－2006《电气装置安装工程电气设备交接试验标准》；
○2、中华人民共和国电力行业标准DL/ T 555－2004《气体绝缘金属封闭开关设备现场耐压及绝缘试验导则》；
○3、中华人民共和国电力行业标准DL/ T 618-1997《气体绝缘金属封闭开关设备现场交接试验规程》；
○4、中华人民共和国电力行业标准DL/ T 617-2010《气体绝缘金属封闭开关设备技术条件》；
○5、中华人民共和国国家标准GB/T －1997 《高电压试验技术第一部分：一般试验要求》；
○6、中华人民共和国电力行业标准DL/ 《高压试验装置通用技术条件第2部分：工频高压试验装置》。
2、试验目的：
①、检查总体安装后的绝缘性能，以评估可能在将来导致内部故障的偶然原因（错误的紧固、处理、运输、储存和安装期间的损坏、存在外物等）。
②、该试验为出厂绝缘试验的补充，目的在于检查完整设备的绝缘水平是否符合有关标准的规定和厂家技术条件的要求以及上述提到的非常规问题。
在不危害GIS完好部件的前提下，提供设备投运前的最终检查。
3、被试设备的主要技术参数：数量：（4个间隔，不含母线PT及避雷器）
试品名称：气体绝缘金属封闭开关设备型号规格：
额定电压：252kV 相数：3相
额定电流：A 额定频率：50Hz
制造单位：
4、试验应具备的条件:
气体，气体压力保持在额定值；
○1、GIS设备已经全部安装完毕，并充以合格的SF
6
○2、试品常规试验已经完成，且全部合格，微水合格，气体检漏合格；
○3、GIS的隔离开关、断路器及接地开关等能可靠动作；
○4、与GIS连接的电力变压器、电压互感器、避雷器、架空线应隔离，并采取措施，避免施加试验电压；
○5、GIS上所有电流互感器二次绕组应短路并且接地；
○6、与GIS连接的主变终端导体需断开，且充满合格气体；
○7、试验电压从220kV GIS的出线空气导管上施加；
○8、现场应提供大于50A/380V的三相专用试验电源；
○9、试验可分成三次完成，每次试验一相，其余两相接地。
5、试验参数计算、程序、步骤
:
试验参数计算
FC——变频控制器 Tr——励磁变压器 L——高压电感
Cx——试品电容 C1, C2——电容分压器
图1 串联谐振原理接线图
设220kV GIS电容量为Cx，分压器电容量为Cy，总电容量约为
C＝Cx＋Cy＝12nF (根据试品长度及间隔数量估算，GIS间隔按分为三次加压，即每次带一相 ) 根据电容量选取相应的电感L=720H，谐振频率f＝1/(2××√LC)=54Hz，试验频
率在试验设备输出的频率范围内。
试品最大电流为I=2πfCU ×10-3=1.5A （电抗器电流2A ） ，试品的最大电流不超过励磁变高压侧额定电流和电抗器的额定电流。
该GIS 设备最高运行电压m U =252kV ，相电压
3
m U ＝145kV ，出厂试验电压为Uc ＝
460kV ，现场耐压最高值为f U ＝Uc ×80％＝368kV ，时间为1min ； 由于有新旧交替的设备同时耐压，试验电压最终以现场协商为准！ 试验程序: ①老练试验
如图2所示，在
3
m U =145kV 电压下对GIS 进行老练净化，时间为10min ，在
3
m U ＝
252kV 继续老练净化3min 。
②主绝缘耐压试验
加压至f U ，持续耐压时间1min ，之后将电压迅速降为0。
m
U 1.5m
U
图2 交流耐压试验加压时间顺序图
试验步骤:
○
1、试验设备布置在220kVGIS 出线地面上； ○
2、选择其中一相施加电压，其它两相接地，未加压的部分需采取隔离措施； ○
3、检查GIS 主回路的断路器、隔离刀及接地刀的位置，确认其位置正常，方可加压； ○
4、主回路上所有避雷器及电压互感器需采取隔离措施，否则可选择待主回路绝缘试验合格后才安装，安装完后需做带额定电压试验；
○
5、GIS 的各个气室及母线旁需站人监护，发现异常立即向负责人报告；
○6、待一切就绪后开始调整变频电源，先将变频电源的各种保护设置完整正确，再初步寻找谐振点，找到谐振点后慢慢调节电压，观察电压、电流能否满足试验需要；
○7、无异常后再次升压到145kV-252kV-368kV，试验时间顺序按照图2进行；
○8、其它两相按照相同的程序进行交流耐压试验；
试验判据:
如GIS的每一部件均已按照选定的程序耐受规定的试验电压而无击穿放电，则认为整个GIS通过试验。
在试验过程中如果发生击穿放电，可采取下列步骤：○1、进行重复试验，如果该设备还能经受规定的试验电压时，则认为放电是自恢复放电，耐压试验通过。
如果重复耐压失败，则按下列程序进行；
○2、设备解体，打开放电间隔，仔细检查绝缘损坏情况，采取必要的修复措施，在进行规定的耐压试验。
（二）安全措施
○1、试验人员严格遵守《国家电网公司电力安全工作规程》。
○2、设专人负责现场安全，负责监视带电设备，带电设备要设置安全遮栏，并挂“止步，高压危险”标示牌，试验设备也应设置安全遮栏。
试验人员进入现场必须戴安全帽，高空作业必须挂安全带。
非试验人员不得进入试验场地,并有专人监护。
○3、试验前检查试验设备，确保各部件正常，各项保护功能正常，做好试验仪器设备的防雨、防晒的措施。
○4、试验时，被试设备周围有关设备应可靠接地。
○5、试验结束后，不要马上靠近或接近高压设备，待悬挂接地线后，确保残余电荷释放安全后，方可进行工作。
○6、现场要派人专门负责消防工作，并备有足够的合格消防器材。
（三）组织措施
○1、现场试验由试验负责人统一指挥，所有试验人员操作必须服从统一指挥。
○2、试验分工明确，变频柜的电压、电流监视，试验电压监视，试验电流监视，跳闸按钮，时间计时，测试都必须专人负责，在试验现场安排。
○3、工作负责人：组织试验前的现场勘察，试验人员试验过程中的安全监护，试验设备、材料的准备工作，试验人员的组织、协调，管理现场工作。
○4、技术负责人：收集有关资料，协调、解决现场技术问题，指导现场施工。
○5、安全负责人：检查现场安全措施是否完善，监督作业人员按安全规程作业，纠正违章、违规行为。
○6、试验人员：服从项目负责人的现场指挥、协调，完成所辖范围工作，编制试验报告。
各单位具体负责如下：
附、GIS交流耐压试验设备清单：。
