声光双控太阳能楼道灯的设计
楼道声光双控灯原理研究与设计
楼道声光双控灯原理研究与设计一、研究背景随着科技的快速发展,声光控制技术在照明领域得到了广泛的应用。
在楼道照明中,传统的开关控制方式存在一些问题,如需手动操作,使用不便,容易被遗忘等。
声光双控灯技术的应用,能够解决这些问题,并提高照明的智能化和便利性。
二、声光双控灯原理研究声光双控灯是一种通过声音和光线来控制的照明装置。
它通过声波感应和光敏感应两种方式来实现开关的控制,并根据不同的环境自动调节亮度。
1.声波感应原理声波感应是通过麦克风等声音传感器感知声音信号,然后经过信号处理电路将声音信号转化为电信号。
当麦克风感应到声音时,电路会将信号传递给控制装置。
控制装置根据设定的条件,比如声音的强度、频率等,判断是否需要打开或关闭照明。
这样,当有人进入楼道并发出声音时,声光双控灯可以自动感应到并打开灯光。
2.光敏感应原理光敏感应是通过光敏元件感应周围环境的亮度。
当环境亮度低于一定的阈值时,光敏元件感应到的信号会触发电路,使照明装置打开。
当环境亮度高于一定的阈值时,光敏元件感应的信号会触发电路,使照明装置关闭。
这样,无论是白天还是晚上,光敏元件都能够感应到环境的亮度,并自动调节照明的亮度。
三、声光双控灯设计1.电路设计声光双控灯的电路主要由声音传感器、光敏传感器、信号处理电路和控制装置组成。
声音传感器和光敏传感器感应到的信号被传递给信号处理电路进行处理,并将处理后的信号传递给控制装置。
控制装置根据处理后的信号判断是否需要打开或关闭照明,并控制相应的开关进行操作。
2.控制策略设计在声光双控灯中,需要根据不同的环境和需求制定相应的控制策略。
比如,在白天和阳光充足的情况下,光敏元件会感应到较高的亮度,此时可以设定一个阈值,当光敏元件感应到的信号高于阈值时,控制装置关闭灯光。
而在夜晚或暗处,光敏元件感应到的信号低于阈值,可以让控制装置打开灯光来提供照明。
3.亮度调节设计光敏感应的声光双控灯还可以根据环境的亮度自动调节照明的亮度。
声光控制楼道灯开关的设计
声光控制楼道灯开关的设计随着科技的不断进步,声光控制技术在各个领域得到了广泛应用。
声光控制楼道灯开关是其中一项非常实用的技术,在提高用户体验的同时还可以节约能源。
下面将详细介绍声光控制楼道灯开关的设计。
1.声光探测器的选择与安装:为了实现声光控制楼道灯开关的功能,首先需要选择合适的声光探测器。
声光探测器能够感知到环境中的声音和光线,并根据设定的条件来触发开关操作。
通常来说,选择范围较大的声光探测器会更加灵敏,但也要考虑到成本和可靠性。
安装声光探测器时应注意避免遮挡和干扰。
2.控制器的设计与布线:控制器是声光控制楼道灯开关的核心部件,负责接收声光探测器的信号并控制灯光的开关操作。
在设计控制器时,需要考虑到灯光的控制方式,比如手动/自动切换、全天候控制等。
在控制器布线时,需要考虑到声光探测器和灯光的位置关系,尽量减少布线长度,降低能耗和成本。
3.灯光设置与调整:声光控制楼道灯开关的一个重要功能是能够根据环境光线自动调整灯光亮度。
灯光设置可以根据用户的需求而定,一般来说,最佳亮度应该是光线足够明亮以提供足够的照明,但不至于过于刺眼。
在设计中,可以设置合适的灯光亮度范围,并通过灯光传感器来实时监测环境光亮度,从而动态调整灯光亮度。
4.延时和感应范围设置:为了节约能源和减少灯泡的使用寿命,可以通过设置延时和感应范围来控制灯光的开关。
延时设置可以根据楼道使用频率来定,如果楼道通行较频繁,可以设置较短的延时,以便灯光能够及时亮起。
感应范围设置可以根据楼道的尺寸和形状来定,确保能够感应到不同位置的行人并亮起相应的灯光。
5.安全监测与报警功能:为了确保楼道的安全,可以在声光控制楼道灯开关中添加安全监测与报警功能。
比如,在楼道内设置烟雾报警器和紧急按钮,当探测到烟雾或按下紧急按钮时,可以自动亮起所有灯光并触发报警器的声音。
总结起来,声光控制楼道灯开关的设计需要考虑到声光探测器的选择与安装、控制器的设计与布线、灯光设置与调整、延时和感应范围设置以及安全监测与报警功能。
声光控制楼道照明灯的设计与制作毕业设计论文
声光控制楼道照明灯的设计与制作毕业设计论文摘要:本文以声光控制楼道照明灯的设计与制作为研究对象,利用声控制和光控制技术,研发了一款智能化的楼道照明灯。
通过声音的感应和光线的检测,实现了对楼道照明灯的智能调节,提高了照明的舒适性和节能效果。
本文主要包括声光控制系统的设计、硬件电路设计、软件设计和实验结果分析等内容,最终实现了设计与制作的目标。
关键词:声控制,光控制,楼道照明灯,智能化,节能效果1.引言楼道照明灯是公共建筑中经常使用的照明设备之一、现有的楼道照明灯大多使用传感器控制,但是无法根据环境光线和人声的变化进行智能调节。
因此,本文的目标是设计一款具有声光控制功能的楼道照明灯,能够根据环境的变化自动调节亮度,提高照明的舒适性和节能效果。
2.声光控制系统的设计声光控制系统由声音感应模块、光线检测模块、控制模块和照明模块组成。
声音感应模块用于检测声音的变化,光线检测模块用于检测环境光线的亮度,控制模块用于接收并处理传感器的数据,照明模块用于根据控制模块的指令调节照明灯的亮度。
3.硬件电路设计硬件电路设计包括声音感应模块、光线检测模块、控制模块和照明模块的设计。
声音感应模块使用麦克风传感器,通过声音的震荡频率来判断声音的大小。
光线检测模块使用光敏电阻,并通过电路判断光线的亮度。
控制模块使用单片机,对传感器的数据进行处理,并控制照明模块的亮度。
照明模块使用LED灯,根据控制模块的指令调节亮度。
4.软件设计软件设计主要包括采集传感器数据、处理数据并控制照明灯的亮度。
通过编程实现声音感应模块和光线检测模块的数据采集,并根据设定的算法处理数据,发送指令给控制模块,从而调节照明灯的亮度。
5.实验结果分析进行了一系列实验以评估设计与制作的效果。
实验结果表明,声光控制楼道照明灯能够根据环境光线和人声的变化智能调节亮度,提高了照明的舒适性和节能效果。
实验结果还验证了硬件电路设计和软件设计的可行性和效果。
6.结论本文设计与制作了一款声光控制楼道照明灯,实现了对楼道照明灯的智能调节。
声光双控楼道灯课程设计
声光双控楼道灯课程设计一、课程目标知识目标:1. 学生能理解声光双控原理,掌握楼道灯的基本构成和工作原理。
2. 学生能描述声光传感器的作用,并解释其在楼道灯中的应用。
3. 学生了解节能环保的重要性,认识到声光双控楼道灯在节能减排中的作用。
技能目标:1. 学生能够运用所学的知识,设计简单的声光双控楼道灯电路图。
2. 学生通过小组合作,提高沟通协调能力和团队合作能力。
3. 学生能够运用实验器材,进行简单的声光双控楼道灯实验操作。
情感态度价值观目标:1. 学生培养对物理学科的兴趣,激发创新意识和探索精神。
2. 学生认识到科学技术与生活的紧密联系,增强学以致用的意识。
3. 学生树立节能减排、绿色环保的观念,培养社会责任感和主人翁意识。
课程性质:本课程属于物理学科,结合科学知识与生活实际,培养学生的动手实践能力和创新意识。
学生特点:学生处于八年级,具备一定的物理知识基础和实验操作能力,对新鲜事物充满好奇,善于合作与交流。
教学要求:结合学生特点,通过讲解、实验、小组合作等形式,实现课程目标,提高学生的知识水平和实践能力。
在教学过程中,注重引导学生主动探究、积极思考,将所学知识应用于生活实际。
后续教学设计和评估将围绕课程目标展开,确保学生达到预期学习成果。
二、教学内容1. 声光双控原理:讲解声音传感器和光敏传感器的原理,引导学生理解传感器在声光双控系统中的作用。
- 知识点:声音传感器、光敏传感器、传感器原理。
- 教材章节:八年级物理下册第五章第三节《传感器》。
2. 楼道灯电路设计:介绍楼道灯的基本构成,指导学生设计简单的声光双控楼道灯电路图。
- 知识点:电路设计、声光双控电路、电路图绘制。
- 教材章节:八年级物理下册第六章第二节《电路的设计与搭建》。
3. 声光双控楼道灯实验操作:组织学生进行实验,动手搭建声光双控楼道灯,观察实验现象,分析实验结果。
- 知识点:实验操作、观察与分析、声光双控楼道灯的制作。
- 教材章节:八年级物理下册第六章第三节《实验:制作简单的声光控制电路》。
便携式声光双控太阳能光伏智能灯的电路设计
• 130•声光双控灯能够取代普通开关照明灯,本文通过89C51单片机、单片机最小系统、光控电路、声控电路实现声光双控控制器功能。
在白天或高光线强度环境下,即使接收到声信号也不触发;在晚上或低光线强度环境下,接收到声信号时,能够触发开关,点亮灯泡。
由单片机控制的声光双控电路有低功耗、电路可靠、长时间稳定、控制器灵敏度可调、低成本等优点。
1.引言当今时代的主题之一是低碳、节能和环保,传统的开关式照明灯在使用时存在的不方便和资源浪费问题,如楼道照明灯。
而普通的声、光控制器虽然能够实现声光控制,但存在资源利用率低的问题。
因此,我们要从技术层面解决资源浪费的问题。
声光控制器在生活中被广泛运用,但低效率,高功耗的控制器并不能达到节能的目的。
因此,本文对声光控制器进行深入的研究。
国内外专家学者对声光双控控制器有着深入的研究,普遍使用的声控延时电路采用光电耦合器对触发信号进行处理,通过双向二极管对输出信号进行控制(蒋敏,声控延时开关:电世界,1997)。
文献(马永明,新型声控灯的设计与制作:电子技术,2013)对声控灯的触发信号做了一定的判断,对雷声,雨声等无规律的声信号进行处理,使其不能够触发声控灯。
提高了声控灯的抗干扰能力。
而广泛使用的声控制器是采用话筒对声信号尽心采集,通过电位变化使三极管导通,从而达到声控效果(吴凌燕,王守权,郭维波,吴春林,基于Proteus 的声控灯仿真研究:自动化与仪器仪表,2015)。
常用的光控电路由光敏电阻和晶体管实现,由光敏电阻接收到光照后发生电阻改变后,使晶体管基级电压变化,控制晶体管导通或关断,通过继电器实现对输出电路的控制(谢春林,声控、触摸调光台灯:电世界,1998)。
此外,可以用硬件电路的知识,采用光敏电阻、电压比较器等元器件便可实现简单的光控制器(D.J.Buckley,W.W.A.Stewart.A Light-Activated Switch For Controlling Bat-tery-Operated Light Traps:The Canadian Entomologist,1970;金永镐,曲晓东,自适应环境噪声的声光控制LED 照明灯:延边大学学报(自然科学版),2015;翟东清,李大伟,王波,系统自动控制与信号处理方式的研究:电子技术与软件工程,2019)。

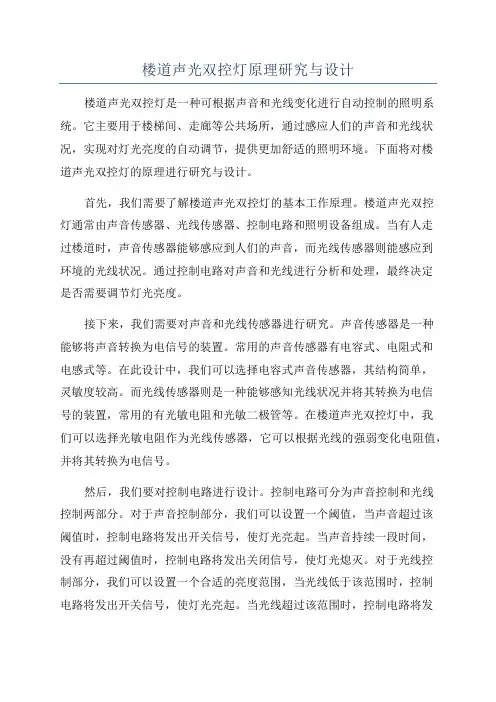

楼道声光双控灯原理研究与设计
楼道声光双控灯原理研究与设计楼道声光双控灯是一种可根据声音和光线变化进行自动控制的照明系统。
它主要用于楼梯间、走廊等公共场所,通过感应人们的声音和光线状况,实现对灯光亮度的自动调节,提供更加舒适的照明环境。
下面将对楼道声光双控灯的原理进行研究与设计。
首先,我们需要了解楼道声光双控灯的基本工作原理。
楼道声光双控灯通常由声音传感器、光线传感器、控制电路和照明设备组成。
当有人走过楼道时,声音传感器能够感应到人们的声音,而光线传感器则能感应到环境的光线状况。
通过控制电路对声音和光线进行分析和处理,最终决定是否需要调节灯光亮度。
接下来,我们需要对声音和光线传感器进行研究。
声音传感器是一种能够将声音转换为电信号的装置。
常用的声音传感器有电容式、电阻式和电感式等。
在此设计中,我们可以选择电容式声音传感器,其结构简单,灵敏度较高。
而光线传感器则是一种能够感知光线状况并将其转换为电信号的装置,常用的有光敏电阻和光敏二极管等。
在楼道声光双控灯中,我们可以选择光敏电阻作为光线传感器,它可以根据光线的强弱变化电阻值,并将其转换为电信号。
然后,我们要对控制电路进行设计。
控制电路可分为声音控制和光线控制两部分。
对于声音控制部分,我们可以设置一个阈值,当声音超过该阈值时,控制电路将发出开关信号,使灯光亮起。
当声音持续一段时间,没有再超过阈值时,控制电路将发出关闭信号,使灯光熄灭。
对于光线控制部分,我们可以设置一个合适的亮度范围,当光线低于该范围时,控制电路将发出开关信号,使灯光亮起。
当光线超过该范围时,控制电路将发出关闭信号,使灯光熄灭。
通过声音和光线控制的组合,可以实现对灯光亮度的智能调节。
最后,我们需要对照明设备进行设计。
在楼道声光双控灯中,可以选择LED灯作为照明设备。
LED灯具有低能耗、长寿命和高亮度等优点,适合用于楼道照明。
通过控制电路的信号,可以控制LED灯的亮度,从而实现对楼道照明的自动调节。
综上所述,楼道声光双控灯是一种能够根据声音和光线变化进行自动调节的照明系统。
声光双控楼道灯毕业设计论文
学院系声光双控楼道灯控制器的设计与制作姓名:系〔院〕:班级:指导老师:201年月日摘要在学校、机关、厂矿企业等单位的的公共场所以及居民区的公共楼道,长明灯现象十分普遍,这造成了能源的极大浪费。
另外,由于频繁开关或者人为因素,墙壁开关的损坏率很高,增大了维修量、浪费了资金。
我设计的课题是声光双控楼道灯控制器,设计了一种电路新颖、安全节电、结构简单、安装方便、使用寿命长的声光双控楼道灯。
在本设计中声光双控楼道灯控制器电路由电源电路、声电转换电路、放大电路、处理电路、光电转换电路及控制电路组成,主要介绍了声光双控楼道灯的性能,适用范围及工作原理,给出了个电路原理图及元件参数选择,节电效果十分明显,同时也大大减少了维修量、节约了资金,使用效果良好。
用声光双控楼道灯代替开关楼道灯,白天光照好,不管过路者发出多大的声音,楼道灯也不会亮。
夜晚光暗,当有人走过楼梯通道,发出脚步声或者其他声音时,电路的拾音器只要检测到有碎发声响,楼道灯会自动点亮,提供照明,当人们进入家门或者走出公寓,楼道灯延时几分钟后自动熄灭,可以到达节能的目的。
声光控制电路灯不仅适用于住宅区的楼道,而且也适用于工厂,办公楼,教学楼等公共场合,它具有体积小、外形美观、制作容易、工作可靠等优点,适用于各种楼房走廊的照明设备。
关键词:自动控制;节能;信号放大整形;声电转换电路;光电转换电路;控制电路。
目录第一章绪论 0声光双控课题背景 0声光双控课题研究的目的 0第二章声光双控电路基本原理 (1)声光双控节能灯基本原理 (1)555电路基本原理 (1)声控电路基本原理 (3)光控电路基本原理 (4)延时电路基本原理 (4)第三章声光双控电路设计分析 (5)声控电路 (6)单稳态延时电路 (7)光控电路 (7)第四章声光双控电路故障排除 (9)第五章声光双控电路设计图及所需元器件清单 (10)第六章心得体会 (13)参考文献 (14)致谢 (15)第一章绪论1.1声光双控课题背景由于近年来我国的照明器材行业的迅速崛起,中国已经成为电光源产品的主要输出国之一。
声光控楼道灯开关设计!
目录摘要 (1)第1章绪论 (2)第2章总体电路设计方案 (3)2.1 总体电路设计方案 (3)2.2 功能阐述 (4)第3章单元电路设计与分析 (5)3.1 电源电路设计 (5)3.2 信号放大整形电路设计 (6)3.3 延时处理电路单稳态电路设计 (6)3.3.1 定时器 (6)3.3.2 单稳态触发器 (8)第4章整机电路原理分析 (11)4.1 整机电路图 (11)4.2 电路工作原理 (11)第5章实物制作 (13)5.1 元器件的选择 (13)5.2 安装及调试 (14)致谢 (15)参考文献 (16)附录元器件清单 (17)摘要在学校、机关及厂矿的公共场所和居民居住区的公共楼道里普遍使用的都是机械手动开关。
由于机械手动开关经常被人为拨动,致使用了一段时间后就开始出现各种各样的原因使许多灯泡点亮长明的现象,这样既缩短了灯泡的寿命,又浪费了国家的电量,为国家、单位、个人造成了很多的经济损失。
另外,由于频繁开关或其他的人为因素,墙壁开关的损坏率很高,既增大了维修量、浪费了资金,又容易造成事故隐患。
所以,应该要改善一下这种现象,设计一种既安全又简单方便的新型墙壁开关,为消除事故隐患做足准备。
本项目研究的是一种利用声、光双重控制功能的无触点开关。
开关控制电路主要由声控部分、光控部分和延时处理部分组成。
白天光控电路对外界光亮程度进行检测,由于光亮程度较强,光敏三极管呈现小电阻使晶闸管呈现截止状态,无论多大的声音干扰也不能开灯,从而实现白天灯泡不亮。
晚上或遇到阴天,光敏三极管感受到较暗的光强度并输出较大的电阻使晶闸管呈现导通状态,遇到声响时,通过声控电路使灯泡自动点亮,并实现延时,从而实现自动控制。
而且对于声音感知的灵敏度和对光强度感知的灵敏度以及延时时间能够调节,即可以人为的设定延时时间。
这种开关特别适用于住宅楼、办公楼楼道、走廊、仓库、地下室及厕所等公共场所的照明灯的自动控制,是一种集声、光、延时于一体的既节电又方便的自动控制开关。
声光控制楼道灯的设计
声光控制楼道灯的设计首先,我们需要安装声音传感器和光线传感器在楼道的适当位置。
传感器的种类有很多,选择合适的传感器对于系统的正常工作至关重要。
声音传感器可以通过捕捉周围的声音来判断是否有人经过。
当传感器检测到声音时,它将向控制器发送信号,控制器收到信号后会判断是否开启灯光。
光线传感器可以感知周围的光线强度。
当光线传感器检测到光线较暗时,它会向控制器发送信号,控制器收到信号后会判断是否开启灯光。
接下来,我们需要设计一个智能控制器来控制灯具的开关。
控制器可以使用单片机或类似的技术来实现。
控制器首先会判断声音传感器和光线传感器是否同时检测到信号。
如果仅有其中一个传感器检测到信号,说明只有声音或光线变化,而并没有人经过楼道,这种情况下不需要开启灯光。
如果两个传感器都检测到信号,说明有人经过楼道。
这时,控制器会判断光线传感器检测到的光线强度,如果光线较暗,则会打开楼道灯。
如果光线较亮,则不需要开启灯光。
当人离开楼道时,传感器不再检测到声音和光线变化,控制器会判断提示灯的亮度是否达到一定时间,如果超过设置的时间则关闭灯光。
最后,为了实现更加智能化的控制,可以将控制器与智能手机或网络连接,通过手机APP或网络控制灯光的开关。
人们可以通过手机APP或网络控制延迟时间、光线感应强度、亮度等参数,来实现更加个性化的需求。
总之,声光控制楼道灯的设计可以通过声音和光线的感应来实现自动开关灯光的功能,可以提高照明效果,减少能源浪费。
通过控制器的智能化设计,可以实现更加个性化和智能化的控制方式,使照明系统更加智能化、便捷化。
基于51单片机的声光双控楼道灯设计与制作
内容摘要21世纪是世界科技飞速发展的一个时代,中国在科技行业上追求更高、更快、更远的目标也更进一步。
市面上也出现了越来越多适应当代需求和发展的产品,在追求发展的同时也在规范着所有人保护环境、绿色可持续发展,所以可持续发展,降低现有的能源消耗无疑是当今社会需要共同完成的目标。
然而,当今社会在能源上还存在着极大的浪费,比如学校、公司、社区等公共场所和居民区的楼道灯,长期开始未及时关闭甚至长期开启的现象是屡见不鲜的,这对能源造成了极大的浪费与消耗。
在长期频繁的触摸墙体的情况下,无疑也是造成了损耗,后期需要花费大量的人力、财力弥补维修。
针对这一社会现象,本次设计的课题为声光双控楼道灯,51单片机为芯片,当环境亮度高时,灯不亮;当环境亮度低于一定值得时候,为节约能源,采用声音控制,例如人行走时脚步声、踩踏声、击掌声、说话声等声源触发灯亮,在设定的时间内灯持续亮着,超过一定时间后,灯自动熄灭。
关键词:节能可持续 51单片机亮度声控AbstractThe 21st century is an era of the rapid development of science and technology in the world, and China's pursuit of higher, faster and farther goals in the science and technology industry gone furthe.There are also more and more products on the market to meet the needs and development of contemporary times, while pursuing development, but also standardizing all people to protect the environment, green sustainable development, sntial areas of corridor lights, long-term start not to close in time or even long-term open phenomenon is common, which has caused a great waste and consumption of energy. In the case of long-term frequent touch wall, is undoubtedly also caused by wear and tear, later need to spend a lot of human and financial resources to repair.o sustainable development, reducing the existing energy consumption is undoubtedly the goal of today's society to achieve together.However, there is still a great waste of energy in today's society, such as schools, companies, communities and other public places and reside.In view of this social phenomenon, the subject of this design is acousto-optic double-controlled corridor lamp ,51 single chip microcomputer is chip, when the ambient brightness is high, the lamp is not on;When the brightness of the environment is lower than a certain value, in order to save energy, sound control is adopted, such as footsteps, stampede, applause, speech sound and other sound source trigger lights on when people walk. In the set time, the lights continue to light, after a certain time, the lights automatically go out.Key words:Energy saving sustainable 51 single chip brightness sound control目录1.绪论 (1)1.1 课题研究背景 (1)1.2 文献综述 (1)1.3 选题的意义和目的 (1)1.4 研究现状 (2)1.5 课题研究的内容 (2)1.6 课题的开发目标 (3)1.7 总体的设计思想 (3)2.系统的设计方案分析与选择 (4)2.1 系统开发平台介绍 (4)2.1.1 Keil uVision4 (4)2.1.2 Altium Designer (4)2.1.3 STC_ISP_V4.80 (4)2.2 系统开发相关技术 (5)2.2.1 C语言简介 (5)2.3总体设计方案 (5)3.硬件模块设计 (6)3.1单片机系统电路设计 (6)3.1.1单片机主控制电路的设计 (6)3.1.2 电源电路设计 (7)3.1.3 晶振电路设计 (7)3.2 光强度感应模块电路设计 (8)3.3 声音控制电路设计 (9)3.4 键盘模块电路设计 (9)3.5 显示屏模块电路设计 (10)4.系统调试 (12)4.1 系统硬件调试 (12)4.2 系统软件调试 (12)4.3 系统软硬联调 (13)5.系统测试 (13)5.1 测试内容 (13)5.2 测试原理 (14)5.3 测试结果 (14)5.4 实物展示 (15)6.总结 (17)致谢 (18)参考文献 (19)附录 (16)1.绪论1.1 课题研究背景科技的进步伴随着衣食住行的水平逐步提升,人类开始意识到一切可使用资源,如石油、天然气、淡水、电能等能源是对我们赖以生存和发展的物质基础。
声光控制楼道灯开关的设计
声光控制楼道灯开关的设计摘要:楼道灯的开关一直是一个常见的问题。
传统的开关需要人工操作,不仅浪费人力资源,还会造成能源的浪费。
声光控制楼道灯开关则可以实现智能化的控制,通过感应声音和光线的变化自动调节灯光的亮度和开关状态,达到节能的目的。
本论文将详细介绍声光控制楼道灯开关的设计原理、方案和实施步骤,对其应用前景进行分析和展望。
关键词:声光控制、楼道灯、开关、节能一、引言楼道灯的开关一直以来都需要人工操作,经常会出现开关未关的情况,造成了能源的浪费。
为了解决这个问题,本论文设计了一种声光控制楼道灯开关的方法,通过感应声音和光线的变化自动调节灯光的亮度和开关状态,实现了智能化的控制。
二、设计原理声光控制楼道灯开关的设计原理基于声音和光线传感器的工作原理。
当声音和光线传感器感应到楼道中有人经过时,声音传感器会将信号传递给控制系统,控制系统判断是否需要开启灯光。
同时,光线传感器会感应到环境的亮度,根据设定的亮度阈值决定是否需要调节灯光的亮度。
三、设计方案1.硬件设计(1)声音传感器:选择一种高灵敏度的声音传感器,可以感应到人们经过时产生的声音。
(2)光线传感器:选择一种可以感应到环境的亮度变化的光线传感器。
(3)控制系统:设计一个可以对信号进行判断和处理的控制系统。
(4)灯光调节装置:根据控制系统的信号,通过调节灯光的电流来调节灯光的亮度。
2.软件设计(1)声音信号处理:控制系统接收到声音传感器的信号后,对信号进行处理,判断是否需要开启或关闭灯光。
(2)亮度调节:光线传感器感应到环境的亮度后,控制系统根据设定的亮度阈值决定是否需要调节灯光的亮度。
四、实施步骤1.组装硬件设备:将声音传感器、光线传感器、控制系统和灯光调节装置连接在一起,组装成一个完整的声光控制楼道灯开关设备。
2.安装设备:将声光控制楼道灯开关设备安装在楼道中,确保设备可以感应到楼道中的声音和光线变化。
3.调试设备:对设备进行调试,测试声音传感器和光线传感器的灵敏度和准确度,调整亮度阈值和灯光调节装置的参数。
声光双控灯毕业设计
声光双控灯毕业设计毕业设计:声光双控灯设计方案一、引言二、设计目标1.实现声音控制:利用声音传感器来接收环境声音,通过声音信号的强弱来调节灯光亮度。
2.实现光线控制:利用光线传感器来感知环境光线强弱,根据环境需要自动调节灯光亮度和颜色。
3.智能化操作:设计一个用户界面,可以手动调节灯光亮度和颜色,同时也可以通过手机APP进行远程控制。
三、方案设计1.系统整体架构声光双控灯的系统整体架构由三部分组成:声音传感器模块、光线传感器模块和控制模块。
声音传感器模块用于接收环境声音,并将声音信号转换成电信号。
光线传感器模块用于感知环境光线的强弱,将光线信号也转换成电信号。
控制模块接收从声音传感器和光线传感器模块发送过来的电信号,并根据信号的强弱来调节灯光的亮度和颜色。
2.硬件设计声音传感器模块采用MEMS麦克风传感器,通过对环境声音的采集来得到声音信号。
光线传感器模块采用环境光传感器,能够感知环境光线的强弱,并将其转换为电信号。
控制模块由单片机和LED灯带组成。
单片机用于接收从传感器模块发送过来的电信号,并根据信号的强弱来控制LED灯带的亮度和颜色。
3.软件设计控制模块的软件设计主要使用C语言进行编程,通过编写相应的算法来实现声音和光线的控制功能。
在用户界面方面,可以设计一个LCD显示屏和一组按键来手动调节灯光亮度和颜色。
同时,可以使用蓝牙模块将控制模块与手机APP进行连接,实现远程控制的功能。
四、性能评估为了评估设计方案的性能,可以进行以下测试和评估:1.声音传感器的灵敏度和采样频率:测试声音传感器对不同声音的识别能力和采样频率,评估其对声音的响应速度。
2.光线传感器的灵敏度和动态范围:测试光线传感器对不同光线强弱的识别能力和动态范围,评估其对光线的感应性能。
3.控制模块的调光和颜色调节精度:通过手动操作和手机APP远程操控,测试控制模块对灯光亮度和颜色的调节精度。
4.系统整体的反应速度和实时性:测试整个声光双控灯系统对环境变化的响应速度和实时性。
声光触摸控制楼道灯的设计与制作
[Key words] voice sensor light touch energy-saving
1绪论
科学技术作为人类世界不断向前发展的主要指标,在科技发展的同时也越来越走进人们的生活,自从电灯的问世以来,人们大感生活质量的提高的同时也开始对节能这一意识有了更加深入的了解,并且明朗了对此的重要性。对于节能,人们总会下意识的想到公共场所,公共场所和居民居住区的公共楼道普遍使用机械手动开关,由于各种方面的原因常常出现许多灯泡点亮长明的现象,使得灯泡使用寿命短,浪费能源,为国家、单位、个人造成经济损失。此外,由于频繁手动开关或者其他外部因素,使得手动开关的损坏率很高,不仅加大了工作量、还浪费能源和经济,而且容易埋下事故的隐患。基于这个原因,如果能设计并且研制出一种这样的电路:新颖、安全节电、结构简单、安装方便的声光双控照明灯节能自动开关就显得相当有必要了。能使公共场所的照明灯即在白天或有强光的情况下即便有大振动、大声响也能控制灯不亮;而在夜晚或弱光的情况下因声响触发而灯自动亮起,持续约10秒钟(时间可设定)后自动熄灭。如此方便又省电,在以往并不是没有这种类型的的自动开关研制及使用,只是在技术层面上就要稍弱于现今的科技,以往的设计大多都是应用模拟电子技术来进行设计的,这种设计于现在来讲分立元件较多,线路错综复杂。而如今,单片机技术更是有了长足的进步,比起以往成熟很多,使用的单片机可以设计出更多功能性能的逻辑门开关,电路设计好后,可对其编程相应的程序来实现人们所设想的功能,简洁灵便,编程简单。
摘 要
声光触摸控制楼道灯控制器的设计与制作,声光双控延时开关是适用于各种楼道的一种自动控制电路。能自动控制白天断开开关、夜晚受到声响触发时亮灯、人走灯灭。具有反应灵敏、性能较稳定、耗能低、使用寿命长等特点和优点。在此所介绍的这种楼道的自动开关电路,集合了声控、光控、触控和延时等几种控制电路;基于工作稳定、节能和使用寿命长的特点和优点。即在白天或有强光的情况下即便有大振动、大声响也能控制灯不亮;而在夜晚或弱光的情况下因声响触发而灯自动亮起,持续约10秒钟(时间可设定)后自动熄灭。本次设计所选用的控制芯片为STC89C52,用于光敏对声敏的控制(即白天或光线较强的场合不管受到多大的声响触发都不会亮灯),但触摸控制可控制整个电路的亮灭。本设计课题的研究适用于很多场合,如:楼道、公共厕所等作为照明电路。本文设计并阐述了简单的声光触摸控制楼道灯开关的制作。可选择的适合器件为:声敏传感器、光敏传感器和触控传感器作为基本元件。光敏二极管、声敏传感器和触摸传感器三种传感器组成了声控、光控和触摸三种控制的电路。根据制图原理及布局原则完成了电路板的制作。实现了对照明灯电路的三种控制,即实现了灯的控制。
声光控制楼道灯开关的设计
声光控制楼道灯开关的设计随着科技的进步和人们对生活质量的要求提高,智能家居系统的需求也日益增长。
声光控制楼道灯开关作为智能家居系统的一部分,具有方便、省电等优点,逐渐受到人们的喜爱。
本文将探讨声光控制楼道灯开关的设计。
首先,声光控制楼道灯开关的设计需要具备声音和光线两种控制方式。
声控方式是通过识别声音信号来控制灯的开关,而光控方式是通过感光元件来检测光线强度,根据设置的阈值来控制灯的开关。
其次,声光控制楼道灯开关的设计需要具备智能化的功能。
可以通过智能学习算法,不断改进识别声音和感光的精确性,提高开关的准确性和响应速度。
同时,可以根据用户的使用习惯和时间规律,进行自动化设置,实现按需自动开关灯。
声光控制楼道灯开关的设计还需要考虑智能联动功能。
可以将声光控制开关与人体感应器、门禁系统等其他智能设备进行连接,实现联动控制。
例如,当人体感应器检测到有人进入楼道时,声光控制开关可以根据感光元件的检测结果判断光线是否足够亮,从而决定是否开关灯。
另外,门禁系统可以与声光控制开关进行联动,当门禁系统检测到楼道门打开时,自动开灯,提高安全性和便利性。
此外,声光控制楼道灯开关的设计还应该注意节能环保。
可以通过设置光线阈值和延时关闭功能,当光线达到一定强度或一段时间内无人经过时,自动关闭灯,减少能源的浪费。
此外,还可以考虑使用能效更高、寿命更长的LED灯,减少能源消耗和更换频率。
最后,声光控制楼道灯开关的设计需要注重舒适性和人性化。
可以设置灯光的亮度和颜色,根据不同的环境和需求进行调节,营造出舒适的灯光氛围。
另外,可以设置灯光的延时关闭功能,当人们离开楼道一段时间后,灯光逐渐变暗,避免突然黑暗造成的不适。
综上所述,声光控制楼道灯开关的设计需要考虑声音和光线两种控制方式,具备智能化、智能联动、节能环保、舒适性和人性化等功能。
通过不断的技术改进和创新,可以提高声光控制楼道灯开关的性能和用户体验,为人们的生活带来更多便利和舒适。
声光控制楼道灯开关的设计
学号: 12103119东营科技职业学院毕业设计(论文)任务书题目:声光控制楼道灯开关的设计主要内容、基本要求、主要参考资料等:1、设计(论文)课题要求:本论文要求广泛搜集相关研究资料,并进行深入对比分析。
在撰写毕业论文有一定的学术性,一定的创见性,具有科学性,做到观点正确、论据充分、推理严密;层次分明、条理清楚、语言简练。
论文主要在以下几个方面展开论述:根据节约资源的任务要求,初步拟定声光控制电路工作原理的可行性,真正的有利于人们的方便、节能2、文献查阅要求:在查阅相关参考文献时,首先要分析研究课题,明确查阅要求,其次选择合适的检索工具和检索方法;利用检索工具查找文献线索,了解馆藏情况,获取原始文献;最终要把检索到文献认真地加以筛选、消化和吸收,变为可用的活资料。
完成期限:自2014年11月15日至2015年3月31日指导教师:教研室主任:系主任:2014年11月 15日目录绪论摘要 (1)第一章元件的介绍 (2)1.1 电阻的定义及分类 (2)1.2 电容的分类及选用 (3)1.3二极管的定义及分类 (4)1.4三极管 (5)1.5晶闸管 (6)1.5.1光控晶闸管的结构 (6)1.5.2光控晶闸管的工作原理 (7)1.5.3光控晶闸管的特性 (7)第二章电路设计及工作原理 (8)2.1设计流程 (8)2.2光控电路 (9)2.3声控电路 (9)2.4延时电路 (11)2.4.1电路的放电过程 (11)2.4.2电路的时间常数 (12)2.4.3延迟时间的可优化性 (13)第三章电路的焊接与调试 (13)总结 (15)致谢 (16)绪论节约是中华人民的传统美德,随着科学技术的飞速的发展,资源的大量开采,能源却不断减少。
为了响应国家科学发展观,资源可持续发展。
树立节约能源、养成节约资源的习惯已势在必行。
伴随着电网的普及,电能在生活中的浪费也成了不容小觑的问题,所以节约电能也显得非常必要。
从当年爱迪生发明了电灯,到如今的装饰灯、日光灯、照明灯…电灯的种类、样式以及对灯控制的开关也越来越多。
最新声光控制楼道照明灯的设计与制作设计29929972
声光控制楼道照明灯的设计与制作设计29929972毕业设计声光控制楼道照明灯的设计与制作声光控制楼道照明灯的设计与制作摘要:“绿色照明”是20世纪90年代初提出的照明领域新方针。
现在公共场所各种照明灯的应用逐渐增多,用电量也逐步加大。
生活中我们用的最为平常的灯则是楼道里的照明灯,住过居民楼的人都知道,楼道很窄,晚上行走很不方便,如果让楼道的照明灯一直亮着,则造成了能源的极大浪费。
因此设计一种既不浪费国家电力又方便实用的照明灯系统是很有实用价值的。
声光双控照明灯不仅适用于住宅区的楼道,也适用于工厂、办公室、教学楼等公共场所,它具有体积小、灵敏低耗、性能稳定、节能等优点,符合当今节能环保的主题。
在晚上或光线较暗时,当有人走过楼梯发出脚步声或其它声音时,楼道灯会自动点亮提供照明,当人们走过楼道后延时几秒自动熄灭;在白天,即使有声音楼道灯也不会亮,从而达到节能目的。
关键词:绿色照明;光敏电阻;光控电路;节能目录1 绪论 (1)1.1 设计背景、目的和意义 (1)1.1.1设计背景 (1)1.1.2设计的目的和意义 (1)1.2 国内外发展现状 (2)2 系统方案设计及论证 (3)2.1设计内容 (3)2.2方案设计 (3)2.2.1方案一 (3)2.2.2方案二 (3)2.2.3方案三 (5)2.3方案论证 (5)3 硬件电路设计 (6)3.1系统电路的设计 (6)3.1.1三极管放大电路 (6)3.1.2带阻滤波电路 (7)3.1.3单电源放大电路 (7)3.1.4检波和电压比较电路 (8)3.1.5光控电路 (9)3.1.6延时电路 (9)3.1.7电源电路 (10)3.2 主要元器件介绍 (11)3.2.1驻极体话筒 (11)3.2.2光敏电阻 (11)3.2.3 NE555定时器 (12)3.2.4运放LM324 (14)3.2.5三端稳压器管 (14)3.3电路图的确定 (15)3.4 PCB板制作流程 (16)4 硬件电路安装与调试 (17)4.1元器件安装焊接及注意事项 (17)4.2电路的调试 (17)4.2.1硬件静态的调试 (17)4.2.2联机仿真调试 (17)4.3遇到的问题 (18)5 结论 (19)本次设计的原理清晰,设计性能指标的灵敏度基本达到设计的要求。
声光双控太阳能楼道灯的设计
声光双控太阳能楼道灯的设计【摘要】在能源逐渐短缺的今天,太阳能的利用越来越受到人们重视。
本文提供了一种太阳能供电、声光双控LED节能灯设计方案。
包括太阳能电池板、蓄电池过充保护器、蓄电池国防保护器、逆变电路和控制电路。
该灯可安装在公园、小区、学校等,管理方便,节电节能。
【关键词】太阳能声光双控LED节能灯过充过放保护0引言太阳能是取之不尽、用之不竭的清洁能源,随着社会和科技的发展,人们越来越重视太阳能的开发与利用,相应的LED照明灯具随之产生。
能够安装在宾馆、学校、公园、街道的声光双控太阳能LED节能灯,有着节电节能、清洁方便、易于管理的优点,具有广阔的应用前景。
1系统设计现有的楼道节能灯,或是仅有太阳能供电部分的长明灯,或是仅有光控部分而需供市电,大都无法做到充分的利用太阳能和节约电能。
在对现有设计研究分析基础上,本文提出了一种太阳能供电的声光双控延时节能灯。
白天太阳能电池板对蓄电池充电,晚上蓄电池释放能量, LED灯在有人过时点亮,延时一段时间后自动关断。
具体系统设计模块如图1所示。
2硬件电路设计2.1太阳能电池板太阳能电池通过半导体PN结的“光生伏打效应” ,将太阳能直接转化为电能,供负载使用或存储于蓄电池内备用。
其基本种类有单晶硅、多晶硅、非晶硅太阳能电池等。
2.2 蓄电池过充保护器该过充保护器由电压比较器、三极管、继电器等原件组成。
当太阳能电池板能够提供有效电压,且电池电压低于12.4V时,因IC1反相输入端电压高于同相输入端电压,输出为低电位,三极管截止,继电器(12V)处在释放状态,电池通过触电与太阳能电池板相连继续充电。
当电池电压达到12.4V时,IC1输出变为高电位,此时三极管导通,继电器吸合。
蓄电池与太阳能电池板断开,充电停止。
二极管D1、D2用来保护继电器,使其免受反电动势冲击。
2.3过放保护器当电池电压低于10V时,保护器自动断开电流,以免过度放电。
电压高于10V且继电器已经吸和时,三极管上有0.8V左右的正向电压而导通,继电器保持吸和,电池供电。
太阳能声光双控指示灯的设计
太阳能声光双控指示灯的设计发布时间:2022-08-02T06:38:25.380Z 来源:《教育学文摘》2022年3月6期作者:余万志[导读] 本文介绍了一种在绿色节电方面起到很大作用的太阳能声光双控指示灯的设计,先设计一块供电的太阳能电池,再设计声光双控指示灯的电路。
余万志昆明滇池国家旅游度假区海贝中英文学校 650200摘要:本文介绍了一种在绿色节电方面起到很大作用的太阳能声光双控指示灯的设计,先设计一块供电的太阳能电池,再设计声光双控指示灯的电路。
将太阳能电池接到声光双控指示灯上,就可以起到用的时候进行指示的作用,并且指示灯不用一直亮着,很大程度上起到了节电的作用,促进了绿色生态的发展。
关键词:太阳能,声光双控,节电环保Abstract: This paper introduces the design of a solar acousto-optic double control indicator light which plays a great role in green power saving. The first design of a power supply solar cell, and then the design of acousto-optic double control indicator light circuit. The solar cell received acousto-optic double control indicator light, can play a role in the use of the indicator, and the indicator light does not have to be on, to a large extent, has played the role of power saving, promoting the development of green ecology. Key words: solar energy, acousto-optic double control, energy-saving environmental protection 1、引言在人们的日常生活中,电能起到了关键性的作用,在绿色生态的建设中,我们时刻想着如何做到节电环保,本文介绍了一种将太阳能技术和声光双控技术运用于指示灯节电方面的设计,很大程度上运用了太阳能技术和声光双控技术,一定程度上促进了绿色科技的进步。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
声光双控太阳能楼道灯的设计
【摘要】在能源逐渐短缺的今天,太阳能的利用越来越受到人们重视。
本文提供了一种太阳能供电、声光双控led节能灯设计方案。
包括太阳能电池板、蓄电池过充保护器、蓄电池国防保护器、逆变电路和控制电路。
该灯可安装在公园、小区、学校等,管理方便,节电节能。
【关键词】太阳能声光双控 led节能灯过充过放保护
0引言
太阳能是取之不尽、用之不竭的清洁能源,随着社会和科技的发展,人们越来越重视太阳能的开发与利用,相应的led照明灯具随之产生。
能够安装在宾馆、学校、公园、街道的声光双控太阳能led 节能灯,有着节电节能、清洁方便、易于管理的优点,具有广阔的应用前景。
1系统设计
现有的楼道节能灯,或是仅有太阳能供电部分的长明灯,或是仅有光控部分而需供市电,大都无法做到充分的利用太阳能和节约电能。
在对现有设计研究分析基础上,本文提出了一种太阳能供电的声光双控延时节能灯。
白天太阳能电池板对蓄电池充电,晚上蓄电池释放能量 , led灯在有人过时点亮,延时一段时间后自动关断。
具体系统设计模块如图1所示。
2硬件电路设计
2.1太阳能电池板
太阳能电池通过半导体 pn结的“光生伏打效应” ,将太阳能直接转化为电能 ,供负载使用或存储于蓄电池内备用。
其基本种类有单晶硅、多晶硅、非晶硅太阳能电池等。
2.2 蓄电池过充保护器
该过充保护器由电压比较器、三极管、继电器等原件组成。
当太阳能电池板能够提供有效电压,且电池电压低于12.4v时,因ic1反相输入端电压高于同相输入端电压,输出为低电位,三极管截止,继电器(12v)处在释放状态,电池通过触电与太阳能电池板相连继续充电。
当电池电压达到12.4v时,ic1输出变为高电位,此时三极管导通,继电器吸合。
蓄电池与太阳能电池板断开,充电停止。
二极管d1、d2用来保护继电器,使其免受反电动势冲击。
2.3过放保护器
当电池电压低于10v时,保护器自动断开电流,以免过度放电。
电压高于10v且继电器已经吸和时,三极管上有0.8v左右的正向电压而导通,继电器保持吸和,电池供电。
电池电压降低到9.5v 时,三极管截止,继电器释放,电池被断开。
电路结构为光伏蓄电池——dc直流滤波升压——rc桥式正弦波振荡器工频逆变——运算放大器升压——滤波——负载。
伏蓄电池阵列的直流输出电压 ,先经dc直流滤波升压后 ,再由运算放大器组成的 rc桥式正弦波振荡器电路转变为工频 50hz的交流电压 ,然后经运算放大器升压为 220v的交流输出电压 ,再经滤波器滤波得到 220v的工频电压接负载。
2.5 控制电路
图4为与非门管脚图。
与非门1等组成声控开关,与非门2等组成光控开关,与非门3,4等组成单稳态电路。
白天光敏电阻rg阻值较小, r10接地,各管脚电平如下表1所示,可见c5两端5、6、10管脚均为低电平,三极管vt因4管脚为高电平而导通,vs断开,灯始终不亮。
晚上, rg阻值较大使13脚为高电平。
当声音较大时,音频信号经放大后,经过r6向c4充电(充电时间常数极小),此时11脚变为高电平。
由表可看出, 4脚为低电平。
则vt截止, vs 导通,节能灯发光。
延时30余秒后,c5充电完毕,5,6脚恢复低电平,4脚恢复高电平,vt导通,vs断开,节能灯自动关断。
3结语
目前应对能源危机的主要途径,一是有效节能;二是快速发展太阳能、风能等可再生能源。
本设计充分利用了太阳能这一清洁能源,低碳环保、节电节能、管理方便。
但目前太阳能照明灯仍存在成本偏高的问题,影响了推广使用。
随着科技的进步与技术的成熟,太阳能led节能灯得成本将得到降低,从而具有更加广阔的应用前景。
参考文献:
[1]王长贵.太阳能发电实用技术[m].北京:化学工业出版社,2005.
[2]孙俊人.新编电子电路大全[m].北京:中国计量出版社,2001.1.
[3]叶莎.家用太阳能发电系统逆变电路的设计[j].武汉船舶职
业技术学院学报,2008,(1):34-35.
[4] 陈有卿,吴文波,叶桂娟.现代家庭电子制作精品[m].北京:科学出版社,1996.84.。
