四与非门74HC00芯片资料
74系列芯片详细功能介绍
74系列数数字电路7400、74H00、74L00、74LS00、74S00、74HC00、74C00、74F00、74ALS00四2输入与非门Y=\AB。
7401、74LS01、74HC01、74ALS01四2输入与非门(OCY=\AB。
7402、74L02、74LS02、74S02、74HC02、74C02、74ALS02、74F02四2输入或非门。
Y=/A+B。
7403、74L03、74LS03、74ALS03、74S03、74HC037404、74H04、74L04、74S04、74HC04、74C04、74F04、74ALS04六反相器Y=/A。
7405、74H05、74LS05、74S05、74HC05、74F05、74ALS05六反相器(OCY=/A。
7406、74LS06六反相缓冲器/驱动器(OC、高压输出Y=/A;是7405高耐压输出型,耐压30V。
7407、74LS07、74HC07六缓冲器/驱动器(OC、高压输出Y=A; 30V耐高压输出。
7408、74LS08、74F08、74ALS08、74S08、74HC08、74C08四2输入与门Y=AB。
7409、74LS09、74F09、74ALS09、74S09、74HC09四2输入与门(OC Y=AB。
7410、74H10、74L10、74LS10、74ALS10、74S10、74HC10、74C10 74H11、74LS11、74S11、74F11、74ALS11、74HC11三3输入与门Y=ABC。
7412、74LS12、74ALS12三3输入与非门(OCY=\ABC。
7413、74LS13双4输入与非门Y=\ABCD。
7414、74LS14、74HC14、74C1474H15、74LS15、74ALS15、74S15三3输入与门(OCY=ABC。
7416、74LS16六反相缓冲器/驱动器Y=/A;7417、74LS17六缓冲器/驱动器(OC、高压输出Y=A;15V耐压输出。
74HC00中文资料_数据手册_参数
IO = −20 µA
2.0
IO = −20 µA
4.5
IO = −20 µA
6.0
IO = −4.0 mA
4.5
IO = −5.2 mA
6.0
VOL
LOW-level output voltage VI = VIH or VIL
IO = 20 µA
2.0
IO = 20 µA
4.5
IO = 20 µA
RECOMMENDED OPERATING CONDITIONS
SYMBOL
PARAMETER
VCC VI VO Tamb
supply voltage input voltage output voltage operating ambient temperature
tr, tf
input rise and fall times
74HC00; 74HCT00
handbook, halfpage
1B 2
1A VCC 1 14
13 4B
1Y 3
12 4A
2A 4 2B 5
GND(1)
11 4Y 10 3B
2Y 6 78
Top view GND 3Y
9 3A
MNA950
handbook, halfpage A B
Y
MNA211
(1) The die substrate is attached to this pad using conductive die attach material. It can not be used as a supply pin or input.
6.0
IO = 4.0 mA
74HC系列芯片资料
74HC00四2输入与非门 国际通用符号 54/7400 , 54/74H00, 54L 00 , 54/74S00 , 54/74LS0074LV00 , 74LVC0074HC02四2输入或非门 国际通用符号54/7402 , 54L 02 , 54/74S02 , 54/74LS02 , 54/74AS02 , 54/74ALS02 , 54/ 74F 02 , 54/74HC02 , 74AC 02 , 54/74HCT02 , 54/74ACT02 , 54/74AHC02 , 54/AHCT02 , 74LV02 , 74LVC0254/74HC00 , 54/ 74AC 00 , 54/74HCT00 54/74ACT00 , 54/74AHC0054/74AHCT00 ,54/74ALS00 , 54/ 74F 00 ,]Y 1A IB 2Y 2A 2B GND74HC04六反相器国际通用符号54/7404 , 54L 04 , 54/74H04 , 54/74S04 , 54/74LS04 , 54/74AS04 , 54/74ALS04 , 54/ 74F 04 , 54/74HCU04 , 54/74HC04 , 54/ 74AC 04 , 54/74HCT04 , 54/74ACT04 , 54/74AHC04 , 54/74AHCT04 , 74LV04 , 74LVC04 , 54/74AHCU04 , 74LVU04 , 74LVCU0474HC08四2输入与门国际通用符号54/7408 , 54/74S08 , 54/74LS08 , 54/74AS08 , 54/74ALS08 , 54/ 74F 08 , 54/74HC08 , 54/74HCT08 , 54/ 74AC08 , 54/74ACT08 , 54/74AHC08 , 54/74AHCT08 , 74LV08 , 74LVC08Y = AB74HC10三3输入与非门国际通用符号54/7410 , 54L 10 , 54/74H10 , 54/74S10 ,54/74LS10 54/74AS10 54/ 74F 10 , 54/74HC10 , 54/ 74AC 10 54/74HCT10 , 54/74ACT10 54/74ALS10 74LV101C 1Y 1C 3 日3A 3¥cP1A IB 2A 2B 2C 2Y GND 74HC20双4输入与非门国际通用符号54/7420 , 54L 20 , 54/74H20 , 54/74S20 54/ 74F 20 , 54/74HC20 , 54/ 74AC 20 ,,54/74LS20 , 54/74AS2054/74HCT20 , 54/74ACT2054/74ALS20¥ = ABCDO2YalrTHliTLir 4ID 1Y GNDV c< 2D 2C \C 2B 2A74HC30 8输入与非门国际通用符号54/7430 , 54L 30 , 54/74H30 , 54/74S30 ,54/74LS30 54/74AS30 54/74ALS30/ = ABCDEFGH.V<x NC H G NC MC Y7—L 1A B C D E F GND74HC32四2输入或门国际通用符号54/7432 , 54/74S32 , 54/74LS32 , 54/74AS32 , 54/74ALS32 , 54/ 74F 32 , 54/74HC32 ,54/ 74AC32 , 54/74HCT32, 54/74ACT32 , 54/74AHC32 , 54/74AHCT32 , 74LV32 , 74LVC32Y = A+BO74HC42 BCD —十进制译码器国际通用符号 54/ 7442A , 54L 42, 54/74LS42, 54/74HC42, 54/74HCT42十选一，在所有无效输入状态下，输出维持高电平。
74HC系列芯片
电子元件知识-74系列芯片功能略表74HC01 2输入四与非门(oc)74HC02 2输入四或非门74HC03 2输入四与非门(oc)74HC04 六倒相器74HC05 六倒相器(oc)74HC06 六高压输出反相缓冲器/驱动器(oc,30v) 74HC07 六高压输出缓冲器/驱动器(oc,30v)74HC08 2输入四与门74HC09 2输入四与门(oc)74HC10 3输入三与非门74HC11 3输入三与门74HC12 3输入三与非门(oc)74HC13 4输入双与非门(斯密特触发)74HC14 六倒相器(斯密特触发)74HC15 3输入三与门(oc)74HC16 六高压输出反相缓冲器/驱动器(oc,15v) 74HC17 六高压输出缓冲器/驱动器(oc,15v)74HC18 4输入双与非门(斯密特触发)74HC19 六倒相器(斯密特触发)74HC20 4输入双与非门74HC21 4输入双与门74HC22 4输入双与非门(oc)74HC23 双可扩展的输入或非门74HC24 2输入四与非门(斯密特触发)74HC25 4输入双或非门(有选通)74HC26 2输入四高电平接口与非缓冲器(oc,15v) 74HC27 3输入三或非门74HC28 2输入四或非缓冲器74HC30 8输入与非门74HC31 延迟电路74HC32 2输入四或门74HC33 2输入四或非缓冲器(集电极开路输出) 74HC34 六缓冲器74HC35 六缓冲器(oc)74HC36 2输入四或非门(有选通)74HC37 2输入四与非缓冲器74HC38 2输入四或非缓冲器(集电极开路输出) 74HC39 2输入四或非缓冲器(集电极开路输出) 74HC40 4输入双与非缓冲器74HC41 bcd-十进制计数器74HC42 4线-10线译码器(bcd输入)74HC43 4线-10线译码器(余3码输入)74HC44 4线-10线译码器(余3葛莱码输入)74HC45 bcd-十进制译码器/驱动器74HC46 bcd-七段译码器/驱动器74HC47 bcd-七段译码器/驱动器74HC48 bcd-七段译码器/驱动器74HC49 bcd-七段译码器/驱动器(oc)74HC50 双二路2-2输入与或非门(一门可扩展)74HC51 双二路2-2输入与或非门74HC51 二路3-3输入,二路2-2输入与或非门74HC52 四路2-3-2-2输入与或门(可扩展)74HC53 四路2-2-2-2输入与或非门(可扩展)74HC53 四路2-2-3-2输入与或非门(可扩展)74HC54 四路2-2-2-2输入与或非门74HC54 四路2-3-3-2输入与或非门74HC54 四路2-2-3-2输入与或非门74HC55 二路4-4输入与或非门(可扩展)74HC60 双四输入与扩展74HC61 三3输入与扩展74HC62 四路2-3-3-2输入与或扩展器74HC63 六电流读出接口门74HC64 四路4-2-3-2输入与或非门74HC65 四路4-2-3-2输入与或非门(oc)74HC70 与门输入上升沿jk触发器74HC71 与输入r-s主从触发器74HC72 与门输入主从jk触发器74HC73 双j-k触发器(带清除端)74HC74 正沿触发双d型触发器(带预置端和清除端)74HC75 4位双稳锁存器74HC76 双j-k触发器(带预置端和清除端)74HC77 4位双稳态锁存器74HC78 双j-k触发器(带预置端,公共清除端和公共时钟端) 74HC80 门控全加器74HC81 16位随机存取存储器74HC82 2位二进制全加器(快速进位)74HC83 4位二进制全加器(快速进位)74HC84 16位随机存取存储器74HC85 4位数字比较器74HC86 2输入四异或门74HC87 四位二进制原码/反码/oi单元74HC89 64位读/写存储器74HC90 十进制计数器74HC91 八位移位寄存器74HC92 12分频计数器(2分频和6分频)74HC93 4位二进制计数器74HC94 4位移位寄存器(异步)74HC95 4位移位寄存器(并行io)74HC96 5位移位寄存器74HC97 六位同步二进制比率乘法器74HC100 八位双稳锁存器74HC103 负沿触发双j-k主从触发器(带清除端)74HC106 负沿触发双j-k主从触发器(带预置,清除,时钟) 74HC107 双j-k主从触发器(带清除端)74HC108 双j-k主从触发器(带预置,清除,时钟)74HC109 双j-k触发器(带置位,清除,正触发)74HC110 与门输入j-k主从触发器(带锁定)74HC111 双j-k主从触发器(带数据锁定)74HC112 负沿触发双j-k触发器(带预置端和清除端) 74HC113 负沿触发双j-k触发器(带预置端)74HC114 双j-k触发器(带预置端,共清除端和时钟端) 74HC116 双四位锁存器74HC120 双脉冲同步器/驱动器74HC121 单稳态触发器(施密特触发)74HC122 可再触发单稳态多谐振荡器(带清除端)74HC123 可再触发双单稳多谐振荡器74HC125 四总线缓冲门(三态输出)74HC126 四总线缓冲门(三态输出)74HC128 2输入四或非线驱动器74HC131 3-8译码器74HC132 2输入四与非门(斯密特触发)74HC133 13输入端与非门74HC134 12输入端与门(三态输出)74HC135 四异或/异或非门74HC136 2输入四异或门(oc)74HC137 八选1锁存译码器/多路转换器74HC138 3-8线译码器/多路转换器74HC139 双2-4线译码器/多路转换器74HC140 双4输入与非线驱动器74HC141 bcd-十进制译码器/驱动器74HC142 计数器/锁存器/译码器/驱动器74HC145 4-10译码器/驱动器74HC147 10线-4线优先编码器74HC148 8线-3线八进制优先编码器74HC150 16选1数据选择器(反补输出)74HC151 8选1数据选择器(互补输出)74HC152 8选1数据选择器多路开关74HC153 双4选1数据选择器/多路选择器74HC154 4线-16线译码器74HC155 双2-4译码器/分配器(图腾柱输出)74HC156 双2-4译码器/分配器(集电极开路输出)74HC157 四2选1数据选择器/多路选择器74HC158 四2选1数据选择器(反相输出)74HC160 可预置bcd计数器(异步清除)74HC161 可预置四位二进制计数器(并清除异步)74HC162 可预置bcd计数器(异步清除)74HC163 可预置四位二进制计数器(并清除异步)74HC164 8位并行输出串行移位寄存器74HC165 并行输入8位移位寄存器(补码输出)74HC166 8位移位寄存器74HC167 同步十进制比率乘法器74HC168 4位加/减同步计数器(十进制)74HC169 同步二进制可逆计数器74HC170 4*4寄存器堆74HC171 四d触发器(带清除端)74HC172 16位寄存器堆74HC173 4位d型寄存器(带清除端)74HC174 六d触发器74HC175 四d触发器74HC176 十进制可预置计数器74HC177 2-8-16进制可预置计数器74HC178 四位通用移位寄存器74HC179 四位通用移位寄存器74HC180 九位奇偶产生/校验器74HC181 算术逻辑单元/功能发生器74HC182 先行进位发生器74HC183 双保留进位全加器74HC184 bcd-二进制转换器74HC185 二进制-bcd转换器74HC190 同步可逆计数器(bcd,二进制)74HC191 同步可逆计数器(bcd,二进制)74HC192 同步可逆计数器(bcd,二进制)74HC193 同步可逆计数器(bcd,二进制)74HC199 八位移位寄存器74HC210 2-5-10进制计数器74HC213 2-n-10可变进制计数器74HC221 双单稳触发器74HC230 八3态总线驱动器74HC231 八3态总线反向驱动器74HC240 八缓冲器/线驱动器/线接收器(反码三态输出) 74HC241 八缓冲器/线驱动器/线接收器(原码三态输出) 74HC242 八缓冲器/线驱动器/线接收器74HC243 4同相三态总线收发器74HC244 八缓冲器/线驱动器/线接收器74HC245 八双向总线收发器74HC246 4线-七段译码/驱动器(30v)74HC247 4线-七段译码/驱动器(15v)74HC248 4线-七段译码/驱动器74HC249 4线-七段译码/驱动器74HC251 8选1数据选择器(三态输出)74HC253 双四选1数据选择器(三态输出)74HC256 双四位可寻址锁存器74HC257 四2选1数据选择器(三态输出)74HC258 四2选1数据选择器(反码三态输出)74HC259 8为可寻址锁存器74HC260 双5输入或非门74HC261 4*2并行二进制乘法器74HC265 四互补输出元件74HC266 2输入四异或非门(oc)74HC270 2048位rom (512位四字节,oc)74HC271 2048位rom (256位八字节,oc)74HC273 八d触发器74HC274 4*4并行二进制乘法器74HC275 七位片式华莱士树乘法器74HC276 四jk触发器74HC278 四位可级联优先寄存器74HC279 四s-r锁存器74HC280 9位奇数/偶数奇偶发生器/较验器74HC28174HC283 4位二进制全加器74HC290 十进制计数器74HC291 32位可编程模74HC293 4位二进制计数器74HC294 16位可编程模74HC295 四位双向通用移位寄存器74HC298 四-2输入多路转换器(带选通)74HC299 八位通用移位寄存器(三态输出)74HC348 8-3线优先编码器(三态输出)74HC352 双四选1数据选择器/多路转换器74HC353 双4-1线数据选择器(三态输出)74HC354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC365 6总线驱动器74HC366 六反向三态缓冲器/线驱动器74HC367 六同向三态缓冲器/线驱动器74HC368 六反向三态缓冲器/线驱动器74HC373 八d锁存器74HC374 八d触发器(三态同相)74HC375 4位双稳态锁存器74HC377 带使能的八d触发器74HC378 六d触发器74HC379 四d触发器74HC381 算术逻辑单元/函数发生器74HC382 算术逻辑单元/函数发生器74HC384 8位*1位补码乘法器74HC385 四串行加法器/乘法器74HC386 2输入四异或门74HC390 双十进制计数器74HC391 双四位二进制计数器74HC395 4位通用移位寄存器74HC396 八位存储寄存器74HC398 四2输入端多路开关(双路输出)74HC399 四-2输入多路转换器(带选通)74HC422 单稳态触发器74HC423 双单稳态触发器74HC440 四3方向总线收发器,集电极开路74HC441 四3方向总线收发器,集电极开路74HC442 四3方向总线收发器,三态输出74HC443 四3方向总线收发器,三态输出74HC444 四3方向总线收发器,三态输出74HC445 bcd-十进制译码器/驱动器,三态输出74HC446 有方向控制的双总线收发器74HC448 四3方向总线收发器,三态输出74HC449 有方向控制的双总线收发器74HC465 八三态线缓冲器74HC466 八三态线反向缓冲器74HC467 八三态线缓冲器74HC468 八三态线反向缓冲器74HC490 双十进制计数器74HC540 八位三态总线缓冲器(反向) 74HC541 八位三态总线缓冲器74HC589 有输入锁存的并入串出移位寄存器74HC590 带输出寄存器的8位二进制计数器74HC591 带输出寄存器的8位二进制计数器74HC592 带输出寄存器的8位二进制计数器74HC593 带输出寄存器的8位二进制计数器74HC594 带输出锁存的8位串入并出移位寄存器74HC595 8位输出锁存移位寄存器74HC596 带输出锁存的8位串入并出移位寄存器74HC597 8位输出锁存移位寄存器74HC598 带输入锁存的并入串出移位寄存器74HC599 带输出锁存的8位串入并出移位寄存器74HC604 双8位锁存器74HC605 双8位锁存器74HC606 双8位锁存器74HC607 双8位锁存器74HC620 8位三态总线发送接收器(反相) 74HC621 8位总线收发器74HC622 8位总线收发器74HC623 8位总线收发器74HC640 反相总线收发器(三态输出) 74HC641 同相8总线收发器,集电极开路74HC642 同相8总线收发器,集电极开路74HC643 8位三态总线发送接收器74HC644 真值反相8总线收发器,集电极开路74HC645 三态同相8总线收发器74HC646 八位总线收发器,寄存器74HC647 八位总线收发器,寄存器74HC648 八位总线收发器,寄存器74HC649 八位总线收发器,寄存器74HC651 三态反相8总线收发器74HC652 三态反相8总线收发器74HC653 反相8总线收发器,集电极开路74HC654 同相8总线收发器,集电极开路74HC668 4位同步加/减十进制计数器74HC669 带先行进位的4位同步二进制可逆计数器74HC670 4*4寄存器堆(三态)74HC671 带输出寄存的四位并入并出移位寄存器74HC672 带输出寄存的四位并入并出移位寄存器74HC673 16位并行输出存储器,16位串入串出移位寄存器74HC674 16位并行输入串行输出移位寄存器74HC681 4位并行二进制累加器74HC682 8位数值比较器(图腾柱输出) 74HC683 8位数值比较器(集电极开路) 74HC684 8位数值比较器(图腾柱输出) 74HC685 8位数值比较器(集电极开路) 74HC686 8位数值比较器(图腾柱输出) 74HC687 8位数值比较器(集电极开路) 74HC688 8位数字比较器(oc输出) 74HC689 8位数字比较器74HC690 同步十进制计数器/寄存器(带数选,三态输出,直接清除。
74HC00(芯片资料)

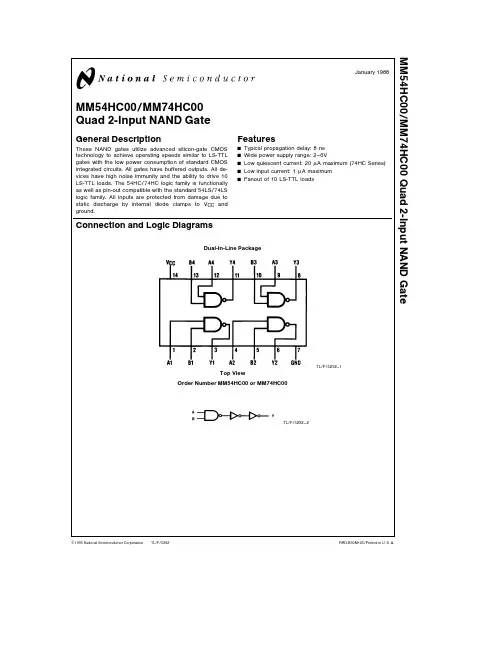

Molded Dual-In Line Package (N) Order Number MM74HC00N NS Package N14A LIFE SUPPORT POLICY NATIONAL’S PRODUCTS ARE NOT AUTHORIZED FOR USE AS CRITICAL COMPONENTS IN LIFE SUPPORT DEVICES OR SYSTEMS WITHOUT THE EXPRESS WRITTEN APPROVAL OF THE PRESIDENT OF NATIONAL SEMICONDUCTOR CORPORATION As used herein 1 Life support devices or systems are devices or systems which (a) are intended for surgical implant into the body or (b) support or sustain life and whose failure to perform when properly used in accordance with instructions for use provided in the labeling can be reasonably expected to result in a significant injury to the user
VIN e VIH lIOUTl s4 0 mA lIOUTl s5 2 mA IIN ICC Maximum Input Current Maximum Quiescent Supply Current VIN e VCC or GND VIN e VCC or GND IOUT e 0 mA

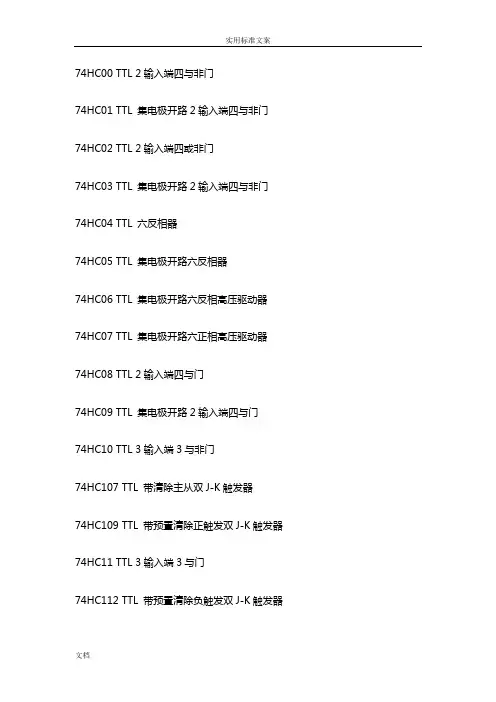

74HC系列通用逻辑电路功能表
74HC00 TTL 2输入端四与非门74HC01 TTL 集电极开路2输入端四与非门74HC02 TTL 2输入端四或非门74HC03 TTL 集电极开路2输入端四与非门74HC04 TTL 六反相器74HC05 TTL 集电极开路六反相器74HC06 TTL 集电极开路六反相高压驱动器74HC07 TTL 集电极开路六正相高压驱动器74HC08 TTL 2输入端四与门74HC09 TTL 集电极开路2输入端四与门74HC10 TTL 3输入端3与非门74HC107 TTL 带清除主从双J-K触发器74HC109 TTL 带预置清除正触发双J-K触发器74HC11 TTL 3输入端3与门74HC112 TTL 带预置清除负触发双J-K触发器74HC12 TTL 开路输出3输入端三与非门74HC121 TTL 单稳态多谐振荡器74HC122 TTL 可再触发单稳态多谐振荡器74HC123 TTL 双可再触发单稳态多谐振荡器74HC125 TTL 三态输出高有效四总线缓冲门74HC126 TTL 三态输出低有效四总线缓冲门74HC13 TTL 4输入端双与非施密特触发器74HC132 TTL 2输入端四与非施密特触发器74HC133 TTL 13输入端与非门74HC136 TTL 四异或门74HC138 TTL 3-8线译码器/复工器74HC139 TTL 双2-4线译码器/复工器74HC14 TTL 六反相施密特触发器74HC145 TTL BCD—十进制译码/驱动器74HC15 TTL 开路输出3输入端三与门74HC150 TTL 16选1数据选择/多路开关74HC151 TTL 8选1数据选择器74HC153 TTL 双4选1数据选择器74HC154 TTL 4线—16线译码器74HC155 TTL 图腾柱输出译码器/分配器74HC156 TTL 开路输出译码器/分配器74HC157 TTL 同相输出四2选1数据选择器74HC158 TTL 反相输出四2选1数据选择器74HC16 TTL 开路输出六反相缓冲/驱动器74HC160 TTL 可预置BCD异步清除计数器74HC161 TTL 可予制四位二进制异步清除计数器74HC162 TTL 可预置BCD同步清除计数器74HC163 TTL 可予制四位二进制同步清除计数器74HC164 TTL 八位串行入/并行输出移位寄存器74HC165 TTL 八位并行入/串行输出移位寄存器74HC169 TTL 二进制四位加/减同步计数器74HC17 TTL 开路输出六同相缓冲/驱动器74HC170 TTL 开路输出4×4寄存器堆74HC173 TTL 三态输出四位D型寄存器74HC174HC TTL 带公共时钟和复位六D触发器74HC175 TTL 带公共时钟和复位四D触发器74HC180 TTL 9位奇数/偶数发生器/校验器74HC181 TTL 算术逻辑单元/函数发生器74HC185 TTL 二进制—BCD代码转换器74HC190 TTL BCD同步加/减计数器74HC191 TTL 二进制同步可逆计数器74HC192 TTL 可预置BCD双时钟可逆计数器74HC193 TTL 可预置四位二进制双时钟可逆计数器74HC194 TTL 四位双向通用移位寄存器74HC196 TTL 十进制/二-十进制可预置计数锁存器74HC197 TTL 二进制可预置锁存器/计数器74HC20 TTL 4输入端双与非门74HC21 TTL 4输入端双与门74HC22 TTL 开路输出4输入端双与非门74HC221 TTL 双/单稳态多谐振荡器74HC240 TTL 八反相三态缓冲器/线驱动器74HC241 TTL 八同相三态缓冲器/线驱动器74HC243 TTL 四同相三态总线收发器74HC244 TTL 八同相三态缓冲器/线驱动器74HC245 TTL 八同相三态总线收发器74HC247 TTL BCD—7段15V输出译码/驱动器74HC248 TTL BCD—7段译码/升压输出驱动器74HC249 TTL BCD—7段译码/开路输出驱动器74HC251 TTL 三态输出8选1数据选择器/复工器74HC253 TTL 三态输出双4选1数据选择器/复工器74HC256 TTL 双四位可寻址锁存器74HC257 TTL 三态原码四2选1数据选择器/复工器74HC258 TTL 三态反码四2选1数据选择器/复工器74HC259 TTL 八位可寻址锁存器/3-8线译码器74HC26 TTL 2输入端高压接口四与非门74HC260 TTL 5输入端双或非门74HC266 TTL 2输入端四异或非门74HC27 TTL 3输入端三或非门74HC273 TTL 带公共时钟复位八D触发器74HC279 TTL 四图腾柱输出S-R锁存器74HC28 TTL 2输入端四或非门缓冲器74HC283 TTL 4位二进制全加器74HC290 TTL 二/五分频十进制计数器74HC293 TTL 二/八分频四位二进制计数器74HC295 TTL 四位双向通用移位寄存器74HC298 TTL 四2输入多路带存贮开关74HC299 TTL 三态输出八位通用移位寄存器74HC30 TTL 8输入端与非门74HC32 TTL 2输入端四或门74HC322 TTL 带符号扩展端八位移位寄存器74HC323 TTL 三态输出八位双向移位/存贮寄存器74HC33 TTL 开路输出2输入端四或非缓冲器74HC347 TTL BCD—7段译码器/驱动器74HC352 TTL 双4选1数据选择器/复工器74HC353 TTL 三态输出双4选1数据选择器/复工器74HC365 TTL 门使能输入三态输出六同相线驱动器74HC365 TTL 门使能输入三态输出六同相线驱动器74HC366 TTL 门使能输入三态输出六反相线驱动器74HC367 TTL 4/2线使能输入三态六同相线驱动器74HC368 TTL 4/2线使能输入三态六反相线驱动器74HC37 TTL 开路输出2输入端四与非缓冲器74HC373 TTL 三态同相八D锁存器74HC374 TTL 三态反相八D锁存器74HC375 TTL 4位双稳态锁存器74HC377 TTL 单边输出公共使能八D锁存器74HC378 TTL 单边输出公共使能六D锁存器74HC379 TTL 双边输出公共使能四D锁存器74HC38 TTL 开路输出2输入端四与非缓冲器74HC380 TTL 多功能八进制寄存器74HC39 TTL 开路输出2输入端四与非缓冲器74HC390 TTL 双十进制计数器74HC393 TTL 双四位二进制计数器74HC40 TTL 4输入端双与非缓冲器74HC42 TTL BCD—十进制代码转换器74HC352 TTL 双4选1数据选择器/复工器74HC353 TTL 三态输出双4选1数据选择器/复工器74HC365 TTL 门使能输入三态输出六同相线驱动器74HC366 TTL 门使能输入三态输出六反相线驱动器74HC367 TTL 4/2线使能输入三态六同相线驱动器74HC368 TTL 4/2线使能输入三态六反相线驱动器74HC37 TTL 开路输出2输入端四与非缓冲器74HC373 TTL 三态同相八D锁存器74HC374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74447 TTL BCD—7段译码器/驱动器7445 TTL BCD—十进制代码转换/驱动器74450 TTL 16:1多路转接复用器多工器74451 TTL 双8:1多路转接复用器多工器74453 TTL 四4:1多路转接复用器多工器7446 TTL BCD—7段低有效译码/驱动器74460 TTL 十位比较器74461 TTL 八进制计数器74465 TTL 三态同相2与使能端八总线缓冲器74466 TTL 三态反相2与使能八总线缓冲器74467 TTL 三态同相2使能端八总线缓冲器74468 TTL 三态反相2使能端八总线缓冲器74469 TTL 八位双向计数器7447 TTL BCD—7段高有效译码/驱动器7448 TTL BCD—7段译码器/内部上拉输出驱动74490 TTL 双十进制计数器74491 TTL 十位计数器74498 TTL 八进制移位寄存器7450 TTL 2-3/2-2输入端双与或非门74502 TTL 八位逐次逼近寄存器74503 TTL 八位逐次逼近寄存器7451 TTL 2-3/2-2输入端双与或非门74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器7454 TTL 四路输入与或非门74540 TTL 八位三态反相输出总线缓冲器7455 TTL 4输入端二路输入与或非门74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器74670 TTL 三态输出4×4寄存器堆7473 TTL 带清除负触发双J-K触发器7474 TTL 带置位复位正触发双D触发器7476 TTL 带预置清除双J-K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\输出移位寄存器7497 TTL 6位同步二进制乘法器注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。
74hc00 74ls00 系列集成电路型号功能表
74HC00 、74LS00 系列集成电路型号功能表74HC00 TTL 2输入端四与非门74HC01 TTL 集电极开路2输入端四与非门74HC02 TTL 2输入端四或非门74HC03 TTL 集电极开路2输入端四与非门74HC04 TTL 六反相器74HC05 TTL 集电极开路六反相器74HC06 TTL 集电极开路六反相高压驱动器74HC07 TTL 集电极开路六正相高压驱动器74HC08 TTL 2输入端四与门74HC09 TTL 集电极开路2输入端四与门74HC10 TTL 3输入端3与非门74HC107 TTL 带清除主从双J-K触发器74HC109 TTL 带预置清除正触发双J-K触发器74HC11 TTL 3输入端3与门74HC112 TTL 带预置清除负触发双J-K触发器74HC12 TTL 开路输出3输入端三与非门74HC121 TTL 单稳态多谐振荡器74HC122 TTL 可再触发单稳态多谐振荡器74HC123 TTL 双可再触发单稳态多谐振荡器74HC125 TTL 三态输出高有效四总线缓冲门74HC126 TTL 三态输出低有效四总线缓冲门74HC13 TTL 4输入端双与非施密特触发器74HC132 TTL 2输入端四与非施密特触发器74HC133 TTL 13输入端与非门74HC136 TTL 四异或门74HC138 TTL 3-8线译码器/复工器74HC139 TTL 双2-4线译码器/复工器74HC14 TTL 六反相施密特触发器74HC145 TTL BCD—十进制译码/驱动器74HC15 TTL 开路输出3输入端三与门74HC150 TTL 16选1数据选择/多路开关74HC151 TTL 8选1数据选择器74HC153 TTL 双4选1数据选择器74HC154 TTL 4线—16线译码器74HC155 TTL 图腾柱输出译码器/分配器74HC156 TTL 开路输出译码器/分配器74HC157 TTL 同相输出四2选1数据选择器74HC158 TTL 反相输出四2选1数据选择器74HC16 TTL 开路输出六反相缓冲/驱动器74HC160 TTL 可预置BCD异步清除计数器74HC161 TTL 可予制四位二进制异步清除计数器74HC162 TTL 可预置BCD同步清除计数器74HC163 TTL 可予制四位二进制同步清除计数器74HC164 TTL 八位串行入/并行输出移位寄存器74HC165 TTL 八位并行入/串行输出移位寄存器74HC166 TTL 八位并入/串出移位寄存器74HC169 TTL 二进制四位加/减同步计数器74HC17 TTL 开路输出六同相缓冲/驱动器74HC170 TTL 开路输出4×4寄存器堆74HC173 TTL 三态输出四位D型寄存器74HC174HC TTL 带公共时钟和复位六D触发器74HC175 TTL 带公共时钟和复位四D触发器74HC180 TTL 9位奇数/偶数发生器/校验器74HC181 TTL 算术逻辑单元/函数发生器74HC185 TTL 二进制—BCD代码转换器74HC190 TTL BCD同步加/减计数器74HC191 TTL 二进制同步可逆计数器74HC192 TTL 可预置BCD双时钟可逆计数器74HC193 TTL 可预置四位二进制双时钟可逆计数器74HC194 TTL 四位双向通用移位寄存器74HC195 TTL 四位并行通道移位寄存器74HC196 TTL 十进制/二-十进制可预置计数锁存器74HC197 TTL 二进制可预置锁存器/计数器74HC20 TTL 4输入端双与非门74HC21 TTL 4输入端双与门74HC22 TTL 开路输出4输入端双与非门74HC221 TTL 双/单稳态多谐振荡器74HC240 TTL 八反相三态缓冲器/线驱动器74HC241 TTL 八同相三态缓冲器/线驱动器74HC243 TTL 四同相三态总线收发器74HC244 TTL 八同相三态缓冲器/线驱动器74HC245 TTL 八同相三态总线收发器74HC247 TTL BCD—7段15V输出译码/驱动器74HC248 TTL BCD—7段译码/升压输出驱动器74HC249 TTL BCD—7段译码/开路输出驱动器74HC251 TTL 三态输出8选1数据选择器/复工器74HC253 TTL 三态输出双4选1数据选择器/复工器74HC256 TTL 双四位可寻址锁存器74HC257 TTL 三态原码四2选1数据选择器/复工器74HC258 TTL 三态反码四2选1数据选择器/复工器74HC259 TTL 八位可寻址锁存器/3-8线译码器74HC26 TTL 2输入端高压接口四与非门74HC260 TTL 5输入端双或非门74HC266 TTL 2输入端四异或非门74HC27 TTL 3输入端三或非门74HC273 TTL 带公共时钟复位八D触发器74HC279 TTL 四图腾柱输出S-R锁存器74HC28 TTL 2输入端四或非门缓冲器74HC283 TTL 4位二进制全加器74HC290 TTL 二/五分频十进制计数器74HC293 TTL 二/八分频四位二进制计数器74HC295 TTL 四位双向通用移位寄存器74HC298 TTL 四2输入多路带存贮开关74HC299 TTL 三态输出八位通用移位寄存器74HC30 TTL 8输入端与非门74HC32 TTL 2输入端四或门74HC322 TTL 带符号扩展端八位移位寄存器74HC323 TTL 三态输出八位双向移位/存贮寄存器74HC33 TTL 开路输出2输入端四或非缓冲器74HC347 TTL BCD—7段译码器/驱动器74HC352 TTL 双4选1数据选择器/复工器74HC353 TTL 三态输出双4选1数据选择器/复工器74HC365 TTL 门使能输入三态输出六同相线驱动器74HC365 TTL 门使能输入三态输出六同相线驱动器74HC366 TTL 门使能输入三态输出六反相线驱动器74HC367 TTL 4/2线使能输入三态六同相线驱动器74HC368 TTL 4/2线使能输入三态六反相线驱动器74HC37 TTL 开路输出2输入端四与非缓冲器74HC373 TTL 三态同相八D锁存器74HC374 TTL 三态反相八D锁存器74HC375 TTL 4位双稳态锁存器74HC377 TTL 单边输出公共使能八D锁存器74HC378 TTL 单边输出公共使能六D锁存器74HC379 TTL 双边输出公共使能四D锁存器74HC38 TTL 开路输出2输入端四与非缓冲器74HC380 TTL 多功能八进制寄存器74HC39 TTL 开路输出2输入端四与非缓冲器74HC390 TTL 双十进制计数器74HC393 TTL 双四位二进制计数器74HC40 TTL 4输入端双与非缓冲器74HC42 TTL BCD—十进制代码转换器74HC352 TTL 双4选1数据选择器/复工器74HC353 TTL 三态输出双4选1数据选择器/复工器74HC365 TTL 门使能输入三态输出六同相线驱动器74HC366 TTL 门使能输入三态输出六反相线驱动器74HC367 TTL 4/2线使能输入三态六同相线驱动器74HC368 TTL 4/2线使能输入三态六反相线驱动器74HC37 TTL 开路输出2输入端四与非缓冲器74HC373 TTL 三态同相八D锁存器74HC374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74447 TTL BCD—7段译码器/驱动器7445 TTL BCD—十进制代码转换/驱动器74450 TTL 16:1多路转接复用器多工器74451 TTL 双8:1多路转接复用器多工器74453 TTL 四4:1多路转接复用器多工器7446 TTL BCD—7段低有效译码/驱动器74460 TTL 十位比较器74461 TTL 八进制计数器74465 TTL 三态同相2与使能端八总线缓冲器74466 TTL 三态反相2与使能八总线缓冲器74467 TTL 三态同相2使能端八总线缓冲器74468 TTL 三态反相2使能端八总线缓冲器74469 TTL 八位双向计数器7447 TTL BCD—7段高有效译码/驱动器7448 TTL BCD—7段译码器/内部上拉输出驱动74490 TTL 双十进制计数器74491 TTL 十位计数器74498 TTL 八进制移位寄存器7450 TTL 2-3/2-2输入端双与或非门74502 TTL 八位逐次逼近寄存器74503 TTL 八位逐次逼近寄存器7451 TTL 2-3/2-2输入端双与或非门74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器7454 TTL 四路输入与或非门74540 TTL 八位三态反相输出总线缓冲器7455 TTL 4输入端二路输入与或非门74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器74670 TTL 三态输出4×4寄存器堆7473 TTL 带清除负触发双J-K触发器7474 TTL 带置位复位正触发双D触发器7476 TTL 带预置清除双J-K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\输出移位寄存器7497 TTL 6位同步二进制乘法器注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。
74LS系列 74hc系列 CD系列芯片功能
74LS系列芯片功能反相器驱动器LS04 LS05 LS06 LS07 LS125 LS240 LS244 LS245 与门与非门LS00 LS08 LS10 LS11 LS20 LS21 LS27 LS30 LS38 或门或非门与或非门LS02 LS32 LS51 LS64 LS65异或门比较器LS86译码器LS138 LS139寄存器LS74 LS175 LS37374系列：：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS04 TTL 六反相器74LS05 TTL 集电极开路六反相器74LS06 TTL 集电极开路六反相高压驱动器74LS07 TTL 集电极开路六正相高压驱动器74LS08 TTL 2输入端四与门74LS09 TTL 集电极开路2输入端四与门74LS10 TTL 3输入端3与非门74LS107 TTL 带清除主从双J-K触发器74LS109 TTL 带预置清除正触发双J-K触发器74LS11 TTL 3输入端3与门74LS112 TTL 带预置清除负触发双J-K触发器74LS12 TTL 开路输出3输入端三与非门74LS121 TTL 单稳态多谐振荡器74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\输出移位寄存器74LS97 TTL 6位同步二进制乘法器反相器:Vcc 6A 6Y 5A 5Y 4A 4Y 六非门74LS04┌┴—┴—┴—┴—┴—┴—┴┐ 六非门(OC门) 74LS05 _ │14 13 12 11 10 9 8│ 六非门(OC高压输出) 74LS06 Y = A ）││ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1Y 2A 2Y 3A 3Y GND驱动器:Vcc 6A 6Y 5A 5Y 4A 4Y┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│Y = A ）│ 六驱动器(OC高压输出) 74LS07│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1Y 2A 2Y 3A 3Y GNDVcc -4C 4A 4Y -3C 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐_ │14 13 12 11 10 9 8│Y =A+C ）│ 四总线三态门74LS125│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘-1C 1A 1Y -2C 2A 2Y GNDVcc -G B1 B2 B3 B4 B8 B6 B7 B8┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8位总线驱动器74LS245│20 19 18 17 16 15 14 13 12 11│）│ DIR=1 A=>B│ 1 2 3 4 5 6 7 8 9 10│ DIR=0 B=>A└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘DIR A1 A2 A3 A4 A5 A6 A7 A8 GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器正逻辑与门,与非门:Vcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│Y = AB ）│ 2输入四正与门74LS08│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐__ │14 13 12 11 10 9 8│Y = AB ）│ 2输入四正与非门74LS00│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 1C 1Y 3C 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐___ │14 13 12 11 10 9 8│Y = ABC ）│ 3输入三正与非门74LS10│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 2A 2B 2C 2Y GNDVcc H G Y┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│）│ 8输入与非门74LS30│ 1 2 3 4 5 6 7│ ________└┬—┬—┬—┬—┬—┬—┬┘ Y = ABCDEFGHA B C D E F GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器正逻辑或门,或非门:Vcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐ 2输入四或门74LS32│14 13 12 11 10 9 8│）│ Y = A+B│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 4Y 4B 4A 3Y 3B 3A┌┴—┴—┴—┴—┴—┴—┴┐ 2输入四或非门74LS02│14 13 12 11 10 9 8│ ___）│ Y = A+B│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1Y 1A 1B 2Y 2A 2B GNDVcc 2Y 2B 2A 2D 2E 1F┌┴—┴—┴—┴—┴—┴—┴┐ 双与或非门74S51│14 13 12 11 10 9 8│ _____）│ 2Y = AB+DE│ 1 2 3 4 5 6 7│ _______└┬—┬—┬—┬—┬—┬—┬┘ 1Y = ABC+DEF1Y 1A 1B 1C 1D 1E GNDVcc D C B K J Y┌┴—┴—┴—┴—┴—┴—┴┐ 4-2-3-2与或非门74S64 74S65(OC门)│14 13 12 11 10 9 8│ ______________）│ Y = ABCD+EF+GHI+JK│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘A E F G H I GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器2输入四异或门74LS86Vcc 4B 4A 4Y 3Y 3B 3A┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│）│ _ _│ 1 2 3 4 5 6 7│ Y=AB+AB└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2Y 2A 2B GND8*2输入比较器74LS688_Vcc Y B8 A8 B7 A7 B6 A6 B5 A5┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8*2输入比较器74LS688│20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘CE A1 B1 A2 B2 A3 B3 A4 B4 GND_Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B8 页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器3-8译码器74LS138Vcc -Y0 -Y1 -Y2 -Y3 -Y4 -Y5 -Y6 __ _ _ _ __ _ _ __ _ _ __ _┌┴—┴—┴—┴—┴—┴—┴—┴┐ Y0=A B C Y1=A B B Y2=A B C Y3=A B C │16 15 14 13 12 11 10 9 │）│ __ _ _ __ _ __ _ __│ 1 2 3 4 5 6 78│ Y4=A B C Y5=A B C Y6=A B C Y7=A B C└┬—┬—┬—┬—┬—┬—┬—┬┘A B C -CS0 -CS1 CS2 -Y7 GND双2-4译码器74LS139Vcc -2G 2A 2B -Y0 -Y1 -Y2 -Y3 __ __ __ __ __ __ __ __┌┴—┴—┴—┴—┴—┴—┴—┴┐ Y0=2A 2B Y1=2A 2B Y2=2A 2B Y3=2A 2B │16 15 14 13 12 11 10 9 │）│ __ __ __ __ __ __ __ __│ 1 2 3 4 5 6 7 8│ Y0=1A 1B Y1=1A 1B Y2=1A 1B Y3=1A 1B└┬—┬—┬—┬—┬—┬—┬—┬┘-1G 1A 1B -Y0 -Y1 -Y2 -Y3 GND8*2输入比较器74LS688_Vcc Y B8 A8 B7 A7 B6 A6 B5 A5┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8*2输入比较器74LS688│20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘CE A1 B1 A2 B2 A3 B3 A4 B4 GND_Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B8寄存器:Vcc 2CR 2D 2Ck 2St 2Q -2Q┌┴—┴—┴—┴—┴—┴—┴┐ 双D触发器74LS74│14 13 12 11 10 9 8 │）││ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1Cr 1D 1Ck 1St 1Q -1Q GNDVcc 8Q 8D 7D 7Q 6Q 6D 5D 5Q ALE┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8位锁存器74LS373│20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘-OE 1Q 1D 2D 2Q 3Q 3D 4D 4Q GND74HC系列功能表集成电路-74HC系列型号器件名称厂牌[数据表] 74HC00 四2输入端与非门 TI74HC01 四2输入端与非门(OC)74HC02 四2输入端或非门 TI74HC03 四2输入端与非门(OC) TI74HC04 六反相器 TI74HC05 HEX INVERTERS74HC08 四2输入端与门 TI74HC09 QUADRUPLE 2-INPUT POSITIVE-AND74HC10 三3输入端与非门 TI74HC11 三3输入端与门 TI74HC14 双4输入端与非门 TI74HC20 双4输入端与非门 TI74HC21 双4输入端与门 TI74HC27 三3输入端或非门 TI74HC30 8输入端与非门 TI74HC32 四2输入端或门 TI74HC42 4线-10线译码器(BCD输入) TI74HC73 DUAL J-K FLIP-FLOP TI74HC74 双上升沿D型触发器 TI74HC75 4-BIT BISTABLE LATCH TI74HC85A 四位数值比较器 TI74HC86 四2输入端异或门 TI74HC93 双4输入端与非门 TI74HC107 双主-从J-K触发器 TI74HC109 双J-K触发器 TI74HC112 双下降沿J-K触发器 TI型号器件名称厂牌[数据表]74HC123 可重触发双稳态触发器 TI74HC125 四总线缓冲器 TI74HC126 四总线缓冲器74HC132 四2输入端与非门74HC133 13-INPUT POSITIVE-NAND74HC137 地址锁存3线-8线译码器74HC138 3线-8线译码器74HC139 双2线-4线译码器74HC147 10线-4线优先编码器74HC148 8-LINE TO 3-LINE PRIORITY ENCODERS74HC151 8-INPUT MULTIPLEXER74HC153 DUAL 4-INPUT MULTIPLEXER74HC154 4线-16线译码器74HC157 四2选1数据选择器74HC158 四2选1数据选择器74HC160 DECADE COUNTER74HC161 4位二进制同步计数器74HC162 DECADE COUNTER74HC163 4-BIT BINARY PRESETTABLE COUNTER74HC164 8位移位寄存器74HC165 8位并行输入/串行输出寄存器74HC166 8位并行输入/串行输出移位寄存器 TI,PHI 74HC173 4位D型寄存器 TI74HC174 HEX D-TYPE FLIP-FLOP WITH RESET TI74HC175 四上升沿D型触发器 TI74HC190 十进制同步加/减计数器 TI74HC191 4位二进制同步加/减计数器 TI74HC192 BCD二进制同步加/减计数器 TI型号器件名称厂牌[数据表]74HC193 可预置4位二进制加/减计数器 TI74HC194 4位并入/串入-并出/串出移位寄存 TI74HC195 4位移位寄存器 TI74HC221 双单稳态触器 TI74HC237 3-8线译码器（带地址锁存） TI74HC238 3-8线译码器 TI74HC239 双2-4线译码器74HC240 八反相缓冲/线驱动/线接收器 TI74HC241 八缓冲/线驱动/线接收器 TI74HC243 四总线收发器 TI74HC244 八缓冲/线驱动/线接收器 TI,FSC74HC245 八双向总线发送/接发器 TI,FSC74HC251 8选1数据选择器74HC253 双4选1数据选择器74HC257 四2选1数据选择器74HC258 四2选1数据选择器74HC259 8位可寻址锁存器74HC266 QUADRUPLE 2-INPUT EXCLUSIVE-NOR74HC273 八D触发器74HC280 9位奇偶产生器/校验器 TI74HC283 4位二进制超位全加器74HC297 DIGITAL PHASE-LOCKED-LOOP74HC299 8位双向通用移位/存储寄存器型号器件名称厂牌[数据表]74HC354 带锁存三态8-1多路转换开关74HC365 六总线驱动器74HC366 六反相总线驱动器74HC367 六总线驱动器74HC368 六反相总线驱动器74HC373 六D型锁存器74HC374 六上升沿D型触发器74HC375 4-BIT BISTABLE LATCH74HC377 六上升沿D型触发器74HC378 6-BIT D-TYPE FLIP-FLOP74HC379 QUADRUPLE D-TYPE FLIP-FLOP74HC390 双十进制计数器74HC393 双4位二进制计数器74HC4002 高速CMOS双4输入端或非门74HC4015 高速CMOS双4位串入/并出移位寄存器74HC4016 高速CMOS四传输门74HC4017 高速CMOS十进制计数/分配器74HC4020 高速CMOS14级串行二进制计数/分频器74HC4024 高速CMOS7级二进制串行计数/分频器74HC4040 高速CMOS12级二进制串行计数/分频器74HC4046A 高速CMOS锁相环74HC4049 高速CMOS六反相缓冲/变换器74HC4050 高速CMOS六同相缓冲/变换器CD系列芯片功能CD4000 双3输入端或非门+单非门TICD4001 四2输入端或非门HIT/NSC/TI/GOLCD4002 双4输入端或非门NSCCD4006 18位串入/串出移位寄存器NSCCD4007 双互补对加反相器NSCCD4008 4位超前进位全加器NSCCD4009 六反相缓冲/变换器NSCCD4010 六同相缓冲/变换器NSCCD4011 四2输入端与非门HIT/TICD4012 双4输入端与非门NSCCD4013 双主-从D型触发器FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器NSCCD4015 双4位串入/并出移位寄存器TICD4016 四传输门FSC/TICD4017 十进制计数/分配器FSC/TI/MOTCD4018 可预制1/N计数器NSC/MOTCD4019 四与或选择器PHICD4020 14级串行二进制计数/分频器FSCCD4021 08位串入/并入-串出移位寄存器PHI/NSCCD4022 八进制计数/分配器NSC/MOTCD4023 三3输入端与非门NSC/MOT/TICD4024 7级二进制串行计数/分频器NSC/MOT/TICD4025 三3输入端或非门NSC/MOT/TICD4026 十进制计数/7段译码器NSC/MOT/TICD4027 双J-K触发器NSC/MOT/TICD4028 BCD码十进制译码器NSC/MOT/TICD4029 可预置可逆计数器NSC/MOT/TICD4030 四异或门NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器NSC/MOT/TICD4032 三串行加法器NSC/TICD4033 十进制计数/7段译码器NSC/TICD4034 8位通用总线寄存器NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存NSC/MOT/TI CD4038 三串行加法器NSC/TICD4040 12级二进制串行计数/分频器NSC/MOT/TICD4041 四同相/反相缓冲器NSC/MOT/TICD4042 四锁存D型触发器NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器NSC/MOT/TICD4048 4输入端可扩展多功能门NSC/HIT/TICD4049 六反相缓冲/变换器NSC/HIT/TICD4050 六同相缓冲/变换器NSC/MOT/TICD4051 八选一模拟开关NSC/MOT/TICD4052 双4选1模拟开关NSC/MOT/TICD4053 三组二路模拟开关NSC/MOT/TICD4054 液晶显示驱动器NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器NSC/HIT/TI CD4056 液晶显示驱动器NSC/HIT/TICD4059 “N”分频计数器NSC/TICD4060 14级二进制串行计数/分频器NSC/TI/MOT CD4063 四位数字比较器NSC/HIT/TICD4066 四传输门NSC/TI/MOTCD4067 16选1模拟开关NSC/TICD4068 八输入端与非门/与门NSC/HIT/TICD4069 六反相器NSC/HIT/TICD4070 四异或门NSC/HIT/TICD4071 四2输入端或门NSC/TICD4072 双4输入端或门NSC/TICD4073 三3输入端与门NSC/TICD4075 三3输入端或门NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门HITCD4078 8输入端或非门/或门CD4081 四2输入端与门NSC/HIT/TICD4082 双4输入端与门NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器NSC/MOT/ST CD4094 8位移位存储总线寄存器NSC/TI/PHICD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器NSC/MOT/TICD4099 8位可寻址锁存器NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器NSC\TICD40107 双2输入端与非缓冲/驱动器HAR\TICD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD40110 十进制加/减,计数,锁存,译码驱动STCD40147 10-4线编码器NSC\MOTCD40160 可预置BCD加计数器NSC\MOTCD40161 可预置4位二进制加计数器NSC\MOTCD40162 BCD加法计数器NSC\MOTCD40163 4位二进制同步计数器NSC\MOTCD40174 六锁存D型触发器NSC\TI\MOTCD40175 四D型触发器NSC\TI\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\TI CD40193 可预置4位二进制加/减计数器NSC\TICD40194 4位并入/串入-并出/串出移位寄存NSC\MOT CD40195 4位并入/串入-并出/串出移位寄存NSC\MOT CD40208 4×4多端口寄存器型号器件名称厂牌备注CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐)CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/计时器CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器。
0_74系列芯片功能略表
74系列芯片功能略表技术2008-12-17 10:47:39 阅读422 评论0 字号：大中小引自廖世迁的blog电子元件知识-74系列芯片功能略表74HC01 2输入四与非门(oc)74HC02 2输入四或非门74HC03 2输入四与非门(oc)74HC04 六倒相器74HC05 六倒相器(oc)74HC06 六高压输出反相缓冲器/驱动器(oc,30v)74HC07 六高压输出缓冲器/驱动器(oc,30v)74HC08 2输入四与门74HC09 2输入四与门(oc)74HC10 3输入三与非门74HC11 3输入三与门74HC12 3输入三与非门(oc)74HC13 4输入双与非门(斯密特触发)74HC14 六倒相器(斯密特触发)74HC15 3输入三与门(oc)74HC16 六高压输出反相缓冲器/驱动器(oc,15v)74HC17 六高压输出缓冲器/驱动器(oc,15v)74HC18 4输入双与非门(斯密特触发)74HC19 六倒相器(斯密特触发)74HC20 4输入双与非门74HC21 4输入双与门74HC22 4输入双与非门(oc)74HC23 双可扩展的输入或非门74HC24 2输入四与非门(斯密特触发)74HC25 4输入双或非门(有选通)74HC26 2输入四高电平接口与非缓冲器(oc,15v)74HC27 3输入三或非门74HC28 2输入四或非缓冲器74HC30 8输入与非门74HC31 延迟电路74HC32 2输入四或门74HC33 2输入四或非缓冲器(集电极开路输出)74HC34 六缓冲器74HC35 六缓冲器(oc)74HC36 2输入四或非门(有选通)74HC37 2输入四与非缓冲器74HC38 2输入四或非缓冲器(集电极开路输出)74HC39 2输入四或非缓冲器(集电极开路输出)74HC40 4输入双与非缓冲器74HC41 bcd-十进制计数器74HC42 4线-10线译码器(bcd输入)74HC43 4线-10线译码器(余3码输入)74HC44 4线-10线译码器(余3葛莱码输入)74HC45 bcd-十进制译码器/驱动器74HC46 bcd-七段译码器/驱动器74HC47 bcd-七段译码器/驱动器74HC48 bcd-七段译码器/驱动器74HC49 bcd-七段译码器/驱动器(oc)74HC50 双二路2-2输入与或非门(一门可扩展)74HC51 双二路2-2输入与或非门74HC51 二路3-3输入,二路2-2输入与或非门74HC52 四路2-3-2-2输入与或门(可扩展)74HC53 四路2-2-2-2输入与或非门(可扩展)74HC53 四路2-2-3-2输入与或非门(可扩展)74HC54 四路2-2-2-2输入与或非门74HC54 四路2-3-3-2输入与或非门74HC54 四路2-2-3-2输入与或非门74HC55 二路4-4输入与或非门(可扩展)74HC60 双四输入与扩展74HC61 三3输入与扩展74HC62 四路2-3-3-2输入与或扩展器74HC63 六电流读出接口门74HC64 四路4-2-3-2输入与或非门74HC65 四路4-2-3-2输入与或非门(oc)74HC70 与门输入上升沿jk触发器74HC71 与输入r-s主从触发器74HC72 与门输入主从jk触发器74HC73 双j-k触发器(带清除端)74HC74 正沿触发双d型触发器(带预置端和清除端)74HC75 4位双稳锁存器74HC76 双j-k触发器(带预置端和清除端)74HC77 4位双稳态锁存器74HC78 双j-k触发器(带预置端,公共清除端和公共时钟端) 74HC80 门控全加器74HC81 16位随机存取存储器74HC82 2位二进制全加器(快速进位)74HC83 4位二进制全加器(快速进位)74HC84 16位随机存取存储器74HC85 4位数字比较器74HC86 2输入四异或门74HC87 四位二进制原码/反码/oi单元74HC89 64位读/写存储器74HC90 十进制计数器74HC91 八位移位寄存器74HC92 12分频计数器(2分频和6分频)74HC93 4位二进制计数器74HC94 4位移位寄存器(异步)74HC95 4位移位寄存器(并行io)74HC96 5位移位寄存器74HC97 六位同步二进制比率乘法器74HC100 八位双稳锁存器74HC103 负沿触发双j-k主从触发器(带清除端)74HC106 负沿触发双j-k主从触发器(带预置,清除,时钟) 74HC107 双j-k主从触发器(带清除端)74HC108 双j-k主从触发器(带预置,清除,时钟)74HC109 双j-k触发器(带置位,清除,正触发)74HC110 与门输入j-k主从触发器(带锁定)74HC111 双j-k主从触发器(带数据锁定)74HC112 负沿触发双j-k触发器(带预置端和清除端)74HC113 负沿触发双j-k触发器(带预置端)74HC114 双j-k触发器(带预置端,共清除端和时钟端) 74HC116 双四位锁存器74HC120 双脉冲同步器/驱动器74HC121 单稳态触发器(施密特触发)74HC122 可再触发单稳态多谐振荡器(带清除端)74HC123 可再触发双单稳多谐振荡器74HC125 四总线缓冲门(三态输出)74HC126 四总线缓冲门(三态输出)74HC128 2输入四或非线驱动器74HC131 3-8译码器74HC132 2输入四与非门(斯密特触发)74HC133 13输入端与非门74HC134 12输入端与门(三态输出)74HC135 四异或/异或非门74HC136 2输入四异或门(oc)74HC137 八选1锁存译码器/多路转换器74HC138 3-8线译码器/多路转换器74HC139 双2-4线译码器/多路转换器74HC140 双4输入与非线驱动器74HC141 bcd-十进制译码器/驱动器74HC142 计数器/锁存器/译码器/驱动器74HC145 4-10译码器/驱动器74HC147 10线-4线优先编码器74HC148 8线-3线八进制优先编码器74HC150 16选1数据选择器(反补输出)74HC151 8选1数据选择器(互补输出)74HC152 8选1数据选择器多路开关74HC153 双4选1数据选择器/多路选择器74HC154 4线-16线译码器74HC155 双2-4译码器/分配器(图腾柱输出)74HC156 双2-4译码器/分配器(集电极开路输出)74HC157 四2选1数据选择器/多路选择器74HC158 四2选1数据选择器(反相输出)74HC160 可预置bcd计数器(异步清除)74HC161 可预置四位二进制计数器(并清除异步)74HC162 可预置bcd计数器(异步清除)74HC163 可预置四位二进制计数器(并清除异步)74HC164 8位并行输出串行移位寄存器74HC165 并行输入8位移位寄存器(补码输出)74HC166 8位移位寄存器74HC167 同步十进制比率乘法器74HC168 4位加/减同步计数器(十进制)74HC169 同步二进制可逆计数器74HC170 4*4寄存器堆74HC171 四d触发器(带清除端)74HC172 16位寄存器堆74HC173 4位d型寄存器(带清除端)74HC174 六d触发器74HC175 四d触发器74HC176 十进制可预置计数器74HC177 2-8-16进制可预置计数器74HC178 四位通用移位寄存器74HC179 四位通用移位寄存器74HC180 九位奇偶产生/校验器74HC181 算术逻辑单元/功能发生器74HC182 先行进位发生器74HC183 双保留进位全加器74HC184 bcd-二进制转换器74HC185 二进制-bcd转换器74HC190 同步可逆计数器(bcd,二进制)74HC191 同步可逆计数器(bcd,二进制)74HC192 同步可逆计数器(bcd,二进制)74HC193 同步可逆计数器(bcd,二进制)74HC199 八位移位寄存器74HC210 2-5-10进制计数器74HC213 2-n-10可变进制计数器74HC221 双单稳触发器74HC230 八3态总线驱动器74HC231 八3态总线反向驱动器74HC240 八缓冲器/线驱动器/线接收器(反码三态输出) 74HC241 八缓冲器/线驱动器/线接收器(原码三态输出) 74HC242 八缓冲器/线驱动器/线接收器74HC243 4同相三态总线收发器74HC244 八缓冲器/线驱动器/线接收器74HC245 八双向总线收发器74HC246 4线-七段译码/驱动器(30v)74HC247 4线-七段译码/驱动器(15v)74HC248 4线-七段译码/驱动器74HC249 4线-七段译码/驱动器74HC251 8选1数据选择器(三态输出)74HC253 双四选1数据选择器(三态输出)74HC256 双四位可寻址锁存器74HC257 四2选1数据选择器(三态输出)74HC258 四2选1数据选择器(反码三态输出)74HC259 8为可寻址锁存器74HC260 双5输入或非门74HC261 4*2并行二进制乘法器74HC265 四互补输出元件74HC266 2输入四异或非门(oc)74HC270 2048位rom (512位四字节,oc)74HC271 2048位rom (256位八字节,oc)74HC273 八d触发器74HC274 4*4并行二进制乘法器74HC275 七位片式华莱士树乘法器74HC276 四jk触发器74HC278 四位可级联优先寄存器74HC279 四s-r锁存器74HC280 9位奇数/偶数奇偶发生器/较验器74HC28174HC283 4位二进制全加器74HC290 十进制计数器74HC291 32位可编程模74HC293 4位二进制计数器74HC294 16位可编程模74HC295 四位双向通用移位寄存器74HC298 四-2输入多路转换器(带选通)74HC299 八位通用移位寄存器(三态输出)74HC348 8-3线优先编码器(三态输出)74HC352 双四选1数据选择器/多路转换器74HC353 双4-1线数据选择器(三态输出)74HC354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC365 6总线驱动器74HC366 六反向三态缓冲器/线驱动器74HC367 六同向三态缓冲器/线驱动器74HC368 六反向三态缓冲器/线驱动器74HC373 八d锁存器74HC374 八d触发器(三态同相)74HC375 4位双稳态锁存器74HC377 带使能的八d触发器74HC378 六d触发器74HC379 四d触发器74HC381 算术逻辑单元/函数发生器74HC382 算术逻辑单元/函数发生器74HC384 8位*1位补码乘法器74HC385 四串行加法器/乘法器74HC386 2输入四异或门74HC390 双十进制计数器74HC391 双四位二进制计数器74HC395 4位通用移位寄存器74HC396 八位存储寄存器74HC398 四2输入端多路开关(双路输出)74HC399 四-2输入多路转换器(带选通)74HC422 单稳态触发器74HC423 双单稳态触发器74HC440 四3方向总线收发器,集电极开路74HC441 四3方向总线收发器,集电极开路74HC442 四3方向总线收发器,三态输出74HC443 四3方向总线收发器,三态输出74HC444 四3方向总线收发器,三态输出74HC445 bcd-十进制译码器/驱动器,三态输出74HC446 有方向控制的双总线收发器74HC448 四3方向总线收发器,三态输出74HC449 有方向控制的双总线收发器74HC465 八三态线缓冲器74HC466 八三态线反向缓冲器74HC467 八三态线缓冲器74HC468 八三态线反向缓冲器74HC490 双十进制计数器74HC540 八位三态总线缓冲器(反向)74HC541 八位三态总线缓冲器74HC589 有输入锁存的并入串出移位寄存器74HC590 带输出寄存器的8位二进制计数器74HC591 带输出寄存器的8位二进制计数器74HC592 带输出寄存器的8位二进制计数器74HC593 带输出寄存器的8位二进制计数器74HC594 带输出锁存的8位串入并出移位寄存器74HC595 8位输出锁存移位寄存器74HC596 带输出锁存的8位串入并出移位寄存器74HC597 8位输出锁存移位寄存器74HC598 带输入锁存的并入串出移位寄存器74HC599 带输出锁存的8位串入并出移位寄存器74HC604 双8位锁存器74HC605 双8位锁存器74HC606 双8位锁存器74HC607 双8位锁存器74HC620 8位三态总线发送接收器(反相)74HC621 8位总线收发器74HC622 8位总线收发器74HC623 8位总线收发器74HC640 反相总线收发器(三态输出)74HC641 同相8总线收发器,集电极开路74HC642 同相8总线收发器,集电极开路74HC643 8位三态总线发送接收器74HC644 真值反相8总线收发器,集电极开路74HC645 三态同相8总线收发器74HC646 八位总线收发器,寄存器74HC647 八位总线收发器,寄存器74HC648 八位总线收发器,寄存器74HC649 八位总线收发器,寄存器74HC651 三态反相8总线收发器74HC652 三态反相8总线收发器74HC653 反相8总线收发器,集电极开路74HC654 同相8总线收发器,集电极开路74HC668 4位同步加/减十进制计数器74HC669 带先行进位的4位同步二进制可逆计数器74HC670 4*4寄存器堆(三态)74HC671 带输出寄存的四位并入并出移位寄存器74HC672 带输出寄存的四位并入并出移位寄存器74HC673 16位并行输出存储器,16位串入串出移位寄存器74HC674 16位并行输入串行输出移位寄存器74HC681 4位并行二进制累加器74HC682 8位数值比较器(图腾柱输出)74HC683 8位数值比较器(集电极开路)74HC684 8位数值比较器(图腾柱输出)74HC685 8位数值比较器(集电极开路)74HC686 8位数值比较器(图腾柱输出)74HC687 8位数值比较器(集电极开路)74HC688 8位数字比较器(oc输出)74HC689 8位数字比较器74HC690 同步十进制计数器/寄存器(带数选,三态输出,直接清除)。
74H系列
74HC00 TTL 2输入端四与非门74HC01 TTL 集电极开路2输入端四与非门74HC02 TTL 2输入端四或非门74HC03 TTL 集电极开路2输入端四与非门74HC04 TTL 六反相器74HC05 TTL 集电极开路六反相器74HC06 TTL 集电极开路六反相高压驱动器74HC07 TTL 集电极开路六正相高压驱动器74HC08 TTL 2输入端四与门74HC09 TTL 集电极开路2输入端四与门74HC10 TTL 3输入端3与非门74HC107 TTL 带清除主从双J-K触发器74HC109 TTL 带预置清除正触发双J-K触发器74HC11 TTL 3输入端3与门74HC112 TTL 带预置清除负触发双J-K触发器74HC12 TTL 开路输出3输入端三与非门74HC121 TTL 单稳态多谐振荡器74HC122 TTL 可再触发单稳态多谐振荡器74HC123 TTL 双可再触发单稳态多谐振荡器74HC125 TTL 三态输出高有效四总线缓冲门74HC126 TTL 三态输出低有效四总线缓冲门74HC13 TTL 4输入端双与非施密特触发器74HC132 TTL 2输入端四与非施密特触发器74HC133 TTL 13输入端与非门74HC136 TTL 四异或门74HC138 TTL 3-8线译码器/复工器74HC139 TTL 双2-4线译码器/复工器74HC14 TTL 六反相施密特触发器74HC145 TTL BCD—十进制译码/驱动器74HC15 TTL 开路输出3输入端三与门74HC150 TTL 16选1数据选择/多路开关74HC151 TTL 8选1数据选择器74HC153 TTL 双4选1数据选择器74HC154 TTL 4线—16线译码器74HC155 TTL 图腾柱输出译码器/分配器74HC156 TTL 开路输出译码器/分配器74HC157 TTL 同相输出四2选1数据选择器74HC158 TTL 反相输出四2选1数据选择器74HC16 TTL 开路输出六反相缓冲/驱动器74HC160 TTL 可预置BCD异步清除计数器74HC161 TTL 可予制四位二进制异步清除计数器74HC162 TTL 可预置BCD同步清除计数器74HC163 TTL 可予制四位二进制同步清除计数器74HC164 TTL 八位串行入/并行输出移位寄存器74HC165 TTL 八位并行入/串行输出移位寄存器74HC166 TTL 八位并入/串出移位寄存器74HC169 TTL 二进制四位加/减同步计数器74HC17 TTL 开路输出六同相缓冲/驱动器74HC170 TTL 开路输出4×4寄存器堆74HC173 TTL 三态输出四位D型寄存器74HC174HC TTL 带公共时钟和复位六D触发器74HC175 TTL 带公共时钟和复位四D触发器74HC180 TTL 9位奇数/偶数发生器/校验器74HC181 TTL 算术逻辑单元/函数发生器74HC185 TTL 二进制—BCD代码转换器74HC190 TTL BCD同步加/减计数器74HC191 TTL 二进制同步可逆计数器74HC192 TTL 可预置BCD双时钟可逆计数器74HC193 TTL 可预置四位二进制双时钟可逆计数器74HC194 TTL 四位双向通用移位寄存器74HC195 TTL 四位并行通道移位寄存器74HC196 TTL 十进制/二-十进制可预置计数锁存器74HC197 TTL 二进制可预置锁存器/计数器74HC20 TTL 4输入端双与非门74HC21 TTL 4输入端双与门74HC22 TTL 开路输出4输入端双与非门74HC221 TTL 双/单稳态多谐振荡器74HC240 TTL 八反相三态缓冲器/线驱动器74HC241 TTL 八同相三态缓冲器/线驱动器74HC243 TTL 四同相三态总线收发器74HC244 TTL 八同相三态缓冲器/线驱动器74HC245 TTL 八同相三态总线收发器74HC247 TTL BCD—7段15V输出译码/驱动器74HC248 TTL BCD—7段译码/升压输出驱动器74HC249 TTL BCD—7段译码/开路输出驱动器74HC251 TTL 三态输出8选1数据选择器/复工器74HC253 TTL 三态输出双4选1数据选择器/复工器74HC256 TTL 双四位可寻址锁存器74HC257 TTL 三态原码四2选1数据选择器/复工器74HC258 TTL 三态反码四2选1数据选择器/复工器74HC259 TTL 八位可寻址锁存器/3-8线译码器74HC26 TTL 2输入端高压接口四与非门74HC260 TTL 5输入端双或非门74HC266 TTL 2输入端四异或非门74HC27 TTL 3输入端三或非门74HC273 TTL 带公共时钟复位八D触发器74HC279 TTL 四图腾柱输出S-R锁存器74HC28 TTL 2输入端四或非门缓冲器74HC283 TTL 4位二进制全加器74HC290 TTL 二/五分频十进制计数器74HC293 TTL 二/八分频四位二进制计数器74HC295 TTL 四位双向通用移位寄存器74HC298 TTL 四2输入多路带存贮开关74HC299 TTL 三态输出八位通用移位寄存器74HC30 TTL 8输入端与非门74HC32 TTL 2输入端四或门74HC322 TTL 带符号扩展端八位移位寄存器74HC323 TTL 三态输出八位双向移位/存贮寄存器74HC33 TTL 开路输出2输入端四或非缓冲器74HC347 TTL BCD—7段译码器/驱动器74HC352 TTL 双4选1数据选择器/复工器74HC353 TTL 三态输出双4选1数据选择器/复工器74HC365 TTL 门使能输入三态输出六同相线驱动器74HC365 TTL 门使能输入三态输出六同相线驱动器74HC366 TTL 门使能输入三态输出六反相线驱动器74HC367 TTL 4/2线使能输入三态六同相线驱动器74HC368 TTL 4/2线使能输入三态六反相线驱动器74HC37 TTL 开路输出2输入端四与非缓冲器74HC373 TTL 三态同相八D锁存器74HC374 TTL 三态反相八D锁存器74HC375 TTL 4位双稳态锁存器74HC377 TTL 单边输出公共使能八D锁存器74HC378 TTL 单边输出公共使能六D锁存器74HC379 TTL 双边输出公共使能四D锁存器74HC38 TTL 开路输出2输入端四与非缓冲器74HC380 TTL 多功能八进制寄存器74HC39 TTL 开路输出2输入端四与非缓冲器74HC390 TTL 双十进制计数器74HC393 TTL 双四位二进制计数器74HC40 TTL 4输入端双与非缓冲器74HC42 TTL BCD—十进制代码转换器74HC352 TTL 双4选1数据选择器/复工器74HC353 TTL 三态输出双4选1数据选择器/复工器74HC365 TTL 门使能输入三态输出六同相线驱动器74HC366 TTL 门使能输入三态输出六反相线驱动器74HC367 TTL 4/2线使能输入三态六同相线驱动器74HC368 TTL 4/2线使能输入三态六反相线驱动器74HC37 TTL 开路输出2输入端四与非缓冲器74HC373 TTL 三态同相八D锁存器74HC374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74447 TTL BCD—7段译码器/驱动器7445 TTL BCD—十进制代码转换/驱动器74450 TTL 16:1多路转接复用器多工器74451 TTL 双8:1多路转接复用器多工器74453 TTL 四4:1多路转接复用器多工器7446 TTL BCD—7段低有效译码/驱动器74460 TTL 十位比较器74461 TTL 八进制计数器74465 TTL 三态同相2与使能端八总线缓冲器74466 TTL 三态反相2与使能八总线缓冲器74467 TTL 三态同相2使能端八总线缓冲器74468 TTL 三态反相2使能端八总线缓冲器74469 TTL 八位双向计数器7447 TTL BCD—7段高有效译码/驱动器7448 TTL BCD—7段译码器/内部上拉输出驱动74490 TTL 双十进制计数器74491 TTL 十位计数器74498 TTL 八进制移位寄存器7450 TTL 2-3/2-2输入端双与或非门74502 TTL 八位逐次逼近寄存器74503 TTL 八位逐次逼近寄存器7451 TTL 2-3/2-2输入端双与或非门74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器7454 TTL 四路输入与或非门74540 TTL 八位三态反相输出总线缓冲器7455 TTL 4输入端二路输入与或非门74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器74670 TTL 三态输出4×4寄存器堆7473 TTL 带清除负触发双J-K触发器7474 TTL 带置位复位正触发双D触发器7476 TTL 带预置清除双J-K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\输出移位寄存器7497 TTL 6位同步二进制乘法器注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。
74hc系列芯片的功能介绍
74hc系列芯片的功能介绍74HC01 2输入四与非门 (oc)74HC02 2输入四或非门74HC03 2输入四与非门 (oc)74HC04 六倒相器74HC05 六倒相器(oc)74HC06 六高压输出反相缓冲器/驱动器(oc,30v) 74HC07 六高压输出缓冲器/驱动器(oc,30v)74HC08 2输入四与门74HC09 2输入四与门(oc)74HC10 3输入三与非门74HC11 3输入三与门74HC12 3输入三与非门 (oc)74HC13 4输入双与非门 (斯密特触发)74HC14 六倒相器(斯密特触发)74HC15 3输入三与门 (oc)74HC16 六高压输出反相缓冲器/驱动器(oc,15v) 74HC17 六高压输出缓冲器/驱动器(oc,15v)74HC18 4输入双与非门 (斯密特触发)74HC19 六倒相器(斯密特触发)74HC20 4输入双与非门74HC21 4输入双与门74HC22 4输入双与非门(oc)74HC23 双可扩展的输入或非门74HC24 2输入四与非门(斯密特触发)74HC25 4输入双或非门(有选通)74HC26 2输入四高电平接口与非缓冲器(oc,15v) 74HC27 3输入三或非门74HC28 2输入四或非缓冲器74HC30 8输入与非门74HC31 延迟电路74HC32 2输入四或门74HC33 2输入四或非缓冲器(集电极开路输出) 74HC34 六缓冲器74HC35 六缓冲器(oc)74HC36 2输入四或非门(有选通)74HC37 2输入四与非缓冲器74HC38 2输入四或非缓冲器(集电极开路输出) 74HC39 2输入四或非缓冲器(集电极开路输出) 74HC40 4输入双与非缓冲器74HC41 bcd-十进制计数器74HC42 4线-10线译码器(bcd输入)74HC43 4线-10线译码器(余3码输入)74HC44 4线-10线译码器(余3葛莱码输入) 74HC45 bcd-十进制译码器/驱动器74HC46 bcd-七段译码器/驱动器74HC47 bcd-七段译码器/驱动器74HC48 bcd-七段译码器/驱动器74HC49 bcd-七段译码器/驱动器(oc)74HC50 双二路2-2输入与或非门(一门可扩展) 74HC51 双二路2-2输入与或非门74HC51 二路3-3输入,二路2-2输入与或非门74HC52 四路2-3-2-2输入与或门(可扩展)74HC53 四路2-2-2-2输入与或非门(可扩展) 74HC53 四路2-2-3-2输入与或非门(可扩展) 74HC54 四路2-2-2-2输入与或非门74HC54 四路2-3-3-2输入与或非门74HC54 四路2-2-3-2输入与或非门74HC55 二路4-4输入与或非门(可扩展)74HC60 双四输入与扩展74HC61 三3输入与扩展74HC62 四路2-3-3-2输入与或扩展器74HC63 六电流读出接口门74HC64 四路4-2-3-2输入与或非门74HC65 四路4-2-3-2输入与或非门(oc)74HC70 与门输入上升沿jk触发器74HC71 与输入r-s主从触发器74HC72 与门输入主从jk触发器74HC73 双j-k触发器(带清除端)74HC74 正沿触发双d型触发器(带预置端和清除端)74HC75 4位双稳锁存器74HC76 双j-k触发器(带预置端和清除端)74HC77 4位双稳态锁存器74HC78 双j-k触发器(带预置端,公共清除端和公共时钟端) 74HC80 门控全加器74HC81 16位随机存取存储器74HC82 2位二进制全加器(快速进位)74HC83 4位二进制全加器(快速进位)74HC84 16位随机存取存储器74HC85 4位数字比较器74HC86 2输入四异或门74HC87 四位二进制原码/反码/oi单元74HC89 64位读/写存储器74HC90 十进制计数器74HC91 八位移位寄存器74HC92 12分频计数器(2分频和6分频)74HC93 4位二进制计数器74HC94 4位移位寄存器(异步)74HC95 4位移位寄存器(并行io)74HC96 5位移位寄存器74HC97 六位同步二进制比率乘法器74HC100 八位双稳锁存器74HC103 负沿触发双j-k主从触发器(带清除端)74HC106 负沿触发双j-k主从触发器(带预置,清除,时钟) 74HC107 双j-k主从触发器(带清除端)74HC108 双j-k主从触发器(带预置,清除,时钟)74HC109 双j-k触发器(带置位,清除,正触发)74HC110 与门输入j-k主从触发器(带锁定)74HC111 双j-k主从触发器(带数据锁定)74HC112 负沿触发双j-k触发器(带预置端和清除端) 74HC113 负沿触发双j-k触发器(带预置端)74HC114 双j-k触发器(带预置端,共清除端和时钟端) 74HC116 双四位锁存器74HC120 双脉冲同步器/驱动器74HC121 单稳态触发器(施密特触发)74HC122 可再触发单稳态多谐振荡器(带清除端)74HC123 可再触发双单稳多谐振荡器74HC125 四总线缓冲门(三态输出)74HC126 四总线缓冲门(三态输出)74HC128 2输入四或非线驱动器74HC131 3-8译码器74HC132 2输入四与非门(斯密特触发)74HC133 13输入端与非门74HC134 12输入端与门(三态输出)74HC135 四异或/异或非门74HC136 2输入四异或门(oc)74HC137 八选1锁存译码器/多路转换器74HC138 3-8线译码器/多路转换器74HC139 双2-4线译码器/多路转换器74HC140 双4输入与非线驱动器74HC141 bcd-十进制译码器/驱动器74HC142 计数器/锁存器/译码器/驱动器74HC145 4-10译码器/驱动器74HC147 10线-4线优先编码器74HC148 8线-3线八进制优先编码器74HC150 16选1数据选择器(反补输出)74HC151 8选1数据选择器(互补输出)74HC152 8选1数据选择器多路开关74HC153 双4选1数据选择器/多路选择器74HC154 4线-16线译码器74HC155 双2-4译码器/分配器(图腾柱输出)74HC156 双2-4译码器/分配器(集电极开路输出) 74HC157 四2选1数据选择器/多路选择器74HC158 四2选1数据选择器(反相输出)74HC160 可预置bcd计数器(异步清除)74HC161 可预置四位二进制计数器(并清除异步) 74HC162 可预置bcd计数器(异步清除)74HC163 可预置四位二进制计数器(并清除异步) 74HC164 8位并行输出串行移位寄存器74HC165 并行输入8位移位寄存器(补码输出) 74HC166 8位移位寄存器74HC167 同步十进制比率乘法器74HC168 4位加/减同步计数器(十进制)74HC169 同步二进制可逆计数器74HC170 4*4寄存器堆74HC171 四d触发器(带清除端)74HC172 16位寄存器堆74HC173 4位d型寄存器(带清除端)74HC174 六d触发器74HC175 四d触发器74HC176 十进制可预置计数器74HC177 2-8-16进制可预置计数器74HC178 四位通用移位寄存器74HC179 四位通用移位寄存器74HC180 九位奇偶产生/校验器74HC181 算术逻辑单元/功能发生器74HC182 先行进位发生器74HC183 双保留进位全加器74HC184 bcd-二进制转换器74HC185 二进制-bcd转换器74HC190 同步可逆计数器(bcd,二进制)74HC191 同步可逆计数器(bcd,二进制)74HC192 同步可逆计数器(bcd,二进制)74HC193 同步可逆计数器(bcd,二进制)74HC199 八位移位寄存器74HC210 2-5-10进制计数器74HC213 2-n-10可变进制计数器74HC221 双单稳触发器74HC230 八3态总线驱动器74HC231 八3态总线反向驱动器74HC240 八缓冲器/线驱动器/线接收器(反码三态输出) 74HC241 八缓冲器/线驱动器/线接收器(原码三态输出) 74HC242 八缓冲器/线驱动器/线接收器74HC243 4同相三态总线收发器74HC244 八缓冲器/线驱动器/线接收器74HC245 八双向总线收发器74HC246 4线-七段译码/驱动器(30v)74HC247 4线-七段译码/驱动器(15v)74HC248 4线-七段译码/驱动器74HC249 4线-七段译码/驱动器74HC251 8选1数据选择器(三态输出)74HC253 双四选1数据选择器(三态输出)74HC256 双四位可寻址锁存器74HC257 四2选1数据选择器(三态输出)74HC258 四2选1数据选择器(反码三态输出) 74HC259 8为可寻址锁存器74HC260 双5输入或非门74HC261 4*2并行二进制乘法器74HC265 四互补输出元件74HC266 2输入四异或非门(oc)74HC270 2048位rom (512位四字节,oc) 74HC271 2048位rom (256位八字节,oc) 74HC273 八d触发器74HC274 4*4并行二进制乘法器74HC275 七位片式华莱士树乘法器74HC276 四jk触发器74HC278 四位可级联优先寄存器74HC279 四s-r锁存器74HC280 9位奇数/偶数奇偶发生器/较验器74HC28174HC283 4位二进制全加器74HC290 十进制计数器74HC291 32位可编程模74HC293 4位二进制计数器74HC294 16位可编程模74HC295 四位双向通用移位寄存器74HC298 四-2输入多路转换器(带选通)74HC299 八位通用移位寄存器(三态输出)74HC348 8-3线优先编码器(三态输出)74HC352 双四选1数据选择器/多路转换器74HC353 双4-1线数据选择器(三态输出)74HC354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC365 6总线驱动器74HC366 六反向三态缓冲器/线驱动器74HC367 六同向三态缓冲器/线驱动器74HC368 六反向三态缓冲器/线驱动器74HC373 八d锁存器74HC374 八d触发器(三态同相)74HC375 4位双稳态锁存器74HC377 带使能的八d触发器74HC378 六d触发器74HC379 四d触发器74HC381 算术逻辑单元/函数发生器74HC382 算术逻辑单元/函数发生器74HC384 8位*1位补码乘法器74HC385 四串行加法器/乘法器74HC386 2输入四异或门74HC390 双十进制计数器74HC391 双四位二进制计数器74HC395 4位通用移位寄存器74HC396 八位存储寄存器74HC398 四2输入端多路开关(双路输出)74HC399 四-2输入多路转换器(带选通)74HC422 单稳态触发器74HC423 双单稳态触发器74HC440 四3方向总线收发器,集电极开路74HC441 四3方向总线收发器,集电极开路74HC442 四3方向总线收发器,三态输出74HC443 四3方向总线收发器,三态输出74HC444 四3方向总线收发器,三态输出74HC445 bcd-十进制译码器/驱动器,三态输出74HC446 有方向控制的双总线收发器74HC448 四3方向总线收发器,三态输出74HC449 有方向控制的双总线收发器74HC465 八三态线缓冲器74HC466 八三态线反向缓冲器74HC467 八三态线缓冲器74HC468 八三态线反向缓冲器74HC490 双十进制计数器74HC540 八位三态总线缓冲器(反向)74HC541 八位三态总线缓冲器74HC589 有输入锁存的并入串出移位寄存器74HC590 带输出寄存器的8位二进制计数器74HC591 带输出寄存器的8位二进制计数器74HC592 带输出寄存器的8位二进制计数器74HC593 带输出寄存器的8位二进制计数器74HC594 带输出锁存的8位串入并出移位寄存器74HC595 8位输出锁存移位寄存器74HC596 带输出锁存的8位串入并出移位寄存器74HC597 8位输出锁存移位寄存器74HC598 带输入锁存的并入串出移位寄存器74HC599 带输出锁存的8位串入并出移位寄存器74HC604 双8位锁存器74HC605 双8位锁存器74HC606 双8位锁存器74HC607 双8位锁存器74HC620 8位三态总线发送接收器(反相)74HC621 8位总线收发器74HC622 8位总线收发器74HC623 8位总线收发器74HC640 反相总线收发器(三态输出)74HC641 同相8总线收发器,集电极开路74HC642 同相8总线收发器,集电极开路74HC643 8位三态总线发送接收器74HC644 真值反相8总线收发器,集电极开路74HC645 三态同相8总线收发器74HC646 八位总线收发器,寄存器74HC647 八位总线收发器,寄存器74HC648 八位总线收发器,寄存器74HC649 八位总线收发器,寄存器74HC651 三态反相8总线收发器74HC652 三态反相8总线收发器74HC653 反相8总线收发器,集电极开路74HC654 同相8总线收发器,集电极开路74HC668 4位同步加/减十进制计数器74HC669 带先行进位的4位同步二进制可逆计数器74HC670 4*4寄存器堆(三态)74HC671 带输出寄存的四位并入并出移位寄存器74HC672 带输出寄存的四位并入并出移位寄存器74HC673 16位并行输出存储器,16位串入串出移位寄存器74HC674 16位并行输入串行输出移位寄存器74HC681 4位并行二进制累加器74HC682 8位数值比较器(图腾柱输出)74HC683 8位数值比较器(集电极开路)74HC684 8位数值比较器(图腾柱输出)74HC685 8位数值比较器(集电极开路)74HC686 8位数值比较器(图腾柱输出)74HC687 8位数值比较器(集电极开路)74HC688 8位数字比较器(oc输出)74HC689 8位数字比较器74HC690 同步十进制计数器/寄存器(带数选,三态输出,直接清除) 74HC691 计数器/寄存器(带多转换,三态输出)74HC692 同步十进制计数器(带预置输入,同步清除)74HC693 计数器/寄存器(带多转换,三态输出)74HC696 同步加/减十进制计数器/寄存器(带数选,三态输出,直接清除)74HC697 计数器/寄存器(带多转换,三态输出)74HC698 计数器/寄存器(带多转换,三态输出)74HC699 计数器/寄存器(带多转换,三态输出)74HC716 可编程模n十进制计数器74HC718 可编程模n十进制计数器。
74ls00与非门集成电路的芯片功能
74ls00与非门集成电路的芯片功能一、74LS00与非门集成电路的工作原理74LS00是一种与非门集成电路芯片，由四个二输入与非门组成。
与非门是一种逻辑门，用于实现与非逻辑运算。
与非门的输入端有两个，输出端只有一个。
当两个输入端都为1时，输出为0；其他情况下，输出为1。
74LS00的输入端可以接受高电平（1）和低电平（0），输出端也可以输出高电平（1）和低电平（0）。
二、74LS00与非门集成电路的特点1. 74LS00采用了低功耗的TTL（Transistor-Transistor Logic）技术，具有较高的工作速度和较低的功耗。
2. 74LS00具有较高的噪声容忍度，能够在恶劣的工作环境下稳定工作。
3. 74LS00的输入和输出电平兼容，可以与其他TTL系列芯片直接连接，方便进行电路设计和集成。
4. 74LS00的引脚布局合理，易于焊接和组装。
三、74LS00与非门集成电路的应用1. 逻辑电路设计：74LS00可以用于设计各种逻辑电路，如计数器、加法器、减法器、多路选择器等。
通过将多个74LS00连接在一起，可以构建复杂的逻辑功能电路。
2. 数字显示：74LS00可以用于驱动数码管，实现数字显示功能。
通过控制74LS00的输入，可以在数码管上显示不同的数字和字符。
3. 时序控制：74LS00可以用于时序控制电路的设计。
通过与非门的组合，可以实现时钟信号的分频、延时等功能。
4. 数据选择与处理：74LS00可以用于数据选择与处理电路的设计。
通过与非门的组合，可以实现数据的选择、编码、解码等操作。
5. 自动控制系统：74LS00可以用于自动控制系统的设计。
通过与非门的逻辑运算，可以实现控制信号的生成和处理，实现自动控制功能。
74LS00与非门集成电路芯片具有逻辑功能强大、工作可靠、应用广泛等特点。
在数字电路设计、数据处理、自动控制系统等领域中有着重要的应用价值。
通过合理地利用74LS00与非门集成电路芯片，可以实现各种复杂的逻辑功能，提高电路的工作效率和可靠性。
74HC系列芯片资料
74HC00 四2 输入与非门国际通用符号54/7400 ，54/74H00 ，54L 00 ，54/74S00 ，54/74LS00 ，54/74ALS00 ，54/ 74F 00 ，54/74HC00 ，54/ 74AC 00 ，54/74HCT00 ，54/74ACT00 ，54/74AHC00 ，54/74AHCT00 ，74LV00，74LVC00。
74HC02 四2 输入或非门国际通用符号54/7402 ，54L 02 ，54/74S02 ，54/74LS02 ，54/74AS02 ，54/74ALS02 ，54/ 74F 02 ，54/74HC02 ，74AC 02 ，54/74HCT02 ，54/74ACT02 ，54/74AHC02 ，54/AHCT02 ，74LV02 ，74LVC02。
74HC04 六反相器国际通用符号54/7404 ，54L 04 ，54/74H04 ，54/74S04 ，54/74LS04 ，54/74AS04 ，54/74ALS04 ，54/ 74F 04 ，54/74HCU04 ，54/74HC04 ，54/ 74AC 04 ，54/74HCT04 ，54/74ACT04 ，54/74AHC04 ，54/74AHCT04 ，74LV04 ，74LVC04 ，54/74AHCU04 ，74LVU04 ，74LVCU04。
74HC08 四2 输入与门国际通用符号54/7408 ，54/74S08 ，54/74LS08 ，54/74AS08 ，54/74ALS08 ，54/ 74F 08 ，54/74HC08 ，54/74HCT08 ，54/ 74AC 08 ，54/74ACT08 ，54/74AHC08 ，54/74AHCT08 ，74LV08 ，74LVC08。
74HC10 三3 输入与非门国际通用符号54/7410 ，54L 10 ，54/74H10 ，54/74S10 ，54/74LS10 ，54/74AS10 ，54/74ALS10 ，54/ 74F 10 ，54/74HC10 ，54/ 74AC 10 ，54/74HCT10 ，54/74ACT10 ，74LV10 。
74HC系列功能简介
双J—K正沿触发器
74HC123
双可再触发单稳多谐振荡器
74HC125
四总线缓冲门（三态）
74HC126
四总线缓冲门（三态）
3—8线译码器/多路转换器
74HC139
双2—4线译码器/多路转换器
74HC145
BCD—十进制译码器/驱动器
74HC147
10—4线BCD优先编码器
74HC148
8选1数据选择器
74HC151
双4选1数据选择器
74HC153
4—16线多路分配器
74HC154
4—16线多路分配器
74HC155
双2—4线多路分配器
74hc系列功能简介功能双4选1数据选择器三态四2选1数据选择器三态8位可寻址锁存器四2输入异或非门oc八d型触发器带清除端四rs锁存器9位奇偶数产生器校验器4位二进制全加器带超前进位4位2选1数据选择器六缓冲器总线驱动同相六缓冲器总线驱动反相六缓冲器总线驱动同相六缓冲器总线驱动反相八d触发器三态八d触发器三态八d触发器四2输入异或门双4位十进制计数器双4位二进制计数器异步清除八缓冲器总线驱动器八缓冲器总线驱动器八d锁存器三态八d锁存器三态8位输入锁存输出移位寄存器8位输出锁存移位寄存器8位数值比较器等值检测器从4输入或非门双4位串入并出移位寄存器十进制计数器分配器12位二进制串行计数器锁相环六缓冲器电平变换器反相六缓冲器电平变换器同相单8通道模拟开关双4通道摸拟开关三2通道模拟开关14位二进制串行计数器四双向模拟开关双二进制加法计数器型号74hc25374hc25774hc25974hc26674hc27374hc27974hc28074hc28374hc29874hc36574hc36674hc36774hc36874hc37374hc37474hc37774hc38674hc39074hc39374hc54074hc54174hc57374hc57474hc58974hc59574hc68874hc400274hc401574hc401774hc404074hc404674hc404974hc405074hc405174hc405274hc405374hc406074hc406674hc452074hc453874hc454374hc455174hc13274hc13874hc13974hc14574hc14774hc14874hc15174hc15374hc15474hc15574hc15674hc15774hc15874hc16074hc16174hc16274hc16374hc16474hc16574hc16674hc17374hc17474hc17574hc18174hc18274hc19074hc19174hc19274hc19374hc19474hc19574hc22174hc23774hc23874hc24074hc24174hc24274hc24374hc244双精密单稳态触发器7段锁存译码驱动器四2通道模拟开关四2输入与非施密特触发器38线译码器多路转换器双24线译码器多路转换器bcd十进
74系列芯片功能略表
电子元件知识-74系列芯片功能略表
74HC01 2输入四与非门 (oc)
74HC02 2输入四或非门
74HC03 2输入四与非门 (oc)
74HC04 六倒相器
74HC05 六倒相器(oc)
74HC06 六高压输出反相缓冲器/驱动器(oc,30v)
74HC07 六高压输出缓冲器/驱动器(oc,30v)
74HC150 16选1数据选择器(反补输出)
74HC151 8选1数据选择器(互补输出)
74HC152 8选1数据选择器多路开关
74HC153 双4选1数据选择器/多路选择器
74HC154 4线-16线译码器
74HC155 双2-4译码器/分配器(图腾柱输出)
74HC156 双2-4译码器/分配器(集电极开路输出)
“74”指的是商用器件，“54”是军用的，它们的适用温度范围不同，军用的范围大。商用：0℃ ～ 70℃；军用：-55℃～125℃。
LS等是子系列的名称。
L:低功耗
H:高速
S:肖特基
LS:低功耗消特基
ALS:先进低功耗肖特基
AS:先进肖特基
LS：低功耗消特基
至于商家ID，是在“74LS”之前，比如“SN74LS”的“SN”表明生产者为德州仪器公司。
74HC49 bcd-七段译码器/驱动器(oc)
74HC50 双二路2-2输入与或非门(一门可扩展)
74HC51 双二路2-2输入与或非门
74HC51 二路3-3输入,二路2-2输入与或非门
74HC52 四路2-3-2-2输入与或门(可扩展)
74HC53 四路2-2-2-2输入与或非门(可扩展)
74HC00中文资料
单位
ns ns
参数
tPLH输出由低到高传输延迟时间 tPHL输出由高到低传输延迟时间
测试条件
Vcc =5V,CL=50Pf(‘H00 为 25Pf) RL=400Ω(‘H00 和‘S00 为 260Ω，
‘LS00 为 2KΩ
‘00 最大
22
15
‘H00 最大
10
10
‘S00 最大 4.5
5
‘LS00 最大 15
15
54S00/74S00
54LS00/74LS00
单
最小 额定 最大 最小 额定 最大 最小 额定 最大 最小 额定 最大 位
电 源 电 压 54 4.5
5
5.5 4.5
5
5.5 4.5
5
Vcc
74 4.75 5 5.25 4.75 5 5.25 4.75 5
5.5 4.5 5.25 4.75
5 5
5.5 5.25
Vcc＝最大
VI=5.5V VI=7V
1
IIH输入高电平电流 Vcc＝最大
VIH=2.4V VIH=2.7V
40
IIL输入低电平电流 Vcc＝最大
VIL=0.4V VIL=0.5V
-1.6
IOS输出短路电流
Vcc＝最大
54 -20 -55 74 -18 -55
ICCH输出高电平时电源电流
Vcc＝最大
海纳电子资讯网：ｗｗｗ．ｆｐｇａ－ａｒｍ．ｃｏｍ 为您提供各种ＩＣ中文资料
54XXX …………………………………. -55~125℃ 74XXX …………………………………. 0~70℃ 存储温度 ………………………………………….-65~150℃ 功能表
