压力容器压力管道焊缝射线检测通用工艺规程
射线检测通用工艺规程
射线检测通用工艺规程1主题内容与适应范围1.1 本规程规定了熔化焊对接接头的X射线和γ射线检测的一般方法和要求。
1.2 本规程适用于本公司对接焊接接头的射线检测。
2总则射线检测除符合本规程的规定外，还应遵守国家颁布的有关法令、法规、标准、本公司其它相应规程和图样及专用工艺文件的要求。
3一般要求3.1检测人员要求从事射线检测的人员必须按照《特种设备无损检测人员考核与监督管理规则》的要求取得相应无损检测资格，各级检测人员只能从事与其等级相应的无损检测工作。
3.1.1未持证的实习人员只能在持证人员的指导下，从事检测的辅助工作。
3.1.2 I级人员在II、III级人员的指导下或按照工艺要求进行检测操作，记录检测数据并整理检测资料。
3.1.3 II，III级人员负责编写专用工艺，指导并参与实际操作，评定检测结果，签发检测报告。
3.2射线防护射线检测应尽可能安排在曝光室内进行，由于设备结构及其他原因需要现场拍片时，应按有关规定划定控制区和管理区、设置警告标志，检测作业人员应备有相关的报警器或剂量仪，以测定工作环境的射线剂量。
3.3设备与器材检测人员应按下列条件或探伤专用工艺的要求选用设备与器材。
3.3.1射线源及射线能量的选择根据工件厚度及现有设备条件选用适当的透照设备(RF200、RF250、RF300、XXH300、GHC300、γ射线机)，射线能量的选择参照JB4730.2图1“不同透照厚度允许的X射线最高管电压”及表4“γ射线源和能量1MeV以上X射线设备的透照厚度范围”的要求和相应曝光曲线进行。
3.3.2 胶片探伤用胶片应采用中粒或细粒胶片，如无特殊说明推荐使用天III或天Ⅴ胶片(胶片规格为300×80mm、300×100mm、150×80mm、180×80mm)3.3.3 增感屏钢制压力容器焊缝及钢制压力管道对接焊缝检测必需采用金属增感屏，根据公司目前压力容器及钢制压力管道生产情况，推荐使用铅箔增感屏，增感屏规格为前屏厚0.03mm，后屏厚0.1mm。
压力容器射线检测工艺规程
1．主题内容与适用范围：规定了射线人员资格、器材设备、焊缝表面要求，步片编号钢印标记及标记带，检查比例及合格级别，透照方式及一次透照长度、贴片屏蔽对位、曝光，暗室处理与干燥，底片象质，评片程序和评片环境，资料整理归档。
本守则适用于对接焊缝射线照相法，手工电弧焊、埋弧自动焊，气体保护焊或气焊。
2．引用法规和标准压力容器安全技术监察规程GB150-1998钢制压力容器JB4730-2005压力容器无损检测ASME 第V卷ASME 第VIII卷API 6D3．人员资格3.1 压力容器无损检测人员必须培训取得由国家质量监督检验检疫总局颁发的“特种设备检测人员证书”，才能担任相应的无损检测工作。
3.2 无损检测质控责任人由具有RT、UT II级的无损检测资格证书的人员担任。
评片、出具无损检测报告由具备II级资格人员签发，无损检测系统质控责任人审核。
4．焊缝要求4.1 焊缝应符合GB150-1998标准规定进行验收。
4.2 焊缝验收按ASME VIII 第1分篇附录12进行4.3 对于不规则状态在底片中的影像，容易引起掩盖焊缝中的缺陷或互相混淆的，有权提出退回，车间作修整。
5．器材设备5.1 选用2005定向机、2505周相机对备检工件应有足以达到的黑度及灵敏度的射线能量，但一次使用能量不一超过额定值的90%，最大曝光的时间夏天一次不宜超过4.5分钟，冬季一次曝光不宜超过7分钟。
5.2 增感屏选用双面铅箔增屏，前屏0.03mm，后屏0.1mm，增感表面应平滑，清洁、无垃圾、污染、擦伤、麻点等缺陷。
5.3 暗袋应选用由适当材料制成的，要求柔软易弯曲。
5.4 观灯片最大亮度应不小于100000cd/m²，且观察的漫射光亮度应可调。
对不需要观察或透光量过强的部分应采用适当的遮光板屏蔽强光。
5.5 象质计选用线型象质计。
5.6 胶片应用天津III型或性能相类似的工业X光胶片（微粒、中速、高反差非增感型）。
承压设备管和压力管道对接焊接接头射线检测通用工艺规程
1 范围本标准适用于壁厚T≥2mm的碳素钢、低合金钢、奥氏体不锈钢、镍及镍合金、铜及铜合金制承压设备管子及压力管道的熔化焊环向对接焊接接头射线检测。
2 引用标准JB4730—2005 承压设备熔化焊对接焊接接头射线检测质量分级GBZ117—2006工业X射线探伤放射卫生防护标准3 人员资格3.1 从事射线检测的人员上岗前应进行辐射安全知识的培训和考核。
3.2 射线检测人员必须按照《特种设备无损检测人员考核与监督管理规则》的要求，参加培训并经考核合格取得相关资格后，方可从事检测工作，签发报告者必须持有射线检测Ⅱ级及以上资格证书。
3.3 射线检测人员未经矫正或经矫正的近(距)视力和远(距)视力应不低于5.0(小数记录值为1.0)，从事评片的人员应每年检查一次视力。
4 仪器、工具和材料4.1 X射线机见表1表 1 X射线机型号4.2 胶片系统：胶片系统按GB/T1938.1—2003分为四类，即T1、T2、T3、T4类。
T1为最高类别，T4为最低类别。
AB级射线检测技术应采用T3类或更高类别的胶片。
胶片的本底灰雾度不大于0.3。
4.4 观片灯：观片灯的主要性能应符合JG/T7903的规定。
4.5 黑度计：黑度计性能要求应符合JB/T4730.2—2005标准中3.4.1和3.4.2的要求。
4.6 增感屏：增感屏的选择按JB/T4730.2—2005标准中3.5的要求选用。
4.7 像质计：选用通用线型像质计或专用等径金属丝像质计。
4.7.1 像质计的材料选用按JB/T4730.2—2005标准中3.6.2要求选用。
5 一般要求5.1 表面要求和射线检测时机对接焊接接头的表面应外观检测合格后方可进行射线检测，对有延迟裂纹倾向的材料，至少在焊接完成24小时后进行射线检测。
5.2 射线检测技术等级选择应符合制造及设计图样规定，我厂一般采用AB级射线检测技术进行检测。
对重要设备和特殊焊接工艺制作的对接焊接接头，可采用B级技术进行检测。
射线探伤通用工艺规程
射线探伤通用工艺规程1.适用范围本规程适用于本公司厚度2-250mm的碳素钢、低合金钢、不锈钢、镍及镍合金及厚度2-80mm铜及铜合金制压力容器对接焊缝及钢管对接环缝的X射线透照检测。
同时也适用于厚度2-80mm铝及铝合金及厚度2-50mm钛及钛合金材料制压力容器对接焊缝的射线透照检测。
2.编制依据2.1JB/T4730.1-2005承压设备无损检测第1部分：通用要求2.2GB/T12604.2-2005无损检测术语•射线检测2.3JB/T7903-1999工业射线照相底片观片灯2.4JB/T5075-2004射线照相检测用金属增感屏2.5JB/T7902-1999线型像质计2.6HB/7684-2000射线照相用线型像质计2.7GB16357-1996工业X射线探伤放射卫生防护标准2.8GB18465-2001工业Y射线探伤放射卫生防护要求2.9GB18871-2002电离辐射防护与辐射源安全基本标准2.10压力容器安全技术监察规程（99版）2.11GB150-1998钢制压力容器2.12GB151-1999管壳式换热器3.人员资格及职责凡从事射线检测人员，必须经过上岗培训，并取得相应资格证，在持有有效的资格证书下，从事整个检测活动，并承担相应的工作和职责。
具有n级资格以上（包括II级）人员根据检测记录及评定结果，签发检测报告。
4.射线探伤一般程序探伤委托单一＞探伤准备（比例、编号、位置、打钢印、暗室）一跃占片一►调整机器一►曝光一►取片一►暗室处理一►整理评片一►发出质量通知单一产品探伤完工一►整理原始记录及签发报告一＞产品探伤资料编号存档。
5.焊缝表面要求及探伤时机5.1焊缝余高、表面及热影响区的外观质量必须符合JB/T4730.1〜4730.6-2005和有关标准要求。
5.2焊缝表面及热影响区的不规则在底片上的图像应不掩盖焊缝中的缺陷或与之混淆，否则应作适当修整。
5.3焊缝（工件）必须经外观检验合格后，由指定人员填写探伤委托单，并送探伤室。
射线检测通用工艺规程
射线检测通用工艺规程1．主题内容及适用范围1．1本工艺规程规定了承压设备金属材料受压元件的熔化焊对接接头的X射线检测方法、底片质量和质量分级的要求。
1．2本工艺规程适用于承压设备受压元件的对接焊接接头的检测。
用于制作焊接接头的金属材料包括碳素钢、低合金钢、不锈钢。
1. 3 本工艺规程规定射线检测技术为AB级中灵敏度技术。
2．引用标准TSG R0004-2009 固定式压力管道元件安全技术监察规程 GB150－2011 压力管道元件JB/T4730.2－2005 承压设备无损检测第二部分:射线检测GB/T19348.2～2003 无损检测工业射线照相胶片第2部分:用参考值方法控制胶片处理GBZ117－2006 工业X射线探伤放射卫生防护标准JB/T7902－2006 无损检测射线照相检测用线型象质计HB7684－2000 射线照相检验用线型象质计JB/T7903－1999 工业射线照相底片观灯片3．射线检测人员要求3．1从事射线检测的人员应按照《特种设备无损检测人员考核与监督管理规则》的要求取得射线检测资格证书，评片人员必须持有Ⅱ级或Ⅲ级资格证书。
3．2从事射线检测人员上岗前应进行辐射安全知识的培训，并取得放射工作人员证。
3．3射线检测人员必须身体健康，经体检合格，评片人员视力应每年检查一次。
未经矫正或经矫正的近（距）视力和远（距）视力应不低于5.0（小数记录值为1.0）。
3．4射线检测人员应能熟练操作射线机，正确选用透照工艺，合理使用暗室处理方法，并应熟悉焊接工艺、金属材料等知识，应了解压力管道元件制造工艺，熟悉有关压力管道元件的法规、标准和技术条件。
3. 5对接接头的表面质量要求应符合通用部分有关要求。
4．射线检测和验收标准4.1范围：必须符合《固定式压力管道元件安全技术监察规程》，GB150和设计文件的要求。
4.2凡要求进行100%射线检测的容器，对其A类和B类焊接接头应不低于JB/T4730.2-2005标准中质量等级Ⅱ级的要求。
11焊缝射线检测通用工艺规程
Q/CHRXXXX压力容器厂企业标准Q/CHR011-2005 压力容器射线检测通用工艺规程2005-07-26发布2005-11-01实施XXXX压力容器厂发布1、总则1.1、本规程规定了钢制压力容器主要受压元件的熔化焊对接接头及管子、压力管道的χ射线和γ射线检测技术和质量分级要求。
1.2、本规程适用于本企业的钢制压力容器及管子、压力管道制造、安装过程中所有A、.B类焊缝的射线照相。
本规程规定的射线检测技术分为三级：A级—低灵敏度技术；AB级—中灵敏度术；B级—高灵敏度技术。
1.3、本规程不适用于钢制压力容器制造、安装过程中C、D类焊缝的射线照相。
2、引用标准GB11533—1989 标准对数视力表GB16357—1996 工业χ射线探伤放射卫生防护标准GB18465—2001 工业γ射线探伤放射卫生防护标准GB18871—2002 电离辐射防护与辐射源安全基本标准GB/T19384.1—2003 无损检测工业射线照相胶片第1部分: 工业射线胶片系统的分类GB/T19384.2—2003 无损检测工业射线照相胶片第2部分:用参考值方法控制胶片处理JB/T7902—1999线型象质计JB/T4730.1-2005 承压设备无损检测第1部分: 通用要求JB/T4730.2-2005 承压设备无损检测第2部分: 射线检测HB7684—2000 射线照相用线型象质计Q/CHR012 -2005 射线照相底片的标记及代号的规定3、一般要求3.1、射线检测人员3.1.1、从事射线检测的人员必须符合JB/T4730.1-2005的有关要求3.1.2、从事射线检测的人员上岗前应进行辐射安全知识的培训，并取得放射工作人员证。
3.1.3、从事评片的人员未经矫正或经矫正的近距视力和远距视力应不低于5.0(小数记录值为1.0)，测试方法应符合GB11533的规定，应每年检查一次。
3.2、射线胶片3.2.1、胶片的分类应符合GB/T19384.1-2003的要求，胶片系统的特性指标见JB/T4730.2-2005附录A，胶片处理方法、设备和化学药剂可按照GB/T19384.2-2003的规定。
01射线检测通用工艺规程-NB-T47013
XXXX压力容器设备有限公司射线检测通用工艺规程1 适用范围1.1 适用于承压设备的制造、安装、在用检测中对接焊接接头的X射线检测。
用于制作焊接头的金属材料包括碳素钢、低合金钢、不锈钢、铜及铜合金、铝及铝合金和钛及钛合金、镍及镍合金。
1.2 承压设备其他金属材料、支承件和结构件的焊接接头的射线检测也可参照使用。
2 编制依据NB/T 47013.1-2015《承压设备无损检测》第1部分：通用要求NB/T 47013.2-2015《承压设备无损检测》第2部分：射线检测3 一般要求3.1 射线检测人员3.1.1 从事射线检测人员上岗前应进行辐射安全知识的培训，并取得放射工作人员证和无损检测人员资格证书。
3.1.2 射线检测人员未经矫正或经矫正的近（距）视力和远（距）视力应不低于5.0（小数记录值为1.0）,测试方法应符合GB 11533的规定。
从事评片的人员应每年检查一次视力。
3.2 射线胶片3.2.1 胶片系统按照GB/T 19348.1分为六类，即C1、C2、C3、C4、C5和C6类。
Cl 为最高类别，C6为最低类别，胶片系统的特性指标见NB/T 47013.2附录B。
3.2.2 胶片处理方法、设备和化学药剂可按照GB/T 19384.2的规定，用胶片制造商提供的预先曝光胶片测试片进行测试和控制。
3.2.3 不使用超过胶片制造商规定的使用期限的胶片。
胶片按制造商推荐的温度和湿度条件予以保存，并避免受任何电离辐射的照射。
3.3 观片灯观片灯的主要性能符合GB/T 19802的有关规定，最大亮度能满足评片的要求。
3.4 黑度计3.4.1 黑度计可测的最大黑度应不小于4.5，测量值的误差应不超过±0.05。
3.4.2 黑度计至少每6个月校验一次。
校准黑度计用的标准黑度片必须在有效期内，并通过计量部门的鉴定(2年）新购置的标准黑度片只要在有效期内也允许。
3.5 增感屏3.5.1 X射线照相能量在500KV以下时选用增感屏的材料应是铅屏。
承压设备管子和压力管道对接焊接接头射线检测通用工艺规程
1 范围本标准适用于壁厚T≥2mm的碳素钢、低合金钢、奥氏体不锈钢、镍及镍合金、铜及铜合金制承压设备管子及压力管道的熔化焊环向对接焊接接头射线检测。
2 引用标准JB4730—2005 承压设备熔化焊对接焊接接头射线检测质量分级GBZ117—2006 工业X射线探伤放射卫生防护标准3 人员资格3.1 从事射线检测的人员上岗前应进行辐射安全知识的培训和考核。
3.2 射线检测人员必须按照《特种设备无损检测人员考核与监督管理规则》的要求，参加培训并经考核合格取得相关资格后，方可从事检测工作，签发报告者必须持有射线检测Ⅱ级及以上资格证书。
3.3 射线检测人员未经矫正或经矫正的近(距)视力和远(距)视力应不低于5.0(小数记录值为1.0)，从事评片的人员应每年检查一次视力。
4 仪器、工具和材料4.1 X射线机见表1表 1 X射线机型号4.2 胶片系统：胶片系统按GB/T1938.1—2003分为四类，即T1、T2、T3、T4类。
T1为最高类别，T4为最低类别。
AB级射线检测技术应采用T3类或更高类别的胶片。
胶片的本底灰雾度不大于0.3。
4.4 观片灯：观片灯的主要性能应符合JG/T7903的规定。
4.5 黑度计：黑度计性能要求应符合JB/T4730.2—2005标准中3.4.1和3.4.2的要求。
4.6 增感屏：增感屏的选择按JB/T4730.2—2005标准中3.5的要求选用。
4.7 像质计：选用通用线型像质计或专用等径金属丝像质计。
4.7.1 像质计的材料选用按JB/T4730.2—2005标准中3.6.2要求选用。
5 一般要求5.1 表面要求和射线检测时机对接焊接接头的表面应外观检测合格后方可进行射线检测，对有延迟裂纹倾向的材料，至少在焊接完成24小时后进行射线检测。
5.2 射线检测技术等级选择应符合制造及设计图样规定，我厂一般采用AB级射线检测技术进行检测。
对重要设备和特殊焊接工艺制作的对接焊接接头，可采用B级技术进行检测。
射线检测通用工艺规程
射线检测通用工艺规程1 目的对射线检测作业的工艺作出规程性的规定，以保证射线检测过程符合有关的法规、标准以及公司《质量保证手册》及《程序文件与管理制度汇编》的要求。
2 范围适用于金属材料制容器的原材料、零部件和焊缝射线检测的作业过程。
3 引用标准JB/T4730.1-2005 《承压设备无损检测》第1部分通用要求JB/T4730.2-2005 《承压设备无损检测》第2部分射线检测4 人员资格4.1 凡射线检测人员应按《锅炉压力容器无损检测人员资格鉴定考核规则》考核合格，并持有与工作相适应的有效资格证书。
4.2 评片人员应每年做一次视力检查，矫正视力不得低于1.0，并要求距离40mm能读出高为0.5㎜、间距为0.5㎜的印刷字母。
4.3 取得不同射线检测资格级别的人员，只能从事与资格级别相应的无损检测工作。
检测原始记录应由相应Ⅱ级或Ⅱ级．以上资格人员核对，射线检测检测报告须经相应Ⅱ级或Ⅱ级以上资格人员复核并签字后方能生效。
4.4 从事射线检测人员上岗前应经辐射安全知识培训，并取得放射工作人员证。
5 检测设备、器材和材料5.1 检测设备按本公司《无损检测仪器使用、维护管理规定》执行。
5.2 射线胶片5.2.1 胶片系统按照GB/T19384.1－2003《无损检测工业射线照相胶片第一部分工业射线胶片系统的分类》分为四类，即T1、T2、T3、T4。
T1为最高类别，T4为最低类别。
5.2.2 射线检测技术为A级、AB级时，应采用T3及以上类别的胶片，射线检测技术为B级时，应采用T2及以上类别的胶片。
5.3 观片灯—95 —5.3.1 观片灯的主要性能应符合JB/T7903-1999 《工业射线照相底片观片灯》的有关规定。
5.3.2 观片灯的最大亮度应能满足评片要求。
5.4 黑度计（光学密度计）5.4.1 黑度计可测的最大黑度不小于4.5，测量值的误差应不超过±0.05。
5.4.2 黑度计至少每6个月按标准JB/T4730.2-2005附录B 的规定校验一次，并进行记录。
01焊缝射线检测通用工艺规程
压力容器射线检测通用工艺规程1、总则1.1、本规程规定了钢制压力容器主要受压元件的熔化焊对接接头的X射线检测技术和质量分级要求。
1.2、本规程适用于本企业的钢制压力容器制造过程中所有A、.B类焊缝的射线照相检测。
本规程规定的射线检测技术分为三级：A级一低灵敏度技术；AB级一中灵敏度术；B级一高灵敏度技术。
1.3、本规程不适用于钢制压力容器制造、安装过程中C、D类焊缝的射线照相。
2、引用标准GB11533 标准对数视力表GBZ117 工业X射线探伤放射卫生防护标准GB18871 电离辐射防护与辐射源安全基本标准GB/T19348.1无损检测工业射线照相胶片第1部分：工业射线胶片系统的分类GB/T19348.2 无损检测工业射线照相胶片第2部分:用参考值方法控制胶片处理GB/T19802 无损检测工业射线照相底片观片灯最低要求JB/T7902 射线照相用线型象质计NB/T47013.1 承压设备无损检测第1部分：通用要求NB/T47013.2 承压设备无损检测第2部分：射线检测3、一般要求3.1、射线检测人员3.1.1、从事射线检测的人员必须符合NB/T47013.1-2015的有关要求3.1.2、从事射线检测的人员上岗前应进行辐射安全知识的培训，并取得放射工作人员证。
3.1.3、从事评片的人员未经矫正或经矫正的近距视力和远距视力应不低于5.0（小数记录值为1.0），测试方法应符合GB11533的规定，应每年检查一次。
3.2、射线胶片3.2.1、A级和AB级射线检测技术应采用C5类或更高类的胶片，B级射线检测技术应采用C4类或更高类的胶片3.3、观片灯3.3.1、观片灯的主要性能应符合JB/T19802的有关规定，最大亮度应能满足评片的要求。
3.4、黑度计3.4.1、黑度计可测的最大黑度应不小于4.5,测量值的误差应不超过±0.05。
3.4.2、黑度计首次使用前应进行核查，以后至少每6个月进行一次核查。
47013射线照相通用工艺规程
射线检测通用工艺规程1.适用范围：适用于压力容器受压元件的制造、安装、在用检测中对金属熔化焊焊接接头的射线检测。
用于制作焊接接头的金属材料包括钢、铜及铜合金、铝及铝合金、钛及钛合金、镍及镍合金。
承压设备其他其他金属材料、支承件和结构件的焊接接头的射线检测，也可参照使用。
本部分规定的射线检测技术分为三级：A级－低灵敏度技术；AB级－中灵敏度技术；B级－高灵敏度技术。
承压设备对接焊接接头的射线检测，一般应采用AB级射线检测技术进行检测。
对重要设备、结构、特殊材料和特殊焊接工艺制作的对接焊接接头，可采用B级技术进行检测。
1．探伤人员资格：2.1 无损检测人员资格分为Ⅲ（高）级、Ⅱ（中）级、Ⅰ（初）级。
取得不同无损检测方法各资格级别的人员，只能从事与该方法和该资格级别相应的无损检测工作，并负相应的技术责任。
2.2各级人员的职责范围：2.2.1 Ⅲ级人员：审核或签发检测报告，解释检测结果，仲裁Ⅱ级人员对检测结论的技术争议。
2.2.2 Ⅱ级人员：编制探伤工艺卡，熟练地调节仪器，独立进行检测工作，正确评定检测结果，并对报告负责。
2.2.3 Ⅰ级人员：在Ⅱ、Ⅲ级人员指导下，按工艺要求完成检测工作。
2.3 从事射线检测地人员：●上岗前应进行辐射安全知识的培训，并取得放射人员工作证；●未经矫正或经矫正的近（距）视力和远（距）视力不低于5.0（小数记录值1.0），测试方法应符合GB11533的规定，从事评片的人员应每年检查一次视力。
3．射线检测设备：3.1射线装置本规程所适用的射线装置为X射线机。
3.2观片灯观片灯的主要性能应符合GB/T 19802的有关规定，最大亮度应能满足评片的要求。
3.3黑度计（光学密度计）3.3.1黑度计可测的最大黑度应不小于4.5，测量值的误差应不超过±0.05。
3.3.2黑度计首次使用前应进行核查，以后至少每六个月应进行一次核查，形成核查报告。
核查方法可参照NB/T47013.2附录B的规定进行。
压力容器射线检测通用工艺规程
象质计的放置
5.3.2.1象质计应放在射线源一侧的工件外表上，中心钢丝处于一次透照长度的1/4位置，钢丝横跨且垂直于焊缝，细丝置于外侧。
当一张照片上同时透照多条焊接接头时，象质计放置在透照区最边缘的焊逢处。
单壁透照规定象质计放置在源侧，双壁单影透照规定象质计放置在源侧，双壁双影透照规定象质计可放置在胶片侧也可放置在源侧。
单壁透照中象质
计放置在源侧，允许放置在胶片侧，但应按照JB4730要求进行比照试验，修正应识别象质
图3 AB级射线检测技术确定焦点至工件外表距离的诺模图
综合评级
在圆形缺陷评定区内，同时存在圆形缺陷和条形缺陷时，应对其各自评级，将两者之和减一作为最终评定级别。

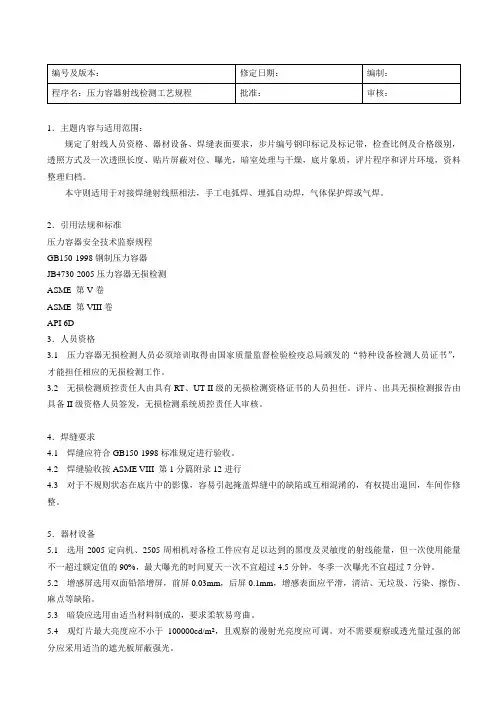

压力容器射线检测工艺规程
1．主题内容与适用范围：规定了射线人员资格、器材设备、焊缝表面要求，步片编号钢印标记及标记带，检查比例及合格级别，透照方式及一次透照长度、贴片屏蔽对位、曝光，暗室处理与干燥，底片象质，评片程序和评片环境，资料整理归档。
本守则适用于对接焊缝射线照相法，手工电弧焊、埋弧自动焊，气体保护焊或气焊。
2．引用法规和标准压力容器安全技术监察规程GB150-1998钢制压力容器JB4730-2005压力容器无损检测ASME 第V卷ASME 第VIII卷API 6D3．人员资格3.1 压力容器无损检测人员必须培训取得由国家质量监督检验检疫总局颁发的“特种设备检测人员证书”，才能担任相应的无损检测工作。
3.2 无损检测质控责任人由具有RT、UT II级的无损检测资格证书的人员担任。
评片、出具无损检测报告由具备II级资格人员签发，无损检测系统质控责任人审核。
4．焊缝要求4.1 焊缝应符合GB150-1998标准规定进行验收。
4.2 焊缝验收按ASME VIII 第1分篇附录12进行4.3 对于不规则状态在底片中的影像，容易引起掩盖焊缝中的缺陷或互相混淆的，有权提出退回，车间作修整。
5．器材设备5.1 选用2005定向机、2505周相机对备检工件应有足以达到的黑度及灵敏度的射线能量，但一次使用能量不一超过额定值的90%，最大曝光的时间夏天一次不宜超过4.5分钟，冬季一次曝光不宜超过7分钟。
5.2 增感屏选用双面铅箔增屏，前屏0.03mm，后屏0.1mm，增感表面应平滑，清洁、无垃圾、污染、擦伤、麻点等缺陷。
5.3 暗袋应选用由适当材料制成的，要求柔软易弯曲。
5.4 观灯片最大亮度应不小于100000cd/m²，且观察的漫射光亮度应可调。
对不需要观察或透光量过强的部分应采用适当的遮光板屏蔽强光。
5.5 象质计选用线型象质计。
5.6 胶片应用天津III型或性能相类似的工业X光胶片（微粒、中速、高反差非增感型）。
压力管道射线检测工艺规程
压力管道射线检测工艺规程1.适用范圉及执行标准1.1.本作业指导书适用于压力管道、厚度为2mm〜400mm钢熔化焊对接接头X射线和丫射线检测方法，检测技术等级为AB级。
1・2・执行法规及标准JB/T4730—2005《承圧设备无损检测》GB/T12605-90《钢管环缝熔化焊对接接头射线透照丄艺和质量分级》DL/T821-2002《钢制承压管道对接焊接接头射线检验技术规程》JB/T7902—2006《线型像质汁》GB18871—2002《电离辐射防护与辐射源安全基本标准》GB50235—1997《匸业金属管道匸程施匸及齡收规范》《在用工业管道定期检验规程（试行）》（2003）《压力管道安全技术监察规程一工业管道》（TSG D0001—2009）2.人员要求2.1.从事射线照相检测的人员应按照《特种设备无损检测人员考核与监督管理规则》的要求，取得与其工作相适应的资格证书。
2.2.评片人员的视力应每年检查一次。
矫正视力不得低于1. 0并要求距离400mm能读出高为0. 5mm的一组印刷体字母。
3.透照设备及器材3.1.射线机的能量对经常透照的工件应有足够的穿透剩余能量，在满足穿透能力时，使用额定负荷的80%的能量，射线机在投入使用前应制作相应的曝光曲线。
3.2.胶片应采用T3类或更高类别的胶片。
对于采用Y射线检测裂纹敬感性大的材料时应采用T2类或更高类别的胶片；胶片的固有灰雾度不大于0. 3。
3.3.增感方式采用铅箔增感屏，X射线检测时，前屏厚度为0. 02mm〜0. 03mm, 后屏厚度$ 0. 1mm ；对于Y射线检测，其前后屏的厚度应符合JB/T4730—2005 表 1 之规定。
3.4.像质计选用及放置3.4.1.根据公称厚度T,透照厚度W,透照方式和像质计摆放位置，按照JB/T4730—2005之4. 11. 3条选用像质计并确定应识别的丝号，以适应工件透照后对像质讣灵敬度的要求。
如底片黑度均匀部位（临近焊缝的母材金属区）能够清晰地看到长度不小于10mm的连续金属丝影像时，则认识该丝是可识别的。
压力容器无损检测工艺规程
射线探伤操作规程1目的该项操作规程，对压力容器产品的射线探伤实施有效控制。
2适用范围本规程适用于对压力容器进行无损检测射线探伤前应做的准备工作和射线探伤中全过程的管理。
3选择的前提对给定工件进行射线探伤时，应根据有关规程和标准要求选择适当的探伤条件。
应以国标GB3323-87为选择条件的依据，焊缝透照按底片影像质量由低而高的要求分A级、AB级和B级三种检验等级。
压力容器焊缝的射线探伤，至少应满足AB级的要求。
不同的象质等级对底片的黑度、灵敏度与不清晰度有不同的规定。
要满足规定等级的象质要求，从探伤器材、方法、条件及程度等各个方面都要预先进行全面地部署。
4照相规范的确定在照相过程中，除了合理地选择透照方法外，还必须选择好透照规范，使小缺陷能够在底片上明显地辨别出来，从而达到高灵敏度。
有关规范的选择：1)射线源的选择，应选择小尺寸的射线源；2)透照距离的选择。
在透照中，焦距选择大多在600~700mm间；3)胶片与增感屏的选择。
通常照相时将原度为0.01~0.13mm的铅箔增感屏与非增感形胶片一起使用。
5几何参数的选择几何参数是影响射线照相灵敏度的重要因素，因此必须综合考虑与合理选择。
1)焦点或射线源尺寸：焦点大小对缺陷影响在射线底片上的显示对比度和清晰度都有很大影响；2)焦点尺寸和几何布置会引起的影像模糊及放大；3)焦点尺寸与射线底片对比度；4)照射场内的X射线强度分布；5)透照距离L1的选择——对Uy值和满足K值的有效长度要综合考虑。
6曝光条件的选择及修正为得到满足射线透照应该具备的条件与象质良好的底片，通常要选择能够得到适当黑度和灵敏度的曝光条件进行透照。
主要有以下几个因素：1)曝光因子；2)曝光条件的选择；3)曝光条件的修正；4)底片黑度达到确定的范围。
6透度计为了评定底片的灵敏度，需要采用透度计，透度计是用来检查透照技术和胶片处理质量的。
我国GB3323-87《钢熔化焊时对接头射线照相和质量分级》标准规定使用粗细不同的几根金属丝等距离排列做成的线型象质计，用底片上必须显示的最小钢丝直径与相应的象质指数来表示照相的灵敏度。
管道对接焊缝射线检测工艺守则
管道对接焊缝射线检测工艺守则1范围本守则适用于壁厚大于或等于2钢管对接接头的射线检测。
2引用标准《压力管道安全管理与监察规定》GBJ235-82《工业管道工程施工及验收规范》SHJ501-85《石油化工剧毒、易燃、可燃介质管道施工及验收规范》JB4730-94《压力容器无损检测》3检测前的准备3．1探伤机的选择3．1．1根据被检管道的厚度和检测方法来确定探险机。
检测时，最大管电压不得超过额定管电压的90%，严禁射线探伤机超负荷或满负荷条件下工作。
3．1．2为保证射线检测质量和减少射线，优先选择定向射线探伤机。
当管线较大，采有内透中心法时，为了提高工作效率，也可采用周向射线探伤机。
3．2胶片的选择射线检测所用胶片应选择保质期内合格的某种型号的胶片。
若改用其它型号的胶片，应进行摄片条件、暗室处理等试验，并制作曝光曲线。
3．3增感屏的选择应选用铅箔增感屏，前屏厚度为0.03mm，后屏厚度为0。
1mm为宜。
若改变增感受屏厚度，则必须进行试验，使其底片质量满足标准要求。
3．4象质计的选择象质计应符合GB5618-85标准规定。
3．4．1象质计的选择3．4．1．1外径大于89mm的钢管对接焊缝应采用JB4730-94标准之5．8．1条规定的R10系列象质计，并根据透照厚度和质量级别（AB）按JB4730-94中表5-3规定选用。
3．4．1．2应采用JB4730-94标准中附录F（补充件）规定的I型专用象质计。
3．4．1．3外径小于或等于76mm的钢管对接焊缝应采用JB4730-94标准中附录F（补充件）规定的Ⅱ型专用象质计。
3．4．2象质计的放置R10系列象质计应放在射源一侧的工件表面上，距被检焊缝区一端1/4处，钢丝横跨焊缝并与焊缝方向垂直，细钢丝置于外侧，当射源一侧无法放置象质计时，也可放在胶片一侧的工件表面上（附加“F”标志区别），但象质计指数应提高一级或通过对比实验，使其实际象质指数达到要求。
I型专用象质计一般放置于被检区一端的胶片与管表面之间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
德信诚培训网压力容器压力管道焊缝射线检测通用工艺规程
1.主题内容与适用范围
本规程规定了焊缝射线人员具备的资格、所用器材、检测工艺和验收标准等内容。
本章规定了在焊缝透照过程中，为获得合格透照底片必须遵循的程序和要求，本章适用于碳素钢、低合金钢及不锈钢材料制压力容器、压力管道焊缝射线照透检测。
本规程依据JB/T4730-2005的要求编写。
适用于本公司壁厚T≥2mm钢管对接焊接接头的X射线AB级检测技术。
满足《工业金属管道工程施工及验收规范》 GB50235的要求。
检测工艺卡内容是本规程的补充,由Ⅱ级人员按本规程等要求编写,其参数规定的更具体。
2.引用标准、法规
下列文件中的条款通过本规程的引用而成为本规程的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，凡是不注日期的引用文件，其最新版本适用于本规程。
JB/T4730－2005《承压设备无损检测》
GB50235－1997 《工业金属管道工程施工及验收规范》
GB18871－2002《电离辐射防护及辐射源安全基本标准》
GB16357-1996《工业X射线探伤放射卫生放护标准》
